Основные способы копки колодцев
На сегодняшний день выделяют два способа копки колодца: «закрытый» и «открытый».
Закрытый способ охарактеризован ниже:
- В первую очередь, проводят разметку на месте будущего колодца. Для этого изготавливают крестовину из двух деревянных реек размером с диаметр колодца.
- С помощью шанцевого инструмента удаляют верхний слой почвы и начинают углубляться.
- Не рекомендуют складировать выкопанный грунт рядом со скважиной, — лучше вывозить его по дальше, чтобы не мешал процессу.

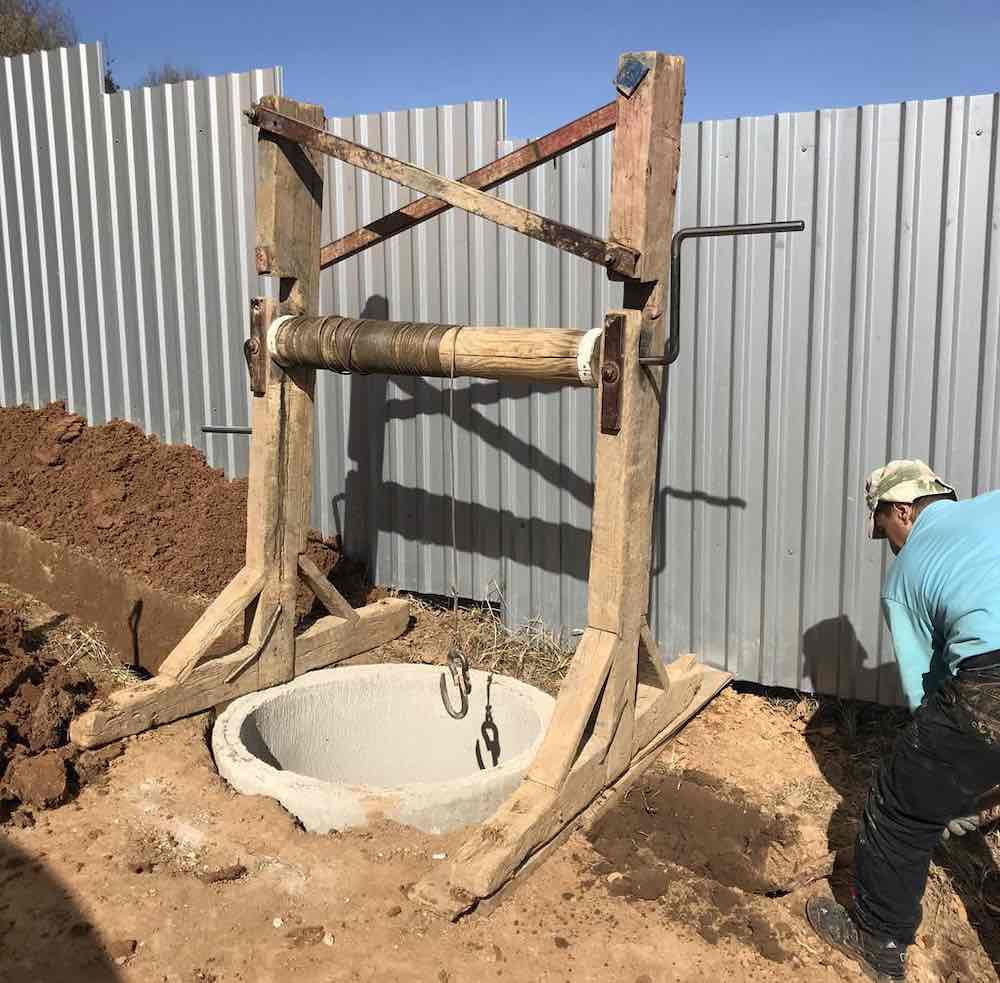

- Когда выкопали яму на глубину первого кольца, монтируют треногу, на которой установлен подъемный механизм (блок) – с помощью него будут подавать землю из шахты.
- В яму устанавливают бетонное кольцо и начинают копать. Кольцо под своей тяжестью будет опускаться.
- В момент, когда верхняя часть кольца сравняется с поверхностью земли, грунт подают на поверхность с помощью блока, веревки и ведра.
- Кольца между собой необходимо скреплять для последующего бетонирования швов или замазывания их глиной.
- Так действуют до тех пор, пока не дойдете до воды.
Недостатком этого способа является то, что в процессе работы в земле может попасться объемный предмет (камень, валун) под который будет сложно подкопаться.
Открытый способ предусматривает подготовку шахты колодца на весь размер, после чего закладывают кольца. Недостатками этого способа является неудобный монтаж колец и их скрепление между собой, больший объем работ по выкапыванию шахты и опасность обрушения.
Таким образом, специалисты стараются применять смешанный способ. Это когда применяют открытый способ до момента возможного обрушения или попадания в верхнюю воду. Затем устанавливают кольца и продолжают работать до получения нужного результата.
Достигнув водного пласта, в соответствии с требованиями нужно опуститься на два кольца. На этом этапе надо постоянно откачивать поступающую воду, чтобы она не мешала работе.
Стыки нижних колец также замазывают цементным раствором.
Затем на дне колодца делают донный фильтр.
Верхнее кольцо должно возвышаться над землей минимум на 50 см.
В завершении работы над ним обычно ставят деревянный сруб и монтируют воротковый механизм – тот самый колодец.
Устройство фильтра на дне водопроводного колодца
Когда вы дошли до глубины просачивания воды сквозь почву дна ямы, не спешите закругляться с рытьем. Если вода прибывает слабо, продолжайте копать до интенсивного поступления воды в яму. После этого необходимо откачать прибывшую воду с песком, чтобы проверить, из скольких водоносных жил она поступает.
Когда вы увидели не менее 3-х водоносных жил, нормально подающих воду в колодец, работы по монтажу водопроводного колодца на этот день можно прекращать. На следующий день нужно откачать всю прибывшую воду и намытый песок из колодца, чтобы уложить на дно фильтр из щебня, гравия и камней большой фракции (а также прокладки из геотекстиля).
Если после устройства вышеупомянутых высот фильтра вода поступает значительно медленнее, нужно немного убрать слой фильтра. Когда работа по засыпке фильтра завершена, нужно подождать, пока колодец вновь заполнится водой (средний уровень воды равен 130-150 см). В это время можно приступать к рытью траншеи для водопроводной трубы от колодца. Но об этом мы расскажем в следующей статье.
В заключение добавим, что после строительства водопроводного колодца нужно закрыть его съемной крышкой, чтобы никто ненароком не провалился, а также сделать отдушину – своеобразную вентиляцию, чтобы колодец проветривался. В дальнейшем можно соорудить над колодцем своеобразную крышу и небольшую ограду.
Для защиты от просачивания осадков сквозь почву рядом с кольцами нужно по периметру колодца выкопать землю на ширину 0,5-1 м и глубиной 0,5 м и засыпать глиной. Это называется «глиняный замок» – пласт, не позволяющий дождевой и талой воде проникать в землю рядом с кольцами, тем самым не разрушая их. На поверхности вокруг колодца по глине можно сделать отмостку.
Способы копки
Колодец можно копать, не нанимая посторонних работников, своими руками. Просто необходимо изучить поэтапную инструкцию.
Перед строительством определяют, какими методами рытья будут вести работы: поочередной установкой верхних колец или по нахождению уровня водоносного слоя. Способ выбирают, исходя из глубины залегания вод.
Поочередная установка колец
Способ последовательной установки колец заключается в следующем. Кольцо располагают на поверхности земли и начинают выбирать грунт внутри. Со временем оно само погружается в глубину. Чтобы выкопать ровный колодец, необходимо следить за строгой вертикальностью, иначе при сильном наклоне осадка бетона прекратится. Это можно отрегулировать самостоятельно, привязав отвес, а поверх кольца установить уровень.
После того как верхний край поравняется с почвой, на кольцо устанавливают второе. По мере необходимости устанавливают следующие, пока нижнее не опустится до водоносного горизонта. Можно сразу же устанавливать прокладки для герметизации швов.
Данный способ позволяет контролировать высоту и количество колец и не опасаться осыпания грунта, так как копающий находится внутри.
При выполнении этого варианта надо учитывать, что одному человеку неудобно копать и вынимать грунт. Потребуется задействовать еще одного работника. Кроме того, понадобится дополнительная помощь при установке колец сверху.
Установка колец после достижения водоносного слоя
Второй способ заключается в изначальном выкапывании шахты колодца и последующей установке бетона при достижении водоносного слоя. Данный способ легче при выкапывании, человек не стеснен внутри кольца. Возможно делать более глубокие шахты. Кольца устанавливают при начавшемся осыпании стенок. Сразу несколько колец герметизируются от попадания паводковых и грунтовых вод.
Минусами данного метода являются следующие моменты:
- Возможно пропустить начало осыпания грунта, тогда шахта пострадает.
- Сложно контролировать герметичность конструкции, изоляция возможна только снаружи.
- Величина засыпаемой земли между шахтой и кольцом неконтролируема, ее плотность тоже. Поэтому возможно поступление паводковых и дождевых вод.
Как на практике происходит самостоятельная копка колодца:
Этапы строительства
Выкапывание шахты
Лучше всего строительство колодца из бетонных колец своими руками начинать в конце лета, поскольку в это время наблюдается самый низкий уровень грунтовых вод. Яму для колодца надо вырыть или всю сразу или последовательно, опуская в нее кольца по одному.
Способ копки определяется геологическими характеристиками местности и структурой грунта. Устойчивые породы позволяют выкопать котлован открытым способом.
Этапы строительства колодца при выкапывании котлована открытым способом:
- непрерывная копка котлована до самого слоя подземных вод. Диаметр котлована должен превышать размер кольца на 20-30 см;
- спуск колец в шахту при помощи лебедки;
- зазор между стенками шахты и колец засыпают крупным песком или щебнем, а швы между отдельными деталями герметизируют.
Чаще всего для колодцев используются кольца с внутренним диаметром 100-150 см и высотой 40-90 см
Если же строительство колодца ведется на склонных к обвалу и зыбучих грунтах, то единственный выход, как правильно сделать колодец из бетонных колец – это закрытый метод. В этом случае сначала снимают верхний слой почвы на глубину до двух метров. В полученную яму опускают первое кольцо. Все дальнейшие работы осуществляются внутри него.
По мере углубления котлована на первое кольцо поочередно устанавливаются остальные. С увеличением количества деталей усиливается и давление на почву, поэтому кольца опускаются все ниже. После того, как землекоп дойдет до водоносного слоя, монтируют последнее кольцо.
Сооружение делается очень быстро, если используются бетонные кольца для колодца. Размеры и цены их можно подобрать, исходя из параметров шахты и водоносного слоя.
Устройство фильтра
После достижения водоносного слоя, рытье шахты продолжают до тех пор, пока вода не начнет прибывать очень интенсивно. Количество водоносных жил должно быть не меньше трех. Если шахту удалось выкопать до трех жил, надо дать колодцу передохнуть и продолжить работу на следующий день.
Утром воду, прибывшую в колодец, необходимо откачать, а на дно уложить фильтр из больших камней, щебня и геотекстильных прокладок, не закрывая при этом жилы. Общая высота фильтра должна составлять 30-40 см. После создания фильтра надо дождаться заполнения водой. Когда уровень воды достигнет 150 см, можно приступать к рытью траншей для труб.
Обустройство фильтра зависит не от того, какие жб кольца для колодца размеры цены были использованы, а от объема и скорости поступления подземных вод, а также типа грунта на дне шахты. Если грунт плотный глиняный, то фильтр не нужен. В том случае, когда на дне шахты присутствует слой мягкой глины, надо сделать фильтр из щебня высотой 20 см. Если же дно песчаное, то необходим фильтр из нескольких слоев. Сначала укладывают мелкую гальку, а потом крупный щебень или камни с размерами от 5 см. Каждый слой должен иметь толщину 15-25 см.
Функциональные конструктивные детали
Необходимо заранее позаботиться о герметике для швов между бетонными кольцами
Функциональность колодца во многом зависит от того, какие использовались жб кольца для колодцев, и цена его зависит от стоимости этих колец, а также от стоимости таких дополнительных деталей, как скобы, водоподъемное оборудование, насос. Их монтаж требует грамотного подхода. Скобы, например, заделывают вовнутрь. Они облегчают обслуживание, а облицовка улучшает внешний вид колодца.
На завершающей стадии строительства устанавливают оголовок – красивую и функциональную деталь. Для организации оголовка используется верхнее кольцо колодца, которое должно выступать на 60-80 см над поверхностью земли. Для оголовка могут применяться доборные кольца для колодцев, цена которых несколько ниже по сравнению со стеновыми. В оригинальном исполнении оголовок может стать эффектным декоративным элементом ландшафтного дизайна участка.

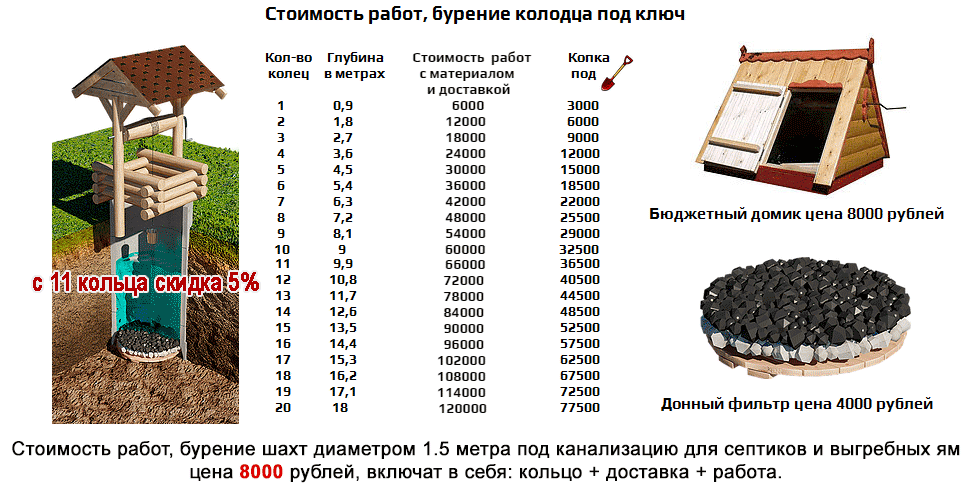

Сколько стоит выкопать колодец
До того, как копать колодец вручную следует хорошенько подумать, сопоставив смету на производство работ и трудоемкость ручного труда в узкой шахте на большой глубине, один только спуск на которую по шаткой лестнице у многих вызывает дрожь в коленях. Цена отдельных работ, при расчете сколько будет стоить выкопать колодец, ориентировочно может быть рассчитана из следующих соотношений:
- в качестве базовой ставки принимается стоимость железобетонного кольца;
- доставка колец и выгрузка колец – от 1,1* Кб;
- монтаж первого кольца – Кб;
- монтаж последующих колец – 1,1÷1,5* Кб;
- рытье/бурение 1 п.м. шахты – 0,25* Кб;
- вывоз грунта – от 1,1* Кб.
То есть, обустроить водозабор, не принимая в этом непосредственного участия, при глубине в 5 колец высотой 0,9 м, составит порядка 17000 – 20000 рублей, при этом рытье шахты колодца своими руками сэкономит всего лишь 2,5 – 4,0 тыс. рублей.

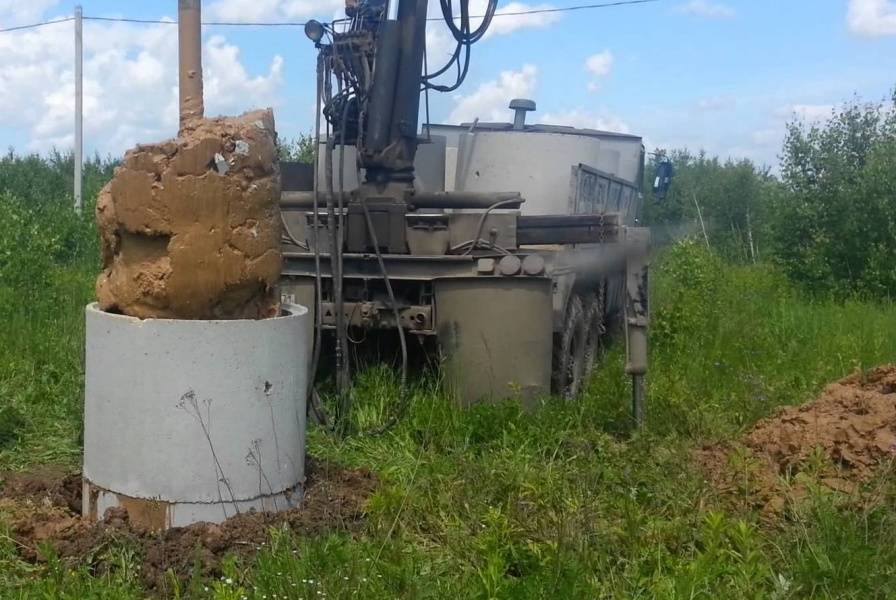

Бурение колодца специальной установкой
Где копать колодец
Перед тем как сделать колодец своими руками, необходимо определиться с местом его сооружения
При этом очень важно определить, на какой глубине пролегает водоносный слой. Сделать это самостоятельно не получится, здесь требуется наличие специального оборудования и знания специалиста
Не стоит в таком важном деле полагаться на народные приметы, можно ошибиться и выкопать колодец зря.
Самый простой и верный способ – это получить информацию от соседей, если колодцы у них уже есть. Если у нескольких соседей глубина колодцев одинаковая, то значит, и на вашем дачном участке водоносный слой пролегает на той же глубине с небольшой погрешностью. Если у соседей колодцев нет, то придется воспользоваться услугами специалиста.
Есть одно очень важное требование, которое определяет, где копать колодец своими руками. Это расстояние от выгребных ям, септиков, канализационных колодцев и так далее
Оно не должно быть меньше 30 м.
Месторасположение колодца
Когда лучше всего заняться обустройством колодца
Перед тем как ознакомиться с инструкцией, которая поможет ответить на вопрос о том, как сделать колодец самостоятельно, необходимо выбрать подходящее для монтажа время. Многие специалисты рекомендуют начать обустраивать скважину поздней осенью. Это связано с тем, что в это время количество атмосферных осадков, выпадающих на почву, сведено к минимуму. Соответственно, и уровень грунтового источника будет ниже.
Безусловно, зимой уровень воды является наименьшим, однако не каждая бригада специалистов работает в этот период. Затруднение заключается в низкой температуре, которая делает почву твердой и труднопроходимой. Цена копки колодца зимой может быть выше, но некоторые бригады готовы за обычную стоимость выполнить всю необходимую работу.
Наиболее подходящим временем года для монтажа колодца является поздняя осень
Весенний период является самым неприемлемым для организации колодца. Это связано с таяньем снега и обильными осадками. В свою очередь, летом засуха может сильно повлиять на уровень грунтовых вод. Таким образом, поздняя осень является наилучшим временем для монтажа скважины на загородном участке.
Технологии строительства питьевых колодцев
Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.
Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.
Ручной способ копки колодца на даче
Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.
В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.
Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.
- Делают разметку
по месту сооружения колодца.
- Выкапывают лопатой по разметке яму на глубину полметра
- Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо
- Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.
Колодец копается изнутри бетонных колец Источник landshaftblog.ru Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.
Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.
Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.
Механический способ
Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.
То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.
Способ 2: для продвинутых дачников
Схема шахтового способа обустройства колодца
Это так называемый шахтовый способ обустройства колодца, который позволяет работать максимально быстро. Суть его проста. Сначала на всю необходимую глубину выкапывается колодезная шахта до уровня водоносного слоя, а потом в нее опускаются друг на друга колодезные кольца. Для монтажа используют лебедку, которая крепится над колодезным отверстием так, чтобы кольцо помещалось между лебедкой и шахтой.
Важный момент – этот способ годится только для сухого и прочного грунта, иначе повышается опасность обвала шахты. В таком случае колодец продолжают копать по первому способу. Второй способ занимает меньше времени, но и требует большей сноровки и опыта в этих делах, так как шахта должна быть вырыта строго вертикально и точно под диаметр колец, а сами кольца уложены ровно и плотно. После их установки шахта углубляется еще на 1-2 кольца.
Закрытый способ обустройства колодца
Когда на участке песчаный грунт, открытая технология не подойдет, поскольку имеется слишком большая вероятность, что стенки шахты начнут осыпаться. Это обстоятельство значительно затруднит работу и может быть опасным для того, кто собирается копать колодец.
В таком случае применяют способ копки колодцев с кольцами. Он сложнее, чем открытый метод, но намного безопаснее. После того, как место для шахты выбрано, нужно вырыть небольшое углубление для первого из колец, его размер может быть от 20 до 200 сантиметров.
Диаметр ямы делают в соответствии с размером бетонного изделия. Когда установлено первое кольцо, внутри конструкции начинают выбирать грунт. Поскольку кольцо из бетона тяжелое, оно будет опускаться благодаря собственному весу. Постепенно изделие настолько опустится в углубление, что можно будет приступать к монтажу второго.
Его максимально точно опускают на предыдущее кольцо, скрепляя их между собой металлическими скобами и раствором. Главное в процессе установки не допускать перекосов, в противном случае герметичность стыков и швов будет утрачена. Таким образом, монтируют одно за другим все кольца.
Когда стены шахты подготовлены, их нужно гидроизолировать, сделать ее дно и верхнюю часть. Все названные этапы вне зависимости от способа копки не отличаются. При выборе варианта, как вырыть колодец, необходимо помнить, что при проведении земляных работ могут возникать различные нюансы. Например, заглублению в грунт станет препятствовать большой валун и его потребуется достать.
Можно намного проще справиться с подобными проблемами, когда выбор сделан в пользу открытого варианта. Недостаток закрытого метода заключается в том, что в колодец проникает верховодка. В ней содержится больше разных примесей, чем грунтовых вод, и она с большой вероятностью загрязнит водяной источник. Избавиться от нее удается не во всех случаях.
Открытый вариант также нельзя назвать идеальным, так как приходится выкапывать яму большего размера, чем колодец, а это приводит к увеличению трудозатрат.
Конструкция
На рисунке изображено устройство колодца с шахтой из бетонных колец.
Пример простой конструкции колодца
Пояснения к рисунку:
- А – надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
- В – гидроизоляционный замок из глины;
- С – донный фильтр из гравия, как правило, трехслойный. Первый – из крупных фракций размером 15см, средний – 10см, нижний – из мелкого щебня;
- D – верховодка;
- Е – ствол шахты из ЖБИ колец;
- F – водоносный слой.
Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.
Где копать колодец
Конечно, первым делом необходимо определиться с местом, где будет выкопан ваш колодец, и в выборе этого самого места следует учесть следующие факторы:
Ни в коем случае нельзя начинать строительство вблизи больших источников загрязнения, так как вода, которая проходит через верхние слои грунта, будет вбирать в себя вредные вещества. В качестве подобных источников загрязнения могут выступать компостные, навозные или мусорные кучи, или места слива сточной воды;
В колодце должна быть чистая вода
- Наличие воды на доступном уровне напрямую зависит от рельефа местности, на которой планируется копание колодца своими руками, и от типа грунта. Например, на склоне можно вообще не найти воду, или добраться до нее будет возможно только при помощи специализированной строительной техники;
- Располагать колодец следует как можно ближе к месту потребления воды. Такое расположение позволит уменьшить расходы на доставку. Но слишком близко строить колодец тоже нельзя. Для обеспечения дома водой из колодца, шахта должна находиться минимум в пяти метрах от здания.
Многие суеверные люди доверяют дело выбора места для копки колодца шаманам. Ранее они пользовались ивовыми прутиками, а сегодня используют проволочные рамки для поиска воды. Доверять шаманам или нет, каждый решает для себя сам.
Поиск воды ивовым прутиком
Если у ваших соседей уже есть колодец, значит, и вы смело можете копать и быть уверенными в том, что найдете воду. Но если у соседей нет колодца, тогда следует пробурить разведочную скважину, которая и поведает вам все о наличии воды в грунте.
Как сделать шахту из бетонных колец?
Процесс изготовления и установка колец своими руками – трудоемкий этап работы. Железобетонные колодцы изготавливаются в такой последовательности:
- Выполняется разметка на участке.
- Ровняется дно. Диаметра до 1,5 м хватит.
- Бетонный колодец погружается после выемки грунта на высоту кольца с помощью треноги или лебедки.
- Монтируется первое кольцо, все время делаются замеры.
- По мере заглубления устанавливается второе, и так далее. При помощи лома выравниваем.
- Герметизация колодца изнутри может производиться посредством резинового жгута, который помещается в щель между кольцами. Если есть петли, то они загибаются во внутрь.
- Обустраивается фильтр на дне источника.
- Выполняется защита от грунтовых вод. Гидроизоляция делается посредством специальных мастик.
- Прежде чем замазать швы между кольцами, необходимо соединить их анкерами.
Перед тем как копать колодец вручную, необходимо иметь точный диаметр бетонного кольца. Котлован под железобетонные колодцы должен быть по ширине больше на 200 мм. В процессе того, как выкапывается яма, обязательно проверяйте уровнем, шахта должна быть ровной по вертикали. По мере того как самостоятельно выкапывается яма под железо-бетонные кольца, грунт постепенно поднимается вверх. Всё происходит поэтапно, ведро опускается вниз и поднимается по лебедке.
Если встречается валун, то по возможности его убирают. Хотя в некоторых случаях шахту засыпают и обустраивают в другом месте.
Как и когда копать?
Нежелательно копать колодец весной, есть вероятность ошибиться с глубиной.
Наиболее оптимальным временем считается конец зимы или конец лета. Зимой копать тяжелее, но иногда в другое время года просто невозможно вырыть колодец.
Копать колодец необходимо непрерывно, чтобы не допустить залипания колонны.
Важно применять для выемки колец лебедку или подъемный кран. Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга. Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга
Как правило, рытьем колодца занимается три человека, которые, работая ломом или лопатой, попеременно меняют друг друга
