Синикон канализация: особенности монтажа- Обзор +Видео

Трубы канализационные и фитинги

Синикон активно сотрудничала с итальянским производителем VALSIR. После этого и появился бренд Sinikon. Впервые производство труб было запущено в городе Дмитрово Московской области. Каждый год завод производил до 3000 тонн изделий из прочного полипропилена. Трубы активно использовались для канализации, водоснабжения, отопления.

В 2008 году компания порадовала выпуском шумопоглощающих труб. Они способны снижать уровень шума при прохождении стоков. Также изделия достаточно прочны и устойчивы к низким температурам, химикатам, а стоимость труб небольшая.

Для монтажа канализационных труб не нужно обладать особыми навыками

Область применения труб:

  1. Для вентиляции, которая соединяется с канализацией;
  2. Для внутренней безнапорной канализации, которая отводит стоки;
  3. Для внутренней ливневой канализации, которая обладает высотой до 10 м.

Трубы можно использовать как для жилых домов, так и для производства. Высокие характеристики изделий сделали компанию достаточно популярной. Именно поэтому сфера использования труб достаточно широкая.

Компания Синикон известна производством прочных труб и фитингов. Благодаря толщине стенок изделия изолируют шум и отличаются прочностью. Материал для производства экологически чистый и даже при горячих стоках не деформируется. Установка не составит труда. Она может проводиться несколькими методами. При этом есть возможность врезать трубы в уже обустроенную систему, даже если она из других материалов.

Как проверить канализацию на наличие протечек и избавиться от них в при обнаружении?

Тестирование собранной канализации осуществляется следующими способами:

Выливаем и проверяем

  • Ведро воды, емкостью не менее 10 литров, резко опрокидывается в умывальник или раковину. Для большей достоверности результатов такой тест стоит повторить несколько раз к ряду.
  • На протяжении всего смонтированного объекта включаются все имеющиеся сантехнические приборы, создающие нагрузки на канализацию (открываются все краны, смывается унитаз, желательно подать нагрузку даже на слив стиральной машины). Такая проверка позволяет эффективно оценить не только герметичность системы, но и ее пропускную способность, что само по себе имеет большое значение.

Разобрать «проблемное» соединение и собрать его заново, уделив максимальное внимание качеству сборки (правильности монтажа прокладки, качеству стыковки труб).
Если первый способ не помог, то протекающий стык нужно разобрать и тщательно обработать герметиком. Как правило, в качестве такового используется силикон.

Устранение неполадок после проверки

По прошествии времени высыхания, заявленного производителем герметика, тестирование системы необходимо повторить.
Собственноручная сборка канализационной системы в частном доме является достаточно трудоемким процессом исключительно потому, что есть необходимость копать траншеи для прокладки конструктивным элементов.

При условии, что все необходимые расчеты были выполнены правильно, необходимый уклон был реализован в процессе монтажа, а сам процесс сборки был проведен качественно и ответственно, эксплуатация смонтированной конструкции не доставит никаких сложностей, а срок использования будет измеряться десятками лет.

Видео по теме вариантов устройства канализации

https://youtube.com/watch?v=deHB__0PGho

Особенности канализации Астра 8

Мощный компрессор дает возможность перекачивать до 80 литров воды в минуту, поэтому систему можно установить в большом загородном доме для постоянного проживания. Станция работает от электричества, но низкое потребление энергии не скажется на расходах за электричество.

Фото системы Юнилос АСТРА 8

Станция очистки Астра 8 – это целая линейка производительных систем очистки. Система может комплектоваться блоком дополнительной очистки, а также блоком обеззараживания жидкости после финишной очистки. В некоторых моделях предусмотрена аварийная сигнализация, предупреждающая о неполадках или сбоях в системе.

Где используют раструбные конструкции

Раструбный метод укладки используют в разных областях. Канализационная система, ливневые стоки подразумевают использование специальных труб. Трубы, имеющие раструбы, являются экономным вариантом прокладки водопроводной системы, долговечны, отличаются легким способом монтажа.

Трубы применяют:

  • 1.При строительстве жилых домов, объектов промышленного назначения.

  • 2.Работы гидротехнической направленности.
  • 3.При строительстве дорог.
  • 4.Во время прокладки путей железной дороги.
  • 5.В сельском хозяйстве.

Конструкции раструбных труб выплавляются из бетона, пластика, чугуна. Трубы разного материала имеют характерные особенности и области применения.

Правила монтажа канализационной системы из труб Синикон

Прежде чем приступать к соединению труб для обустройства канализационной системы, необходимо сделать проект трубопровода, на котором указать все элементы:

  • сантехнические изделия (раковина, ванна и так далее);
  • места подключения специализированной техники (например, стиральной машины);
  • ревизию для контроля за работой системы;
  • отвод Синикон для разветвления основной магистрали трубопровода;
  • вентиляционный стояк;

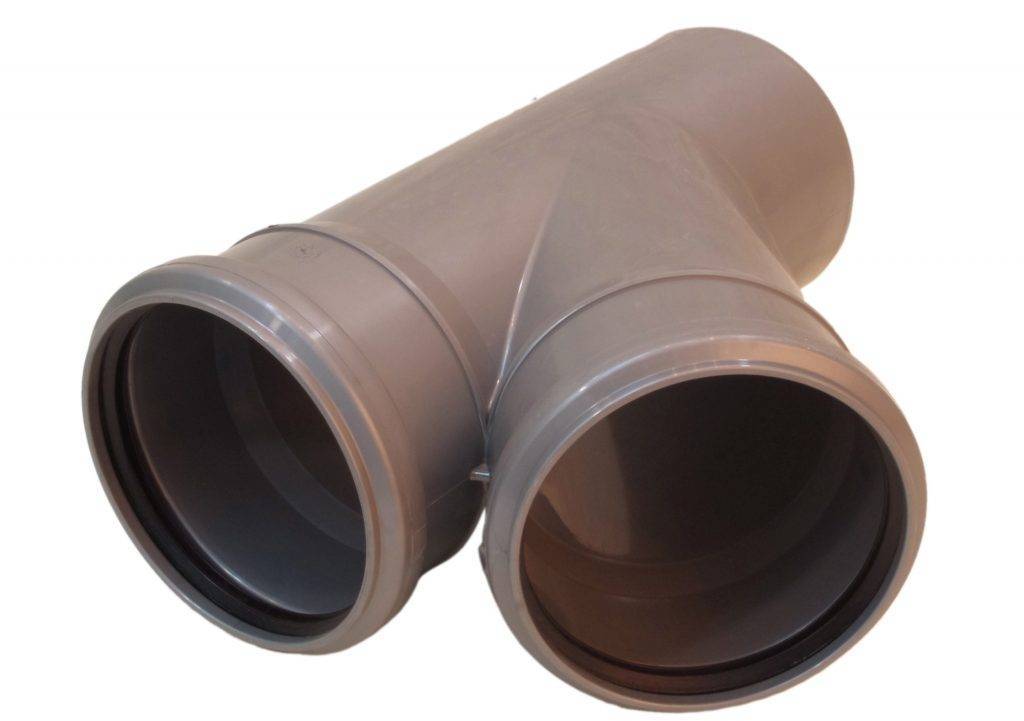

  • тройники и крестовина для подключения различных приборов и так далее.

Схема канализационной сети частного дома

Правильно составленный проект позволит рассчитать длину необходимых труб и количество дополнительной фурнитуры.

Для соединения труб Синикон можно использовать два способа:

  • раструбное соединение;
  • соединение при помощи ремонтной муфты.

Раструбное соединение труб

Внутренняя канализация из труб и фурнитуры Синикон, как правило, собирается при помощи раструбного соединения, которое производится следующим способом:

  1. нарезаются трубы соответствующего размера. Нарезку можно производить мелкой ножовкой или специальным оборудованием – труборезом;
  2. на конец обрезанной трубы напильником или фаскоснимателем наносится фаска под углом 15º. Удаляются все острые заусенцы, которые могут повредить уплотнительное кольцо;
  3. срез трубы очищается и смазывается мыльным раствором или специальным смазочным составом VALSIR. Для смазки использовать масло или минеральные вещества строго запрещено, так как можно повредить уплотнительное кольцо;
  4. труба, подготовленная по вышеописанной схеме, вставляется в соединительный тройник, отвод, крестовину или иной элемент фурнитуры до упора, после чего извлекается приблизительно на 10 мм (это расстояние необходимо для исключения деформации при расширении трубы под воздействием температуры).

При соединении труб с фитингами постоянно проверяется соосность.

Общая схема обустройства раструбного соединения

Раструбный метод соединения подробно рассмотрен на видео.

Соединение муфтой

Чтобы добавить фитинг в готовый трубопровод, можно использовать специальные ремонтные муфты.

Муфта для соединения труб Синикон

Врезка в трубопровод осуществляется следующим способом:

  1. на участке трубопровода, в который необходимо врезать дополнительный фитинг, производится обрезка труб на расстояние равное 3 диаметрам труб и длине фитинга;
  2. все поверхности очищаются;
  3. наносится фаска и смазывающий материал;
  4. вставляются две ремонтные муфты и между ними необходимый фитинг (отвод, тройник и так далее).

Правила установки ремонтной муфты

После сборки канализационного трубопровода необходимо провести испытательные работы под небольшим напором воды, выявить и устранить все обнаруженные неисправности.

Утепление трубопровода

Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.

В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется. По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.

Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых.

В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.

Этапы внутренней прокладки канализации в частном доме

Не знаете, как проложить трубы канализации в частном доме и с чего начать, если разобраться, то все очень просто. Установка начинается от сантехнических приборов и направляется к месту расположения внешнего патрубка. Прокладку лучше осуществлять под полом. Итак, приступим:

Сначала нужно соединить S-образный патрубок или гидрозатвор с устройствами сантехники.
Затем подключается первый ассенизационный трубопровод.
Горизонтальная конструкция из труб соединяется с патрубком посредством двух колен, угол которых составляет не менее 90 градусов.
Не забывайте о важности соблюдения уклонов конструкции, для чего нужно использовать хомуты, которые крепятся к стенам. Благодаря им конструкция постоянно находится в нормальном положении.
Трубы, идущие от унитаза, соединяются с главными элементами канализационной системы, соединяются перпендикулярным тройником.
Чтобы обеспечить проход трубопровода через перекрытие, нужно в утепленный патрубок установить металлическую гильзу.
А чтобы перейти из патрубка диаметром 5 см, в 10 см, понадобится специальный переходник.
Уравнять наружную и внутреннюю канализацию можно с помощью колена.. Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см

Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси

Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см. Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси.

Диаметры и уклоны канализационной системы

Сточные жидкости в частных домах обычно передвигаются самотеком. Чтобы этот метод работал исправно, необходимо придерживаться нескольких правил, среди которых определенный наклон от трубы до прибора при прокладке, а затем к коллектору или резервуару, расположенному снаружи.

Минимально допустимые углы уклона труб канализации

В процентах уклон можно определить в значении от двух до пятнадцати единиц. Это говорит о том, что разница между торцом трубы, находящимся в начале, и её конечным значением должна составлять от двух до пятнадцати см

Нужно обратить особое внимание на ширину каждого вида трубы, чтобы сточные жидкости, содержащие в себе различные твердые тела, протекали, не забивая канализацию. При выборе наиболее подходящего размера, прежде всего уделяют внимание их виду и количеству оборудования санитарного характера, соединенных с системой

Рекомендуется полностью изучить нормативные документы. Здесь будут представлены основные значения диаметра труб для канализации для разных видов оборудования. Значения даны в сантиметрах.

  • Биде или умывальник – 3,2 – 4,0.
  • Ванная или мойка – не менее 5.
  • Ситуация, при которой устанавливается стояк или подключено несколько приборов санитарно-технического направления – 7,0 – 8,5.
  • Труба для отвода, стояк или унитаз – не менее 10.

Если вы изменяете направления прокладки труб при установке системы канализации, то для этого нужно выбрать угол более 90 градусов. Трубы, обеспечивающие связь приборов сантехники со стояками, присоединяются под углом менее 45 градусов. Если вы проводите установку канализационной системы, расположенной внутри помещения без отопления или снаружи, то обязательно нужно защитить трубы от скачков температуры и холода.

Самая подходящая для канализационных труб температура находится в промежутке от 5 до 45 градусов Цельсия. В иных случаях следует воспользоваться теплоизоляционным материалом, например, стекловолоконной ватой.

Ливневая напорная канализация

                 Отдельным видом напорных систем является ливневая канализация. Она действует по тому же принципу, что и сточная, отличаясь только способом сбора и подачи дождевой воды. Если в насосную станцию бытовой системы стоки поступают из одного общего трубопровода, расположенного под землей, то в ливневой системе распространены наружные каналы. Они объединяются в одном из приемников, или ревизионных колодцев. Твердые частицы — песок, глина и прочие включения — оседают на дне, а вода поступает в насосную станцию. Мусор, ветки и прочие посторонние предметы задерживаются решетками. Некоторое количество все равно попадает в КНС, где измельчитель перерабатывает их в мелкую взвесь. Дальнейшее устройство системы практически не отличается от бытовых напорных сетей.

Присоединение к самотечной части системы обеспечивает камера переключения на напорной сети дождевой канализации. Ее конструкция практически аналогична устройству колодца-гасителя, разница лишь в объемах. Работа ливневых систем неравномерна, в пиковых нагрузках количество стоков весьма велико. Это требует использования больших камер, способных вместить и обеспечить переход участков системы в штатном режиме.

Related Posts via Categories

  • Фасонные части канализационных труб – важные кирпичики сети
  • Диаметры канализационных труб – что производят и как используют?
  • Уклон канализационной трубы – должен строго соблюдаться!
  • Угол наклона канализационной трубы для внутренних и наружных систем
  • Срок службы чугунных канализационных труб и методы его продления
  • Промывка канализационных труб – устранение простых и сложных засоров
  • Канализационные трубы – что лучше, сталь или ПВХ?
  • Ремонт канализационных труб в квартире своими руками – это не проблема!
  • Гофрированная труба канализационная – безупречная канализация!
  • Канализационные трубы и фитинги – какие выбрать?

Обслуживание канализационной системы

Монтаж канализации

Какой бы тип канализации для своего дома вы бы не выбрали, вам необходимо будет осуществлять плановое техническое обслуживание. Можно условно разделить все работы на обслуживание коммуникаций внутри дома и снаружи.

1

Внутренние работы. Сюда относится прочистка труб, устранение протечек.

Трубы можно чистить разными методами. Самые популярные это гидронапор, применение химических агентов, механическим путем.

  • химические средства. Применение чистящих, моющих агентов может облегчить прочистку труб, они разъедают засоры, устраняют неприятный запах. Но большие отложения и сильные заторы химией прочистить не удастся
  • гидравлический метод. Самый эффективный метод прочистки труб это применение струи воды под давлением. Таким образом, удаляются даже самые большие засоры. Гидронапор можно использовать как для маленьких, так для крупных коммуникаций
  • механический способ. С помощью канализационного шнура прочищают небольшие по диаметру трубы. Для крупных засоров и широких труб данный способ может не подойти

2

Внешние работы. Это обслуживание элементов системы, находящихся на приусадебном участке. Для поддержания работоспособности отстойников необходимо периодически производить откачку ила.

Перечень самых частых проблем и пути их решения:

  1. Переполненность сливных резервуаров – откачивание при помощи домашнего насоса или вызов специальной техники
  2. Заиление – прочищение стенок, дна колодца своими силами или специальной откачкой
  3. Неприятный запах – применение специальных смесей с бактериями, которые минимизируют запах
  4. Физическое повреждение стенок резервуаров или подводящих труб – замена ли реконструкция поврежденных участков

Скорость заполнения колодцев для сточных вод, зависит не только от объема стоков, но и от времени года. Весной, когда идет активное таяние льдов, резервуары будут заполняться быстрее.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

ВИДЕО: Дренажное поле септика. Секреты долговечности

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

7.5 Общий балл

Заключение

Простата реализации

6

Материальные затраты

7

Удобство

9.5

Рейтинг пользователей: Be the first one!

Преимущества пластиковых труб

Канализационная пластиковая труба обладает рядом достоинств помимо небольшого веса:

  • без проблем выдерживает влияние активных химических сред;
  • она не подвержена коррозийным процессам;
  • имеет гладкую внутреннюю поверхность, благодаря чему на ней не собираются отложения, которые приводят к снижению пропускной способности трубопроводов.

Когда производится прокладка канализационной трубы в земле, все вышеперечисленные положительные характеристики имеют большое значение, поскольку для выполнения прочистки, ремонта или замены элементов магистрали потребуется проведение земельных работ.

А это приводит не только к дополнительным временным, но и финансовым расходам.

Трубная продукция, производимая из пластика, обладает следующими характеристиками:

  • доступная стоимость;
  • не проводит электричество, что сегодня весьма актуально по причине наличия в доме множества бытовых электроприборов;
  • нетоксичность;
  • с ее помощью можно монтировать магистрали всевозможной конфигурации.

Несмотря на все преимущества, использовать их не удастся, если не знать, как правильно проложить канализационные трубы в земле. Среди достоинств пластиковых изделий нужно еще отметить, что они со временем не утрачивают свой первоначальный вид.

При обустройстве канализационной системы внутри помещений своими руками нужно задействовать пластиковые изделия, окрашенные в серый цвет. При прокладке наружной части конструкции для отвода стоков и нечистот задействуют полимерные трубы оранжевого, рыжего или кирпичного оттенка.

Правила монтажа канализационной системы из труб Синикон

Прежде чем приступать к соединению труб для обустройства канализационной системы, необходимо сделать проект трубопровода, на котором указать все элементы:

  • сантехнические изделия (раковина, ванна и так далее);
  • места подключения специализированной техники (например, стиральной машины);
  • ревизию для контроля за работой системы;
  • отвод Синикон для разветвления основной магистрали трубопровода;
  • вентиляционный стояк;
  • тройники и крестовина для подключения различных приборов и так далее.

Схема канализационной сети частного дома

Для соединения труб Синикон можно использовать два способа:

  • раструбное соединение;
  • соединение при помощи ремонтной муфты.

Раструбное соединение труб

Внутренняя канализация из труб и фурнитуры Синикон, как правило, собирается при помощи раструбного соединения, которое производится следующим способом:

  1. нарезаются трубы соответствующего размера. Нарезку можно производить мелкой ножовкой или специальным оборудованием – труборезом;
  2. на конец обрезанной трубы напильником или фаскоснимателем наносится фаска под углом 15º. Удаляются все острые заусенцы, которые могут повредить уплотнительное кольцо;
  3. срез трубы очищается и смазывается мыльным раствором или специальным смазочным составом VALSIR. Для смазки использовать масло или минеральные вещества строго запрещено, так как можно повредить уплотнительное кольцо;
  4. труба, подготовленная по вышеописанной схеме, вставляется в соединительный тройник, отвод, крестовину или иной элемент фурнитуры до упора, после чего извлекается приблизительно на 10 мм (это расстояние необходимо для исключения деформации при расширении трубы под воздействием температуры).

Общая схема обустройства раструбного соединения

Раструбный метод соединения подробно рассмотрен на видео.

Соединение муфтой

Чтобы добавить фитинг в готовый трубопровод, можно использовать специальные ремонтные муфты.

Муфта для соединения труб Синикон

Врезка в трубопровод осуществляется следующим способом:

  1. на участке трубопровода, в который необходимо врезать дополнительный фитинг, производится обрезка труб на расстояние равное 3 диаметрам труб и длине фитинга;
  2. все поверхности очищаются;
  3. наносится фаска и смазывающий материал;
  4. вставляются две ремонтные муфты и между ними необходимый фитинг (отвод, тройник и так далее).

Правила установки ремонтной муфты

После сборки канализационного трубопровода необходимо провести испытательные работы под небольшим напором воды, выявить и устранить все обнаруженные неисправности.

Источник

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

  • Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
  • Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
  • Проверить работу системы и убедиться в ее герметичности.
  • Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Разновидности гофрированных труб для канализации

Для канализации используют гладкостенные гофрированные двухслойные трубы, наружная оболочка которых окрашена в различные цвета для защиты внутренней поверхности от солнечного излучения. Однослойная гофротруба из-за своей неровной ребристой внутренней поверхности не используется для отвода канализационных стоков, в исключительных случаях ради экономии финансовых средств из нее делают своими руками дренажный трубопровод с отверстиями в стенках или покупают готовое аналогичное изделие у одного из многочисленных производителей.

Отличительная черта всех гофротруб — указание в их технических характеристиках параметра кольцевой жесткости, выраженного в условных единицах SN, соответствующих нагрузке в один килоНьютон на квадратный метр (кН/м2). Класс кольцевой жесткости указывает нагрузку на площадь (в квадратных метрах) трубы в радиальном направлении, при которой ее деформация не превысит 4%, в зависимости от его значения все трубы условно разбивают на следующие категории:

  • Легкие. Канализационные трубы имеют кольцевую жесткость SN 2 — 4 — 6 класса, рассчитаны на укладку в грунт на глубину не более 6 м, изготавливаются из двухслойного полиэтилена ПНД и ПВД. К данной категории относят двухслойные гибкие гофрированные изделия из полиэтилена, основное назначение которых — прокладка кабельных электрических линий (наружная оболочка красного цвета), телекоммуникационной связи (синяя оболочка), а также ливневой, стоковой и дренажной канализации (наружная оболочка зеленого или черного цвета).
  • Тяжелые. Кольцевая жесткость изделий данного класса — 8 — 10 — 12 SN, трубы изготовлены из полиэтилена или полипропилена, укладываются в грунт на глубину до 15 м, широко используются для прокладки большинства видов сетей коммунальных и промышленных канализационных магистралей.
  • Сверхтяжелые. Высокопрочные трубы с показателем кольцевой жесткости в 16 — 24 SN делают из полипропилена, они предназначены для прокладки канализационных сетей под участками почвы, испытывающими высокие нагрузки: автомобильные дороги, железнодорожные пути, взлетно-посадочные полосы аэродромов.

В линейке продукции Корсис к сверхтяжелым относится серия АРМ, с наружным диаметром от 800 до 2400 мм, изделия имеют внутреннюю оболочку желтого цвета, выпускаются из двухслойного полиэтилена, внутри которого в гофре для повышения прочности размещены стальные вставки в виде колец. Данная труба способна выдержать осевые нагрузки в 24 SN при изготовлении под заказ, трубные отрезки обычно соединяются между собой посредством термоусадочных муфт и полиэтиленового прутка, который выдавливается ручным экструдером и прочно стыкуется с муфтой при нагревании ее поверхности газовой горелкой.

Характеристики и требования к продукции Корсис

Склеивание труб канализации

Чтобы обеспечить герметичность трубопровода, все его элементы следует тщательно замерить, подогнать и попробовать соединить. При выполнении прокладки системы необходимо подготовить детали и обработать их должным образом, а потом склеивать. Сначала обязательно надо проверить, легко ли они соединяются (качественно ли проведена подгонка). Оптимально, когда труба легко входит в раструб, а для дальнейшего соединения требуется приложить небольшое усилие.

Для обеспечения полной герметизации отдельные элементы канализационной системы склеивают. При монтаже системы применяются разные виды специального клея. Поэтому рекомендуется узнать, какой советует использовать производитель.

Необходимо проверить, чтобы внутренняя поверхность труб была гладкой. Соединяемым поверхностям следует придать небольшую шероховатость. Склеиваемые поверхности надо обработать шлифовальной шкуркой и обезжирить и размягчить. Для этого можно использовать метиленхлорид. После этого наносится на оба стыка клей и детали соединяются.

В канализационной системе нет высокого давления. Поэтому стыкование канализационных труб можно производить без склеивания. Достаточно перед сборкой уложить уплотнительные кольца и соединения смазать силиконом.

Принцип работы и устройство

Все сантехнические устройства в доме присоединены к канализационному выводу через гидрозатвор, исключающий обратное проникновение газов. К центральному стояку ведут трубопроводы от сантехнических устройств, унитазов, бытовой техники.

Одновременный слив воды в канализацию из нескольких источников возникает вероятность заполнения всего просвета стояка, где быстрый поток увлекает за собой воздух и вызывает разряжение. Это способствует проникновению газов в комнаты, появляется неприятный шум и бульканье в трубопроводе.

Наличие фановой трубы позволяет атмосферному воздуху проникать в систему, уравнять давление и избежать неприятных последствий.

Правила соединения бесшумных труб

Бесшумный слив не дешёвое удовольствие, поэтому необходимо учитывать несколько рекомендаций, чтобы деньги не были потрачены зря:

  • для одного участка следует использовать все элементы одного производителя: и трубы, и хомуты, и крепёж;
  • провести планировку так, что свести к минимуму количество резких поворотов.
  • подобрать элементы необходимого диаметра, с соответствующей конкретным требованиям пропускной способностью.

Сами трубы соединяются в таком порядке:

  • край запиливается согласно инструкции;
  • на зачищенную часть наносится силиконовая смазка;
  • фасонная деталь задвигается так, чтобы труба была выдвинута на 10 мм;
  • стык остаётся в таком положении до полной фиксации.

Отрезки  крепятся между собой муфтами и фиксируются хомутами.

Очумелые ручки

Напоследок — еще пара рецептов, которые могут вам помочь в нештатных ситуациях.

Гофра

Она представляет собой гофрированную полиэтиленовую трубку диаметром около 100 мм с гладким участком на одной стороне и снабженным манжетой раструбом на другой. Гофра предназначена для подключения унитаза со смещением относительно канализационного раструба.

Однако она может быть применена и для других целей:

Для монтажа унитаза с косым или горизонтальным выпуском в доме сталинской постройки, построенном под вертикальные выпуски. Во многих домах постройки 30 — 50 годов прошлого века канализация выведена в туалете на уровне пола; для соединения со стояком служит трап, установленный под потолком нижней квартиры;

Для разворота унитаза под прямым углом к выпуску. При необходимости для этой цели могут быть последовательно соединены две гофры. Мне доводилось таким образом разворачивать унитаз в собственной квартире: его габариты и установленная в тесном санузле стиральная машинка делали пользование ванной невозможным;

Для соединения двух пластиковых труб под произвольным углом (в частности, для обхода стояков водоснабжения и других препятствий).

При монтаже гофры стоит помнить пару тонкостей:

  1. Она не должна провисать. О вреде контруклонов я уже писал выше. В случае гофры ситуация усугубляется неровной внутренней поверхностью;
  2. Гофру нельзя заделывать в короба и фальшстены. Срок ее службы редко превышает 5 лет. Типичная проблема этого фитинга — течь по складке гофрирования.

Раструб под клей

Обычная самотечная труба из ПВХ при особых требованиях к прочности соединения может быть переделана под клеевой раструб.

Это делается так:

  1. Конец трубы нагревается до пластичного состояния над газом, электроплитой или с помощью строительного фена;
  2. Затем труба слегка растягивается (руками в плотных перчатках или натягиванием на литровую стеклянную банку, диаметр которой примерно соответствует 110-миллиметровой канализации);
  3. Импровизированный раструб надевается на гладкую трубу с нанесенным на ее наружную поверхность силиконовым . Труба должна зайти в него примерно на 10 см; как правило, ее приходится разогревать два-три раза. Силикон выполняет функцию смазки и, после схватывания, герметизирующего соединение клея.

Пластик с чугуном

Как соединить чугунную канализационную трубу с пластиковой при замене участка старой канализации?

Пластиковая труба вставляется в чугунный раструб соответствующего диаметра через резиновую манжету — уплотнитель. Раструб нужно предварительно очистить от ржавчины, отложений и остатков старой заделки (цементного раствора и каболки). Не помешает нанести между раструбом и манжетой силиконовый герметик: внутренняя поверхность раструба почти всегда имеет значительные неровности;

Уплотнительная манжета — переходник.

Чугунная труба номинальным диаметром 100 мм входит в раструб пластиковой 110-миллиметровой канализации после зачистки поверхности от наслоений краски и ржавчины. И в этом случае с торца трубы желательно снять фаску (с помощью болгарки с кругом по металлу или обычного напильника);

Переходник с чугуна на пластик. Его отличительная особенность — расширенный раструб с толстой уплотнительной манжетой.

Особый случай

Отдельным пунктом я упомяну соединение колена сифона под раковиной с раструбом старой чугунной гребенки (внутриквартирной канализации). Теоретически это соединение должно быть герметичным. Зазор между раструбом и коленом часто приводит к появления в ванной или на кухне устойчивого запаха канализации.

Штатная герметизация соединения в большинстве комплектов обвязки для раковины ниже всякой критики: она представляет собой пластиковую полукруглую заглушку с прокладкой из жесткой резины.

Положение может спасти манжета для унитаза с верхним бачком, выполненная в форме двух резиновых цилиндров разных диаметров. Она натягивается узкой стороной на колено, а широкой — на чугунный раструб, после чего про посторонние запахи в квартире можно забыть.

Related Posts via Categories

  • Фасонные части канализационных труб – важные кирпичики сети
  • Диаметры канализационных труб – что производят и как используют?
  • Уклон канализационной трубы – должен строго соблюдаться!
  • Угол наклона канализационной трубы для внутренних и наружных систем
  • Срок службы чугунных канализационных труб и методы его продления
  • Промывка канализационных труб – устранение простых и сложных засоров
  • Канализационные трубы – что лучше, сталь или ПВХ?
  • Ремонт канализационных труб в квартире своими руками – это не проблема!
  • Гофрированная труба канализационная – безупречная канализация!
  • Канализационные трубы и фитинги – какие выбрать?

Для чего используется

В месте подключения к канализационному стояку унитаза и трубопроводов слива отработанной воды расположены водные пробки или гидрозатвор. Такое устройство препятствует поступлению запаха из канализации в помещение. При сливе воды в стояк происходит ее резкое движение вниз, в системе возникает разряжение, что вызывает отрыв водяной пробки.

Фановая труба для канализации способствуют быстрому поступлению воздуха в зону снижения давления, что исключает возможность отсоса воды из гидрозатворов. Установка такого элемента поддерживает постоянное давление внутри системы, предотвращает поломку запорной арматуры, образование засора в трубах, застоя жидких стоков и возможность их обратного проникновения в канализацию.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
