Кессон для скважины своими руками

Возведение недорогой камеры из кирпича

Строительство кессона из кирпичей во многом напоминает обустройство бетонной конструкции. Сначала требуется выкопать котлован. Он может быть сделанным точно под будущую емкость или созданным немного большим.

Второй способ считается наиболее предпочтительным – на завершающем этапе предполагается засыпка пустот, в которых может собираться дождевая вода, после возведения стен и их просыхания. А вот в первом случае, когда сооружают кессон из кирпича, его выкладывают к стенкам котлована, но никто не может гарантировать, что за ними не останется пустот.

Вне зависимости, каким будет дно сооружения – герметичным или другим, при создании кирпичной камеры необходимо обустраивать ленточный фундамент, ширина которого должна немного превышать толщину будущей кладки. Вдоль периметра строящегося кессона выкапывают траншею, имеющую глубину около 50 сантиметров, засыпают ее песком слоем высотой 10 – 15 сантиметров и тщательно трамбуют.

Создаваемый фундамент необязательно бетонировать. Вместо этого можно уложить в траншею битый кирпич, крупный щебень и залить раствором из песка и цемента. После того как такое дно схватится, приступают к кладке. На фундамент помещают гидроизоляцию – ею может быть рубероид или любой аналогичный материал.

Кладку доводят до требуемой высоты и дают ей просохнуть, потом конструкцию штукатурят или обрабатывают раствором для гидроизоляционных работ. Дальше необходимо обустроить дно емкости. Когда его делают герметичным, на расстоянии 4 – 5 сантиметров от дна монтируют армирующий пояс и заливают бетоном. Его высота должна составлять около 15 сантиметров.

Если при обустройстве кессона для скважины своими руками из кирпича нет необходимости делать дно герметичным, нужно уложить слой щебня и утрамбовать его. Перекрытие конструкции можно делать разным – например, использовать готовую плиту или залить основание самостоятельно.

Существует другой вариант, когда сверху на камеру укладывают доски, отрезки швеллеров, кусок балки. На определенном уровне прикрепляют вентиляционный канал, а также люк и гильзу под трубу для полива. Потом накрывают возведенную конструкцию листом пластика или жестью, если обрешетка сделана без зазоров.

С целью укрепления сооружения на расстоянии 4 – 5 сантиметров от его основы располагают армирующую сетку, заливают все бетоном и ожидают полного высыхания раствора. Затем обустраивают горловину кирпичной конструкции и засыпают емкость до уровня поверхности почвы и устанавливают люк.

Кессон и его установка

Обустройство скважины с адаптером

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно. Пластиковый кессон
Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см. Листы нужно будет сварить друг с другом

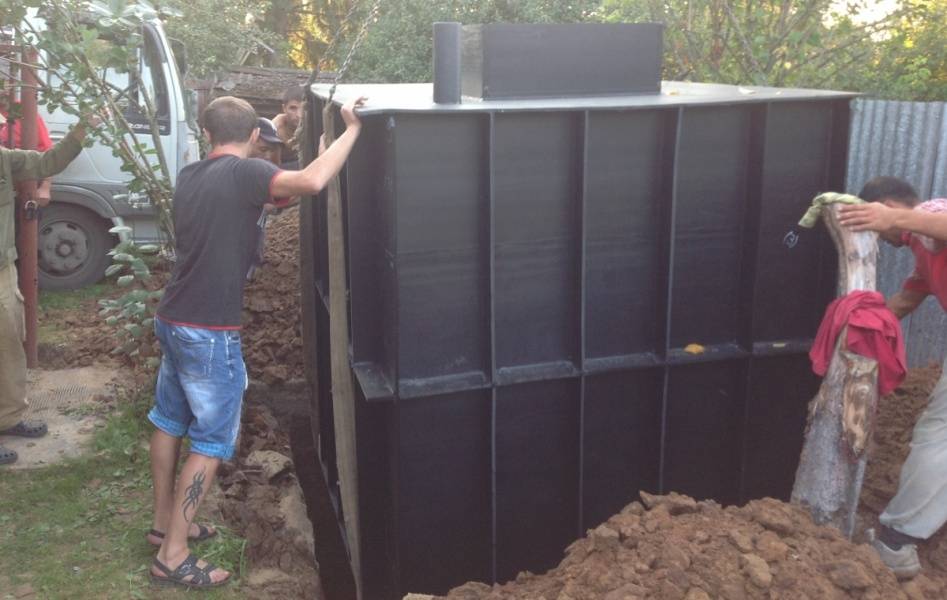

Металлический кессонОбратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью. .

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

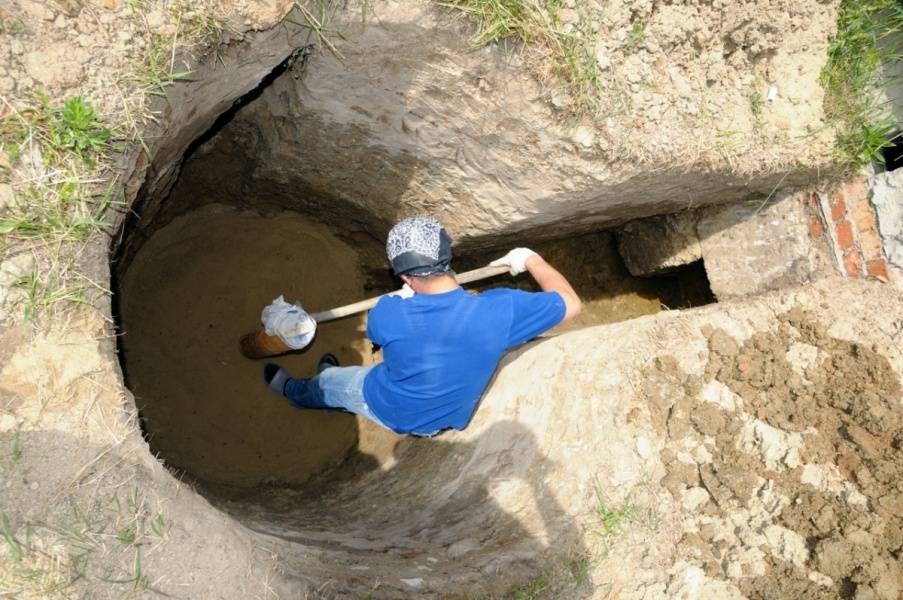

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

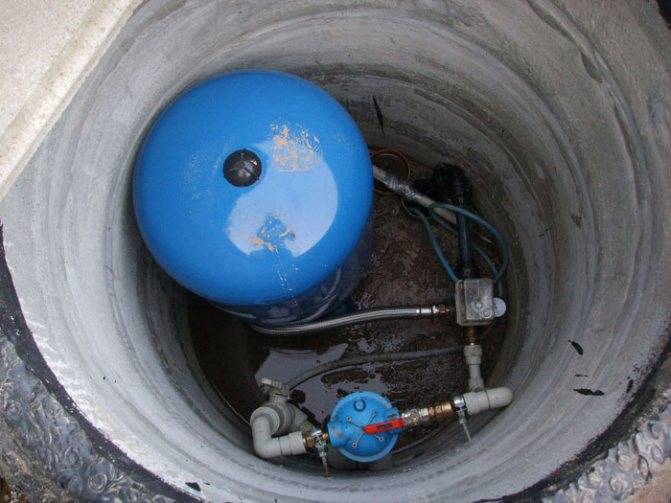

Оборудование в кессоне

Коротко о главном

Колодец заглубляется на 10-15 метров, диаметр котлована составляет не менее 0,5 м.

Современная ситуация с загрязнением окружающей среды не всегда позволяет использовать колодезную воду для приема пищи.

Скважина пробивается на глубину до 50 или 100 метров, диаметр не превышает 12 см.

Скважинная вода чище колодезной, но в ней отсутствуют железо, марганец и сероводород.

Технически скважину можно пробивать внутри имеющегося колодца.

Рациональность этого мероприятия условная, так как в смету будут включены усиление и ремонт колодезных стенок (если есть дефекты и щели), установку и усиление кондуктора.

Обсадную трубу надежно фиксируют посредством уголков, которые погружают в дно колодца и профильных стоек, что крепятся к стенкам на анкерные болты.

Опорные элементы связываются по периметру окантовочным поясом.

Оценок 0

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Земляные работы

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

  1. Минимум – 140х140 см;
  2. В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

Металлические кессоны для скважины

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

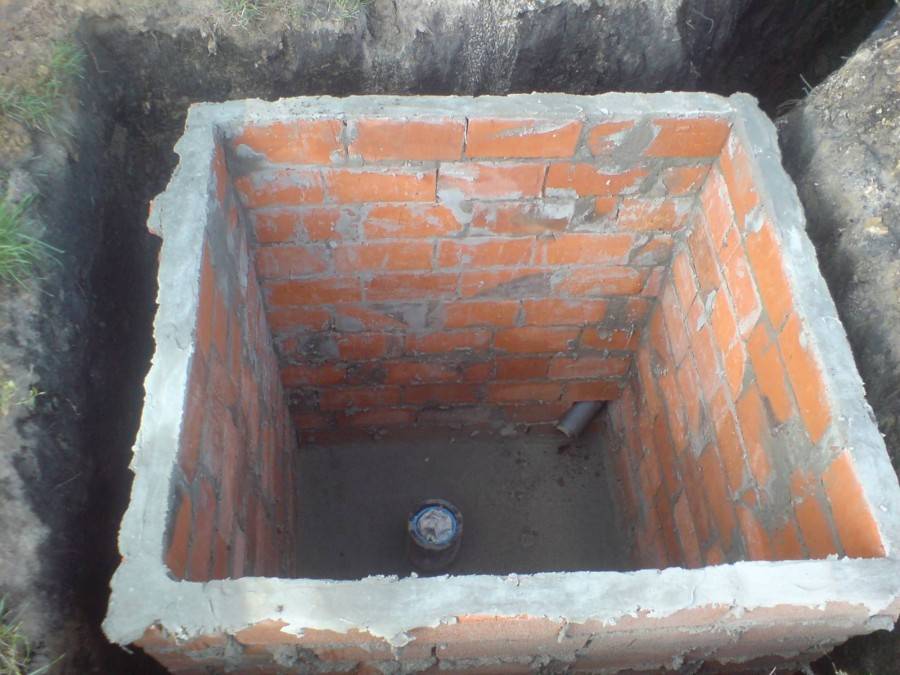

Кирпичный кессон

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Бетонный кессон из колец: особенности

Специалисты утверждают, что в последние несколько лет монтаж приямка с применением железобетонных колец осуществляется всё реже. Причин несколько:

  • большой вес конструкции, который требует специальной техники для подъема и сильно просаживает грунт;
  • низкий уровень гидро- и теплоизоляции;
  • высокая стоимость материалов.


Бетонный кессон Зато если вы решитесь смонтировать такой кессон, это не займет слишком много времени. Для хорошей герметизации нужно купить кольца, имеющие замковые кромки. В продаже есть и другие элементы для создания конструкции: дно, перекрытие с отверстием, доборы для подъема люка. Во время обустройства следует заполнить стыки смесью из песка и цемента, а также позаботиться о дополнительной гидроизоляции.

Можно использовать заводской металлический или пластиковый кессон, однако он обойдётся дороже, чем самодельная конструкция. Поэтому многие хозяева делают приямок своими руками, выбирая из всех вариантов наиболее подходящий по стоимости и простоте монтажа.

Инструкция по изготовлению кессона из кирпича

Кессон для скважины из кирпича, сделанный своими руками – отличная альтернатива продающимся готовым конструкциям.  Такой вариант является менее затратным.

Сооружение такого вида не требует специальных знаний и большого строительного опыта. Но перед тем как приступить к его конструкции, стоит убедиться, что уровень воды в паводковый период не поднимется на уровень выше трех метров. В противном случае затопления вряд ли получится избежать в виду невысокого уровня герметичности материала.

Этапы сооружения кессона:

  1. Согласно проведенным расчетам, роется котлован на полметра шире размеров самой камеры;
  2. Подготовка основания. По периметру будущего кессона копается траншея, глубиной 30-40 см, в которую позже засыпают и утрамбовывают песок слоем в 10 см. Дальнейшие действия зависят от того, какой вид фундамента предусмотрен. Траншею можно укрыть слоем гидроизоляции и залить бетонным раствором, получая при этом монолитное основание, толщина которого не должна быть менее 10 см. Вторым способом является заполнение траншеи щебнем крупного размера, сверху которого заливается песчано-цементный раствор. Использование щебня позволяет избавляться от избытков конденсата. Для дальнейшего этапа необходимо дождаться полного высыхания основания.
  3. Обрезка обсадной трубы производится на уровне полметра от основания;
  4. Кладка стен. Для данной цели может использоваться не только новый, но и уже бывший в употреблении кирпич, что никак не сказывается на качестве сооружения. Укладку, как правило, начинают с угла. Во время процесса необходимо контролировать, чтобы все швы были тщательно обработаны раствором, а уровень кладки оставался ровным. Для того уместно использовать специальные приспособления.
  5. В местах, где будут проходить трубы и кабеля, между кирпичами необходимо установить металлические или пластиковые гильзы;
  6. Готовые кирпичные стены будущего кессона тщательно отштукатуриваются и обрабатываются раствором, обеспечивающей гидроизоляцию;
  7. Конструируется крыша кессона. На верхнем уровне кирпичных стенок создается опалубка из досок или балок. Предусматриваются выводы для вентиляции, различных коммуникаций и люк. Сооружение укрывается металлическими листами, на высоте 5 см от нее на сетку выкладывается арматура и заливается бетонным раствором.
  8. После полного высыхания бетона, крышу засыпают землей до уровня участка.

Готовый кессон оборудуют лестницей, а для создания благоприятной температуры его можно утеплить изнутри пенопластом.

Виды кессонов для скважин

Кессон из пластика для скважины сегодня встречается довольно часто, хотя производить такие кессоны стали относительно недавно. По сравнению со всеми другими видами кессонов, пластиковые кессоны обладают рядом весомых преимуществ:

  • Такой кессон не гниет и не ржавеет со временем;
  • Он очень легкий, что значительно упрощает процесс монтажа;
  • Пластик обладает хорошими изоляционными свойствами.

При всех его плюсах, обойдется такой кессон дороже, чем другие разновидности. Однако можно сэкономить, сделав пластиковый кессон для скважины своими руками.

Кессон из пластика

Бетонный кессон для скважины, наоборот, используется с каждым годом все реже. Для изготовления кессона такого типа используют либо готовые железобетонные кольца, которые много весят и дорого стоят, либо жидкий бетон с армированием. Чтобы бетонный кессон не проседал, а качество воды в нем всегда оставалось на должном уровне, требуется надежная гидроизоляция и устойчивый фундамент, что также повышает общую стоимость работ.

Железобетонный кессон

Кессон для скважины из кирпича один из самых долговечных. Главный его недостаток – это высокая стоимость. Имея хотя бы базовые навыки каменщика, сложить такую примитивную конструкцию большого труда не составит. Кроме того, кирпичному кессону, так же как и бетонному, требуется качественная и надежная гидроизоляция.

Кирпичный кессон для скважины

Металлический кессон изготавливают из стали. Простота конструкции и легкий монтаж кессона для скважины из металла являются главными его преимуществами. Металлический кессон — это сварная металлическая коробка из металла толщиной 4 мм, обработанная изнутри и снаружи специальным антикоррозийным покрытием. Для тех, кто не умеет или не хочет работать со сварочным аппаратом, продаются готовые металлические кессоны.

Кессон из стали

Предназначение кессона

Типовая схема обустройства скважины Установленная система водоснабжения в дом будет работать отлично, если во время ее сооружения тщательно продумать все узлы и учесть все факторы. Особое значение при сооружении водоснабжения имеют климатические условия, в которых вы проживаете. При минусовой температуре вода превращается в лед. В самой скважине замерзание воды не происходит, но технические средства обычно устанавливаются сверху. Как только температура воздуха упадет ниже нуля, жидкость в насосе замерзнет и оборудование выйдет из строя. Кроме поломки насоса может произойти разрыв труб, что значит полную остановку работы всей системы.

Конструкция простая — большого объема теплая емкость с люком, где установлено обслуживающее оборудование системы подачи воды в дом. В кессон устанавливают запорную арматуру, насос, автоматику управления, манометры. Нет нужды устанавливать кессон только тогда, когда дом и скважина находятся близко друг к другу.

Монтаж кессона для скважины из пластиковой бочки

Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.

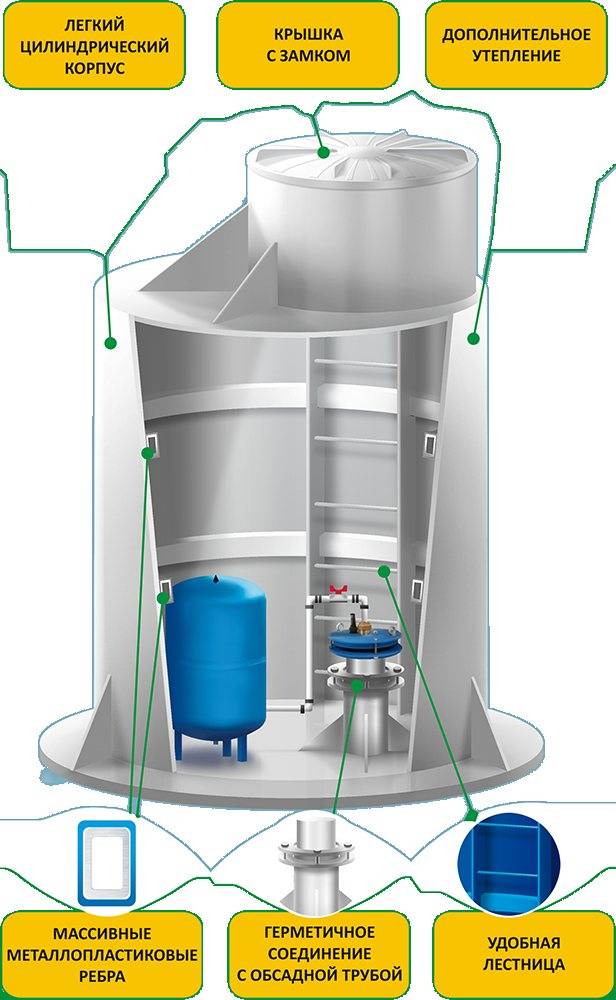

Внутреннее устройство пластикового кессона

Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.

Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.

Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.

Особенности установки металлических и пластиковых емкостей

Установка кессона для скважины своими руками – работа несложная, но в одиночку с ней справиться невозможно. Прежде всего, роют котлован и заливают прочное бетонное основание. После застывания бетона пластиковое или металлическое изделие устанавливают над котлованом на брусках. Затем фиксаторы убирают и медленно опускают емкость в яму, насаживая ее на отрезок трубы. Положение кессона в котловане обязательно выравнивают, используя для контроля уровень. На одну треть высоты корпуса контейнер заливают бетоном.

Установка металлической емкости

После этого к металлическим стенкам приваривают трубы, а в случае пластика герметичности добиваются при помощи специальных уплотняющих деталей. Пространство между стенками емкости и котлована засыпают песком, смешанным с цементом (на 10 частей песка – 1 часть цемента). В некоторых регионах для дополнительного укрепления и утепления полимерного корпуса рекомендуется заливать оставшееся возле стенок пространство бетоном.

Схема установки кессона

Даже тем, кто понял особенности устройства кессона для скважины своими руками, но никогда не сталкивался с подобными работами ранее, рекомендуем обратиться к специалистам и доверить им ответственную работу. Полученные знания пригодятся для контроля процесса и результата.

Как залить бетонные стены

Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.

Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.

По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.
