Применяемые на практике разновидности
Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.
Камеры из пластика абсолютно герметичны, легки и удобны в монтаже. Они могут быть самых разных размеров и форм. К сожалению, сделать их самостоятельно практически невозможно
Практика показывает, что чаще всего на оголовок устанавливают кессон из:
- Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
- Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
- Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
- Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
- Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».
У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.
Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами «за и против» обеих разновидностей.
Конструкция из бетона
Защитные емкости отличаются формой и могут быть изготовлены из различного материала — стали, пластика, полимерпеска, кирпича, колец из бетона. Сейчас стали часто устанавливать устройства из стали и пластика, но бетонный кессон не утратил своей распространенности.
Такая конструкция имеет 5 составляющих:
- Дно может быть изготовлено из бетона, если существует вероятность затопления грунтовыми водами, в противном случае достаточно засыпать нижнюю часть устройства гравием.
- Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту — 1,8 м.
- В качестве перекрытия используют бетонную плиту. Она нужна для защиты устройства от атмосферных осадков. В ней проделывают отверстие под люк.
- Бетон подвержен разрушающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
- Люк необходимо поднять над уровнем земли, используя доборные элементы. Такая мера защитит конструкцию от стихийных бедствий.
Кессон из бетонных колец.
Кессон из бетона целесообразно устанавливать при соблюдении следующих условий:
- грунтовые воды расположены низко;
- проведены подготовительные дренажные мероприятия;
- наличие грузоподъемных устройств;
- монтаж своими руками без привлечения строительных организаций.
Как устроен кессон для скважины?
Кессон – это простое сооружение, которое представляет собой герметичный резервуар, заглубленный в землю. Главная цель обустройства такой конструкции – защита оборудования и водоисточника от подтопления и отрицательных температур. Внутри емкости размещаются:
- оголовок скважины;
- гидроаккумулятор;
- система управления работой насоса (распределительный электрощит, стабилизатор напряжения и т.д.);
- трубопроводы, кабели, запорная арматура;
- лестница для того, чтобы человек, обслуживающий систему водоснабжения, спускался для ревизии или устранения поломки к оголовку и оборудованию.
Устройство кессона для скважины Сверху резервуар закрывается герметично люком, который не пропускает талые и дождевые воды внутрь. В боковых стенках предусмотрены отверстия для введения кабеля и выведения водоподающей трубы.
Сечение бывает круглым, квадратным или прямоугольным. Высота кессона составляет порядка 2 м, а ширина – 1 – 1,5 м. Такие габариты позволят заглубиться от уровня промерзания грунта и позволят производить техобслуживание скважины и сопутствующих элементов. Для обустройства кессона могут быть применены различные материалы.
Установка пластикового кессона для скважины
Кессон – это такое герметичное устройство в форме цилиндра, которое устанавливается в скважинном устье. Его основная задача защищать скважину и оборудование от неблагоприятных условий.
Устанавливать кессон для скважины нужно в несколько этапов
Для того чтобы его установить, необходимо по кругу скважины выкопать котлован, который будет чуть больше самого кессона
Также очень важно не забыть сделать для него неглубокую яму. Когда работа с котлованом будет завершена, можно приступать непосредственно к организационной работе. Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:
Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:
На выроненную землю засыпается песок; Сверху песка засыпается мелкий гравий; После этого идет закладка каркаса из армированного металла, который увеличит жесткость и стойкость конструкции; После этого идет заливка бетона и ожидание его полного высыхания. Далее идет насадка кессона на обсадную трубу. Для удобства она должна выступать из земли на 80-100 см. После насадки можно приступать к установке оголовка
Очень важно все сделать аккуратно. Основа и труба должны быть перпендикулярны друг другу
Когда установка будет завершена, необходимо приступить к закреплению сооружения. Сделать это можно по-разному. Некоторые конструкции оснащены специальными полостями для бетонной заливки. Другие — гидроаккумулятором, который дает возможность просто привязать кессон к опоре.
Когда монтажные работы останутся позади, а почва просохнет, можно засыпать и утрамбовать все промежутки землей. А для того чтобы кессон не деформировался или не всплыл со временем, необходима бетонная заливка. Но делать это можно только после того, как будут выведены труба и электрические кабели. Когда бетон полностью застынет, можно произвести установку насосной системы.
Все о монтаже и подключении
Труба водоснабжения, которая отводится от обсадной колонны, опускается в грунт ниже уровня промерзания. В боковой стенке конструкции для нее предусматривают отверстие. Для установки сооружения роется котлован. Он должен превосходить размер защитной конструкции по ширине/диаметру.
Монтаж кессона из бетонных колец
Стандартные изделия из бетона крепятся друг на друга с помощью металлических пластин. Дополнительно стыки герметизируют цементным раствором. Необходимой мерой является железнение. При этом используется чистый цементный раствор без добавок.
Наиболее предпочтительные материалы для гидроизоляции: гидроизол, стеклоизол. Затем конструкцию утепляют. Для этого применяют пеноизол или пенополиуретан. Альтернативный вариант — пеноплекс.
Монтаж металлического кессона

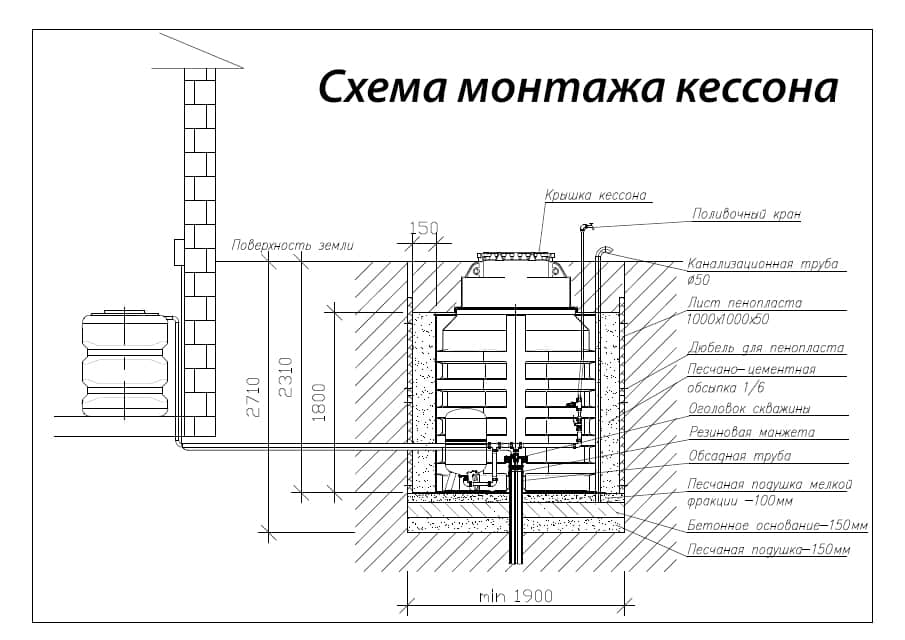

Схема монтажа кессона для скважины.
Последовательность действий:
- готовится котлован;
- обустраивается бетонное основание поверх песчаной подушки (толщина 30 см);
- обсадная труба сразу обрезается, т. к. потом это будет сложно сделать ввиду использования готового сооружения;
- конструкцию опускают на колонну;
- подключают коммуникации;
- выполняется гидроизоляция, теплоизоляция;
- производится обратная засыпка грунтом.
Монтаж пластикового кессона
Гидроизоляция, как и утепление, не производится. Важная особенность — обратная засыпка котлована выполняется с применением цементного раствора (соотношение добавок и цемента 5:1).
Назначение и виды кессонов
Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.
Виды кессонов :
- Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
- Пластиковые кессоны. Производят кессоны из пластика толщиной около 2?3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
- Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.
Классифицировать кессоны можно по различным признакам.
К примеру, по цели назначения:
- Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
- Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.
Также их различают по способу опускания на воду:
- Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
- Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
- Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.
Классификация по типу материала, из которого сделан кессон:
- металлический;
- бетонный;
- пластиковый.
Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.
Что такое кессон
Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.
Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка
В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.
Виды кессонов
Стандартные габариты кессонов различных типов
Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:
- круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
- квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
- прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.
Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.
Пластиковый кессон имеет множество преимуществ перед другими конструкциями
Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.
Устройство и особенности приямков для скважин
Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.
Схематическое изображение кессона для скважины
При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.
Для чего нужен кессон. Особенности его конструкции
Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:
- защищает оборудование от перемерзания;
- плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
- хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
- позволяет подключить напорную магистраль к водопроводу.
Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:
- Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
- Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
- Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
- Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.
Кессон
Конструкция из бетона
Защитные емкости отличаются формой и могут быть изготовлены из различного материала — стали, пластика, полимерпеска, кирпича, колец из бетона. Сейчас стали часто устанавливать устройства из стали и пластика, но бетонный кессон не утратил своей распространенности.
Такая конструкция имеет 5 составляющих:
- Дно может быть изготовлено из бетона, если существует вероятность затопления грунтовыми водами, в противном случае достаточно засыпать нижнюю часть устройства гравием.
- Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту — 1,8 м.
- В качестве перекрытия используют бетонную плиту. Она нужна для защиты устройства от атмосферных осадков. В ней проделывают отверстие под люк.
- Бетон подвержен разрушающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
- Люк необходимо поднять над уровнем земли, используя доборные элементы. Такая мера защитит конструкцию от стихийных бедствий.
Кессон из бетонных колец.
Кессон из бетона целесообразно устанавливать при соблюдении следующих условий:
- грунтовые воды расположены низко;
- проведены подготовительные дренажные мероприятия;
- наличие грузоподъемных устройств;
- монтаж своими руками без привлечения строительных организаций.
Кессон для скважины из бетонных колец своими руками
Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.
Далее следует запастись необходимыми материалами и оборудованием:
- колонкой с перфоратором;
- грузоподъемной техникой;
- горелкой;
- шпателями;
- лопатами;
- болгарками;
- валиками;
- рулетками;
- досками;
- ножами.
На поверхности земли, где будет проводиться копка, делают специальные метки.
Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.
В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.
Земляные работы
Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.
В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.
Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.
Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.
Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.
Копка ямы и обустройство приямка для кессона из бетонных колец:
Гидроизоляция
Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:
- Мастика.
- «Гидропломбы».
- «Гидростоп».
Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.
Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.
Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.
Монтаж
После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:
- Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
- Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
- Промазывают мастикой днище и внутренние поверхности стен кессона.
- Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
- Устанавливают опалубку из металлической арматуры для надежности конструкции.
- Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
- Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.
Процесс монтажа бетонных колец для обустройства скважины:
Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности
Как выбрать кессон для скважины
Одним из первых пунктов, на что обращают внимание дачники — толщина металла стенки кессона. Считается, что 3 мм это плохо, и она быстро проржавеет, а 4 мм стенка это лучший выбор потому, что толстая и дольше будет сохранять свои свойства. Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины
Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины.
Вот то, что определяет правильный кессон:
Главное качественная гидроизоляция. Обычная окраска долго не продержится, а дальше коррозия съест любой толщины металл. К тому же, очень часто, при ручном монтаже кессона, краска повреждается. Поэтому, если денег не много, тогда вместо кессона с толщиной металла 4 мм и гидроизоляцией в виде окраски, покупайте кессон с 3 мм стенкой и делайте хорошую гидроизоляцию на основе битума. Гидроизоляция важней толщины металла! Гидроизоляция металлического кессона изнутри не требуется, достаточно покрасить любой краской и все будет нормально.
Второй, но не менее важный пункт — ввод трубы в кессон. Для этого используется специальная гильза под вашу обсадную трубу. Металлические кессоны с ровным дном не годятся, о них написано здесь.
Третий пункт. Какой кессон лучше круглый или квадратный? Круглый менее удобный потому, как его площадь меньше и установив всю (тоже круглый), в нем места совсем не останется. Обслуживать скважину будет совершенно неудобно. Существуют байки от продавцов, о повышенной жесткости круглого кессона, что его не раздавит и прочее
Не стоит обращаться на это внимание, ничего нигде не раздавит, там просто нет таких напряжений.
Кессон лучше выбрать с горловиной. Он удобней в использовании и его лучше получается защищать от холода.
И последний важный пункт: вывод водоподающей трубы из кессона в дом
Обычно в стенку кессона врезана небольшая труба с двухсторонней резьбой, к внутренней резьбе подходит водоподающая труба от скважины, а от наружной резьбы труба отходит на дом. Это позволяет пройти стенку кессона, но наружная резьба будет закопана под землю и в случае протечки придется все раскапывать и ремонтировать. Это случается достаточно регулярно. Хорошим вариантом будет вварить в стенку кессона гильзу и через нее провести водоподающую трубу, это уберет все соединения внутрь кессона и повысит надежность конструкции. К сожалению, так мало кто умеет делать.
Срок службы таких кессонов запросто превысит срок эксплуатации скважины.
Бетонное сооружение
Защитные камеры изготавливают из разнообразных материалов – металла, пластика, кирпича и бетонных колец. В последнее время популярностью пользуются стальные и пластиковые конструкции, но все же одним из самых распространенных решений остается кессон из бетона. Такое сооружение обязательно имеет следующие составляющие:
- Дно. В местностях, где грунтовые воды подходят близко к устройству, желательно делать бетонное дно для камеры. Если же такая проблема неактуальна, достаточно засыпать низ резервуара гравием.
- Насосное оборудование. Для его установки следует выбирать диаметр колец не менее 150 см, при этом их высота должна составлять около 180 см.
- Бетонные плиты перекрытия. Они устанавливаются для защиты скважины от дождя и снега. Для удобства доступа оборудуются люком.
- Гидроизоляция выполняется обязательно для предотвращения воздействия влаги на сооружение.
- Люк немного поднимают над уровнем грунта, чтобы возможные стихийные бедствия не могли навредить конструкции.
Установка кольца из бетонаИсточник beton-house.com
Для установки бетонного кессона желательно выполнить такие условия:
- Низкий уровень расположенности грунтовых вод в местности;
- Подготовка с проведением дренажных мероприятий;
- Использование оборудования для работы с грузами;
- Самостоятельная установка без помощи сторонних специалистов.
Монтаж кессонаИсточник септик.kiev.ua
Утепление
Если не сделать качественное утепление кессона для скважины и выходящих из него труб то может произойти замерзание воды, а вода при замерзании расширяется и в результате разрушит трубы. При обустройстве кессона скважины под воду пол как правило находится ниже уровня промерзания грунта это делается для того чтобы вода в скважине и в шланге не замерзала зимой. Водопровод от кессона к дому нужно укладывать в траншею глубиной ниже уровня промерзания грунта в данной местности точно так же делается обустройство скважины без кессона только необходимо будет сделать утепление скважины без кессона. Утеплить кессон для скважины от промерзания лучше всего полимерными, органическими и минеральными термо материалами которые не подвержены гниению.
Железный кессон для скважины обладают хорошей теплопроводностью поэтому его нужно обязательно утеплить. Так как метал подвержен коррозии то между утеплителем и металлической стеной должен быть вентиляционный зазор. Чтобы сделать такой зазор делается обвязка кессона металлической сеткой на которую и будет крепится утеплитель.
Кессоны для скважины из пластика обычно предусмотрительно оборудованы полочками для утеплителя. Если вы приобрели пластиковый кессон для скважины без специальных полочек то в таком случае его обматывают минеральными рулонными утеплителем который фиксируют проволокой.
Пластмассовый кессон для колодца необходимо утеплить
Кессон из бетонных колец имеет толщину колец около 15 см, а этого вполне достаточно чтобы при умеренном климате не делать теплоизоляцию. В холодных климатических условиях необходимо такой бетонный кессон для скважины утеплять снаружи. Крышки кессонов также сверху покрывают утеплителем и закрывают его гидроизоляцией, а потом каким-нибудь прочным материалом например листом фанеры или железа.
Что такое кессон: виды и устройство
Кессон – это непроницаемый бак в 2 метра глубиной, служащий дополнительным помещением для скважины. Кессон может быть из пластика, стали, металла, кирпича или бетона. Форма тоже может быть разной: круглой, квадратной и прямоугольной. Он устанавливается на обсадную трубу источника воды, а сверху у него люк, для полноценного доступа к скважине. Кессон должен быть утеплен гидроизоляцией, для предотвращения замерзания воды. Оборудование, установленное внутри кессона:
• Насос; • Запорная арматура, которая перекрывает поток среды; • Приборы для измерения давления воды – манометры; • Фильтры; • Автоматика — насос, который выключается при падении давления ниже нормы; • Бак-гидроаккумулятор.
Садоводы устанавливают в кессон дополнительный отрезок трубы, используемый для орошения грунта.
Сооружение и обустройство конструкции из бетона
Кессон из бетона конструируется по типу кирпичного варианта. Первые три этапа, подразумевающие подготовку котлована и фундамента, являются идентичными, различия начинаются с момента оборудования боковин.
Кессон из бетона
Этапы конструирования:
- Сооружение стенок кессона. Применяются две технологии использования бетонного материала. В первом случае для стенок устанавливается прочная деревянная опалубка, а земляная поверхность котлована покрывается пленкой. В опалубку, в которую предварительно устанавливается металлический каркас, заливается бетонный раствор. Во втором случае используются бетонные кольца для скважины, предварительно обработанные гидроизоляционным раствором. Для их установки требуется помощь подъемной техники;
- При заливке бетона в опалубку необходимо установить патрубки в тех местах, где будут располагаться трубы и кабели. В случае с бетонными кольцами в них аналогично стоит заранее сделать данные отверстия;
- Установка крыши. В качестве верхней части конструкции могут использоваться бетонная плита или щит из деревянных досок. Заранее должны быть продуманы отверстия под люк и вентиляцию.
- Готовый кессон обрабатывается гидроизоляцией и засыпается землей до уровня участка.
Кессон из колец для скважины своими руками создается быстрее, чем вариант с заливкой. Но в связи с большим весом материала, который создает трудности в монтаже конструкции, бетонный вид теряет свою популярность, уступая новым видам из пластика.
Плюсы
Это поможет определить, какой кессон лучше всего соорудить.
| Достоинства | |
| Разновидности | Плюсы |
| Пластиковый |
|
| Железобетонный |
|
| Бетонные кольца |
|
| Кирпичный |
|
| Металлический |
|
