Компрессионные фитинги из чего состоят и как производить их монтаж: Советы +Фото и Видео

Советы по монтажу

Монтаж трубопроводов с помощью компрессионных муфт несложен и его легко выполнить самостоятельно.

Необходимые инструменты и материалы

Вам понадобятся:

два разводных гаечных ключа подходящего размера (определить по диаметру монтируемых фитингов);
сами фитинги и трубы.

Технология сборки

Технология установки муфт и переходников достаточно проста:

с помощью болгарки обрезать заготовку нужного размера;
тщательно зачистить внутренние и внешние заусенцы;
надеть на конец трубы обжимную гайку;
надеть уплотнительное кольцо;
надеть упорное кольцо;
приставить к цанге и накрутить вручную обжимную гайку, при этом следить, чтобы гайка не перекашивались; гайка зажмет обжимное и уплотнительное кольцо таким образом, что соединение станет герметичным;
несильно затянуть соединение при помощи гаечного ключа. Без фанатизма! – может лопнуть и пластиковый фитинг и трубка;
лучше одним ключом крутить гайку, а вторым фиксировать цангу.

Обычно при наличии некоторого опыта не раскручивают муфту на составляющие, а просто слегка откручивают обжимную гайку и вставляют заготовку (с некоторым усилием, иначе герметичности не получится), затем закручивают гайку.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

Резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками.
Затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами.
Зачистку и склеивание производят насухо.
При образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

Заглушка на канализационную трубу должникам – как её устанавливают, как убрать самостоятельно

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

Источник

Технические специфики соединители компрессионные для полиэтиленовых трубо-проводов

Сегодняшняя промышленность выпускает довольно широкую номенклатуру подобных изделий

Чтобы соединение было непроницаемым, при их покупке важно знать диаметр соединяемых ПНД труб и сравнить значение данного показателя с соответствующими параметрами соединителей. Не будет ненужным также узнать, подойдут ли их технические специфики возможным эксплуатационным требованиям (к примеру, давление среды работы)

Подходящие данные вы сможете найти в инструкции по эксплуатированию данных деталей.

Информацию о диаметрах наиболее распространённых соединители компрессионные вы узнаете, изучив ниже размещённую таблицу. Мерная единица – миллиметры и дюймы.

Таблица 1

110?90	110?4?	63?2?63	32,0?1?	90?90	50?1 1/2?x50	50?1?
75?63	1/2?x50 50?1?	40?1 1/4?x40	25,0?1?	63?63	32,0?1?x32	40?1?
50?40	25?1?25	25?1?x25	25,0?1/2?	40?40	25?1?x25	32?1?
32?25	20?3/4?x20	20,0?3/4?20	20,0?1/2?	20?20	20,0?1/2?x20	25?1/2?

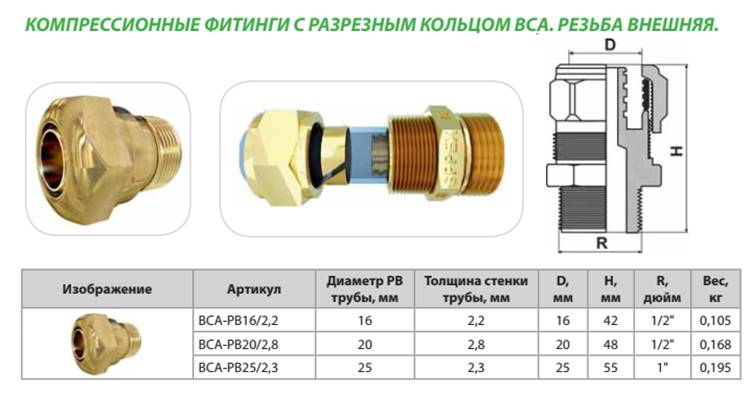

Конструктивные особенности компрессионной муфты

Резьбовые соединения применялись при монтаже инженерных коммуникаций позволяли собрать в единую разъемную конструкцию, которую можно было легко демонтировать для проведения ремонтных работ, например.

Слабое место таких конструкций — не только сложности в установке, при которой нужно было вращать либо трубу, либо фитинг, но и недостаточная герметичность, соединение плохо противостояло ударам и микровибрациям.

Муфта предназначена для фиксирования труб в месте стыка, чтобы обеспечить механическое плотное прилегание всех частей к стенкам трубопровода, сжимая и укрепляя соединение труб между собой.

Деталь состоит из пяти основных элементов:

корпус;
кольцо уплотнительное для зажима в месте стыка;
зажимное кольцо для внешней фиксации соединения, предохраняющее от развинчивания муфты в результате гидроударов или других механических воздействий;
втулка для удержания уплотнительного кольца;
крышка гайка для прочности всей конструкции.

Современный комфорт дома

В системах водоснабжения

А чтобы его создавать, нам нужны все жизненноважных коммуникационные системы в нашем жилье, которые в частности состоят из различных деталей.

Основные требования, которые выдвигаются к трубопроводу – это качественные материалы, прочность соединения и долгий срок службы. Чтобы достичь этой цели, необходимо использоваться хороший материал труб и соединительных элементов. Фитинг, как раз тот элемент системы, без которого не обойтись.

Виды фитинга

Переходник;
Штуцер.
Муфта;
Заглушка;
Тройник.

С учетом места использования фитинг делится на промежуточный и присоединительный. В случае соединения труб одинакового размера, требуются прямые узлы.

В зависимости от способа соединения данные элементы подразделяются на:

Обжимные фитинги – оснащены особым кольцом для уплотнения, которое обеспечивает герметичное соединение труб.
Пуш-фитинги используются для всех типов труб.
Компрессионные фитинги для труб отличаются легкостью установки и имеют определенную популярность.
Резьбовые фитинги – это самый древний способ соединения труб, имеющий резьбу с внешней стороны. Их необходимо накручивать на трубу.
Пресс-фитинги для металлопластиковых труб.

Классификация элементов для соединения труб в зависимости от материала изготовления:

Чугунный фитинг.
Стальной фитинг.
Латунный фитинг для труб.
Бронзовый фитинг.
Пластиковый фитинг
Металлопластиковый фитинг.
Медный фитинг.

Примечание.

Пуш-фитинги – это новаторское решение, которое предлагает рынок строительных материалов. Обрел свою популярность благодаря универсальности использования.
Фитинг из бронзы по праву считается самым лучшим соединительным элементом. Он изготовлен из чистого сплава с высоким уровнем экологичности, который имеет антикоррозийные свойства и используется в системах газо- и водопровода.
Фитинг из латуни зачастую применяется в качестве соединительного элемента в системах водопровода и отопления. Детали имеют особое покрытие, устойчивое к ржавчине.
Хромированный фитинг отлично противостоит окислению.

Способы монтажа

Монтаж изделий

Для монтажа фитингов понадобятся специальные инструменты: труборез или ножницы для резки, расширитель, гидравлический пресс, плоскогубцы.

Монтаж компрессионным способом

Монтаж компрессионными фитингами – один из самых простых способов стыковки. Для работы понадобится разводной ключ. Порядок установки:

На стыковочный край трубы резьбой в сторону соединителя надевают обжимную гайку.
На расстоянии 1 мм от края располагают разрезное кольцо.
В отверстие до упора вставляют штуцер так, чтобы он оказался под кольцом.
Разводным ключом затягивают обжимную гайку. Главное, сильно не перетягивать, иначе можно повредить резьбу.

Монтаж прессованным способом

Пресс-фитинги дают прочное и цельное соединение без возможности демонтажа. Для работы понадобится цанговый расширитель. Порядок установки:

На отрезок трубы надевают обжимное кольцо или гильзу. Располагают его на расстоянии нескольких сантиметров от края.
Увеличивают отверстие трубы, вставив в нее расширитель. Ее диаметр должен совпадать с размером фитинга.
Вставляют фитинг. Труба сожмется и обхватит его штуцер. Дополнительную фиксацию обеспечивают натягиванием пресс-кольца.

Это монтаж, при котором отсутствует внешнее давление, а качество и надежность соединения обеспечивают свойства сшитого полиэтилена.

Монтаж аксиальным способом

Способ, похожий на предыдущий, но здесь понадобятся два инструмента: трубный расширитель и натяжные пресс-клещи. Гильзу надевают на трубу, конец трубы расширяют, в отверстие вставляют штуцер фитинга и при помощи натяжного инструмента гильзу натягивают на трубу из-за чего она плотно прижимается к штуцеру фитинга.

Монтаж электросварным способом

Для работы понадобится специальный сварочный аппарат. Если электросварные фитинги не имеют ограничительной отметки, то следует вставлять так, чтобы стык труб был посередине фитинга. Главное, чтобы расстояние между срезами было не больше толщины стенки трубы:

На срез трубы надевают фитинг, а к его клеммам подключают сварочный аппарат.
Сварка происходит в автоматическом режиме при нагреве до 170 градусов.
Дают соединению остыть в течение получаса и проверяют его надежность.

Отвод 45 градусов

Отвод полиэтиленовый (колено, полуотвод) используют для поворота трубопровода на угол на 45 градусов. Сварка происходит при помощи электромуфты или прямого стыка. Полиэтилен ПЭ 100 Рабочее давление: газ 1,0 МПа / вода 1,6 Мпа
	d	Вес, кг	e	L	z
20	0,025	1,9	52	70
25	0,030	2,3	57	75
32	0,045	2,9	67	90
40	0,050	3,7	74	96
50	0,121	4,6	62	78
63	0,224	5,8	66	90
75	0,285	6,8	71	90
90	0,485	8,2	83	105
110	0,840	10,0	80	120
125	1,170	11,4	99	135
140	1,600	12,7	121	164
160	2,420	14,6	98	170
180	3,411	16,4	143	190
200	4,700	18,2	153	205
225	6,120	20,5	120	210
250	8,300	22,7	133	220
280	10,600	25,4	144	320
315	13,300	28,6	145	250
400	—	—	—	—

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Основные ошибки монтажа

До ремонта фитингов обычно не доходит. Любую неисправность в узле проще устранить заменой соединителя. Но многих проблем и трудностей можно избежать еще во время монтажа. Работать следует в подготовленном месте, мусор и грязь не должны попасть в места соединений.

Перед работой следует подготовить схему трубопровода, чтобы сразу разложить нужное количество фитингов. А трубы заранее закрепить на стене или полу специальными клипсами-держателями, так как из-за высокой пластичности полиэтилена они будут постоянно возвращаться в исходное положение.

Качество монтажа зависит от среза трубы. Его плоскость должна быть перпендикулярна продольной оси, а края максимально ровными – без надрезов, заусенцев и волн. От этого зависит прочность и герметичность соединения.

Метод соединения опрессовкой

Прессовые фитинги для соединения труб из металлопластика довольно просты в использовании, их конструкция представлена на рисунке.

Устройство пресс фитинга Valtec (Валтек) для труб из металлопластика

Расшифровка обозначений на рисунке:

a – штуцер, для его изготовления, как правило, применяются латунные сплавы;
b- диэлектрические пластиковые кольца;
c – сделанная в виде кольца уплотнительная прокладка;
d, f – обжимные гильзы;
е – металлопластиковая труба;
g- хвостовик фитинга (вставляется в трубу).

У метода опрессовки есть свои неоспоримые достоинства, основными из которых являются:

обеспечивается высококачественное соединение;
допускается установка в системе отопления «Теплый пол», а также допускается скрытое расположение в стенах;
монтаж производится в течение нескольких минут.

У опрессовки есть свои недостатки, к их числу можно причислить:

обязательное наличие пресс-машины, она может иметь ручной или механический привод;

Набор инструментов для обжима

устройство нельзя использовать повторно, после того, как произведен демонтаж, их выбрасывают вместе с куском трубы.

Прежде чем купить пресс фитинги, используемые для соединения труб из металлопластика, убедитесь в их качестве, китайские аналоги значительно дешевле изделий, которые выпускают такие производители как: Henco, Far, Ltm, Pexal, Valsir, Tiemme, но уступают им в надежности.

Преимущества использования полиэтиленовых труб

Украшением любой деятельности при внедрении новых материалов или технологий всегда была оценка с точки зрения пользы. Именно ожидаемый положительный эффект— венец усилий разработчиков: ученых, инженеров, конструкторов. Давайте посмотрим чего ж они все вместе добились.

Вот лишь некоторые преимущества:

Этот материал дешевле любых других, срок службы при этом составляет не менее 50 лет.
Полиэтилен, как материал, стойкий к большому числу агрессивных сред, а значит его диапазон применения для их перекачки очень широкий.
«Блуждающие токи» для ПНД труб не страшны, а значит, обслуживание катодной защиты не требуется.
Вес в 5−9 раз меньше металлических, а это позволяет делать монтаж с меньшей нагрузкой на грунт и значительно дешевле.
Сварка встык значительно дешевле электросварки металлических.
Высокая морозоустойчивость, сейсмоустойчивость и экологичность.
В трубах ПНД не образуются грибки и бактерии.

Как видите, плюсов достаточно, но учтите, что трубы следует выбирать исходя из потребностей.

Преимущества и недостатки

Приспособления данного типа обладают следующими достоинствами:

большим запасом прочности;

длительным сроком службы;
ремонтопригодностью;
возможностью повторного использования;
стойкостью к коррозии, агрессивным веществам и температурным перепадам;
экологической чистотой, поэтому могут применяться для сборки питьевого водопровода;
способностью обеспечить полный охват трубы по всему периметру благодаря гибкому кольцевому захвату в виде «цанги»;
простотой монтажа;
невысокой стоимостью.

Однако и существует ряд недостатков:

более высокая стоимость, чем у приварных изделий;
с течением времени зажим может ослабеть, поэтому необходимо периодически подтягивать гайку;
существуют ограничения по выбору способа прокладки трубопроводов, соединённых компрессионными изделиями — их нельзя замуровывать в стены или покрывать штукатуркой, так как к фитингам всегда должен быть обеспечен свободный доступ

Для скрытого монтажа или подземных канализационных трубопроводов больше подходят электросварные муфты;
монтаж подобных изделий должен выполняться с осторожностью, чтобы при затягивании не треснули гайка или корпус изделий, особенно изготовленных из полиэтилена.

Преимущества конструкционного решения

Конструкция фитингов, которые реализует Группа ПОЛИПЛАСТИК, позволяет монтировать трубопроводы без специнструментов и дополнительного оборудования. Должная герметизация обеспечивается благодаря конструкционному решению с резиновым кольцом-уплотнителем. Оно размещается в гнезде корпуса и служит демпфером, который гасит импульсную ударную нагрузку. Гайка в фитинге конусообразная, и, когда она завинчивается, фальцевое кольцо плотно зажимает полипропиленовую трубу.

Обращаем внимание: при разборе и вторичной установке соединителей резиновые уплотнительные кольца в обязательном порядке заменяются новыми

Выбираем фитинги для полипропиленовых труб: что следует обязательно учесть

Чтобы приобрести подходящий фитинг, мы советуем обратить внимание на:

особенности эксплуатации трубопроводной системы. Внимания заслуживает не только максимальное давление, температура внутри системы, но и окружающая среда;
назначение. Следует убедиться, что выбранный фитинг предназначен для полипропиленовых труб, а не ПВХ;
способ соединения. При выборе сварки следует убедиться в наличии необходимого оборудования;
конструктивные особенности и геометрические параметры;
гарантийный срок службы. У известных производителей он обычно 7 и более лет.

При большом ассортименте бывает сложно сделать правильный выбор

Виды и ассортимент

Элементы соединения для труб из металлопластика (например, электросварная муфта ПНД) классифицируют по способам фиксации.

Такая классификация разделяет ассортимент на:

разъемный фитинг – изделия закрепляются при помощи цанговых узлов с резьбовой парой;
компрессионный фитинг – изделия закрепляются при помощи обжимного кольца и гайки;
неразъемный или пресс-фитинг – изделия закрепляется при помощи запрессовки.

При выборе фитинга (как соединить трубу ПНД с металлической) нужно знать характеристики всех видов.

При руководстве ценой можно выбрать некачественные изделия. В этом случае места соединений не будут надёжны и долговечны.

Указанные выше виды элементов отличаются только способом закрепления, ассортимент у них один и тот же. Соединительные элементы, вне зависимости от производителя, подразделяются на четыре группы:

муфты для стыка двух труб;
крестовины и тройники, предназначенные для разветвления трубопровода;
запорные элементы – кран, вентиль, клапан;
фигурные элементы, предназначенные для обвода без соединения труб.

Возможны комбинации перечисленных элементов, например, крестовины с шаровым краном.

Перед приобретением фитингов лучше проконсультироваться с сантехником, который подскажет, в каком месте какой элемент наиболее уместен.

Преимущества использования компрессионных фитингов

Правильный монтаж компрессионных фитингов для труб ПНД обеспечит герметичный стык в трубопроводах из полиэтилена. В числе достоинств использования этих конструкционных элементов отмечаются:

легкость сборки и монтажа — все работы по устройству сантехнических конструкций проводятся быстро, ведь для монтажа компрессионных фитингов не нужна предварительная подготовка труб;
для такого соединения не нужна специальная подготовка — все работы могут быть проведены самостоятельно;
конструкции не только легко собираются, но и легко ремонтируются — все ремонтные работы с фитингами отличаются высокой скоростью исполнения, поскольку не нуждаются в специфическом инструменте и не требуют реализации особенных технологий;
возможность многократного использования — компрессионные фитинги, посредством которых осуществляется сборка ПНД-трубопровода, могут устанавливаться, а затем разбираться сколько угодно раз. На практике, считается, что монтаж/демонтаж таких конструкций может проводиться до 10 раз, при этом соединение не утратит своей надежности;
Пример использования ПНД-фитингов при устройстве летнего водопровода
стабильность, невосприимчивость к коррозии — такие фитинги выпускаются их тех материалов, которые вне зависимости от температуры и условий эксплуатации не взаимодействуют с водой. Повреждения, связанные с коррозионными процессами, в данном случае исключены;
универсальность — эти типы фитингов могут использоваться для водопроводных систем различного типа;
высокие показатели качества, безопасности и гигиеничности, что позволяет без ограничений использовать данные устройства на питьевых водопроводах.

Сфера применения компрессионных муфт

Муфты компрессионные активно используются во многих сферах — ЖКХ, строительство, практически все виды коммуникаций (водопровод, канализация), нефтегазовая и химическая промышленность. В зависимости от назначения муфты могут быть с наружной или внутренней резьбой. Такие муфты используется для соединения элементов трубопровода из разных материалов или прочими фитинговыми элементами, у которых есть резьбовое соединение — краны, клапаны, переходники.

Компрессионные муфты бывают нескольких размеров. Одними из наиболее популярных являются муфты компрессионные 63 и 110 мм. Размер муфты зависит от диаметра трубы, то есть если Вы используете трубы с диаметром 63 мм, то и купить Вам понадобится компрессионную муфту с диаметров 63 мм.

Материал для компрессионных муфт выбирается в зависимости от назначения трубопровода. Например, напорный трубопровод требует применения металлических муфт, а для безнапорного трубопровода могут использоваться полиэтиленовые компрессорные муфты. Материал корпуса муфт может варьироваться — пластик или металл — сталь, чугун или латунь.

Использование компрессионных муфт позволяет облегчить монтаж трубопровода, создать в нём необходимые разветвления, уменьшить или увеличить диаметр труб и создать герметичную систему.

Виды соединения ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Монтаж муфт различного типа

Все муфтовые соединения ПНД требуют предварительной подготовки пластиковых труб. Для максимально прочного и герметичного соединения после обрезки их необходимо очистить от загрязнений и удалить заусенцы, оставшиеся после режущего инструмента. Также желательно обезжирить трубу.

Установка соединительных муфт

Для монтажа муфты ПНД необходимо подобрать изделие равного диаметра с соединяемой трубой. Алгоритм соединения выглядит так:

пластиковую трубу помещают во втулку;
внешнюю гайку, надетую на трубу предварительно, закручивают до предела по часовой стрелке.

Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях

Монтаж компрессионных муфт

Для установки компрессионной (обжимной) муфты необходимо:

открутить внешнюю цветную гайку;
завести гайку за белое обжимное кольцо;
поместить трубу в тело муфты, отодвигая белое обжимное кольцо до упора;
внешнюю цветную гайку закрутить вручную или с помощью ключа до отказа.

Установка электромуфты

Для соединения труб посредством электросварной муфты требует специального токоподающего прибора, который должен привести в действие нагревательную спираль и расплавить пластик в месте соединения. Это может быть простой портативный трансформатор или другой прибор, создающий постоянный ток.

фитинг надевается поверх трубы;
клеммы муфты подключаются к переносному трансформатору;
ток из включенного трансформатора подается к термоспирали, которая за несколько минут расплавляет полимер и создает герметичный стык.

Выдержав необходимое время для плавки полиэтилена, нужно отключить трансформатор и дождаться остывания муфты (в среднем это занимает до 20 минут). Двигать ее до затвердевания полимера не рекомендуется, чтобы не нарушить однородную структуру фитинга.

Назначение и область применения

Даже простейшие системы водопровода и канализации, собранные из труб ПНД, состоят из большого количества ответвлений труб, запорной, регулирующей и контрольно измерительной арматуры. Они могут стыковаться между собой под разными углами, что усложняет процесс монтажных работ. Чтобы их соединить с помощью сварки требуется наличие сварочного оборудования и источника электрической энергии, который есть далеко не на всех участках. А с помощью муфт ПНД можно в считанные минуты собрать систему с участками труб под любым углом, причём место стыка будет прочным и долговечным, и эксплуатировать её практически сразу по завершению монтажного процесса.

Полиэтиленовые муфты могут быть использованы для сооружения трубопроводных систем:

подачи воды;
канализационных;
защиты силовых кабелей электросетей;
защиты кабелей связи;
орошения в теплицах;
нефте- и газопроводов;
химической отрасли;
сельскохозяйственного назначения;
гидроизоляционных оболочек теплотрасс и т. д.

Компрессионные фитинги для труб из полиэтилена, и какие виды бывают: +Фото и Видео
