Конструкции регуляторов давления воды до 4 атмосфер

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

  • Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

    Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

    Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

    Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

  • Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
  • Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

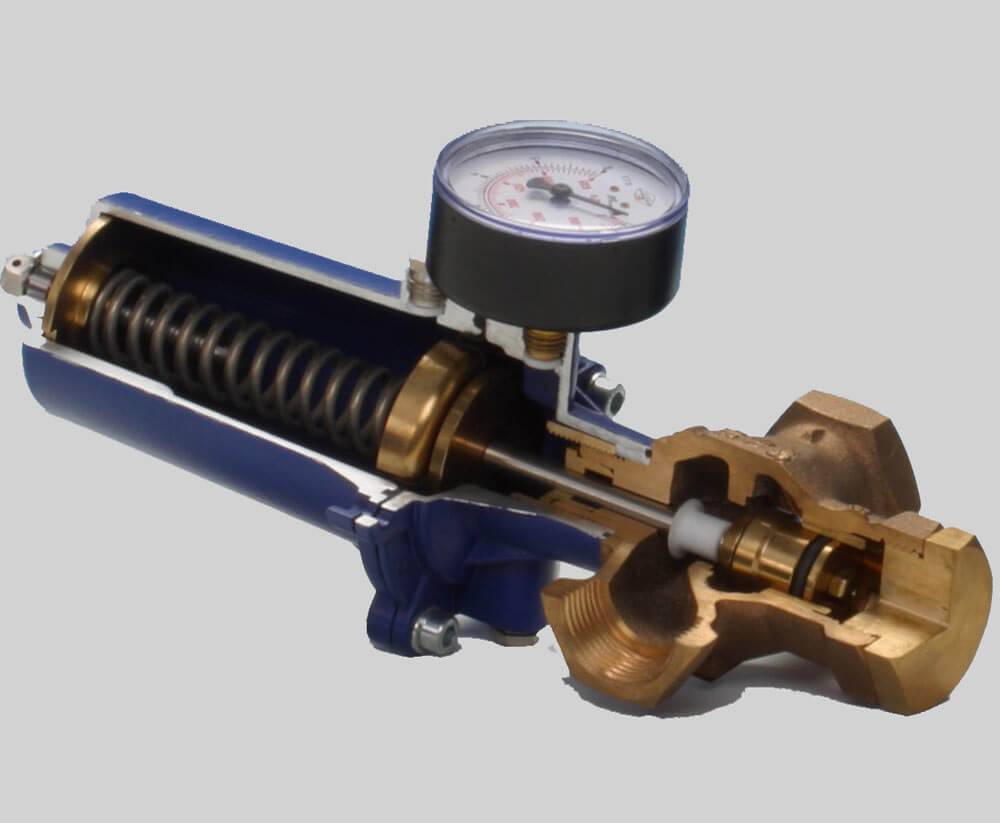

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Принцип работы мембранного регулятора давления воды после себя

Такой регулятор давления состоит из следующих частей (см. рис):

  • A – Вход клапана;
  • B – Выход клапана;
  • C – Патрубок к мембранной камере;
  • D – Мембранная камера;
  • E – Пружина;
  • F – Запорный диск.

Устройство регулятора давления воды «после себя».

Работает он следующим образом:

  1. Когда давление воды после запорного диска увеличивается, она наполняет мембранную камеру;
  2. По мере заполнения мембранной камеры, мембрана давит на шток, соединенный с запорным диском;
  3. Диск перекрывает отверстие в клапане и давление после клапана снижается.

При уменьшении давления происходит следующее:

  1. Вода из мембранной камеры по патрубку возвращается в клапан;
  2. Давление в камере уменьшается, пружина оттягивает запорный диск;
  3. Поток воды через отверстие в клапане увеличивается и давление поднимается.

Принцип работы регулятора давления воды после себя.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

  • Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
  • Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

  • Износ клапанов;
  • Засорение каналов;
  • Засорение фильтров;
  • Проседание или поломка пружин;
  • Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

Регулятор давления воды в квартире: как регулировать прибор?

Первичная настройка регулятора давления воды происходит на предприятии-изготовителе. Предустановочное давление бытовых моделей составляет 3 бар. Самостоятельно регулировать заданные производителем значения нужно в том случае, если давление регулятора не совпадает с рабочими параметрами водопровода.

В этом случае возникает вопрос: как регулировать?. Регулятор давления воды в квартире, оборудованный манометром, не доставит никаких проблем. Вращая регулировочный винт, добиваются показаний манометра, соответствующих паспортным данным наиболее уязвимого оборудования, включенного в систему водоснабжения.

Если в корпусе регулятора не предусмотрено врезное гнездо для установки манометра, то его устанавливают на водопровод отдельно. Класс точности манометра и диапазон измерений должны соответствовать нагрузке сети по давлению. Погрешность калибровки может отрицательно повлиять на работу бытовых гидравлических устройств. Регулирование редуктора вслепую, без четкого визуального представления результата — невозможно.

Устройство и принцип работы регулятора давления

Существует множество конструкций регуляторов давлений, однако все они построены по единым принципам и работают одинаково. Если говорить кратко, то регулятор давления — это система клапанов, которые осуществляют включение и отключение компрессора от пневмосистемы, а также производят аварийный сброс давления.

Обычно в регуляторе давления предусмотрено четыре клапана:

  • Впускной и выпускной клапаны — обеспечивают включение и отключение компрессора к пневматической системе, данные клапаны управляются системой из уравновешивающего поршня и уравновешивающей пружины, расположенной в специальном кожухе;
  • Разгрузочный клапан — наравне с уравновешивающим поршнем и пружиной обеспечивает управление впускным и выпускным клапанами, а также выполняет функции предохранительного клапана, сбрасывающего излишнее давление;
  • Обратный клапан — предотвращает утечку воздуха из ресиверов и пневматической системы при отключении от нее компрессора.

В различных моделях регуляторов количество и функции клапанов могут отличаться. Так, в некоторых регуляторах, используемых на автомобилях ЗИЛ, присутствуют только впускной и выпускной клапаны (которые также берут на себя роль обратного клапана), а разгрузочный клапан служит только для управления регулятором, но не выполняет функции предохранительного клапана. Однако чаще используются регуляторы давления, в которых присутствуют все четыре описанных выше клапана.

Работа регулятора давления в общем случае сводится к следующему. При давлении в пневмосистеме, лежащем в пределах нормы, клапаны открыты таким образом, что воздух от компрессора свободно поступает в ресиверы и дальше — к потребителям. В момент, когда давление становится слишком высоким, впускной и выпускной клапаны под действием разгрузочного клапана, а также уравновешивающего поршня и пружины, изменяют путь воздуха от компрессора — отключают его от пневмосистемы и направляют в атмосферу. В этот момент обратный клапан закрывается, не допуская утечку сжатого воздуха их ресиверов и понижения давления в системе. Если же давление в системе падает ниже нормы, то впускной и выпускной клапаны открываются таким образом, что вновь направляют воздух от компрессора в ресиверы.

Если по каким-либо причинам компрессор не отключился от пневматической системы при достижении максимально допустимого давления, то вскоре сработает разгрузочный клапан — он произведет сброс давления и обеспечит защиту компонентов системы от поломок.

Как нетрудно заметить, установленный на автомобиле компрессор работает постоянно, а управление давлением в пневматической системе осуществляется только регулятором давления. Связано это с тем, что включение и отключение компрессора реализовать гораздо сложнее, чем распределить поток сжатого воздуха, да и прерывистая работа значительно снижает ресурс компрессора.

Необходимо отметить, что в состав регулятора давления помимо клапанов входит и несколько дополнительных компонентов. В первую очередь — воздушные фильтры на входе и выходе регулятора, которые защищают пневмосистему от попадания в нее твердых частиц от компрессора.

Также регулятор может быть оснащен шумоглушителем, который снижает уровень шума при отключении компрессора от пневмосистемы и при аварийном сбросе давления. Шумоглушитель обычно представляет собой небольшую цилиндрическую деталь, которая с помощью резьбового соединения крепится к регулятору со стороны разгрузочного клапана. Внутри шумоглушителя находится ряд расположенных на определенном расстоянии друг от друга пластин, которые разбивают проходящий через них поток воздуха, чем и достигается снижение уровня шума.

Принцип работы регулятора давления

Конструкция регулятора изображена на рисунке.

В случае значительного превышения выходного давления по отношению к настроенному (это возможно, к примеру, при резком воздействии на пневмоцилиндр какой либо массы, компрессии со стороны потребителя) происходит следующее:

  • Высокое давление в камере А воздействует на мембрану 4, вследствие чего она выгибается, сжимая пружину 1.
  • Тарельчатый клапан 9 отсекает выход воздушного редуктора от входа, это происходит т.к. на шток 3 больше не действует усилие со стороны мембраны 4. Тарельчатый клапан закрывается под действием усилия создаваемого пружиной 2 и давления в камере В.
  • После того как мембрана 4 выгнулась, её жесткий центр 7 вышел из контакта со штоком 3, который перекрывал отверстие в жестком центре. Через открывшееся отверстие излишки сжатого воздуха со стороны потребителя выходят в атмосферу, это продолжается до тех пор, пока давление на выходе регулятора не станет равным настроенному.

Разновидности регуляторов давления

Современные редукторы давления воды весьма востребованы и разнообразны, что позволяет выполнить классификацию этих устройств с учётом нескольких признаков:

показатель производительности

Основной из критериев при выборе, который позволяет подразделить регулирующие давление воды устройства на бытовой, коммерческий и промышленный типы. Параметры производительности бытового типа устройств не превышают трёх кубометров в час.

Для коммерческих редукторов этот показатель составляет от трёх до пятнадцати кубометров, а промышленный тип регуляторов обладает производительностью свыше пятнадцати кубометров за такой же период времени.

принцип подключения

Для подключения в условиях двух дюймовых трубопроводов использованию подлежит резьбовой тип редуктора. Фланцевая разновидность применяется для обустройства труб, обладающих более значительными размерами диаметра.

регулирующий диапазон

Устройства могут быть представлены как редукторами с показателями широкого диапазона регулировки, так и тонко настраиваемым оборудованием. Для устройств широкого диапазона характерны параметры в 1,5–12 бар. Тонко настраиваемый редуктор имеет ограничение в диапазоне 0,5–2 бар.

максимальное давление на вход

Выпускаются приборы для установки в водопроводных системах с параметрами давления не более шестнадцати бар или более мощные устройства, позволяющие выдерживать почти двадцать пять бар.

максимальный рабочий температурный режим

Приборы для холодного водоснабжения с максимальным значением в 40 °C и регуляторы для установки на систему горячего водоснабжения, которые выдерживают температурный режим в 70 °C.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

  • именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
  • обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
  • создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

  • нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
  • большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
  • высокий напор любит не вся сантехника, повышается риск протечек;
  • слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

  • исходя из количества точек водоразбора:
    • 1–2 — объем от 20 до 50 л;
    • 3–4 — 80…100 л;
    • 4–5 — 150…200 л;
  • исходя из мощности наоса:
    • 0.5 кВт — 24 л;
    • 1 кВт — 50 л;
    • 1.5 кВт — 100 л.

Правильная установка регулятора давления воды

Монтаж регулятора давления не составляет труда. При его установке или врезке в систему все делается так же, как и при монтаже любого сантехустройства или запорной арматуры. Но есть определенные правила, которые следует знать.

В квартире

Установка регулятора давления воды в квартире требует соблюдения следующих правил:

  1. Регулятор должен быть установлен на входе в систему отопления и регулировать давление «после себя»;
  2. Перед регулятором и после него необходимо установить (если их нет) шаровые вентили на случай необходимости демонтажа;
  3. Перед регулятором обязательно установите фильтр грубой очистки;
  4. Если установлен обычный или автоматический воздухоотводчик, регулятор должен быть расположен после него.
  5. Строго соблюдайте направленность потока воды;
  6. Нельзя устанавливать регулятор давления воды «вверх ногами»;
  7. Чем ближе расположен регулятор к стояку – тем лучше.

В частном доме

При установке регулятора давления в частном доме учитывайте следующее:

  1. У вас должна быть возможность демонтировать регулятор – установите перед ним и после него шаровые краны;
  2. Регулятор давления «до себя» устанавливают перед насосом, «после себя» – за насосом;
  3. Если в системе нет фильтра грубой очистки – установите его перед регулятором и циркуляционным насосом;
  4. Если в системе циркулирует не вода, а теплоноситель, убедитесь, что он не повредит механизмы и прокладки устройства, прочтите спецификацию к теплоносителю;
  5. Соблюдайте направленность потока при монтаже регулятора;
  6. Не устанавливайте устройство вверх ногами.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

  • заборный водопровод;
  • реле-регулятор;
  • манометр;
  • подающий трубопровод;
  • гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

  • фильтры грубой и тонкой очистки;
  • обратные клапаны;
  • запорная арматура.

Как работает автоматический регулятор давления

По своему принципу работы автоматический регулятор похож на поршневой. Разница лишь в том, что в роли поршня в нем выступает мембрана (см. рис), а заслонка подпружинена.Устройство автоматического мембранного регулятора давления.

При повышении давления входящей воды, она толкает мембрану вверх. Та тянет за собой заслонку и отверстие частично перекрывается. При этом давление выходящего потока уменьшается.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается больше и давление на выходе повышается.

Отличительной особенностью автоматических мембранных клапанов является наличие второй пружины на заслонке. Она позволяет более точно регулировать давление. настройка необходимого давления на выходе осуществляется с помощью регулировочного винта.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

  • Перекрыть поступление воды в систему.
  • Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
  • Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
  • Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Трудности выбора

При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:

  • Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
  • Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
  • Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
  • Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
  • Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
  • Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.

Назначение регуляторов давления

Спектр применения регулятора давления довольно широк. РДВ применяется как в быту, так и на коммерческих и промышленных предприятиях. Для использования в многоэтажном, частном доме или в водопроводе на даче ,обычно применяются поршневые и клапанные устройства. Для коммерческого и промышленного, принцип работы регулятора определяется характеристиками объекта применения.

Сферы применения РДВ

  • Системы магистрального водоснабжения – куда входят: — Водоснабжение коммунального хозяйства – квартиры, частные дома.— Коммерческие предприятия – магазины, офисные помещения.— Промышленные предприятия – это заводы, производственные комбинаты и так далее.
  • Системы пожаротушения, в которых поддержание стабильного и постоянного давления в системе жизненно необходимо.
  • Системы водозабора, обеспечивающие водой целые поселки и города, требую поддержания давления в трубах на постоянном уровне.
  • Насосные станции (ЦТП и прочие), состоящие в общей системе подачи холодной и горячей воды для населения.
  • Системы полива и мелиорации, использующиеся в земледельческих и животноводческих комбинатах.

Настройка уровня давления

После установки прибора производится его регулировка в целях установки требуемого давления. Эта процедура осуществляется при нулевом расходе воды. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. На редукторе имеется регулировочный винт. Прибор комплектуется специальным ключом, с помощью которого осуществляется регулировка. Чтобы увеличить давление в системе водоснабжения винт поворачивается ключом в направлении часовой стрелки. Затем необходимо медленно раскручивать регулировочный винт в противоположную сторону, пока давление не достигнет величины 3-х атмосфер.

Устройство устанавливается сразу после счетчика расхода воды при его наличии. При отсутствии водяного счетчика агрегат монтируется до первого разветвления водопроводной системы. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке.

Редуктор – это автоматизированный прибор для водопроводной сети. Специфических требований по его обслуживанию и уходу нет. Настраивать его необходимо 1 раз после установки. При дальнейшей эксплуатации 1 раз в полгода можно самостоятельно провести корректировку давления в случае необходимости. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана. При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Желательно, чтобы в его конструкцию входил манометр.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
