Ливневая система водоотведения на даче своими руками: устройство канализации и монтаж своими руками- Виды +Фото и Видео

Технология ливневой канализации

Компоненты ливневой канализации

Базовая схема ливневки включает в себя такие основные компоненты:

Водосточные трубы, желоба и воронки: ливневка на крыше и то, из чего состоит система отвода воды с кровли здания.
Дождеприемники, колодцы точечного водосбора.
Ведущие к коллекторам трубы, проходящие под землей. В итоге все стоки, идущие по системе ливневой канализации, попадают в коллекторы.
Специальная система лотков, которую включает линейный водоотвод.

К зонам такого типа относятся трассы, парковки, тротуары, дорожки, игровые площадки и прочие объекты. При этом необходимо организовать поверхность зоны таким образом, чтобы она находилась под уклоном небольшой величины к точке (точечный) или линии (дренаж линейного типа) водосбора.

Полноценная установка ливневки предполагает наличие элементов следующего типа:

заглушки, препятствующие току воды в обратном направлении;
пескоуловители;
сифоны, препятствующие распространению запахов из канализационного коллектора.

Принцип водоотведения

Устройство ливневки должно соответствовать главному ее принципу – сточные воды собираются с крыши или другой зоны осушения в один поток, после чего устремляются в коллектор. Лотки и трубы объединяются в одну общую систему, их устанавливают под углом в направлении водосброса.

Процесс водоотведения выглядит так:

осадки стекают с поверхности крыши и попадают в водосточные желоба;
далее, через систему отводных труб, поток воды идет в дождеприемник, который посредством установленных под землей труб соединяется с коллектором.

Совет от профессионала:
В качестве коллектора, если централизованные инженерные коммуникации отсутствуют, могут выступать канавы, находящиеся поблизости водоемы или специально сооруженные дренажные колодцы.

Линейный дренаж также играет важную роль. Лотки укладываются вровень с осушаемой поверхностью в местах, в которых наиболее вероятно скопление влаги от дождей или талой воды. Эти лотки осуществляют подключение ливневой канализации к одному из мест водосброса, например, ливневому коллектору. Сточные воды могут отводиться не только под землей, существуют схемы отвода на поверхности.

Советы профессионалов

Для обустройства ливневки используйте материалы, обработанные антикоррозионным составом. Не применяйте гофрированные трубы, они быстро засоряются. Все схемы в проекте должны быть максимально простыми, без лишних изгибов и разводок

Обратите внимание на герметичность соединений. При большой площади участка запланируйте на один-два колодца больше, чем получается при расчетах

Таким образом, монтаж ливневой канализации своими руками – вполне реальная задача. При грамотном подходе можно выполнить все работы самостоятельно и сэкономить на привлечении специалистов значительную сумму.

Получить практические знания о монтаже ливневой канализации можно, посмотрев видео

Как проводится очистка ливневки открытого типа

Пожалуй, наиболее простой случай. Ведь все элементы находятся в открытом доступе. Чтобы произвести чистку ливневой канализации, выполненной по открытому типу, потребуется:

демонтировать решетки, защищающие желоба и лотки;
прочистить все каналы и сборники от сора;
далее желательно промыть как следует все водосточные каналы, подавая воду из шланга под давлением (гидродинамический способ);
вернуть решетки на место.

Для прочистки ливневой системы открытого типа не нужно использование дополнительный техники, т.к. свободный доступ позволяем прочистить её механическим способом (в ручную). На этом прочистка ливневой канализации открытого типа будет закончена. Как правило, это выполнить под силу каждому хозяину участка и самостоятельно.

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

Грунтовое основание в виде ложа.
Слой песка или ПГС толщиной около 5 см.
Бетон около 7 см.
Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

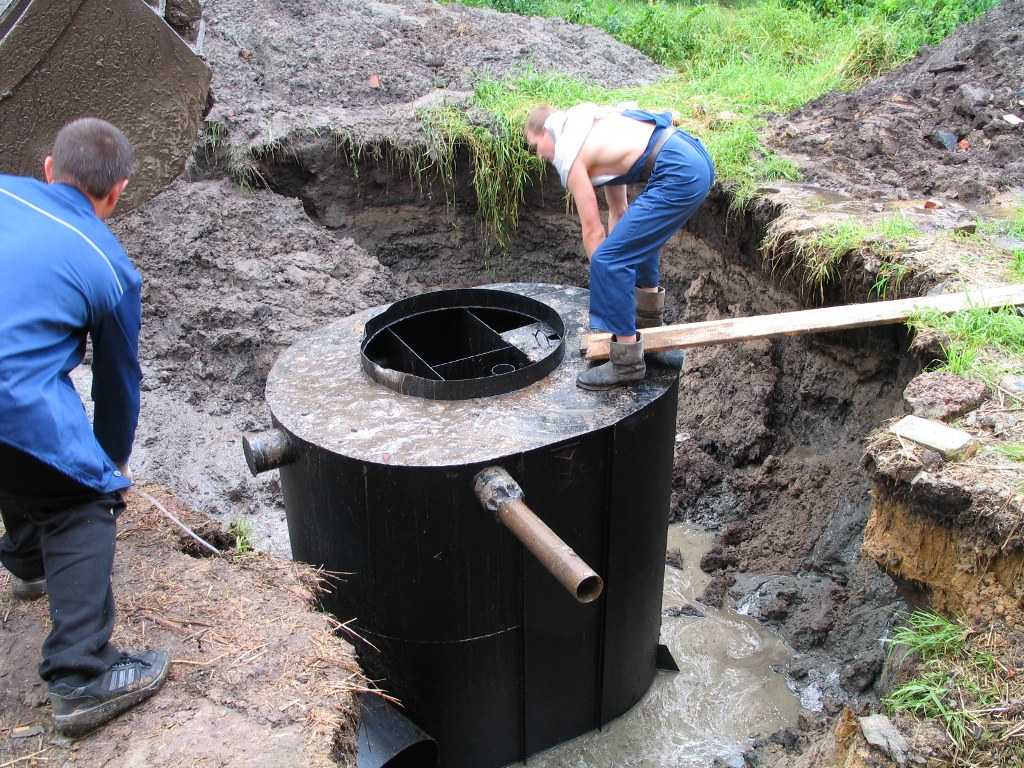

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта Илья Кожевников Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

промывка канализации раз в 3-4 года;
ремонт ливневой канализации при необходимости;
удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Обустройство ливневой канализации своими руками

Смонтировать ливневую канализацию на участке собственного загородного дома можно самостоятельными усилиями. Для этого необходимо сначала произвести расчеты и составить план, выбрать материалы и после этого перейти непосредственно к монтажу.

Особенности устройства ливневой канализации

Чтобы уменьшить трудовые и финансовые затраты на подготовку траншей для труб ливневой канализации, можно совместить их с дренами в одной траншее. При этом дренажные трубы укладываются ниже ливневых.
Укладка внутренних труб должна производиться хотя бы на 30 см ниже точки промерзания почвы зимой.
Дно траншеи необходимо подготовить к укладке, утрамбовав и засыпав песчаной подушкой толщиной в 10-15 см.
Если трубопровод тянется на расстояние, превышающее 10 метров, то через каждые 5-6 метров, а также в местах поворотов и соединения с другими трубопроводами, разветвлениями, нужно предусмотреть установку смотровых колодцев.
Укладывать трубы необходимо под уклоном, так как вода в них движется самотеком. К коллектору трубопровод должен подходить под углом в 2 градуса.

Необходимые расчеты и выбор материалов

Прежде чем приступить к проекту и тем более к монтажу системы ливневой канализации, необходимо произвести расчеты.

Расчет производительности ливневки, необходимый для определения диаметра труб, подробно описан в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В нем представлена формула, позволяющая вычислить объем принимаемых и отводимых вод:

Q=
q20
x
F
x
Ψ
, где

Q – объем принимаемой и отводимой ливневкой воды;
q20 – интенсивность осадков, характерная для этого района, л*га/с;
F- площадь водосборной поверхности, в га;
Ψ – коэффициент, зависящий от того материала, который покрывает площадь водосбора, его называют еще коэффициентом влагопоглощения.

Интенсивность осадков можно узнать в метеослужбе. Кроме того, это показатель, а также коэффициент, можно найти и в СНиПе.

Поправочный коэффициент, показатели:

0,35 для газонов, дерна или открытого грунта;
0,4 для щебенки;
0, 6 для щебенки с битумом;
0,85 для бетона;
0,95 для асфальта;
1,0 для кровли.

Вычислив объем стоков, можно определить сечение труб и их уклон по таблице.

Таблица — Сечение труб и их уклон

Однако наличие пескоуловителей перед входом должно подразумевать уменьшение наклона труб для лучше отстаивания взвесей.Обычно для ливневой канализации, обустраиваемой на частных участках, которые располагаются в средней полосе, используют трубы с сечением в 110-150 мм, диаметр коллектора же может составлять 200 мм. Усредненный уклон для каждого погонного метра труб в 110 мм составляет 2 см, 150 – 0,8-1 см, 200 – 0,7 см.

Размеры смотровых колодцев зависят от сечения труб, входящих в него. При устройстве канализации на участке для труб до 150 мм допускается диаметр колодца в 70 см при условии, что его глубина не превышает 1,2 м. В среднем же сечение колодцев должно составлять 1 м.

Для обустройства ливневой канализации своими силами удобнее всего использовать все элементы из пластика, так как они достаточно долговечны и просты в монтаже.

Что представляет собой план

План ливневой канализации должен представлять собой схему, в которой указаны места расположения и размеры всех элементов ливневки, в том числе соединителей и поворотов труб, смотровых колодцев. Для составления плана-схемы ливневой канализации необходимо определить длины труб, лотков и желобов в зависимости от местоположения этих элементов. При проектировании кровельной части ливневой канализации нужно знать периметр крыши, которая определяет длину желобов.

Кроме того, в проекте необходимо отметить санитарные зоны для ливневых труб, составляющие 5 метров. В этом диапазоне нельзя вести какое-либо строительство, организовывать компостные ямы, кучи мусора. Также запрещено сажать большие деревья и кустарники, ближе, чем на 3 метра, и загромождать доступ к смотровым колодцам.

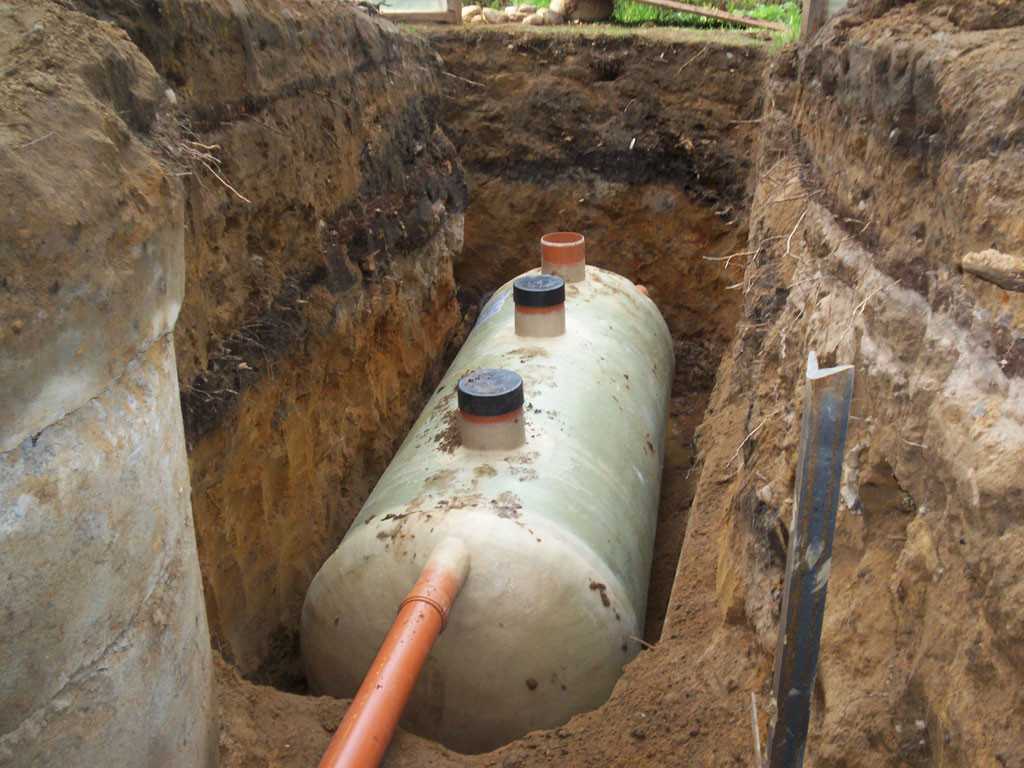

Устройство и принцип работы септика

Очищающим устройством в садовой канализационной системе является септик.

Принцип работы данного устройства заключается в сборе всех внутренних канализационных стоков, их фильтрация и вывод отфильтрованных отходов через внешние канализационные трубы.

Септик для дачи – это своеобразное улучшение выгребной ямы. Но отличие заключается в том, что в септике все отходы очищаются от вредных веществ с помощью анаэробных бактерий, а затем выводятся в почву.

Существует большое количество септиков: от канализации на кольцах и до обычных бетонных коробок. Вы можете сделать очистное сооружение самостоятельно, а можете приобрести в магазине септик под ключ – тут ограничения в выборе нет.

Ошибки при установке ливневой канализации

При установке ливневой канализации своими руками, люди допускают ошибки, из-за которых в лучшем случае приходится тратиться на ремонт или установку новой системы. Чтобы избежать этой досадной оплошности, изучите подборку распространенных ошибок монтажа ливневки:

Чрезмерная экономия при выборе материалов и деталей системы. При использовании обычных некачественных дождеприемников уменьшается срок эксплуатации канализации. Материалы плохого качества ставят функциональность канализации под угрозу, увеличивая шанс серьезного ремонта.
Несоблюдение своевременного обслуживания ливневой канализации. Срок службы ливневой канализации значительно сокращается из-за отсутствия ухода за системой. Каждые 2 года нужно проводить чистку ливневой канализации. Проводится очистка колодца от ила, убирается мусор из воронок, промываются лотки при помощи садового шланга. Своевременная очистка канализации обеспечивает долгий срок службы и эксплуатации.

Недостаточный угол наклона труб канализации. Неправильно расположенный трубопровод влечет за собой засоры и замерзание воды в холодные периоды. Слишком большой наклон труб приводит к увеличению потока воды, из-за этого песок и мелкие частицы не успевают за потоком и оседают на внутренних поверхностях труб.

Ливневая канализация, выполненная без перечисленных ошибок, выглядит эстетично, полностью выполняет свои функции и имеет долгих срок службы.

В данной статье мы рассмотрели, как осуществить монтаж ливневки своими руками, я рассказал о материалах и инструментах, которые нужны для проведения работ, а также перечислил основные ошибки при монтаже канализации. Прочитав эту статью, вы без труда сможете установить ливневую канализацию на своем участке. Не допускайте ошибок в монтаже системы, таким образом вы гарантируете себе красивый участок без луж и долговечность построек.

Составление схемы и принципы расчета канализации

Ливневая канализация в частном доме своими руками начинается с составления схемы, в соответствии с которой будет осуществляться ее прокладка.

Учитывая главное предназначение конструкции, вам нужно обеспечить сбор воды в тех местах, где она больше всего скапливается.

В первую очередь, это касается плоских поверхностей, где находятся вертикальные водостоки.

Именно под ними должны быть установлены водосборные элементы.

Если точкой отсчета на схеме ливневой канализации загородного дома являются дождеприемники, то ее крайняя точка – дренажный колодец, куда собирается вся жидкость с поверхности и крыши. Обычно он устанавливается в самом низком месте участка.

Получив две главных точки на схеме, можно их соединить друг с другом, проведя основной контур.

В соответствии с ним будет проложен трубопровод или установлены лотки, по которым будет выводиться вода.

Схема ливнеотведения дома

После того, как у вас получилась схема, чтобы перенести ее на поверхность участка, следует произвести некоторые расчеты.

Руководствоваться в этом деле всегда нужно строительными правилами и нормами.

Как было сказано, виды ливневой канализации бывают разные, но во всех случаях, чтобы произвести правильные расчеты, нужно знать следующие параметры:

Вид ливневой канализации

геологические и ландшафтные особенности обслуживаемой территории;
архитектурная специфика сооружений;
место расположения инженерных коммуникаций;
общая площадь стока;
средний уровень осадков в данной местности.

Структура ливневой канализации магазина и АЗС

Узнав количество собираемой воды, вам будет проще определиться с диаметром, длиной и количеством труб, числом водосборников, фитингов и смотровых колодцев.

Произвести расчет, какого диаметра должны быть трубы при установке ливневой канализации, можно с помощью формулы:

Фитинг и водосборник

Q = q20 x F x Ψ, где:

интенсивность осадков значится под q20;
общая площадь поверхностей – F;
поправочный коэффициент в соответствии с материалом покрытия участка – это Ψ.

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

канализационную;
дренажную;
ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды, колодец заполняется очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

Одновременная прокладка всех систем на участке — главное- не запутаться

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Лотки — что они собой представляют

Лотки такого плана служат для эффективного увеличения общего эксплуатационного срока поверхностной части грунта, расположенного рядом с конструкцией. Именно по этой причине их устанавливают в непосредственной близости от шоссейных дорог, от теплотрассы или городской улицы.

Лоток для эффективного отвода воды, установленный на дачном участке, будет гарантировать нормальный сток большого объема осадочной воды. Это значительно улучшит общее качество почвенного покрова. Подобные конструкционные элементы обычно устанавливаются еще при осуществлении строительства жилых строений, дачных построек или автомобильной трассы.

В процессе возведения зданий они эффективно защищают фундаментную часть сооружений, цокольный этаж, а также подвальные помещения от такого неблагоприятного явления, как размывание грунта. Так можно увеличить общее время эксплуатации объекта.

Обслуживание канализационной системы

Монтаж канализации

Какой бы тип канализации для своего дома вы бы не выбрали, вам необходимо будет осуществлять плановое техническое обслуживание. Можно условно разделить все работы на обслуживание коммуникаций внутри дома и снаружи.

Внутренние работы. Сюда относится прочистка труб, устранение протечек.

Трубы можно чистить разными методами. Самые популярные это гидронапор, применение химических агентов, механическим путем.

химические средства. Применение чистящих, моющих агентов может облегчить прочистку труб, они разъедают засоры, устраняют неприятный запах. Но большие отложения и сильные заторы химией прочистить не удастся
гидравлический метод. Самый эффективный метод прочистки труб это применение струи воды под давлением. Таким образом, удаляются даже самые большие засоры. Гидронапор можно использовать как для маленьких, так для крупных коммуникаций
механический способ. С помощью канализационного шнура прочищают небольшие по диаметру трубы. Для крупных засоров и широких труб данный способ может не подойти

Внешние работы. Это обслуживание элементов системы, находящихся на приусадебном участке. Для поддержания работоспособности отстойников необходимо периодически производить откачку ила.

Перечень самых частых проблем и пути их решения:

Переполненность сливных резервуаров – откачивание при помощи домашнего насоса или вызов специальной техники
Заиление – прочищение стенок, дна колодца своими силами или специальной откачкой
Неприятный запах – применение специальных смесей с бактериями, которые минимизируют запах
Физическое повреждение стенок резервуаров или подводящих труб – замена ли реконструкция поврежденных участков

Скорость заполнения колодцев для сточных вод, зависит не только от объема стоков, но и от времени года. Весной, когда идет активное таяние льдов, резервуары будут заполняться быстрее.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

ВИДЕО: Дренажное поле септика. Секреты долговечности

7.5 Общий балл

Заключение

Простата реализации

Материальные затраты

Удобство

9.5

Рейтинг пользователей: Be the first one!

Кровельные работы

Работы по установке ливневых систем водоотведения начинают с крыши здания. Нужно составить схемы крыши и наметить расположение воронок и диаметр водостоков. Самым удобным их расположением считается расстояние не более 10 метров. Тогда общий уклон не будет слишком крутым.

Расчёт объема воронки высчитывается прямо пропорционально площади крыши. На 1 метр кровли – 1,5 кв. см сечения воронки. Например, если площадь поверхности крыши 40 кв. метров, то воронка будет иметь в сечении 40 х 1,5 = 60 кв. см. Если жилая территория находится в засушливом районе, то объем может быть и меньше, и наоборот, если регион с высоким уровнем годовых осадков, то нужно скорректировать это значение в большую сторону.

Как сделать эффективную ливневую канализацию

Проще всего ливневая канализация строится по стандартному проекту, для которого необходимо сделать привязку на местности с учетом рельефа, наличия уклонов и выбором места, где будет располагаться колодец для ливневой канализации. Чаще всего для колодца выбирают укромный уголок на участке, где-нибудь на периферии или в низине. Строится система ливневой канализации только после раскладки и сборки элементов дренажной системы участка, она располагается ниже ливневки, поэтому с ней необходимо закончить раньше, чем с отводом дождевой воды.

Монтаж ливневой канализации выполним в следующей последовательности:

Определим места установки на участке вокруг дома поворотных колодцев, дождеприемников и поддона для сбора с крыльца воды, линейных и точечных водоприемников вдоль тротуаров и пешеходных дорожек. Подготавливаем ямы и траншеи под их установку;
На основании полученной карты делаем разметку трасс для укладки водоотводных труб, при этом желательно систему ливневой канализации разделить минимум на три самостоятельные ветки – для системы сбора воды с крыши, для линейной системы на дорожках и системы сбора воды на участке. Под каждую из веток планируем свой контрольный колодец и систему трубопроводов;
Последовательно откапываем траншеи под выбранную ветку ливневой канализации, укладываем трубы, соединяем до колодца, после чего переходим к следующей ветке и выполняем необходимые работы по монтажу ливневой канализации;
На последнем этапе необходимо сделать проверочные испытания и при необходимости установку перепускных труб.

Ливневка своими руками

Монтаж

Водоотводные желоба устанавливаются на крышу. При помощи специальных кронштейнов

Обратите внимание, что лоток должен заходить под кровлю всего на 1/3 иначе вода с крыши в него не попадет.
После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам

Трубы крепятся к стене хомутами.

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.

Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.

Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.

Для лучшей фиксации дождеприемник устанавливают на бетонный раствор или подушку из щебня и песка. Траншеи под трубы засыпаются гравием и песком.

После того, как произошло соединение труб с водным приемником, он накрывается решеткой.

К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.

Отвод воды

Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:

В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю.
Смотровой (дренажный) колодец

Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня.
От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт.
Наружная ливневая канализация может устанавливаться двумя способами.

Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.

В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный

Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме

Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.

Укладка начинается с самой высокой точки

Лотки между собой соединяются, швы обрабатываются герметиком.

Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.

Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.

На первый лоток устанавливается заглушка. На последний пескоуловитель. В случае отвода в дренажные трубы, пескоуловители устанавливаются на каждом сливе.

Вода из поверхностной ливневой канализации отводится в водоем или накопитель.

В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.

Как сделать расчет ливневой канализации

Чтобы произвести расчет ливневой канализации, потребуется собрать следующею информацию:

Среднегодовое значение выпадаемых осадков для данного региона в год.
Просчитать общую площадь стока. Ее получают сложением площадей всех поверхностей крыш, а также других поверхностей, таких как навесы, дорожки.
Определить из какого грунта состоит почва на участке где будет устанавливаться ливневая канализация.
Определить имеются ли подземные коммуникации, если да, то где именно они находятся.

Когда все необходимые данные будут собраны, нужно будет рассчитать по СНиП объем предполагаемой водяной нагрузки. Когда будет производиться расчет, главное не забывать о расчетных значениях выпадаемых осадков и поправочных коэффициентах. Они все собраны в специальную таблицу в СНиП.

Монтаж ливневой канализации нельзя делать без данных такого расчета. При неправильно сделанном расчете ливневка не справится с нагрузкой от выпадаемых осадков. Если будут заложены материалы с большим запасом, то такой монтаж станет очень дорогими и никогда не окупится.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Основные задачи системы

Многие при постройке дома, особенно в сельской местности или на дачных участках, не выполняют всех необходимых требований по установке правильного механизма сбора и доставки дождевой воды. Некоторые ограничиваются водосточными трубами, выведенными на грунт. Однако даже при слабом дождевом потоке проблема скапливания воды остается. Со временем может повредиться фундамент, потрескаться цемент.

Правильная установка ливневых систем водоотведения подразумевает четкое исполнение трех задач при монтаже:

сбор воды с крыши;
спуск ее на поверхность земли;
утилизация в систему канализации или в другое место.

Рассмотрим подробнее, как решить эти вопросы.

Виды ливневых систем водоотведения и их установка канализации своими руками +Фото и Видео
