Ливнёвка своими руками

Ремонт наружных сетей канализации

Если необходим ремонт канализации в частном доме, то речь может идти не только об устранении неисправностей в доме или в подвале, но и ремонт наружной канализации. Если замена подвального и расположенного в доме трубопровода можно в любое время, то работы по ремонту труб, расположенных под землей, удобно проводить только в теплое время года.

Вскрывать траншеи в зимнее время – это очень сложная работа. Да и летом всегда лучше обойтись без перекопки участка, особенно если на месте траншеи есть какие-то насаждения или постройки.

 Бестраншейный ремонт наружных сетей

Существуют технологии, позволяющие проводить бестраншейный ремонт канализации. Такой ремонт проводится двумя способами:

• С полным разрушением старой трубы и протягиванием на ее место новой.
• С сохранением старой трубы, в этом случае, устанавливаются трубы несколько меньшего диаметра, их укладывают внутри старой.

Обслуживание септиков

Чтобы реже возникала необходимость ремонта, нужно регулярно проводить техническое обслуживание канализации, в частности, установок для очистки стоков – септиков. Эти установки могут работать без постоянного контроля, но хозяину нужно будет периодически проводить очистку камеры-отстойника, где накапливаются твердые отходы.

Для улучшения работы септиков рекомендуется использовать специальные биопрепараты, которые содержат микроорганизмы, повышающие степень очистки и уменьшающие количество твердых отходов.

Обслуживание ливневой канализации

Правильно спроектированная и собранная система отведения дождевых вод, как правило, служит долго. Ее периодическое обслуживание заключается в очистке решеток и фильтров от листьев и прочего мусора. Но если вода плохо уходит, необходим ремонт ливневой канализации, заключающийся в промывке системы.

Итак, в большинстве случаев, может быть осуществлен ремонт канализации своими руками. Но если авария серьезная или требуется провести ремонт наружных сетей без вскрытия траншей, то необходимо будет обратиться за помощью к специалистам.

Как работает ливневка

Устройство ливневой канализации простое. Это сеть каналов, туннелей или труб, которые отводят от фундамента дома и с территории участка дождевую и талую воду. Вывод организуют за пределы участка в естественные водоемы, канавы или овраги. Иногда устанавливают в грунт резервуары, где вода просто собирается, а затем насосами выводится дальше. При этом канализационная сеть является системой самотечной

Поэтому очень важно правильно выставить угол наклона труб или каналов от дома в сторону вывода за пределы территории. Кстати, угол наклона варьируется в пределах 3-7 градусов

Устройство ливневой системы

Главные составляющие ливневой канализации

Данная система для частных домов составлена так, чтобы все ее основные части были сопоставлены в одно целое, чтобы потом попасть в тот самый большой колодец. Но  следует знать тот факт, что объем колодца будет напрямую зависеть от выпавшего дождя, параметров крыши и участка, с которых будет собираться вода. Тогда вам лучше сделать бетонный колодец, но следует учесть один нюанс – для колодца желательно приобрести металлическое кольцо, либо попробовать сделать его своими руками. Можно также купить кольцо из пластика, которое необходимо закопать на определенную длину вглубь.

Если имеется страх всплывания колодца из пластика, то его потребуется заякорить цепями к залитым бетонным площадкам.

Предлагаем вам приобрести только кольцо и индивидуальный люк, которые будут из любого сырья для изготовления. Вы здесь можете выбирать, исходя из своих собственных пожеланий и предпочтений. Кольца вкопайте таким образом, чтобы верхний край  крышки располагался ниже уровня грунта порядка 22-26 см. Под установку люка поместите горловину. Ее можно делать кирпичной или бетонной. Сверху посадите газон, он будет иметь красивый цвет и хорошо цвести. Можно также купить самим крышку с люком, тогда уровень грунта будет немного ниже – около 3-6 см.  Однако здесь главное то, что располагается под грунтом.

Точечные дождеприемники – резервуары средних размеров, которые должны находиться  в местах скопления осадков, а именно под водосточными трубными системами.  Бетонные нужно применять тогда, когда вы собираетесь устанавливать ливневую канализацию в частном доме глубокого заложения, и такие корпуса ставятся друг на друга, пока не будет достигнуто нужной высоты. Хотя можно дополнительно приобрести достраиваемые  дождеприемники из пластика – это вам  обойдется дороже.

Линейные дождеприемники или сливные каналы. В  том варианте, когда система водостоков еще не установлена, вдоль  дорожек и свесов крыши есть возможность установить  желоба, как из пластика, так и из бетонного сырья. Их  можно устанавливать в качестве водотоков. Это оптимальный вариант, когда вокруг дома не заложены еще трубные системы для вывода водяного потока при строительстве отмостки. В данном случае нужно проследить, чтобы приемники были установлены за границами отмостки. При этом второй конец должен подсоединяется к нему таким образом, чтобы вы смогли не разрушить отмостку и создать хорошую ливневую канализацию.

Уловители песка. Это необходимые изобретения, в которых должен осаждаться песок. Люди, как правило, устанавливают корпуса из пластмассы – это не дорого, и очень надежно. Устанавливаются такие пескоуловители на определенном протяжении друг от друга на определённых территориях трубопровода. В этих пескоулавителях осаждается песок и не только. В виде осадков остаются еще и более тяжелые вкрапления. Их нужно время от времени очищать, что не составляет большого труда.

Трубы для канализации. Рекомендуется провести полиэтиленовые трубные системы для наружного пользования. Они часто продаются бронзового оттенка.  Стенки этих труб гладкой структуры,  поэтому не дают скапливаться ничему лишнему внутри. Можно также применять чугунные и асбестовые трубы.

Диаметр труб от ливневки зависит только от количества проходящих по ним водяных стоков, и разветвленности системы. Минимальный диаметр самой трубы  — от 149 мм, но лучшие использовать трубы с большим диаметром. Трубы нужно укладывать только с уклоном не менее  трех процентов.  Его лучше направлять в сторону дождеприемников, а только после этого — в сторону колодца.

Ревизионные колодцы.  Они должны быть либо из пластика,  либо из бетонного сырья, и колодцы нужно устанавливать на длительном промежутке трубопровода там, где система разветвляется. Именно через эти трубы можно будет чистить трубы, когда возникнет такая необходимость. Отметим, что не всегда ливневая канализация в частном доме имеет все составляющие устройства, которые мы перечислили выше. Однако вы учитывайте, что только из них можно построить систему любой конфигурации и сложности.

Выбираем правильную ливневку для дома

Всего существует 2 вида водоотводных систем: точечного типа и канального. Первый вариант предусматривает попадание стоков из крыши, двора непосредственно в каналы за счет искусственно созданного уклона. Для того чтобы создать необходимые уклоны, вам придется переделывать полностью весь двор, а вот если у вас уже уложенная плитка, сделаны фундаменты и прочие экстерьерные элементы – уже поздно.

Устройство ливневой канализации канального типа является намного сложнее. Это далеко не лотки на крыше и несколько труб, как думают новички. Одними из основных компонентов являются:

• технические отверстия для прочистки и смотровые колодцы;
• водоотводящие подземные трубы, пластиковые или бетонные воронки;
• гидравлические затворы, стояки из оцинкованного металла;
• приемники, коллекторы, желоба на здании и под землей.

Основная масса каналов находится под землей. Спроектировать и воплотить   достаточно сложно, но, если знать несколько основных правил строителя, можно сделать своими руками и не пользоваться дорогостоящими услугами компаний.

Устройство и принцип работы системы

Ливневая канализация представляет собой систему из каналов и различных элементов, задача которой состоит в сборе, очистке и отведении осадков в специально предназначенные для этого водоемы или резервуары. Ливневка устраняет избыточное количество влаги, предотвращая размывание почвы, разрушение конструкций и гибель культурных растений на участке.

Ливневка состоит из стандартных элементов, количество которых может меняться в зависимости от размеров участка:

• дождеприемные воронки;
• поддоны;
• лотки;
• желоба;
• лотки;
• трубы;
• пескоуловители (специальные фильтры).

Все эти составляющие объединены в единый комплект, функционирующий по точечной либо линейной технологии. Для расположения канализационных каналов в земле используют специальные трубы, а для прокладывания их по поверхности – пластиковые, асбестовые или бетонные желоба. Чтобы дождевые и талые воды стекали самостоятельно и как можно быстрее, все водопроводящие элементы нужно укладывать с наклоном в сторону водосборника и участка разгрузки. Уклон ливневой канализации должен составлять минимум 2°.

Устройство ливневой канализации должно быть таким, чтобы сточные воды, собирающиеся с крыши и остальных зон, образовывали единый поток, направленный в коллектор. Работа ливневки начинается с дождеприемных воронок, которые устанавливают под водосточными сливами крыши. Воронки должны находиться в одной плоскости с дорожкой возле дома и состыковываться с трубами, проложенными ниже уровня промерзания почвы. Если у дождеприемника имеется внизу отверстие, можно сразу от него направить водосток вниз. Если отверстия нет, то к воронке подсоединяют колено, а уже потом – трубу.

К нижнему концу трубы прикрепляют еще одно колено, которое переводит поток в горизонтальное положение, но под небольшим уклоном в пару градусов. Затем вода поступает в коллектор – резервуар для стока, из которого ливневая вода просачивается в почву или выкачивается насосом в другое место (водоем, овраг). На коллекторе сверху должен быть установлен смотровой колодец диаметром в 1 м, чтобы ливневку можно было время от времени чистить и контролировать стабильность работы.

Система, где используются дождеприемники, называется точечной, а ливневка с желобами и решетками – линейной. Эти решетки, как и в предыдущем случае, устанавливают под стоками с крыши и просто на поверхности возле дома, гаража, дорожках. Дождеприемные лотки могут отличаться по размерам и диаметрам в зависимости от уровня осадков и необходимой скорости их отведения.  Одновременно с решетчатыми лотками перед входом в водопроводную трубу монтируют фильтрующие пескоуловители, глубина которых превышает глубину лотков в 2 раза. Они задерживают мелкий сор и не позволяют канализации забиться.

Дренажная система для отведения растаявшего снега не должна быть совмещена с ливневкой, иначе есть риск перезагрузить последнюю во время обильных весенних дождей. Дренаж следует монтировать ниже точки промерзания почвы, выкопав для него более широкую траншею, потому что туда будет помещен гравий или щебенка. Так грунтовые и талые воды одновременно с землей не будут давить на канализационную трубу, и она не разрушится.

На видео ниже показан принцип работы системы ливневой канализации:

Основные моменты и ошибки

Для этого магистральные трубы размещают в одни и те же траншеи, соблюдая глубину залегания – дрены располагаются под канализационными трубами.

В качестве трубопровода можно использовать стальные, асбестоцементные, керамические и пластиковые трубы. Последние считаются самыми надёжными в эксплуатации – мало поддающимися засорам, устойчивыми к агрессивным средам и колебанию температур в течение года.

Типичные ошибки, чаще всего допускаемые при монтаже ливнёвки:

• отсутствие правильного уклона в сторону водоприёмного колодца или коллектора;
• экономия на пескоуловителях, сифонах, фильтрах и защитных решётках – любая из перечисленных ошибок приводит к быстрому засорению системы, а отсутствие сифона в дождеприёмнике позволяет канализационным запахам распространяться по двору;
• отказ от смотровых колодцев – в будущем будет невозможно оперативно устранить засор в трубах;
• использование гофрированных труб – этот строительный материал чаще всего засоряется разным мусором, случайно попавшим в систему канализации;
• большое количество поворотов и разводов – чем их меньше, тем эффективнее работа ливнёвки.

https://youtube.com/watch?v=A1CbB15vwPE

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

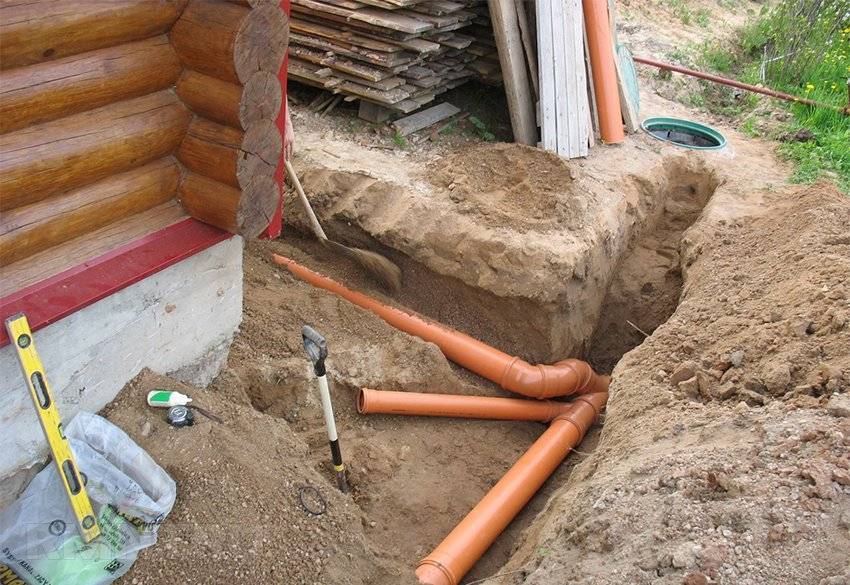

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Подготовка материалов

Как при проведении любых других строительных работ, так и при устройстве ливневой , важно правильно выбрать материалы, подготовить необходимые инструменты для выполнения монтажа. В этом случае мастеру понадобятся:

• лопата для проведения земельных работ (рытья траншей);
• ножовка по металлу для подгонки труб под нужный размер;
• отвёртка, ключи;
• напильник для заделки срезов труб;
• винторезные доски.

Какие материалы могут использоваться при обустройстве ливневой канализации в частном доме своими руками? Это зависит от типа системы. Она может быть закрытой, открытой, смешанной.

Монтаж ливневки

При монтаже ливнёвки применяются преимущественно пластиковые канализационные трубы, но это не аксиома. Некоторые владельцы отдают предпочтение асбестоцементным или стальным изделиям. Из пластика могут быть изготовлены также лотки, желобки, решётки. Важным элементов системы являются сборные колодцы. Их можно купить в строительном магазине. Стоят они недёшево, однако, с ними проще работать, они более надёжные и долговечные по сравнению с выполненными своими руками железобетонными ёмкостями.

Как прочистить ливневую канализацию

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

1. Механический
   способ очистки состоит в пробивании пробок в системе и удалении грязи.
2. Химический
   способ – использование химических средств, разрушающих структуру засора.
3. Гидродинамический
   заключается в подаче воды под сильным напором.
4. И термический
   способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

Для того чтобы понять как функционирует ливнёвка необходимо разобраться с перечнем компонентов, входящих в ее систему и принципом работы в целом.

В стандартный набор компонентов ливневой канализации входят:

1. Дождеприемники (точечный дренаж), представленные воронками, поддонами, линейными лотками. Их основная цель – сбор воды;
2. Придверные поддоны. Устанавливаются перед крыльцом дома и собирают воду;
3. Желоба, трубы, лотки. Транспортируют воду к фильтрам, а затем в коллекторы;
4. Пескоуловители размещают на пути сточных вод при перемещении от лотков до колодцев, чтобы он задерживал незначительные соринки и мусор, и поток не засорил всю систему.
5. Дренажные трубы, способствующие сбору лишней влаги из почвы и отводу ее в колодцы.
6. Канализационные люки, предназначенные для наблюдения за системой.

Отвод ливневых вод на участке: система канализации и дренажа

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

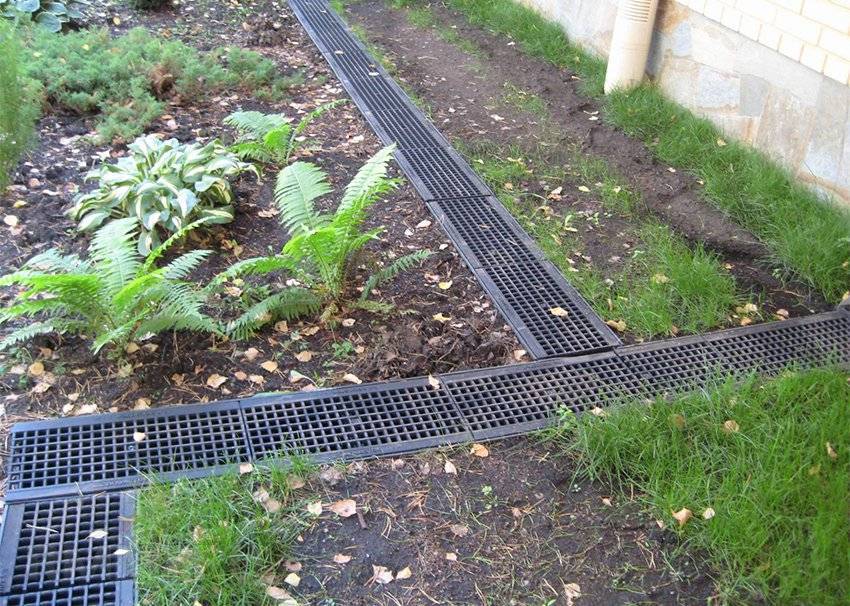

Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

Ливневая канализация – отвод стекающей по водосточным трубам воды.

Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

Сделать своими руками

Решить вопрос быстро и эффективно можно с помощью обустройства ливневой канализации в загородном особняке.

Систему канализации в частном доме (про септик — написано здесь) под силу соорудить домашнему мастеру своими руками.

Эта работа не очень сложная.

Единственное условие – к ней нужно отнестись со знанием дела.

Прежде, чем приступить к осуществлению задуманного, проштудируйте Интернет или книги на данную тематику.

А для того, чтобы вы долго не искали на просторах всемирной сети интересующую вас информацию, в данной статье будет, максимально, развернута вся необходимая информация на тему:

«Как сделать ливневку в частном доме».

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации
закрытого типа производится только на стадии строительства. Большие объемы земляных работ в
условиях благоустроенного участка выполняются крайне редко. Если площадь
обслуживаемой зоны невелика, проще провести сеть наружных каналов до
коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном
доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки
размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение
труб;

разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния

Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека

При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже

Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Рассчитать точный объем можно при помощи специального калькулятора.

Установка и оборудование резервуара для канализации

Последовательность монтажа септика и фильтрующего колодца:

Фото	Действия
	Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
	Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
	Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
	Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
	Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
	При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
	После установки ёмкость обязательно выравнивается по уровню.
	Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
	На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
	Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

1. Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
2. Унитаз подключается непосредственно к основному стояку без врезок!
3. Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
4. Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
5. Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
6. Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
7. Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Как правильно собрать водосток

Нарисуйте примерный план вашей кровли и рассчитайте, где и что у вас будет располагаться. Максимальное расстояние между воронками – 24 м, лучше всего – около 10 м. Иначе нагрузка на вертикальный стояк будет чрезмерной. Для крепления желобов есть два способа:

• на основание кровли, при помощи металлических крюков – для тяжелых материалов;
• кронштейнами к лобовой доске или стропилам – для пластика и не очень большой нагрузки.

При любом варианте сначала изогните крюк, исходя из наклона кровли. Закрепите элементы конструкции, начиная от нижней воронки. Будьте готовы, что желоба придется подрезать. Соединяйте их в соответствии с рекомендациями для конкретного металла. Линию из желобов закройте заглушкой.

Стык воронки и желоба устанавливается с учетом вероятных температурных деформаций. Переход к вертикальному водостоку осуществляется через 2 колена и 1 прямой участок. Внизу монтируется колено под углом 45°. Установка системы водоотведения, как правило, не сложна, но обязывает иметь хорошие навыки строительных работ.

Расчёт параметров системы

Для нормальной работы ливневки определяют:

• расход отводимой воды;
• диаметр труб;
• уклон трубопровода;
• глубину прокладки.

Расход отводимой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (по СНиП-2.04.03–85, табл. 4). Объём отводимой воды вычисляется по формулам для дождевой и талой воды, подробно, с учётом поправочных коэффициентов, изложенным в Разделе 3 «Методики расчёта объёмов организованного и неорганизованного стока», г. Калуга, 2011 г. (в СНиП алгоритм расчёта есть, но сложнее).

В общем виде формула для расчета выглядит так:

где:

• Q — объём воды, который система должна отвести;
• q20 — интенсивность осадков;
• F — площадь поверхностей, с которых планируется отведение воды;
• Ψ — поправочный коэффициент, зависящий от материала покрытия площадки, с которой собирается вода.

Расходы от каждого дождеприёмника при слиянии с другими потоками суммируются, диаметры труб становятся больше. На практике для отдельных отрезков ливневки загородного дома с участком берут трубы Ø 100–150 мм, для магистрали — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов берутся по СНиП-2.04.03–85, который определяет минимальные значения для:

• Ø 150 мм — 0,008 (8 мм на 1 пог. м);
• Ø 200 мм — 0,007 (7 мм на 1 пог. м).

Для отдельных лотков любого сечения минимальный уклон — 0,005 (5 мм на 1 пог. м). Некоторые изделия из железобетона сразу имеют нужный наклон, обозначенный стрелкой.

На практике уклон желательно делать больше минимального: 15–30 мм на 1 пог. м.

Глубина прокладки бытовой ливневой канализации меньше дренажной, если на участке монтируются обе сети, и составляет в среднем 30 см.

Подведение итогов

Практика пользователей нашего портала говорит о том, что из любой ситуации, даже на первый взгляд самой безнадёжной, можно найти выход. При отсутствии опыта или веры в свои силы всегда можно обратиться за советом к опытным участникам FORUMHOUSE, которые всегда подскажут, что и как правильно делать при строительстве. И даже не располагая большим бюджетом, при грамотном подходе можно своими руками сделать надёжную и недорогую ливневую канализацию и систему дренажа участка.

В теме на FORUMHOUSE рассказывается, как сделать дренаж и водоотвод заболоченного участка. Также советуем изучить тему, где даются советы по выбору геотекстиля для дренажной системы.

Полезны статьи про особенности дренажной системы фундамента и участка, выбор и самостоятельный монтаж дренажного колодца, и о том, что делать, если затапливает по

Подписывайтесь на канал чтобы не пропустить следующую публикацию!
