Качество очистки
Обратите внимание, что Топас может очищать только хозяйственно-бытовые стоки. Если вы планируете очищать стоки от кафе, различных предприятий и производств, где характер стоков отличается от среднестатистических, то при принятии решения о выборе септика, вам следует опираться на следующую таблицу
Состав и свойства бытовых сточных вод по основным нормируемым показателям до и после очистки должны соответствовать требованиям, приведенным в таблице.
Единица измерения | Концентрация, не более | |||
До очистки | После очистки (не более) | После доочистки биореакторои ТОПЛОС-ЦИКЛОН (не более) | ||
рН | 6-9 | 6-9 | 6-9 | |
Взвешенные вещества мг/л до | мг/л | 300 | 10,0 | 3,0 |
БПК5 | мг/л | до 300 | 4,0 | 2,0 |
ХПК | мг/л | до 500 | 30,0 | 15,0 |
Азот аммонийный | мг/л | 25 | 1,5 | 0,39 |
Нитраты | мг/л | 45 | 40 | |
Нитриты | мг/л | 3,3 | 0,08 | |
Растворенный кислород | мг | 4 | 4 | |
СПАВ | мг/л | 20 | 0,5 | 0,1 |
Нефтепродукты | мг/л | 0,5 | 0,05 | 0,05 |
Фосфаты (РО4) | мг/л | 5 | 3,5 | 0,05 (по Р)* |
* – при добавлении реагента.
Продолжаем изучать проблему канализации для загородного дома со следующей статьей.
Работа Топас основана на принципе реактора с прерывистой аэрацией, в котором подача воздуха происходит не постоянно, а циклично с перерывами на фазу отстаивания. Кроме того, схема работы Топас включает усреднитель сточных вод (приемная камера) с преаэрацией и отстойник-стабилизатор ила. Для подачи сжатого воздуха на аэрацию и насосы-эрлифты используются мембранные компрессора. Они имеют малое энергопотребление и уровень шума.
Топас — это компактная и недорогая установка для очистки хозяйственно бытовых сточных вод не требующая:
- откачки ассенизатором, благодаря отсутствию первичного отстойника.
- больших затрат электроэнергии, потребляемая мощность 60-80 Вт.
- специального инструмента и навыков при обслуживании, почистить его может любой.
Кроме того, нормально работающая установка Топас не выделяет неприятного запаха, что позволяет использовать её даже при отсутствии вентиляции канализационного стояка (фановой трубы). Однако для предупреждения срыва гидрозатворов на сантехнических приборах и запаха при нарушении работы установки вентиляционный выпуск рекомендуется делать.
- А- Приемная камера
- Б- Аэротэнк
- В- Стабилизатор активного ила
- Г- Вторичный отстойник
УСТРОЙСТВО ОЧИСТНОГО СООРУЖЕНИЯ
- 1- Ввод стоков
- 2- Фильтр крупных фракций
- 3- Эрлифт, главный насос
- 4- Эрлифт рециркуляции
- 5- Эрлифт откачки ила
- 6- Эрлифт стабилизированого ила
- 7- Компрессоры
- 8- Устройство сбора неперерабатываемых частиц
- 9- Выход очищеной воды
- 10- Фильтр тонкой очистки
- 11- Датчик уровня
- 12- Распаячная коробка для подключения подводящего эл. кабеля
- 13- Кнопка включения и выключения станции
- 14- Блок управления
- 15- Розетка для подключения компрессоров
Процесс монтажа
Составление монтажной схемы Топас 8 проводится с учетом местных условий, а именно – рельефа участка, климатических условий, состава почвы и пр. Работы по монтажу Топас 8 проходят в несколько этапов:
- подготовка котлована под установку станции. Габариты котлована определяются размерами установки. Котлован должен быть несколько больше, чтобы после установки станции со всех сторон оставалось по 30 см зазора. На дне котлована выполняют подушку из песка высотой 20 см;
- в готовый котлован устанавливают Топас 8 при помощи грузоподъёмной техники;
- производится присоединение подводящего трубопровода;
Установка септика
Монтаж септика можно разделить на шесть основных стадий, которые мы рассмотрим подробнее на примере модели Топас 5.
Стадия 1: подготовка места
Септик Топас инструкция предусматривает устанавливать на расстоянии не менее 5 метров от фундамента дома. Эта рекомендация продиктована нормами СЭС. После того, как место определено вырывается котлован. Его размеры определяются в зависимости от модели септика. Топас 5 имеет размеры 1000х1200х1400 и для него котлован должен быть 1800х1800х2400. После того, как он вырыт, требуется сделать опалубку.
Подготовка котлована
Стадия 2: установка септика
Далее в котловане необходимо организовать песчаную подушку. Для этого его дно засыпают песком на 15 см. Таким образом, после установки септик будет подниматься над поверхностью грунта также на 15 см. Это требуется для удобства эксплуатации очистительной системы в весенний сезон и предотвращения её повреждения. В противном случае, если септик установлен на одном уровне с грунтом, весной во время таяния снега аэрационная станция может быть затоплена. Как правило, вода попадет внутрь через вентиляционные отдушины или верхнюю крышку. В этом случае компрессоры, а иногда и вся система в целом, могут перестать функционировать.
Спуск станции в котлован
Совет от профессионала:
Выбирать модель очистительной станции необходимо с учётом уровня залегания грунтовых вод. Если он сильно приближен к поверхности, то предпочтение следует отдавать разновидностям с маркировкой ПР. В таких системах предусмотрен принудительный отвод очищенных вод, который осуществляется посредством встроенного насоса.
Септики для загородного дома Топас (5 и 8), можно установить в котлован вручную. Никакой спецтехники при этом не требуется, в отличие от других моделей данных систем. Через специальные отверстия, которые расположены на рёбрах жёсткости, продевается канат, и станцию опускают в котлован.
Стадия 3: организация канализационной системы
Для монтажа канализационной системы используются трубы ПНД, диаметр 110 мм. Глубина уровня врезки трубы в септическую установку – 70-80 см относительно верхнего уровня земли. Для станций модели Long глубина варьируется от 120 до 140 см. Уклон канализационных труб зависит от диаметра трубы:
- при 100 мм – 1-2 см на метр;
- при 50 мм – 3 см.
Подключение отводящих и подводящих магистралей
Если врезка трубы делалась на удалении 70 см относительно верха, то на расстоянии от дома 10 м высота выходящей из дома трубы должна составлять 50 см от земли.
Стадия 4: герметизация установки
Во внешнем корпусе станции необходимо просверлить отверстия для канализационной трубы. Для этого рекомендуется использовать регулируемую коронку (диаметр 103-100 мм). При этом регулировка должна составлять 105-108 мм. Выполнять герметизацию желательно руководствуясь инструкцией.
В комплектацию станции входит специальный полипропиленовый шнур, при помощи которого патрубок, помещенный в отверстие, припаивается к нему. Для этого используют строительный фен с соответствующей насадкой. После того, как патрубок надёжно прикреплён, к нему подсоединяется канализационная труба.
Выравнивание очистной станции
Совет от профессионала:
Перед герметизацией стоит выровнять установку при помощи строительного уровня.
Стадия 5: обеспечение источника питания
Поскольку система функционирует от электричества, то монтаж септика Топас предусматривает проведение к нему электропитания. Для этого применяют кабель ПВС (сечение 3х1,5). Его располагают в гофрированной трубе, предназначенной для земляных работ, и кладут около канализационной трубы.
Кабель подводится к установке через специальный вход и подсоединяется к клеммам. В доме он подключается к распределительному щитку посредством обособленного автомата 6-16 А.
Стадия 6: нормализация давления
Заключительный этап – выравнивание давления на внешние поверхности станции при её обсыпке. Это необходимо с целью компенсировать давление на её корпус. Наполнение установки водой и обсыпка осуществляются одновременно и в одинаковых количествах. Станция заполняется водой на треть и аналогично на треть засыпается. Процесс повторяется до тех пор, пока станция не будет погружена в грунт до требуемого уровня.
Обсыпка станции и наполнение водой осуществляются равномерно
Условия эксплуатации ЛОС
Запуск Топаса выполняется в таких случаях:
- По завершении всех монтажных работ.
- При сезонном режиме эксплуатации – вначале дачного сезона после расконсервации.
Важно знать, как запустить септик Топас правильно. Для этого:
- Крышка освобождается от снега, мусора, грязи. Открывается.
- Проводится визуальное обследование внутренней «начинки» камер: конструкция септика Топас не имеет сложных механизмов и узлов. Сравнивается вода в камере по уровню. Он должен быть таким же, как при консервации на зиму. В противном случае следует искать повреждение корпуса и проводить ремонтные работы.
- Обследовать состояние элетрокабеля и его подключение к корпусу. Для этого нужно изучить септик Топас: принцип работы (схема подключения электрооборудования).
- Поместить на место компрессоры. Их два в комплекте. На каждый септик Топас электрическая схема подключения предполагает определенно пронумерованную розетку.
- Произвести подключение. Проследить, как начнет функционировать септик Топас: принцип работы компрессоров направлен на выполнение 2-х функций. Вначале для подачи воздуха в емкость для бактерий. Затем для постепенного перемещения жидкости из отсека в отсек через эрлифт.
- Если схема устройства Топаса предполагает принудительный отвод очищенной жидкости, к сети подсоединить дренажный насос, установленный внутри корпуса. Водоотвод Топас зависит от особенностей рельефа на участке, типа грунта, санитарных требований.
- Включить автомат для септика на щитке, переводя тумблер в положение «вкл». В работу включается один компрессор. Бурление воды в аэротенке – признак включения аэратора. Процесс запущен.
Внимание! Для тех, кто не знает, как запустить Топас, вывести его в рабочий режим, рекомендуем обратиться в. Все возводимые нами станции имеют сертификаты: Топас не исключение
Кто производит данный продукт
логотип компании ТОПОЛ-ЭКО
Основным официальным поставщиком этого оборудования на российский рынок считается ГК «ТОПОЛ-ЭКО». У этой компании накоплен большой практический опыт по разработке и созданию эффективных систем очистки бытовых стоков.
Основные производственные мощности располагаются в Подмосковье. Разавитая дилерская сеть занимается не только реализацией и установкой оборудования, но и проводит техническое обслуживание, ремонт.
За все годы производства фирменное оборудование, изготавливаемое на современных мощностях и с применением прогрессивных технологий, зарекомендовало себя только с лучшей стороны и заслужило много похвальных отзывов от потребителей.Модель Топаз просто незаменим там, где необходимо качественно и быстро произвести утилизацию отходов, без больших затрат и лишних проблем. Установив его, больше не придется переживать по поводу вызова ассенизаторского транспорта.
Установка септика
Монтаж септика можно разделить на шесть основных стадий, которые мы рассмотрим подробнее на примере модели Топас 5.
Стадия 1: подготовка места
Септик Топас инструкция предусматривает устанавливать на расстоянии не менее 5 метров от фундамента дома. Эта рекомендация продиктована нормами СЭС. После того, как место определено вырывается котлован. Его размеры определяются в зависимости от модели септика. Топас 5 имеет размеры 1000х1200х1400 и для него котлован должен быть 1800х1800х2400. После того, как он вырыт, требуется сделать опалубку.
Подготовка котлована
Стадия 2: установка септика
Далее в котловане необходимо организовать песчаную подушку. Для этого его дно засыпают песком на 15 см. Таким образом, после установки септик будет подниматься над поверхностью грунта также на 15 см. Это требуется для удобства эксплуатации очистительной системы в весенний сезон и предотвращения её повреждения. В противном случае, если септик установлен на одном уровне с грунтом, весной во время таяния снега аэрационная станция может быть затоплена. Как правило, вода попадет внутрь через вентиляционные отдушины или верхнюю крышку. В этом случае компрессоры, а иногда и вся система в целом, могут перестать функционировать.
Спуск станции в котлован
Совет от профессионала:
Выбирать модель очистительной станции необходимо с учётом уровня залегания грунтовых вод. Если он сильно приближен к поверхности, то предпочтение следует отдавать разновидностям с маркировкой ПР. В таких системах предусмотрен принудительный отвод очищенных вод, который осуществляется посредством встроенного насоса.
Септики для загородного дома Топас (5 и 8), можно установить в котлован вручную. Никакой спецтехники при этом не требуется, в отличие от других моделей данных систем. Через специальные отверстия, которые расположены на рёбрах жёсткости, продевается канат, и станцию опускают в котлован.
Стадия 3: организация канализационной системы
Для монтажа канализационной системы используются трубы ПНД, диаметр 110 мм. Глубина уровня врезки трубы в септическую установку – 70-80 см относительно верхнего уровня земли. Для станций модели Long глубина варьируется от 120 до 140 см. Уклон канализационных труб зависит от диаметра трубы:
- при 100 мм – 1-2 см на метр;
- при 50 мм – 3 см.
Подключение отводящих и подводящих магистралей
Если врезка трубы делалась на удалении 70 см относительно верха, то на расстоянии от дома 10 м высота выходящей из дома трубы должна составлять 50 см от земли.
Стадия 4: герметизация установки
Во внешнем корпусе станции необходимо просверлить отверстия для канализационной трубы. Для этого рекомендуется использовать регулируемую коронку (диаметр 103-100 мм). При этом регулировка должна составлять 105-108 мм. Выполнять герметизацию желательно руководствуясь инструкцией.
В комплектацию станции входит специальный полипропиленовый шнур, при помощи которого патрубок, помещенный в отверстие, припаивается к нему. Для этого используют строительный фен с соответствующей насадкой. После того, как патрубок надёжно прикреплён, к нему подсоединяется канализационная труба.
Выравнивание очистной станции
Совет от профессионала:
Перед герметизацией стоит выровнять установку при помощи строительного уровня.
Стадия 5: обеспечение источника питания
Поскольку система функционирует от электричества, то монтаж септика Топас предусматривает проведение к нему электропитания. Для этого применяют кабель ПВС (сечение 3х1,5). Его располагают в гофрированной трубе, предназначенной для земляных работ, и кладут около канализационной трубы.
Кабель подводится к установке через специальный вход и подсоединяется к клеммам. В доме он подключается к распределительному щитку посредством обособленного автомата 6-16 А.
Стадия 6: нормализация давления
Заключительный этап – выравнивание давления на внешние поверхности станции при её обсыпке. Это необходимо с целью компенсировать давление на её корпус. Наполнение установки водой и обсыпка осуществляются одновременно и в одинаковых количествах. Станция заполняется водой на треть и аналогично на треть засыпается. Процесс повторяется до тех пор, пока станция не будет погружена в грунт до требуемого уровня.
Обсыпка станции и наполнение водой осуществляются равномерно
Установка и обслуживание септиков
Монтаж канализации ТОПАС производится по следующей схеме:
Роется котлован по ширине и длине на 30–40 см больше размеров корпуса выбранной модели. Глубиной он вырывается на 10 см больше высоты станции. Эти сантиметры нужны для устройства на дне ямы подушки из утрамбованного песка.
В яму устанавливается септик. Далее к нему подводится канализационный трубопровод из дома с уклоном в 2 градуса и кабель электропитания.
Производится засыпка траншеи с трубой и ямы с очистной станцией.

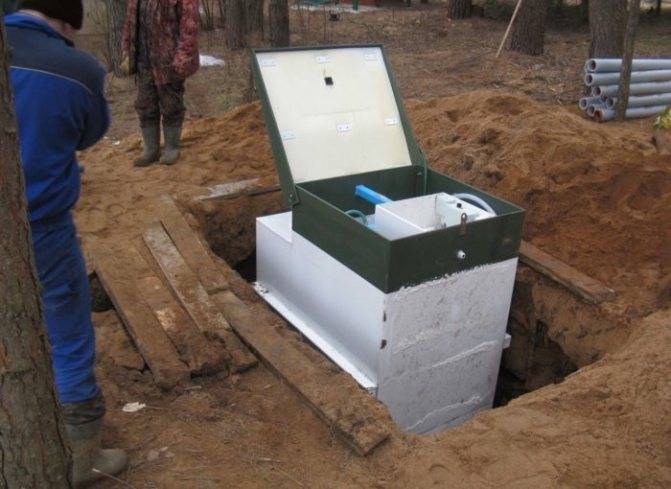

Опускаем в котлован станцию
Земля засыпается так, чтобы на поверхности виднелась только крышка. Заливать плитный фундамент под этим септиком в качестве якоря не нужно. Даже маломощная модель Топаса на 3–4 человека весит больше 200 кг. Плюс к этому еще добавляется масса стоков. Всплыть эта станция сможет только при очень сильном паводке и затоплении всего вокруг.

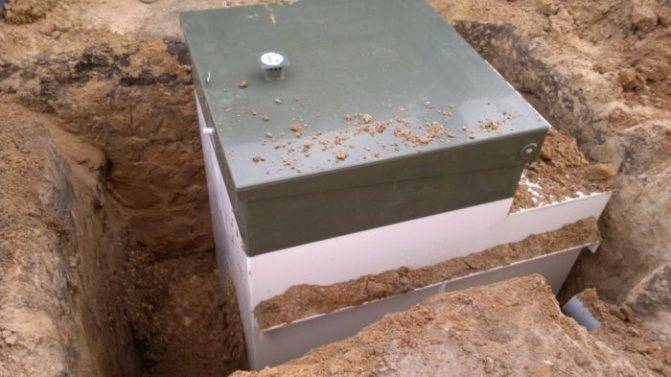

На поверхности остается только крышка
Прокапываем траншею к септику
Врезаемся трубой в септик
Герметично заклеиваем вход трубы в септик специальным феном и лентой
Закапываем канализационные трубы
Аналогично делаем отверстие и герметизируем под вывод вод
Подключаем септик к электросети
Септик Топас подходит для любых жилищ, будь то дачные домики, двухэтажные таунхаусы из кирпича, либо небольшие каркасно-щитовые дома. Ограничения есть только по количеству проживающих и единовременному залповому сбросу стоков. Но здесь надо лишь грамотно подобрать вариант станции.
Обслуживание ЛОС Топас сводится к удалению крупных фракций из фильтра в первой камере и избытков ила из накопителя. Для этого предусмотрен специальный насос, который необходимо включать по мере возникновения необходимости.
Устанавливается данный септик своими руками, а после и эксплуатируется без особых проблем. В подтверждении этого достаточно посмотреть видео с отзывами тех, кто уже им пользуется. О каких-либо затруднениях там ни слова. В плане простоты монтажа он напоминает кладку гибкой черепицы, с которой в состоянии справиться даже непрофессионал.
Описание септика
Топас 8 – это автономная канализация, в которой используются методы биологической очистки. Она подойдет для дома или другого объекта, в котором постоянно проживает до 8 человек. Кроме того, септик подойдет для семей с меньшим составом, которые любят часто принимать гостей либо планируют установить дома мини-бассейн.
Модель имеет пластиковый корпус, который внутри разделен перегородками на четыре изолированных отсека. Через эти отсеки стоки проходят последовательно, постепенно очищаясь от примесей.
Перемещение жидкостей между камерами происходит при помощи простых насосов – эрлифтов, работают они за счет компрессоров. Компрессор используется и для осуществления процесса аэрации. Благодаря этому, стоки практически полностью очищаются от органических примесей, уровень очистки составляет 95-98%.
Принцип работы Topas
Рассмотрим принцип работы Топас на примере самой распространенной модели Топас 5. Возможно, Вам подойдет другая модель. На рисунке представлена схема внутреннего устройства, а ниже описаны характеристики элементов и общий принцип работы Топас-5.
(А) Приемная камера Сточные воды поступают в приемную камеру. В отличие от «классических установок» в Топас приемная камера снабжена аэратором для перемешивания стока и насыщения его кислородом воздуха. Аэрация в приемной камере включается, когда уровень стока в ней снижается до рабочего минимума.
Благодаря этому вместо отстаивания и загнивания осадка, сток в приемной камере усредняется по составу, и начинаются процессы очистки – происходит распад молекул органических соединений под действием ферментов, выделяемых бактериями.
(2) Фильтр крупных фракций Перемешанные в стоке мелкие частицы загрязнений прошедшие через фильтр с ячейками диаметром 10мм поступают в главный насос. Крупные частицы загрязнений и мусор остаются в приемной камере.
(3) Главный насос – эрлифт, в котором воздух подаваемый компрессором (9), поднимает по трубе сточную воду и перекачивает в аэротенк-реактор. Перекачивание происходит равномерно с небольшой производительностью и в отличие от других типов насосов без больших затрат электричества и скачков напряжения вызываемых пуском насоса.
(11) Поплавковый переключатель Для переключения режимов работы Топас в приемной камере установлен поплавковый выключатель. В первой фазе, когда приемная камера наполняется сточными водами, поплавок поднимается и включается первый компрессор. Он подает сжатый воздух на:
- аэрацию в аэротенке-реакторе (Б),
- главный насос (4),
- эрлифт рециркуляции (6) между аэротенком и вторичным отстойником,
- штатный насос откачки ила (8) (бурление в отстойнике стабилизаторе).
Когда уровень стока в приемной камере падает до рабочего минимума, поплавок опускается и включается второй компрессор. Подача воздуха переключается на:
- аэрацию приемной камеры,
- эрлифт перекачки ила из аэротенка в отстойник-стабилизатор,
- эрлифт удаления жировой пленки во вторичном отстойнике,
- аэрацию во вторичном отстойнике.
(Б) Аэротенк-реактор Камера, в которой происходит основная очистка сточных вод микроорганизмами активного ила. Благодаря аэрации сток поддерживается во взвешенном состоянии и насыщается кислородом воздуха. В фазе отстаивания ил начинает оседать на дно и происходит объединение частиц ила в хлопья. Из-за снижения количества кислорода в стоке бактерии начинают использовать для дыхания растворенные соединения азота – нитраты, восстанавливая их до нитритов и далее до молекулярного азота. Происходит денитрификация – удаление нитратов и нитритов.
Технические характеристики
К современным очистным установкам предъявляются строгие требования. Они должны иметь простую конструкцию (чем проще конструкция, тем меньше поломок) и при этом обеспечивать высокую степень очистки.
Кроме того, модель не должна требовать сложного обслуживания, большую часть работ после изучения инструкции по эксплуатации потребитель может выполнить самостоятельно. Технические характеристики модели Топас 8 стандартного исполнения следующие:
- производительность – 1500 литров за 24 часа;
- оптимальное количество пользователей – 6-8;
- объем приемной камеры – 440 литров;
- уровень подключения трубы – 40-80 см;
- потребление энергии за 24 часа – 1,5 кВт;
- габариты корпуса 163 x 117 x 250 см;
- вес – 350 кг.
Помимо модели стандартного исполнения выпускаются модификации, имеющие схожие технические характеристики, но имеющие иные размеры и дополнительные устройства.
Модификации
В модели стандартного исполнения предусмотрен отвод очищенной воды естественным путем, то есть самотеком. Однако не всегда есть возможность обеспечить естественное отведение воды. К примеру, если грунт тяжелый, плохо впитывающий. Либо грунт слишком влажный из-за высокого подъема почвенных вод.
В описываемых случаях решением проблемы станет установка септика Топас 8 пр. Его отличием является оборудование для принудительного отвода воды. После того как вода будет очищена, она будет направляться в дополнительный накопитель. При наполнении этого накопителя автоматически включается дренажный насос, который обеспечивает перекачку на сброс, например, в ближайший водоем.
Как уже отмечалось, максимальная глубина подключения подводящего трубопровода для стандартной модели составляет 80 см. Однако нередко трубопровод необходимо прокладывать на большей глубине.
Это может быть вызвано климатическими факторами или сложным рельефом на участке. В таком случае стоит выбрать модель септика Топас 8 лонг. Особенностью модели является удлиненная горловина. Высота корпуса этой модификации 3,1 метра. Благодаря этому подключить трубу можно будет на глубине до 1,4 метра.
В том случае, если нужно обеспечить глубокую прокладку труб и принудительную откачку очищенной воды рекомендуется выбрать модель Топас 8 long пр. эта модификация имеет удлиненную горловину, кроме того, Топас 8 лонг пр дополнена насосом и емкостью для сбора очищенной жидкости.
Преимущества и недостатки
Септик Топас 8 имеет ряд положительных качеств, особенно стоит отметить следующие плюсы:
- корпус модели выполнен из прочного полипропилена, поэтому он не подвержен коррозии и способен сопротивляться нагрузкам, оказываемым грунтом. Благодаря свойствам современного пластика, модель способна служить десятилетиями;
- процессы очистки протекают без использования вредных химикатов, используется естественный биологический метод;
- установка в процессе эксплуатации в штатном режиме не распространяет неприятных запахов;
- уровень качества переработки стоков максимально высокая – до 98%;
- для очистки септика не требуется использования ассенизаторской машины;
- компактность, для монтажа септика потребуется выделить небольшую площадку;
- экономичность, при работе компрессора для Топас 8 потребляется около 60Вт электроэнергии в час.
К недостаткам модели можно отнести энергозависимость установки, а также высокую стоимость.
Эксплуатация
Из всего вышеописанного видно, что вполне осуществима установка септика Топас своими руками. Тем не менее, если раньше не приходилось сталкиваться с подобного рода работами, лучше всё же обратиться к специалистам. Что же касается эксплуатации, то она не сопряжена с большими затруднениями. Особенности эксплуатации:
- Очистку отстойника рекомендуется производить 1-2 раза в год. Если нет возможности воспользоваться ассенизаторским оборудованием, можно сделать это самостоятельно при помощи обычного наноса. Откаченный ил подходит для использования в качестве удобрения.
- Замену компрессорных мембран и чистку фильтров надо осуществлять с периодичностью в 2-3 года. Эти процедуры тоже можно выполнить самостоятельно при помощи отвёртки и гаечного ключа.
- Замена аэрационной системы станции проводится раз в 12 лет. Это необходимо для обеспечения нормального функционирования установки. Несмотря на то, что все загрязнения полностью перерабатываются, не исключено попадание в септик крупных частиц. Если их не удалить, это может повлечь сбой в работе установки.
Чистку станции проводят 1-2 раза в год
Итак, обслуживание септика Топас достаточно просто. При своевременном выполнении необходимых мероприятий по его очистке и замене определённых элементов станция будет служить десятилетиями.
Фаза 1
Септик начинает выполнять возложенную на него функцию, начиная с этого момента.
- в приемный отсек (A) поступают бытовые и канализационные стоки;
- объем жидкости в отсеке (A) увеличивается;
- поплавок инициирует включение компрессора (1), запускается процесс аэрации в аэротенке (B);
- жидкость подается во вторичную камеру (B);
- из вторичного отсека (B) жидкость поступает в успокоитель-отстойник (C), затем вытекает на выход.
Этап №1 длится, пока жидкость перекачивается из камеры (A) в аэротенк (B). В процессе снижения уровня жидкости поплавок достигает положения, в котором дает сигнал на выключение компрессора (1), и еще один для запуска второго нагнетателя (2) — начинается следующая фаза.
Таким образом система очистки ТОПАС проводит поступившие стоки через три последовательные стадии:
- очистка анаэробными микроорганизмами (отсек A);
- очистка аэробными бактериями (аэротенк B);
- доочистка анаэробами, отстаивание, после чего верхний, наиболее чистый слой воды, сливается.
1 фаза, вид сверху
1 фаза, вид сбоку. Для наглядности процесса камеры изображены одна за другой по ходу движения жидкости
Особенности конструкции И-15
- Аэродинамическая схема — расчалочный полутораплан. Верхнее крыло — по схеме «чайка».
- Конструкция — смешанная, дерево-металлическая. Обшивка — полотно.
- Фюзеляж — ферма из стальных труб, обтянутых полотном в хвостовой части, и закрытых металлическими панелями в носовой. Спереди на раме устанавливался двигатель. Кабина пилота имела две откидные створки. Левая створка для удобства входа в самолет состояла из двух частей, в открытом положении перегибалась пополам и более плотно прижималась к борту. На левом борту имелись две подножки, прикрытые подпружиненными крышками.
- Крыло — конструкция обоих крыльев цельнодеревянная. Обшивка перкаль, покрытая аэролаком в несколько слоев. Жесткость бипланной коробки достигалась системой стоек и профилированных лент-расчалок.
- Хвостовое оперение — цельнодюралевое обшитое полотном. На руле высоты установлены флеттнеры, снимающие нагрузку на ручке управления. На задней кромке руля направления была установлена небольшая пластинка, регулируемая на земле.
- Шасси — неубираемое, с обтекателями. Стойки шасси оснащались амортизаторами, колеса имели тормоза. Снаружи и стойки, и колеса закрывались каплевидными обтекателями из дюраля. Задний костыль — сварной из стальной трубы, в качестве амортизации использовался пакет из резиновых пластин. Костыль поворачивался одновременно с рулем направления.
- Силовая установка — звездообразный двигатель М-25 ( лицензионная копия американского образца R-1820), мощностью 625 л.с., мотор оснащался приводным нагнетателем. Винт двухлопастный постоянного шага, диаметром 2,9 м. За мотором устанавливался масляный бак, а перед кабиной пилота, за противопожарной перегородкой, топливный бак емкостью 160 л.
- Вооружение — четыре 7,62-мм пулемета ПВ-1 с 3000 патронами. Патроны, снаряженные в ленту, находились в центральной части фюзеляжа, сразу за бензобаком. Стрелянные гильзы выбрасывались наружу вниз по трубчатым отводам. Прицеливание при стрельбе осуществлялось оптическим прицелом, размещенном на ребре козырька пилота.
Обслуживание
Регулярное обслуживание Топас – это обязательное условие долгой и бесперебойной работы оборудования. Потребители могут узнать, как почистить септик, познакомившись с инструкцией по эксплуатации.
Перед тем как чистить септик, нужно будет отключить мотор. Очистка проводится при помощи встроенного насоса. Очистка проводится каждые 3-6 месяцев. Капитальную чистку септика проводится примерно раз в 4-5 лет.
Но если откачку излишков ила вполне можно провести самостоятельно, то обслуживание электрической части оборудования лучше доверить специалистам. Замена мембраны в компрессоре проводится раз в 4-5 лет.
Итак, Топас 8 – это производительная канализационная установка, способная качественно очистить до полутора кубометров жидкости в сутки. Используется оборудование в частных домовладениях и на небольших коммерческих объектах. Установку и подключение септика лучше поручать специалистам, которые дают гарантию на выполненные работы.
История создания
К 30-м годам в Советском Союзе не только была создана авиационная промышленность – существовали и опытные конструкторские кадры. Развивалась и теория применения боевых самолетов.
«Пятнадцатый» отличался улучшенной аэродинамикой и установкой более мощного двигателя – американского R-1820.
Важным изменением стало отсутствие у верхнего крыла традиционного центроплана – две части крыла соединялись прямо с фюзеляжем за счет характерного излома. Эта схема получила название «чайка».
В течение лета 1933 года был построен первый опытный образец. Его испытаниями в воздухе занимался легендарный Валерий Чкалов. В конце ноября, правда, из-за повреждения лыжного шасси самолет оказался разбит, и на государственные испытания отправили второй прототип. И уже в первый день 1934 года И-15 было решено запустить в производство и ввести в строй.
