Лотки теплотрасс и их характеристики

Маркировка и виды лотков для теплотрасс

Основным документом, регламентирующим размеры лотковых конструкций, является Серия 3.006.1-2.87, в ней описана и их маркировка, состоящая из следующей последовательности буквенных и цифровых символов:

• Л — лоток, аналогично обозначается и плита, которая его накрывает (литера П);
• д — ставится позади первой цифры указывает на доборные изделия;
• цифры от 1 до 38 — означают порядковый номер типоразмера и конструкции изделия;
• Число за дефисом обозначает равномерно рассредоточенное по площади 1 квадратный метр (м2) давление по вертикали в килограмм-силах (кгс), но чаще в тонна-силах(тс), которое выдерживает изделие;
• а — литера после второй цифры обозначает марки со стальными закладками.

Существует еще одна Серия 3.006.1-8 рабочих чертежей и типоразмеров лотковых элементов с отверстиями, имеющая иное условное обозначение. В ней буквенные символы и цифры согласно их позициям означают следующее:

1. КЛ — лоток, ПТУ — перекрывающая угловая плита, ПДУ — плита днища угловая, ПТО — плита с отверстием, ЛКО — лотковое изделие с отверстием;
2. последующие три цифры означают длину, ширину и высоту изделия в сантиметрах;
3. последнее число после дефиса — расчетная нагрузка в тс/м2.

Конструктивные и размерные параметры лотка ЛК 300.180.120-6 из Серии 3.006.1-8 Из лотковых элементов монтируют подземные сооружения, которые делят на две группы:

1. каналы — изделия, имеющие чистую высоту менее 150 см;
2. тоннели — инженерные коммуникации из лотков высотой 180 см и более.

Маркировка каналов и туннелей имеет буквенно-цифровое обозначение по аналогии с лотками и состоит из символов:

• КЛ — лоточные каналы, накрываемые плитами;
• КЛп — каналы лотков, которые опираются на плиты;
• КЛс — Конструкции из двух ЖБИ, опирающихся на торцы боковых стенок друг друга.

Цифра после буквенного обозначения указывают ширину канала в сантиметрах, следующая цифра — высота лотка в сантиметрах. Цифровой символ после дефиса — рабочая нагрузка в тс/м2.

Характеристики лотков крайних типоразмеров по Серии 3.006.1-2.87

Монтаж и гидроизоляция лотковых конструкций

Монтаж каналов и туннелей проводят по СНиП III -16-80 (Правила работ при монтаже сборных бетонных и ЖБ конструкций) и СНиП III-4-80.

Основные правила проведения работ включают в себя пункты:

1. Монтаж начинают после устройства подушки и проверки строительным инструментом уклонов и размеров канала.
2. Лотки при установке цепляют за петли или пользуются захватами в виде прочных металлических стержней, пропущенных в противоположные стены ЖБИ.
3. При укладке плит рекомендуется использование клещевых фрикционных захватов без использования петель. В зависимости от технологии изготовления плит для их монтажа могут быть использованы спецотверстия в изделиях, при отсутствии петель и отверстий применяют строповочные петли.
4. Швы при укладке элементов заполняют раствором цемента марки 50, в местах деформации шовные проемы заливают битумом.
5. Если прокладка проводится полуподземным методом, швы между перекрытиями заливают битумной мастикой со специальным наполнителем по СНиП III-20-74, регламентирующим проведение кровельных, гидроизоляционных и пароизоляционных работ.
6. Все металлические соединения обязаны быть покрыты противокоррозионным составом, в тоннелях обетонированы по соответствующему узлу.
7. Строповочные отверстия после установки замазывают цементом марки 50.
8. Допускается монтаж лотковых коммуникаций без верхнего и нижестоящего перекрытия вне зданий со стенками высотой не более 60 см, и в цеховых каналах при углублении до 50 см.
9. Допускается протяжка коммуникаций в открытых канальных проходах при отсутствующей нагрузке во время возможного осыпания земли или отсутствия крепежа стенок временными подпорками.
10. В тоннелях закрытого типа коммуникации протягивают через монтажные проемы.
11. Засыпку проложенных коммуникаций проводят равномерно распределенными слоями толщиной 20 — 30 мм с двух сторон согласно технологии производства земляных работ по СНиП III-8-76.
12. Монтаж ЖБИ с закладочными элементами проводят по заранее нанесенным разбивочным рискам.

Укладка лотков с помощью спецтехники

Гидроизоляция

При возведении лотковых инженерных сооружений в районах с высоким уровнем грунтовых вод применяют следующие методы защиты туннельных и канальных конструкций от влаги:

1. Устраивают дренаж, если его осуществление технически невозможно, проводят гидравлическую изоляцию. При этом уровень поверхностных вод считают на 1 м ниже отметки планировки грунта при углублении до 4,5 м и на 1 м меньше верха ЖБИ при углублении более 4,5 м.
2. Гидравлическая изоляция на перекрытиях от проникновения подземных вод выполняется согласно СН 901-65, подготовленная основа под покрытие обязана иметь наклон в 4%.
3. При прокладке используют следующие виды гидравлической изоляции:

• холодную из асфальта;
• горячую из асфальта;
• оклеечную из битума;
• композиционные материалы из кислот, петролатума, битумной мастики.

1. Наружные поверхности изделий вне зоны грунтовых вод обмазывается битумной гидроизоляцией. При прокладке тепловых сетей для защиты от поверхностных вод руководствуется соответствующим СНиП II-36-73.
2. Для повышения долговечности ЖБ конструкций, снижения трудоемкости и стоимости проводимых работ, применение гидроизоляции рекомендуется проводить при уровне грунтовых вод до 20 м.
3. Проведение работ регламентировано указаниями СН 301-65 (п.2.1) и требованиями СНиП 2.03.11-85 относительно защиты строительных конструкций от коррозии при агрессивном воздействии водной среды.
4. Гидроизоляционное противонапорное покрытие должно располагаться на высоте не менее, чем 0,5 м над максимальным уровнем грунтовых вод.
5. Сборные лотковые элементы каналов и тоннелей должны размещаться на подушке из бетона марки 100 толщиной не менее 10 см, по краям подготовка должна армироваться сетками.
6. Если подготовка проводится в агрессивной водной среде, ее выполняют из бетона высокой плотности группы не ниже В6 по водопроницаемости.
7. Другая технология создания подготовительной подушки в траншее — втрамбовывание в грунт щебня с его последующей проливкой битумом до полного впитывания.
8. Гидроизоляционная узлы, деформационные швы, защитные ограждения, детали пропуска через гидроизоляционный слой труб, кабелей, должны выполняться в соответствии с СН 301-65

Стоимость лотков Широко применяемые в промышленности, строительной сфере, коммунальном и сельском хозяйстве ЖБИ лотки теплотрасс выпускают для организации открытых и закрытых каналов, туннелей под землей и на ее поверхности. Значительное количество типоразмеров, доступность, простота монтажа, невысокая цена, существенно расширяют область их применения вплоть до бытового использования.

Описание

Ж/б конструкции выпускаются на основании ГОСТа 13015.0-83. Государственный стандарт регламентирует основные параметры ЖБЛ, нормы производства и эксплуатации строительных материалов.

Согласно документу, изделия из бетона после изготовления должны обладать высокими показателями и иметь следующие качества:

Водоотводные лотки.

• повышенную термо- и гидроизоляцию;
• морозостойкость;
• высокий уровень стойкости к любым нагрузкам;
• водонепроницаемость;
• устойчивость к агрессивным факторам и грунтовым водам;
• надежность.

Бетон, из которого выпускают лотки, должен отвечать таким требованиям:

1. Марка — не менее 300.
2. Предел прочности — свыше 70 МПа.
3. Размер гранул наполнителя — до 15 мм.
4. Отсутствие поверхностно-активных добавок при изготовлении смеси.

Теплотрассовые каналы накрываются бетонными крышками для быстрого устранения аварии, возможной в процессе работы системы теплоснабжения.

Шлюзы по методу укладки подразделяются на подвиды:

1. КЛ. Оборудованы специальными перекрытиями.
2. КЛп. Изготовлены с крышками и опирающимися на них железобетонными блоками.
3. КЛс. Желобная система с опирающимися друг на друга блоками, скрепленными с помощью швеллеров.

Монтаж блоков выполняется в канаве на подушке из песка. Изделия должны плотно соприкасаться с землей, это влияет на надежность конструкции. Стыки заливаются раствором. На структурно-неустойчивом грунте пользуются битумом или другой пластичной гидроизоляцией.

Для равномерности нагрузки и во избежание перекосов землю засыпают с 2 сторон одновременно. При эксплуатации блоков на территориях с агрессивными факторами фасад следует покрывать защитным слоем специального раствора.

Жб лоток для инженерных коммуникаций.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;

1. Сбор системы идет от самой низкой точки;
2. Уклон желоба должен быть минимум 10 мм/1 пог. м;
3. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

1. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
2. В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

1. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
2. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
3. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

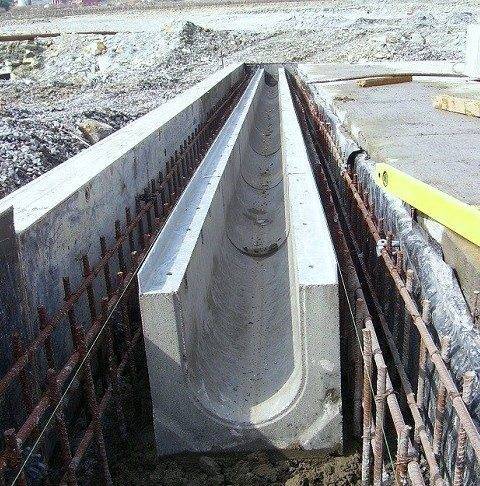

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.

2. Приготовить бетон для основания, на котором будут лежать лотки.

3. Нанести герметик на торцевую часть лотка.

4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.

5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.

6. Установить пескоулавливатель в сливное отверстие.

7. Уложить последующие лотки, скрепляя их герметиком.

8. Приклеить торцевую заглушку в конце готовой линии.

9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.

10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет

12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Назначение

Железобетонные лотки (ЖБЛ) для теплотрасс благодаря широкому ряду типоразмеров применяют не только по прямому назначению, но и для других целей как в бытовом хозяйстве, так и в строительной, коммунальной, и промышленной сферах.

Железобетонные лотки для теплотрассы играют следующую роль:

• Предохраняют водопроводный, газовый, паропроводящий трубопровод или кабель от физического давления помещенного над ним грунта.
• Обеспечивают дополнительную тепловую защиту трубопровода, экономя при этом финансовые средства на подогреве воды, пара или иного теплоносителя.
• Так как подземный лоток накрывается сверху защитной крышкой и промазывается снаружи гидроизоляцией, в него не проникает влага — таким способом происходит предохранение от коррозии внутренних инженерных коммуникаций.
• Также ЖБ лоток для теплотрассы не допускает контакта трубопровода с почвой, различными биологическими организмами и животными. Это повышает коррозионную стойкость трубопровода и существенно увеличивает срок его службы.
• Бетонный лоток для теплотрассы предохраняет трубопровод от физического воздействия почвы при ее просадке, смещении в результате землетрясений или размыве грунтовыми водами.
• Одно из популярных применений лотков — их установка для отвода различных жидкостей. Они могут использоваться в животноводческой отрасли сельского хозяйства на фермах скота для транспортировки жидких навозных стоков, организации водоподающих каналов. В мелиорации лотки находят применение при осушении болотистой местности. При ведении бытового загородного хозяйства с помощью лотков можно подводить воду на участок из открытых источников, колодцев, колонок, создавать каналы для отвода воды с территории.

Схемы армирования

Плиты перекрытия ↑

Плиты перекрытия применяются в качестве крышки лотков для инженерных коммуникаций. Перекрытие лотков осуществляется с целью недопущения попадания внутрь них грунта и воды.

Воздух является лучшим теплоизолятором, поэтому между трубой теплотрассы и бортами лотка должна находиться воздушная подушка.

Плиты перекрытия изготавливаются из того же тяжелого железобетона, что и сами лотки. Внутри крупногабаритных крышек в качестве каркаса устанавливается сетка, а в крышках небольшого размера для повышения прочности используются прутья стальной арматуры. Требуется, чтобы класс водостойкости, класс арматуры и бетона лотков и плит совпадали.

Назначение

Железобетонные лотки (ЖБЛ) для теплотрасс благодаря широкому ряду типоразмеров применяют не только по прямому назначению, но и для других целей как в бытовом хозяйстве, так и в строительной, коммунальной, и промышленной сферах.

Железобетонные лотки для теплотрассы играют следующую роль:

• Предохраняют водопроводный, газовый, паропроводящий трубопровод или кабель от физического давления помещенного над ним грунта.
• Обеспечивают дополнительную тепловую защиту трубопровода, экономя при этом финансовые средства на подогреве воды, пара или иного теплоносителя.
• Так как подземный лоток накрывается сверху защитной крышкой и промазывается снаружи гидроизоляцией, в него не проникает влага — таким способом происходит предохранение от коррозии внутренних инженерных коммуникаций.
• Также ЖБ лоток для теплотрассы не допускает контакта трубопровода с почвой, различными биологическими организмами и животными. Это повышает коррозионную стойкость трубопровода и существенно увеличивает срок его службы.
• Бетонный лоток для теплотрассы предохраняет трубопровод от физического воздействия почвы при ее просадке, смещении в результате землетрясений или размыве грунтовыми водами.
• Одно из популярных применений лотков — их установка для отвода различных жидкостей. Они могут использоваться в животноводческой отрасли сельского хозяйства на фермах скота для транспортировки жидких навозных стоков, организации водоподающих каналов. В мелиорации лотки находят применение при осушении болотистой местности. При ведении бытового загородного хозяйства с помощью лотков можно подводить воду на участок из открытых источников, колодцев, колонок, создавать каналы для отвода воды с территории.

Схемы армирования

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
6. ширина внутреннего канала — от 300 мм до 3600 мм;
7. высота лотка изнутри от 300 мм до 1500 мм;
8. толщина дна — от 60 мм до 200 мм.
9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

Схема монтажа ЖБ каналов

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

1. основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
2. для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
3. при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
4. анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
5. для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

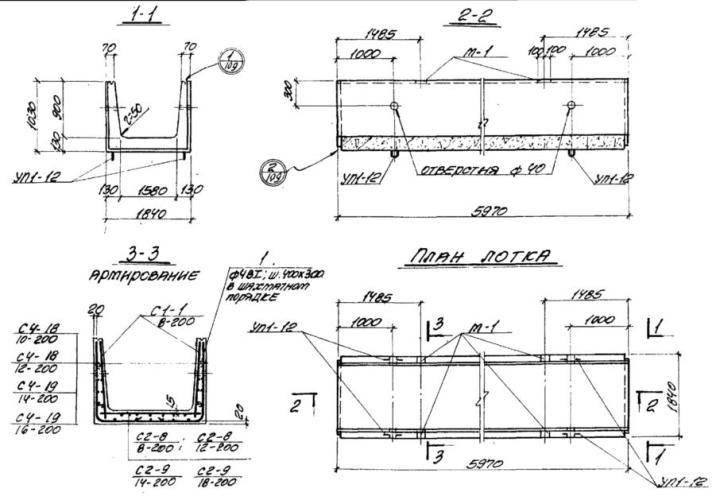

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

1. при стенках монолитной конструкции меньше 10 см — 1,5 см;
2. при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Эксплуатационная сфера ЖБЛ

Все железобетонные лотки подразделяют на 3 основные группы в зависимости от назначения:

1. Железобетонные лотки теплотрасс. Играют роль защитных каналов и ограничивают трубопровод, транспортирующий горячую воду или пар, от контакта с подземными водами, а также активными химическими соединениями, располагающимися в почве. Таким образом, теплопровод защищается от губительного воздействия коррозии.
2. ЖБЛ для монтажа водоотводных каналов. Такие элементы используются при прокладке дренажных, коллекторных и канализационных конструкций. Они широко эксплуатируются в строительстве жилых сооружений, при обустройстве парков, а также при прокладке водоотводных каналов автомобильных и железных дорог.
3. ЖБЛ для проведения кабельной проводки. Они играют роль защитного кожуха, предохраняя электрокабель от воздействий почвы.

Таблица размеров и цен лотка для теплотрассы

Технические характеристики ЖБИ для тепловых трасс и цены на них приведены в таблице:

Марка	Наружные размеры, мм	Внутренние размеры,мм	Вес, кг	Объем, м³	Стоимость, руб./шт.
Л-1-8/2	2985х360х420	300х340	450	0,17	3170
Л-2-8/4	1498х360х570	300х450	240	0,1	1550
Л-2Д-15	720х360х570	300х450	110	0,048	795
Л-3Д-8	720х380х780	300х620	190	0,075	1150
Л-4-8/2	2985х530х780	450х620	900	0,36	4450
Л-4Д-8	720х530х780	450х620	230	0,09	1160
Л-5-8/2	2985х680х780	600х600	1250	0,44	6190
Л-5Д-8	720х680х780	600х600	1280	0,11	1540
Л-6-8/2	2985х530х1160	450х1000	1130	0,45	6325
Л-6Д-8	720х530х1160	450х1000	280	0,11	1530
Л-7-8/4	1490х680х1160	600х980	680	0,272	3070
Л-7-15/2	2985х680х1160	600х980	1350	0,53	9440
Л-8-5/2	2985х1000х1160	900х900	1950	0,78	8550
Л-8Д-8	720х1000х1160	900х940	500	0,2	2415
Л-9Д-15	720х1310х1160	1200х900	650	0,26	3100
Л-10Д-5	720х550х1480	450х1280	430	0,17	2290
Л-10Д-15	720х550х1480	450х1280	430	0,17	3180
Л-11Д-11	720х700х1480	600х1280	450	0,18	3000
Л-11Д-8	720х700х1480	600х1280	450	0,18	2680
Л-12-8/2	2985х1010х1480	900х1280	2400	0,96	11910
Л-12Д-8	720х1010х1480	900х1280	600	0,24	4380
Л-15-8/2	2985х720х1840	600х1600	2480	0,99	17080
Л-15Д-5	720х720х1840	600х1600	630	0,25	4420
Л-16Д-8	720х1030х1840	900х1580	800	0,32	4810

Цены в России на ЖБЛ зависят от габаритов, веса конструкции, расхода материалов на изготовление.

Материал изготовления ↑

Железобетон – прочный и долговечный материал, имеющий высокую износоустойчивость и практически не подверженный эрозии. Он отлично переносит температурно-влажностные и механические воздействия, выдерживает влияние биологических факторов.

Благодаря своим свойствам, железобетон подходит для постройки уличных инженерных конструкций и сетей. Этот материал непроницаем для воды, что гарантирует высокую степень гидроизоляции теплотрассы.

Железобетонные лотки изготавливаются из тяжелых сортов бетона с применением высокопрочной конструкционной стали класса А-I, A-III или Вр-I. Плиты прикрытия лотков сделаны из материала того же типа.

В лотках армирующей основой являются сварные сетки и каркасы. Толщина бетонного защитного слоя обычно варьируется в пределах 15-20 мм.

Лотки железобетонные

Лотки для теплотрасс представлены в нескольких вариантах, различающихся по следующим параметрам:

• форма;
• размеры;
• место установки;
• функциональное назначение.

Общепринятые габаритные размеры лотков варьируются в пределах от 0,42 м до 4 м по ширине и от 0,35 м до 1,68 м – по высоте. Стандартная длина лотков составляет до 1,5 м. Лотки, чья длина находится в диапазоне от 1,5 м до 1,8 м, отнесены к каналам.

Если длина лотка превышает значение в 1,8 м, то такое изделие называется уже туннелем. Небольшие лотки длиной 0,72 м считаются доборными. Длина и ширина плит покрытия соответствуют габаритам лотков.

Фото: габариты лотков:L – длина,H – высота,B – ширина

Лотки имеют большую массу и после укладки проседают, однако использовать их можно не только в обычных грунтовых условиях: эти блоки подходят для сооружения трубопроводов в просадочных грунтах и в грунтах с высоким уровнем подземных вод. Некоторые разновидности лотков применяются даже в сейсмоопасных зонах. ГОСТ

Изготовление железобетонных лотков для теплотрасс осуществляется на основании нормативов, предусмотренных ТУ 5859-001-86780364-2008, ГОСТ 13015-2003 и серией 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов».

Согласно перечисленным актам, к качеству лотков предъявляются следующие требования:

• класс бетона по показателю прочности на сжатие – не ниже В22.5;
• по морозостойкости бетон должен соответствовать показателю не меньше F200 (больше 200 циклов замерзания-оттаивания);
• показатель водонепроницаемости – не ниже W4;
• арматура должна быть выполнена из стали класса А-I, A-III или Вр-I;
• железобетонные лотки должно иметь специальное покрытие, нужное для защиты блока от воздействий окружающей среды.

Бетонные лотки

Эксплуатационные характеристики и типоразмеры лотка зашифрованы в его маркировке. Каждая буквенно-цифровая группа соответствует определенному параметру изделия.

Значения выстроены в строгом порядке:

• буква «Л» обозначает лоток каналов и тоннелей;
• первая цифра – это порядковый номер изделия;
• вторая цифра – расчетная нагрузка, выраженная в тонне-силе на метр квадратный (тс/м2);
•  /2 – параметр для укороченных лотков.

Буква «Л» вместе с первой цифрой обозначают типоразмер лотка. Буквой «д» обозначаются доборные элементы, буквой «а» – лотки с закладными изделиями.

В качестве примера рассмотрим маркировку Л-6-15/2, которую нужно понимать следующим образом:

• Л-6 – типоразмер лотка;
• 15 – расчетная нагрузка изделия составляет 15 тс/м2;
• /2 – длина лотка составляет половину от номинального значения, то есть он является укороченным.

Фото: пример маркировки лотка

Плиты перекрытия имеют похожий шифр, где буква «П» обозначает тип изделия, первая цифра – порядковый номер, вторая цифра – расчетную нагрузку.

Длина крышки в маркировке не указана, поскольку плиты перекрытия всегда в два раза короче лотков, для установки с которыми предназначены. Образец маркировки для крышки – П-4-8.

Важно! Некоторые малогабаритные плиты перекрытия могут выдерживать нагрузку только в одном направлении. В их производстве применяются отдельные прутья, расположенные вдоль длины крышки

Если неправильно распределить давление на плиту, она сломается

Поэтому некоторые крышки, имея одинаковые габариты, обозначаются разной маркировкой в зависимости от способа расположения прутьев

Если неправильно распределить давление на плиту, она сломается. Поэтому некоторые крышки, имея одинаковые габариты, обозначаются разной маркировкой в зависимости от способа расположения прутьев.

Например, плиты В-11 и В-12 кажутся совершенно одинаковыми, хотя имеют разную конструкцию и обладают различными эксплуатационными свойствами.

Маркировка

Маркировка лотка по серии 3.006.1-2/82 расшифровывается следующим образом: например, для Л-11-8/2.

• Л-11 – типоразмер, расшифровку которого можно посмотреть в таблице ниже или в нашем прайс-листе;
• 8 – допустимая нагрузка, равная 8тс/м2;
• /2 – длина лотка – 3 метра.

Для коротких изделий, длиной 0,75 м., добавляется индекс «д», например Л-11д-8.

Маркировка крышки лотка расшифровывается похожим образом: П-11-5.

• П-11 – типоразмер плиты;
• 5 – расчетная вертикальная нагрузка =5 тс/м2.

Нормативная длина плиты в отличие от лотка составляет 3 м., поэтому /2 не пишется.

По серии 3.006.1-8 маркировка лотка ЛК вообще представляет из себя размеры в дм, округленные до ближайшего целого значения., а также тип нагрузки в конце. Причем реальные размеры по ширине и высоте отличаются от округленных ровно на 20 мм. Например, ЛК-300.90.90-4

• 300.90.90 – габариты лотка в дм.,
• 4 – тип нагрузки

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
6. ширина внутреннего канала — от 300 мм до 3600 мм;
7. высота лотка изнутри от 300 мм до 1500 мм;
8. толщина дна — от 60 мм до 200 мм.
9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м 3 до 9,38 т при объеме материала 3,75 м 3 для Л38.
10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

Схема монтажа ЖБ каналов

Сопроводительная документация

Предприятие-изготовитель должен сопровождать продукцию монтажной и эксплуатационной документацией (руководством), в которой отображается следующая информация: — указание по монтажу металлических коробов и лотков с перечислением мер по предотвращению недопустимых деформаций, которые могут привести к повреждению кабельных коммуникаций; — сведения о линейной температурной деформации элементов кабеленесущей системы и способах ее компенсации; — классификационные характеристики; — диапазон значений относительной влажности воздуха (если она оказывает влияние на технико-эксплуатационные характеристики кабельных коробов и лотков); — указания по заземлению кабельных лотков и коробов; — условия транспортирования и хранения при температурах, отличающихся от номинальных (эксплуатационных), указанных в руководстве; — габаритные, присоединительные и установочные размеры каждого из элементов, входящих в кабеленесущую систему; — значение момента затяжки резьбовых соединений, которые собираются на монтаже; — указания по рабочим и предельным нагрузкам (на кабельные лотки, опорные элементы и пр.); — схемы, параметры и методику испытаний.
