SDR17 трубамаркировка ПЭ SDR: Обзор +Видео

Классификация и виды труб из ПЭ-100

Трубы из полиэтилена ПЭ-100, производимого под низким давлением, классифицируют по назначению и согласно свойствам.

По назначению

В зависимости от вида использования трубы марки ПЭ-100 подразделяются на различные категории.

• Водопроводные. Маркируются полностью синим либо черным цветом с синими продольными полосами. Если транспортируется питьевая вода, ГОСТ 18599-2001 предъявляет дополнительные требования к производству.
• Газовые. Цвет коммуникаций – желтый либо черный с желтыми/оранжевыми полосами вдоль трубы. Изготовление регламентируется ГОСТ Р 50838-2009 (Однако, начиная с 2021, последним ГОСТом для газовых труб является ГОСТ Р 58121.2-2018);
• Канализационные. Могут изготавливаться сразу вместе с раструбами, что облегчает их монтаж. Такой тип труб используется и для коллекторов.
• Дренажные – для отвода грунтовых вод от зданий, имеют гофрированную конструкцию.
• Оросительные. Используются для равномерного полива насаждений.
• Обсадные. С помощью этого вида труб ПНД обустраиваются водяные скважины: никакие сдвиги грунта их не разрушат.

Технические трубы ПЭ-100 обладают пониженными требованиями, не маркируются цветом, могут выполняться из вторсырья, могут содержать пузырьки воздуха, инородные включения, применяются для транспортировки технических жидкостей.

По свойствам

Высокая плотность материала ПНД, прочность на разрыв и деформацию, в то же время гибкость и пластичность позволяет изготавливать из ПЭ-100 напорные трубы различной нагрузки. По свойствам выделяются:

• Высоконапорные изделия. Имея толщину стенки до 7 см, могут применяться с давлением до 20 атмосфер.
• Слабонапорные трубы. Должны выдерживать давление до 6 атмосфер.
• Безнапорные коммуникации, к которым нет специальных требований по нагрузкам – обычно это технические системы.

Маркировка ПНД труб

Трубы ПЭ-100 на заключительном этапе производства обязательно маркируются: на них наносится полная информация о конкретном продукте. На трубе указывается:

• название компании-производителя (возможен логотип фирмы);
• материал изготовления – полиэтилен (ПЭ);
• индекс плотности ПЭ – 100;
• индекс SDR – величина отношения наружного диаметра к толщине стенки трубы, показатель допустимой нагрузки: труба с тонкой стенкой имеет более высокий SDR;
• наружный диаметр трубы, толщина стенки (в мм);
• ГОСТ, которому соответствует изделие.

Кроме этого, применяется маркировка труб по всей длине цветными полосами, отражающими предназначение продукции.

Кстати, более подробную информацию о маркировке SDR Вы можете прочитать в другой статье «Что такое SDR в маркировке полиэтиленовых труб?»

Использование крепежных элементов ПНД труб

Надежная эксплуатация трубопровода, отсутствие протеканий могут быть обеспечены благодаря правильному закреплению труб ПНД во время их монтажа. Крепежные элементы позволяют избежать смещения магистрали и ослабления разъемных узлов.

При монтаже трубопровода ПНД в доме, на даче для фиксации всех компонентов магистрали можно использовать специальные хомуты, крюки, пластиковые клипсы или дюбели.

При установке труб ПНД — монтаже водопровода важно фиксировать каждый стык. Крепежные элементы рекомендуется располагать с шагом, равным диаметру трубы х10

Благодаря им и сами трубы, и фитинги будут защищены от повреждения.

Контроль качества – проверяем результат работы

Данная процедура проводится после окончания всех работ и призвана выявить наличие возможных дефектов, которые могли возникнуть в процессе монтажа трубопровода. Следует отметить, что под такое понятие как дефект, подходят неоднородности микро и макро типа. Данные «неприятности» могут возникнуть в результате нарушения технологии сварки и сборки.

Рекомендуем! Применение алюминотермитной технологии для сварки рельс на железной дороге

Дефекты подразделяются на два типа:

• внутренний тип;
• внешний.

Также, необходимо отметить такой тип брака, как разрушающий и неразрушающий – они возникают в процессе воздействия сварного соединения на полиэтилен.

Сама проверка качества производится лабораториями, экспресс-методами, и специальными организациями, которые имеют сертификат отраслевого испытательного центра (проводят углубленные исследования). Если трубопровод прокладывался мастером в домашних условиях, то достаточно проверки швов на герметичность – производится пробный пуск воды и производится наблюдение за системой в течении 2-3 дней.

Способы соединений ПНД труб при монтаже

Соединение ПНД труб бывает разъемным и неразъемным. Каждый тип позволяет создать прочную и надежную конструкцию, однако в то же время у каждого из них есть свои преимущества, которые стоит учитывать при монтаже ПНД своими руками.

Разъемный тип соединения

При использовании разъемного типа соединения создается конструкция, которая впоследствии может демонтироваться. Этот способ считается наиболее популярным, поскольку трубопровод легко установить без специального оборудования, а впоследствии разобрать. Соединения труб выполняются быстро, что не влияет на их качество.

Использование фитингов

Фитинг — соединительный элемент водопровода, который применяют для монтажа ПНД в областях стыков, поворотов, а также увеличения и уменьшения диаметра. Конструктивные особенности фитингов — в простоте каждой детали. Все изделия имеют корпус разного типа с необходимым диаметром отверстий.

1. Установка трубопровода с помощью фитингов осуществляется в 4 этапа:
2. Примерка. Подбирается фитинг нужного типа и размера, определяется, на какую глубину будут вставляться части трубы. Делаются соответствующие отметки. На трубе подрезается фаска — ножом или фаскоснимателем.
3. Подготовка. Края смачиваются мыльным раствором или жидким мылом для последующей проверки герметичности.
4. Установка. Накидная гайка отвинчивается, в него устанавливается труба до сделанной заранее отметки.
5. Фиксация. Гайка фитинга затягивается до упора, при этом необходимо следить, чтобы не возникло пережима.

Виды разъемных фитингов для ПНД-трубопроводов

Фитинги могут быть различными по своему предназначению, а также месту крепления. Наиболее востребованы:

1. Прямой. Требуется для соединения отрезков труб с равным диаметром.
2. Компенсационной. Необходим в ситуациях, когда требуется соединить трубы разного диаметра.
3. Переходник. Требуется для соединения ПНД с изделиями из других материалов.
4. Тройник. Применяется в местах, где из одной трубы должно выходить две и более.
5. Уголок. Необходим для участков, где требуется поворот трубы.
6. Заглушка. Монтируется в месте прерывания трубы.

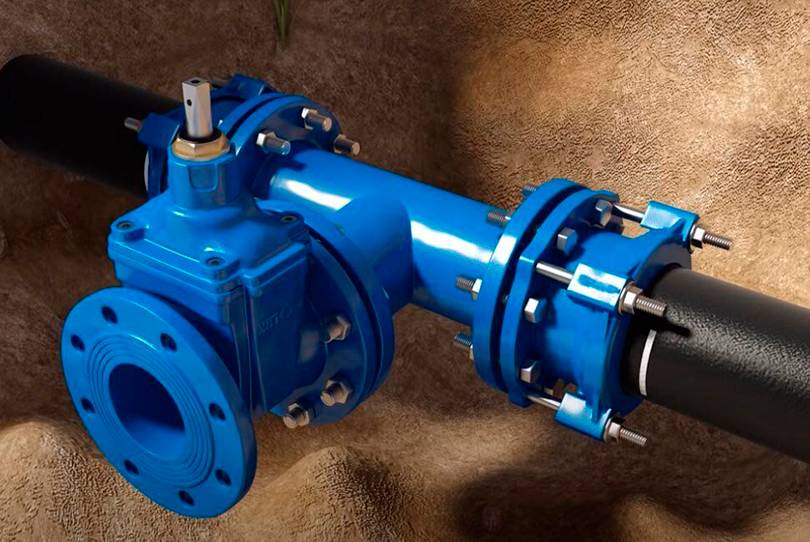

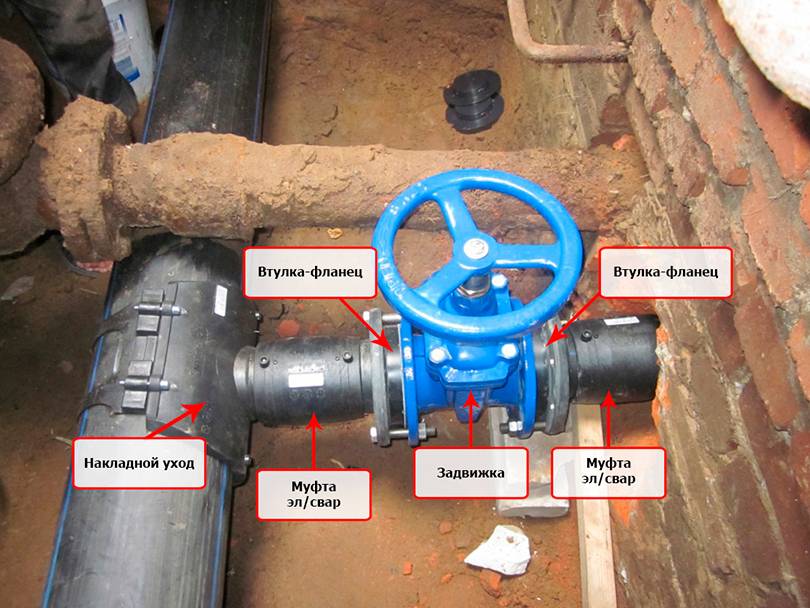

Посредством установки фланца

Чаще всего такие соединения применяют для труб с диаметром от 100 мм. Такая технология предполагает использование накидных фланцев, которые размещаются на торцах труб. Также они могут привариваться к трубе и соединяться с втулками. Для предупреждения протекания между фланцами вместе стыка используются соответствующие уплотнение.

Первый из фланцев монтируется на металлический торцевой конец трубы, а второй фланец, соответственно, фиксируется с пластиковым буртом к пластиковому торцу

Для получения герметичных соединений важно правильно устанавливать уплотнитель. Болты при этом должны быть качественно затянуты так, чтобы напряжение распределялось равномерно по всей детали

Неразъемные соединения

Выполняются методом сварки. Такой метод обеспечивает полностью герметичные стыки и при этом высокую надежность, однако его реализация невозможна без специального оборудования — сварочного аппарата. Также в некоторых случаях он не используется из-за внешних условий: например, воды в трубе.

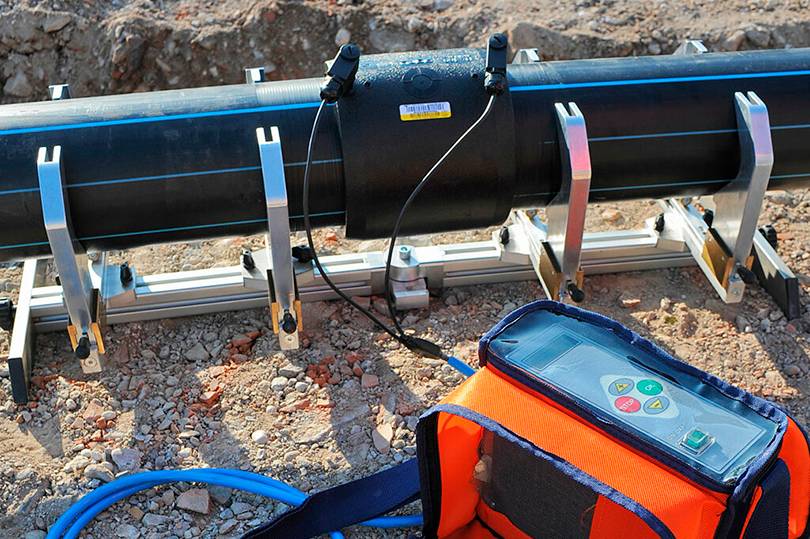

Электромуфтовые соединения

Электромуфты изготовлены из ПНД и имеют внутри металлическую нагревательную спираль. Соединяемые трубы устанавливаются в муфту, а затем подается напряжение, вследствие чего муфта и заготовки разогреваются и свариваются. Это достаточно простой и удобный способ сварки, но при этом и дорогой. На больших диаметрах стоимость муфты может обойтись дороже самих труб.

Перед проведением работ требуются тщательная зачистка труб, а также обеспечение неподвижности в моменты разогревания и остывания.

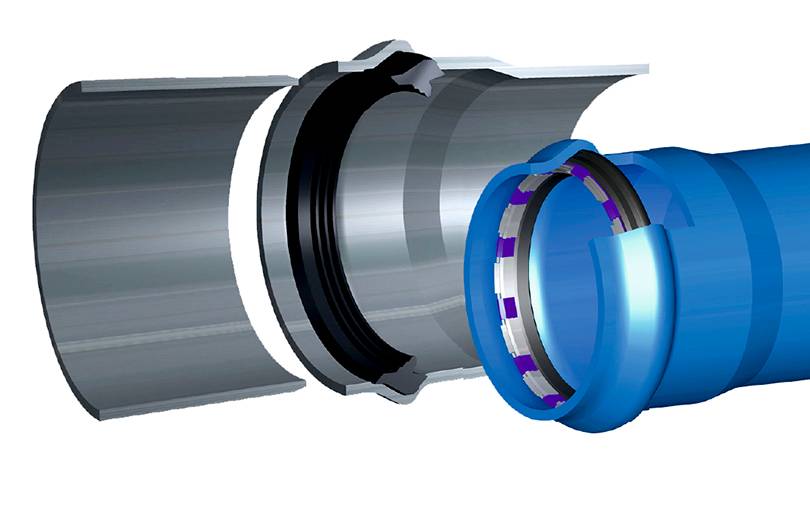

Раструбный метод соединения

Наиболее экономичный метод, поскольку не требует затрат на сварку или покупку фитингов. Этот способ подойдет только для безнапорных трубопроводов, поскольку достаточная герметичность соединения обеспечена быть не может. Для ее повышения используются силиконовые или резиновые эластичные манжеты.

Раструбный метод предполагает установку более узкого конца одной трубы в другую, т.е. разогретое плечо (гладкий торец) вставляется в прогретое монтажное утолщение.

Покупка

В розничных магазинах их не найти, поэтому нам поможет aliexpress.com. Пишем в поиске R820T или E4000, сортируем по количеству заказов, внимательно читаем описание (там должно быть явно написано, что тюнер использует микросхемы RTL2832 + E4000 или RTL2832 + R820T), и можно заказывать. Присылают обычно почтой России, в течение 3–6 недель.

В комплекте с тюнером будет и крошечная антенна — ее, конечно, лучше заменить. Хорошие результаты можно получить, используя обычную комнатную телевизионную антенну МВ-ДМВ «рога»

В описании товара также нужно обратить внимание на разъем антенны — и либо искать тюнер с обычным телевизионным разъемом, либо расчехлять паяльник и делать переходник / перепаивать разъем. При пайке очень легко убить устройство статическим электричеством, так что заземляйтесь

Типичный приемник на основе RTL2832 — EzTV668

На многих тюнерах рядом с коннектором антенны отсутствуют защитные диоды (в данном случае U7) — их можно либо впаять самому (один к земле, один от земли — я, например, впаял 1N4148), либо оставить как есть, и антенну голыми руками не трогать и всячески беречь от статического электричества.

Общая характеристика

Sdr – это прочностная характеристика полиэтиленовой трубы (сокращенно данные изделия обозначаются как пнд), которая может быть использована для строительства водопроводов, рабочих линий на предприятии пищевой промышленности, а также газопроводов.

Указывает она на соотношение наружного диаметра к толщине стенки. Чем более высок этот показатель, тем, соответственно, тоньше стенка трубы и наоборот, если мы говорим об образцах, имеющих один и тот же номинальный диаметр. Данный параметр является стандартизированным практически для всех видов труб.

Допускается, однако, небольшая погрешность в данном параметре, которая может быть вызвана техническими условиями выпуска конкретной трубы, однако же на эксплуатационных характеристиках изделий, как правило, это не отражается.

Техническая характеристика трубы ПЭ 100 SDR 21

Приведем пример: если у нас есть две трубы с показателем 21 и 11 по СДР, однако общим диаметром, более прочной будет та, которая имеет такое обозначение 11, нежели 21. Соответственно, если идет речь о том, какую лучше устанавливать в систему с повышенными эксплуатационными нагрузками, выбирать, соответственно, лучше будет изделие с пометкой 11, а не 21.

Таким правилом целесообразно будет руководствоваться и в том случае, если подбирается ПНД для установки в газопроводах или для работы с другими типами жидкостей. Применение тех или иных труб, а также их основные характеристики указаны в ГОСТ 8032, который регламентирует стандарты данных изделий.

Основные показатели

Показатель данный может колебаться от 40 до 6-ти, в зависимости от типа трубы, а также ее предназначения. Часто встречаются образцы 17, 21, 11. Нередко для широкого спектра работ выбирают именно модели 17, а также sdr11.

Второй, наиболее распространенной маркировкой для таких труб является обозначение ПЭ. Она как раз указывает на марку полиэтилена.

Таблица сравнительных характеристик труб ПЭ 80 и ПЭ 100

Чаще всего можно найти в продаже образцы с маркировкой ПЭ 63, 80, ПЭ100, 160 и выше. Давайте предметно разберем их следующие важнейшие различия:

1. Материал с показателем более низким нуждается в более низкой температуре пайки.
2. Образцы полиэтиленовые 100 имеют несколько другую структуру материала, более упорядоченную, нежели в версии с показателем более низким, что дает возможность получить в ходе обработки материала более ровный шов.
3. Образец 100 в целом более прочен, соответственно, применяться он может при различных эксплуатационных условиях, в том числе, наиболее тяжелых.
4. Цена производства образцов с маркировкой 80 выше, нежели с более высоким показателем, поскольку на их выпуск обычно требуется большее количество материала.

Аналогичные закономерности в соотношении цены производства, а также особенностей обработки материала применимы и для моделей с показателем 63, 160 который в последние годы также покупается для некоторых домашних сетей.

Виды маркировки труб.

Маркировка трубы по цветовым показателям:

В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.

На рисунке наглядно видно назначение цветовой маркировки труб:

Буквенно-цифровая маркировка пэ труб

Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.

Расшифровка кода на полиэтиленовых трубах:

• Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
• ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
• Номинальный диаметр трубы ПНД.
• Толщина стенок трубы.
• Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
• Назначение трубы (техническая, питьевая).
• Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
• Дополнительно могут быть указаны номер партии или линии.

Давайте рассмотрим пример маркировки:

Информация, которую дает эта маркировка:

Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.

Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.

Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:

ТИП МАТЕРИАЛА:

Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.

Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80

Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой

Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.

РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ

На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.

КОЭФФИЦИЕНТ SDR

SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.

SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ

Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.

Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:

SDR – 6	SDR – 11	SDR – 17,6	SDR – 33
SDR – 7,4	SDR – 13,6	SDR – 21	SDR — 41
SDR – 9	SDR – 17	SDR – 26

ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям

К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.

СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.

Примеры

Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:

1. ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
2. ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
3. ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.

11 преимуществ полиэтиленовых труб

Водопроводные трубы ПНД для холодного водоснабжения обладают следующими достоинствами:

1. Даже если вода, транспортирующаяся по трубе, замерзнет, трубопровод останется неповрежденным, поскольку полиэтилен пластичен и прочен .
2. Изделия могут использоваться для подземных трубопроводов даже там, где есть подвижки грунта, поскольку материал способен и к растяжению, и к сжатию. Такие конструкции активно применяются даже в районах с сейсмической активностью.
3. Малый вес труб делает транспортировку легкой, а монтаж — быстрым.
4. Полиэтиленовые трубы для водопровода экологичны и безопасны — они безвредны и для окружающей среды, и для человека.
5. Эти трубы не нуждаются в катодной защите, а их обслуживание — максимально простое.
6. Соединения в таких изделиях очень прочное — высокотехнологичный сварочный процесс обеспечивает сверхпрочный шов. Также возможен их монтаж разъемными способами.
7. В них никогда не образуется накипь. а значит, вода всегда будет транспортироваться беспрепятственно.
8. Полиэтилен характеризуется низким коэффициентом теплопроводности, а это минимизирует теплопотери и препятствует образованию конденсата, что позволяет сохранять благоприятный климат в помещении, без избыточной влажности.
9. ПНД-трубы позволяют монтировать долговечную и прочную инженерную сеть, которая практически не будет ломаться.
10. Полиэтилен устойчив к большинству агрессивных химических соединений и не подвержен коррозии .
11. Для соединения труб не нужны ни сварочные электроды, ни дополнительные изолирующие средства.

Конечно, по показателям прочности технические характеристики труб ПНД для водопровода уступают металлу. Эти изделия также не могут работать под давлением. Однако производители постоянно улучшают формулы сырья и способы изготовления труб, а значит, изделия становятся все лучше.

Обзор труб для водопровода в частном доме представлен на нашем сайте. Преимущества и недостатки каждого из вариантов.

Инструкцию по самостоятельному монтажу полиэтиленовых труб вы найдете тут .

Форма технологической карты на сварку полиэтиленовых труб

Сварку полимерных труб и муфт производят следующими способами:

• нагретым инструментом (НИ);
• закладными нагревателями (ЗН);
• нагретым газом (НГ);
• экструзионная сварка (Э).

Ниже представлены образцы технологических карт сварки нагретым инструментом и закладными нагревателями. А здесь и здесь можно их скачать.

Карта технологического процесса сварки полимерных труб встык нагретым инструментом

Наименование изделия	сварное соединение
Способ сварки	НИ
НД	СП 42-101-96; СП42-105-99
Вид соединения	стыковое
Сварочное оборудование
Ф.И.О. сварщика
Характеристика деталей:
завод-изготовитель
марка материала	полиэтилен ПЭ80
дата выпуска
номер сертификата
диаметр трубы	110мм
толщина стенки, (SDR)	10мм, (11,0)
Клеймо сварщика
Эскиз сварного соединения
Конструкция сборки	Конструктивные элементы сварного соединения
	g — высота грата; е – ширина грата; с — превышение впадины между валиками грата и поверхностью детали

Технологические параметры сварки труб встык нагревательным инструментом и их значения (в соответствии с СП 42-101)

Технологический параметр	Значение*
1. Температура нагревателя Тн, °С — теплогенератор электрический с непрерывным автоматическим поддержанием заданной температуры, с антиадгезионным покрытием	220
2. Давление при оплавлении Ропл, МПа	0,15+0,05
3. Время при оплавлении tопл, сек., в зависимости от типа свариваемых труб	до 15
4. Давление при прогреве Рпр, МПа	0,01-0,02
5. Время при прогреве tпр, сек., в зависимости от типа свариваемых труб и температуры окружающего воздуха	Температура окружающего воздуха, °С
от 0 до +20	от 20 до 40
70-80	65-75
6. Время технологической паузы tп, сек., не более	4
7. Давление при осадке Рос, МПа	0,15+0,05
8. Время при охлаждении tохл, мин, не менее, в зависимости от температуры окружающего воздуха	Температура окружающего воздуха, °С
от 0 до +20	от 20 до 40
7	8

* значения должны быть скорректированы в зависимости от температуры окружающего воздуха.

Дополнительные технологические требования по сварке:

• на длину не менее 50 мм от торцов протереть поверхности концов свариваемых деталей сперва увлажненной, а затем сухой ветошью;
• разместить и зафиксировать трубы в зажимах центратора установки для сварки;
• отцентрировать детали по наружной поверхности таким образом, чтобы максимальная величина смещения наружных кромок не превышала 10% номинальной толщины стенки свариваемых труб;
• отторцевать свариваемые поверхности деталей непосредственно в сварочной установке;
• повторно проверить центровку и отсутствие зазоров в стыке (допускается зазор не более 0,3 мм). Измерение зазора производят лепестковым щупом (ГОСТ 882-75) с погрешностью 0,05 мм;
• выполнить измерение усилия при холостом ходе подвижного зажима центратора установки с зафиксированной в нем трубой и скорректировать величину усилия давления при оплавлении, прогреве и осадки;
• установить требуемые параметры режима и выполнить процесс сварки;
• после сварки произвести охлаждение стыка под давлением осадки в течение времени охлаждение (tохл.);
• на наружной поверхности маркером написать клеймо сварщика;
• вынуть деталь из установки и провести визуальный и измерительный контроль.

Требования к контролю качества

Метод контроля	Наименование (шифр) НД	Объем контроля (%, кол-во образцов)
1. Визуальный и измерительный	СП 42-101; СП 42-105	100 %
2. Ультразвуковой	Инструкция*	100 %
3. Испытание на статическое растяжение	ГОСТ 11262; СП 42-105	≥ 5 образцов

_{* Инструкция по ультразвуковому контролю сварных стыковых соединений полиэтиленовых труб, утвержденная ОАО «Росгазификапия», 1999 г.}

Разработал:

(подпись, дата)

Фамилия И.О.

Области применения

Есть ли какие-то ограничения у применения полиэтиленовых труб?

Холодное водоснабжение

Без ограничений. Если прочность трубы соответствует расчетному давления в водопроводе, ее можно смело использовать для монтажа стояков и разводки ХВС: рабочая температура круглый год не превышает максимальных для ПНД и ПВД 40 градусов.

Дачный водопровод из напорной полиэтиленовой трубы на компрессионных фитингах.

Горячее водоснабжение

Теоретически параметры ГВС (70С при давлении до 6-7 кгс/см2) укладываются в рекомендованные для PEX и PERT значения. Можно ли использовать эти трубы для разводки ГВС в квартире или коттедже?

Ответ зависит от источника горячей воды. Если вы подключены к собственному бойлеру — все в порядке. А вот с системой ГВС, запитанной от элеваторного узла и далее от теплотрассы, все куда сложнее.

Элеваторный узел с врезками ГВС.

Режим ее работы полностью определяется так называемым человеческим фактором:

• Если в пик холодов ГВС не будет переведено на обратный трубопровод в элеваторном узле, температура воды может заметно превысить 100 градусов. PEX и PERT при температурах свыше 90С быстро деградируют: при 100С срок службы трубы PEX сокращается с 25-50 лет до… та-дам… 100-200 часов;
• Если во время весенних испытаний теплотрассы на температуру ответственный за ваш дом слесарь не перекроет горячее водоснабжение, результат будет тем же: в систему ГВС пойдет вода, перегретая до 100 — 130 градусов;

Механизм возникновения гидроудара в системе водоснабжения.

Выводы очевидны. В домах с централизованной подачей ГВС лучше использовать металлические трубы — медные, стальные (в том числе оцинкованные) и гофрированные нержавеющие.

Водоснабжение разведено оцинковкой и гофрированной нержавеющей трубой.

Отопление

Можно ли использовать полиэтилен на отоплении?

И здесь простая и однозначная инструкция не усладит внимание читателя. Вначале давайте отделим мух от котлет

Существуют два вида отопления, заметно различающиеся характеристиками теплоносителя:

• Конвекционное. Отопительные приборы (конвекторы, радиаторы, регистры) нагреваются до 75С в автономном контуре и до 95 в системе ЦО;
• Низкотемпературное внутрипольное (теплый пол). Здесь температура теплоносителя не превышает 40 градусов.

Теплый пол: в роли отопительного прибора выступает поверхность под ногами.

Применение полиэтилена в системе ЦО, думаю, можно не комментировать: здесь действуют те же факторы, что и в системах централизованного горячего водоснабжения. Будет ли PERT или PEX долго и счастливо служить на автономном конвекционном отоплении?

При постоянной температуре 70 градусов расчетное время службы PEX составит… всего 2,5 года. Очевидно, что и здесь полимерные трубы не станут лучшим выбором.

Зато в качестве водяного теплого пола они идеальны. При +40 ожидаемое время службы составит не менее четверти века.

Монтаж водяного теплого пола трубой PERT.

Канализация

Есть ли какие-то ограничения по применению полиэтиленовой трубы для утилизации стоков?

Только одно — их рабочая температура. Горячие стоки со временем приводят к деформации полиэтиленовых стенок. Если постоянная рабочая температура канализации не превышает 50 градусов, использовать трубы можно без ограничений.

При надземной прокладке (по стене, потолку подвала и т.д.) труба должна крепиться с шагом не больше 8 диаметров. Полиэтилен даже более, чем ПВХ, склонен к деформации под собственной тяжестью. Это хорошо заметно по состоянию полиэтиленовых гребенок (внутриквартирной канализации) в домах постройки 70х — 80х годов прошлого века.

Канализация из ПВХ крепится с шагом не больше 10 диаметров, из полиэтилена — не больше 8.

Этап 1 — «Тестирование с помощью трафарета»

Для проведения быстрого предварительного теста живучести и считываемости предлагаемого штрих-кода на заводе используется трафарет. Трафарет отправляется на завод. Посредством трафарета завод наносит белой краской методом распыления штрих-коды на трубы на заданном расстоянии от выровненного конца трубы. Промаркированные трубы потом проходят технологические операции, и в конце линии персонал завода делает цифровые фото штрих-кодов.

После этого поставщик по фото производит следующую оценку штрих-кодов:

1. Начальную оценку устойчивости штрих-кодов и возможности их автоматического считывания.
2. Нужно ли штрих-код сместить относительно края трубы? Нужно ли немного изменить положение кода, чтобы избежать абразивного воздействия на него? (например: убрать из зоны работы крутящего ролика).
3. Нужно ли внести изменения в технологию производства? Если положение кода на трубе нельзя изменить, то оценивается возможность изменения положения технологических элементов, которые приводят к повреждению кода (например, смещение на небольшое расстояние крутящего ролика).

Рис.5. Пример трафарета, используемого для Этапа 1

Рис.6. Пример штрих-кода, вручную распыленного на поверхности трубы посредством трафарета
