Как установить дренажный колодец своими руками? Инструкция +Фото и Видео

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодцаГлиняный замок колодца

Этапы монтажа скважины в колодце

Пробуривать в шахте имеющегося источника можно двумя способами:

• Установка кондуктора достаточного диаметра. Он реально поможет, даже если в колодце еще есть вода. Из кондуктора делают отвод в зумпф и выполняют бурение.
• Наполнить шахту колодца до краев промывочной жидкостью и углубляться постепенно. Но это метод очень рискованный. Во-первых, поддерживать вязкость бурового раствора в таких условиях сложно. Во-вторых, при попадании на известняк и его вскрытии вся масса может привалить инструмент.

Второй вариант бурения менее реален и применяется крайне редко. Чтобы сделать скважину в колодце, мастеру придется хорошенько поискать профессионалов, готовых взяться за такое. Стоит быть готовым к возможному перекосу фундамента дома под тяжестью техники. Возможно, лучше не рисковать и просто пробурить отдельную скважину на участке, а шахту колодца просто засыпать.

Функции дренажных колодцев ↑

Конструкция представляет собой бездонный стакан (если просто) — к нему подключены дрены (дренажные трубы).

Есть несколько видов дренажных колодцев, выполняющих определенные функции:

1. Поворотные обустраивают на поворотах труб и по углам строения (если система пристенная) для упрощения доступа к дренам в случае их засора.
2. Ревизионные используют для проверки работоспособности трубопровода и ее восстановления. Это конструкции крупного размера (внутри спокойно размещается человек), их располагают в точках схождения труб, на прямых участках расстоянием около 20 м. Бывает, что ревизионный заменяет поворотный.
3. Поглотительные служат для отвода всей жидкости, поступающей по дренам. На дне — щебень, кирпичная крошка (чтобы вода легко уходила в песочный пласт).
4. Накопительные применяют для сбора поступающей по дренам жидкости в целях ее дальнейшего использования в поливе. Когда орошение не требуется, накопленную воду откачивают дренажным насосом. Накопительные в основном использует на грунтах с низкой пропускной способностью.

Колодец с насосом

Сделать его своими руками, как и дренажную скважину, не так уж сложно. На первом этапе проводим земляные работы: копаем котлован или бурим скважину, прокладываем траншеи для дрен (на дно обычно помещают геотекстиль).

Далее:

1. Ставим соответствующие отметки на стенках трубы, по отметкам делаем отверстия для дрен.
2. На дне котлована/скважины устраиваем подушку (песок/бетон).
3. Опускаем конструкцию в скважину/котлован.
4. Подсоединяем дрены с использованием уплотнителей и герметиков.
5. Оборудуем колодец люком.
6. Уничтожаем затрубное пространство скважины путем засыпки в него грунта, щебня, песка.
7. Устраиваем отмостку (можно проложить геотекстилем), то есть бетонируем засыпанный зазор и пространство вокруг него (по аналогии с водозаборным).

Конструкция с подключенными дренами

Есть еще один вид колодцев — фильтрующий: конструкция не требует скважины вообще, потому о ней вкратце.

Фильтрующий дренажный колодец прост как 3 копейки: вода поступает в него самотеком и просачивается сквозь щебень дна. Естественно, конструкция (ее делают из бетона, пластика, кирпича и даже из автопокрышек — кто во что горазд) заглубленная.

Сам колодец прост, но требователен: размещают его ниже точки промерзания, но выше уровня грунтовых вод, при этом в глине делать его нельзя. Если грунтовые воды залегают высоко, устроить фильтрующий колодец тоже не получится.

Схема основательных колодцев круглогодичного использования

Здесь, как в анекдоте:

— Иду, гляжу — коронка Bosch, и вдруг за 3200…

— Бабушка, а бабушка, это не коронка Bosch, а специальная фреза исключительно для дренажных колодцев, 3200 стоит, а к ней направляющий элемент за 620 р.

— Ну я и говорю, иду гляжу — специальная фреза исключительно для дренажных колодцев, 3200 стоит, а к ней направляющий элемент за 620 р, подозрительно на стандартное сверло похожий, а присмотрелась — коронка Bosch за 700 р.

Будьте внимательны, господа Самоделкины! Не дайте себя чрезмерно загрузить. Покупайте только то специальное, чему в смежных и не слишком-то смежных областях аналогов на самом деле нет.

Плюсы и минусы

	Скважина	Колодец
Облагается налогом за пользование недрами	В случае бурения на глубину от 50 м требуется обязательное оформление документов и уплата государственной пошлины за право пользования водными ресурсами артезианских источников. При варианте до 50 м плата не взимается	Нельзя копать глубже 25 метров. Это обусловлено сложностью проведения земляных работ. Значит, используется только верхний слой водного пласта, за него платить не нужно
Геологические процедуры	Перед бурением обязательно исследуется место проведения работ на предмет наличия под землей воды на необходимой глубине	Поиск жилы не нужен. Достаточно посмотреть на природные факторы, указывающие на наличие воды в данном районе
Качество	Жидкость проходит через естественные природные фильтры и задерживается в низких пластах твердых пород. Качество на высоком уровне, но возможно присутствие известковых солей или металлов	Низкое качество водного слоя. Верхние пласты подвержены воздействию внешних факторов. В почву проникает дождевая вода, загрязнённая мусором или отходами на участке. Не успевая фильтроваться, она поступает в шахту
Срок эксплуатации	Может прослужить десятки лет. Важен правильный уход за ней и постоянный мониторинг за чистотой жидкости	8–10 лет. В этот период придется пару раз чистить от тины и ила
Монтаж источника и прокладка коммуникаций	Все работы производятся профессионалами. Специальные буровые установки (малогабаритные или на базе грузовиков) обеспечивают быструю доставку трубы на глубину залегания водного пласта. Монтаж и проектирование коммуникаций, насосного оборудования может производить собственник при наличии необходимых знаний	Работа по копке производится экскаватором или руками
Стоимость,что дешевле	На песок – от 1500 руб./мскальные грунты – от 1700 руб./м	Гидромеханический способ – от 1300 руб./ч

Бурение скважины

Конкретной цифры, которая подошла бы для любого участка и определяла на какую глубину нужно буриться нет. Поэтому для каждого конкретного случая, она определяется, по месту, обычно это 4-10 метров. Хотя, может быть и больше.

В идеале, предварительно проводится разведывательное бурение, на основании которого составляется карта грунта, и рассчитываются дренажные точки.

Для бурения, можно привлечь спецтехнику. Этот вариант будет самый быстрый, но не дешевый. Поэтому для самостоятельного бурения чаще всего применяются такие способы:

1. Канатно-ударный.
2. Ручной бур.

Если точка делается близко к постройкам, не рекомендуется использовать канатно-ударный метод. Вибрация от ударов может навредить фундаменту.

Бурение ударным методом

В этом случае, дренажная скважина при высоких грунтовых водах делается с помощью желонки. Желонка представляет собой кусок толстостенной трубы высотой 1-2 метра. В нижней части расположен клапан для забора грунта, сверху – крепеж для троса, по бокам – окошки для удаления почвы.

Для бурения скважин, желонка подвешивается на тросе и сбрасывается в отверстие в земле. В результате удара, почва набивается внутрь трубы, после чего она достается и очищается.

Удобнее всего применять подъемный механизм, чтобы не доставать желонку из ямы вручную. Т.к. нужно прилагать немалые усилия, чтобы достать нелегкую трубу, к весу которой прибавляется масса доставаемой земли. В качестве подъемника, можно использовать высокую треногу, к которой через систему блочков подсоединяется поворотный механизм.

Последовательность действий:

• первоначальное заглубление удобнее всего сделать ручным буром;
• когда яма будет достаточно глубокая, над ней устанавливается подъемник, и прочным тросом подсоединяется желонка;
• она вводится в край скважины и отпускается в свободное падение;
• затем ее нужно приподнять на 1-2 метра и снова отпустить. Так повторить несколько раз;
• после этого, желонка достается на поверхность и очищается.

Таким образом, бурится дренажная скважина своими руками. Но в этом способе есть свои ограничения. Например, бурить скважину в песчаном грунте, можно только с обсадной трубой.

Желонка с подъемным механизмом

Дренажные тоннели

Дренажные тоннели или блоки представляют собой уже более новую и современную систему, которая предназначена для дач и территорий отдыха форматом побольше. Все дело в том, что под данную замену полям фильтрации уже не нужно отдельное место с обязательными требованиями.

Но сразу стоит отметить, что вместе с преимуществами системы по качеству работы, прочности и долговечности, сразу нужно рассматривать и ее стоимость. Она кажется средней и приемлемой, но для многих может стать и серьезной вырезкой из бюджета

Поэтому, изучая возможность установки на даче тоннелей фильтрации, сразу обратите внимание и на цену

Преимущества системы дренажных тоннелей

• Можно сказать, что это достаточно долговечная система, которая устанавливается один раз и на много лет.
• Общая конструкция обладает повышенной прочностью, за счет чего территорию поверх системы можно использовать с пользой.
• Действительно повышенная производительность, благодаря чему не нужно беспокоиться о количестве сбросов.

Дренажные тоннели для дачного септика: рекомендации по монтажу

С дренажными тоннелями работали немногие, так как данная система не всем подходит по расходам. Чаще устанавливаются дренажные колодцы или даже просто выгребные ямы вместо септика. Но если вы пожелаете установить на участке именно такую систему, то дадим вам несколько советов:

• Очень желательно устанавливать дренажные тоннели на большую глубину. Часто это происходит следующим образом – выкапывается траншея размерами под модулю, плюс 40-50 см с каждой его стороны. Глубина ямы – около 2 м. На дно ее укладывается 50 см песка, далее – 30 см щебня, и только потом производится установка модуля, желательно, на уже утрамбованную поверхность.
• Модули устанавливаются на готовую подушку и подключаются, как между собой, так и с выводами из септика.
• Чтобы перфорация не заиливалась, модули накрываются геотекстилем.
• Далее, система обсыпается щебнем, а в специальные отверстия устанавливаются вентиляционные выводы.
• Остается только досыпать слой до уровня почвы. Это делается смесью земли и песка. Также, во многих случаях, чтобы сделать поверхность эксплуатируемой, укладывается георешетка, о которой мы вели речь в нескольких статьях на сайте.

Хотим отметить тот факт, что данная информация является общей и может частично изменяться при выборе той или иной системы, а также в сочетании ее с устанавливаемым на даче септиком. Очень желательно посоветоваться о выборе дренажа под септик и со специалистами на месте приобретения ЛОС, ведь каждое очистное сооружение имеет собственные особенности.

Дренаж для септика своими руками может выполнить практически каждый из нас, стоит только подойти к вопросу серьезно и со всей ответственностью. А нам остается только пожелать вам успехов в работе и предложить поделиться своим мнением о материале в графе комментариев.

Как сделать дренажный колодец своими руками из бочки?

Итак, перейдем к устройству дренажного колодца своими руками. Небольшой дренажный колодец можно изготовить самостоятельно из стальной нержавеющей бочки объемом 200 л (такие применяются для транспортировки пищевых продуктов).

Помимо бочки понадобятся следующие материалы и инструменты:

• болгарка с диском для резания металла;
• геотекстиль или спанбонд;
• силиконовый герметик;
• синтетический шнур.

Если все готово, действуйте по приложенной ниже инструкции:

1. Установив бочку днищем вниз, в верхней ее части следует сделать несколько вертикальных прорезов, так чтобы расположенные между ними фрагменты можно было отогнуть под прямым углом в виде лепестков. Будучи прижатыми обратной засыпкой, эти лепестки удержат бочку от всплытия.
2. Остальную часть боковой стенки следует «изрешетить» отверстиями небольшого диаметра, прорезываемыми или просверливаемыми в шахматном порядке.
3. В днище бочки следует прорезать круглое отверстие, в котором фиксируется патрубок от канализационной трубы с предварительно надетой на него муфтой. Просветы между патрубком и днищем бочки следует заполнить силиконовым герметиком.
4. Установив бочку днищем вверх, нужно обернуть ее геотекстилем или спанбондом. Такая оболочка защитит полость колодца от засорения грунтом, но не будет препятствовать выходу воды наружу. Материал нужно зафиксировать с помощью синтетического шнура.

Под сооружением также нужно будет соорудить мембрану из геотекстиля. Для этого бочку устанавливают (опять же днищем вверх) на достаточного размера фрагмент данного материала, края которого сгибают и укладывают поверх лепестков.

Бочка как основа дренажной ямы

Далее в грунте необходимо вырыть круглую яму, диаметр которой будет чуть превышать диаметр изготовленной из бочки конструкции. На дне ямы делают засыпку из щебня, битого кирпича, керамзита или аналогичного материала. Установив на подготовленную подушку бочку, к расположенному в ее верхней части патрубку следует подсоединить дренажную или канализационную трубу.

Остается произвести обратную засыпку выемки песчано-щебеночной смесью.

При пользовании болгаркой на шлифовальный или отрезной диск действуют значительные центробежные силы, которые нередко приводят к разрушению элемента. Чтобы «шальной» обломок не повредил глаза, надевайте защитные очки.

Схема размещения скважин

Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:

• для понижения уровня грунтовых вод;
• для защиты фундаментов;
• для защиты корневой системы деревьев от чрезмерной влаги.

Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.

Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.

Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.

Схема расположения скважин

Накопительные дренажные колодцы

Это колодцы, в которые поступает вода для последующего сброса ее в водоемы или специальные каналы. Водоприемные устройства отличаются:

• увеличенным диаметром (около полутора метров);
• местом установки. Обычно установку выносят за пределы участка, подводя к ней все трубы, входящие в дренажную систему;
• механизированной системой сброса воды.

Механизированная (или принудительная) система сброса стоков требует установки погружного насоса, который будет выводить воду в нужное место. Кстати, влагу можно не только сливать в овраги или водоемы, но и производить ею полив. Для упрощения обслуживания такие конструкции оснащают автоматической системой водосброса: при заполнении к определенной отметки, происходит автооткачка воды.

Как сделать дренажный колодец своими руками

Перед планировкой работ учитывают время года и погодные условия. Определяют место положения постройки будущего объекта. Во время работ придерживаются правил безопасности. Работать лучше ранней осенью, поскольку подземные воды в это время года располагаются низко. Весной этот уровень значительно выше.

Из бочки

Колодец из пластиковой бочки – экономный вариант дренажной конструкции. Систему можно соорудить сразу из 2-4 бочек — все зависит от глубины колодца. В емкости вырезают отверстия, в которые вставляют трубы для отвода жидкости. В верхней части емкости делают 4-5 вертикальных прорезей глубиной 10-15 см и отгибают пластик в виде лепестков. Они удержат бочку от всплытия.

Материал и инструменты:

мелкий щебень;
спанбонд или геотекстиль;
бочки из пластика объемом 250 л;
трубы;
герметик.

Дренажный колодец своими руками из бочки:

1. Вырывают яму размером чуть больше диаметра бочки.
2. На дно ямы насыпают щебень или керамзит.
3. В днище бочки прорезают отверстие. В нем фиксируют патрубок канализационной трубы. Предварительно на нее надевают муфту. Просветы заделывают герметиком.
4. Устанавливают бочку в яму днищем вверх и оборачивают ее геотекстилем. Он предотвратит попадание грунта и проникновение воды на поверхность. Материал фиксируют шнуром.
5. При использовании нескольких бочек тару устанавливают одну на другую. Первую бочку ставят на песчаную подушку толщиной 10 см, которую хорошо трамбуют и выравнивают с применением уровня.
6. К верхней части патрубка подсоединяют дренажную трубу.
7. Засыпают выемки щебнем и песком.

Из трубы

Выбирают гофрированную трубу диаметром 460 мм для ревизионной системы и 925 мм для фильтрующего колодца. Длина трубы должна соответствовать глубине вырытой ямы. Это и будет высота колодца, 1/3 его часть должна быть снаружи. Понадобятся также резиновые уплотнители, дно и пластиковый люк.

Дренажный колодец своими руками из трубы:

1. В трубе делают дренажные отверстия на расстоянии 50 см от дна колодца, затем устанавливают резиновые манжеты.
2. Присоединяют пластиковое дно к трубе, заделав все швы битумной мастикой.
3. В яму укладывают песок и щебенку.
4. Помещают трубу на дно канавы, подсоединяют все трубы и при необходимости насос.
5. Все пустоты между трубой и стенками ямы засыпают щебнем.
6. Устанавливают люк.

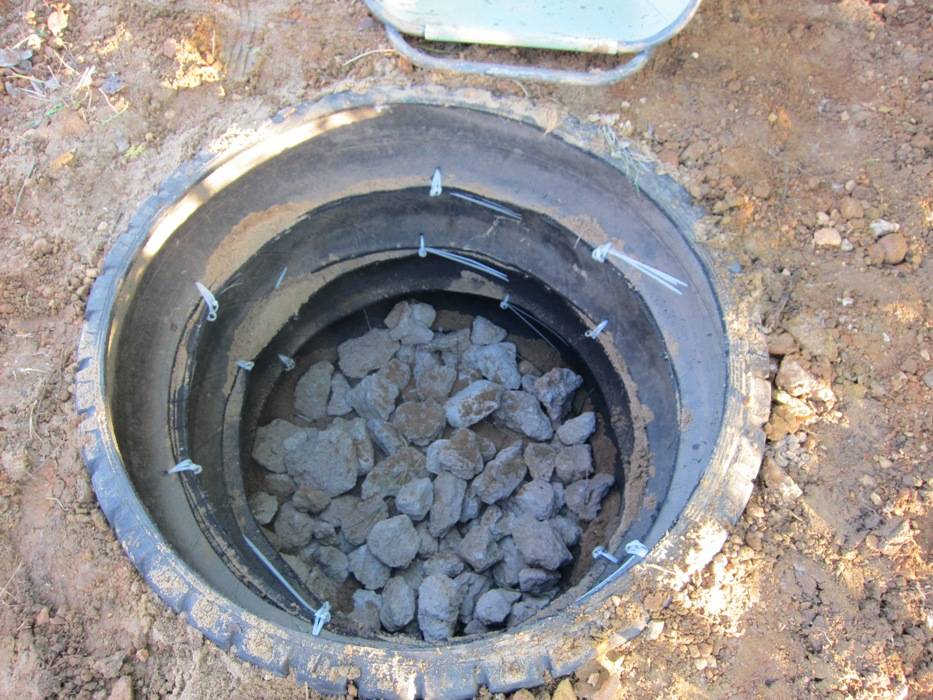

Из покрышек

Использованные шины могут прослужить еще не один год. Резина обеспечивает защиту от влаги, армированный каркас – прочность конструкции. Чем больше диаметр шин, тем лучше.

Дренажный колодец своими руками из покрышек:

1. Роют круглую яму диаметром на 20 см больше внешнего диаметра покрышек.
2. Засыпают песок с щебнем на дно ямы толщиной 15-20 см.
3. Заливают бетон высотой 10 см.
4. Внутри каждой шины закладывают щебень, чтобы уменьшить усадку конструкции. Это позволит покрышкам плотно прилегать друг к другу.
5. Укладывают шины одну на другую строго вертикально.
6. В шине сбоку прорезают отверстие по диаметру вставляемой трубы. Место стыка герметизируют.
7. Зазор между конструкцией и стенками ямы засыпают щебенкой или галькой.
8. Сверху укладывают плиту с отверстием для люка. Люк накрывают металлической крышкой с ручкой.

Для улучшения качества фильтрации и ускорения дренажа внутри шин устанавливают пустотелую трубу. Недостаток такой системы – низкая герметичность конструкции. Однако дешевый материал можно быстро и легко менять при сбое в работе или повреждениях.

Из кирпича

Для кладки колодца применяют только полнотелый керамический кирпич. Понадобится цемент, песок и вода. Количество кирпича высчитывают по формуле 2*3.14*радиус ямы*глубина колодезной скважины. Кирпич берут с запасом в 10%. Кирпичный колодец делают круглым, квадратным или шестиугольным.

Кирпич кладут на цементный раствор. Применяют также скобы, фитинги и круглые рамы. Если кладку делают в один кирпич, то ширина рамы составляет 250 мм, для кладки в 1.5 кирпича — 370 мм. Снаружи крепят стальной нож. Последующие рамы делают из дерева толщиной 80 мм. Рамы скрепляют с помощью анкеров.

Дренажный колодец своими руками из кирпича:

1. Выкапывают яму, дно выравнивают.
2. Устанавливают рамы.
3. С помощью доски, бревен и подручного материала придают каркасу жесткость.
4. Выкладывают кирпич по кругу на раствор, вставляя сразу дренажные трубы по периметру конструкции. Место стыковки заделывают цементной смесью.
5. Отделывают сверху и изнутри кирпичную кладку по желанию.

Как правильно сделать своими руками: схема устройства

• ориентация земельного участка по отношению к септику, а также прочих устройств, которые расположены на данной площадке;
• общие размеры всей конструкции для фильтрации жидкости;
• где располагаются и в каком количестве выемки в грунте(траншеи), их размеры;
• размеры трубопроводов и их технические характеристики, включая уровень наклона;
• подробные сведения о изделиях, которые понадобятся для конструкции, подушки к трубопроводу, плюс здесь же отмечается толщина всех дренажных слоев;
• зафиксированные места под трубы, предназначенные для вентиляции;
• точка, куда отводится очищенная жидкость.

До сада и огорода также расстояние не меньше трех метров.

При подсчетах дренажного поля, длины и число выемок используются показатели объема септика и скорости по расчетам, с которой перерабатываются сточные воды

Немаловажное значение имеют и нюансы показателей слоя грунта

• При суглинистой почве трубы необходимо удлинить, потому что вода впитывается медленнее.
• При грунте из песка метровая труба выдерживает работу с 30 литрами жидкости за 24 часа.
• Если грунт супесчаный, то показатель уменьшается в два раза.

Делать расчет глубины выемки следует в зависимости от того, на какой глубине лежит грунтовая жидкость. Залегание непосредственно траншеи должна располагаться выше одного метра от ГВ. Чаще всего глубина дренажной траншеи равняется двум метрам. Ширина выемки зависит от количества труб и варьируется от 5 до 10 метров.

В какой последовательности проводится работа при организации фильтрациинной площадки на территории частного дома:

1. Выкапывается траншея и вниз всыпается песок. Толщина слоя – 10 см.
2. Поверх рассматриваемой подушки из песка всыпается щебень размеров 20-30 мм. Толщина данного слоя уже 35 см.
3. На слой щебневой подушки укладывается дрена и на нее уже идет слой щебня еще 10 см.
4. Чтобы система не заиливалась на щебень выкладывается геотексильная подушка.
5. Сверху укладывается слой грунта.

Прежде чем проложить дренажные трубы, надо учесть такие нюансы, как:

• среднее расположение дренажной системы 0.35 -1.6 м, чтобы зимой она не промерзала, при более глубоком дренаже необходимо дополнительное утепление;
• трубы должны иметь наклон в 1.5°;
• какое расстояние до колодцев и между непосредственно полем дренажа должно составлять 30 метров, так получится избежать загрязнения;
• на дренажном поле или возле него запрещено высаживать деревья;
• участки с оборудованной схемой дренажа не должны располагаться под дорогой, предназначенной для перемещения транспорта;
• если тип почвы плохо поглощает жидкость, то в траншее ее нужно заменить грунтом как минимум на глубину в 0.7 м;
• обязательно соорудить для дренажной системы вентиляцию, которая будет состоять из вентиляционных труб высотой не меньше полуметра, а на трубы сверху для защиты от грязи и пыли обязательно навести козырьки.

Принцип фильтрации стоков канализации

Сточные воды, попадая в канализационную систему подвергаются нескольким ступеням очистки:

1. В первом отделе септика жидкость отстаивается. В дренажном отстойнике есть специальная мембрана, которая не пропускает внутрь газы и пену.
2. В следующем отделе септика под воздействием специальных веществ происходит расщепление примесей, которые затем под воздействием химикатов переходят во взвешенный вид.
3. В крайнем отсеке все взвешенные смеси уходят в осадок а чистая жидкость идет в распределительный колодец и далее в дрены.

Анаэробные бактерии играют в этом процессе особую роль. Правильно сформированный дренаж играет огромную роль для нормального функционирования септика. Он уводит сточные воды из емкости в грунт, а по определенным трубам в ближайший водоем. При такой системе необходимо реже опорожнять накопительные емкости.

Дренажные системы отличаются по объему и типу отвода, и любой собственник частного дома сам выбирает себе оптимальный вариант дренажной системы для септика. Это может быть пластиковый или бетонный колодец, специализированную площадь фильтрации или дренажный тоннель.

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Монтаж пластикового поглотительного колодца

Создание для дренажа своими руками колодца фильтрующего типа с использованием пластиковых емкостей выполняют при помощи изделий без дна. Их установку производят тем же способом, который был описан выше, кроме заливки бетонного основания.

В нижней части колодца вместо него создают фильтрующую систему, способную очищать поступающую жидкость естественным образом. На дно высыпают в один слой гравий, щебень или другой аналогичный сыпучий материал толщиной от 20 до 30 сантиметров.

К верхней части конструкции прокладывают трубы и со всех сторон засыпают гравием или щебнем, сверху накрывают геотканью и в завершение прикрывают люком. Чтобы фильтрующий колодец работал продуктивно в течение длительного периода, нужно правильно выполнить его монтаж.

Материалы для строительства

Колодцы, используемые при создании системы дренажа на приусадебном участке своими руками, обычно собирают из бетонных колец или приобретают пластиковые емкости определенных размеров.

Как делать дренажный колодец, и какие применять материалы, решает каждый владелец загородного дома сам. Но при этом следует учитывать, что стоимость первого варианта дешевле, но требует больших трудозатрат, а второй изготавливать намного проще, но цена его выше.

Сборка колодцев из бетонных колец отличается необходимостью решить ряд проблем. По причине значительного веса колец, приходится заказывать спецтехнику и оплачивать труд помощников. В бетонных колодцах нужно создавать отверстия под прокладку труб, а такая работа отличается сложностью.

В итоге трудоемкость монтажа бетонной конструкции окупается ее долговечностью, прочностью, надежностью и доступной стоимостью. Такой созданный своими руками дренажный колодец обладает повышенной устойчивостью к негативным воздействиям. Его можно размещать в любом месте, а также на участках, находящихся на грунтах, подверженных пучению при их промерзании или в случае гидротермических сдвигов.

В этих же условиях эксплуатации пластиковые изделия для колодца могут быть деформированы, несмотря на то, что они просты в установке, надежны и удобны. На их корпусе уже присутствуют отверстия требуемого диаметра, предназначенные для прокладки и подключения труб.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия	Высота х Толщина стенки, см	Диаметр внутренний, см	Масса, кг
КС-7−1	10х8	70	46
КС-7−1,5	15х8	70	68
КС-7−3	35х8	70	140
КС-7−5	50х8	70	230
КС-7−9	90х8	70	410
КС-7−10	100х8	70	457
КС-10-5	50х8	100	320
КС-10-6	60х8	100	340
КС-10-9	90х8	100	640
КС-12-10	100х8	120	1050
КС-15-6	60х9	150	900
КС-15-9	90х9	150	1350
КС-20-6	60х10	200	1550
КС-20-9	90х10	200	2300
КО-6	7х12	58	60
КС-7-6	60х10	70	250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

После выбора места и подготовки всего необходимого можем приступать к строительству.
