Насосная станция для частного дома: как выбрать? Полный разбор

Определение места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м.

Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

на улице в кессоне возле скважины;
в возведенном специально для насосного оборудования утепленном павильоне;
в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта. При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.

При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 – 60 см или прокладывается на поверхности.

Теплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.

Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:

Галерея изображений

Фото из

На открытых площадках насосные станции могут эксплуатироваться только при плюсовых показаниях термометра, не превышающих + 40 – 45º С

Для откачки воды из неглубоких скважин, колодцев, открытых водоемов компактные насосные станции устанавливаются временно, а после работы переносятся в закрытое помещение

Для расположения станции вне дома на время рабочего сезона можно использовать крытый неотапливаемый павильон, бытовку, сарай, колодезный домик и подобные сооружения

Стационарную установку насосной станции в пределах дома желательно провести в котельной, т.к. при работе оборудование шумит

Насосную станцию запрещено устанавливать в помещениях, которые могут быть затоплены паводковыми водами весной или осенью

При низком залегании грунтовых вод и отсутствии вероятности паводковых затоплений насосную станцию можно установить в обустроенный кессон

Не допустимо круглогодичное использование приямков, не заглубленных ниже уровня промерзания горных пород. Этот вариант приравнен к расположению на улице

В завершении рабочего сезона воду из станции, расположенной в неглубоком приямке, следует полностью слить. Также необходимо ее слить из всасывающей и водоподающей труб

Период для эксплуатации насосной станции

Откачка в летнее время из неглубоких источников воды

Установка насосной станции в домике колодца

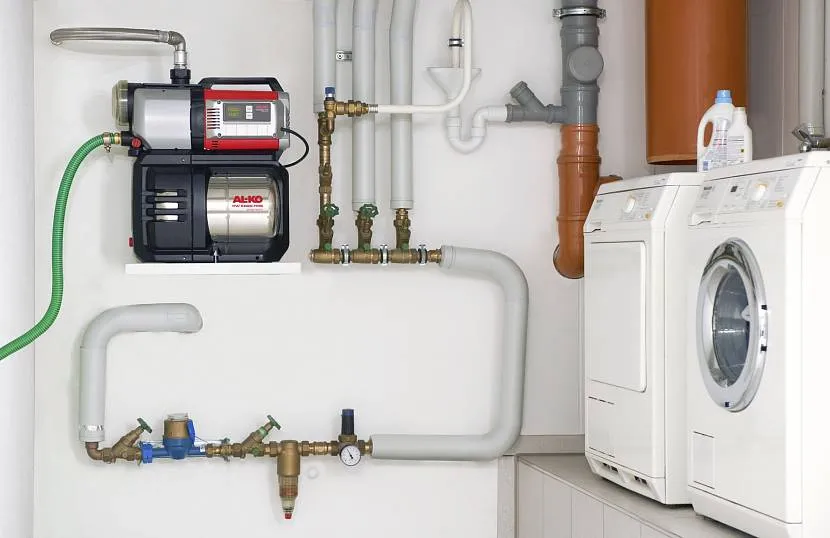

Стационарная установка оборудования в котельной дома

Неподходящие для установки станции места

Использование кессона для эксплуатации насосной станции

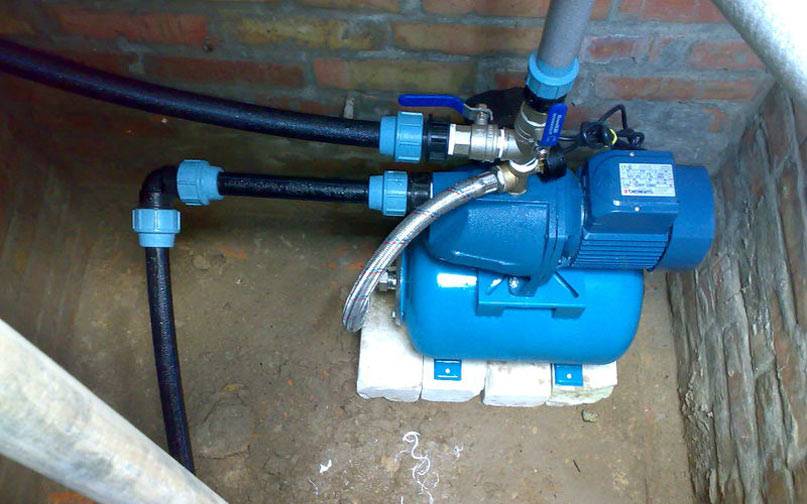

Использование приямков под насосные агрегаты

Временное размещение станции в заглубленном боксе

Оптимальный вариант для водоснабжения

Насосная станция для частного дома называется бытовой, это оборудование специально предназначено для применения в домах и коттеджах, где доступа к воде нет. Станция может подавать воду из реки, скважины или колодца, ее подключают к центральному водопроводу. У такой установки есть плюс, она обеспечивает постоянное давление воды, что позволяет использовать воду в душевой, для стиральной машины и других приборов. Такая водяная станция состоит из:

гидроаккумулятора;
автоматического контроля;
насоса.

Но чтобы такая система полноценно и постоянно работала, ее необходимо обеспечить электропитанием. Система работает автономно, вода подается в дом под одинаковым давлением (перепады могут быть, но они незначительны). Система имеет манометр, позволяющий отслеживать давление.

Преимущества и недостатки

Если подбор насосной станции выполнен правильно, она сможет полноценно питать автономную водопроводную систему. Помимо того, что она качает воду, еще и поддерживает необходимую величину давления.

Среди преимуществ значатся:

применение материалов, не подверженных коррозии;
продолжительный период эксплуатации;
наличие системы, защищающей от сухого хода;
установка в сборе, после чего оборудование готово к использованию;
пониженный уровень шума в процессе работы;
энергопотребление в экономном режиме;
наличие запаса воды в бачке.

Присутствуют и недостатки:

Большинство дачных насосных станций способно поднимать жидкость с глубины 8 – 9 метров.
При вводе оборудования в работу шланг заполняют водой и настраивают реле давления.
Чувствительность к наличию различных загрязнений, поэтому нужно устанавливать фильтр.
Необходимость контролировать уровень давления.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

КАЛИБР СВД-650Ч

Насосная станция, подходящая для организации постоянного водоснабжения в частном или загородном доме. Комплектуется 650-ваттным мотором в чугунном корпусе и 20-литровым гидроаккумулятором.

Перекачивает только чистую воду, создавая напор до 40 метров и обеспечивая производительность до 45 л/мин (2,5 куб. м в час). Стоимость модели – от 10–10,5 тыс. рублей, а подойдёт она для обслуживания достаточно большого дома и даже 2–3 домовых хозяйств. Кроме традиционных водопотребителей к сети, которую обслуживает КАЛИБР СВД-650Ч, можно подключать стиральные машинки, водонагреватели и поливочное оборудование. Среди особенностей модели – полная автоматизация работы и эффективная защита электромотора от перегрузки.

простое обслуживание;
прочный чугунный корпус (основное отличие модификации «Ч»);
сравнительно тихая работа;
небольшие размеры и вес;
надёжность и простота в обслуживании.

отсутствие реле отключения сухого хода;
небольшой по сравнению с другими моделями эксплуатационный ресурс;
невысокое максимальное давление, которое может создать эта модель.

Конструктивные особенности насосов

При подборе насосной станции для дачи требуется надежное оборудование, поскольку с ремонтом часто возникают проблемы

В насосах требуется обратить внимание на несколько ключевых характеристик.. Обмотка электродвигателя должна быть медной

Многие производители ради удешевления своей продукции и снижения массы конструкции делают обмотку из алюминия. Такое оборудование гораздо менее долговечно, особенно в экстремальных режимах, например, когда требуется полив приусадебного участка.

Обмотка электродвигателя должна быть медной. Многие производители ради удешевления своей продукции и снижения массы конструкции делают обмотку из алюминия. Такое оборудование гораздо менее долговечно, особенно в экстремальных режимах, например, когда требуется полив приусадебного участка.

Корпус насоса может быть пластиковым, стальным или чугунным

Пластиковые корпуса делаются на самом дешевом оборудовании, они недолговечны, склонны к перегреву, но у них есть одно важное преимущество – они снижают шумность при работе. Стальные корпуса, стоят дорого, но они обеспечивают длительную бесперебойную работу оборудования

По соотношению цена-качество один из лучших вариантов – чугунные корпуса, обеспечивающие надежную длительную работу и сниженную шумность при доступной стоимости.

На долговечность устройства повлияет защищенность от пыли и брызг. Чтобы правильно подобрать этот параметр, лучше выбирать класс не ниже IP54. Он гарантирует защиту электрической составляющей от нежелательных посторонних воздействий.

При выборе оборудования нужно обратить внимание на нормальную работу обратного клапана, который устанавливается после фильтра грубой очистки. Он постоянно удерживает подводящую магистраль заполненной, избавляя насос от фазы сухого пуска, который существенно сократит срок его работы.

Питание электрооборудования и управление

Чаще всего насосные станции, применяемые в бытовых целях, питаются от сети 220 В, а их мощность находится в диапазоне от 0,5 до 2 кВт. В зависимости от этого подбирается сечение проводов и автоматика в распределительных щитках. Предлагаются модели с трехфазным подключением на 380 В, но они потребуются для обеспечения полива, бассейнов и других водоемких систем.

Для защиты электрооборудования от скачков напряжения устанавливается защитный автомат. Он отключает станцию при выходе показателей напряжения и тока за допустимые пределы. Если это устройство не идет в комплекте, есть смысл купить и установить его отдельно.

Управление насосными станциями осуществляется автоматикой – это их главное отличие от других автономных систем водоснабжения. Главный элемент автоматического управления – реле или регулятором давления. Они бывают механического или электронного типа:

Механическое реле представляется собой компактную коробку с пружинами, пластиной и мембраной. Под давлением мембрана деформируется, пластина давит на пружину, которая размыкает контакт на электродвигатель насоса. При снижении давления, пружина распрямляется и насос запускается. При помощи гаек можно перенастроить диапазон давлений под конкретные требования.
Электронное реле имеет более сложную конструкцию, но и лучший функционал. Они могут оснащаться дополнительными таймерами, снабжаются индикацией и цифровыми панелями управления, позволяющие самостоятельно отрегулировать параметры верхнего и нижнего давления. Но такое оборудование увеличивает общую стоимость системы, поэтому подходит не всем.

Важный элемент защиты электрической системы – датчик сухого хода. Это устройство останавливает работу насоса при отсутствии воды во всасывающем патрубке

Такая предосторожность связанна с тем, что вода, протекающая по насосу, охлаждает его, работа на сухую приводит к быстрому перегреву и поломке. При этом срабатывание защиты от перегрева может и не спасти обмотки, особенно если забор идет из резервуара небольшого объема.

Насосная станция DAB AQUAJET 112 M (1400 Вт)

Одно из самых мощных устройств из тех, которые находятся в рейтинге. Характеризуется качеством изготовления и продолжительным временем эксплуатации. Конструктивные особенности дают возможность организовать загородное водоснабжение и повысить давление в трубопроводе. В основной комплектации находится электронасос, объемный бак, манометр, датчик давления.

Оборудование реализуется в собранном виде, это существенно упрощает его монтаж. Бак для хранения комплектуется специальным устройством, это позволило защитить агрегат от постоянных включений. Датчики контролируют уровень давления в трубопроводе. Во время его понижения насос в автоматическом режиме активируется, при повышении – выключается.

Оборудование можно использовать лишь для чистой воды, без масел, примесей и твердых частичек. При этом температура жидкости обязана быть не выше +35С. Изделие питается от стандартной электросети. Корпус сделан из надежного чугуна, емкость для хранения воды – из бутилкаучука.

В оборудовании находится асинхронный электродвигатель. Установленная автоматика характеризуется удобством в эксплуатации. Насосная станция монтируется только в горизонтальном положении.

Преимущества:

продолжительное время службы;
производительность;
можно использовать для больших жилищ;
надежность;
стоимость.

Недостатки:

защиту от сухого хода нужно покупать отдельно.

Этапы подключения

Насосная станция на базе поверхностного насоса подключается с помощью вакуумоустойчивого шланга или трубы с обратным клапаном. На выходе лучше использовать водопроводные трубы, способные выдержать стандартное давление водного потока.
Перед запуском станцию нужно закачать воздухом из расчета 0,9 Бар от давления, необходимого для включения. Так, если стандартное давление запуска насосной станции на основе поверхностного насоса 1,5 Бар, то необходимо 1,35 Бар (1,5 Бар х 0,9) для включения станции.
Затем станция заполняется водой и только тогда запускается в работу.
Перед корпусом насоса лучше всего поставить очищающий фильтр, который позволит избежать загрязнения рыле и гидробака (если станция не оснащена таким фильтром, его можно приобрести отдельно).
При выбор насосной станции дополнительно стоит приобрести блок защиты от «сухого» хода, который подаст сигнал, если станция начнет работать «всухую», что продлит срок ее службы. Некоторые современные насосные станции выпускают с уже встроенной системой от «сухого» хода. Также стоит докупить обратный клапан для всасывающего шланга, который не позволит воде вытекать обратно в источник.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

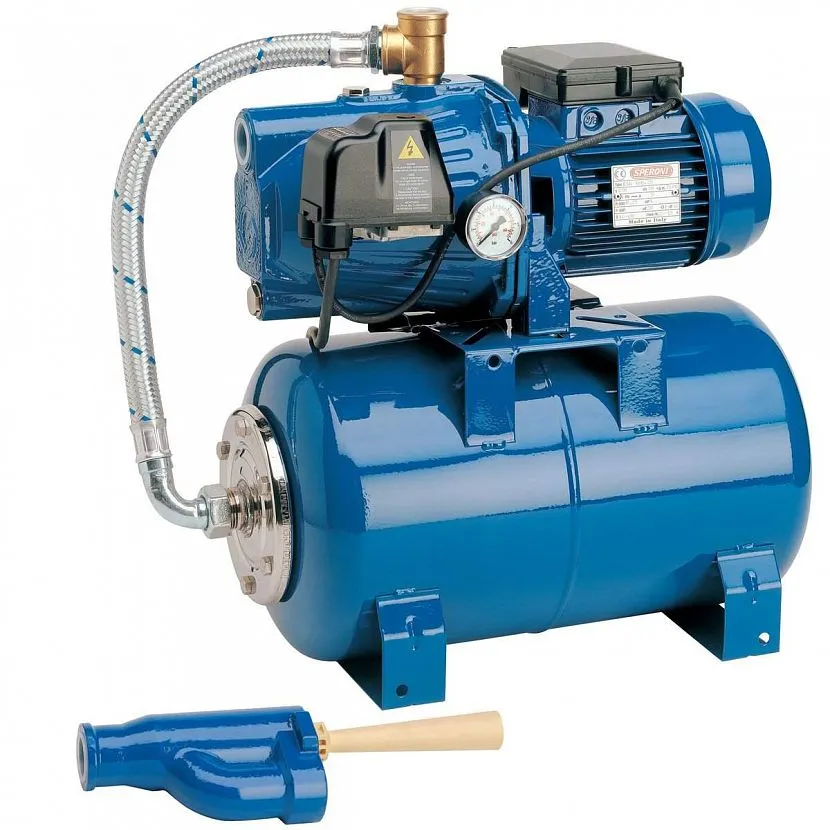

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

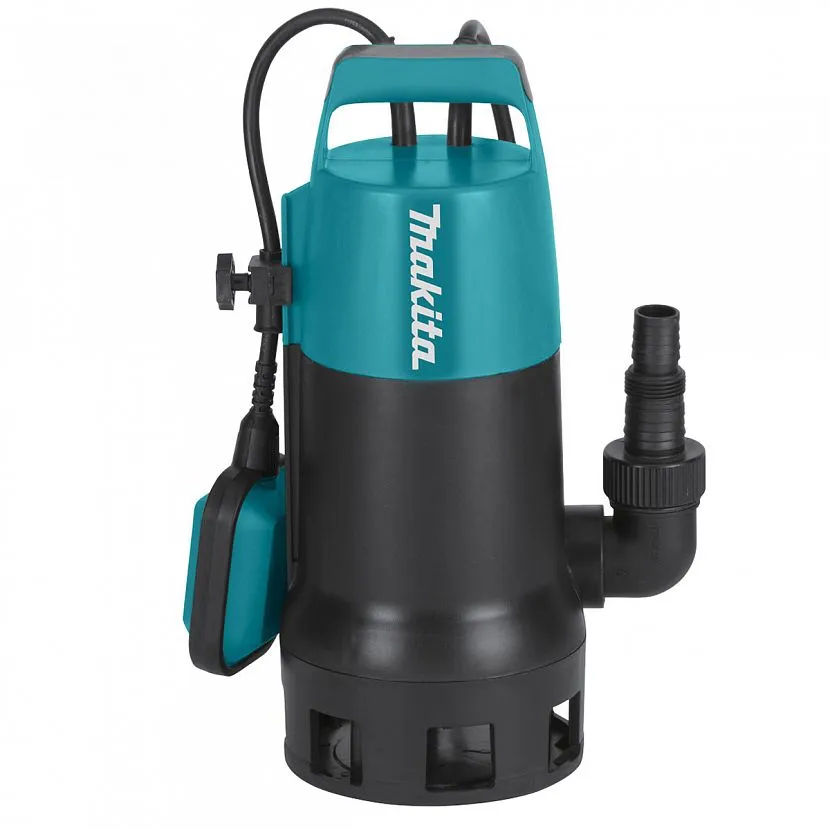

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

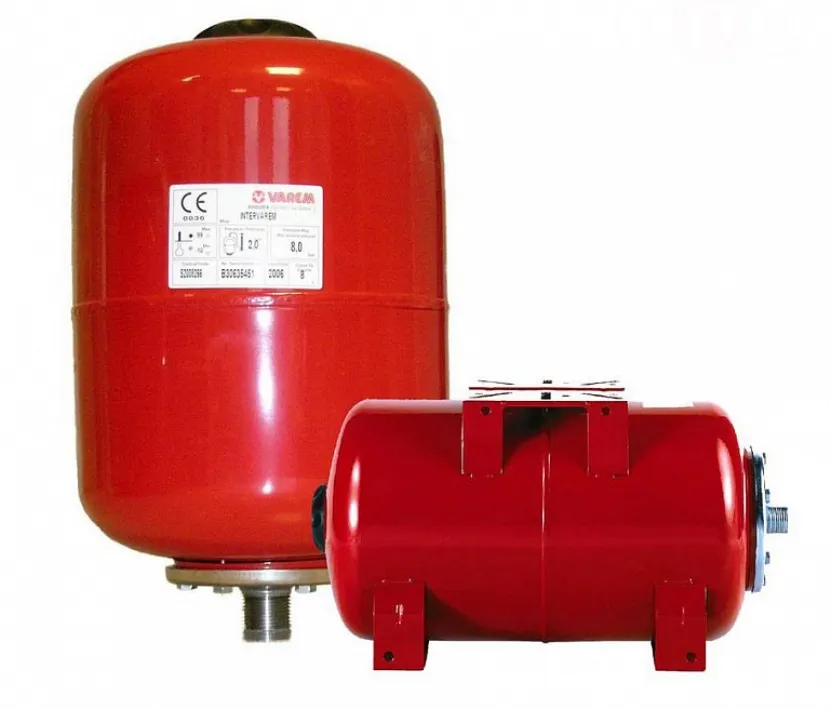

Варианты гидроаккумуляторов Источник moikolodets.ru

Подбор насосных станций

Для правильного самостоятельного подбора насосных станций необходимо ориентироваться на основные технические показатели:

Тип станции. На этот параметр влияет в первую очередь глубина скважины или колодца, в зависимости от величины которой подбирается соответствующий тип насосной установки.
Производительность. Следует посчитать весь суммарный расход воды на различные нужны, при этом необходимо учесть количество постоянно проживающих жильцов, поливочную площадь участка и количество водоразборных точек. Данный параметр показывает сколько м3 воды будет расходоваться за 1 час рабочего времени оборудования.
Необходимый напор. Насосные станции обеспечивают и поддерживают напор жидкости на определенном уровне. Этот показатель зависит от общей протяженности трубопроводной магистрали и условно рассчитывается по следующей формуле: N=L/10, где N это необходимый напор воды, L – общая протяженность трассы, м

При выборе насосной станции следует учесть определенные ключевые моменты, на фото: поверхностная насосная станция с гидроаккумулятором

Также при подборе необходимой насосной станции необходимо учесть возможное наличие определенных дополнительных функций, которые влияют на увеличение срока службы устройства, обеспечивают удобство в эксплуатации и т.д. К таким опциям можно отнести, например, защиту от сухого хода, от переда напряжения в сети, а также другие средства автоматики.

Исходя из вышеперечисленного, подбор и монтаж бытовых насосных станций не представляет особых сложностей. Насосные установки реализуются покупателям полностью готовыми к монтажу и эксплуатации. При этом необходимо строго следовать определенным инструкциям и приобретать оборудование у официальных представителей заводов-изготовителей.

GARDENA 5000/5 Comfort Eco

Садовый насос стоимостью около 20 тыс. руб., отличающийся приличной мощностью всасывания (максимальная глубина – 8 м) и возможностью создания достаточно высокого давления. Производительность модели – 4,5 куб. м в час, напор – до 50 метров.

Всё это позволяет применять поверхностную насосную станцию для полива растений, откачки или передачи водопроводной, дождевой или хлорированной воды. Среди особенностей модели – инновационные системы защиты, обеспечивающие повышение надёжности срока службы, и фильтр предварительной очистки, отвечающий за бесперебойную работу насоса. Два выхода дают возможность подключения такого же количества поливочных инструментов.

высокое качество сборки модели немецкого производства;
наличие защиты от перегрева;
5-летняя гарантия на бак и длительный срок службы всей насосной станции;
система Eco, не позволяющая станции работать при отсутствии воды.

высокий уровень шума;
корпус из пластика, а не из металла.
