Насосная станция своими руками

Технология монтажа насосной установки

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Подготовительные работы

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника. Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это защита от промерзания. Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности. При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

• При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
• Установка с внешним эжектором. На всас эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
• При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного). Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

Монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется. Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран. На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления. Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

1 В каких случаях целесообразна самостоятельная сборка?

Перед тем, как собрать насосную станцию своими руками следует учесть ряд важных моментов. Насосная станция представляет собой комплект из поверхностного насоса, смонтированного на него гидробака, манометра и реле давления. На многие модели также установлен эжектор для насосной станции.

Но, не всегда, собранное в каждой отдельной модели, оборудование устраивает пользователя по рабочим характеристикам. Например, отставать может насос в плане производительности или напора. Или запас жидкости в гидроаккумулятора не достаточно большой. Такие случаи являются одними из тех, в которых сборка насосной станции для воды является целесообразной. На основе различных компонентов возможно собрать свой вариант агрегата, который будет удовлетворять потребности семьи.

Составляющие насосной станции

Второй вариант, в котором удобнее сделать насосную станцию самому, предполагает, что заводская модель в плане дизайна не устраивает использующего ее. Так, например, гидроаккумулятор и насос могут не поместиться в малогабаритное помещение. В этом случае, собранный самостоятельно, агрегат разбивается на два соединенных узла, которые размещаются в разных углах помещения. Также мощности поверхностного устройства может быть не достаточно для глубокой скважины и необходимо собрать свой вариант станции на основе погружного скважинного насоса.

И все же главным критерием целесообразности сборки и установки насосной станции своими руками является наличие комплектующих. Причем, речь идет именно о двух наиболее дорогостоящих элементах системы, к которым относятся:

• гидроаккумулятор;
• насосный аппарат.

Если ни одного из вышеперечисленных элементов нет, сделанный самостоятельно агрегат по стоимости выйдет дороже купленной модели. В случае, когда в наличии есть одна из составляющих, остается только докупить остальные части и приступать к сборке.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

1. Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.
2. Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.
3. Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

Модели со встроенным эжектором используют при залегании воды не больше 7 метров. Такие насосы могут поднимать воду с повышенной концентрацией минеральных солей, газов и частиц размером до 2 мм. Способны создавать большой напор. Забор воды осуществляется с помощью армированного шланга, конец которого погружается в источник. Как правило, насос такого типа оснащен фильтром грубой очистки, который исключает попадание в корпус песка и других крупных загрязнителей.

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

• нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
• чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
• пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

Как подключить насосную станцию к скважине

Чтобы смонтировать насосную станцию для скважины с поверхностным насосом с уровнем воды около восьми метров, нужно сделать кессон глубиной до двух метров. Если же насос применяется погружной, то в кессоне можно поставить и гидробак, и различное необходимое оборудование от реле, до системы автоматики.

За счет наличия реле давления происходит автоматический набор в напорный бак для воды. Оно включается при заданных показателях давления. Может помочь в том и блок управления, который некоторые «Кулибины» делают самостоятельно. Но, проще приобрести его уже готовый.

Работает он таким образом: реле дает старт и отключение аппарата, переключатель ответственен за подъем воды, датчики отлеживают уровень воды в гидроаккумуляторе: если уровень воды ниже одного из датчиков, то включается насос и бак наполняется, до того момента пока второй датчик не сработает, показывая его наполнение. Будет необходим трансформатор с небольшой мощностью, напряжение на конденсаторе не должно быть меньше 24 В. В общем-то все довольно просто, но если вы не понимаете в электрике, то собирать автоматическое управление самостоятельно не стоит. Ту либо стоит пригласить специалиста, либо купить в магазине уже готовый вариант решения проблемы.

Подбор подходящего участка для монтажных работ

Существует несколько способов, чтобы создать подключение насосной станции к колодцу своими руками.

Способ №1. При использовании источника воды из скважины в летний период, когда этот метод является единственным, поэтому специалисты рекомендуют не забывать о том, что схема подключения насосной станции к колодцу может использоваться временно.

Для этого в холодное время года трубопровод разбирают, а в тёплое, наоборот, собирают. Также можно оставить водопроводную систему целой, однако для этого необходимо создать условия, которые помогут освобождать от жидкости трубопровод в зимнее время:

1. установить соответствующую сливную арматуру;
2. рассчитать и установить трубы под наклоном, который будет осуществлять слив воды.

Если придётся размещать насосную станцию в здании, то каких-либо обязательных технических требования со стороны коммунальных служб не будет. Зоны, отвечающие за водоразбор, фиксируют в любом месте, при этом необязательно прокладывать стационарный незамерзающий элемент для трубы не беспокоиться о встраивание её в земляную скважину.

Способ № 2. Если вы планируете пользоваться водой в течение 365 дней, то следует провести в дом водопровод. Во время установки трубы, её закапывают под грунт ниже его уровня промерзания, которые определяют, используя географические данные об территории, на которой проводятся строительные работы.

При отсутствие возможности, специалисты рекомендуют утеплять трубопровод электрообогревающими приборами. Во время установки в скважину трубы следует не забывать о её герметичности, чтобы она удерживала необходимый уровень жидкости и не позволяла вытекать ей в окружающую среду. Заниматься проведением водопровода в жилой дом стоит на заключительном этапе, когда создают колодезный глиняный замок.

Если монтаж насосной станции осуществляется вне скважины, то есть снаружи помпы, и соблюдаются перепады уровня воды и давления в насосе, то изменения будут происходить из-за превышение нагрузки на всасывающую систему трубопровода (этому способствует превышение горизонтальной длины участка).

Чтобы исключить нежелательный результат, необходимо уменьшить расстояние от насосной станции до колодца. Расчёта происходит следующим образом: 1 вертикальный метр прямо пропорционален 4 метрам на горизонтальной поверхности.

Для примера, возьмём насосную станцию, в которой длина колодца в горизонтальном положении составляет 8 м, его глубина поглощения воды уменьшается на 2 метра.

Установка насосной станции в колодец погружного вида имеет одинаковый тип установки. Различие может наблюдаться лишь при автоматизированном насосе, когда основная часть – помпа находится в колодце, а управляющая – внутри здания.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости

Поэтому важно подобрать ее правильно

Модели насосных станций.

Схема расчета такая:

• если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
• если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
• если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.



Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

• резьбовые соединения, чтобы не допустить протечек;
• фильтры, которые нуждаются в периодической чистке;
• реле для настройки показателей;
• гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Установка и подключение насосной станции

Установку и подключение насосной станции следует начинать с выбора места.

На выбор места влияют следующие критерии:

• Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.
• Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.
• Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.

Правила подключения насосной станции

Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.

Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод. По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.

Рис.4.

К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую

Важно учесть, что диаметр входной трубы должен быть равен диаметру входного отверстия насоса. К выходному отверстию можно подключать трубу любого диаметра

Устанавливая фильтры тонкой очистки на водозаборной трубе производительность насоса резко падает. Давление на водозаборе достаточно небольшое, а фильтр является серьезным гидросопротивлением. Поэтому фильтр тонкой очистки следует ставить на выход насоса. Для защиты насоса от примесей следует устанавливать на вход механический фильтр грубой очистки.

Если диаметр трубы водозабора не соответствует входному отверстию насоса, то потерь производительности не избежать. Низкий расход через тонкую трубу, может привести к недостаточному охлаждению насоса и скорой его поломке.

Мы рассмотрели все особенности выбора и установки насосной станции

При выборе насосной станции важно обратить внимание на производительность и напор, желательно сделать небольшой запас. Если выбор был сделан правильно не будет перебоев подачи воды. При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан

Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта

При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан. Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта.

Критерии выбора элементов для насосной станции

Чтобы сборка системы своими руками прошла успешно, необходимо внимательно подойти к подбору всех ее составляющих элементов. Обязательно учитывают несколько важных факторов.

Назначение

Насосные станции могут быть бытовыми или промышленными. Последняя разновидность оборудования применяется для обеспечения потребностей производственных предприятий. Их эксплуатационные характеристики позволяют перекачивать большие объемы воды. Собирать и устанавливать насосные станции промышленного типа могут только профессионалы. Монтаж в домашних условиях возможен при использовании систем бытового назначения.

Тип источника

Если систему планируют использовать исключительно для хозяйственных потребностей, в качестве источника допускается выбирать естественный или искусственный водоем. Когда насосная станция будет применяться для получения питьевой воды, обязательно организовать колодец или скважину.

Для открытых водоемов, неглубоких подземных источников выбирают насосы поверхностного типа. Для скважин покупают погружные агрегаты.

Режим работы

Насосная станция подключается к источнику воды и функционирует в ручном или автоматическом режиме. Пользователь, в зависимости от своих потребностей, может выбрать стационарную или мобильную модель. Также следует учитывать пропускную способность оборудования. Принято считать, что для обеспечения потребностей одного человека, необходимо 250 л воды в сутки.

Самые распространённые ошибки при подключении насосных станций

Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:

неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений

В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.

После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.

Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.

Установите редуктор давления

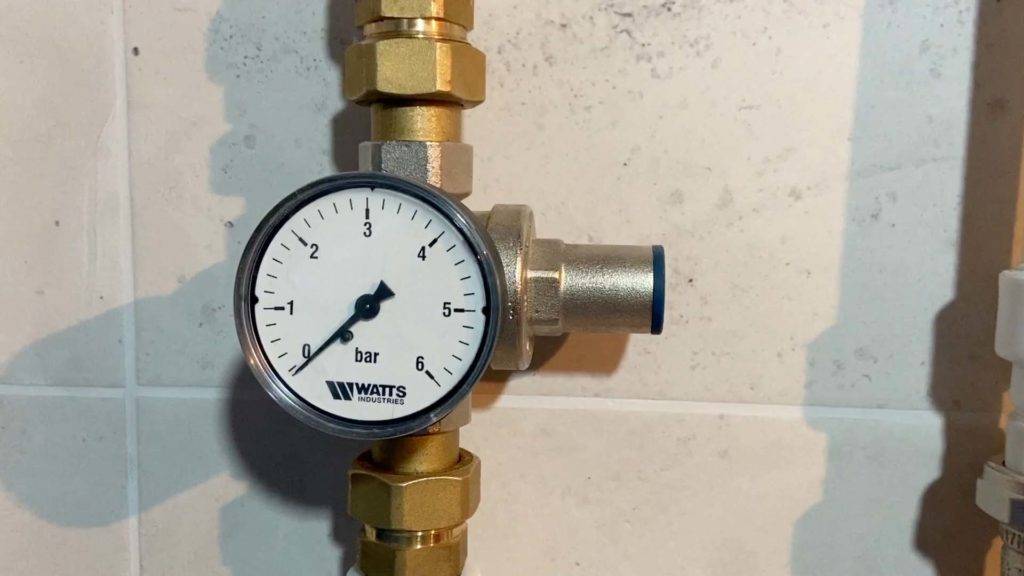

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Устройство и принцип работы насосной станции

Отличается ли чем-нибудь насосная станция от обычного электронасоса и, если да, в чем ее преимущества?

Во-первых, насосная станция способна обеспечить хороший напор, необходимый для полноценного снабжения водой дома и участка.

Во-вторых, система эта полностью автоматизирована и может работать без постоянного контроля со стороны владельца – один раз смонтировал, и можно не вспоминать о ней, пока не придет срок профилактического осмотра и проверки.

Осознанный выбор насосной станции будет невозможен, если не уделить должного внимания ее устройству и базовым составляющим.

Основными конструкционными элементами насосной станции являются соединенные между собой поверхностный насос и гидроаккумулятор (напорный гидробак), а также автоматическое реле давления, управляющее работой насоса. Для автономного функционирования системы этого недостаточно

Но о назначении и устройстве дополнительных компонентов мы поговорим чуть позже, сейчас же сосредоточим свое внимание именно на основных элементах конструкции. Устройство насосной станции. Устройство насосной станции

Устройство насосной станции

1. Электрический блок.2. Выходной штуцер.3. Входной штуцер.

4. Электродвигатель.5. Манометр.6. Реле давления.

7. Шланг соединяющий помпу и ресивер.8. Гидроаккумулятор.9. Ножки для крепления.

«Сердцем» насосной станции является насос. Конструкционный тип используемого насоса может быть практически любой – вихревой, роторный, винтовой, осевой и т.д. – но для бытового водоснабжения, как правило, используют насосы центробежного типа, отличающиеся простотой конструкции и высоким КПД.

Второй важный конструкционный элемент насосной станции – гидроаккумулятор – представляет собой, по сути, накопительный бак (что собственно и следует из его названия). Однако назначение гидроаккумулятора заключается не только в накапливании закаченной воды.

Без этого элемента насос бы включался/выключался слишком часто – каждый раз, когда пользователь повернет кран на своем смесителе. Отсутствие гидроаккумулятора негативно сказалось бы и на напоре воды в системе – вода то текла бы из крана тонкой струйкой, то хлестала бы слишком бурным потоком.

Как насос, гидроаккумулятор и реле давления, собранные воедино, способны в автоматическом режиме обеспечивать нас водой?

Разберемся в принципе действия насосной станции.

Насос при включении начинает закачивать воду, заполняя ею накопительный бак. Давление в системе при этом постепенно возрастает. Работать насос будет до тех пор, пока давление не достигнет верхнего порогового значения. При достижении заданного максимума давления сработает реле, и насос выключится.

Что произойдет, когда пользователь откроет кран на кухне или начнет принимать душ? Водопотребление приведет к постепенному опорожнению гидроаккумулятора, а значит, и к снижению давления в системе. Когда давление упадет ниже установленного минимума, реле автоматически включит насос, и он начнет вновь закачивать воду, компенсируя ее расход и нагнетая давление до верхнего порогового значения.

Верхний и нижний пороги, при которых срабатывает реле давления, устанавливаются на заводе. Пользователь, однако, имеет возможность внести небольшие коррективы в работу реле. Необходимость в этом может возникнуть, например, если требуется увеличить напор воды в системе.

Благодаря тому, что насос, входящий в состав насосной станции не работает непрерывно, а включается лишь время от времени, износ оборудования минимализирован.

Небольшое видео показывающее принцип работы насосной станции:

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Использование рециркуляции

Линия рециркуляции служит для поддержания подпора воды на подаче и защиты насоса от холостого хода. Необходимо понимать, что при этом тратится часть мощности насоса.

Для организации рециркуляции на напорную трубу водопровода необходимо смонтировать тройник. На линию рециркуляции желательно установить запорный вентиль. Он обеспечит регулирование потока воды. Второй тройник необходимо установить на всасывающую трубу в удобном месте и подключить трубу рециркуляции.

1 — тройник; 2 — запорный вентиль; 3 — труба рециркуляции

При ремонте или обслуживании системы водопровода, чтобы не скидывать давление насоса и заново не заливать его водой, установите на гидроаккумулятор кран, тогда вы оставите в гидроаккумяляторе воду под давлением. После ремонта просто открутите вентиль и насос с напорной трубой заполнится водой. В большинстве случаев запаса гидроаккумулятора достаточно для заполнения насоса и его пуска.

Такие нехитрые действия поднимут надежность бесперебойной работы системы.

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты.

Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна. В случае не уверенности в собственных умениях, надо пригласить мастера.

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить.

Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.
