Назначение и сферы применения
Основное предназначение данного устройства является защита системы водоснабжения от изменений параметров водного потока до критических значений. Напор воды при остановках насосного оборудования может привести к его поломке. Рабочий механизм клапана не даёт течь воде в обратную сторону и защищает системы трубопроводов и сантехнические приборы от гидравлических ударов.
Устанавливать обратный клапан рекомендуется:
- после погружного насоса в колодце или скважине;
- на водопроводе;
- после водомером;
- перед водонагревателем;
- в основную магистраль канализации;
- перед каждым сантехническим прибором;
- в системы автономного отопления с несколькими отдельными контурами, внутри которых теплоноситель имеет разное давление.
Если инженерная коммуникация оборудована насосной станцией, то местом установки клапана обратного хода может быть участок трубопровода, расположенный непосредственно перед данным оборудованием, или позади храповика на всасывающей линии.
Прибор может устанавливаться и на водопровод дачных построек, где им пользуются только в тёплое время года. В таком случае в самую нижнюю точку системы необходимо вставить тройник и присоединить к нему вентиль для слива воды на зиму, чтобы не допустить разморозки труб и выхода из строя обратного клапана.
Место установки
Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:
Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели. Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой. Погружные помпы
Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом
При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом. Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.
Виды обратного клапана
Пружинный (подъемный)
Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.
Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.
Шаровой клапан
Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

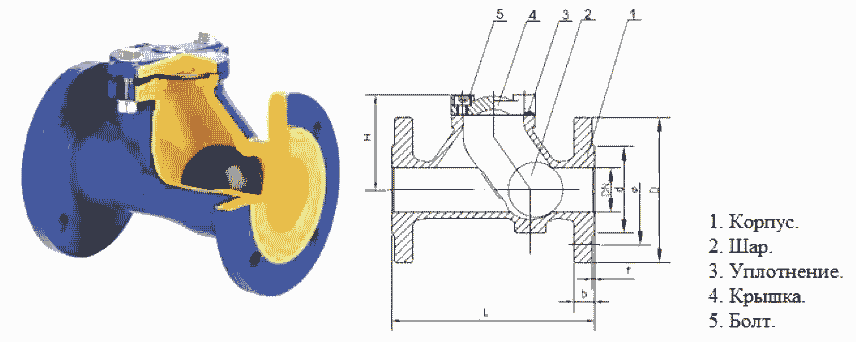

Шаровый обратный клапан
Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.
Поворотный или лепестковый
Это название клапан получил из-за своей конструкции.
В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде
Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.
Поворотные обратные клапана делятся на две группы:
Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора
Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.
Двустворчатый обратный клапан
У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.
Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.
У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.
Также их рекомендуется устанавливать в системах, где присутствует высокое давление.
Где возможна установка предохранительного клапана?
Водопровод и канализация – не исчерпывающие места, где инсталляция обратного клапана не просто желательна, но просто необходима. Другими ее локациями могут быть:
- вход в бойлер – обратный клапан, вмонтированный перед водонагревателем, препятствует движение нагретой водной массы назад в трубу с холодной водой;
- контур автономного отопления – помещение, в котором есть теплый пол или батареи, которые кардинально отличаются по своим напорным и гидравлическим характеристикам остро нуждаются в запорном блоке. Он ставится перед газовым котлом и призван уравновесить их технические показатели;
- перед счетчиком воды – учетные механизмы, к которым принадлежит бытовой счетчик расхода воды, чувствительные к любым изменениям в системе водоснабжения. Каждый гидроудар – это очередное испытание для прибора, которое он может не пройти. К тому же, исправный и качественный затворный механизм – одна из причин того, что турбина не начнет приворачиваться против своего хода;
- погружной насос – если система подачи воды завязана на скважине или колодце, установка погружного насосного агрегата является ключевым моментом. в его задачи входит подъем воды с глубины и доставка под напором потребителю. В случае отключения от источника электропитания, подкачанная жидкость естественным образом стекает вниз напорного резервуара. Чтобы этого не случилось, устанавливают обратный клапан на насос.
Важные детали при выборе обратного клапана
Как и в насосах, к обратным клапанам прилагают технический паспорт. В нём обязательно указывают условия эксплуатации детали. Речь идёт о температурах, в которых клапан может работать. Например, некоторые изделия не предназначены для работоспособности и использования в системах отопления
Также важно обратить внимание, в каком положении можно использовать клапан. Некоторые применяют только в горизонтальном, другие – вертикальном, но встречаются и универсальные модели
В конструкции обратного клапана отличаются соединительные резьбы. Они могут быть внутренними и наружными, что влияет на принцип установки. Монтировать клапан можно только по направлению воды, ориентируясь на стрелку.
Каждая компания выпускает обратные клапаны в ассортименте размеров. Самыми распространёнными считаются клапаны до 40 миллиметров. У производителей могут отличаться габариты устройства. Ключевым фактором является размер присоединительной резьбы.
Если вы задаётесь вопросом, нужен ли обратный клапан для погружного насоса, его использование в этом случае связано с системой безопасности. В бытовых условиях монтаж такого клапана предотвращает перемещение воды в обратном направлении. В случае аварийной остановки насоса, вода не пойдёт в обратную сторону.
Характеристики
DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.
Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.
| Условный проход DN, мм | Наружный диаметр, мм | Толщина стенки, мм | Истинный внутренний диаметр |
| 150 | 159 | 8 | 143 |
| 150 | 159 | 5 | 159 |
Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15−200 мм.
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
2 Зачем нужен обратный клапан для погружного насоса?
Обратные клапана для насосов предотвращают ток воды в трубах в обратном направлении или предупреждают смешивание воды из кранов с разной температурой. Все зависит от того, где этот клапан устанавливать. В последнее время широкое распространение получили обратно-прямоточные клапана, сделанные по API стандарту, которые рассчитаны на уровень давления от 10 — 170 бар. Размеры сварки труб внахлест по этому же стандарту – ANSI B16.11.
Клапана для насоса бывают:
- с откидными механизмами;
- с механизмами подъемного типа.
Откидные механизмы отличаются тем, что над седлом крепят затвор на шарнирах, который открывается под давлением поступающего внутрь водяного потока. Подъемная заслонка срабатывает, передвигаясь вверх-вниз по вертикально установленному цилиндру. Когда затвор (заслонка) прижимается к седлу – поток воды перестает поступать внутрь.
2.1 Установка клапана
Очень часто на форумах можно встретить жаркие споры по поводу одного единственного вопроса: «Насколько обязательно ставить обратный клапан на насос?».
Место обратного клапана при установке скважинного насоса
Погружные насосы с обратным клапаном, если у вас во дворе есть скважина или установленный водяной электронасос около колодца, то вы сможете уже при включении напорной установки, не ожидая, когда вода вытеснит воздух из труб, сразу подвести воду в кран. Если, например, ставить запорную арматуру на насосе для горячей воды, то не нужно будет сливать холодную воду из трубы, в ожидании пока «тепленькая пойдет».
2.2 Нюансы монтажа
Чтобы не осуществлять постоянный ремонт из-за отложений грязи и осадка на мембране, и пружине, которая в итоге просто не держит воду устанавливать запорную арматуру нужно вертикально.
В зависимости от вида скважины или колодца, учитывая особенности трубопровода, запорную арматуру следует устанавливать либо снизу либо сверху. Положение сверху требуется, когда бурение скважины происходит на маленькую глубину (до восьми метров, которая характерна для абиссинок).
Если вы поставите запорник снизу, то отследить сток воды из скважины когда вы уже попадете в водоносный слой можно будет только при использовании ручного или ножного насоса.
Если вы ставите обратнозапорный механизм на скважинные аппараты, то его прямое назначение – не дать воде постоянно возвращаться в скважину. Это будет экономить время поступления воды в краны. Поэтому, устанавливать запорную арматуру нужно на выходе из напорного аппарата.
При неглубоком уровне погружения насосного аппарата, и если расстояние до дома небольшое, то можно ограничиться установкой одного клапана. Если цифры расстояний больше, то устанавливают пару запорных клапанов – на выходе из напорного аппарата и при входе в дом или непосредственно у точки водозабора возле гидроаккумулятора и автоматики управления напорным аппаратом.
Если у вас в наличии насосная станция, то ставить запорную арматуру нужно либо в скважине прямо на входном отверстии всасывающей воду трубы, либо непосредственно перед входным отверстием напорной станции. Учитывая особенности механизма обратнозапорной арматуры, предпочтительнее второй вариант.
А, например, обратные клапана для канализационных насосов нужны для того, чтобы вода не шла обратно из унитаза. Установка этого запорного механизма подразумевается на общую сточную трубу. Но, вы всегда можете усовершенствовать свой быт и установить обратнозапорную арматуру на каждый сток отдельно.
2.3 Самодельный клапан
Не нужно быть семи пядей во лбу или иметь сантехнические навыки и образование, чтобы вместо покупного запорного механизма попытаться сделать его самостоятельно.
Правила установки шарового обратного клапана
Чтобы изготовить свой обратно запорный механизм необходимо приобрести следующие детали:
- муфту с наружным резьбовым соединением;
- тройник с внутренним резьбовым соединением;
- пружину, свободно входящую в тройник;
- металлический шарик на 2-3 миллиметра меньше, чем внутренний диаметр тройника;
- пробку с резьбой;
- фум-ленту.
Весь фокус в том, чтобы отрегулировать степень сжатия пружины. Она не должна мешать свободному протоку воды, но, когда напор начнет спадать, она должна наглухо закрывать выход воды из тройника.
Способы монтажа
- Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
- Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
- Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
- Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.
Технология установки
Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.
Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.
Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.
Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.
В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.
Технология монтажа клапана обратного давления воды бывает:
- Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
- Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.
Особенности крепления своими руками
Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:
- Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
- Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
- Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
- Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
- Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
- В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
- Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
- Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
- Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.
Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.
Частые ошибки и проблемы при установке
Клапан может выйти из строя по причине ошибок и недочетов при его монтаже. Поэтому рекомендуется в процессе установки соблюдать инструкцию, указанную в описании. Необходимо хотя бы 1 раз в месяц проводить технический осмотр устройства на предмет выявления неполадок. При эксплуатации запорных арматур могут возникать следующие проблемы:
- Если во время монтажа забыли извлечь заглушку или фиксатор затвора, то может наблюдаться отсутствие протока. Заглушка, оставщаяся в тройнике, может привести к тому, что давление на участке до клапана будет меньше давления на участке после него. Это приводит к тому, что устройство не может пропускать жидкость. Чтобы устранить эту неисправность, рекомендуется демонтировать конструкцию и извлечь заглушку.
- В загрязненной воде твердые механические частицы могут повредить затвор или застрять между седлом и тарелкой. Это приводит к тому, что клапан будет негерметично перекрывать проход. Для устранения этой неполадки необходимо демонтировать устройство, провести очищающие процедуры и установить заново. Перед этим рекомендуется попробовать вымыть эту частицу потоком воды. Для этого можно несколько раз закрыть и открыть ближайший к клапану запорный кран.
- Неудачно выбранный клапан приводит к возникновению постукиваний. Такое происходит из-за большего диаметра клапана. Решить эту проблему можно только путем приобретения нового устройства меньшего диаметра или переустановкой существующего в более подходящее место на трубопроводе. Следует учесть, что постукивания могут возникать и по причине того, что устройство установлено слишком близко к центральному насосу. Высокая турбулентность потока тоже способствует постукиваниям в устройстве.
- Лопнувшая резьбовая муфта — еще одно следствие несоблюдения инструкций в процессе монтажа. Такое наблюдается, если клапан испытывает нагрузку со стороны трубопроводов, или при его монтаже было использовано слишком много уплотнительного материала. В этом случае рекомендуется заменить устройство.
