Как сделать водосток и дренажную систему в частном доме

Дополнительные составляющие дренажных систем

1. П-образные насадки – для увеличения времени службы системы и устойчивости к существенным весовым нагрузкам их устанавливают по бокам желобов.

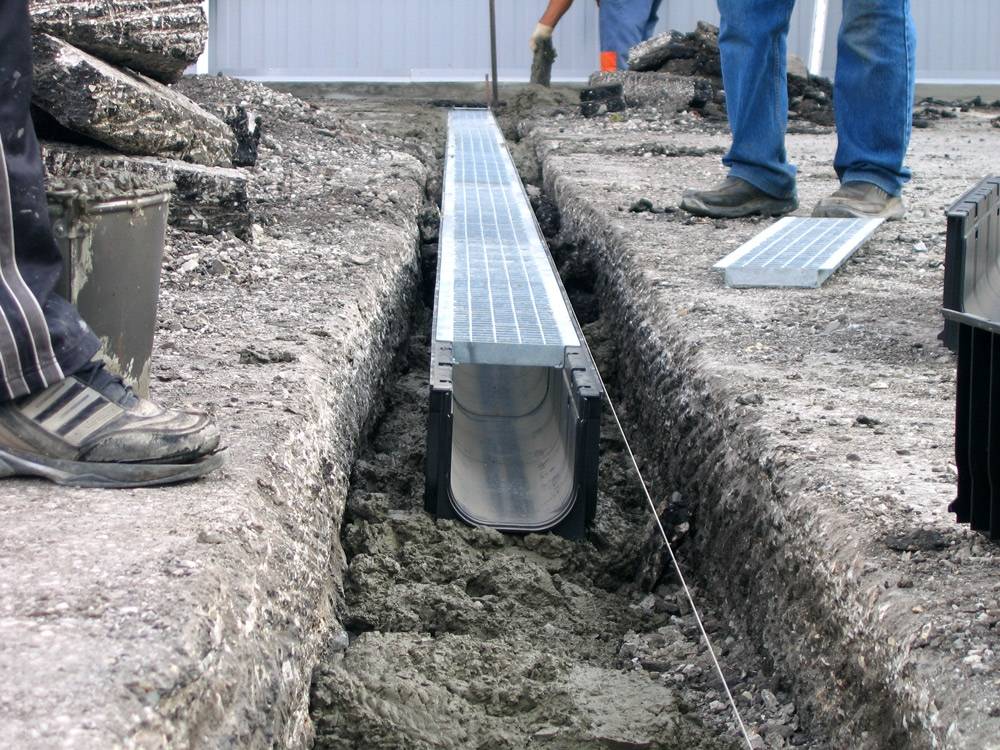

2. Решетки – для того чтобы не допустить их смещения при серьезных нагрузках были придуманы специальные защелки с их фиксацией к желобу. При выборе решетки нужно учитывать следующие факторы:

• количество, возраст и пол людей, которые постоянно обитают на участке или часто приезжают в гости;
• максимум нагрузок;
• частота движений.

Именно от правильно выбранной решетки зависит работа водоотвода и безопасность людей. К примеру, для игровых площадок лучше применять изделия, изготовленные из пластика, а в местах, где часто ходят девушки в туфлях на шпильке – сварные конструкции из стали.

3

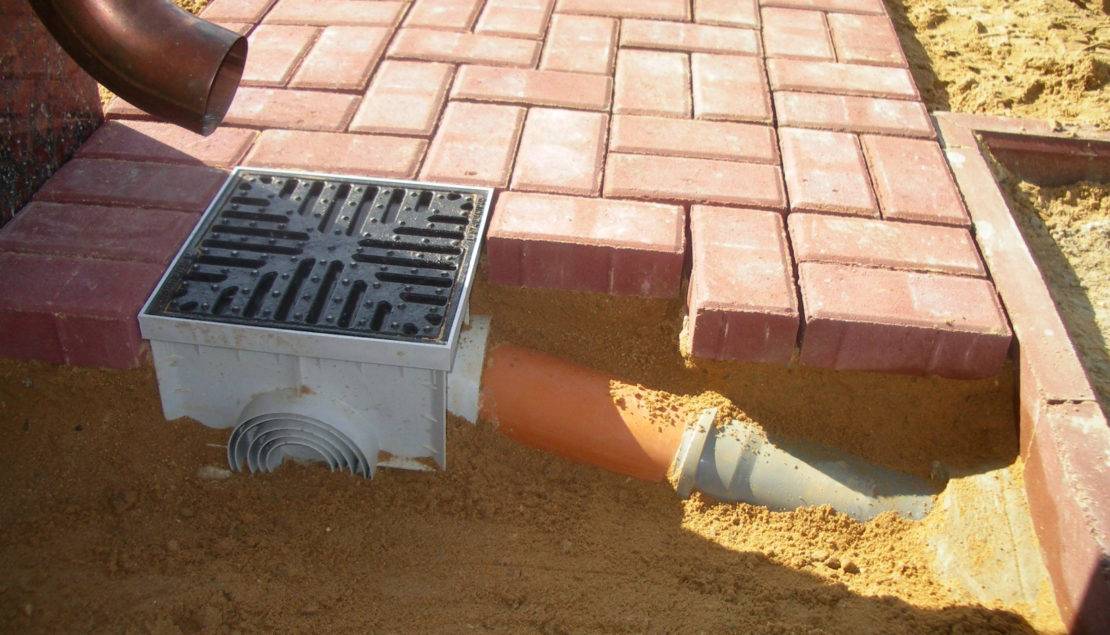

Пескоуловители являются важной частью любой дренажной системы, ведь именно в них собирается весь мусор, жидкая грязь, которая попадает с поверхности в сточную канализацию. Соединяются пескоуловители с последней трубой в конце системы дренажа

Благодаря ним различный мусор, включая песок, скапливается в мусоросборнике, который находится внизу емкости и в ливневую канализацию попадает уже очищенная вода. Периодически пескоуловители необходимо очищать от собравшейся грязи путем извлечения их из системы водоотвода. Пескоуловителей в линии каналов может быть несколько, если площадь участка достаточно большая. Также их можно устанавливать в каскадной дренажной системе (там, где соединяются трубы с разной глубиной). Для изготовления пескоуловителей используются те же материалы, что и для труб.

Линия водоотводного канала с пескоуловителем (отдельно на рисунке справа)

4. Щелевые насадки используются в тех местах, где на поверхности вымощена дорога. С их применением линия водоотвода практически не видна, поэтому дренажную систему легко вписать в уже готовый проект. Также при использовании таких насадок по краям дороги или площадки получаются красивые линии, дополняющие архитектурное решение.

Особенности разных систем дренажа фундамента

Выбор определенного вида дренажа зависит от наличия заглубленных помещений, глубины нахождения грунтовых вод, состава грунта на участке и рельефа самого участка. Рассмотрим, какими особенностями обладает устройство дренажа вокруг дома.

Всего существует 3 вида дренажа, которые различаются местом своего расположения и конструкцией:

1. Пристенный дренаж. Его наличие считается необходимым, если строение оборудовано цокольным этажом или подвальным помещением. Как правило, изготавливается такой дренаж непосредственно после изготовления и застывания фундамента. Если работа на этом этапе не была проведена, то траншеи около фундамента выкапываются заново, по периметру всего строения. В траншеи прокладываются дрены, а на изгибах траншей, на стыках дрен, монтируются смотровые колодцы или вертикальные трубы. Все дрены имеют уклон, обеспечивающий самотек попавшей в них воды по направлению к коллекторному колодцу. На расстоянии 0,5-1 м от фундамента создается слой из глины, так называемый глиняный замок. Благодаря своим водоотталкивающим свойствам, глина не пропускает влагу к фундаменту.

   Устройство дренажной системы вокруг дома пристенного типа

2. Кольцевой (траншейный) дренаж. Если в доме нет заглубленных помещений, то целесообразно обустроить кольцевой дренаж вокруг фундамента своими руками. От дома он находится на расстоянии 5-8 м и представляет собой траншею с проложенными в нее дренами. Защиту перфорированных труб от засорения обеспечивают защитный слой щебня и геотекстиль. По углам системы размещаются смотровые колодцы, предназначенные для профилактических осмотров труб и их чистки. Трубы имеют уклон около 2 градусов в сторону водосборника. Между домом и траншеей обязательно создается глиняный замок для защиты фундамента.

   Дренажную систему вокруг дома можно совместить с ливневкой и выводить воду из них в один общий коллекторный колодец

3. Пластовый дренаж. Данный вид дренажа располагается под зданием, поэтому его изготавливают еще на этапе рытья котлована. Поскольку котлован обычно выкапывается для создания плитного фундамента, используется такой дренаж относительно редко, как и сам плитный фундамент. По своей площади пластовый дренаж выходит за пределы фундамента, соединяясь хотя бы в нескольких местах с пристенным дренажом. Изготавливается дренаж из слоя щебня толщиной минимум 30 см. Можно также создать 2 слоя, из щебня и песка. Заменой песку может служить геотекстиль.

Учтите, если вы решите делать кольцевой дренаж вокруг дома своими руками, система должна располагаться на 0,5 м ниже уровня фундамента. Такое расположение обеспечит качественный отвод грунтовых вод от строения в любое время года.

На какой глубине прокладываются каналы ливневки?

Прокладка лотков или каналов из труб должна заглубляться в грунт на глубину, соответствующую конкретно взятому региону. Точные данные можно выяснить у соседей, которые уже пользуются ливневкой или в строительных организациях, занимающихся канализационными системами. В большинстве регионов нашего государства глубина системы отвода атмосферных осадков составляет 30 см, если сечение труб или лотков открытого типа не превышает 50 см. Более крупные элементы укладываются в почве на глубине 70 см.

Учитывая, что любые земельные работы требуют больших физических трудозатрат, слишком углублять ливневку сложно, да и не нужно. Нет смысла монтировать коллектор или смотровой колодец ниже точки промерзания почвы в зимний период года. Целесообразно размещать их выше, просто проведя утепление с помощью теплоизоляционных материалов: геотекстиль и слой щебёнки, которые защитят систему от промерзания.

Также нужно учитывать, что прокладка каналов должна выполняться с соблюдением угла в сторону сборника ливневой воды. Это означает, что уровень вводного места в коллекторном колодце должен располагаться ниже прохождения лотков или труб, которые отходят от дождеприёмников.

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

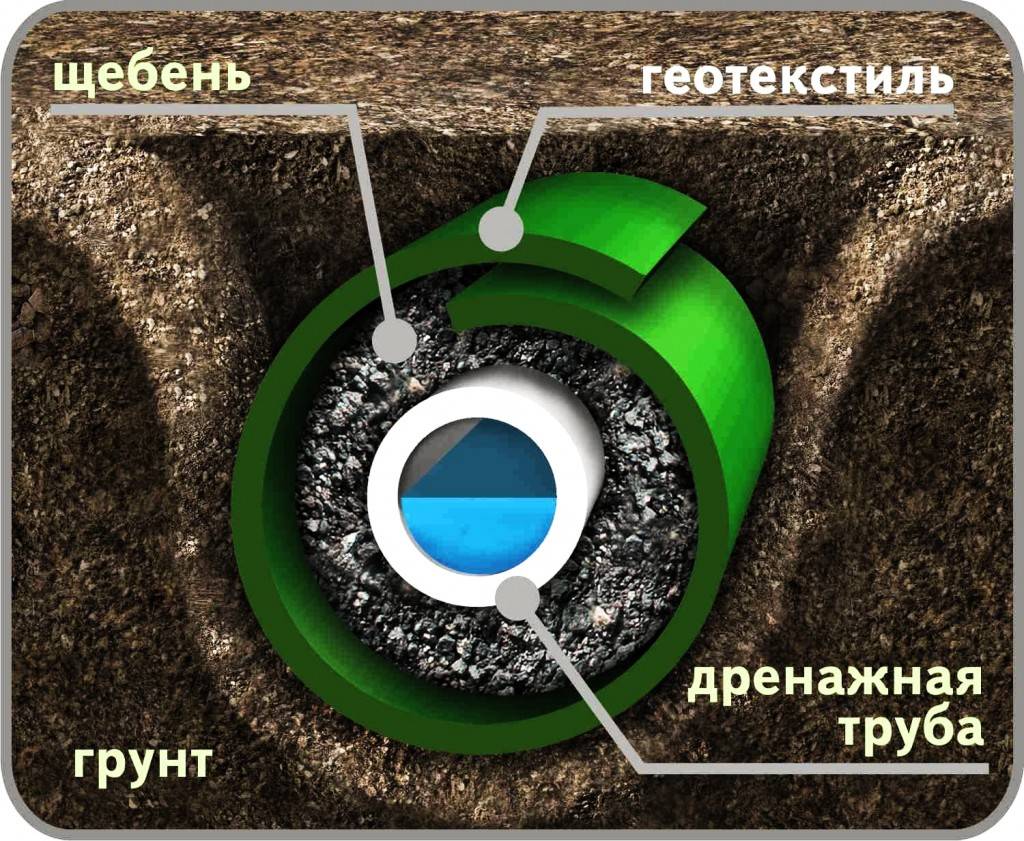

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

1. Очистка водостоков на кровле.
2. Очистка приемников от ила.
3. Очистка наземных водостоков.

Какие инструменты потребуются, чтобы поставить возле здания?

С учетом, что работы по обустройству придомового дренажа производятся в непосредственной близости от фундамента и стены, их придется выполнять вручную. Для изготовления дренажной системы потребуется следующий инструмент:

• земляные работы — штыковая и совковая лопата, лом, садовая тачка или носилки, отбойный молоток (если придется вскрывать бетонную отмостку);
• ручная трамбовка для уплотнения дна траншеи и подушки;
• болгарка, ножовка по металлу — для подготовки труб и лотков, комплектации дренажной линии;
• ножницы, нож для раскроя геотекстиля;
• колышки, шнур — для разметки.

Дренаж вокруг дома необходим в регионах с обильными осадками и нестабильной паводковой обстановкой, а также при близком расположении грунтовых вод. Систему можно смонтировать своими руками, выполняя все рекомендации специалистов и правильно выбирая материал.

Проще всего, обустраивается открытый дренаж, но он испортит внешний вид. Для монтажа закрытой системы придется понести определенные затраты, но она отличается надежностью и долговечностью.

Обустройство на частном участке с уклоном или без: картинки схемы разреза «пирога», технология укладки

Вариант 1:

Вариант 2:

Как самим правильно сделать дренаж закрытого типа и с чего начать, рассказано далее. Если система обустраивается на стадии строительства дома, то используется пристенная схема. Итак, как собрать и установить дренажную систему. Технология предусматривает такие шаги:

1. Наложение гидроизоляции на стенки фундамента путем обмазки битумной мастикой и покрытия гидроизоляционными материалами.
2. Рытье траншеи по всему периметру ленточного фундамента на глубину ниже подошвы на 25–40 см. На углах и самом низком месте выкапываются приямки для ревизионных колодцев.
3. Укладка песочного слоя толщиной 10–15 см и трамбование его. Поверх укладывается геотекстиль, при этом его края поднимаются вверх по стенкам траншеи. Формируется уклон траншеи в сторону стока воды к канализации.
4. Засыпка слоя щебня толщиной около 10 см.
5. Укладка дренажных труб с уклоном не менее 3 мм на каждый 1 м длины.
6. Обустройство ревизионных (смотровых) колодцев из готовых колец. Присоединение к ним дренажных труб.
7. Засыпка труб щебнем слоем не менее 10–15 см. Края нижнего геотекстиля опускаются на щебень и образуют своеобразный пакет, внутри которого располагаются трубы. Окончательно траншея засыпается грунтом.

Виды и устройство прифундаментных дренажных систем

В первую очередь дренажные системы подразделяются по типу глубины расположения на поверхностные и подземные.

Поверхностный по периметру вокруг частного строения

Поверхностный вариант дренажа около дома подойдет в том случае, если будет низкий уровень грунтовых вод. Назначение такой дренажной системы – сбор и отведение верховодки от прилегающих к дому территорий. В общем такая дренажная система представляет собой систему каналов глубиной заложения не больше 1 метра. Каналы могут быть открытыми и закрытыми с декоративными решетками.

Поверхностный дренаж прокладывается вдоль стен здания по всему периметру в виде следующих форм:

1. Линейная система. Это проведённые земляные желобы, которые отводят паводковую или осадковую воду от фундамента дома, подвала и подсобных помещений. Вода отводится в канализацию, септик или просто за пределы участка.
2. Точечные водосборные колодцы, которые могут быть закрытыми и открытыми. Они располагаются рядом с коммуникациями и в самых низких точках, рядом с цокольными и подсобными помещениями.

Какой конкретно вид выбрать зависит от количества влаги, которую нужно отвести от фундамента, а также от вида фундамента и проекта самого дома. Обычно конкретный вид дренажной системы для фундамента вносят еще при строительстве дома в проектную документацию.

Подземный (пристенный, пластовый, кольцевой)

Подземное водоотведение имеет более сложную схему устройства и чаще всего состоит из нескольких уровней. Используется на участках с низкими грунтовыми водами, с глинистым типом почв и при близком расположении природных водоемов. При строительстве частных домов для фундамента используется 3 типа подземного дренажа:

1. Вертикальный тип. Из колодцев или понизительных скважин длиной 20-50 метров. Вода из них откачивается с помощью насоса.
2. Горизонтальный тип. В траншею уложены перфорированные трубы с уклоном. Они выводят воду в специальный водосборный колодец.
3. Комбинированный вариант. Сочетает два предыдущих типа водоотведения.

Подземные системы дренажа могут иметь несколько разных конструктивных вариаций:

1. Кольцевая – замкнутый круг из дрена для понижения общего уровня грунтовых вод. В таком случае перфорированные трубы углубляются ниже фундамента и ниже точки промерзания с отступом от стены на 5-7 метров. Оптимально использовать при песчаных типах почв, если уровень грунтовых вод выше подошвы.
2. Пристенная. Применяется если грунтовые воды расположены ближе, чем 0.5 м от низа фундамента и есть риск подтопления верховодкой.
3. Пластовая. С точки зрения возведения самая сложная система. Выводит межпластовые воды, используется, когда другие методы осушения не приносят результата.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Выбор труб для создания дренажа

После того, как мы определились с типом дренажной системы, необходимо выбрать трубы.

Разновидности дренажных труб отечественного и зарубежного производства

1. Трубы из полимеров, среди которых пенопропилен, полиэтилен и прочие пластичные массы. Они характеризуются дешевизной и легкостью, простым монтажом и длительным временем эксплуатации. Почти 90% всех работ по дренажу осуществляется при помощи именно полимерных труб.
2. Асбестоцементные трубы – самые прочные, надежные и вместе с тем тяжелые. Немало неудобства доставит процедура проделывания сквозных пятимиллиметровых пропилок, примерно через каждые 20 см. Но изготовители асбестоцементных труб основной акцент делают именно на долговечности изделий, которые способны прослужить порядка 50 лет и даже больше.
3. Пористые трубы, для изготовления которых используется керамзитное стекло, пластобетон и целый ряд других материалов. Как можно судить из названия, у таких труб уже имеется пористая структура, так что никакой дополнительной перфорации не требуется. Влага скапливается в стенках посредством своего рода капилляров. Очень дорогие трубы, необходимая эффективность которых может быть достигнута лишь при значительных диаметрах. Пористые трубы
4. Керамические трубы,или глиняные. Изделия очень хрупкие, они могут быть повреждены еще при установке или даже при транспортировке. Хотя некоторые разновидности керамических труб имеют специальные поверхностные канавки, способствующие усиленному скоплению влаги. Как и в случае с трубами из асбестоцемента, здесь потребуется ручная перфорация на месте сборки. Монтаж представляет собой достаточно сложную процедуру, что обусловлено все той же низкой прочностью.

Полимерные трубы для дренажных систем

Важно! Лучше всего использовать трубы с уже имеющейся перфорацией, так как это существенно упрощает монтаж. Следовательно, больше всего подходят полимерные трубы, у которых диаметр может разным, но для дренажа применяются преимущественно 100-110 мм

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению

Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания

Комбинированный вариант

Поскольку обе системы отвечают за свою зону работы, выбор в пользу дренажа или ливневки делают в соответствии с особенностями участка. В регионах с нечастыми дождями и сухим грунтом хватит ливневки. Если же грунт влажный, а дождей немного, останавливаются на дренажной канализации.

Участок с высоким залеганием грунтовых вод в зоне с влажным климатом – головная боль хозяина. Тут делают и ливневку и дренаж. Сократить объемы работ и уменьшить финансовые вложения можно, соорудив комбинированную систему.

 Загрузка …

• через узловой тройник вода снаружи и изнутри сливается в дренажный колодец;
• трубы для дренажа выкладывают по всему участку (копают траншеи), чтобы они собирали воду во всех точках;
• конец дренажных труб выводят в колодцы или за пределы участка;
• ливневка собирает воду и также отводит ее в траншеи для дренажа или сразу в колодец сбора воды.

Все, что нужно, это широкая траншея. Если осадки и грунтовые воды обильные, дренаж и ливневку пускают по разным трубам, но укладывают в одну траншею. Для ливневой системы перфорация не нужна. Вода поступает в перепускной колодец, откуда ее откачивают насосом.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

При сооружении систем в разных трубах обозначают место для отводной магистрали, где вода из систем будет направляться по разным путям, чтобы не перегружать сети. Для слива в один дренажный колодец осадочных и грунтовых вод устанавливают узловой тройник.

Как отвести грунтовые воды от фундамента частного дома своими руками?

Фундамент любого здания, в первую очередь частного, подвержен негативному влиянию грунтовых вод. В составе такой жидкости, присутствуют компоненты, которые способны быстро разрушить бетонное основание. Да-же, если капитальное строение тщательно гидроизолировано и снабжено опорами, это не гарантирует должную защиту, от влияния грунтовых вод. Дать полную, эффективную защиту основания ‒ обеспечить качественный водоотвод, может лишь дренаж фундамента.

Устройство дренажа вокруг фундамента дома

Основные этапы работ, при создание закрытого дренажа своими руками (самостоятельно):

1. Сооружаются траншеи, шириной в 1.5 и глубиной от 0.5 до 1.5 метров. Копать следует с уклоном, в сторону кювета, куда сольется лишняя влага.
2. Засыпается траншейное дно песком и утрамбовывается, соблюдая требуемый угол наклона.
3. Укладка на песок дренажных труб. Если таковых нет, можно сделать их своими руками, высверлив в обычных сантехнических трубах, в верхней части, дырки.
4. Присыпка труб в начале крупным, а после мелким щебнем. Засыпка, поверх щебня и утрамбовка грунта.
5. В изгибе водоотвода, устанавливается смотровой колодец. Далее, к нему крепятся трубы, с дырочками для водосбора. Трубы желательно вести, до самых границ участка.

Теперь необходимо организовать качественный отвод воды, за пределы частных владений:

• Снова копаем траншею;
• делаем нужный уклон и засыпаем песком;
• трубы кладем без отверстий (здесь уже не требуется сбор влаги с газона;
• засыпаем трубы, укладываем и утрамбовываем землю, а после, дерн на место.

Таким образом, дренаж фундамента дома – операция, для совершения которой, вовсе не требуются профессиональные навыки в строительной отрасли. Качественный дренаж основания, обеспечивает должную защиту фундамента, необходимый отвод избыточной влаги, а следовательно, заметно увеличевает долговечность капитального строения.

Очистка водостоков с помощью подручных средств

1. В первую очередь выберите подходящую лестницу.
2. Так как большинство водостоков установлены под крышей дома, лестница должна быть достаточно устойчивой. Если высота Вашего дома два или более этажей, лучше установить строительные леса либо использовать альпинистское снаряжение или воспользоваться услугами автовышки.
3. Тщательно прочистите все верхние трубы и воронки, уберите мусор в заранее приготовленную коробку или пакет, чтобы не засорять придомовую территорию.
4. Прочистить трубы с двух сторон от наслоившегося осадка с помощью специальных самодельных скребков и длинных палок.
5. Забитую водосточную трубу можно прочистить сантехническим тросом.
6. Промыть желоб водой – из ведра или шланга, предварительно поставив под сливное отверстие пустое ведро или бочку, чтобы весь мусор собрался в одно место.

Специальная щетка для водостоков

ОБРАТИТЕ ВНИМАНИЕ!

• Ручную очистку водостока лучше всего проводить после того, как прошел дождь – мусор намокнет и будет лучше поддаваться чистке.
• Ни в коем случае не используйте щетку с металлической щетиной, чтобы не повредить поверхность труб.
• При ручной чистке водостока можно целиком осмотреть все участки на предмет повреждений и провести своевременный ремонт.

Пошаговая инструкция дренажа частного дома

Во-первых, необходимо определить самую нижнюю точку своего участка, ведь именно в этой точке будет располагаться сливной колодец, в которой, собственно, и будет тянуться сама траншея.

Если периметр участка равнинного характера с высокой травой и другими элементами, которые могут усложнить определение низшей точки, тогда можно воспользоваться теодолитом.

Это устройство можно попросить у знакомых или одолжить в аренду. Покупать инструмент не стоит смысла, так как в дальнейшем он вам не пригодится.

Устройство дренажа вокруг дома

Схема дренажа вокруг дома : ревизионный колодец, низшая и высшая точки, коллекторный колодец.

Практическая схема дренажа вокруг дома

Во-вторых, приступаем к рытью канавы. Будьте очень внимательными, верхняя точка канавы должна находиться противоположно сливному колодцу.

Глубина траншеи вокруг дома где-то на 30 см должна превышать глубину нижней точки фундамента.

Для осуществления этой работы понадобится штыковая и совковая лопаты.

Ширина траншеи должна быть не менее 50 см, при этом каждый пройденный метр нужно проверять специальным пузырьковым уровнем, чтобы не уйти от необходимого уклона.

Канава вокруг дома

В-третьих, когда канава будет готова, дно необходимо засыпать крупным щебнем, а сверху утрамбовать его слоем песка.

Вся это смесь должна получиться слоем примерно в 15 см

Очень важно выдерживать профиль уклона, поэтому следует использовать уровень

Равномерный уклон обеспечит долгосрочный самотек воды по трубам.

В-четвертых, после того, как будет выполнена щебеночная поверхность, можно приступать к укладке дренажных труб, которые на стыках изолируются специальной лентой.

С двух противоположных сторон дома должны находиться смотровые колодцы.

Прежде чем закрывать дренажные коммуникации, очень тщательно проверьте правильность уклона и качество слива воды, а также герметичность стыков.

Только после того, как полностью убедитесь в правильности укладки системы, трубы можно засыпать.

Смотровой (ревизионный) колодец и трубы

В-пятых, сначала трубы засыпаем слоем гравия, приблизительно 40 см.

Затем на гравий кладем геотекстиль, на который можно уложить трубу ливневой канализации и таким же образом вывести в колодец. После этого слой гравия засыпаем землей, а сверху кладем дерн.

Таким образом, дренаж вокруг дома, схема которого была рассмотрена выше, готов.

Если вы будете соблюдать все вышеуказанные рекомендации, то никакая погода не страшна вашему жилищу. Вашему дому не грозят никакие колебания грунтовых вод и наличие сырости в здании.

Дренажная труба

Отдельного внимания заслуживает область подвала. Не забудьте, что подвал нуждается в качественной гидроизоляции, никакой дренаж в этом месте ее не заменит.

Уровень грунтовых вод без дренажа и с дренажной системой

Если вы все еще задаетесь вопросом, как делать дренаж вокруг дома своими руками, тогда воспользуйтесь именно этой системой, так как она считается наиболее приемлемой для частного сектора, в особенности, дачного участка.

Если у вас нет опыта в этом деле, и вы боитесь, что что-то сделаете не так, тогда можете проконсультироваться со специалистами или еще раз более подробно изучить инструкцию.

Стоит отметить и тот момент, что строительные материалы, которые понадобятся при установке дренажной системы, лучше выбирать хорошего качества, ведь только так можно добиться длительного срока службы от произведенного монтажа.

Вы вправе самостоятельно выбрать максимально подходящий для вас вариант дренажа дома, но не забывайте, что нужно выбрать правильный вариант, исходя их особенностей местности, на котором предположительно будет находиться ваш дом.

Безусловно, побеспокоиться обо всех необходимых материалах и инструментах лучше заблаговременно, чтобы процесс работы не останавливался и не зависел от ваших возможностей и погодных условий.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
