Назначение и конструкция дождеприемников
Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.
Схема установки дождеприемника
Типичный современный приемник воды включает следующие компоненты:
- Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
- Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
- Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.
Решетка не дает попасть внутрь приемника крупному мусору
Монтаж наземной части ливневой канализации
Монтаж наземного фрагмента ливневой канализации происходит следующим образом.
Очень важно соблюсти корректный угол наклона. Для этого применятся трассировочный трос.
Для начала необходимо провести разметку земельного участка
После этого можно приступать к работам с землей.
Монтаж наземной части
Имеется ввиду рытье траншей и ревизионных колодцев. Делать это нужно с учетом глубины, на которую почва может промерзнуть в зимнее время. Помимо этого необходимо прорыть канавки для монтажа лотков или желобов.
Теперь нужно монтировать приемники для сбора дождевой воды.
В вырытые траншеи необходимо насыпать небольшой слой песка и провести его трамбовку.
После этой операции можно укладывать трубы в места, которые предусмотрены схемой.
Следующим шагом станет подсоединение всех фрагментов канализационной системы друг к другу, после чего нужно будет установить фильтры и защитные решетки.
На последнем этапе установочных работ необходимо будет установить приемочные лотки на цементный раствор и закопать магистрали.
После завершения всех работ необходимо провести тест, который заключается в искусственном «дожде», нужно будет просто включить воду и направить на территорию с установленной системой струю воды. Если система нормально справляется, то можно считать установку завершенной. Такая канализационная система прослужит не один год, но только при условии правильного использования.
Принцип работы
Водоприемник для ливневки
работает по следующей схеме:
- Вода, стекаемая самотеком через водосточную трубу, попадает на решетку, которая выполняет декоративную функцию и служит как элемент предварительной очистки стоков.
- Мелкий мусор и песок остаются на дне фильтра или корзины дождеприемника, а вода направляется в канализационную трубу.
- Дальнейшее направление стоков указывает труба, установленная с уклоном в сторону накопительного колодца.
- В колодце стоки собираются и утилизируются (используются для полива растений или для технических нужд).
Схема работы достаточно простая. Но если хотя бы один элемент такой конструкции не будет справляться с потоком жидкости, вся система перестанет функционировать и произойдет затопление участка.
Каких моделей бывает пескоуловитель для ливневой канализации
При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей
Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве
И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:
- пескоуловители вертикального типа;
- пескоуловители горизонтального типа;
- тангенциальный уловитель;
- аэрируемый уловитель песка.
Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.
Вертикальные пескоуловители
Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.
Схема вертикального пескоуловителя для линёвой канализации.
Горизонтальные пескоуловители
В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.
На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.
Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.
Тангенциальный пескоуловитель
В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.
Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.
Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.
Аэрируемые пескоуловители
Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.
Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.
Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.
Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.
Особенности пластикового дождеприемника
Колодцы из пластика – новый вид модели, применяется достаточно часто на частных дачных участках. Для их изготовления применяется специальный пластик, который способен держать перепады температур и устойчив к химикатам, которые в основном присутствовуют в почве.
Преимущества:
- Поверхность дождеприемника из пластика гладкая, что дает возможность воде легко стекать в систему стоков. На стенках колодца не образуются слоистые отложения, что увеличивает службы.
- Прочность ПВХ не уступит ни металлу, ни бетону. Поэтому срок эксплуатации их ничем не ограничен, не требует постоянного технического обслуживания.
- Пластиковые дождеприемники устойчивы к низким морозным температурам, выдерживают самые суровые зимы.
- 100% экологичен. При перепадах температур и высокой влажности Материал не выделяет в окружающую среду вредных компонентов.
- Прост в установлении и имеет легкий вес, не требует дополнительной гидроизоляции
- Можно увеличить пропускную способность, соединив несколько колодцев.
Наиболее популярными материалами для производства пластиковых дождеприемников воды являются полимербетон и полипропилен, обладающие хорошими теплоизоляционными и характеристиками по защите от негативного воздействия влаги. Именно технические особенности материала, невысокая цена сделали приемники из пластика очень востребованными на дачных участках.
Конструкции из высокопрочного ПВХ, структуры из нилопластов являются исключительным выбором для тяжелых и громоздких бетонных люков. Сливные дождеприемники, бордюрные входы и встроенные водостоки легко устанавливаются с минимальным оборудованием и рабочей силой. Способные работать с нагрузками, структуры из пластика обеспечивают водонепроницаемое уплотнение с отличной экономией.
Конструктивные особенности дождеприемника
Пожалуй, самые распространенные конструкции водоотводов – это стандартные изделия из одной камеры с решеткой прямоугольной формы вверху. Решетка имеет щели или отверстия, напоминающие пчелиные соты.
Иногда может понадобиться монтаж и использование конструкций усиленного типа. Часто в таких целях применятся конструкции, изготовленные из армированного бетона или специального полимербетона. Здесь классы нагрузки максимальны.
Такие системы могут быть изготовлены из нескольких частей или секций. Часто секции располагаются вертикально. Это может пригодиться для увеличения производительности в тех местах, где высокая производительность ливневой канализации просто необходима.
Часто дождеприемники как бы врезают в схему системы ливневой канализации. Их роль – улавливание песка. Эта конструкции нередко усиливается с помощью крепежа с анкером или же полосами из металла.
Если появляется необходимость отвода воды с автомобильных трасс или с улиц, то здесь используют специальные бордюры, которые исполняют роль дождеприемников. Эти бордюры очень удачно вписаны в дорожную инфраструктуру и саму конструкцию дороги.
Решетка, которая устанавливается вертикально, наравне с обычными дорожными бордюрами, никак не нарушает целостность проезжей части, а кроме этого, на нее не воздействуют механические нагрузки от автомобилей.
Все существующие на сегодня дождеприемники, выполненные в виде бордюров, оснащены специальным люком. Это позволяет использовать эти системы как смотровые колодцы.
Для того чтобы собрать дождевую воду, частенько применяются различные специальные дождеприемники – колодцы с верхней решеткой из чугуна вместо люка.
Такие решетки кроме основной своей задачи часто выполняют и декоративную функцию.
Классификация ливневой канализации
Системы классифицируют на основе способа отведения воды и типа конструкции.
Виды систем по способу отвода вод
С учетом этого параметра выделяют такие типы ливневой канализации:
Смешанная система ливневой канализации.
- Закрытые. Отличаются самым сложным строением. При неправильном выполнении гидравлического расчета система функционировать не будет. Вода попадает в лотки и дождеприемники, после чего перемещается по ряду каналов. Попадая в самотеки, жидкость направляется в коллектор и выводится за пределы участка. Монтаж таких сооружений целесообразен на центральных городских улицах.
- Открытые. Осадки попадают в лотки, расположенные под уклоном, направленным к коллектору. Лотки защищают решетками.
- Смешанные. Система сочетает компоненты 2 типов, что снижает затраты на устройство канализации. Водоотводящие каналы формируются из труб сечением 10-15 см.
Виды по типу водоотводов
Существует 2 типа дренажа:
- Линейный. Дождеприемники такого типа монтируются для сбора осадков с больших территорий, например автомобильных стоянок или дорог.
- Точечный. Небольшие дождеприемники объединяют трубами. Элементы размещают на проблемных участках.
Линейные канализационные системы представляют собой несколько канавок, по которым осуществляется отвод дождевых вод с земельного участка.

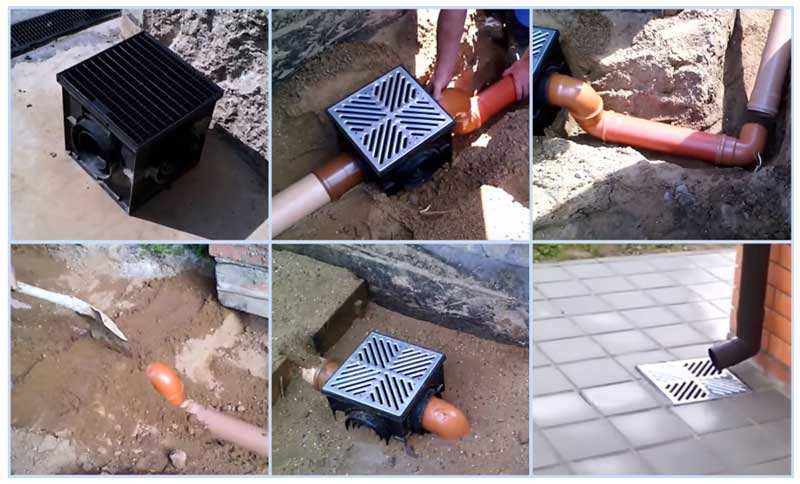

Монтаж точечного водоприемника
Установка точечного водоотвода осуществляется в соответствии с разработанным проектом.
Установка точечного водоотвода
Все работы выполняются в следующей последовательности:
- В месте монтажа выкапывается приямок, который по размерам должен быть несколько большим, чем габариты устанавливаемой конструкции.
- Устройство монтируется на подготовленную бетонную подушку, толщина которой не должна быть менее 10 см.
- После установки дождеприемника в рабочее положение необходимо выполнить подключение к нему подземных магистралей.
- Перед окончательным креплением устройства необходимо установить на него декоративную решетку и проверить уровень ее расположения. Она должна быть утопленной по сравнению с уровнем грунта или дорожного покрытия на 3-5 мм, это обеспечит наиболее эффективный отвод поступающих стоков. При необходимости уровень глубина установки дождеприемника регулируется.
- Для крепления точечного водоотвода применяют бетонную смесь, которой заполняется все пространство между стенками элемента и откосами установочного котлована.
Декоративные защитные решетки обычно не требуют применения дополнительного крепежа, они просто укладываются в пазы лотков.
Система поверхностного дренажа способно не только избавить вас от излишней влаги на участке, но и стать отличным декоративным элементом благоустройства усадьбы.
Требования к трубам-ливневкам
К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.
Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:
Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше
Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.
Разновидности
Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:
Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.
Из чугуна
Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн
Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:
- Проезжая часть.
- Автомобильные заправки.
- Авто стоянки.
- Автомагистрали.
- Пешеходные зоны.
Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.
Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.
Из пластика
Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.
По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:
- A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
- B – 12,5 т. Для гаражных и парковочных сооружений.
- C – до 25 т. Используются на автомагистралях и автомобильных заправках.
- D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
- E – до 60 т. Стоянки грузовой техники.
- F – до 90 т. Используется в месте передвижения массивной спецтехники.
Из полимербетона
Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.
Что нужно учесть при монтаже труб
Основное условие – под трубу необходимо сделать подушку из 15 см мелкого щебня и 15-20 см песка, засыпать песком, сверху насыпать слой песка 15-20 см. Засыпка песком предохранит трубу при небольших просадках грунта и при пучении при промерзании.
Обязательно должен быть выполнен уклон не менее 2 мм (не 1-2%!) на погонный метр и не должно быть участков с отрицательным уклоном (с прогибом труб).
Не стоит делать ливневку с диаметром меньшим, чем 100 мм – чистить придется чаще.
Под дорогами и площадкой для автомобиля пластиковый трубопровод необходимо проводить в чехле из стальной трубы.
Трубы придется чистить. Поэтому на трубопроводе должны быть колодцы. Накопительные или для прочистки – любые. Расстояние между колодцами не должно превышать 50 м, между ними не должно быть больше одного поворота трубопровода (в таком случае колодцы придется устанавливать чаще).
Преимущества и недостатки
Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.
Главные достоинства ливневых лотков:
Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость.
Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.
Правила расположения
При установке дождеприемников необходимо соблюдать следующие правила:
- Водоотводные поверхностные системы устанавливают в местах скопления воды на участке, при размещении отводного трубопровода соблюдают уклон не менее 20 мм. для изделий стандартным диаметром 110 мм., показатель увеличивается при малых диаметрах и сильно загрязненных стоках.

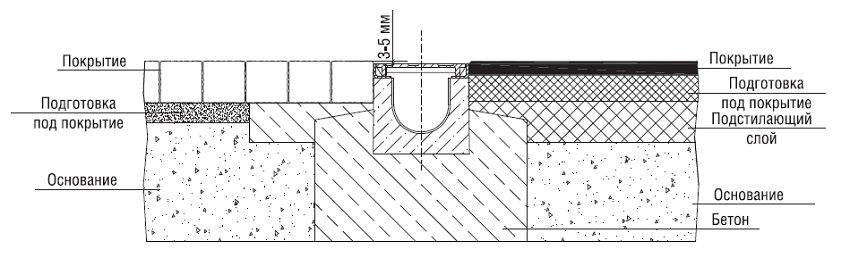

- Поверхностный водоотвод располагают ниже уровня покрытия на 3 — 5 мм., аналогичным образом устанавливают и точечный ливневый отвод.
- Ливневая труба дома должна размещаться по центру водоотводной решетки и на такой высоте, чтобы обеспечить беспрепятственное снятие крышки и подъем корзины пескоуловителя.

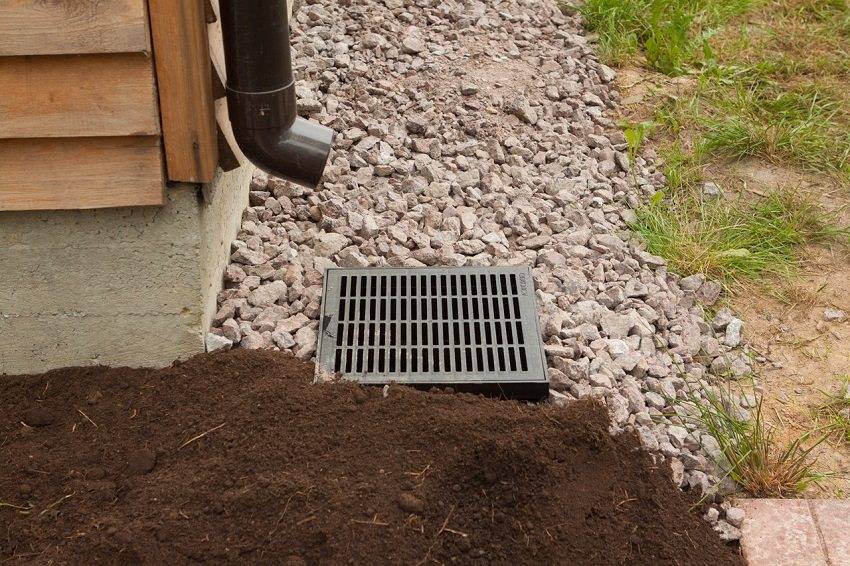

Рис. 12 Монтаж дождеприемника для ливневой канализации под водосточными трубами
Материалы для изготовления дождеприемников
Для каждого конкретного дождеприемника существуют свои требования. Руководствуясь этими требованиями, можно выбрать конструкцию, изготовленную из различных материалов.
Дождеприемник и водоотвод из пластика. Такие системы популярны при проведении строительства жилых объектов, в частной в городской инфраструктуре. Конструкция из пластика обладает достаточной долговечностью для использования в таких условиях, к тому же данная конструкция обладает инертностью к различным химическим веществам, а также малым весом. Именно небольшой вес сделал эти системы популярными, вследствие легкой установки.
Если в конструкции предусмотрены специальные ребра жесткости, это позволит таким дождеприемникам выдерживать повышенные нагрузки. Многие системы соответствуют классам от А до В, однако можно встретить конструкции из различных полимерных материалов с классом прочности С, а это нагрузка до 25 тонн.
Дождеприемник пластиковый обычно производится в форме куба, сторона которого может быть 300 или же 400 мм. Каждая из боковых граней конструкции имеет специальные патрубки для подсоединения труб с различным диаметром, обычно от 110 до 200 мм. Трубы можно врезать в любом направлении.
Нижняя грань конструкции устроена так же, как и боковые. Существует возможность подсоединить трубу вертикально и наращивать, если понадобится, объем водоотвода. Для этого конструкция может располагаться в две секции, друг над другом.
Подобное размещение позволяет использовать эту конструкции в качестве дренажного или же ревизионного колодца ливневой канализации.
Дождеприемник, изготовленный из железобетона, это конструкция, которую можно отнести к усиленным элементам. Заложенный в эти системы предел прочности с классом D – E позволяет использовать такие системы на нагруженных дорогах с высокой интенсивностью движения и на территориях промышленных объектов.
Железобетонные водоотводы изготавливаются в форме куба или цилиндра. На стенках, в тех местах, где предполагается подсоединения трубы, стенки имеют меньшую толщину. Это сделано для облегчения изготовления отверстий нужного диаметра.
Один из недостатков, причем самый существенный – это вес такой конструкции. Это значительно усложняет работы по установке, а также требует перед монтажом наличия подушки на основе песка и гравия.
- Полимерные дождеприемники. Конструкции из полимеров хорошо себя зарекомендовали. Они обладают свойствами как полимерных конструкций, так и железобетонных.
- Такие полимерные изделия просто шокируют своей прочностью. Ведь прочность этих изделий не уступает по характеристикам железобетонным изделиям, а вес их значительно ниже.
- Чугунные дождеприемники хоть и стали менее популярными, однако все еще применяются. Стоит отметить, что использование таких конструкций отличается ограниченными возможностями. Из-за веса этих изделий монтаж подобных водоотводов достаточно трудоемкий.
- Если говорить о дождеприемниках из металла, то на современном рынке встречаются изделия из различных сплавов, а также из нержавеющих сталей, обработанные специальным составом для защиты от коррозии.
Решетка ↑
Помимо таких конструкций как дождеприемники чугунные для колодцев прямоугольной или круглой формы, существуют также и удлиненные решетки дождеприемников, которые укладываются на сточные каналы при устройстве полузакрытой системы ливневой канализации.
Эти решетки являются прекрасным решением для освобождения городских дорог или площадей от скопления и наводнения ливневых потоков или талых вод.
Фото: решетка чугунная
Решетки для ливневых каналов могут быть разных размеров и конфигураций самих решетчатых отверстий. Так чаще всего, изготавливают такие решетки:
| Артикул решеток | Номинальная нагрузка, т | Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
| 516 | до 1,5 | 500 | 195 | 26 | 7 |
| 509 | до 5 | 600 | 300 | 20 | 19 |
| 509т | до 8 | 600 | 300 | 40 | 32 |
| 501т | до 12,5 | 750 | 300 | 33 | 21,5 |
| РСЧ525 | до 15 | 525 | 525 | 60 | 45 |
| РСЧ500 | до 1,5 | 500 | 500 | 40 | 30 |
Решетки дождеприемников имеют разную толщину чугуна, из которого они сделаны, а потому надо четко понимать и знать в каких участках и какой толщины должны укладываться решетки дождеприемников.
Так, например, решетки из тонкослойного чугуна лучше укладывать во дворе частных домов, на тротуарах для пешеходов или парковых дорожках, где меньше всего есть механическая нагрузка на решетки.
Важно! А вот для автомобильных дорог, автопарковок или стоянок решетки для дождеприемников из тонкого чугуна не подойдут. Здесь требуется толщина чугуна не менее 42 мм
Укладка бетонных лотков
Перед тем, как установить лотки, нужно правильно выполнить расчеты, подобрать оптимальные элементы для всей системы. В Москве и регионах можно без труда отыскать все необходимые изделия.
Процесс монтажа ливневых бетонных лотков:
- Копка траншеи для установки лотка с определенным уклоном, равным 5-10 сантиметров на 1 метр. Глубина траншеи должна быть такой, чтобы решетка водоприемника находилась на 3-5 миллиметров ниже уровня грунта.
- Уплотнение дна траншеи.
- Засыпка дна траншеи слоем песка для создания дополнительного дренажа, уплотнение.
- Установка ливневого лотка с решеткой.
- Соединение лотков осуществляется с использованием пазов (на самом изделии должны быть указаны стрелки направления движения воды).
- Когда установка полностью завершена, все стыки проходят герметиком.
Периодически ливневки нужно обслуживать – удалять мусор, открывая решетки.
Ливневые бетонные лотки – высококачественные изделия, благодаря которым можно создать надежные и долговечные системы отвода воды, защитив территории и здания.
Дренажные поверхностные системы водоотвода
Точечный водоотвод – емкости для сбора воды устанавливаются в тех местах, где находится самая нижняя точка водосбора. Именно в этой точке пересекаются уклоны. Таки дренажные системы используются не только в частных домах, но и на улицах города, поэтому их должны знать все. Емкости – это дождеприемники с решетками наверху, вода по созданным уклонам стекается к ним. Форма у них прямоугольная, плюс на емкостях находятся отводы, с помощью которых они присоединяются к канализации. Предназначение дождеприемников – собирать локально ливневые воды с поверхности и крыши. В последнем случае они устанавливаются под трубой для стока воды. Также в комплект могут входить сливные водоотводы, которые очищают воду от грязи при обустройстве водотока в землю. Для того чтобы в вертикальных водоотводах не появлялись неприятные запахи в них устанавливают сифоны.
Распространенный вариант использования точечного водоотвода, который может быть не только практичным, но и эстетически ценным
Линейный водоотвод – на сегодняшний день являются самой популярной системой. Она состоит из заглубленных водостоков и водосборных каналов, а также пескоуловителей (в них собирается песок и мелкий мусор из текущей жидкости). Для безопасности людей дренажная система закрывается решетками, которые при необходимости снимаются. Материал и вид водостоков зависит от типа почвы, количества собираемых вод, интенсивности движения и т. п. При установке линейного водоотвода нужно учитывать расположение строений и рельеф участка.
Система линейного водоотвода
У линейного дренажа есть масса преимуществ:
- прокладывать нужно минимум труб (это уменьшает риск засорения и количество прочисток);
- можно самым кратчайшим путем удалить воду с участка больших размеров;
- стоимость монтажа системы небольшая;
- благодаря соединениям частей дренажная система может быть разной длины.
Трубчатый дренаж – в его систему входят смотровые колодцы (шахты с отдельным лотком, находящиеся над трубами). Размещают их в тех местах, где труба меняет свой уклон, размер и направление, в остальных случаях один раз на 50 метров. Также в трубчатом дренаже устанавливаются узловые колодцы, находятся они в точках, где соединяется более двух каналов.
Система трубчатого дренажа должна включать в себя смотровые (ревизионные) колодцы
Пластиковые дождеприемники
Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:
- Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
- Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
- Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
- Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
- Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
- В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.
Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки
Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:
- Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
- Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
- Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
- Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
- Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
- Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
- Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.
Рис. 10 Дождеприемная система из лотков – схема расположения
Комплектация дождеприемников
Для того, что бы мусор, который попадает с водой не попадал в канализацию и не создавал там заторы, в комплектации дождеприемников желательно приобрести сифон — перегородку и пластиковую дождеприемную корзину. Перегородки нужны для поддержания корзины, это своеобразный гидрозатвор от запахов из ливневой канализации. Корзина служит для того, что бы в ней оседал песок и всякая грязь, которая вымывается с водой. Пластиковые рамки устанавливаются на дождеприемные колодцы. Принцип установки следующий: монтируется рамка на уплотненное основание с помощью шпильки, далее для надежности заливается вокруг бетоном. На рамку устанавливается пластиковая или чугунная решетка.
Пластиковые каналы предназначены для поверхностного водоотвода. Специальные водоотводные лотки ставят на уплотненное основание, следом заливают снаружи бетоном для того, что бы уменьшить воздействие грунта на стенки лотка. Лотки комплектуются специальной решеткой. Уклон площадки должен выполняться с таким уклоном. Что бы вода вытекала в лоток с дальнейшим попаданием в корзину пескоулавливателя. Сам пескоулавливатель служит для защиты ливневой канализации от загрязнения. С помощью такой системы осушаются дорожки, площадки во дворе перед домом или возле гаража или на дачном участке. Также можно приобрести и иные аксессуары — заглушки и повороты для каналов.
