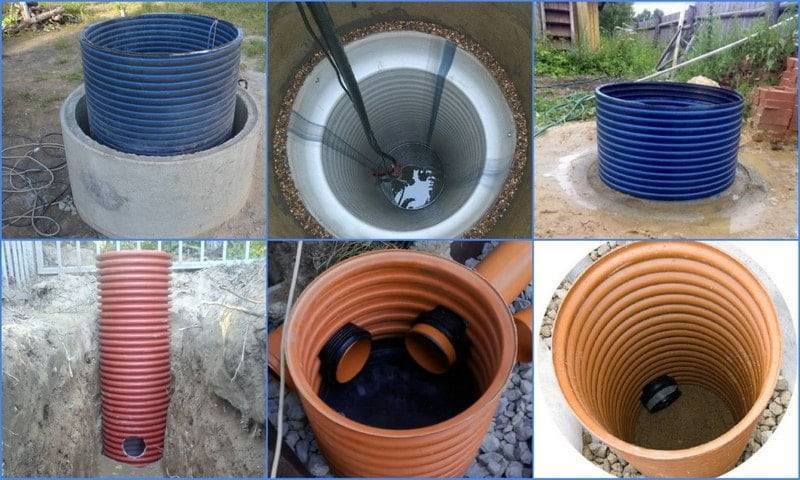

Пластиковая труба для колодца большого размера

Особенности монтажа

Алгоритм действий:

1. Сначала с использованием бура 140 мм нужно устроить верхнюю часть скважины, которая уходит на глубину 3-5 м.
2. Затем бурят второй участок, для чего используют бур меньшего размера — 130 мм. Участок должен достичь точки вскрытия водоносного грунтового слоя.
3. На следующем этапе нужно устроить третий участок — для скважины диаметром 125 мм. В пробуренное отверстие вставляют трубу и аккуратно опускают ее. Следующий участок става соединяют с предыдущим при помощи резьбы. Действия повторяют, пока не закончится процесс обсадки. Чтобы обеспечить должный уровень герметичности системы, применяются резиновые кольца-прокладки, выполняющие функции уплотнителей.
4. Свободное пространство между стенками колонны и грунтом засыпают утепляющим материалом (щебенкой), а затем бетонируют. Благодаря этому в верхней части колодца или скважины сформируется прочная пробка, препятствующая движениям става, что позволяет предотвратить его механические повреждения.

При установке важно помнить, что ствол должен быть ровным, иначе при спуске обсадных колонн конструкция сломается

Монтаж труб ПВХ.

Иные варианты использования

Реанимация ЖБ колодца. Используя полимерные материалы, можно не только обустроить новый колодец, но и вдохнуть вторую жизнь в старый бетонный. При наличии на участке источника с неудовлетворяющим его владельца качеством воды, самое простое решение подобной проблемы видится в установке пластиковой трубы внутрь колодца. Для этого используется полимерная трубная продукция, диаметр которой на 10-20 процентов меньше, чем сечение ЖБ колец. В образовавшееся свободное пространство засыпается цементный раствор. Пластик предотвращает проникновение грунтовых загрязнений, появляющихся по причине разрушения ЖБ колонны, а также препятствует попаданию в воду налёта, который оседает на стенках колец из железобетона.

Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные

Пластиковые канализационные колодцы. Полимерные трубные изделия нашли применение и в обустройстве систем отвода бытовых стоков. Обусловлено это требованиями СНиПов, согласно которым каждую канализацию необходимо обеспечить специальными колодцами. Их количество определено в нормативных документах. Они позволяют поддерживать систему в работоспособном состоянии и своевременно обслуживать её.

Канализационные колодцы бывают следующих типов:

• поворотные. Устанавливаются в местах, где поток транспортируемой жидкости меняет направление;
• переливные. Они позволяют контролировать функционирование и обслуживать систему водоотведения в местах изменения диаметров трубопроводов;
• смотровые. Предназначены для обслуживания прямолинейных участков канализации, длина которых превышает 12 метров.

При установке пластиковых колодцев любого из вышеуказанных типов нужно понимать, что, если их дно находится ниже грунтового водоносного слоя, конструкция может всплыть.

Совет! Предотвратить подобное явление можно путём установки бетонного якоря или тщательного уплотнения насыпного грунта.

Сравнительная характеристика изделий из пластика

В случае принятия решения по использованию при возведению колодца или скважины пластиковых труб, следует учитывать наличие у разных полимеров специфических свойств.

А именно:

• ПНД трубы обладают плотностью 0,94/0,96, а трубы из НПВХ – 1,4 г/см3.
• Трубы ПНД обладают показателем допустимого расчетного напряжения на уровне 50/63 Мпа. НПВХ трубы обладают в 2 раза большим аналогичным показателем 100/125 Мпа.
• Модуль упругости. У ПНД это 900. У НПВХ – 3000.
• Что касается предела текучести материала на растяжения, то для ПНД это 20/30 Мпа, для НПВХ – 50/56.

Перечень технологических преимуществ трубы НПВХ:

1. Благодаря более высокому пределу текучести на этих трубах более удобно применять резьбовые соединения. Пластиковая труба большого диаметра для колодца данного типа на глубине 30 м будет обладать семикратным запасом прочности. При этом на изделие можно оказывать нагрузки до 5-ти тонн.
2. Для НПВХ продукции характерны более высокие гидравлические показатели: данные параметры у нее почти такие-же, как у металлических труб.

При помощи ПНД труб рекомендуется обустраивать скважины не глубже, чем три метра. Колодцы же лучше оснащать изделиями из НПВХ

Совершая покупку подходящей трубы, важно обращать внимание не только на ее параметры, но и на то, из какого именно пластика она сделана (благо, такая информация имеется в сопроводительной документации). Иногда бывает так, что под видом НПВХ изделий пытаются продать трубы из ПНД

Как сделать колодец из пластиковой трубы?

Как любая работа по монтажу коммуникаций, установка колодца начинается с проекта. Требуется определить местоположение, глубину и диаметр будущего сооружения. После приобретают материалы, подбирают необходимые для монтажа инструменты.

Инструменты

Для самостоятельного монтажа колодца из пластика вам нужны следующие инструменты:

• лопата;
• дрель для перфорации нижней части трубы;
• геотекстиль для сооружения фильтра;
• проволока для закрепления геотекстильной обмотки на нижнюю, перфорированную часть трубы.

Дополнительные элементы

Сооружение колодца из отдельных сегментов потребует резиновые прокладки для герметизации стыков. Резину следует покупать термоустойчивую, иначе прокладки потекут после первой заморозки.

Для закрытия верха необходимо приобрести соответствующего размера платформу с крышкой.

Для забора воды потребуется купить насос, погружной или центробежный. Водоснабжение дома можно вести через периодическую подкачку насосом, который устанавливают в подвальном помещении. Или через накопительный водяной бак, установленный на чердаке (как правило), из которого монтируется разводка по дому

При этом важно не забыть о дополнительных входящих фильтрах на насос

Инструкция по установке

Алгоритм действий по обустройству колодца:

• На предварительно отмеченном месте, где водоносный слой залегает неглубоко, роют котлован. Ширина котлована на 15-20 см должна быть больше закупленных труб. Глубина – до появления воды.
• В нижней части тела основной трубы сверлят отверстия в 5-7 мм для доступа воды. Вода в колодец будет поступать через низ и эти отверстия. Низ и перфорированную часть обматывают фильтрующим полотном и проволокой.
• Дно котлована засыпают мелкой галькой, устилают геотекстилем, который прижимают щебнем, для фильтрации поступающей воды.
• Устанавливают трубу в котлован строго по центру.
• Боковой объем заполняют песком или мелкой галькой.
• Верхнюю часть колодца утепляют. Как правило, устанавливают декоративный короб.
• Монтируют верхнюю крышку.
• Погружным насосом откачивают воду из колодца до тех пор, пока она не пойдёт чистая.

Рекомендуем ознакомиться: Пластиковые гофрированные трубы для прокладки электросетей и канализационных систем

Советы специалистов

Если необходимо отремонтировать бетонный колодец, можно сделать полиэтиленовую вставку. Диаметр вставки должен быть на 20 см меньше внутреннего диаметра бетонного кольца. Остальные работы по монтажу не отличаются от установки полимерного колодца в грунт. Просвет между бетоном и полиэтиленом также заполняют песком или галькой. При желании (и материальных возможностях) этот просвет можно залить бетонным раствором.

Установку колодца следует планировать в месте, где нет деревьев. Их корневая система способна разрушить даже пластик.

Выбирайте цельную конструкцию тела трубы. Если это невозможно, то для герметизации используйте качественную резину. Помните, что большинство герметиков запрещено использовать в коммуникациях для питьевой воды.

Перед покупкой важно убедиться, что производитель надёжный, продукция сертифицирована и подходит для использования в климатической зоне, где планируется установка, и для того типа грунта, который находится на участке

Преимущества

Технические характеристики и свойства перфорированных пластиковых труб полностью подходят для устройства колодцев. Перечислим наиболее важные из них:

• Высокая степень герметичности. Благодаря резьбовым соединениям трубопровод становится полностью водонепроницаемым, не требует дополнительных мер по обеспечению гидроизоляции. Пластик не впитывает влагу, просачивающуюся через стенки шахты.
• Эластичность. Колодезной конструкции не страшна подвижность грунта, система сохранит целостность и изначальную герметичность.
• Устойчивость к воздействиям внешней среды. Полимерные материалы не разрушаются при контакте с агрессивными химическими соединениями, не подвержены гниению или коррозии.
• Широкий ассортимент. Можно подобрать подходящий под определенный тип колодца вариант трубы, по форме, диаметру. В комплектацию входит набор дополнительных элементов (крышек, днищ, лестниц, т. п.).
• Небольшой вес. Благодаря легкости элементов процесс перевозки и монтажа трубопровода существенно упростится, поскольку не потребуется применение спецтехники. По сравнению с бетонными колодцами весом 500-1000 кг пластиковая конструкция, весящая в среднем 50 кг, выглядит намного предпочтительнее.
• Неприхотливость в эксплуатации. Колодец не нуждается в периодическом ремонте и техобслуживании.
• Экологическая безопасность. Пластик не выделяет токсические вещества.
• Устойчивость к изменениям температуры. Свойства труб остаются неизменны при температуре окружающей среды в пределах -55..+95 0С.
• Невысокая стоимость, длительная эксплуатация (до 50-70 лет).
• Стабильное положение после монтажа. Конструкция не выталкивается из грунта, надежно фиксируясь гофрированной поверхностью.

Единственное ограничение, касающееся пластиковых труб: ввиду относительно низкой (по сравнению с бетоном) прочностью, их нельзя использовать для закладки в пучинистые и тяжело-пучинистые типы грунтов.

Практическое применение

• Строительство питьевых колодцев. Трубопровод абсолютно герметичен, что исключает попадание в водозабор грязной грунтовой воды, просачивающейся сквозь стенки шахты.
• Обустройство скважин на воду.
• Отвод канализационных стоков. Пластик не разрушается от воздействия агрессивной среды, поэтому он оптимален при монтаже канализационных емкостей и трубопроводов.
• Строительство переливных, смотровых и поворотных резервуаров.
• Ремонт частично разрушенных бетонных колец. Данный метод не применим в регионах, где почва промерзает до температуры -550С и ниже, а также в зонах высокой сейсмической активности (свыше 7 балов).

Выполнение монтажных работ

Если место бурения определено, глубина колодца рассчитана – можно приобретать трубы подходящей длины, дополнительно учитывая высоту оголовка (50 см).

Последовательность копки и обустройства колодца:

• Шахта выкапывается вручную или с применением технических средств. Достигнув требуемой глубины, проводится формировка дна колодца;
• Предварительная подготовка трубы. В нижней части (50 см до конца) внутри впадин гофры просверливается несколько 5 или 10-миллиметровых отверстий. Данный участок покрывается фильтровальной сеткой или двухслойным геотекстилем, материал крепится проволокой;
• Монтаж днища;
• Труба опускается внутрь шахты, прикрепляется к днищу;
• Пространство между трубой и стенкой шахты наполняется утрамбованной смесью мягкой глины и песка;
• Для утепления оголовка подойдет пенополистирол;
• Установка погружного насоса;
• Монтаж крышки;
• Внешнее декорирование колодца.

Описанный метод позволяет обустроить фильтрационный колодец, соответствующий нормам ГОСТ 2874-82, при условии применения сертифицированных труб. Следует особо тщательно подбирать материал и диаметр трубы, по которой будет поступать питьевая вода.

Виды пластика

Гофрированные трубы для колодца выполняются из разных материалов. В их основу обычно закладываются природные или синтетические соединения. Они подвергаются высокому нагреву. В результате материалы становятся жидкими. После остывания они приобретают окончательную форму. Полезные свойства разных материалов обуславливаются особенностями технологии их изготовления. Их отливают при разных температурных режимах и условиях внешней среды.

Среди большинства используемых материалов следует выделить:

• Поливинилхлорид. Он является термопластичным полимером, который отличается высокой устойчивостью воздействию химических веществ. Материал трудно воспламеняется на открытом пространстве. Однако нередко из ПВХ изготавливаются пластиковые водомерные колодцы, требующие повышенной защиты от окружающих воздействий.
• Полиэтилен. Он представляет собой популярный полимер этилена. Изделия из него имеют высокую плотность. Материал не подвержен воздействию агрессивных сред, он не способен вступать в реакцию с различными щелочами и солями.
• Полипропилен. Этот материал образуется способом полимеризации пропилена в присутствии катализаторов. Такой материал обладает высокими температурными характеристиками плавления, в сравнении с полиэтиленом. Все изделия, которые из него выполняются, могут выдерживать кипячение и стерилизацию паром.

Такие материалы повсеместно применяются при создании пластиковых колодцев. Большое количество полезных свойств таких материалов обеспечивает их популярность. Именно поэтому пластик используется все чаще. Его применяют не только для устройства колодцев для воды, но и канализационных коммуникаций. Для водоснабжения пластиковые изделия подходят идеально.

Применение пластиковых труб

Полимерные трубопроводы могут иметь различные диаметры, благодаря чему их можно использовать для создания водных скважин и колодцев различного назначения. Обычно для скважин используются трубопроводы небольшого диаметра, от 2,5 до 15 см. Для изготовления колодцев диаметры труб могут составлять 60-200 см.

Сферы применения:

• Изготовление колодцев с питьевой или технической водой. Пластиковые трубы обеспечивают поступление воды в колодец только через низ. Исключается проход влаги со стен колодца, а также проникновение внутрь него поверхностных грунтовых вод, не предназначенных для питья ввиду своей загрязненности.
• Установка в скважинах автономного водообеспечения. Ярким примером такой скважины является абиссинский колодец из пластиковых труб.
• Строительство канализационных колодцев. Ввиду устойчивости полимера к агрессивным веществам, пластиковая канализация уверенно вытесняет другие материалы, используемые для этих целей.

  Пластиковые трубы для канализационного колодца

• Использование в магистралях водоотведения. Это:

— смотровые колодцы, предназначенные для профилактики и ремонта участков водоводов длиной более 12 м;

— поворотные коммуникации, устанавливаемые в местах, где происходит изменение направления потока рабочей среды;

— переливные колодцы, обеспечивающие обслуживание и контроль над трубопроводами при изменениях их диаметров.

Виды канализационных колодцев из пластика

При помощи полимерных труб нередко обустраивается системы отвода продуктов жизнедеятельности. Как гласят требования СНиП, каждая канализация должна иметь специальные смотровые колодцы: для определения их числа применяются нормативные документы. Такие колодцы предназначены для поддержания работоспособности системы и своевременного ее обслуживания.

Различают следующие типы канализационных колодцев:

• Поворотный. Монтируется на участках, где транспортируемая жидкость поворачивает в одну из сторон.
• Переливной. Позволяет осуществлять контроль за работой и обслуживанием водоотведения, при переходе с одного диаметра на другой.
• Смотровой. С его помощью обслуживаются прямолинейные канализационные магистрали длиной свыше 12-ти м.

Используя любой из вышеперечисленных колодцев, важно иметь в виду вероятность всплытия конструкции в случая заглубления ее ниже, чем расположен грунтовый водоносный слой. Для предотвращения этого неприятного явления применяется специальный бетонный якорь

Кроме того, насыпной слой земли нужно тщательно утрамбовывать.

Плюсы и минусы пластиковых колодцев

Особенно хорошо видны сильные стороны пластиковых колодцев на фоне стандартных водных сооружений из железобетона:

Легкость. Малый вес конструкций из пластика позволяет при перевозке и монтаже обойтись без привлечения специальной грузоподъемной техники. Это не только удешевляет проект, но и позволяет реализовать его самостоятельно, заручившись поддержкой пары помощников.

Герметичность. Одно из самых важных достоинств: в первую очередь это касается пластикового колодца бесшовного типа. Продуманная технология соединения позволяет обеспечить хороший уровень герметичности также сборной продукции. Для стыковки отдельных частей там предусмотрены уплотнители из резины с хорошей продолжительностью службы.

Гигиеничность

Для питьевых колодцев очень важно, чтобы материал шахты не источал никакие вредные токсины и соответствовал другим санитарным требованиям. Полимерные водные сооружения абсолютно соответствуют всем существующим нормативам, исключая любую опасность отравления

Стойкость к всплытию. Чтобы из-за небольшого веса пластиковые колодцы не всплывали под воздействием паводков или морозного пучения грунта, им сообщается специальная гофрированная структура. Дополнительной фиксации конструкции данного типа можно не проводить.

Благодаря своей гофрированной структуре пластиковые колодцы защищены от всплывания

Прочность. Для изготовления полимерных колодцев используется пластик высокой прочности. Изделия большого диаметра дополнительно оснащаются наружными ребрами жесткости. Это позволяет не переживать за сохранность шахты из-за высокой нагрузки на сжатие при грунтовых сдвигах.

Химическая инертность. Стенки пластикового водного сооружения полностью инертны к воздействию химических элементов почвы. Как результат, им не грозит ни коррозия, ни преждевременное разрушение. Из-за того, что материал стенок вообще не впитывает влагу, гарантируется значительная продолжительность его эксплуатации: она в несколько раз больше, чем у железобетонных конструкций.

Стойкость к температурным колебаниям. Пластик, использующийся для изготовления колодцев, комфортно чувствует себя в температурном диапазоне -70…+50 градусов. Это дает возможность применять изделия этого типа практически в любой климатической зоне.

Разнообразие размеров и конструкций. Продукция представлена в продаже в огромном ассортименте размеров, диаметров и конструкций. Это дает возможность подобрать для себя наиболее оптимальный вариант, с ориентацией на его назначение и место установки.

Наряду с положительными характеристиками имеются у колодцев из пластика и слабые стороны, сдерживающие их более значительное распространение:

Стоимость. Пластиковые изделия на порядок дороже железобетонных.

Ограничение по глубине погружения. Несмотря на высокую прочность пластика он проигрывает в этом отношении бетонным кольцам. Как результат, существует ограничение на глубину установки полимерной шахты (15 м).

Меньшая жесткость

По степени жесткости конструкции из полимеров также уступают железобетону, поэтому во время их установки необходимо соблюдать определенную осторожность

В качестве уплотнителей на сборных конструкций рекомендуется использовать только качественные прокладки, иначе со временем на стыках образуются протечки. Сделав выбор в сторону пластикового колодца, нужно обязательно требовать у продавца соответствующий сертификат качества, чтобы обезопасить себя от приобретения низкокачественной подделки.

Что нужно знать для выбора трубы

Для начала кратко опишем устройство скважины. Это отверстие небольшого диаметра в земле, глубина которого зависит от уровня нахождения водоносного пласта. Понятно, что даже самый плотный грунт будет осыпаться, а в водозабор будут попадать мусор и загрязненные поверхностные воды, если стенки этого отверстия не облицевать прочным водонепроницаемым материалом и не поднять выше уровня земли.

–>

В качестве такой «облицовки» и используется труба соответствующего диаметра, которая образует внешние стенки скважины и носит название обсадной трубы.

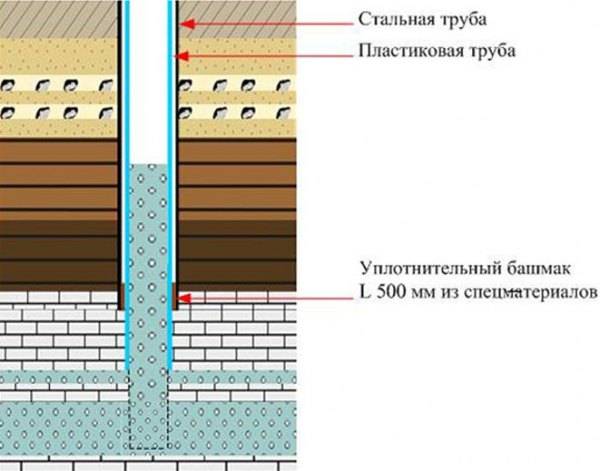

Типовая артезианская скважина в разрезе

Виды труб для скважин

Чтобы выбрать, из чего сделать скважину, нужно как минимум знать, какие трубы вообще используются для её строительства. Не останавливаясь подробно на всех видах, просто перечислим их с краткими пояснениями.

Итак:

Стальные – самые надежные, способные выдерживать серьезный напор грунта. До сих пор остаются самыми востребованными, несмотря на имеющиеся недостатки, к которым относятся подверженность коррозии и высокая цена.

Для изготовления обсадных труб используют черную сталь, так как оцинкованная со временем начинает выделять в воду вредные вещества

• Асбестоцементные – сегодня применяются редко из-за недостаточной прочности, трудности стыковки отдельных труб друг с другом и необходимости бурения отверстий большого диаметра, что вызывает удорожание строительства. Диаметр асбестовых труб обусловлен большой толщиной их стенок, необходимой для обеспечения требуемой прочности.
• Пластиковые трубы для скважин, о которых и пойдет речь ниже, по своей популярности сравнимы со стальными, но стоят значительно дешевле. Однако об их достоинствах и недостатках мы расскажем более подробно чуть позже.

Параметры выбора

У каждого из перечисленных видов труб есть свои характерные качественные особенности, которые необходимо учитывать при выборе в зависимости от следующих условий возведения скважины:

• Её предполагаемая глубина, определяемая заранее на основании анализа водозаборов, уже имеющихся на расположенных вблизи участках;
• Литологический разрез грунта по всей глубине бурения. Он показывает качественный состав грунтов, которые придется пройти, наличие плывунов и водоносных горизонтов выше разрабатываемого пласта.

Пример геолого-литологического разреза грунта на участке строительства скважины

Эта информация очень важна, так как из неё можно сделать вывод о том, какую нагрузку будут испытывать стенки обсадной трубы в процессе её погружения и последующей эксплуатации.

Расположение на участке

Перед планировкой строительства колодца на участке обязательно соблюдают правила по его расположению относительно других объектов. Все расстояния и нормы указаны в СНиП. Если не соблюдать все эти нормативы, то СЭС не выдаст разрешение на строительство.

Накопительная система герметична, вода в грунт не попадает. Минимальное расстояние для накопительного колодца — 5 м от фундамента жилого помещения. Но лучше этот интервал увеличить до 10 м, если позволяет территория. Это исключит проникновение неприятных запахов в дом и предохранит фундамент от разрушения. Расстояние позволит создать требуемый уклон труб при земляных работах и поможет исправно работать всей канализационной системе.

Проведение ремонтных работ

• Предварительно произвести полную откачку всей жидкости.
• Затем необходимо выполнить удаление иди демонтаж установленного в ёмкости фильтра.
• Извлечь всё устройство или ту часть, которая подлежит замене. Если требуется, то проверить на протечку и прочистку резервуара.
• При необходимости можно углубить существующую шахту до нужного размера. Обычно такое производится в рыхлых почвах, где со временем эксплуатации земля обваливается и шахта сокращается.
• Нужно обустроить дно. Для этого также применяют щебень и песок, которыми выстилают на дне поверхность, создавая естественный фильтр.
• Теперь можно спустить конструкцию, которая заранее была подготовлена для этого.
• Как и в вариантах первоначального монтажа, пространство между почвой и конструкцией колодца заполняется песком и щебнем.

Экологичность абиссинского колодца из ПНД трубы

Есть и еще один плюс – при установке скважины из ПНД трубы, мы полностью исключаем выделения ядовитых веществ в воду. ПНД труба предназначена для питьевой воды, а фильтр изготавливается без использования пайки. Дело в том, что используемый для пайки нержавейки припой ПОС имеет в своем составе свинец. То есть употребляя в пищу воду из скважины, Вы понемножку травите себя свинцом, который, как и все тяжелые металлы, из организма не выводится. Добавьте сюда еще и цинк из оцинкованных труб, которые обычно продаются в комплектах для забивания абиссинского колодца. Всех этих проблем позволяет избежать использование питьевых пластиковых труб.
