Пластиковые кольца для колодца: размеры и способы соединения
Размеры колодезных колец бывают разные. Основные показатели – диаметр, высота и толщина. Диаметр колец варьирует от 400 до 1500 мм. Нужно учитывать, что он должен быть на 10 – 15 см меньше, чем диаметр подготовленной шахты.
Высота – это второй показатель, по которому следует выбирать кольца. Рассчитывать данную величину необходимо, отталкиваясь от глубины будущего колодца. Типовые размеры высоты колец – 500, 1000, 1500 мм.
Толщина стенок составляет в среднем 55 мм (отдельные виды полиэтиленовых колец имеют величину 6, 8, 22 мм). Внешний диаметр колец колеблется от 455 до 1555 мм. Именно размеры делают доступными грузоподъемность и монтаж пластиковых изделий.
Диаметр и толщина стенки трубы, необходимой для колодца, зависят от размеров отверстия скважины и типа грунта, в котором она расположена
Для обустройства питьевого колодца рекомендуется выбирать кольца диаметром 680, 800 и 900 мм. Для канализационных, коммутационных колодцев и дренажных систем – 800, 900, 1500 мм.
Полезный совет! Чем глубже шахта будущего колодца, тем толще должны быть кольца.
Сбор колец в единую конструкцию сложности не представляет. Этот процесс не занимает много времени и не требует значительной подготовки и большого количества участников. Соединение колец осуществляется тремя основными способами:
- закручиванием по резьбе;
- попаданием в паз и защелкиванием;
- сваркой.
При правильно технологически выполненном монтаже все виды соединения дают высокую степень герметичности. Первые два способа рекомендовано выполнять, применяя силиконовые уплотнители. Сварка требует дополнительного оборудования.
Кольца для колодца, размеры которых по высоте не превышают полуметра, могут монтироваться без посторонней помощи ввиду малого веса
Используют при создании колодцев также неразъемные пластиковые кольца. Они активно применяются для реставрации старых бетонных колодцев, которые нельзя демонтировать.
Такие изделия используются также для устройства септиков. Преимуществами неразборных колец являются:
- толщина от 6 мм (можно заказать необходимую);
- высота может достигать 5 м (это значительно упрощает установку);
- диаметр начинается с 95 мм (позволяет обустроить скважину).
Полезный совет! При покупке пластиковых колец для колодца нужно обязательно осмотреть их внешнюю и внутреннюю поверхность. Неоднородный цвет отдельных участков может свидетельствовать о нарушении плотности или наличии деформаций.
Длина неразъемных пластиковых колец может достигать 5 метров, что значительно упрощает их монтаж
Разновидности

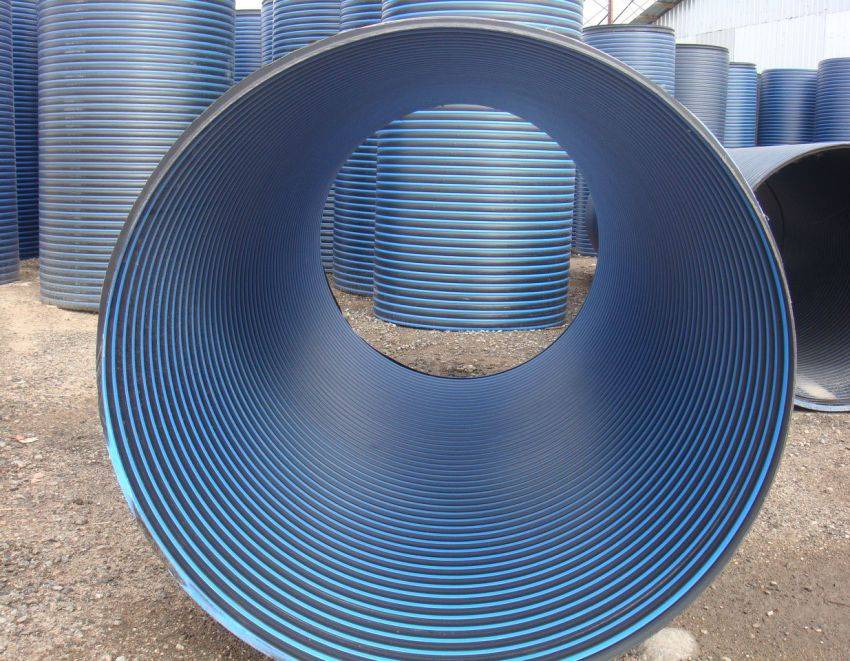

Чтобы изготовить колодец из пластиковых труб, нужно определить с выбором полимера, из которого сделаны вкладыши:
- Стеклопластик. Главные преимущества этого материала — высокая износоустойчивость, невосприимчивость к образованию ржавчины. Они не разрушаются под воздействием агрессивных сред.
- Полиэтиленовые. Преимущества полимера — устойчивость к перепадам температур от -50 до 70 градусов по Цельсию. Благодаря многослойности, обладают высоким показателем прочности, устойчивости к воздействию агрессивной среды.
- Полипропиленовые. Имеют высокий показатель износоустойчивости, прочности. Выдерживают нагревание до 140 градусов. Не разрушаются под воздействием агрессивных сред.
Отдельное разделение относится к сфере эксплуатации пластиковых вкладышей. Одни подходят для изготовления канализационных колодцев, другие для подачи питьевой воды.

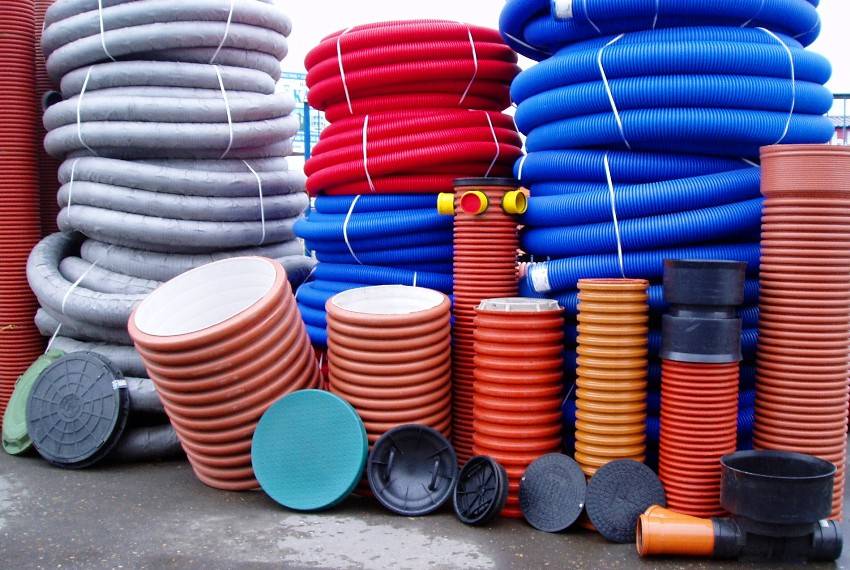

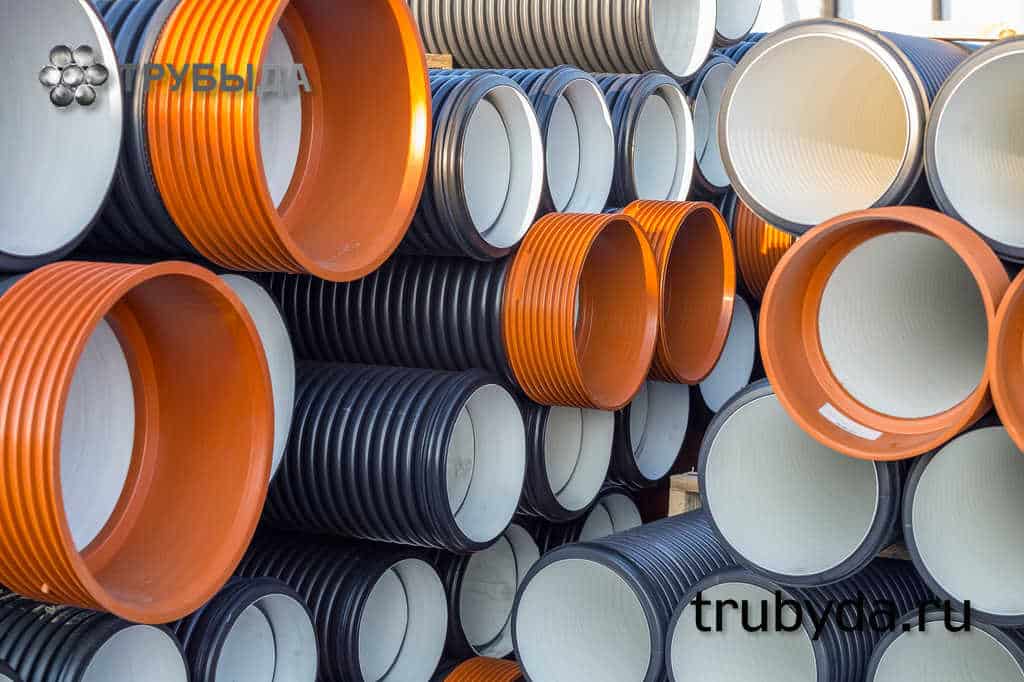

Трубы из разных материалов
Материал изготовления: особенности используемых полимеров
Кольца для колодца (канализационного, коммутационного, для питьевой воды и септика) привычно называют одним словом – «пластиковые». Поскольку колодцы из данного материала используют для разных промышленных целей, в быту, для создания дренажных систем, так как функционируют они в разном грунте и при различном механическом и термическом воздействии, то изготавливают их из разных полимеров.
Для изготовления пластиковых колодезных колец используют:
- поливинилхлорид;
- полиэтилен;
- полипропилен;
- полимерно-песчаную смесь.
Несмотря на общие высокие эксплуатационные показатели, материалы все же различаются рядом особенностей. Колодцы из поливинилхлорида огнестойкие. Этот материал устойчив к различным химическим воздействиям. Полиэтиленовые изделия лучше всего переносят перепады температур, замерзающая и оттаивающая вода не деформирует кольца.
Полипропиленовые используют для установки в местах, где присутствует постоянное механическое или вибрационное воздействие на конструкцию. Материал пластичный и самый износостойкий. Полимерно-песчаный колодец характеризуется практически абсолютной герметичностью.
Полная герметичность, которой обладают поливинилхлоридные кольца, исключает просачивание отходов жизнедеятельности в грунт
Полезный совет! Выбирая кольца для пластикового колодца, обязательно обращайте внимание на материал изготовления и сопоставляйте его качества с условиями использования и назначением колодца. Для питьевого колодца, при отсутствии проблемного грунта, можно покупать полиэтиленовые кольца
Они недорогие и вполне подойдут по функциональным особенностям. Если почва неблагоприятная, стоит купить колодец полимерпесчаный
Для питьевого колодца, при отсутствии проблемного грунта, можно покупать полиэтиленовые кольца. Они недорогие и вполне подойдут по функциональным особенностям. Если почва неблагоприятная, стоит купить колодец полимерпесчаный.
Для коммутационного колодца, который подвергается постоянному механическому воздействию (например, заезжает, выезжает или находится на стоянке автомобиль), лучше приобрести кольца из поливинилхлорида. Цена их самая высокая, но только этот материал без последствий выдерживает постоянные нагрузки.
Для септика купить кольца можно недорогие, из полиэтилена. Скопление газов не деформирует и негативно не влияет на состояние этого полимера. Затраты на приобретение более износоустойчивого материала излишни.

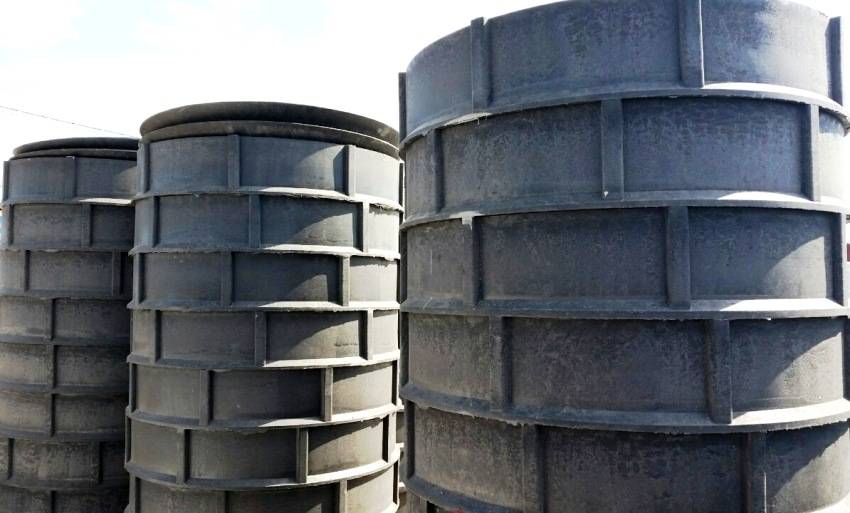

Колодезные кольца из полимерно-песчаного композита
Постоянно растущий спрос обеспечивается выбором предложений. Сегодня пластиковые кольца для колодца купить можно в любом магазине, торгующем сантехническим оборудованием и изделиями из пластика. Выбрать трубу из желаемого материала не составит труда.
Ремонт
Если какой-либо пластиковый вкладыш деформировался в процессе эксплуатации, его необходимо заменить. Для этого нужно выполнить несколько действий:
- Убрать верхнюю часть колодца, на которой закрепляется крышка.
- Откачать жидкость из котлована.
- Сделать новую прослойку из щебня, гравия.
- Убрать поврежденные кольца.
- Скрутить новую конструкцию за пределами ямы нужной глубины.
- Поместить соединенные вкладыши по центру котлована.
- Засыпать прослойку щебня мелкой фракции, песка между стенками ямы, пластиковыми поверхностями.
- Верхний слой засыпки изготовить из смеси цемента с песком, чтобы укрепить конструкцию.
Закрепить новую крышку с оголовком поверх колодца.
Для домов, которые невозможно подключить к центральному водопроводу, необходимо выкопать колодец. Раньше стенки скважин обустраивались бетонными вкладышами, но в последние годы большую популярность получают пластиковые кольца. Этот вид материала отличается высокими техническими показателями, малым весом.
Смотрите видео про быстровозводимый колодец для водопровода:

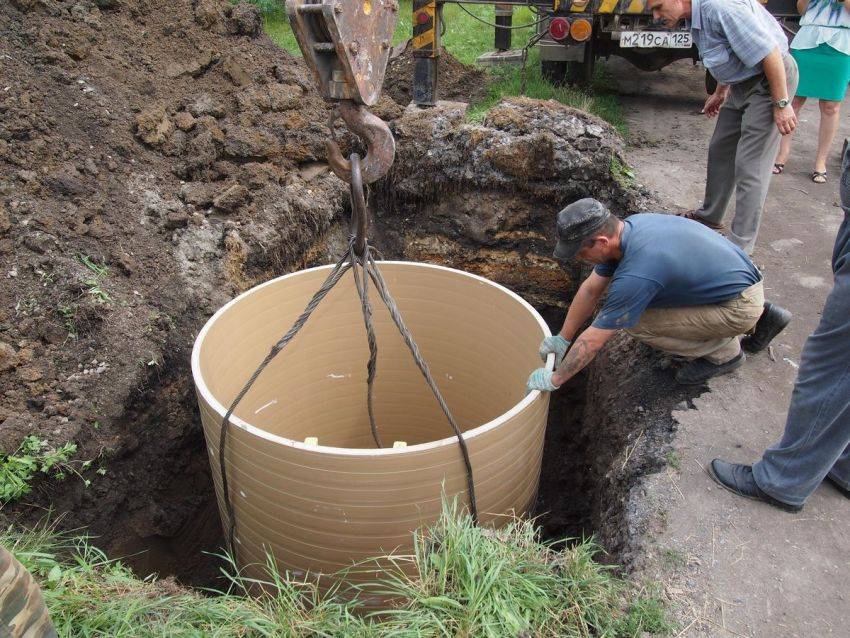

Монтаж своими руками
Прежде чем покупать пластиковые трубы большого диаметра для колодца нужно рассчитать глубину котлована. Способ монтажа зависит от типа почвы.
Открытый способ
Такой способ монтажа применяется для плотной глинистой почвы. Этапы проведения работ:
- Вырыть котлован, который будет превышать по диаметру подготовленные кольца.
- На дне ямы высыпать подушку из щебня.
- Отдельные вкладыши скручиваются между собой, устанавливаются поверх щебня.
- Швы можно дополнительно проклеить армированным скотчем для сантехнических работ.
Котлован нужно засыпать, но по внешним сторонам готового колодца должен идти слой песка. Внутри него нужно засыпать подушку из щебня, песка. Последний этап монтажа — накрыть колодец крышкой. Можно изготовить декоративное оформление для нее в виде домика.

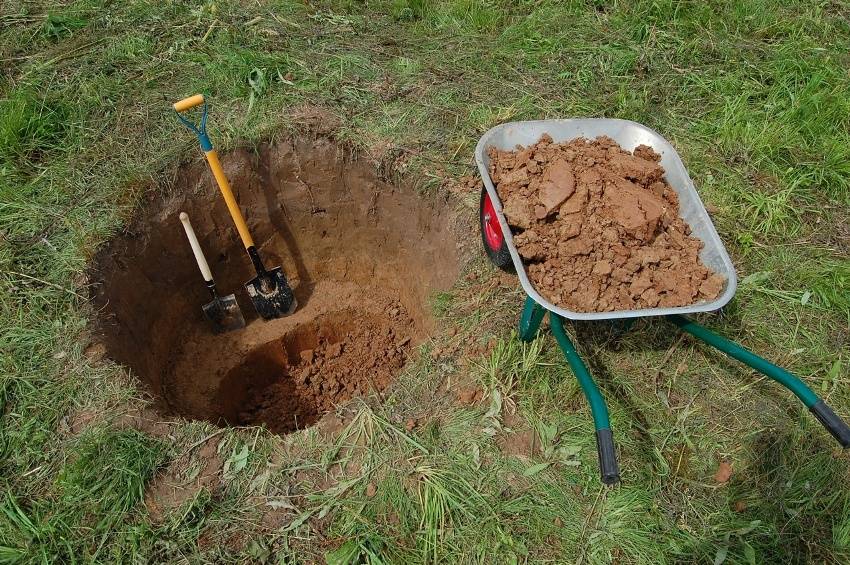

Котлован для колодца
Закрытый способ
Этот способ применяется для монтажа конструкции в рыхлой почве. Последовательность выполнения работ:
- Выкопать котлован глубиной 1 метр, который по диаметру должен немного превышать кольцо. Оно должно без проблем погружаться под землю.
- Спуститься в яму, продолжить вычерпывать землю под кольцом, чтобы оно опускалось глубже.
- Докопать яму до нужной глубины, постепенно добавляя новые кольца.
- На дне высыпать прослойку из песка, щебня.
Поверх готовой конструкции закрепить крышку. Закрытый способ не подходит для скважин большой глубины.
Как подобрать
Чтобы выбрать пластиковые кольца, необходимо определить с тем, для чего будет предназначен колодец — канализационная яма или скважина для подачи питьевой воды. Решить насколько глубоким будет котлован.
Преимущества и недостатки
Преимущества вертикальных трубопроводов, изготовленных из пластиковых колец:
- малый вес вкладышей;
- высокая прочность материала;
- устойчивость к длительному воздействию агрессивных сред;
- вода не получает неприятный привкус после протекания через пластиковый колодец;
- высокая герметичность соединений;
- на стенках не скапливается налет, грязь;
- срок службы пластика около 50 лет;
- если один из элементов будет деформирован, его можно заменить самостоятельно.
Серьезных недостатков у пластиковых вкладышей нет. Некоторые выделяют их подвижность под воздействием зыбкости окружающей среды, но этот недостаток легко решается с помощью изготовления внешнего фильтра из щебня, гравия.
Цены

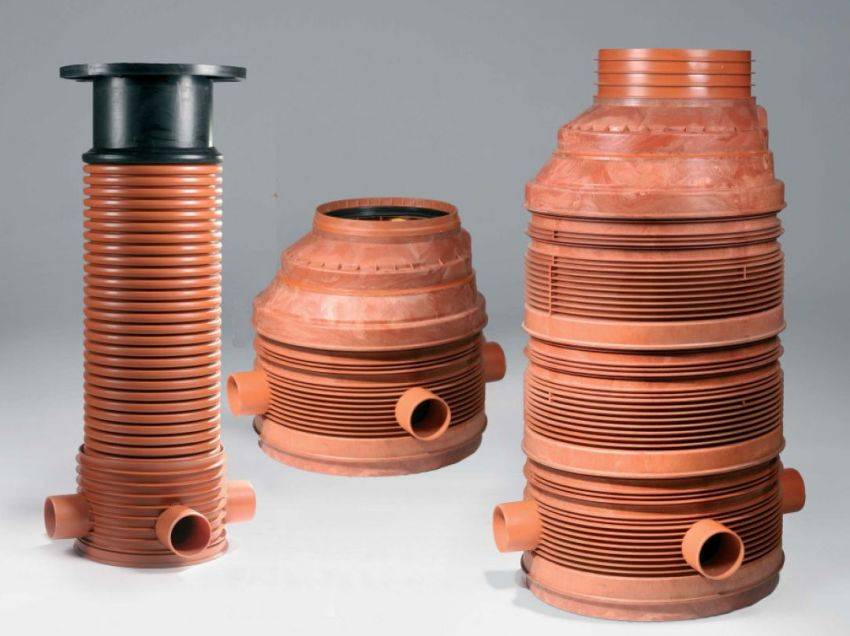

В продаже можно найти сборные комплекты колодцев из пластика любого размера. Цена зависит от глубины скважины, полимера из которого они изготовлены. Средняя стоимость комплекта, который состоит из 4 колец, крышки, основания — 15000 рублей.
Особенности проведения ремонтных и профилактических работ
Питьевые бетонные колодцы (даже при постоянной чистке) через 25-30 лет нуждаются в капитальном ремонте или замене. С появлением пластиковых колец ремонт стал менее проблемным. Речь пойдет о новом пластиковом колодце для питьевой воды на месте старого бетонного.
Признаками, указывающими на необходимость замены колодца из бетона, можно считать:
появление у воды неприятного запаха сырости или гнилости;
Распространенной проблемой из-за которой приходится ремонтировать колодец являются засоры
- наличие примеси глины (вода стала мутной);
- критическое падение уровня воды;
- значительное разрушение бетонных колец.
Выбирать кольца для ремонта нужно, придерживаясь требования, что они будут меньше бетонных на 10-15 см. Остающаяся бетонная шахта является определенной преградой для действия подвижных грунтов. Учитывая, что кольца из бетона продолжат разрушаться и, возможно, усугубят действие грунта, материал пластиковых колец для обновления колодца нужно выбирать прочный, износостойкий.
Собранная труба опускается внутрь бетонной, промежуток заполняется смесью из песка и гальки. При наличии интенсивных грунтовых вод и протеканий в старой конструкции места соединения колец желательно дополнительно загерметизировать с помощью силикона.
Это важно! Очистку дна и замену фильтровального слоя нужно сделать до опускания в шахту пластиковой трубы. В противном случае заменить дно получится только частично, что обязательно скажется на качестве очистки воды
Лучше всего заниматься очисткой колодца в холодное время года: поздней осенью или зимой
Сохранилось еще достаточное количество колодцев, где шахта выполнена при помощи кирпичной кладки. Она чаще всего имеет прямоугольную или квадратную форму. Такие конструкции обычно используются для телекоммуникационных сетей, поэтому они неглубокие.
Если размеры колодца позволяют, его можно отреставрировать с помощью пластиковых колец, следуя определенной последовательности выполнения работ:
- снять люк;
- разобрать верхний слой кладки;
- очистить колодец от обвалившегося мусора;
- смонтировать и опустить собранную из колец трубу (с учетом коммутационных каналов);
- засыпать пустоты между кирпичными стенами и трубой;
- установить соответствующим способом новый люк.
Возможен ремонт колодцев с использованием неразъемной конструкции. Основное ее преимущество в том, что она абсолютно герметична. Таким способом целесообразно ремонтировать неглубокие колодцы – до 500 см. Нижний край должен быть установлен на ровную поверхность. Принимая решение о ремонте или монтаже колодца с помощью цельной конструкции, нужно обязательно учитывать толщину трубы и сопоставлять ее с нагрузкой.
Поломки могут произойти в результате неквалифицированного технического обслуживания или из-за износа элементов колодца
Размеры и цены пластиковых колец для канализации
Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.
Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.
Замковые модели пластиковых колец стоят дороже обычных
Ниже приведены таблицы цен канализационных колец из двух видов полимеров.
Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 21000 |
| 2000 | 25300 | |
| 2500 | 29400 | |
| 3000 | 38600 | |
| 1450 | 1500 | 34300 |
| 2000 | 40400 | |
| 2500 | 46200 | |
| 3000 | 52300 | |
| 1900 | 1500 | 47670 |
| 2500 | 63750 | |
| 2000 | 64300 | |
| 3000 | 71500 |
Цена колодезных колец из полипропилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 25117 |
| 2000 | 30000 | |
| 3000 | 33000 | |
| 2500 | 35000 | |
| 1450 | 1500 | 40750 |
| 2000 | 47600 | |
| 2500 | 54300 | |
| 3000 | 61200 | |
| 1900 | 2000 | 55500 |
| 1500 | 55700 | |
| 2500 | 74200 | |
| 3000 | 82700 |
Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.
Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы
Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.
Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

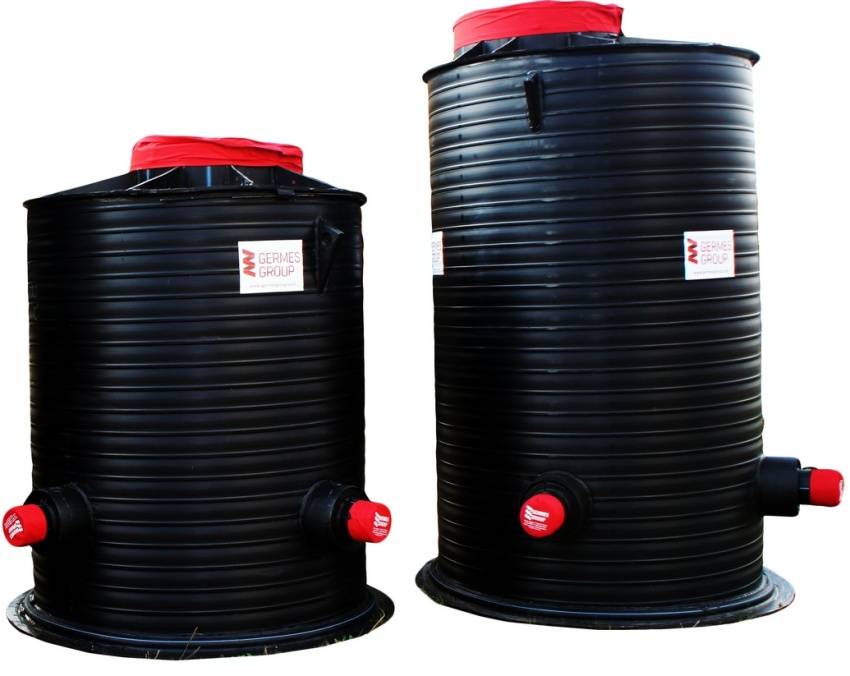

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.
Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»
Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.
Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
Устройство
Колодец из пластиковых колец — дренажная конструкция, которая состоит из нескольких отдельных элементов. Они изготавливаются из разных видов пластика, которые должны соответствовать эксплуатационным характеристикам.
Сами по себе вкладыши для изготовления скважин представляют собой круглые пластиковые изделия, которые имеют с наружной стороны множество ребер жесткости. Они обеспечивают высокую прочность, неподвижно закрепляются в земле.
По сравнению с бетонными вкладышами пластиковые кольца позволяют добиться высокой герметичности соединений, их проще монтировать, поскольку не нужно задействовать специализированную технику.
Закупка материалов и способы укладки пластиковых колец
Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр
При определении размеров обязательно следует взять во внимание последующую эксплуатацию
Полезный совет! Если есть неуверенность в правильности проведения подготовительного этапа, лучше обратиться в организацию, занимающуюся установкой пластиковых колодцев, для составления плана и сметы. Даже незначительные ошибки могут привести к невозможности нормальной эксплуатации устройства в дальнейшем.
Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.
В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.
Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму
Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:
- сплошной;
- с профилированием в виде канавок;
- распределительный;
- проходной.
Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.
Полезный совет! Не нужно заливать пространство цементным раствором. Это значительно усложнит ремонт или реконструкцию колодца в будущем.
Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные
Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом
Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора
Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.
Правила и советы по эксплуатации колодцев из пластика
Пластиковые колодцы не требуют постоянного сложного контроля за состоянием в ходе эксплуатации. Внутренняя поверхность колец гладкая, поэтому на стенках лишь по истечении длительного времени могут появляться осадки. Чистка проблем не вызывает: щетка, веник, струя воды под напором уберут налет. Если швы при сборке правильно соединены и загерметизированы, то до окончания срока эксплуатации (до 50 лет) никаких трещин не появится.
При необходимости добавления колец (например, в случае проседания грунта) нужно снять первое, чтобы освободить доступ к резьбе. Чтобы это действие не привело к повреждению деталей конструкции, они должны легко сниматься (не быть зацементированными).

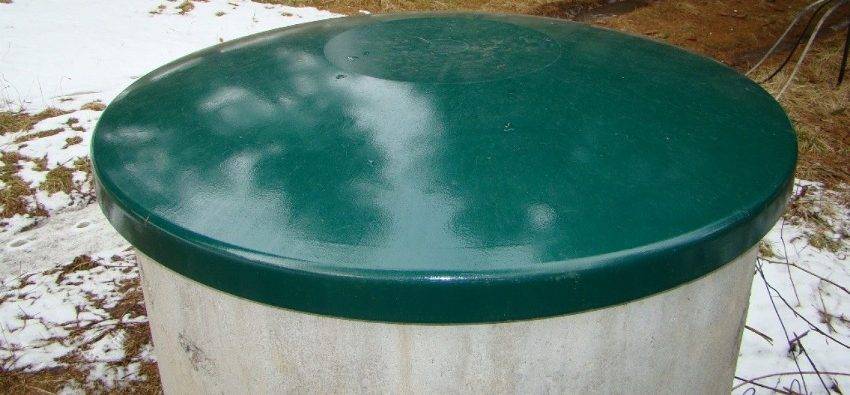

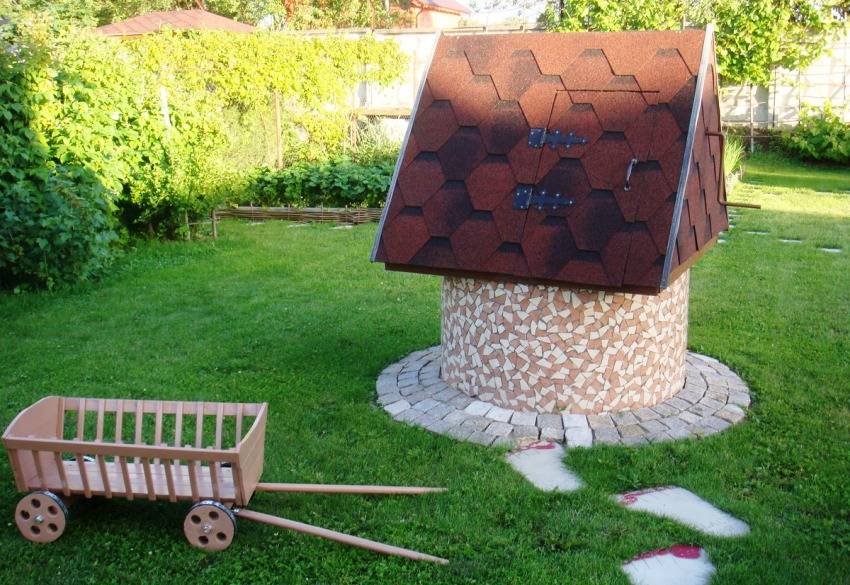

Часть пластикового колодца, находящуюся над поверхностью, лучше закрыть. Прямые солнечные лучи могут привести к деформации колец, особенно если они имеют небольшую толщину. Можно имитировать сруб, если это колодец питьевой. Кирпичная кладка придаст эстетичный вид. Оригинальный навес защитит от воздействия солнца и станет элементом дизайна участка, на котором расположен.
Часть колодца которая находится на поверхности можно задекорировать на любой вкус
Колодцы из пластиковых колец стали значительным шагом вперед в сфере рационального и разумного совершенствования бытовых и производственных условий. Достойной альтернативы им на сегодняшний день не существует. Размеры конструкций, доступность монтажа в любой местности, высокая технологичность, большой срок эксплуатации делают их единственно надежным способом обеспечения нормального функционирования водоснабжения, водоотведения и других коммуникаций.
Читайте на Дача своими руками:
- Пластиковые колодцы: пластиковый бак, накопительные емкости
- Где копать колодец на участке: как искать воду для колодца
- Колодец на даче: фото, видео, как построить своими руками
- Абиссинский колодец: конструкция скважины, изготовление фильтра своими руками
Многообразие видов колодцев и область их применения
Полимерные кольца для колодцев прочно и надежно вошли в разные сферы человеческой жизнедеятельности. Смонтированные из них колодцы обеспечивают производственную и потребительскую необходимость. Исходя из особенностей целевого назначения, колодцы можно разделить на следующие виды:
классический. Является источником питьевой воды. Традиционно вода подается при помощи насоса или насосной станции;
Разновидности и устройство дренажного колодца
- канализационный колодец. Монтируется при отсутствии канализации. На дно устанавливаются кинеты, по ним в почву уходит сточная вода;
- дренажный (поглотительный). Это разновидность канализационного колодца, только без кинет. На дно насыпается слой гравия или песка;
- накопительный. Служит для сбора воды, чаще дождевой, которую можно использовать для полива или других нужд;
- телекоммуникационный. Предназначен для размещения соединительных муфт и укладок запаса оптико-волоконного и энергетического кабеля. Устанавливается как в пешеходной, так и в транспортной зоне;
- смотровой. Предназначен для контроля и ремонта канализационных систем. В нем монтируют лестницы, поручни и другие приспособления, позволяющие опускаться для выполнения ремонтных и профилактических работ;
- септик. Специальное очистительное сооружение, где сточные воды перерабатываются в отстойнике. Система подземной фильтрации производит разложение без доступа кислорода.
Полезный совет! Чтобы быстро и правильно выбрать нужный вариант пластикового колодца, лучше воспользоваться готовой конфигурацией.
Виды стандартных канализационных люков для пластиковых колодцев
Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:
- До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
- До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
- До 25 тонн. Предназначены для установки на городских дорогах.
- До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.

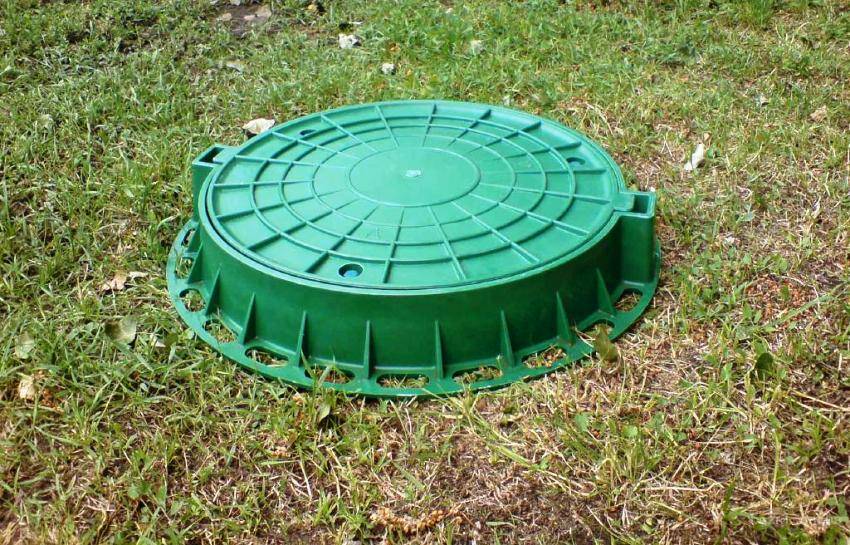

Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона
В зависимости от набора комплектующих колодца люки устанавливают:
- непосредственно на шахту;
- на горловину;
- на разгрузочное кольцо.
Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.
