Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

• Шланги;
• Трубы;
• Фитинги;
• Ниппели;
• Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Классификация гидроаккумуляторов для систем водоснабжения

Известные конструкции рассматриваемых устройств различают по последующим показателям:

• По ёмкости.

  Выпускаются гидроаккумуляторы маленького (до 40…50 л.), среднего (до 120…150 л.) и огромного (до 400 л.) объёма. Крайние в бытовых сетях водоснабжения юзаются редко;

• По компоновке. Различают устройства, устанавливаемые вертикально и горизонтально. Явных преимуществ одна компоновка перед иной не имеет. К примеру, вертикальные гидроаккумуляторы занимают меньше установочной площади, но зато несколько наиболее трудоёмки в текущем регламентном обслуживании;
• По корпуса. Выпускаются устройства с корпусом из нержавеющей стали, но встречаются и наиболее дешёвые выполнения, где корпус сделан из обыкновенной стали с следующим эмалевым покрытием;
• По способу стравливания воздуха для повторяющейся корректировки давления в корпусе: это может быть особый клапан, или обыденный кран (последний вариант предусматривается в гидроаккумуляторах, которые рассчитаны на маленькие объёмы воды);

Все составляющие конструкции должны обладать сертификатом гигиенического соответствия и иметь надёжную антикоррозионную защиту.

При выборе типоразмера гидроаккумулятора учитывается следующее:

1. Максимальная дневная потребность в питьевой воде.

   Так как на этот параметр влияет также и способности подающего воду насоса, то эти элементы обустройства системы домашнего водоснабжения целенаправлено подбирать одновременно.

2. Желаемое давление воды в сети, от что будет зависеть объём устройства, а также прочностные свойства корпуса. К примеру, в дешёвых гидроаккумуляторах они традиционно не превосходят 2 ат, что для неких ситуаций может оказаться опасным.
3. От типа насоса – погружной либо поверхностный. В первом случае гидроаккумулятор нужно устанавливать конкретно на выходе насоса, чтоб предотвратить его лишне нередкое включение/выключение. Для поверхностных насосов, накачивающих воду в наполнительный бак, гидроаккумулятор монтируют рядом с ним.

   При этом, чем выше размещено устройство, тем наименьшего объёма оно может быть. Для поверхностных насосов объём бака может приниматься наименьшим, чем для погружных.

4. От наличия либо отсутствия обратного клапана в системе внутридомового водоснабжения. Ежели таковой клапан отсутствует, то гидроаккумулятор придётся устанавливать перед разветвлением водоподающего контура, и непременно снабжать манометром.
5. Наибольшая допустимая частота включений (для погружных насосов), которая не обязана быть больше 25…30 в час.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Ознакомление с внутренним строением устройства

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Расположение прибора в общей схеме

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Схема подключения при наличии сливного крана в системе

Обычно реле состоит из следующих элементов:

• корпуса из пластика;
• резиновой мембраны;
• поршня из латуни;
• мембранной крышки;
• шпилек с резьбой;
• металлической пластины;
• муфты для крепления кабеля;
• колодки для клемм;
• шарнирной платформы;
• регулировочных пружин;
• контактного узла.

С помощью манометра можно визуально определить давление

Схема с двумя гидробаками

Если в доме появились новые бытовые приборы, потребляющие жидкость, есть смысл добавить в систему еще несколько гидробаков. Их может быть 2 или более. Чем больше, тем реже включается насос и тем дольше изнашивается двигатель.

Все гидроаккумуляторы подключаются параллельно. Преимущество в том, если один из них сломается, все остальные будут выполнять свои функции. Установка дополнительных реле и манометров не нужна – они есть на первой емкости.

Как подключить второй и последующие гидробаки:

• на входе у первого устанавливается тройник;
• к одному выходу присоединяется насос;
• ко второму – следующая емкость.

Для удобства можно использовать металлопластиковые трубы, чтобы емкости можно было расположить рядом, если их больше двух. Менять настройки реле не нужно.

Как выбрать модель гидроаккумулятора

При выборе модели накопителя необходимо обратить внимание на такие особенности конструкции и эксплуатационные характеристики устройства:

• Рабочий объем должен удовлетворять потребностям владельца и соответствовать производительности насоса станции.
• Мембран должна быть изготовлена из материала, соответствующего функциональной нагрузке. Например, для «питьевого» аккумулятора берется одна мембрана, а для «отопительного» — абсолютно другая.
• Схема монтажа аккумулятора на опорную плоскость должна быть приемлемой для его владельца. Напольный бак достаточно больших размеров просто нельзя разместить на кронштейне.

Основные правила при покупке накопителя:

• Минимальный объем его должен быть 25 литров. В противном случае, из-за частых включений и выключений, насос износится достаточно быстро.
• Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подойдет лишь для семьи из 3-4 человек. Холостяку или пенсионерам можно использовать накопители и меньшей емкости, цена его намного меньше.

Назначение гидробака

Именно в системе водоснабжение гидроаккумуляторы выполняют ряд функций. Ключевой задачей является поддержание нужного давления в сети. Также это устройство позволяет сохранить небольшое количество воды на запас. Если насос не выполняет свою функцию и перекачать воду не удается, можно воспользоваться этими водными сбережениями.

Объем воды, который сохраняется в системе, определяет объем гидроаккумулятора. Также за счет такой организации системы предотвращаются гидроудары. Подключить гидроаккумулятор в скважину можно и самостоятельно.

Алгоритм работы всей системы с насосом можно представить следующим образом:

• насосы перекачивают нужное количество воды в бак. В это время формируется определенное давление. Оно воздействует на грушу. При достижении определенных показателей срабатывает датчик. Он регулирует отключение насоса;
• при включении воды в доме срабатывает энергия, которая формируется резиновой грушей;
• насос включается при срабатывании датчика;
• после этого производится повторное заполнение водой.

Перекачивание воды осуществляется до момента очередного срабатывания сигнала и выключения. Помимо базовых основ при подключении гидроаккумулятора необходимо отслеживать нужное давление и поддерживать его. Для расчетов давления придерживайтесь информации в паспорте устройства.

В продаже встречаются два варианта гидроаккумуляторов:

• открытые;
• закрытые.

Открытые гидробаки нельзя назвать лучшим решением из-за больших показателей испарения воды из системы. Из-за этого приходится подкачивать воздух, что очень неудобно

Для открытых аккумуляторов важно предупредить промерзание воды. Для удобства некоторые домовладельцы монтируют автоматику. Она помогает избежать переливов воды

В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки. Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева

Она помогает избежать переливов воды. В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки

Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Назначение и устройство

По типу устройства, реле давления бывают:

На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.

Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.

Основная задача реле давления сохранять давление воды в водопроводе в заданных пределах. Настройка реле давления заключается в подборе минимального и максимального значения давления воды в системе.

Устройство реле давления

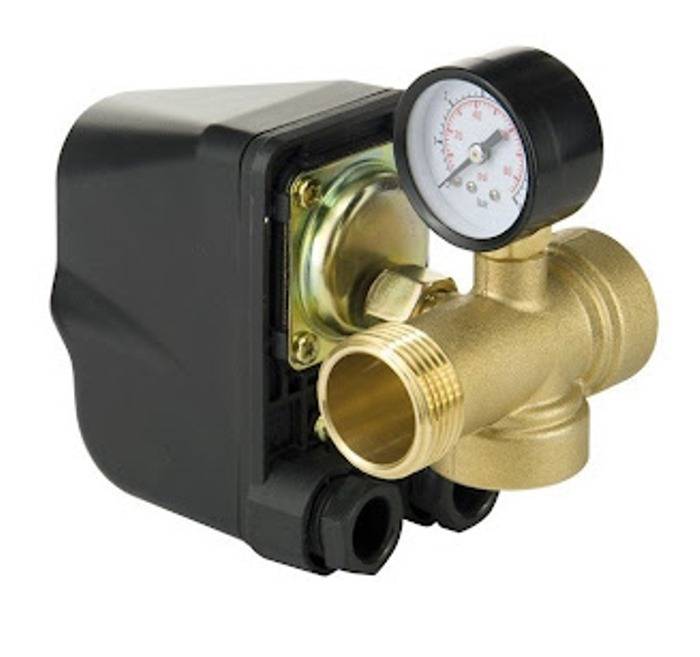

Реле давления для гидроаккумулятора продаются в собранном виде.

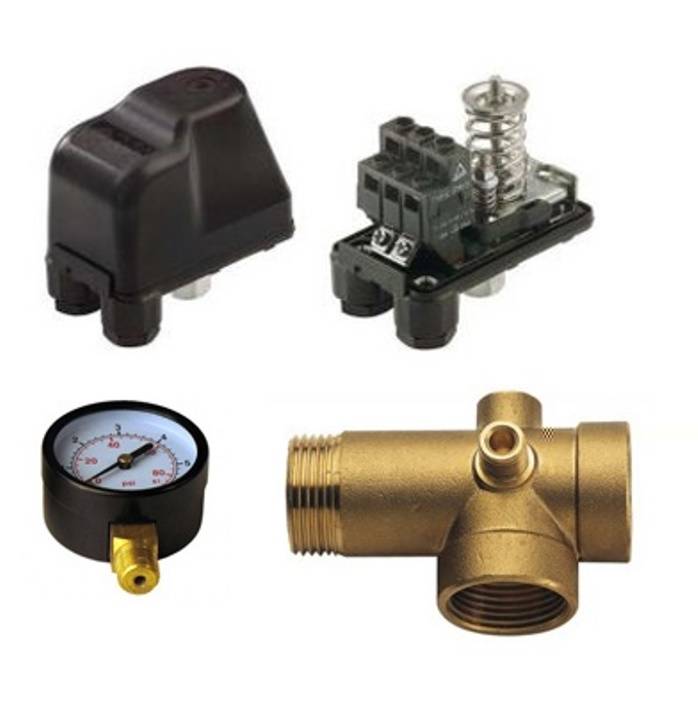

Устройство состоит из следующих элементов:

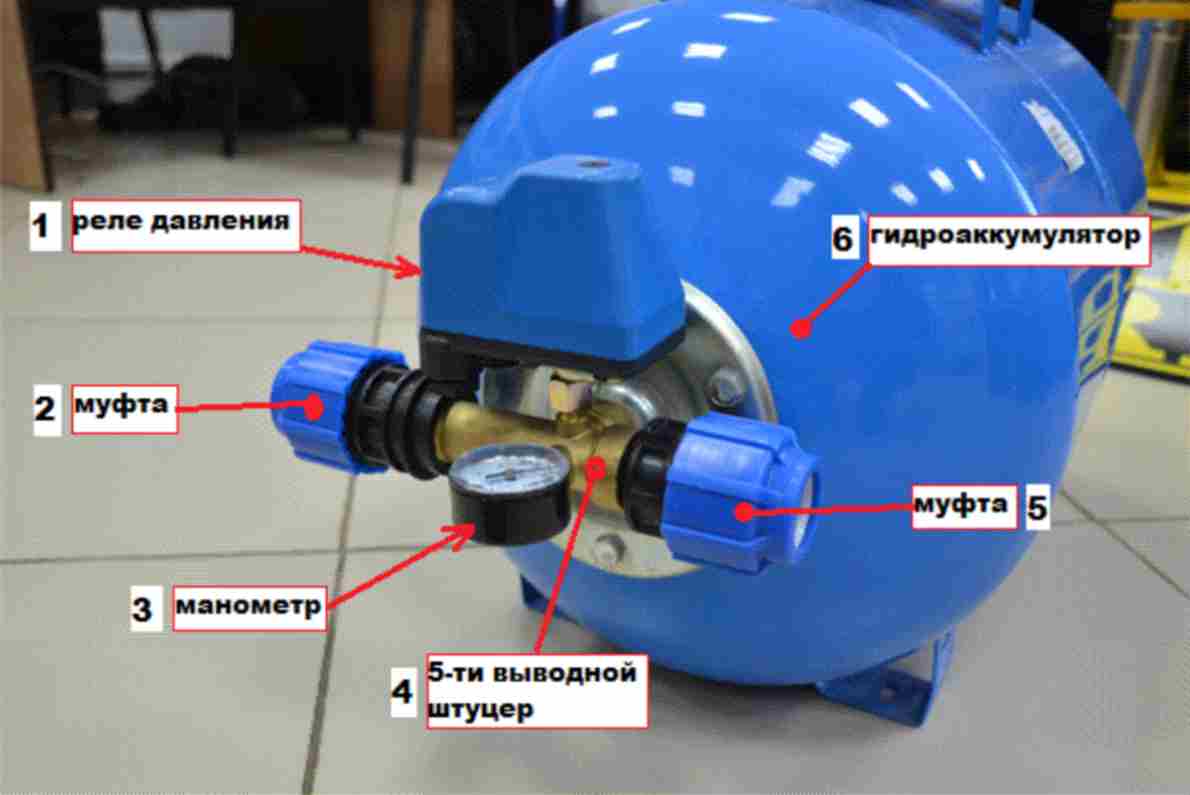

• двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
• манометр;
• реле давления;
• реле сухого хода.

Все данные элементы доступны при обзоре прибора.

Виды и разновидности

1. На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения: Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.

К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.

1. Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.

Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.

1. Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.

Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.

При выборе лучше ориентироваться на первые два варианта.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

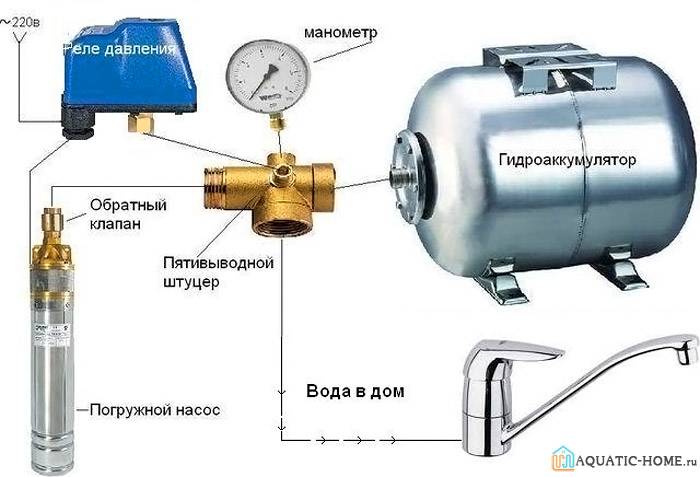

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

• блок автоматики;
• манометр;
• реле давления;
• гидроаккумулятор;
• обратный и сливной клапаны;
• фильтрующие элементы;
• узел защиты глубинного насоса;
• стабилизатор электрического напряжения.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

• низкий уровень воды в скважине;
• обрыв фазы;
• скачки напряжения;
• короткое замыкание;
• перегрузка или недогрузка насоса;
• перегрев двигателя.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

• Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
• Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
• Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья. Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу.

На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы.

Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется.

Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения. Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Виды гидроаккумуляторов

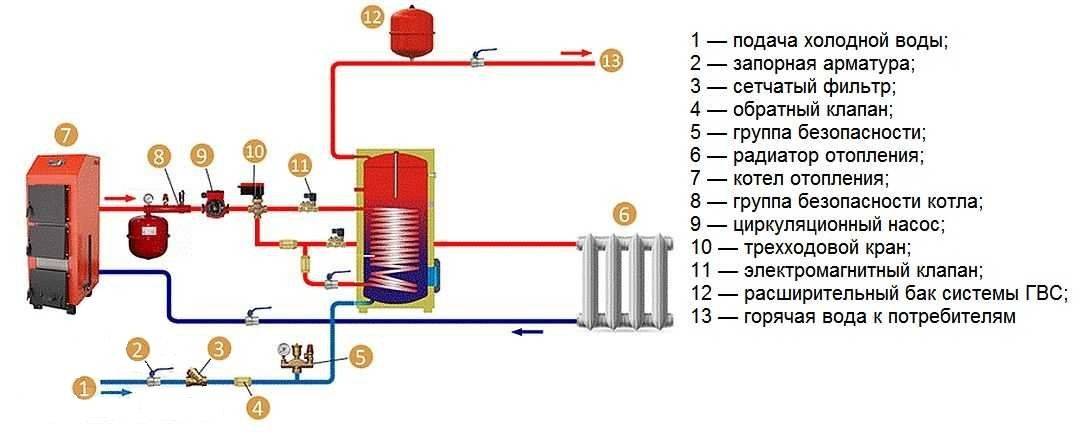

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

По назначению:

• для горячей воды (красного цвета);
• для холодной воды (синего цвета).

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

По исполнению:

• вертикальные модели – применяются для ограниченного пространства;
• горизонтальный вариант используют в комплекте с наружным насосом, закрепляемым на корпусе.

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

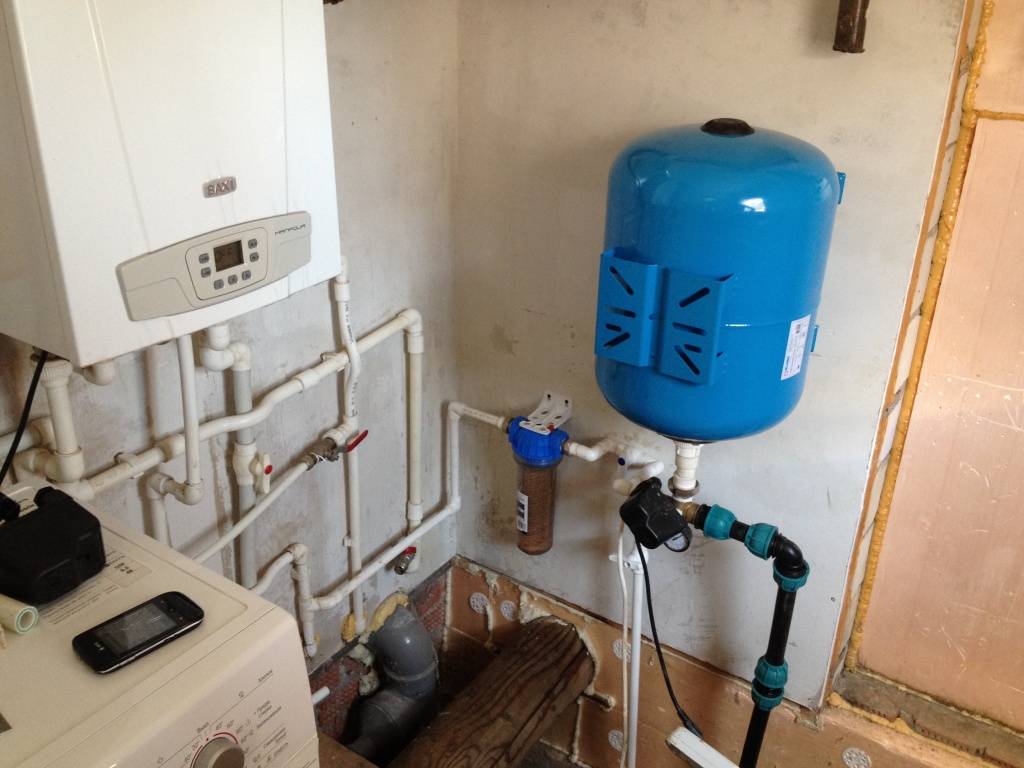

Процесс установки гидроаккумулятора

Перед установкой следует найти, какое давление в гидроаккумуляторе обязано быть.

Обычным производственным давлением является 1,5 атм. В личных вариантах (например, при утечке) этот параметр миниатюризируется. Для определения давления в системе юзают манометр и золотник.

Важно! Ежели гидробак устанавливается для бытовых нужд, полностью обычным будет давление в 1 атм. Ежели манометр указывает отметку в 1,5 атм, это тоже является нормой. При этом следует учесть, что чем больше запас воздуха, тем меньше воды

При этом следует учесть, что чем больше запас воздуха, тем меньше воды.

Не рекомендуется устанавливать давление ниже либо выше критических значений, так как очень низкое приведет к контакту мембраны со стенами, что повлечет за собой стремительный износ, а высочайшее станет препятствием к наполнению груши водой в нужном объеме.

Принцип работы гидроаккумулятора

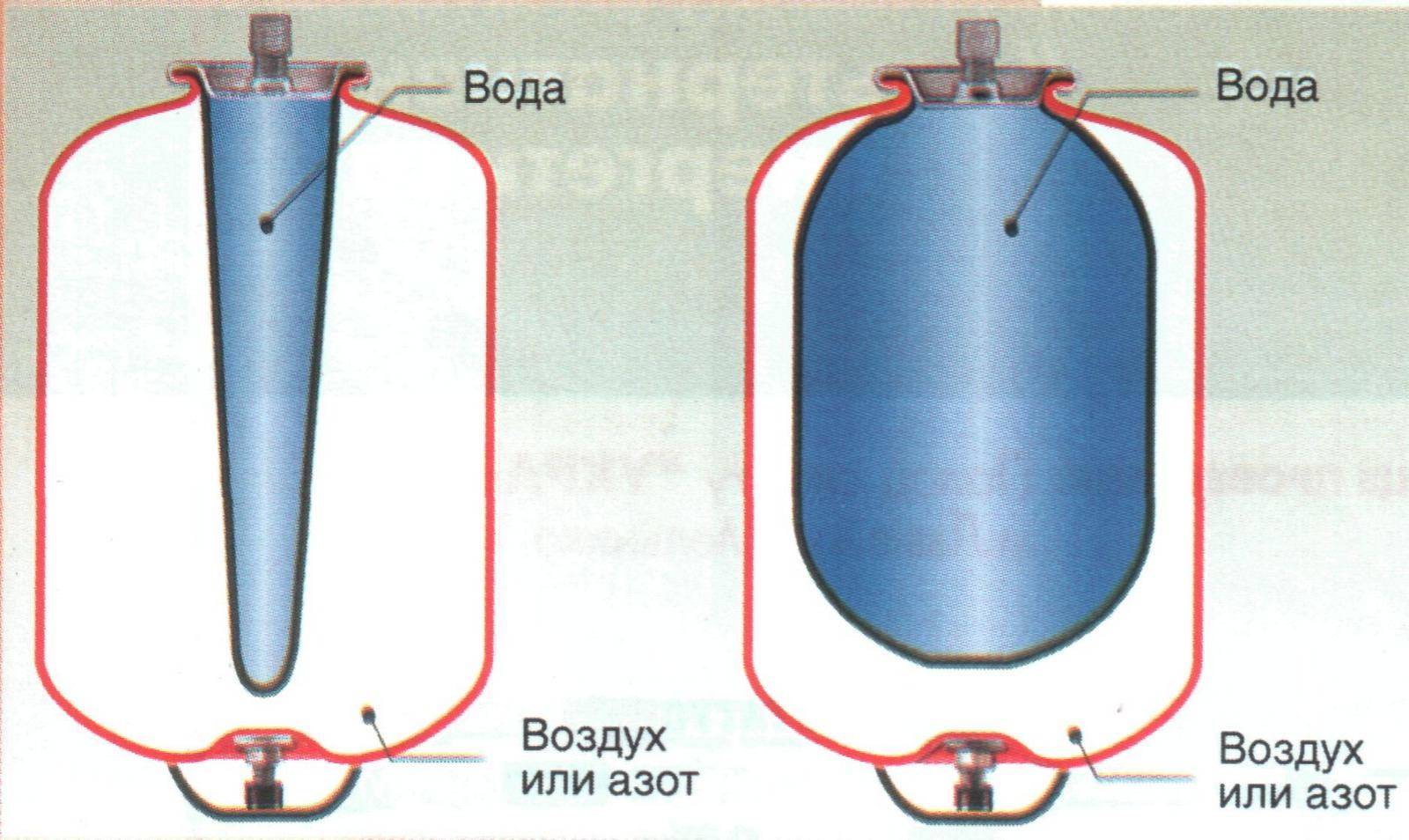

Ту же самую роль в некоторых модификациях играет резиновая плоская мембрана. Грушевидные баллоны монтируются возле горловины. Диафрагма делит бак на две части. Она устанавливается горизонтально посередине бака. Одна часть объема заполняется водой, другой сжатым воздухом.

Гидробаки применяются в системах отопления, а также снабжения холодной и горячей водой. По принципу использования они различаются по цветам. Горячая вода и теплоноситель – бак красного цвета. Холодная вода – синего. Есть модели, которые представляют собой цилиндрический бак, устанавливаемый вертикально. Для удобства разработаны модификации, горизонтально сориентированные, которые монтируются на опорах.

Устройство предполагает наличие ниппелей. Один из них находится сзади, и предназначен для закачивания воздуха. Другой – для стравливания. Изначально требуется, чтобы давление в воздушной камере было 1,5 бар. При этом происходит включение насосной станции. Модели отличаются в соответствии с тем, какое давление воздуха должно быть для его отключения. Обычно это 3,0 бар.

Схема работы следующая:

1. В воздушную камеру нагнетается воздух.
2. Давление выдавливает воду в систему, направляя ее к потребителю.
3. При расходе жидкости происходит падение давления воздуха, так как груша расширяется, а диафрагма выгибается.
4. Срабатывает реле, включается насос, пополняется запас воды, давление воздуха стабилизируется.

Циклы повторяются, и в итоге домовладелец всегда может пользоваться водой, не переживая, что напор станет недостаточным или слишком сильным.

Подключение гидроаккумулятора с поверхностным насосом

Прежде всего осуществляется проверка уровня давления в емкости. Как правило, оно должно быть меньше чем у насоса, которое выставляется на реле до 1 бара. Для подключения необходим специальный штуцер, у которого 5 разных выходов. Каждый выход предназначается для определенных целей. Плюс ко всему, вам следует купить реле давление.

Что касается специального штуцера на пять выходов, то через него осуществляется подключение следующих элементов:

1. Для подключения насоса.
2. Реле давления.
3. Манометр.
4. Для подключения водопровода.

Для начала подключение можно выполнить через жесткий шланг. После этого к штуцеру прикручивается реле давление и манометр, указывающий уровень давления. Также следует подключить трубу, которая будет направляться к насосу.

При подключении реле давления, крайне важно учитывать следующие моменты. На самом устройстве имеется верхняя крышка

Ее следует аккуратно снять. Под ней вы найдете четыре контакта. Каждый контакт будет иметь надпись насос и сеть. Это значительно упрощает при подключении устройства к сети проводов, идущих от насоса. Подключение выполняется строго по указанным меткам.

Однако далеко не все производители на реле ставят подписи такого плана. Это сделано из того расчета, что монтажник в этом полностью разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке, убедитесь, что надписи имеются. В таком случае вам не нужно будет вызывать специалиста в этом профиле.

Важно! Абсолютно каждое соединение на устройстве следует выполнить при помощи герметика. Необходимо чтобы каждый стык был герметичным

Обычно для этой цели используется ФУМ-лента или пакля.

По завершении этих манипуляций, вам остается включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Плюс ко всему, вам следует убедиться, что на всех стыках отсутствует утечка.

Назначение современного гидроаккумулятора

Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. – содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.
