Полипропиленовые трубы, армированные стекловолокном: плюсы и минусы +Фото и Видео

Что такое армированные полипропиленовые трубы

Уходят в прошлое системы коммуникаций жизнеобеспечения, в которых используются металлические трубы. Несмотря на то, что металлические расходные материалы отличаются высокой прочностью и достаточно надежны в эксплуатации, дороговизна материала и сложный монтаж повлияли на то, что интерес к подобным материалам заметно ослаб на бытовом уровне. В качестве альтернативы металлическим трубам потребитель сегодня ориентируется на армированные синтетические расходные материалы.

В процессе изготовления изделий полипропилен усиливается добавлением в структуру специальных компонентов. В итоге, на выходе мы имеем совершенно другой, качественно новый расходный материал — армированные полипропиленовые трубы. Армирование представляет собой традиционный способ механического укрепления коммуникаций. За счет включения в состав полипропиленового канала синтетических волокон в виде оплетки, удалось существенно повысить прочность и жесткость материала. Армирование выполняется, как в середине самого изделия, так и на внутренней части. Внутреннее армирование встречается крайне редко, а вот включение в структуру готового изделия  дополнительно срединного слоя стекловолокна  — технология достаточно распространенная.

Придя на смену металлическим трубам, полипропиленовые армированные расходные материалы кардинально изменили всю технологию укладки трубопроводов системы теплоснабжения. Синтетический материал не уступает металлу по прочности, устойчив к коррозийным процессам и вполне справляется с перепадами температуры.

Особенно потребителя подкупаем тот факт, что полипропиленовые трубы, усиленные и армированные стекловолокном, подходят для отопления любых помещений. Полипропиленовые расходные материалы способны эффективно взаимодействовать практически с любыми типами отопительного оборудования и нагревательной  техники.

Стоимость таких изделий на порядок меньше, чем стоят металлические, медные или металлопластиковые трубопроводы. Этот аспект особо важен в тех случаях, когда речь идет об организации системы отопления во всем доме. В домах и в квартирах большой площади, в двухэтажных жилых постройках использование синтетических армированных каналов позволяет буквально опутать сетью трубопроводов все здание. Длина трубопровода, сделанного из синтетических материалов, в ряде случаев достигает несколько сот метров. С другими изделиями такой роскоши вы себе не позволите, пытаясь экономить на каждом сантиметре.

Подведем итоги. Армирование осуществляется с целью, придать полипропиленовой трубе необходимой прочность. Почему для этой цели используется стекловолокно. Ответ прост. Стекловолокно, вставляемое в середину, пропитывается эластичной пластиковой массой, создавая вместе с окружающими наружным и внешним слоями полипропилена единое целое. В результате достигается необходимая целостность изделия. За счет включения в структуру трубы слоя стекловолокна, удалось существенно уменьшить толщину внутренней стенки, сохранив при этом основной рабочий диаметр канала.

Это интересно: Деревья вдоль забора на участке: описываем все нюансы

Маркировка полипропиленовых труб со стекловолокном

Полипропиленовые трубы армированные стекловолокном маркируют, оставляя продольную символьную полоску на наружной оболочке.

Стоит отметить, что порядок расположения, наличие тех или иных символов у разных производителей отличается из-за отсутствия единых стандартов. Но в любой маркировке обязательно присутствуют размерные параметры изделия и его напорные характеристики. Расшифровка буквенно-цифровой символики в порядке расположения:

• Логотип, товарный знак предприятия изготовителя.
• Фирменное наименование изделия
• Материал изготовления. Обычно ставят стандартное обозначение — PP-R/GF/PP-R или PPR-GF-PPR (иногда PPR-GF), где — PP-R — рандомный сополимер пропилена; — GF — внутренний слой из смеси полипропилена и стекловолокна.
• SDR — стандартное соотношение диаметра к толщине стенки.
• S — серия трубы, показывает соотношение наружного диаметра к толщине стенки. Показатель дублирует SDR и связан с ним по формуле S = (SDR-1)/2.
• MRS — минимальная длительная прочность. Показывает, при каком давлении труба сможет гарантированно отработать эксплуатационный срок в 50 лет при условии транспортировки по ней рабочей среды с температурой, не превышающей 20 °С.
• PN — номинальное давление, состоит из указанного символа и числа.
• Диаметр изделия и толщина стенки.
• Класс эксплуатации, обычно ставится на продукции отечественных производителей: — 1 – изделие рассчитано на эксплуатацию в сетях горячего водоснабжения при температуре рабочей среды не более 50 °С. — 2 – для использования в магистралях горячего водоснабжения при температуре воды до 70 °С. — 3 – изделие подходит для эксплуатации в низкотемпературном радиаторном отоплении с температурой отопительный жидкости не более 50 °С. — 4 – труба предназначена для использования в высокотемпературном радиаторном отоплении с температурой теплового носителя до 70 °С. — 5 – изделие рассчитано на применение в напольном отоплении при температуре рабочей среды не более 90 °С. — ХВ – труба предназначена для эксплуатации в сетях холодного водоснабжения.
• Технические условия, нормативный документ или стандарт.
• Заводская информация: смена, партия, дата выпуска.
• Штрих-код изделия.
• Страна-производитель.

Рис. 9 Примеры маркировки ПП-труб

Как правильно выбрать

Таким вопросом задается каждый, кто имеет дело с обустройством трубных конструкций во время ремонта или при сооружении нового дома. Главное, чтобы планируемая магистраль была качественной и дешевой.

Для оптимального решения вопроса, нужно обладать знаниями о технических характеристиках системы, которую планируется соорудить.

Специалисты советуют придерживаться определенных рекомендаций относительно иных характеристик, главными из которых являются:

• диаметр;
• давление;
• производители.

А дальше – более подробно.

Необходимые диаметры.

Сегодняшний рынок насыщен изделиями, диаметрами 20-110 мм.

В быту чаще других применяются элементы диаметром до 40 мм. Стояки такой толщины используются при обустройстве отопления, вентиляционных систем, горячего и холодного водоснабжения.

В отдельных случаях нужны максимально точные расчеты при монтировании определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые с помощью формул сделают необходимые вычисления. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно скажут, стояк какого диаметра нужно применить в том или ином случае.

На какое давление рассчитаны детали

Человеку, не знакомому со спецификой такой работы, задание по выбору стояка, который способен выдерживать определенное давление, кажется достаточно сложным. Но это на первый взгляд. Фактически, проблема решается просто.

Для этого нужно: знать, на какое давление рассчитана отопительная или водопроводная система и… уметь читать. Это значит, что поскольку на всех ППР трубах армированных стекловолокном имеется маркировка, то в ней содержится вся информация об изделии. Вот там и написано, на какое максимальное давление рассчитано изделие.

Преимущественно, в быту применяют коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться в магистралях с давлением до 20 атм. Это число – преувеличено, поскольку такого давления в бытовых магистралях не наблюдается. Например, в системах отопления одноэтажных зданий номинальное давление 2,5 — 4 атмосферы. Но запас прочности не помешает.

Относительно диаметра, необходимо подобрать соответствующие фитинги.

Важно! Оптимальным вариантом подбора труб, фитингов является наличие деталей не только одного диаметра, но и одного производителя. При монтаже конструкции из таких элементов исключаются минимальные проблемы

Производители

Правильность выбора ППР стояков включает в себя также выбор производителя. Одной конкретной компании, продукция которой удовлетворяла бы всех клиентов – не существует.

Вопрос состоит в том, чтобы избежать ненужных проблем. Поэтому, следует отдать предпочтение тому (или тем) предприятию, репутация которых на рынке аналогичных товаров – безупречная.

Неким преимуществом в этом плане обладают компании из Европы. Высоким качеством, надежностью в эксплуатировании, доступной ценой, а значит, популярностью пользуются изделия компаний из Германии и Чехии.

В последние годы значительно возросло качество товаров из Турции, Китая.

Немного отстают от них отечественные производители, продукция которых сегодня отличается не только относительно невысокими ценами, но и надлежащим качеством. Выбор – за вами. Главное, чтобы не купить подделки. Поэтому, покупайте товар в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, существуют иные причины, влияющие на выбор товара. Есть, правда, одно но: мы вообще не вспомнили о сроках эксплуатации изделий из белого полипропилена. На это есть своя причина. Придерживаясь требований правильной эксплуатации, элементы трубопроводной конструкции полностью способны выдержать тот промежуток времени, который нужен для начала следующего капитального ремонта здания.

Такие вот сегодня материалы.

Преимущества и недостатки

Из конструктивных недостатков армированных фиброволокном труб из пропилена можно отметить лишь то, что по сравнению с моделями, усиленными алюминием, коэффициент расширения у них немного выше – на 5-6%.

Но по сравнению с неармированными он ниже втрое, на 75%, что позволяет увеличить расстояние между креплениями и снижает стоимость монтажа. А также:

• Они значительно тоньше неусиленных ПП труб, что очень актуально при их проведении в стенах, при этом проводимость теплоносителя выше на 20%.
• Слой стекловолокна не даст трубопроводу прорваться, что обеспечивает износостойкость и увеличение долговечности – до 50 лет.
• Прочность и плотность соединений не требует регулярного обслуживания.
• Благодаря хорошим изоляционным свойствам отсутствует конденсация, а потери тепла минимальны.
• Небольшое тепловое расширение максимально снижает риск повреждений.
• Кроме того, во время установки они не требуют калибровки и зачистки, что необходимо для труб, армированных фольгой из алюминия.
• Теплопроводность соответствует показателям обычных ПП труб и ниже, чем у усиленных алюминием.
• Известны случаи расслаивания AL полипропиленовых изделий, что исключено при соэкструзии стекловолокном.
• Все материалы нетоксичные и совершенно безвредные.
• Имеют небольшой вес, отличаются простотой монтажа. Соединяются любым способом – пайка раструбная или стыковая, резьбовое или фланцевое соединение.
• Химическая устойчивость позволяет выдержать даже некачественный теплоноситель.
• Высокая проходимость за счет гладкой внутренней поверхности, соответственно, и отсутствия отложений.
• Трубы эластичные, абразивоустойчивые и малошумные, отличаются стойкостью к повышению давления.
• Выдерживают температурные значения в диапазоне -10 – +95 по Цельсию.
• При достижении и даже превышении критических отметок FB труба может расшириться и провиснуть, но не лопнет.

Как правильно выбрать

Таким вопросом задается каждый, кто имеет дело с обустройством трубных конструкций во время ремонта или при сооружении нового дома. Главное, чтобы планируемая магистраль была качественной и дешевой.

Для оптимального решения вопроса, нужно обладать знаниями о технических характеристиках системы, которую планируется соорудить.

Специалисты советуют придерживаться определенных рекомендаций относительно иных характеристик, главными из которых являются:

• диаметр;
• давление;
• производители.

А дальше – более подробно.

Необходимые диаметры.

Сегодняшний рынок насыщен изделиями, диаметрами 20-110 мм.

В быту чаще других применяются элементы диаметром до 40 мм. Стояки такой толщины используются при обустройстве отопления, вентиляционных систем, горячего и холодного водоснабжения.

В отдельных случаях нужны максимально точные расчеты при монтировании определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые с помощью формул сделают необходимые вычисления. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно скажут, стояк какого диаметра нужно применить в том или ином случае.

На какое давление рассчитаны детали

Человеку, не знакомому со спецификой такой работы, задание по выбору стояка, который способен выдерживать определенное давление, кажется достаточно сложным. Но это на первый взгляд. Фактически, проблема решается просто.

Для этого нужно: знать, на какое давление рассчитана отопительная или водопроводная система и… уметь читать. Это значит, что поскольку на всех ППР трубах армированных стекловолокном имеется маркировка, то в ней содержится вся информация об изделии. Вот там и написано, на какое максимальное давление рассчитано изделие.

Преимущественно, в быту применяют коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться в магистралях с давлением до 20 атм. Это число – преувеличено, поскольку такого давления в бытовых магистралях не наблюдается. Например, в системах отопления одноэтажных зданий номинальное давление 2,5 — 4 атмосферы. Но запас прочности не помешает.

Относительно диаметра, необходимо подобрать соответствующие фитинги.

Важно! Оптимальным вариантом подбора труб, фитингов является наличие деталей не только одного диаметра, но и одного производителя. При монтаже конструкции из таких элементов исключаются минимальные проблемы

Производители

Правильность выбора ППР стояков включает в себя также выбор производителя. Одной конкретной компании, продукция которой удовлетворяла бы всех клиентов – не существует.

Вопрос состоит в том, чтобы избежать ненужных проблем. Поэтому, следует отдать предпочтение тому (или тем) предприятию, репутация которых на рынке аналогичных товаров – безупречная.

Неким преимуществом в этом плане обладают компании из Европы. Высоким качеством, надежностью в эксплуатировании, доступной ценой, а значит, популярностью пользуются изделия компаний из Германии и Чехии.

В последние годы значительно возросло качество товаров из Турции, Китая.

Немного отстают от них отечественные производители, продукция которых сегодня отличается не только относительно невысокими ценами, но и надлежащим качеством. Выбор – за вами. Главное, чтобы не купить подделки. Поэтому, покупайте товар в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, существуют иные причины, влияющие на выбор товара. Есть, правда, одно но: мы вообще не вспомнили о сроках эксплуатации изделий из белого полипропилена. На это есть своя причина. Придерживаясь требований правильной эксплуатации, элементы трубопроводной конструкции полностью способны выдержать тот промежуток времени, который нужен для начала следующего капитального ремонта здания.

Такие вот сегодня материалы.

Достоинства

• У труб, которые армированы стекловолокном в роли каркаса, выступают нити стекловолокна, которые впаяны в полипропилен. Это конструкции, которые имеют три слоя, а именно из наружный слой полипропилена, армирующий слой стекловолокна и внутренний слой полипропилена.
• За счет экструзии все слои спекаются и один слой и образуют крепкое тело трубы. Полипропиленовые трубы со стекловолокном, более пластичны, чем трубы, которые армированы алюминием. И радиус труб армированных алюминиевых ограничивается шестидесяти тремя миллиметрами, а тубы, армированные стекловолокном в диаметре, достигают сто двадцать пять миллиметров. Минусом труб, которые армированы стекловолокном, является их меньшая способность сопротивления к внутреннему давлению, чем у труб, армированных алюминием.
• Поэтому для их крепежа необходимо использовать больше элементов для крепежа. Установка полипропиленовых труб можно осуществлять с помощью клееных муфт (клей в этом случае наносят на часть трубы и на муфту), но этот способ не надёжен. Для металлопластиковых труб можно использовать пресс фитинги, но самым надежным способом является диффузионная сварка, это когда труба и муфта (предварительно оплавленная) соединяются воедино.
• Так как армированные трубы пользуются большим спросом, некоторые производители чтобы снизить себестоимость конечного продукта используют при производстве продуктов, сырье низкого качества. По внешнему виду качественные изделия от некачественных отличить почти невозможно. Стекловолокно бывает разных оттенков и по этой причине на его оттенок нельзя полагаться.
• Полипропиленовые трубы с армированием из стекловолокна, считаются хорошим диэлектриком и не выделяют токсичных веществ при контакте с огнем.
• Самым главным плюсом армированных труб из полипропилена, является отсутствие их провисания.

Общие сведения

Неармированные трубы из полипропилена, являются очень пластичными и при высоких температурах резко могут поменять свою форму. При большом пространстве это большого вреда не принесет. Но если полипропиленовые трубы встроены в стены или в пол, то увеличенные в размерах трубы, могут вызвать трещину на поверхности. По этой причине для таких целей лучше всего применять армированные полипропиленовые трубы.

Стенки трубы с армированием в этом случае защищены жестким каркасом и при действии высокой температуры они не деформируются, в отличие от пропиленовых труб без армирования. Трубы с армированием способны выдержать большее давление, а неармированные трубы из полипропилена, под воздействием большой температуры изменяют свои размеры и поэтому для систем отопления применяют полипропиленовые трубы с армированием.

Армированные трубы расширяются при температуре тысячу семьсот пятьдесят градусов, но даже при таком нагреве труа не лопнет, а потеряет свою форму. Коэффициент расширения полипропиленовых труб, армированных стекловолокном, на семьдесят пять процентов меньше, чем у труб, которые неармированные. Полипропиленовые трубы, которые армированы стекловолокном не нужно калибровать и зачищать перед установкой, в отличие от труб, которые армированы алюминием.

И поэтому с армированием трубы из полипропилена пригодны:

• Для отопления для многоквартирных и частных домов;
• Для трубопроводов водоснабжения горячей водой;
• Для промышленных трубопроводов, чтобы осуществлять транспортировку пищевых жидкостей и агрессивных веществ.
• Данные трубы можно купить в любом специализированном магазине или рынке, и цена на них бывает разной.

Преимущества труб

Полипропиленовые трубы, армированные каркасом из стекловолокна, имеют ряд достоинств, которые и делают их привлекательным для применения в системе отопления:

1. Низкий коэффициент расширения. Обычные пропиленовые трубы очень пластичны и склонны к резкому расширению, поэтому при воздействии повышенных температур они увеличивают свои размеры: даже до 10 см на каждый метр длины. Как результат – трубы, вмонтированные в полы или стены, попросту деформируют опорные поверхности. В противоположность им трубы, укрепленные стекловолокном, имеют маленький коэффициент расширения – на 75% ниже, поэтому увеличиваются максимум на 1 см на каждый метр длины и не наносят вред твердым основаниям.
2. Устойчивость к температурам. Трубы, защищенные стекловолокном, не лопнут даже при повышенных температурах – более 150 градусов.
3. Легкость монтажа. Соединение труб не требует специальных инструментов и навыков – здесь используются такие простые способы крепления, как резьба, стыковая пайка, фланцы или раструбная пайка. Кроме того, изделия не нужно калибровать и зачищать перед монтажом.
4. Химическая стойкость. Полипропиленовые изделия, покрытые стекловолокном, устойчивы к разного рода химическим составам, поэтому абсолютно не склонны к коррозийным процессам и не теряют свою функциональность даже при взаимодействии с некачественным теплоносителем.
5. Экологичность. Все материалы армированных труб нетоксичны, поэтому не представляют опасности для человека.
6. Простота эксплуатации. Армированные полипропиленовые изделия не нуждаются в регулярном обслуживании.

Что такое труба полипропиленовая fiber армированная стекловолокном

Данные изделия представляют собой 3-ех слойные полипропиленовые трубы армированные стекловолокном FIBER.

Они отличаются:

• повышенной стойкостью к коррозионным процессам и химическим воздействиям;
• абразивоустойчивостью;
• гигиеничностью. Благодаря этому свойству, изделия нашли свое применение при монтировании водопроводов с питьевой водой;
• экологической безопасностью;
• длительным сроком эксплуатации;
• простотой монтажа.

Кроме того, изделия по своему использованию – универсальные.

Это проявляется в том, что их применяют:

• при монтаже теплых полов, водяного отопления;
• для подачи горячей, холодной воды;
• в процессе обустройства водоотводных, канализационных систем.

Благодаря конструктивным особенностям стояков, изделие практически не меняет линейных размеров, что очень важно при монтаже отопительных, вентиляционных коммуникаций

Производители

Стоит отметить, что из-за непрерывного развития современных технологий армированный стекловолокном полипропилен постепенно утрачивает свои позиции. Тоже самое можно сказать и об обычном полипропилене PPR.

Ведущие мировые производители трубных изделий переходят на выпуск термостабилизированного полипропилена, способного выдерживать высокие температуры без дополнительного армирования. А на смену стеклянному волокну пришло базальтовое.

На рынке армированных стекловолокном полипропиленовых труб доминируют российские и турецкие производители.

Стекловолоконные трубы выпускают отечественные фирмы Valtec, Ростурпласт, Политек, Valfex.

Также в продаже встречается продукция от производителя из Чехии под торговой маркой Fv Plast.

Высокую конкуренцию российским фирмам составляют ряд турецких компаний, поставляющих на рынок недорогой и качественный товар.

Турцию представляют компании как с довольно известными торговыми марками, выпускающими широкий ассортимент продукции (Kalde, Pro aqua, SPK), так и фирмы, специализирующаяся на выпуске трубных изделий из только из полипропилена (Berke Plastik, Tebo).

Рис. 10 Стоимость армированных 25 мм труб от разных производителей

Армированные стекловолокном трубы лучше других подходят для прокладки коммуникаций горячего водоснабжения и низкотемпературных отопительных систем в индивидуальных домах. Их преимущества — невысокая стоимость, простота монтажа, длительный эксплуатационный срок.

Физические и эксплуатационные свойства

В быту ПП труба армированная стекловолокном используется в качестве трубы для отопления для подачи отопительной жидкости и горячей воды — это накладывает определенные ограничения на ее физические характеристики и размерные параметры. Основные свойства армированных стекловолокном ПП-труб:

Рандомный сополимер полипропилена PP-R, из которого в основном изготавливают ПП трубы для отопления, может выдерживать температуры до 165 °С. При этом рабочая температура среды, при которой материал может функционировать в течении всего эксплуатационного срока в 50 лет, не должна превышать 80 °С.
Труба полипропиленовая армированная стекловолокном рассчитана на эксплуатацию при номинальном давлении PN не более 20 бар. Некоторые производители (российско-итальянский Valtec) выпускают ПП-трубы на 20 бар с красной стекловолоконной оболочкой и на 25 бар с серой.
Армированные стекловолокном ПП-трубы соединяют методом пайки, используя для этого специальные паяльники для полипропиленовых труб. Внутреннюю и наружную оболочки двух спаиваемых деталей разогревают при температуре + 260 °С, и стыкуют между собой. В результате взаимной диффузии полимеров образуется прочное и надежное соединение. Для перехода на металл любое производство одновременно с трубной продукцией выпускает широкий ряд фитингов, во многие из которых впаивают резьбовые латунные втулки.
Коэффициент теплопроводности стекловолоконных ПП-труб относительно невысок и составляет 0,25 Вт/м·°С.

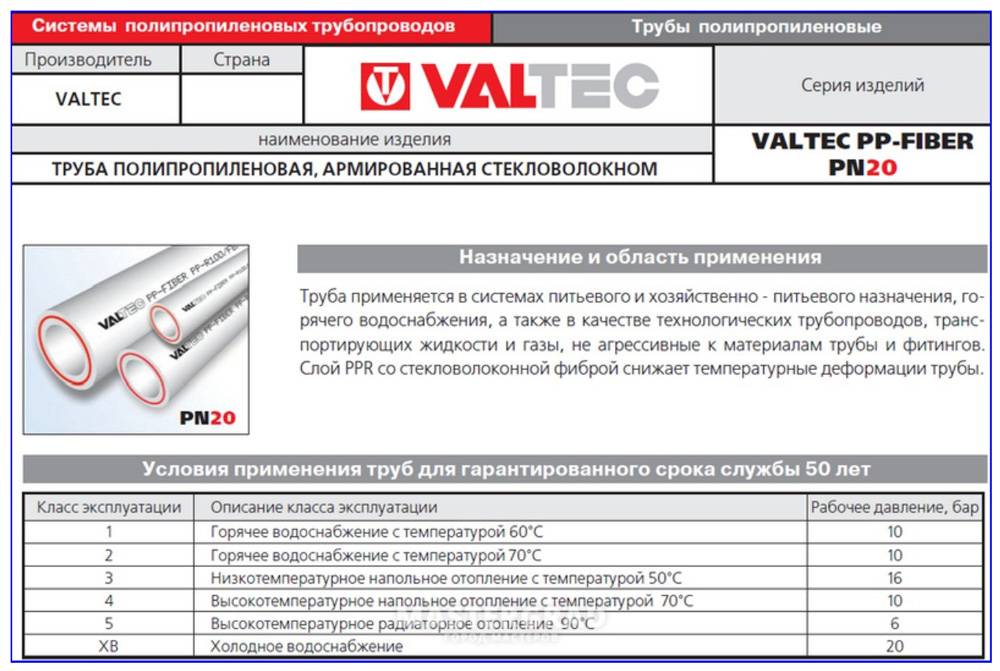

Рис. 5 Сферы применения стекловолоконных ПП – труб от Valtec

Типоразмеры ПП труб армированных стекловолокном, задаются их наружным диаметром из стандартного ряда 20, 25, 32, 40, 50, 63, 75, 90 и 110 мм.
Гарантированный и соответствующий стандарту срок службы ПП-труб со стекловолокном для отопления — не менее 50 лет при условии эксплуатации их в рабочей среде с температурными параметрами, на которую они рассчитаны (не более + 80 °С).
Основной недостаток ПП-труб — высокий коэффициент линейного расширения, доходящий до 9 см на 100 метров участке чистого полипропилена. Так как дополнительный слой является смесью стекловолокна с ПП, на линейное расширение это не оказывает существенного влияния. Трубный армированный полипропилен чуть меньше (на 2 — 3 см) удлиняется при нагревании 100 м участка.
Как и подавляющее количество полимеров, полипропилен не выносит прямого солнечного излучения. Для защиты от ультрафиолета его окрашивает в серые, зеленые, черные цвета.
Также к недостаткам полипропилена можно отнести его высокую кислородопроницаемость, что может оказаться вредным для трубопроводов, отопительного оборудования с деталями, содержащими сплавы железа.

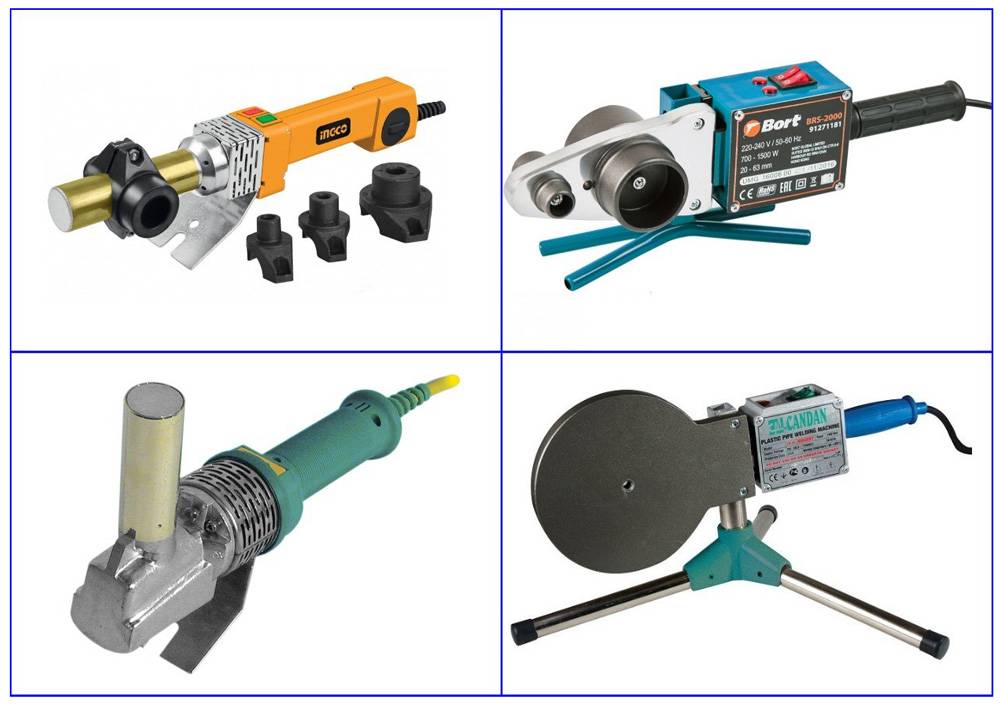

Рис. 6 Паяльное оборудование для полипропилена

Свойства и характеристики полипропилена армированного алюминием

Трубопроводы армированные стекловолокном, обладают рядом замечательных характеристик. Одним из немногих минусов такой продукции является проницаемость стенок для молекулярного кислорода воздуха, который является одним из сильнейших природных окислителей. Это приводит к ускоренной коррозии металлических частей трубопроводов:

1. В системах отопления это внутренняя поверхность котлов, полотенцесушителей и металлических радиаторов отопления, а также металлическая запорная арматура.
2. В водопроводах ГВС страдают фильтры, счетчики переходники металл – пластик и все, что подвержено окислению.

Здесь используются высокие защитные свойства алюминия и его высокая, металлическая, плотность. Полипропилен, армированный алюминием, имеет высочайшую кислородную защиту и способен служить в водопроводных системах до 50 лет.

Полипропилен, маркируемый PPR, является более долговечным материалом для водопроводов с горячей водой, поскольку лучше переносит повышенные температуры и давление в системе в сравнении с другими, традиционными изделиями.

Внутренняя поверхность труб представляется устойчивой поверхностью, которая:

• не корродирует;
• не подвергается бактериологическому заражению;
• не осаждает на себе характерные для водопроводов известковые отложения;
• практически не подвержен физическому износу.

Это позволяет эксплуатировать ППР трубы в течение длительного времени без изменения физических параметров системы.

Монтаж: расчеты и требования

У полипропиленовых труб с алюминиевым армированием коэффициент теплового расширения равен 3×10⁻⁵ 1/°С, а у обычных – 15×10⁻⁵ 1/°С. Из этого следует, что изменение температуры на 10 ⁰C увеличивает длину в первом случае на 0,3, а во втором – на 1,5 мм. Зная протяженность трубы и пределы изменения ее температуры, несложно подсчитать, на сколько она удлинится.

Предположим, система отопления монтируется при температуре 20 ⁰C, нагреваться она будет до 100 ⁰C. Получившаяся разница в 80 ⁰C заставит каждый метр армированных труб увеличиться на 0,3×8=2,4 мм, а обычных – на 1,5×8=12 мм. Если их длина 10 м, общий прирост составит 2,4×10=24 мм и 12×10=120 мм.

Для коммуникаций, предназначенных работать в условиях сильного нагрева, следует выбирать трубы с минимальным линейным расширением. Подойдут варианты, армированные алюминием или этиленвиниловым спиртом. Для подачи холодной воды можно использовать обычные полипропиленовые трубы, поскольку величина изменения температуры невелика. Максимальный перепад составляет 20 ⁰C в холодное время года, если они проходят по неотапливаемому подвалу.

Теплые полы монтируются в стяжках при 16-20 ⁰C, максимальная температура нагрева санитарными нормами допускается до 55 ⁰C. При такой разнице допустимо использование обычных труб. Несмотря на то что тепловое расширение изделий в стяжках и под штукатуркой гасится окружающим материалом, армированные варианты более надежны. Лучше подстраховаться, чтобы потом не долбить пол и стены.

Коммуникации, прокладываемые под штукатуркой, должны закрываться кожухами из вспененного полиуретана или полиэтилена. Этот метод называется «труба в трубе». Его применение снижает потери тепла на нагрев стен, а эластичность кожуха позволяет изделиям расширяться, разгружая тем самым внутреннее напряжение.

Полипропиленовые коммуникации крепятся к стенам на жестких и подвижных опорах. Первые не позволяют изделиям удлиняться при тепловом расширении. Они используются для разбивки водопровода на компенсационные участки. Для защиты стояка от проседания его жестко крепят под тройниками, у отводов и муфт, соединяющих трубы. На середине, между неподвижными креплениями, устанавливаются компенсаторы.

Второй вид крепежа не препятствует удлинению изделий при температурном расширении. С его помощью можно смонтировать коммуникацию, избежав проседания стояка. Поскольку при таком способе ничто не мешает движению труб, установка компенсаторов необязательна.

Прокладывая коммуникации в шахте или канале, необходимо предусматривать компенсацию температурного сдвига на ответвлениях. Ее можно осуществить путем добавления плеча изгиба, если расположить коммуникацию дальше от стены. Увеличение отверстия до размеров, достаточных для свободного перемещения отвода, или установка Г-образного компенсатора также решают проблему. Точки жесткого крепления стояка в шахте и канале должны располагаться на расстоянии не больше 3 метров между ними. На прямых участках коммуникаций из неармированных труб длиной более 10 м компенсаторы обязательно устанавливаются на стояках и отводах.
