Почему предохранительный клапан очень важен при работе водонагревателя

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

1. В баке бойлера не должно быть воды.
2. Основной доступ к ней должен быть перекрыт.
3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

https://youtube.com/watch?v=PmFOB-1xMWY

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

• Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
• Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Регулировка клапана для бойлера

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

• Произведите полный монтаж, подключение и заполнение водонагревателя.
• Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
• Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
• Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
• Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Виды клапанов для бойлера

Виды клапанов для бойлера

Различают три основные категории:

1. Объемом до 50 литров. Для бойлеров такого объема изготавливают простые и неразборные устройства. Они недорогие, легко заменяются и имеют небольшой гарантийный срок.
2. Объемом до 200 литров. Более надежный варианты, объединяющие в себе несколько клапанов и отводящую насадку. Из-за надежности специалисты рекомендуют устанавливать их даже на водонагреватели объемом до 50 литров.
3. Объемом более 200 литров. Самые серьезные устройства, используемые для промышленных бойлеров. Обычной состоят из множества переходников, редукционного клапана и сливной системы.

По качеству деталей все достаточно расплывчато и зависит, в основном, от фирмы-производителя.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

• предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
• размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
• установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
• затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Для чего нужен предохранительный клапан на бойлер

Я не буду рисовать сложные схемы внутреннего строения клапана, так как ни Вам, и ни мне, как сантехнику, они не нужны, все равно чинить его Вы не будете, а опишу принцип его работы и почему он нужен для бойлера, и какие могут быть последствия если его не установить.

Предохранительный, сбросной, подрывной клапан, каждый его называет по-своему – это одно и то же – работает сразу в двух режимах, обратного клапана, и сбросного – в случае увеличения критического давления в водонагревателе он сбрасывает воду.

Чтобы Вам было проще понять, расскажу на примерах.

На бойлере не работает или не установлен клапан, и отключили подачу холодной воды (авария на трубопроводе, сантехник сбросил стояк и т.д.), а Вы открыли смеситель на горячей воде, попробовали – воды нет, закрыть забыли, доступ воздуха в водонагреватель пошел, и вода из бойлера начнет уходить в стояк холодной воды, и через время бак будет пустой, а тэн то будет греть, если не сработает автоматика, то это чревато выходом из строя. Конечно, нюансов и случаев много разных, но описываю случай с которым встречался лично. Такие случаи очень редки, но случаются. Это защитная функция обратного клапана, а теперь рассмотрим функцию сброса.

А вот случаи выхода из строя водонагревателей из-за поломки функции сброса воды в предохранительном клапане встречаются “сплошь и рядом”. Если не установлен, или вышел из строя предохранительный клапан, то при нагреве воды давление в баке увеличивается, лишнему давлению если некуда уйти, то в лучшем случае бак даст течь. Было несколько случаев в многоэтажках, когда давление воды повышалось на 2-3 атмосферы на несколько часов, 5 водонагревателей дали течь, а у одного оторвало низ по шву сварки, я обслуживал этот дом, и во всех случаях пришел на вызов, и в каждом случае предохранительный клапан был неисправен.

Почему не работает предохранительный клапан на водонагревателе?

Тут очень простой ответ – из-за качества воды, через некоторое время эксплуатации под него может поднести окалину, может образоваться “налет” от воды, может “прикипеть” заглушка регулирующая давление, и т.д..

Клапан в бойлере постоянно капает

Если в системе высокое давление, то клапан в бойлере может постоянно капать, иногда может и даже вода идти маленьким ручейком, и бороться с этим можно только установив редуктор давления. Если после установки клапана он не капал, а через время с него потекло, то с начала узнайте, не увеличилось ли давление воды в системе, если давление осталось прежним, то попробуйте установить новый.

Заканчивая статью, хочу сказать, предохранительный клапан на бойлер нужен, ставьте обязательно!!!

И небольшой совет: если из клапана все время сбрасывалась вода, а через какое-то время перестала, следует обратить на это внимание, возможно он вышел из строя, и пора его заменить. Удачи Вам!!!

Удачи Вам!!!

Установка и регулировка узла безопасности

Технические регламенты предлагают ставить предохранительные пружинные устройства в месте наименьшей температуры нагрева. Чем меньше температура воды, тем меньше отложение солей на поверхности клапана, седла и спускного штуцера. Таким местом у водонагревателя является входной патрубок.

Клапан ставится в нижней части водонагревателя, на входном патрубке. Его нельзя устанавливать для спуска воздуха из верхней части бойлера, поскольку воздух играет важную роль амортизатора. Если выпустить воздух, то в последующем будет происходить очень быстрый и высокий рост давления.

Нельзя между клапаном и бойлером устанавливать запорные краны.

Узел безопасности для баков с большим объемом, так же устанавливают на входе холодной воды в нагреватель.

Продвинутые модели узлов безопасности позволяют настраивать величину давления срабатывания клапана. Делается это так:

1. Водонагреватель заполняется водой и включается на нагрев.
2. Терморегулятором выставляется максимальная температура нагрева, то есть регулятор «выкручивают» до упора.
3. Если вода начала капать при более низкой температуре, а нагрев все еще продолжается, то винт затягивается, чтобы сжать пружину и остановить капель.
4. При достижении максимальной температуры, автоматика отключит нагрев.
5. Из штуцера предохранительного устройства должна начать капать вода.
6. Если вода не капает, то регулировочным винтом уменьшают нагрузку на пружину, пока вода не начнет капать.
7. Уменьшить температуру нагрева на 5 – 10 и слить часть горячей воды через водоразборный кран, чтобы автоматика вновь включила нагрев.
8. При достижении заданной температуры, автоматика отключит нагрев, а клапан должен держать воду и подкапывания не должно быть.
9. Снова увеличить температуру до максимума и дождаться отключения автоматики, при этом должна появиться вода из штуцера. Это будет свидетельствовать, что устройство отрегулировано и работает правильно.

3 Подключение бойлера к водопроводу

Как подключить бойлер к системе водопровода и сделать это правильно? Вот небольшая инструкция на эту тему. Предохранительные клапаны могут иметь разновидности:

1. Невозвратно-запорный, закрывающийся специальным механическим или ручным способом.
2. Клапан, который устанавливается на вертикальном участке водопровода. Имеет специальную сетку, защищающую от различных примесей, встречающихся в воде.
3. Устройство с золотником, который расположен перпендикулярно трубе водопровода.
4. Шаровое устройство для установки в трубопроводах малого диаметра.

Перед установкой предохранительного клапана необходимо выключить бойлер и освободить его от воды. С помощью уплотнительного материала в виде пакли или ленты ФУМ клапан заворачивается в бойлер. Другой его конец соединяется с трубой, по которой подается вода из водопровода. При установке клапана нужно внимательно осмотреть его. На его корпусе есть стрелочка, указывающая направление движения воды. Не перепутайте! При нестабильном давлении в системе нужен водный редуктор. Он ставится перед обратным клапаном. Возможное подтекание воды из бака бойлера не страшно. Оно свидетельствует о нормальной работе прибора. Отвести ее можно с помощью трубочки через дренажное отверстие в канализацию.

Установка предохранительного клапана

Иногда некоторые владельцы стараются установить предохранительный клапан подальше от любопытных глаз. На этот случай существуют дополнительные правила:

• нельзя ставить запорные устройства между обратным клапаном и баком бойлера;
• расстояние от нагревателя до клапана не должно быть более 2 м.

Любое оборудование в хозяйстве должно быть установлено с соблюдением всех правил, в том числе и техники безопасности. Это касается и бытовых водонагревателей. Водонагреватели способны обеспечить квартиру или дом горячей водой, создать комфорт в помещении. Надежность работы этих приборов зависит от некоторых устройств. В число этих устройств входит предохранительный клапан. Некоторые владельцы устанавливают дополнительно терморегуляторы, термостаты. Но при их выходе из строя может произойти страшная авария. Кипящая вода разорвет бак бойлера. Хорошо, если в такой момент рядом не окажется людей. От этого спасает только предохранительный клапан. Через него излишки воды сливаются из бака наружу.

Это нехитрое устройство препятствует возврату горячей воды из бака в водопроводную сеть. Оно предохраняет бак бойлера от гидроударов при скачках давления в системе. Через специальное отверстие в обратном клапане можно при необходимости слить воду из бака для производства ремонта или профилактики устройства. Большинство клапанов можно отрегулировать, изменив степень сжатия пружины.

При его нажатии седло освобождается от тарелки и открывается дренажное отверстие. Для исправной работы дренажа требуется периодически проверять и прочищать его отверстие.

Чем грозит отсутствие предохранительного клапана

Итак, если элемент, который закрывает обратный поток подачи влаги в бак, отсутствует, то бойлер даже при наличии стабильного давления нормально работать уже не будет. При повышении температуры начинает увеличиваться давление воды, а вследствие этого оно рано или поздно превысит напор ее подачи. Поэтому горячая вода начнет сбрасываться в водопровод или на унитазный бачок, затем в водонагреватель будет поступать холодная вода, а нагревание будет продолжать идти, при этом будет впустую растрачена электроэнергия.

Также при отсутствии клапана может резко упасть давление воды водопровода, такое часто бывает по ночам, когда при ремонте отключается холодная вода. Таким образом, слив воды с водонагревателя может спровоцировать перегорание тэна.

Стоит сказать, что огромной ошибкой в данной ситуации является установка обратного клапана, ведь водонагреватель может сломаться или выйти из строя в любой момент. А если еще материал, из которого он сделан, не слишком прочен, то при обычном открытии водопроводного крана давление бака упадет, точка кипения воды установится на уровне ста градусов, а это спровоцирует поток пара, который может привести не только к повреждению бака водонагревателя, но и к большому взрыву.

Поэтому если вы собираетесь установить предохранительный клапан, учтите следующее:

• при сбрасывании остатков воды при нагреве следует удерживать параметры зоны нормального ее давления;
• старайтесь не допустить обратного оттока жидкости из бойлера;
• обязательно сглаживайте гидроудары, а также скачки давления водопровода.

Течет из клапана? Что делать?

Если из предохранительного клапана для бойлера капает или течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Когда беспрестанно течет или без нагрева, то:

• слишком высокое давление;
• предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Установка. Куда ставить?

Дабы бойлер работал без проблем, установка предохранительного клапана – необходимость. Многие производители комплектуют водонагреватели фирменными клапанами. В случае если его нет, необходимо купить. Выбирать надо, исходя из допустимого давления. Эта информация указывается в инструкции.

Монтаж выполняется, как с использованием переходников, так и без них. Придется следовать определенным правилам.

Элемент обязательно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.

Правильное размещение клапана – между запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а потом на него накручивается кран.

Монтаж элемента осуществляется исключительно с учетом направления стрелок. Каждое соединение обрабатывается герметиком.

Резьба затягивается плотно во избежание протеканий в будущем. Но слишком напирать не стоит, так как можно сорвать резьбу или повредить корпус из бронзы.

Установка предохранительного клапана для бойлера не всегда проходит по одному алгоритму, так как водонагреватели отличаются друг от друга, как и клапаны. Многие модификации оснащены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу  ослабления/подтягивания прижимной пружины. Нужно понимать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные попытки отрегулировать.

Дабы проверить качество установки клапана — набирается вода. При появлении течи можно попытаться слегка затягивать резьбу, пока не перестанет капать. Если течь сильная, придется переделывать.

Для чего нужен?

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора.

При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться.

Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв.

Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Он еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста.

Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Для чего нужен?

Данный элемент водонагревателя призван обеспечить безопасность устройства в случае перепадов давления, возникающих в процессе эксплуатации. Жидкие теплоносители при нагревании имеют свойство расширяться. Если ее температура превысит 80-90°, то ее объемы увеличатся до 3%. Таким образом, в классическом нагревателе в 50 л необходимо куда-то девать 1,5 л воды. Основной принцип работы предохранительного клапана для бойлера – это сброс лишних объемов горячей воды.

Если не установить защиту, о правильном функционировании водонагревателя можно забыть, даже при соблюдении остальных рекомендаций по эксплуатации. Рано или поздно, произойдет выход на пределы напора подачи, и излишки теплоносителя будут выводиться в пространство водопроводных труб или в унитазный бак. Это не только энергозатратно, но и приводит к неприятностям со временем.

Для чего нужен предохранительный клапан на бойлере?

Клапанным элементом осуществляется выпуск избыточной жидкости в автоматическом режиме, и обеспечивается остановка выведения воды в условиях нормализации показателей рабочего давления.

Внешне, предохранительное клапанное устройство представлено корпусом с латунным покрытием. Внутренняя часть включает в себя пару пружин и запорные элементы.

Стартовый пружинный механизм располагается во внутренней части проточного канала. Обладая функцией обратного клапана, такой элемент предотвращает обратное перетекание воды в трубопроводную подающую систему.

При повышении водяного напора происходит отход пружинного устройства, что обеспечивает беспрепятственное поступление воды в накопительный резервуар. После полного заполнения бака и при двухстороннем выравнивании показателей давления, запорное устройство перекрывает отверстие, что предотвращает обратный заброс водяного потока в трубопроводную магистральную систему.

Предохранительный клапан на подводке к бойлеру

Второй пружинный механизм располагается на отводной части устройства, а функция такого элемента представлена водяным сбросом в условиях повышения показателей давления.

В такой ситуации давление, возникающее в трубопроводе, способно преодолевать жесткость пружины, что вызывает её сжатие и открытие запорным элементом отверстия для водяного потока.

Установленный на бойлер предохранительный клапан

Применение предохранительного клапанного устройства защищает накопительный бак от разрыва, предотвращает заброс горячей воды из водогрейного оборудования в водопроводную систему, сглаживает перепады давления, обеспечивает сброс избыточной воды при критическом уровне давления и температурного режима. Кроме всего прочего, посредством клапана выполняется слив воды на стадии обслуживания и ремонта бойлера.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

• предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
• сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
• сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
• возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Выбор

Чаще всего все современные водогрейные приборы реализуются с уже установленной системой защиты в виде предохранительного клапана, обладающего определенными параметрами

При самостоятельном приобретении устройства следует обратить самое пристальное внимание на особенности резьбовой части, а также максимальные показатели рабочего давления

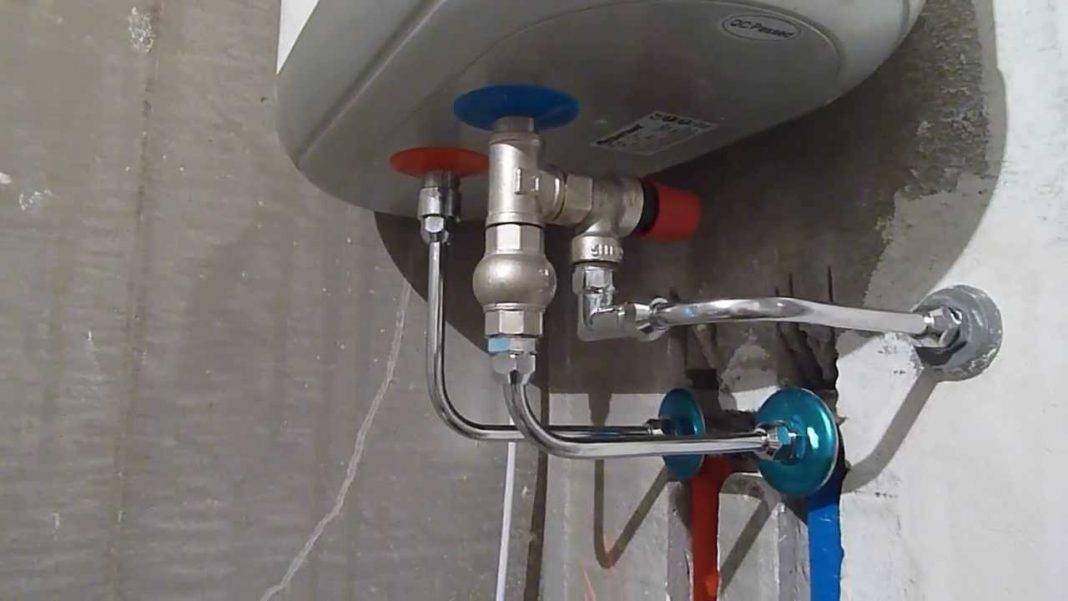

Установленный клапан

Каждый клапан рассчитан на определенный уровень давления, который обязательно указывается в техническом паспорте оборудования

Также необходимо принимать во внимание общий объем резервуара. Выпускаемые защитные системы могут иметь порог срабатывания от 6 до 10 Бар

При неправильном выборе или ошибочной установке предохранительного клапана может наблюдаться постоянное вытекание жидкости или очень сильный перегрев водогрейного оборудования.

Течь воды с клапана

Течь воды – обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

• неправильно отрегулирована жесткость пружины;

• слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана – редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Разновидности

Предохранительное клапанное устройство, устанавливаемое на бытовом водогрейном оборудовании, чаще всего бывает представлено тремя основными группами:

1. Защитные устройства для водонагревателей объёмом не более 50 л. в виде одноразовых клапанов. Особенностью является наличие неразборной конструкции, дешевизна и достаточно короткий срок эксплуатации. Однако, некоторыми очень известными производителями бойлеры комплектуются клапанами более высоких качественных характеристик.
2. Устройства для водонагревателей объёмом не более 200 л., отличающиеся предохранительным клапаном на 7 Бар, обратным клапаном и запорном шаровым краном, а также специальной насадкой для подключения к канализационной системе.
3. Устройство безопасности для водогрейного оборудования объёмом более 200 л представлено обязательными элементами в виде редуктора давления, крана, обратного и предохранительного клапана со сливным штуцером.

Полностью разборные защитные клапаны снабжаются специальными контрольными точками, которые облегчают диагностику и обслуживание водогрейного оборудования.

Очень многие американские производители устанавливают, как правило, на своё водогрейное оборудование клапанные устройства закрытого типа с отсутствием визуального контроля работы.
