Дополнительные функции
Современные шкафы управления насосным оборудованием могут решать также еще несколько задач:
- Контролировать уровень воды в скважине или резервуаре и принимать адекватные меры в случае ее недостачи.
- Фиксировать скачки давления и регулировать оптимальные параметры рабочего режима.
- Включать насосы по очереди, чтобы обеспечить их равномерную загрузку.
- Автоматически вводить в работу запасной агрегат при выходе из строя основного насоса. Решение о подобных действиях принимает интеллектуальная система.
- Вводить автоматически в работу посредством функции плавного пуска один или несколько агрегатов в соответствии с требуемым режимом, когда при пиковых нагрузках мощности одного насоса недостаточно.
- При снижении нагрузки – автоматически отключать дополнительные агрегаты.
Схемы подключения шкафов управления насосами
Сборка шкафа управления осуществляется в соответствии с электронно-техническими схемами, определяющими конфигурацию и функциональность щита. Наиболее простой является схема подключения одного насосного агрегата. Модели ШУН-0.18…ШУН-15 производства «Рубеж» являются типичными шкафами управления. Имеется 19 базовых исполнений с электродвигателями 0,18-110 КВт. Основные элементы:
- автоматический переключатель;
- источник резервного питания;
- реле защиты;
- контроллер;
- контактор.
Щит предусматривает несколько режимов – «Автоматический», «Ручной», «Отключен».
Ручное регулирование работой насосного агрегата осуществляется с фронтальной панели, а автоматическое происходит по сигналам от реле. На панели также имеются индикаторы состояния.
Реле давления воды для насоса неисправности
Реле давления из-за постоянной работы, несмотря на небольшое количество деталей, подвергается быстрому износу. А зависимости от того какое реле, автоматическое или механическое, различаются следующие неисправности.
| Автоматическое реле давления воды для насоса | Механическое реле давления воды для насоса |
Не работает мотор | |
| Проверяется, есть ли ток в сети, в каком состоянии проводка до насосного оборудования. Надо открыть крышку у реле и провести визуальный осмотр контактов. При неисправности контактная группа должна быть полностью заменена. Если перегорела обмотка мотора, то данная часть также должна быть заменена. | Проверяется целостность и расположение контактов в реле. Чаще всего контактная группа заклинивается в определенном положении из-за загрязнения. Очищение подвижных частей. |
Неравномерная работа станции (включается и выключается) | |
| Нагар на контактах реле | Мембрана и отверстия штуцера загрязнены, пружины в ржавчине. Подвижные части очищаются и смазываются, в последующем производится регулировка реле. |
Защита от холостого хода
Реле давления защищает насос от холостого хода и позволит начать работу насосного оборудования только после того, как появиться определенное количество вода в скважине.
Работа в холостую может быть установлена, опираясь на следующие показатели:
- по давлению, отраженном на манометре;
- по количеству воды, поступающей по системе водоснабжения.
Реле давления воды не отключает насос
Нижний уровень давления устанавливается гайкой на большой пружине, а верхний – гайкой на пружине меньшего размера. Необходимо отрегулировать все показатели.
Также одной из причин не отключения насоса является скопившиеся механические частицы в реле.
Для устранения необходимо снять крышку реле, осмотреть внутреннее состояние и о произвести очистку элементов, в случае необходимости.
Перед первым включением.
Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.
Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.
Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.
Установка погружной помпы и ее подключение
Возможны 2 варианта монтажа — через оголовок в кессоне, где находится все оборудование, или посредством адаптера. Тогда автоматика размещается в здании. Ее выбирают исходя из модели насоса для воды. К недорогой отечественной или китайской покупают такую же систему управления — с этими помпами возможности продвинутой автоматической системы полностью не реализуются. Для фирменных моделей необходимы соответствующие автоматические модули.
Подключение производится по линейной схеме обвязки. Начинают с гидроаккумулятора, если он используется:
- подматывают на резьбу фум-ленту, устанавливают «американку»;
- к ней подсоединяют переходник;
- к нему — манометр и реле;
- через фитинг трубу крепят одной стороной к переходнику гидроаккумулятора, другой — к насосу.
Дальше приступают к подготовке помпы:
- присоединяют подающий шланг;
- закрепляют на корпусе страховочный трос;
- его и кабель хомутами фиксируют на шланге;
- опускают в скважину.
Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, затем закрывают. Смотрят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Включаться помпа должна при падении давления до 1,5 атм.
Как подключить реле
В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.
Подключение к трубопроводу
Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.
Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.
Присоединение к электросети
Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.
Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.
Настройка
Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.
Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.
Настройка РД – работа несложная, ее можно выполнить самостоятельно.
Техническая поддержка и сервисное обслуживание
Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.
Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.
Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ
Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.
Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.
Комплект насосной автоматики: что в него входит?
Для скважинного насоса обычно применяют индивидуальный блок автоматического управления. Так как система этого водоснабжения построена несколько иначе. Таким образом в основу этой конструкции входит:
- распределительный коллектор — это небольшой агрегат, который поставляет воду ко всем заявленным точкам водозабора в системе;
- — автоматическое приспособление, регулирующее возможность включения и отключения насоса от сети при перепадах давления;
манометр — измеритель давления с понятным циферблатом, который может быть механическим и электронным.
В большинстве случаев, потребители выбирают уже готовый комплект, но всегда присутствует возможность приобрести каждую деталь отдельно, с целью в последствии сделать крепление защитного автоматического механизма самостоятельно.
Установка реле и вспомогательных элементов
В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование.
В основном это трехходовые детали, с диаметром ¼ дюйма.
Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы
Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:
- Посредством основного отверстия выхода прибор подсоединяется к компрессору.
- К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
- Каналы, что не используются для соединения, обязательно закрываются заглушками.
- Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.
Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.
Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена
Во-вторых, подача электричества к двигателю должна быть прекращена
Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.
Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)
Изготовители предоставляют владельцам автономных источников готовый комплект помпового оборудования, облегчающий поставку воды к дому. Допускается приобретать блок автоматики отдельно в качестве дополнительного оснащения. Альтернативные названия устройства – станция управления, гидроконтроллер.
Электроника предназначена для защиты работающего насоса от следующих факторов:
Подключение скважинного насоса к электропитанию с блоком управления.
- эксплуатации в режиме «сухого хода» при отсутствии воды в скважине;
- перепадов напряжения;
- прекращения водозабора;
- перегрузок в сети.
С помощью управляющего блока обеспечивается плавный пуск и остановка помпового агрегата.Гидроконтроллер поддерживает постоянное давление требуемой величины в системе водоснабжения.
Особенности установки станций контроля
Все без исключения исполнения ШУН являются сложными устройствами, работающими от электрической сети, а это значит, что устанавливать, вводить в эксплуатацию, обслуживать и ремонтировать оборудование необходимо согласно инструкции производителя. Правила, изложенные в инструкциях различных моделей, могут отличаться, так как конструкции механизмов и технические характеристики также различны.
Несколько общих важных правил:
- Монтаж производится в зоне, защищенной от взрывов.
- Температура и влажность в помещении должны соответствовать параметрам, обозначенным производителем (например, температура от 0ºС до +30ºС).
- Подключение электрооборудования должно производиться лицом, имеющим специальный допуск.
- Параметры ШУН должны совпадать с параметрами всего подключаемого оборудования.
- Монтаж выполняется согласно принципиальным схемам, приведенным в приложении к инструкции.
- Сечение кабеля должно совпадать с данными, указанными в инструкции.
Бытовые станции управления, расположенные в частном секторе, подчиняются тем же требованиям, что и производственные пункты контроля. Их необходимо установить в сухом и теплом месте, удобном для обслуживания. Это может быть цокольный этаж, специально отведенное помещение, пристройка к дому или защищенная подсобка.
Подключение
Рассмотрим, как подключить реле давления (электросхемы см. ниже). У данных блоков для подключения воды предусмотрен нестандартный вход. У реле бытового типа, как правило, вход четырехдюймовый, профессиональные же устройства могут снабжаться входом большего размера. По этой причине в первую очередь желательно позаботиться о переходнике.
До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, называемая в народе «елочка». Данный переходник представляет собой латунный кусок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец подключается к входному патрубку насоса. Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования.
В настоящее время все выглядит несколько сложнее. У современных насосных агрегатов реле вкручивается непосредственно в оборудование, либо в места, которые на первый взгляд меньше всего подходят для этого.
В первую очередь насос подключается к источнику воды, после – к электропитанию. Регулировка и настройка – это уже завершающий, третий этап работы.
Подключение системы управления к насосной станции
Для введения автоматической системы для насоса в эксплуатацию, должны быть произведены такие действия:
- сборка конструкции;
- подсоединение гидробака;
- крепление реле номинального давления;
- подача электрического питания (иногда не требуется);
- настройка пороговых значений давления;
- тестирование и дополнительная настройка (если необходима).
Обращаем ваше внимание, что некоторые датчики давления не настраиваются вручную, а работают так, как это установлено производителем. В подобной ситуации, вам необходимо делать выбор блока непосредственно вместе с насосной станцией
Выбор реле
При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.
К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.
Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками
Подключение скважинного насоса к электропитанию через реле давления
Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.
Принцип действия системы водоснабжения дома при подобном способе подключения следующий:
- реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
- прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
- отключение помпы производится при достижении верхнего предела давления в накопительной емкости.
С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.
Схема подключения
Схема подключения.
Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.
Правила настройки
Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:
- Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
- С помощью малой пружины – установить разницу между давлением включения и выключения.
Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.
Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.
- Устанавливают значения рабочего давления в гидробаке.
- Включают насос.
- Осуществляют подачу воды в емкость до достижения значений нижнего давления.
- Отключают насос.
- Вращают малую гайку до тех пор, пока насос не начнет работать.
- Ждут наполнения емкости водой и отключают насос.
- Открывают воду.
- Начинают вращать большую пружину для установки давления включения.
- Включают насос.
- Заполняют емкость водой.
- Корректируют положение малой пружины регулировки.
Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.
- Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
- Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
- При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
- Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
- Давление воздуха в емкости не должно опускаться ниже 0,8 атм.
Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.
Гидроаккумулятор
Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.
ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.
При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.
Роль гидроаккумулятора
Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.
В чем важность устройства:
- именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
- обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
- создает резерв, затребованный при сглаживании напора и при перерасходе.
Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.
Место расширительного бачка в схеме с глубинной помпой:
Расположение гидроаккумулятора в схеме с насосной станцией:
Расчет гидробака
Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.
Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:
- нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
- большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
- высокий напор любит не вся сантехника, повышается риск протечек;
- слишком большой запас чреват застойными явлениями в баке.
Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.
Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.
Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.
Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.
Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.
Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:
- исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
- исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.
Автоматика для насоса: что учитывать при выборе
При выборе автоматики для скважины с погружным насосом или же для колодца стоит принять во внимание два основных фактора:
- техническое состояние источника воды;
- функциональность, производителя и цену автоматики.
Что касается последнего, то паритет цены и качества – одно из основных условий, влияющих на выбор. Можно приобрести дешевый и малогабаритный китайский прибор, но следует понимать, что срок его эксплуатации будет ограниченный – 1-2 года при несложных условиях эксплуатации. Чаще всего к таким вариантам необходимо дополнительно покупать и устанавливать манометр.
При выборе автоматики для насоса нужно обращать внимание на техническое состояние источника воды, функциональность и цену изделия
Дорогие многофункциональные блоки оснащаются электронными системами, что обеспечивает более точный контроль за работой насоса. Если насос с гидроаккумулятором, то сама автоматика обойдется дешевле, чем модели для агрегатов без гидробаков. Дешевый китайский вариант для систем без гидроаккумулятора подыскать не получится.
При выборе автоматики важно также учесть состояние водяного пласта. Если уровень не уменьшается при значительном заборе воды, то совсем не обязательно приобретать устройство с функцией защиты от сухого хода
Вода – источник жизни
И как все ценное и важное, требует внимания, бережного и разумного отношения. Как только источник начинает иссякать, теряется комфортность
Проблемы всегда легче предупредить, чем решать, мучительно избавляясь от последствий. Правильно подобранная и установленная автоматика – залог стабильного водоснабжения.
Правила подбора оборудования

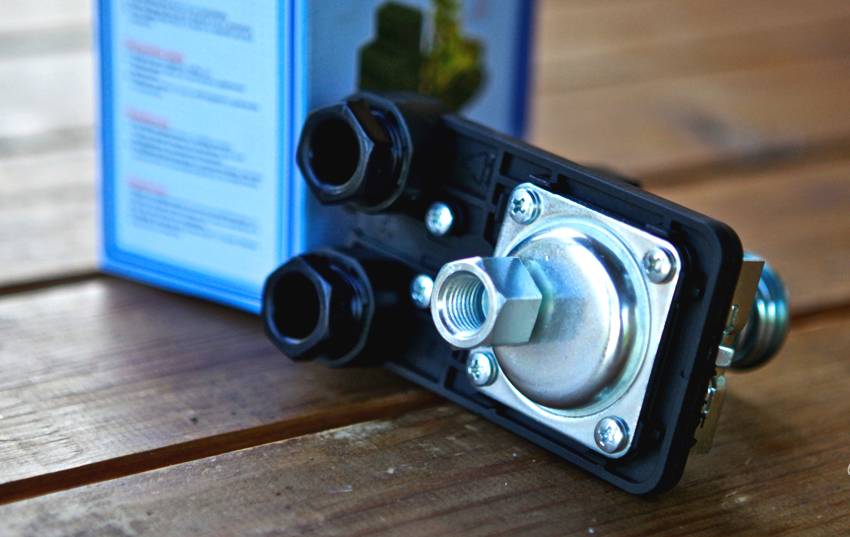

Для автономных систем водоснабжения следует выбирать реле бытового назначения
Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения
Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему. Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.
Стандартная комплектация шкафа управления насосами (ШУН)
Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:
- Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
- Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
- Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
- Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
- Датчик температуры – предохраняет оборудование от перегрева.
- Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.
Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.
