Устройство и расчет системы ливневой канализации

Обустройство дождевой канализации: правила и рекомендации

Основная цель расчета ливневой канализации – определение диаметра и уклона трубы в соответствии с объемом атмосферных осадков, выпадающих в конкретной местности. При недостаточной пропускной способности трубопровода существенно снижается эффективность канализационной сети, что увеличивает вероятность затопления территории во время обильных дождей.

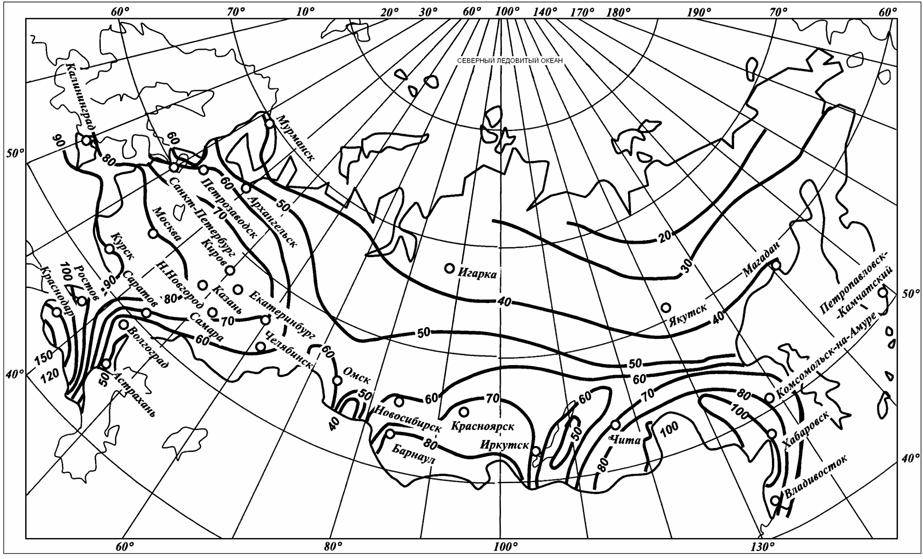

Карта интенсивности дождя для определения коэффициента q20

Расход воды при напорном режиме

Для гидравлического расчета сети дождевой канализации необходимо сделать поправку на коэффициент заполнения свободного трубопровода при возникновении напорного режима (β). Таким образом, расход дождевых вод рассчитывается как

Q = Qr·β

Коэффициент β определяется по таблице:

Показатель продолжительности дождя n	0,7	0,6	0,5	0,4
Значение коэффициента β	0,65	0,7	0,75	0,8

В свою очередь параметрn зависит от географического расположения объекта:

Район	Значение параметра n
Побережье Баренцева и Белого морей	0,4
Север Европейской части РФ	0,48
Центр и запад Европейской части РФ	0,59
Западный склон Урала	0,59
Низовье Дона и Волги	0,57
Нижнее Поволжье	0,66
Средняя Сибирь	0,47
Восточная Сибирь	0,52
Западная Сибирь	0,58
Алтай	0,48
Побережье Охотского моря	0,31

Если уклон местности составляет 1-3 см на 1 м, тогда коэффициент βнеобходимо увеличить на 15%. При большем уклоне данный параметр принимается равным 1.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Как рассчитать производительность системы

Успех работы ливневой канализации обуславливается точным диаметром труб для отвода воды.

Также следует отметить, что размеры труб прямо связаны со средним осадочным объемом, который нужно отвести от определенной площади.

Используя следующую формулу, можно рассчитать стоки ливневки:

Q=q20*F*Ψ

где:

• Q – общий вычисляемый объем отводимой воды.
• q20 – коэффициент интенсивности осадков, который исчисляется в литрах на гектар площади за одну секунду времени.

Эти величины рассчитаны на базах многолетних опытов гидрометеорологического центра для каждой конкретнойтерритории.

Значение этих данных узнается в местных природоохранительных, архитектурных или метеослужбе. Также можно использовать графическую схему, приведенную в упомянутом документе СНиП.

F – площадь участка, где производится водосбор. Величина считается в гектарах. Для скатных крыш площадь будет определяться в горизонтальном положении проекции.

Ψ – это поправочный коэффициент, который учитывает способности впитывания того или иного материала, выступающего в качестве покрытия. Для частных домовладельцев следует запомнить несколько его вариантов:

• Кровля дома — 1,0
• Бетонированные участки — 0,85
• Асфальтовые покрытия — 0,95
• Открытый грунт, дерн, газоны — 0,35
• Трамбованное щебеночное покрытие — 0,4

Расчет необходимо производить для всех участков, которые обслуживаются определенным дождеприемником. Полученное значение с помощью определенной таблицы (она предлагается ниже) позволяет определить дальнейшую величину, а именно, узнать, каков минимальный диаметр трубы для водоотвода.

Для площадей с трубопроводами, которые собирают влагу из нескольких дождеприемников, объемы ливневых стоков складываются, для коллекторов же – стоит учитывать воду, собранную со всей территории площадки.

Многолетний опыт показывает, что среднестатистический загородный дом с наличием приусадебного участка должен обладать размером труб для водоотвода от 110 до 150 мм, а для коллектора хватит 200 мм.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Расчет ливневой канализации

Расчеты производительности системы

Первое, что нужно сделать, начиная расчет ливневки, это вычислить максимальный расход воды, с которым ей предстоит справляться. Он выполняется по простой формуле:

V= q20 x S x D,

где:

• V – максимальный расход воды при водоотводе;
• q20 – максимальная интенсивность осадков,  л х га/с, справочная величина;
• S – Площадь кровли, га;
• D – коэффициент влагопоглощения материала поверхности, справочная величина.

Интенсивность осадков выбирается для конкретной местности из справочника строительных норм и правил 2.04.03-85 (СНиП ливневка).

Максимальная интенсивность осадков (q20) определяется в зависимости от местоположения

Коэффициент влагопоглощения для разных типов поверхностей и примененных материалов, имеет различное значение. Ниже приведена таблица для основных видов покрытия.

Вид материала	Коэффициент влагопоглощения D
Кровля	1.0
Асфальтобетон	0,95
Цементобетон	0.85
Щебень	0.4
Щебень с битумом	0.6

Выбор сечения труб

После выполнения расчетов необходимо выбрать диаметр трубы по таблице:

Уклон/ Диаметр, мм	100	150	200
0 – 0.3	3.89	12.21	29.82
0.3 – 0.5	5.02	15.76	38.50
0.5 – 1.0	7.10	22.29	54.45
1.0 – 1.5	8.69	27.31	66.69
1.5 – 2.0	10.03	31.53	77.01

Если все же принят к исполнению конвертный способ водоотведения, то диаметр трубы стояка рассчитывается исходя из суммарных расходов всех входящих потоков. Лотки для ливневки, воронки и другие элементы подбираются исходя из общей схемы, как и  решетка для ливневки.

Элементы ливневой канализации: 1-дождеприемник; 2-дождевой колодец; 3-лоток; 4-трубы.

Принцип устройства, что у наземной, что у кровельной составляющих одинаков, отличаются только материалы и способы монтажа.

Виды ливневых канализаций

На данный момент существует три типа ливневых канализационных систем:

• линейная канализация;
• закрытая канализация;
• точечная канализация.

Точечные ливневые системы

Точечная система

Представленная канализационная система состоит из большого количества дождеприемников, которые соединяются посредством труб небольшого диаметра. Для увеличения срока эксплуатации подобной системы необходимо устанавливать специальные фильтры на дождеприемники, которые называются пескоулавливателями, а также металлические сетки для более крупного мусора.

Линейные ливневые магистрали

Линейная система

Линейные канализационные системы представляют собой несколько канавок, по которым и осуществляется отвод дождевых вод с земельного участка. Главной особенностью такой магистрали является необходимость ее установки под наклоном.

Ливневая закрытая магистраль представляет собой несколько приемников дождевой воды, которые соединяются магистралями, и трубой для отвода сточных вод в специальный коллектор.

Подобная система предполагает наличие ревизионного колодца, диметр которого должен составлять как минимум 1 метр.

Важно знать! Все нюансы обустройства канализационных систем внешнего типа собраны в СНиПе2.04.01-85. Обязательно прочтите данный документ перед началом всех работ.. Если во время монтажа канализационной системы выяснилось, что не получится уложить магистрали под наклоном, то такая система должна быть оснащена несколькими насосами для транспортировки жидкости

Если во время монтажа канализационной системы выяснилось, что не получится уложить магистрали под наклоном, то такая система должна быть оснащена несколькими насосами для транспортировки жидкости.

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Уклон канализационных труб в частных домах

Замена канализационных труб в квартире должна начинаться с ознакомления с существующими рекомендациями. Проектирование и строительство основывается на выполнении строительных норм и правил (СНиП). Нормы СНиП устанавливают минимальные уклоны канализационных труб, применимые для внутренней и наружной системы водостока.

Слишком большой угол наклона канализационной трубы приведет к увеличению скорости вытекания жидкости. При этом твердые примеси и частицы будут оседать на внутренней поверхности водостока, что со временем приведет к застоям, срывам сифонов и распространению неприятных запахов. В квартирах иногда сложно соблюсти требуемые уклоны для канализационных труб. Случается так, что, какой бы наклон не был, он не всегда является достаточным. В таких случаях используют вертикальную прокладку.

Какой бы ни был проект, существующие нормы и параметры лучше не превышать. Для уточнения правильности определения в частном доме углов наклона канализационных труб лучше обратиться к специалисту.

В многоэтажных домах канализационные трубы располагают не только горизонтально, но и вертикально

Важность правильных расчетов при проектировании системы ливневой канализации

При неверно смотированной системе водоотвода может произойти затопление участка

Крайне важно придерживаться рекомендуемых СНиП норм заглубления и уклона ливневки. Если пренебречь точными расчетами, это грозит следующими проблемами:

• плохой отток дождевой/снежной воды и как результат заболачивание участка;
• образование застоев влаги и мусора в виде ила, песка, земли на конкретных участках канализации;
• выталкивание проложенных труб из-за склонности грунта к пучению;
• необходимость проведения сложных ремонтных работ по прочистке линии водоотвода;
• промерзание труб или лотков канализации в морозы, а отсюда и возможный разрыв дрен;
• риск выполнения демонтажа всей системы и её новая прокладка.

Что говорит СНиП про глубину залегания труб

Может показаться странным, но по этому поводу в документации нет каких-либо определенных указаний. Здесь СНиП скорее рекомендует, нежели указывает. В целом, все сводится к тому, чтобы сочетать такие факторы при определении глубины закладки трубы, как степень промерзания почвы, пролегание водоносной жилы, а также опора на личный опыт мастера. Впрочем, можно все-таки опираться на следующие общие рекомендации:

• трубы с диаметром меньше 50 см должны быть углублены на глубину не менее 30 см от места промерзания грунтов;
• если труба имеет диаметр от 50 см, то эта глубина должна быть увеличена до 50 см.

Подготавливая траншеи необходимо  учесть уровня промерзания грунта, а так же приплюсовать к нему толщину песчаной подушки на дне. При таких показателях прокладка труб ливневой канализации самая оптимальная.

Однако в любом случае глубина должна составлять не менее 70 сантиметров, если считать от поверхности почвы до крайней верхней кромки трубы. В том же случае, если по каким-то объективным причинам укладка в грунт на заданную глубину невозможна, допускается и прокладка на меньше глубине – но при этом необходимо озаботиться о дополнительной защите канализационной трубы от внешних механических воздействий.

Величина минимального уклона ливневой канализации по СНиП

Перед устройством ливневки обязательно осуществляется точный расчет. Это необходимо для того, чтобы составить точную схему прокладки трубопровода, а также определить, в каком количестве требуется материал.

Минимальный уклон ливневой канализации по СНиП

Итак, минимальный уклон ливневой канализации СНиП зависит от диаметра прокладываемых труб.

Есть специальная таблица, в которой прописаны величины уклона для труб разного сечения, так же вы можете воспользоваться онлайн-калькулятором для расчета уклона канализации.

Если взять усредненные значения, то можно определить, что:

• труба DN 110 должна идти с уклоном где-то 20 мм на 1 м;
• DN 150 — это значение уменьшается до 8-10 мм;
• DN 200 — необходимый уклон составляет 7 мм на каждый погонный метр.

Если используются трубы с диаметром 50 мм, то для них оптимальный перепад должен быть не более 30 мм/м. Таким образом, обеспечивается оптимальная скорость водоотведения.

Глубина заложения ливневой канализации, согласно СНиП

Глубина заложения ливневой канализационной системы также прописана СНиПом, но это больше похоже на рекомендации.

Глубина залегания определяется в зависимости от климатических условий конкретного региона.

Например, сбор труб меньше DN 500 осуществляется на глубине не менее 300 мм от уровня промерзания грунта. Чем больше диаметр, тем глубже укладываются трубы.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

1. Очистка водостоков на кровле.
2. Очистка приемников от ила.
3. Очистка наземных водостоков.

Ливневка своими руками

Монтаж

После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам. Трубы крепятся к стене хомутами.

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.

Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.

Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.

После того, как произошло соединение труб с водным приемником, он накрывается решеткой.

К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.

Отвод воды

Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:

В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю

Смотровой (дренажный) колодец

Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня. От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт. Наружная ливневая канализация может устанавливаться двумя способами.

Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.

В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный

Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме. Все лотки укладываются под уклоном, как и трубы

Для монтажа лотков потребуется организовать траншею размером больше желоба

Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.

Укладка начинается с самой высокой точки

Лотки между собой соединяются, швы обрабатываются герметиком.

Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.

Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.

Вода из поверхностной ливневой канализации отводится в водоем или накопитель.

В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.

Классификация ливневой канализации

Системы классифицируют на основе способа отведения воды и типа конструкции.

Виды систем по способу отвода вод

С учетом этого параметра выделяют такие типы ливневой канализации:

Смешанная система ливневой канализации.

• Закрытые. Отличаются самым сложным строением. При неправильном выполнении гидравлического расчета система функционировать не будет. Вода попадает в лотки и дождеприемники, после чего перемещается по ряду каналов. Попадая в самотеки, жидкость направляется в коллектор и выводится за пределы участка. Монтаж таких сооружений целесообразен на центральных городских улицах.
• Открытые. Осадки попадают в лотки, расположенные под уклоном, направленным к коллектору. Лотки защищают решетками.
• Смешанные. Система сочетает компоненты 2 типов, что снижает затраты на устройство канализации. Водоотводящие каналы формируются из труб сечением 10-15 см.

Виды по типу водоотводов

Существует 2 типа дренажа:

• Линейный. Дождеприемники такого типа монтируются для сбора осадков с больших территорий, например автомобильных стоянок или дорог.
• Точечный. Небольшие дождеприемники объединяют трубами. Элементы размещают на проблемных участках.

Линейные канализационные системы представляют собой несколько канавок, по которым осуществляется отвод дождевых вод с земельного участка.

Расчет максимальной производительности системы

В соответствии с указаниями СНиП, основополагающим параметром, что необходимо подсчитать для правильного монтажа ливневой канализации, является максимальный расход жидкости. Формула для вычислений приводится СНиП и является следующей:

V = q20 * S * D, где

V — максимальный расход жидкости;
q20 — интенсивность осадков в заданной климатической зоне (это справочная величина, значение которой необходимо брать из таблиц, что находятся в СНиП);
S — площадь крыши;
D – коэффициент поглощения влаги материалом.

Коэффициент влагопоглощения – это справочная величина, что зависит от материала кровли или другой поверхности (битум, щебень, асфальтобетон, цементобетон). Значение величины влагопоглощения для того или иного материала также находятся в своде правил СНиП.

Тип ливневой канализации

В зависимости от типа прокладки каналов ливневка может быть:

• линейной;
• точечной;
• смешанного типа.

Линейная состоит из поверхностных желобов, размещённых вдоль дорожек и накрытых декоративной решёткой. Желоба могут быть выполнены самостоятельно из бетона, а также собираться из покупных изделий — стальных, бетонных или пластиковых, составленных в линию с герметизацией стыков. Разветвлённость желобов может быть значительной, собираясь отдельными рукавами от построек и дорожек в общий коллектор.

Линейный водоотвод

Точечная канализация означает одиночный приёмник от каждой водосточной трубы, перекрытый решёткой, после чего вода попадает в трубопровод подземной канализации. Трубы от отдельных точечных водоприёмников также собираются в одну магистраль.

Точечная ливневая канализация

Смешанный тип применяется, если наряду с линейной сетью есть необходимость выполнения отдельных точечных водоприёмников, расположенных в стороне от открытых желобов.

Комментарии специалистов

«Не каждый может рассчитать точно все необходимые параметры будущей канализационной системы. Но это сделать необходимо. Чем точнее будут расчеты согласно нормативам СНиП – тем лучше будет и работать сама канализация. И мелочей в этом деле быть не может. Поэтому в случае затруднения лучше всегда обратиться за помощью к специалистам».

Мастер-монтажник канализационных систем,

Константин

«Для того, чтобы можно было максимально точно рассчитать все параметры системы согласно СНиП, заказчик должен предоставить максимально возможное количество исходных данных. Сюда можно включить такие показатели, как:

• сведения о геологических работах и изысканиях на участке;
• подробный план местности и план застройки участка;
• данные о близлежащих водоемах;
• климатические условия данной местности с информацией о глубине промерзания грунта;
• среднее за год число осадков и максимально возможный уровень осадков;
• а также пожелания заказчика относительно водосброса или аккумуляции воды.

Конечно, для частного владельца небольшого земельного участка столь подробной отчетности и не потребуется, тем не менее, повторюсь: чем больше исходных данных будет получено исполнителем – тем точнее будут проделаны и сами расчеты».

Проектировщик ливневых канализационных систем,

Александр.

В некоторых случаях все проектные работы и согласование самого проекта с инстанциями на себя берут компании-исполнители. Таким образом, заказчик избавлен от необходимости что-либо считать самостоятельно, застрахован от ошибки, ему не придется «обивать пороги» кабинетов с тем, чтобы «выбить» то или иное разрешение.

Сергей.

https://youtube.com/watch?v=YGnNGMJSi5o

Ливневка своими руками

Монтаж ливневой канализации можно выполнять самостоятельно или с привлечением квалифицированных специалистов. Вызов мастера сохранит время и физические силы, ведь необходимо провести приличный объем земляных работ. Однако ливневая канализация своими руками поможет сэкономить финансы, которые никогда не бывают лишними, а сложного ничего в монтажных работах нет. Низкий уровень закладки трубопровода – еще одна резонная причина произвести монтаж ливневой канализации самостоятельно.

Строительство ливневой канализации можно условно разделить на несколько этапов. Ключевыми из них являются:

1. Проведение предварительного расчета и нанесение схемы расположения всех элементов системы.
2. Выкапывание траншей.
3. Монтаж трубопровода.

Обустройство ливневой канализации

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Здесь показатели являются следующими данными:

• Q — средний объем дождевой или талой воды. который необходимо будет отводить с участка;
• q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
• F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
• Ψ — коэффициент поправки. который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

• Кровли любого типа — коэффициент равен 1;
• Площадки и дорожки из асфальта — коэффициент 0,95;
• Для площадок и объектов из бетона — коэффициент равен 0,85;
• Для щебня с примесью битума — коэффициент 0,6;
• А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Величина минимального уклона ливневой канализации по СНиП

Немаловажным критерием устройства ливневки является уклон системы. При его соблюдении дождевая вода уходит самотеком в сторону приемника. Минимальные уклоны ливневой канализации по СНиП 2.04.03-85 меняются в зависимости от внутреннего сечения трубы. Регламент выглядит таким образом:

• Для системы водоотведения с трубами/желобами диаметром 20 см и более допустимый уклон на каждый погонный метр ливневки равен 7 мм.
• Если для монтажа канализации используют лотки/дрены меньшего диаметра, уклон увеличивается от 8 мм до 1,5 см. Поскольку меньший диаметр труб формирует большее сопротивление свободному оттоку жидкости.

В СНиП 2.04.03-85 прописан и максимальный уровень наклонности ливневки — он равен 1,5 см/м. При произвольном увеличении уклона система будет засоряться песком и землей, которые из-за большего удельного веса не смогут продвигаться вместе с потоком воды с той же скоростью.

Уклон открытых систем водоотведения зависит от уровня шероховатости внутренних стенок коммуникации. Регламентом установлены такие показатели:

• канавы водоотводящие и лотки на асфальтобетонных дорогах — 0,003;
• щебневые и брусчатые покрытия дорог — 0,004;
• булыжниковые покрытия — 0,005.

Расчет минимального уклона ливневки

Расчет уклона трубы канализации

Чтобы рассчитать минимальный уклон системы водоотведения, нужно взять во внимание такие параметры ливневки:

• тип дренажной системы (открытая/закрытая);
• диаметр используемых труб/желобов;
• материал, из которого изготовлены дрены (по пластику вода скользит быстрее, чем по бетону);
• уклоны ливневки на 1 метр по СНиП в зависимости от сечения дрен.

Здесь важно правильно подобрать диаметр труб под объем отводимой воды на участке. Он высчитывается по такой формуле:. Q=q20×F×Ψ

Q=q20×F×Ψ

Все значения в формуле трактуются таким образом:

• Q – общий объем дождевых стоков, который будет уходить по дренам.
• q20 – коэффициент интенсивности годовых осадков (исчисляется в литрах в секунду на 1 га площади земли). Коэффициент берут в местной природоохранной организации по региону.
• F – общая площадь участка с учетом кровли, с которого будет отводиться вода (исчисляют в Га).
• Ψ – поправочный коэффициент, который учитывает впитывающие способности грунта.

Коэффициент Ψ равен таким показателям:

• открытая почва – 0,35;
• щебенка – 0,4;
• бетон – 0,85;
• асфальт – 0,95;
• кровельное покрытие – 1.

По выведенному значению подбирают сечение труб для дренажной системы или ливневки. Согласно практическому опыту диаметр туб для водоотведения в частном владении чаще равен 110-150 мм.

Если из-за рельефа строительного участка или по другим объективным причинам невозможно соблюсти рекомендуемые СНиП нормы уклона, допускается его уменьшение до 5 мм для труб сечением 20 см и до 7 мм для труб сечением 15 см и менее.
