Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления

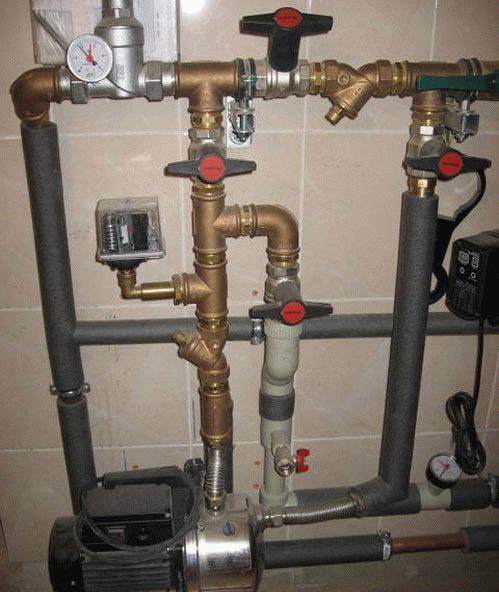

Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

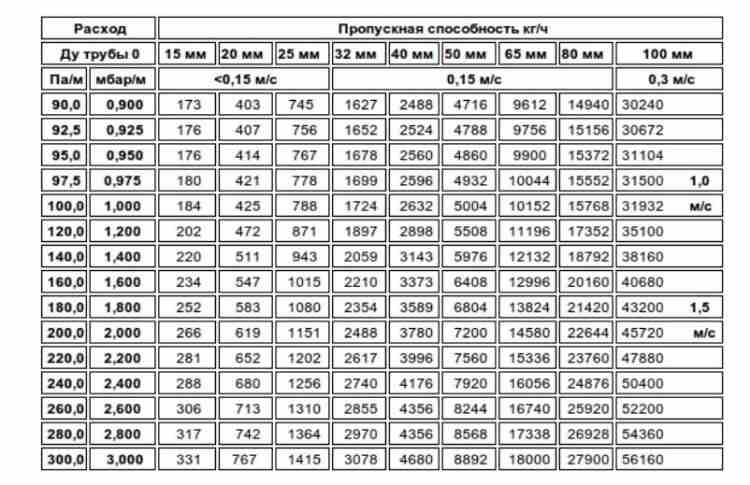

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Признаки близости воды
Как найти воду на участке своими руками? Что делать, если сведений пока на руках нет? В этом случае можно взять на вооружение опыт предков, которым приходилось полагаться только на наблюдательность, на способность провести анализ полученной информации. Поэтому в первую очередь нужно привести те факторы, которые, с большой долей вероятности, помогут в поисках «источника для источника».
Туман в теплое время года
Это явление объясняется испарением воды, находящейся под землей. Туман появляется утром или вечером
Если он на участке есть, то необходимо обратить внимание на его плотность. В том месте, где она самая высокая, водоносный слой располагается максимально близко к поверхности
Растения, любящие влагу
Именно растительность может подсказать хозяевам, на каком участке находится вода. Лучшие «индикаторы» грунтовых вод:
- багульник;
- болиголов;
- брусника;
- ежевика;
- крапива;
- крушина;
- лютик ползучий;
- мать-и-мачеха;
- мокрица;
- незабудка (болотная);
- сабельник;
- смородина (дикая);
- солодка;
- толокнянка;
- черемуха;
- щавель.
Из деревьев на близость влаги укажет береза, верба, плакучая ива, ольха (серая, черная). Если все древесные растения склонились в одну из сторон, то это положение означает, что именно там располагается водоносная жила. На тех участках, где грунтовые воды находятся близко, плохо растут (сохнут, болеют) вишни, сливы и яблони.
Помощники-животные
Наблюдательность хозяев даст шанс определить, где находится подземная вода, по поведению животных и насекомых.
- Домашние птицы. «Поклонниками» воды являются гуси, выбирающие для гнезд участки пересечения водоносных пластов. Куры, наоборот, не будут нестись в тех местах, где влажно.
- Собаки. Это друзья человека, которые в жаркую погоду выкапывают себе «лежанку» там, где вода находится ближе всего к поверхности.
- Полевые мыши не приемлют потенциально опасного соседства. Они избегают участков с повышенной влажностью почвы.
- Лошади, которые испытывают жажду, бьют копытом в тех местах, где водный горизонт ближе всего к поверхности.
Далеко не у всех есть домашняя «живность», но им можно понаблюдать за самыми маленькими «ассистентами». Рой насекомых тоже укажет, где находится поземная река. После отступления дневного зноя они собираются в том месте, где наиболее прохладно. Муравьи — еще одни «индикаторы»: они не любят влагу, поэтому свои жилища над водой не сооружают. Для сверления скважины используют садовый бур. Чтобы иметь шанс добраться до «хорошей» воды, необходимо проделать скважину глубиной как минимум 6 м.
Важность правильных расчетов
При проектировке коттеджа с двумя и более санузлами либо небольшой гостиницы надо принимать во внимание, сколько воды смогут поставлять трубы выбранного сечения. Ведь если упадет давление в трубопроводе при большом потреблении, это приведет к тому, что нормально принять душ или ванну будет невозможно
Если проблема возникнет при пожаре, можно и вовсе лишиться дома. Поэтому расчет проходимости магистралей проводят еще перед началом строительства.
Владельцам небольших предприятий также важно знать пропускные показатели. Ведь при отсутствии приборов учета коммунальные службы, как правило, предъявляют счет на водопотребление организациям по пропускаемому трубой объему
Знание данных по своему водопроводу позволит контролировать расход воды и не платить лишнего.
Как выполнить расчет
Прежде всего, определяемся с исходными данными, которые нужны для его выполнения:
- Толщина стенки водопроводных труб.
- Внутренний проходной диаметр.
- Номинальный размер проводящих элементов.
- Величина условного прохода трубопровода.
Учитываются также длина водопроводной сети и давление воды внутри системы. Следует отметить, что параметры горячего водоснабжения и отопления отличаются от таковых касательно водопровода холодного. Основные направления расхода воды загородного дома учитывают удовлетворение всех потребностей проживающих. При этом подсчет должен учитывать пиковые нагрузки на водопровод, когда одновременно происходит приготовление пищи, стирка машиной, полив огорода и прочие расходы жидкости. Именно для таких условий и рассчитывается диаметр трубы для водоснабжения, иначе живительной влаги может не доставать. На основании многолетних наблюдений за расходом воды установлено ее потребление в количестве 3 кубометра в час. Расчет размера трубы водопровода можно произвести, исходя из следующего соотношения:
Вооружившись школьным калькулятором, производим несколько преобразований и получаем результат: внутренний проходной диаметр должен быть не менее 18 миллиметров. Это результат расчета, его нужно округлить до ближайшего стандартного значения условного прохода (Ду), который составляет 20 мм. Однако есть более простая методика, при которой нет необходимости использовать калькулятор для каких-либо расчетов. Это простой подбор по таблице значений:
| Значение условного прохода трубопровода, мм | Величина расхода, литр/сек |
| 10 | 0,121 |
| 15 | 0,358 |
| 20 | 0,715 |
| 25 | 1,45 |
| 32 | 2,35 |
| 40 | 3,55 |
| 50 | 6,2 |
При пользовании данными таблицы следует понимать, что условный проход приблизительно равен внутреннему диаметру водогазопроводной трубы по ГОСТ 3262-80. У труб пластиковых этот показатель равен наружному диаметру. Что касается проходного размера, его следует принимать равным предыдущему показателю по шкале размеров. Так, пластиковая труба 50 будет иметь условный проход Ду 40.
Как видно из приведенного выше, сам по себе расчет прост, его можно воспроизвести для фактических условий с использованием простого калькулятора. Но проще всего найти в интернете нужную программу, представляющую собой специальный калькулятор для целевого расчета нужного параметра. В стартовую табличку этой программы вводятся фактические исходные данные после чего, нажатием кнопки, получается конечный результат. Расчет диаметра трубопровода по расходу чрез онлайн калькулятор дает наиболее достоверные результаты, пригодные для практического применения. Успехов вам!
Когда нужно проводить вычисления?
Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.
Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.
Для этого нужно посмотреть паспортные данные стиральной и посудомоечной машин, узнать их расход. К полученным данным приплюсовать расход воды на кранах (через один прибор протекает примерно 5-6 литров за минуту времени).
Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
Как рассчитать объем воды в водопроводной системе
Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.
Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.

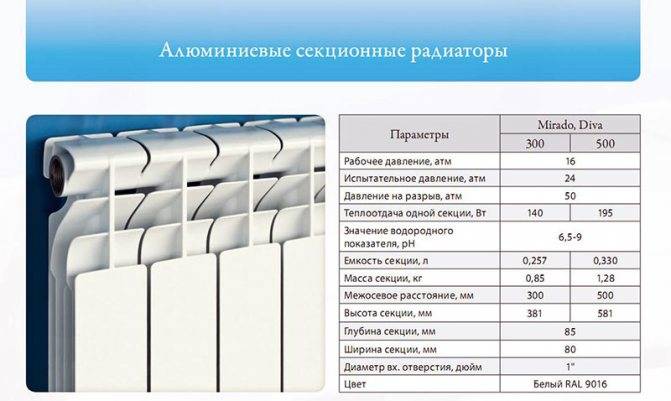

Геометрические параметры алюминиевых радиаторов
Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.
В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:
| Ø внутр, мм | Vвнутр 1 погонного метра трубы, л | Vвнутр 10 погонных метров трубы, л |
| 4,0 | 0,0126 | 0,1257 |
| 5,0 | 0,0196 | 0,1963 |
| 6,0 | 0,0283 | 0,2827 |
| 7,0 | 0,0385 | 0,3848 |
| 8,0 | 0,0503 | 0,5027 |
| 9,0 | 0,0636 | 0,6362 |
| 10,0 | 0,0785 | 0,7854 |
| 11,0 | 0,095 | 0,9503 |
| 12,0 | 0,1131 | 1,131 |
| 13,0 | 0,1327 | 1,3273 |
| 14,0 | 0,1539 | 1,5394 |
| 15,0 | 0,1767 | 1,7671 |
| 16,0 | 0,2011 | 2,0106 |
| 17,0 | 0,227 | 2,2698 |
| 18,0 | 0,2545 | 2,5447 |
| 19,0 | 0,2835 | 2,8353 |
| 20,0 | 0,3142 | 3,1416 |
| 21,0 | 0,3464 | 3,4636 |
| 22,0 | 0,3801 | 3,8013 |
| 23,0 | 0,4155 | 4,1548 |
| 24,0 | 0,4524 | 4,5239 |
| 26,0 | 0,5309 | 5,3093 |
| 28,0 | 0,6158 | 6,1575 |
| 30,0 | 0,7069 | 7,0686 |
| 32,0 | 0,8042 | 8,0425 |
Параметры пластиковых труб Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.
Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
| Легких | Обыкновенных | Усиленных | Легких | Обыкновенных | Усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | – | – | 1,10 | – | – |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | 1,42 | – | |||
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.
ПОДРАБАТЫВАЕМЫЕ ТЕРРИТОРИИ
21.12. При проектировании внутренних сетей
канализации водостоков зданий на
подрабатываемых территориях следует соблюдать
требования пп. 14.19 — 14.24: 14.30 и 14.32.
21.13. Выпуски канализации и водостоков из
зданий и сооружений, возводимых на
подрабатываемых территориях I—IV групп,
допускается выполнять из чугунных, керамических,
асбестоцементных или пластмассовых труб.
На территориях, подрабатываемых
крутопадающими пластами 1к— IVк групп, выпуски
следует выполнять из чугунных, асбестоцементных
или пластмассовых труб.
21.14. Уклоны выпусков и труб внутренней
канализационной сети зданий следует назначать с
учетом ожидаемой осадки земной поверхности.
21.15. Стыковые соединения трубопроводов
внутренней канализации следует выполнять
подвижными за счет применения эластичных
заделок. В зданиях, защищаемых по жесткой
конструктивной схеме, допускается
предусматривать жесткую заделку стыковых
соединений.
21.16. Не допускается пересечение
трубопроводами внутренней канализации
деформационных швов зданий.
21.17. Не допускается скрытая прокладка труб
внутренней канализации в бороздах и штробах стен
здания, защищаемого по податливой
конструктивной схеме.
21.18. Для внутренней канализации зданий
следует применять канализационные трубы и
соединительные части из полиэтилена и других
синтетических материалов.
21.19. При защите здания в процессе его
эксплуатации методом выравнивания трубопроводы
канализации, прокладываемые в подвалах или
подпольях, не должны затруднять выполнение работ
по выравниванию здания.
Какие факторы влияют на проходимость жидкости через трубопровод
Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.
- Внутренний диаметр, который имеет трубопровод.
- Скорость передвижения потока, которая зависит от давления в магистрали.
- Материал, взятый для производства трубного сортамента.
Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же рассчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.
Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.
Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.
Расчет расхода воды по диаметру
круглой трубы, зависит от его размера
. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение значительного количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.
Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет самых больших показателей при максимальном давлении в сети и при самых высоких значениях ее объема.
Смотреть видео
Зависимость водного давления от диаметра трубопровода
Между давлением водного потока и трубным диаметром наблюдается прямая зависимость, описываемая законом Бернулли. Согласно нему при возрастании давления воды скорость течения снижается, и наоборот.
При пропускании постоянного водного потока через трубы с различным сечением обнаруживается, чтов узких частях давление меньше, чем в широких. При переходе воды из широкой части в узкую, давление снижается, и наоборот.
В трубах с различным сечением за одинаковый промежуток времени протекает равный объем воды. Поэтому на широких участках она течет медленнее, чем по узким.
Таблица соотношения
Водорасход напрямую зависит от пропускной способности. Это такая величина, которая показывает максимальный объем, проходящий через систему за определенный временной промежуток и при определенном давлении.
Для труб с разным диаметром такая величина разнится. Подробная информация указана в таблице ниже:
Как рассчитать расход воды по диаметру трубы – теория и практика
Как несложным путем высчитать расход воды по диаметру трубы? Ведь обращение к коммунальщикам с предварительно составленной схемой всех водопроводных коммуникаций в районе дело довольно хлопотное.
Зачем нужны подобные расчеты
При составлении плана по возведению большого коттеджа, имеющего несколько ванных комнат, частной гостиницы, организации пожарной системы, очень важно обладать более-менее точной информацией о транспортирующих возможностях имеющейся трубы, беря в учет ее диаметр и давление в системе. Все дело в колебаниях напора во время пика потребления воды: такие явления довольно серьезно влияют на качество предоставляемых услуг
Кроме того, если водопровод не оснащен водосчетчиками, то при оплате за услуги коммунальных служб в расчет берется т.н. «проходимость трубы». В таком случае вполне логично выплывает вопрос о применяемых при этом тарифах.
При этом важно понимать, что второй вариант не касается частных помещений (квартир и коттеджей), где при отсутствии счетчиков при начислении оплаты учитывают санитарные нормы: обычно это до 360 л/сутки на одного человека
От чего зависит проходимость трубы
От чего же зависит расход воды в трубе круглого сечения? Складывается впечатление, что поиск ответа не должен вызывать сложностей: чем большим сечением обладает труба, тем больший объем воды она сможет пропустить за определенное время. При этом вспоминается также давление, ведь чем выше водяной столб, тем с большей скоростью вода будет продавливаться внутри коммуникации. Однако практика показывает, что это далеко не все факторы, влияющие на расход воды.
Кроме них, в учет приходится брать также следующие моменты:
Длина трубы. При увеличении ее протяженности вода сильнее трется об ее стенки, что приводит к замедлению потока
Действительно, в самом начале системы вода испытывает воздействие исключительно давлением, однако важно и то, как быстро у следующих порций появится возможность войти внутрь коммуникации. Торможение же внутри трубы зачастую достигает больших значений.
Расход воды зависит от диаметра в куда более сложной степени, чем это кажется на первый взгляд
Когда размер диаметра трубы небольшой, стенки сопротивляются водному потоку на порядок больше, чем в более толстых системах. Как результат, при уменьшении диаметра трубы снижается ее выгода в плане соотношения скорости водного потока к показателю внутренней площади на участке фиксированной длины. Если сказать по-простому, толстый водопровод гораздо быстрее транспортирует воду, чем тонкий.
Материал изготовления. Еще один важный момент, напрямую влияющий на быстроту движения воды по трубе. К примеру, гладкий пропилен способствует скольжению воды в гораздо больше мере, чем шероховатые стальные стенки.
Продолжительность службы. Со временем на стальных водопроводах появляется ржавчина. Кроме этого для стали, как и для чугуна, характерно постепенно накапливать известковые отложения. Сопротивляемость водному потоку трубы с отложениями гораздо выше, чем новых стальных изделий: эта разница иногда доходит до 200 раз. Кроме того, зарастание трубы приводит к уменьшению ее диаметра: даже если не брать в расчет возросшее трение, проходимость ее явно падает. Важно также заметить, что изделия из пластика и металлопластика подобных проблем не имеют: даже спустя десятилетия интенсивной эксплуатации уровень их сопротивляемости водным потокам остается на первоначальном уровне.
Наличие поворотов, фитингов, переходников, вентилей способствует дополнительному торможению водных потоков.
Все вышеперечисленные факторы приходится учитывать, ведь речь идет не о каких-то маленьких погрешностях, а о серьезной разнице в несколько раз. В качестве вывода можно сказать, что простое определение диаметра трубы по расходу воды едва ли возможно.
Зачем нужны подобные расчеты
При составлении плана по возведению большого коттеджа, имеющего несколько ванных комнат, частной гостиницы, организации пожарной системы, очень важно обладать более-менее точной информацией о транспортирующих возможностях имеющейся трубы, беря в учет ее диаметр и давление в системе. Все дело в колебаниях напора во время пика потребления воды: такие явления довольно серьезно влияют на качество предоставляемых услуг
Кроме того, если водопровод не оснащен водосчетчиками, то при оплате за услуги коммунальных служб в расчет берется т.н. «проходимость трубы». В таком случае вполне логично выплывает вопрос о применяемых при этом тарифах.
Предварительные соображения
- Средняя скорость движения воды в трубопроводах – 2 м/с. Учитывая этот показатель и длину водопроводных коммуникаций, можно подобрать диаметр подводящих труб:
- при длине менее 10 м – 20 мм; при длине меньше 30 м – 25 мм; при длине большей 30 м – 32 мм. Для стояка диаметр должен быть не менее 20-25 мм. Для внутридомовой водопроводной трубы – 10-15 мм.
- Опытным путем установлено, что нормальным потоком из обычного смесителя считается тот, который выдает примерно 0.25 литра в секунду (расход).
- Напор на выходе из крана для обеспечения нормальной работы бытовых потребителей воды должен быть не менее 0.3 атмосфер(
0.3 бар,т.е. 3 метра водяного столба)
Напор в водопроводных трубах многоквартирных домов (“давление на входе”) может колебаться от 1 до 6 атмосфер.
Таким образом, целью расчёта является подбор такого диаметра(Dy) внутридомовых труб, который бы обеспечивал на выходе расход не менее 0.25 л/сек и давление не менее 0.3 атмосфер.
Поэтому расчёт надо производить несколько раз, варьируя Dy и давление в системе при одина – ковой длине трубопровода.
Смонтировать трубопровод без ошибок не означает просто собрать все детали в единую сеть. Нужно, прежде всего, подобрать диаметр трубы по расходу воды, обеспечивающий потребность сантехнического оборудования, удовлетворение санитарных норм потребления проживающих в доме людей и потребление жидкости бытовыми машинами. Поэтому давление внутри сети и пропускные возможности водопровода являются основными характеристиками, которые нужно установить до закупок материалов.
Закон Торричелли
Живший в начале 17 века Эванджелиста Торричелли известен как ученик Галилео Галилея и автор самого понятия атмосферного давления. Ему принадлежит и формула, описывающая расход воды, выливающейся из сосуда через отверстие известных размеров.
Для работоспособности формулы Торричелли необходимо:
- Чтобы нам был известен напор воды (высота водяного столба над отверстием);
- Чтобы отверстие было существенно меньше диаметра сосуда
, исключая, таким образом, потерю напора за счет трения о стенки.
На практике формула Торрричелли позволяет рассчитать расход воды через трубу с внутренним сечением известных размеров при известном мгновенном напоре во время расхода. Проще говоря: чтобы воспользоваться формулой, нужно установить манометр перед краном или рассчитать падение напора на водопроводе при известном давлении в трассе.
Сама формула выглядит так: v^2=2gh. В ней:
- v — скорость потока на выходе из отверстия в метрах в секунду;
- g — ускорение падения (для нашей планеты оно равно 9,78 м/с^2);
- h — напор (высота водяного столба над отверстием).
Чем это поможет в нашей задаче? А тем, что расход жидкости через отверстие
(та самая пропускная способность) равен S*v
, где S — площадь сечения отверстия, а v — скорость потока из приведенной выше формулы.
В этом случае формула Торричелли будет иметь вид v^2=2*9,78*20=391,2. Квадратный корень из 391,2 округленно равен 20. Значит, вода будет выливаться из отверстия со скоростью 20 м/с.
Вычисляем диаметр отверстия, через которое изливается поток. Переведя диаметр в единицы СИ (метры), получаем 3,14159265*0,01^2=0,0003141593. А теперь вычисляем расход воды: 20*0,0003141593=0,006283186, или 6,2 литра в секунду.
