Расчет стойки на прочность и устойчивость: онлайн – калькулятор

Изменения, внесенные в работу калькулятора

Исправления, внесенные от 8 сентября 2018 года включают:

1.добавление проверки локальной устойчивости стенок либо полок в двутавре, или швеллере, или уголке, также металлического профиля.

Исправления, внесенные от 2 декабря 2018 года, включают:

1.исправление расчетного параметра сопротивления деревянного материала на сжатие в разделе СП под названием ”Деревянные конструкции».

2.исправление коэффициентов расчетного значения по длине, применяемые для материала из дерева.

3.исправление замечаний, отображающих итоговые расчеты.

Расчет моментов инерции сечения в таблицы excel

Если вам надо быстро посчитать момент инерции составного сечения, или нет возможности определить ГОСТ по которому сделаны металлоконструкции, тогда вам на помощь придет этот калькулятор. Внизу таблицы небольшое пояснение. В целом работа проста — выбираем подходящее сечение, задаем размеры этих сечений, получаем основные параметры сечения:

• Моменты инерции сечения
• Моменты сопротивления сечения
• Радиус инерции сечения
• Площадь сечения
• Статического момента
• Расстояния до центра тяжести сечения.

В таблице реализованы расчеты для следующих типов сечений:

• труба
• прямоугольник
• двутавр
• швеллер
• прямоугольная труба
• треугольник

Расчет центральной стойки

Стойками называют элементы конструкции, работающие преимущественно на сжатие и продольный изгиб.

При расчете стойки необходимо обеспечитьее прочность и устойчивость. Обеспечение устойчивости достигается путем правильного подбора сечения стойки.

Принимается расчетная схема центральной стойки при расчете на вертикальную нагрузку, как шарнирно закрепленной по концам, так как внизу и вверху приваривается сваркой (см. рисунок 3).

Центральная стойка воспринимает 33% полного веса перекрытия.

Полный вес перекрытия N, кг определится: включающим вес снега, ветровая нагрузка, нагрузка от теплоизоляции, нагрузка от веса каркаса покрытия, нагрузка от вакуума.

N = R 2 g,. (3.9)

где g- суммарная равномерно-распределенная нагрузка, кг/м 2 ;

R – внутренний радиус резервуара, м.

Полный вес перекрытия складывается из следующих видов нагрузок:

• 1. Снеговая нагрузка, g 1 . Принимается g 1 =100 кг/м 2 .;
• 2. Нагрузка от теплоизоляции, g 2 . Принимается g 2 =45кг/м 2 ;
• 3. Ветровая нагрузка, g 3 . Принимается g 3 =40кг/м 2 ;
• 4. Нагрузка от веса каркаса покрытия, g 4 . Принимается g 4 =100 кг/м 2
• 5. С учетом установленной аппаратуры, g 5 . Принимается g 5 = 25кг/м 2
• 6. Нагрузка от вакуума, g 6 . Принимается g 6 =45кг/м 2 .

А полный вес перекрытия N, кг:

Вычисляется усилие, воспринимаемое стойкой:

Определяется требуемая площадь сечения стойки по следующей формуле:

См 2 , (3.12)

где: N- полный вес перекрытия, кг;

1600 кгс/см 2 , для стали ВСт3сп;

Коэффициент продольного изгиба конструктивно принимается =0,45.

По ГОСТ 8732-75 конструктивно выбирается труба с наружным диаметром D h =21см, внутренним диаметром d b =18 см и толщиной стенки 1,5см, что допустимо так как полость трубы будет заполнена бетоном.

Площадь сечения трубы, F:

Определяется момент инерции профиля (J), радиус инерции (r). Соответственно:

J =см4, (3.14)

где – геометрические характеристики сечения.

Радиус инерции:

r=, см, (3.15)

где J- момент инерции профиля;

F- площадь требуемого сечения.

Гибкость:

Определяется напряжение в стойке, по формуле:

Кгс/см (3.17)

При этом по таблицам приложения 17 (А. Н. Серенко) принимается = 0,34

Расчет прочности базы стойки

Расчетное давление Р на фундамент определяется:

Р= Р” + Р ст +Р бс, кг, (3.18)

Р ст =F L г, кг, (3.19)

Р бс =L г б, кг, (3.20)

где: Р”-усилие вертикальной стойки Р”= 5885,6 кг;

Р ст – весстойки, кг;

г – удельный вес стали.г =7,85*10 -3 кг/.

Р бс – весбетона залитого в стойку стойки, кг;

г б -удельный вес бетона марки.г б =2,4*10 -3 кг/.

Требуемая площадь плиты башмака при допускаемом давлении на песчаное основание ф =2 кг/см 2:

Принимается плита со сторонами: аЧb =0,65Ч0,65 м.Распределенная нагрузка, q на 1 см плиты определится:

Расчетный изгибающий момент, М:

Расчетный момент сопротивления, W:

Толщина плиты д:

Принимается толщина плиты д =20 мм.

5.3. Проверочный расчет

В плоскости изгиба

1.
Проверка по нормальным напряжениям

,

где
– коэффициент, учитывающий дополнительный
момент от продольной силы.

;
,

где
– коэффициент закрепления (принять
2,2);.

Недонапряжение
не должно превышать 20%. Однако, если
приняты минимальные размеры стойки и
,
то недонапряжение может превышать 20%.

2.
Проверка опорной части на скалывание
при изгибе

.

3. Проверка
устойчивости плоской формы деформирования:

,

где
;(табл. 2 прил. 4 ).

Из плоскости изгиба

4.
Проверка на устойчивость

,

где
,
если,;

– расстояние между
связями по длине стойки. При отсутствии
связей между стойками за расчетную
длину принимается полная длина стойки
.

Нагрузка на трубы круглого сечения

Применение

Круглые трубы можно встретить в любом месте. Опоры, стойки, колонны, емкости – это далеко не полный перечень использования обечаек (обечайка – металлический лист цилиндрической формы без торцов).

Кольцевой трубный профиль можно встретить при прокладке водо-, нефте-, газопроводов как в быту, так ив промышленных масштабах. Они – отличный материал для столбиков ограждений, ворот, калиток.

Благодаря наличию замкнутого контура, круглая труба обладает существенным преимуществом в сравнении со швеллерами, уголками аналогичных линейных параметров.

В результате деления первого параметра на второй, получил искомую прочность. После сравнения полученного параметра с допускаемым значением, взятого с таблицы, делают вывод о том, можно ли такую нагрузку давать на конкретный стояк, или нельзя.

Если число будет меньше допускаемого, то все хорошо. Но тут есть одно но: вычисления справедливые для растягивания, а не для сжатия.

Пользуемся калькулятором

Для варианта со сжатием круглой стойки, можно провести необходимые расчеты с использованием онлайн калькулятора.

Сначала необходимо ознакомиться с дополнительными понятиями. Сюда относят:

1. Потерю общей устойчивости.
   Проверка потери нужна для избегания огромных потерь иного типа.
2. Потерю местной устойчивости.
   Речь идет о более раннем «заканчивании» жесткости стенок стояка при действии нагрузки на обечайку. Иначе говоря, труба начинает заламываться вовнутрь, а сечение круглого вида превращается в профиль неправильной криволинейной формы, что ведет к потере устойчивости.

Использование Excel

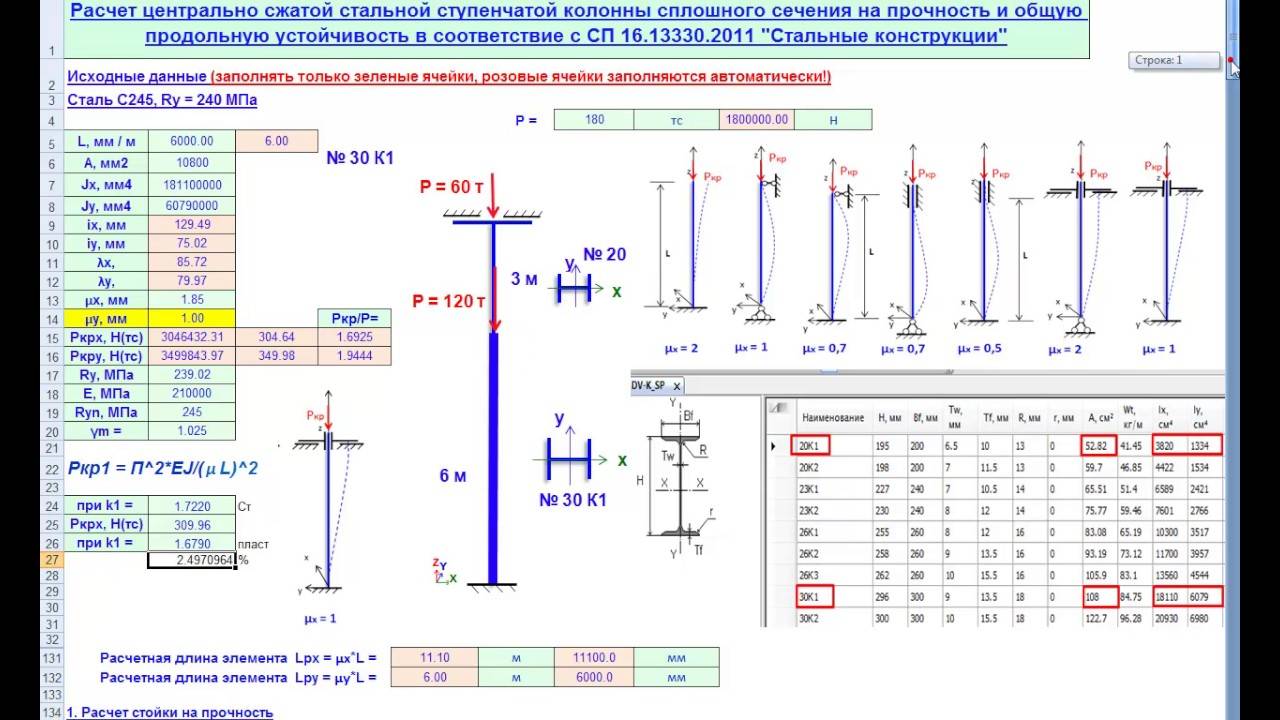

Существует специальная программа в Excel комплексной проверки расчета стояков относительно устойчивости и прочности. Основу данной программы составляют данные ГОСТа 14249 89. С ее помощью можно вычислить максимальную нагрузку на круглую трубу, а также усилия общего характера на обечайку круглого сечения.

В интернете можно часто встретить такие вопросы: «Какую нагрузку выдерживает круглая труба длиной 3, 4, 6 метров? Как это вычислить с помощью онлайн калькулятора? Можно ли это сделать самостоятельно?»

На эти и другие вопросы постараемся дать подробный ответ. Лучшим объяснением будет практический расчет величины вертикальной нагрузки на круглую трубу. Для примера, возьмем вертикальный круглый стояк диаметром 57 мм длиной 3 метра (чаще всего используется для обустройства навесов, гаражей, иных сооружений) и вычислим, какую нагрузку труба сможет выдержать.

Какие данные нужны

Алгоритм работы с программой состоит в следующем:

1. Сначала нужно открыть ГОСТ 14249 89, из которого необходимо выписать первых 5 исходных значений. Для быстрого отыскания параметров воспользоваться примечаниями к каждой ячейке.
2. Заполнить ячейки D8, D9, D10, вписывая в них линейные параметры стояков.
3. В ячейки от D11 до D15 внести возможные нагрузки.

Важно! Если на обечайку будет действовать внутреннее избыточное давление, то значение наружного давления равняется нулю. Аналогично: при воздействии на стояк внешнего избыточного давления, параметр внутреннего давления также будет равным нулю

Важно! Помните, что примечания к каждой ячейке в столбце «Значение» содержат в себе ссылку номеров нужной формулы, необходимой таблицы или чертежа из ГОСТа 14249 89

Что получилось в результате

Нужно не только уметь пользоваться программой, но также уметь объяснить полученные результаты.

Необходимо сопоставить отношение действующей нагрузки к допускаемой: при получении числа, большего за единицу, труба – перегруженная. В противном случае – заданный вес стояк выдержит, при условии, что расчет нагрузки на трубу круглого сечения проведен правильно.

Важно! Пользователь должен увидеть значение суммарного влияния всех действующих сил и давлений

Онлайн калькулятор расчета стойки на прочность, устойчивость и гибкость

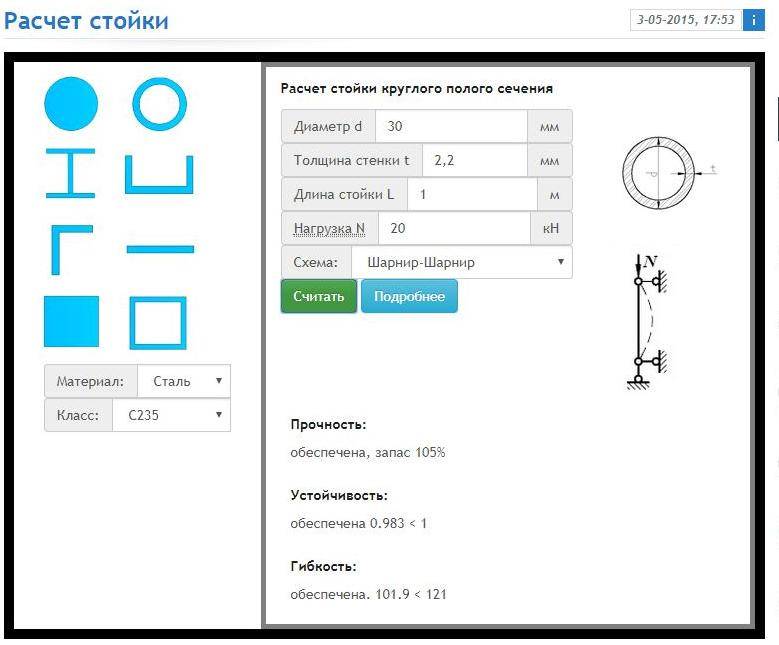

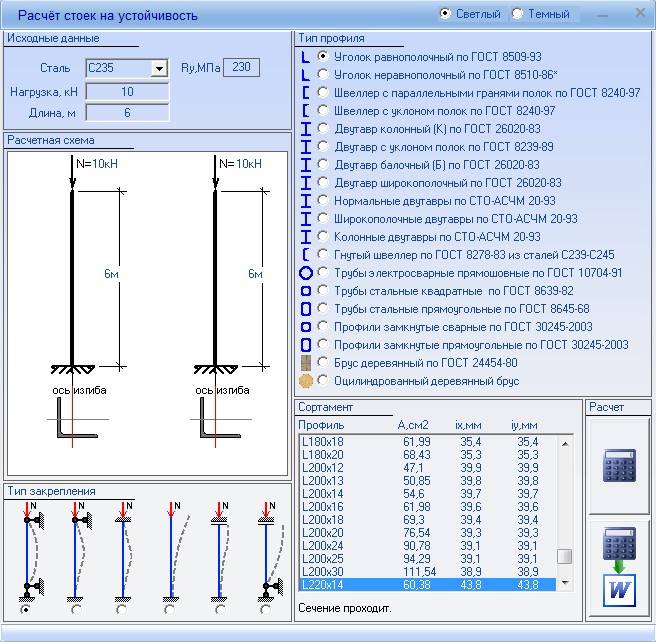

Приведенный ниже онлайн-калькулятор предназначен для расчета центрально нагруженной катаной стальной колонны (колонны) круглого, квадратного, прямоугольного и шестиугольного сечения на прочность, устойчивость и изгиб. Если вам нужно рассчитать прочность, прогиб и устойчивость стойки СТАЛЬНОЙ ТРУБЫ в режиме онлайн, см. ЗДЕСЬ. Или расчет стеллажа, состоящего из SHWELLER, DVUTAVR, BRAND и CORNER по прочности, устойчивости и гибкости.

При проектировании строительных конструкций необходимо принимать схемы, обеспечивающие прочность, устойчивость и пространственную неизменность конструкции в целом, а также отдельных ее элементов при монтаже и эксплуатации.

Поэтому стойку, находящуюся под действием сжимающей нагрузки, необходимо проверить:

1. Власть;
2. Стабильность;
3. Допускается гибкость.

5.2. Сбор нагрузки

а)
горизонтальные нагрузки

Погонные
ветровые нагрузки

,
(Н/м)

,

где – коэффициент, учитывающий значение
ветрового давления по высоте (приложение
табл. 8);

– аэродинамические
коэффициенты (при
м принять;);

– коэффициент
надежности по нагрузке;

– нормативное
значение ветрового давления (по заданию).

Сосредоточенные
силы от ветровой нагрузки на уровне
верха стойки:

,
,

где – опорная часть фермы.

б) вертикальные
нагрузки

Нагрузки
соберем в табличной форме.

Таблица 5

Сбор
нагрузки на стойку, Н

Наименование
Постоянная
1. От панели покрытия
2. От несущей конструкции
3. Собственный вес стойки (ориентировочно)
Всего:
Временная
4. Снеговая

Примечание:

1. Нагрузка от
панели покрытия определяется по таблице
1

,
.

2. Нагрузки от балки
определяется

.

3. Собственный вес
арки
определяется:

Верхний пояс
;

Нижний пояс
;

Стойки.

Для получения
расчетной нагрузки элементы арки
умножаются на
,
соответствующие металлу или дереву.

,
,.

Неизвестная
:.

Изгибающий момент
в основании стойки
.

Поперечная сила
.

Расчет металлической колонны относительно оси Y-Y

Определяем расстояние между ветвями колонны из условия равноустойчивости:

λ_пр = λ_х

где, λ_пр — приведенная гибкость относительно оси Y-Y;  λ_х — гибкость относительно оси Х-Х.

Задаемся гибкостью ветви на участке между планками от 30 до 40. Для рядовых планок равна:

l_s = (0.5…0.8)b

где b — ширина сечения сквозной колонны;

Концевые планки принимаются длиной, равной примерно 1,5l_s.

Толщина планок назначается из конструктивны условий t_s = (1/10…1/25) l_s в пределах 6…12 мм. Рис. 2

Рис. 2 Схема расположения планок в колонне

Ширина сечения сквозной колонны равна:

b ≥ 2*b_шв + a

где b_шв — ширина пояса швеллера, а — 100…150 мм из конструктивных соображений.

b ≥ 2*95 + 100 ≈ 300 мм

Тогда

l_s = 0.7*b = 0.7*300 ≈ 200 мм, t_s = 8 мм.

Максимальное расстояние между планками l определяется по принятой гибкости λ1:

l0 = λ1 * i1

где  λ1 = 30 — гибкость на участке между планками; i = 2,73 см — радиус инерции швеллера №27, i₁ = i_y;

l = 30*2.73 = 82 см

Тогда, расчетная длина ветви равна:

l_в = l + l_s

l_в = 82+20 = 102 см

Значение l_в принимаем кратным высоте колонны.

Вычисляем соотношение:

где J_пл — момент инерции площади поперечного сечения планки;

J₁ = 262 см4 — момент инерции сечения швеллера №27;

J₁ = J_y

Вычисляем гибкость стержня колонны λy. При n > 5 имеем:

В колоннах с раскосной решеткой (рис.3) имеем:

где  — коэф., зависящий от угла наклона раскоса;

A – площадь сечения всего стержня колонны;
Ap – площадь сечения раскосов в двух плоскостях.

Рис. 3 Схема узла раскосной решетки

При n < 5 имеем:

При λ1 = 30 — гибкость ветви (задаем в пределах 30…40);

n — соотношение жесткостей;

γ1 — угол перекоса;

Угол перекоса γ1 определяем по формуле:

где Δp —  удлинение раскоса (Рис.3).

При λy определяется радиус инерции сечения стержня колонны

где Jy — момент инерции сечения стержня колонны;

Требуемая ширина сечения равна:

Полученное значение меньше b = 300 мм, следовательно, принимаем b = 30 см.

Определяем гибкость стержня колонны относительно свободной оси:

Тогда получаем:

Если λпр = λх, то напряжение можно не проверять, колонна устойчива в двух плоскостях.

Если значение λпр отличается от λх, то необходима проверка устойчивости стержня колонны по формуле:

где φy — коэф. принимаем по табл.2 в зависимости от λy.

Расчет максимального прогиба для балки с двумя опорами

Например, рассмотрим схему, в которой балка стоит на двух опорах и к ней прилагается сосредоточенная сила в произвольной точке. До момента приложения силы радиус был прямой линией, но под действием силы изменил свой вид и из-за деформации стал кривой.

Предположим, что плоскость XY — это плоскость симметрии балки на двух опорах. Все нагрузки действуют на балку в этой плоскости. В этом случае будет фактом, что кривая, полученная в результате действия силы, также будет находиться в этой плоскости. Эта кривая называется упругой линией балки или линией отклонения балки. Решите упругую линию балки алгебраически и вычислите прогиб балки, формула которого будет постоянной для балок с двумя опорами, следующим образом.

Цилиндрическая обечайка. Расчет в Excel.

Работу программы рассмотрим на примере простого часто задаваемого в Интернете вопроса: «Сколько килограммов вертикальной нагрузки должна нести 3-х метровая стойка-опора из 57-ой трубы (Ст3)?»

Исходные данные:

Значения для первых 5-и исходных параметров следует взять в ГОСТ 14249-89. По примечаниям к ячейкам их легко найти в документе.

В ячейки D8 – D10 записываются размеры трубы.

В ячейки  D11– D15 пользователем задаются нагрузки, действующие на трубу.

При приложении избыточного давления изнутри обечайки значение наружного избыточного давления следует задать равным нулю.

Аналогично, при задании избыточного давления снаружи трубы значение внутреннего избыточного давления следует принять равным нулю.

В рассматриваемом примере к трубе приложена только центральная осевая сжимающая сила.

Внимание!!! В примечаниях к ячейкам столбца «Значения» содержатся ссылки на соответствующие номера приложений, таблиц, чертежей, пунктов, формул ГОСТ 14249-89

Результаты расчетов:

Программа вычисляет коэффициенты нагрузок – отношения действующих нагрузок к допускаемым. Если полученное значение коэффициента больше единицы, то это означает, что труба перегружена.

В принципе, пользователю достаточно видеть только последнюю строку расчетов – суммарный коэффициент общей нагрузки, который учитывает совместное влияние всех сил, момента и давления.

По нормам примененного ГОСТа труба ø57×3,5 из Ст3 длиной 3 метра при указанной схеме закрепления концов «способна нести»  4700 Н или 479,1 кг центрально приложенной вертикальной нагрузки с запасом ~2%.

Но стоит сместить нагрузку от оси на край сечения трубы – на 28,5 мм (что на практике может реально произойти), появится момент:

М=4700*0,0285=134 Нм

И программа выдаст результат превышения допустимых нагрузок на 10%:

k_н=1,10

Не стоит пренебрегать запасом прочности и устойчивости!

Всё — расчет в Excel трубы на прочность и устойчивость закончен.

Определение сечения клееного бруса на калькуляторе

Если производится расчет деревянной балки, клееной из досок, в сечении, понадобятся дополнительные сведения: ширина сечения и расстояние между опорами (пролет или длина балки). Также онлайн калькулятор предложит пользователю ввести в поле толщину слоя клееных элементов (до 42 мм, не более). Для вычислений нужно знать вид, класс древесины и наличие пропитки. Из выпадающего списка предлагают выбрать сосну, ель, лиственницу или кедр первого, второго или третьего класса (К26, К24 и К16 соответственно).

Полезное: Рассчитываем стоимость строительства каркасного дома

Далее опишите предполагаемые условия эксплуатации балки:

• срок службы по СНиПу II-25-80 (СП 64.13330.2011) бывает либо до 50 лет, либо от 50 до 100 лет;
• температурный режим эксплуатации включает несколько позиций — менее 35 ⁰С, до 40 ⁰С, до 50 ⁰С и свыше 50 ⁰С;
• влажность древесины эксплуатационная и максимальная — от 12%/65% до >20%/>85% с несколькими промежуточными категориями.

По конфигурации перекрытия нужно вписать протяженность стены дома по внутренней стороне, шаг между элементами и полную длину балки, в которую входят также упоры на стены

Чтобы ввести стандартное значение воздействующей нагрузки, обратите внимание, что на межэтажное перекрытие жилых зданий действует нагрузка 400 кг/кв. м, а на чердачное — 200 кг/кв

м. Бывают и нестандартное ситуации, требующие корректировки величины, например, при наличии тяжелого оборудования.

Предельный прогиб в долях пролета зависит от типа перекрытия:

• для чердачных перекрытий — 1/200;
• для межэтажных — 1/250;
• если есть стяжка или штукатурка — 1/350.

Результатом расчета балки на онлайн калькуляторе станет подобранное сечение в мм, площадь сечения, максимально допустимый шаг между элементами, максимальный прогиб, момент инерции, максимальный изгибающий момент, момент сопротивления балки при введении типа древесины и эксплуатационных условий.

Пошаговая инструкция проведения расчета

1.Вводят тип проката: круглый, квадратный, в форме полосы, шестигранника и т.д.

2.Указывают разновидность схемы, по которой крепится стойка: в виде заделки консоли, в виде заделки заделки, в виде заделка шарнир, либо шарнир шарнир.

3.Выбирают материал проката, к примеру: из Стали С235 — Ст3кп2, из Стали С245 — Ст3пс5 либо Ст3сп5.

4.Устанавливают разновидность стойки, ее назначение, к примеру: стойки передающие, служащие для опоры, основные либо второстепенные.

Важно! При отсутствии типа материала в таблице, а показатель его расчетного сопротивления (кг /см 2) известен, значит, следует ввести значение в специальное поле. Чтобы произвести расчет вводят:

Чтобы произвести расчет вводят:

1.Длину стойки — L, выражают в метрах.

2.Размер D либо Dv, либо A, выражают в миллиметрах.

3.Размер B, выражают в миллиметрах.

4.Нагрузку на колонну — P, выражают в килограммах.

По последней версии СНиПа II – 23 – 81 проводя расчет прочности стальных деталей, оснащенных центральным растяжением либо сжатием посредством силы Р вычисляют при помощи следующей формулы:

P : Fp Х Ry Х Yc

Расчет на устойчивость детали, имеющей сплошное сечение с центральным сжатием силой Р вычисляют согласно формуле:

P : Fi х Fp х Ry х Yс

В формуле:

1.Fi – значение коэффициента, указывающий на продольный изгиб, элементов центрально – сжатого типа.

Данный коэффициент компенсирует небольшую не прямолинейность стойки, нехватку крепежной жесткости, также неточность определения нагрузки вдоль двух осей колонны.

Параметр Fi отличается в зависимости от марки стального материла его гибкости, как правило, значение определяют по таблице No 72 из СНиПа II-23-81 за 1990 год, зависит также от показателя сопротивления материала, сжатию при расчете, изгиба и растяжения.

Данное условие делает расчет более простым, но более грубым, потому что в СНиП указаны инженерные формулы, по которым рассчитывают Fi.

Физическая величина – гибкость стойки, по-другому Lambda, определяющая параметры стойки, которые значение длины, поперечное сечение, в том числе значение инерционного радиуса.

LAMBDA = Lr : i

В формуле:

Lr – значение расчётной стержневой длины.

i – значение инерционного радиуса стержневого диаметра поперечного типа.

Данная величина, обозначаемая i вычисляется, как корень квадратный из значения I : Fp, в котором I равен моменту инерции, а Fp равно площади сечения.

Lr=Mu * L,

В формуле:

Mu – коэффициент, определяемый крепежной схемой колонны.

L – значение длины стойки.

Важно! Если у прямоугольника, имеющего два радиуса инерции сечения, вычисляют Lambda, использовать следует наименьший из них. Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа

Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа.

Чтобы их правильно применять, следует в калькуляторе выбрать таблицу с названием Вид и назначение стоек, далее определить подвид.

Значение предельной гибкости определяется параметрами геометрических фигур, на величину влияет изгиб продольный, нагрузка, расчетное сопротивление материала изделия, рабочие условия.

Перед тем, как начать работать в калькуляторе онлайн, следует тщательно изучить инструкцию.

Какие методы используют для расчета нагрузок

Для расчета нагрузки на профильную трубу пользуются:

• таблицами;
• математическими формулами;
• специальным онлайн калькулятором.

Применяем таблицы

При применении первого метода нужно сопоставление физических характеристик трубы, которая будет применяться для сооружения системы, с табличными данными. Для этого берут значения величин из таблиц 1 или 2, в зависимости от типа профиля.

Таблица 1. Нагрузки для стояков квадратного сечения

Сечение, мм	Максимально возможная масса, кг
Длина пролета, м
1	2	4	6
40х40х2	709	173	35	5
50х50х2	1165	286	61	14
60х60х3	2393	589	129	35
80х80х3	4492	1110	252	82
100х100х4	9217	2283	529	185
140х140х4	19062	4736	1125	429

Таблица 2. Нагрузки для стояков прямоугольного сечения
(для вычислений используют длинную сторону)

Сечение, мм	Максимально возможная масса, кг
Длина пролета, м
1	3	4	6
50х25х2	684	69	34	6
60х40х3	1255	130	66	17
80х40х3	2672	281	146	43
80х60х3	3583	380	199	62
100х50х4	5489	585	309	101
120х80х3	7854	846	455	164

Эти таблицы имеют данные о максимально допустимых массах. При таком воздействии на профиль труба не разрушится, а лишь согнется.

В связи с этим, на практике выбирается деталь прямоугольного или квадратного сечения, запас прочности которой был бы большим от минимального хотя бы в 2 раза.

Преимущества табличного метода

Табличный метод отличается высокой точностью. Для его применения нужно обладать информацией о видах опор, способах фиксации на них профилей, типах нагрузок.
Кроме этого, для полных расчетов нагрузок необходимо иметь данные о:

• моментах инерции профильной прямоугольной или квадратной трубы, значение которых можно взять из таблиц, начиная от сечений 15х15х1 5 и оканчивая 100х100х4 и выше;
• длине пролетов;
• величине тяжести на каждый стояк;
• коэффициентах модулей упругости (взять из СНиП).

Масса 1 м.п. профиля 15х15х1,5 составляет 0,606 кг. Исходя из этого, можно провести соответствующие вычисления.

После этого переходим к специальным формулам, то есть, к математическому методу. В соотношениях показано, как связаны между собой данные физические величины, как найти неизвестную величину, имея 2 или больше известных параметра и пр.

А может лучше калькулятором?

Быстрее всего можно провести расчеты с применением калькулятора. Особенность такой программы состоит в том, что необходимо ввести нужные параметры, характеристики изделий, линейные размеры, иные свойства будущей конструкции. В конце онлайн калькулятор выдаст расчет нагрузки профильной трубы для заданных параметров.

Важно! Для расчета нагрузок нужно пользоваться специальными онлайн калькуляторами, которые размещены на сайтах надежных компаний. Важно! Лучше всего воспользоваться услугами лиц, которые знакомы с ГОСТами, разбираются в строительстве, сопромате, имеющие опыт работы с аналогичными программами

Что в первую очередь рассчитывают при помощи формул

Вычисляют многие параметры.

Чаще других ищут:

1. Допустимый уровень напряжения при изгибах. Используется формула
   Р= M/W,
   где Р – возможное напряжение при изгибе,
   М – значение изгибающего момента силы,
   W – механическое сопротивление.
2. Требуемое сечение стояка:
   F = N/R,
   где F – необходимая площадь сечения (см²),
   N – действующая масса (кг),
   R – значение сопротивления металла при деформациях, соответственно пределу текучести (кг/см²).

Значения физических величин можно отыскать в специальных таблицах.
