Расчет теплоизоляции трубопроводов: способы расчета, онлайн-калькулятор

Как произвести расчет без калькулятора

Зимой не очень приятно находиться и засыпать в холодной комнате, а тепло создает нормальные условия для жизни и благотворно отразится на здоровье.

Перед началом монтажа отопительной системы необходимо провести расчет диаметра трубы для отопления. Если этот расчет будет сделан правильно, то при минимальных энергетических затратах производительность будет высокой.

Чтобы такого не случилось, стоит грамотно и качественно провести все пункты от первого до последнего и выбрать оптимальный диаметр (символьное обозначение ∅) труб. Чаще всего используются системы с принудительной циркуляцией теплоносителя.

О калькуляторе

Онлайн-калькулятор позволяет рассчитать теплопотери бытового трубопровода находящегося в режиме останова и подобрать саморегулирующийся греющий кабель для компенсации тепловых потерь и защиты трубы от замерзания.

Калькулятор позволяет рассчитывать тепловые потери через поверхность трубопровода, расположенного на открытом воздухе, в помещении и под землей.

Алгоритмы расчета тепловых потерь через стенку трубы соответствуют:

Но при этом имеют определенные ограничения:

• Расчет производится на поддержание температуры +5°С на поверхности трубы.
• Материал трубопровода и кабельная арматура не учитываются.

Данные о минимальной температуре окружающей среды соответствуют СНиП 23-01-99.

Данной функциональности достаточно для расчета защиты от замерзания водопроводных и канализационных труб.

Порядок применения

1. Введите наружный диаметр трубы в мм.
2. Выберите расположение в выпадающем списке: в помещении, на улице, под землей.
   1. Если выбрано расположение «на улице», Вы можете скорректировать параметр «Скорость ветра». По умолчанию он равен 5 м/с.
3. Выберите материал теплоизоляции.
   1. При необходимости скорректируйте значение Теплопроводности.
   2. Выберите толщину теплоизоляции.
4. Выберите географическое Местонахождение обогреваемого трубопровода. Если выбрать регион в выпадающем списке, то нужное значение «Минимальной температуры воздуха» подставится автоматически. В списке присутствуют не все регионы, а только указанные в СНИПе.
   1. Либо введите минимальную температуру воздуха с клавиатуры. Для трубопроводов диаметром более 100 мм рекомендуется принимать температуру наиболее холодной пятидневки, обеспеченностью 0.92 (по СНиП 23-01-99). Для трубопроводов диаметром менее 100 мм рекомендуется принимать абсолютную минимальную температуру в регионе согласно СНИП.
5. Нажмите кнопку «Посчитать». Полученный результат на экране — это расчетные теплопотери без какого-либо запаса по мощности.
6. Для того чтобы подобрать подходящий греющий кабель требуется задать диапазон «Запаса мощности обогрева». По умолчанию греющие кабели подбираются с запасом по мощности 20-50%. Вы можете увеличить запас мощности до 120% с целью увеличения выборки греющих кабелей и нагревательных лент.
7. Для того чтобы начать расчет заново нажмите кнопку «Сбросить».

Отказ от ответственности

Онлайн-калькулятор имеет информационный характер.

ООО «Пробатум» не несет ответственность за самостоятельно выполненные Посетителем сайта расчеты.

Если необходимо получить достоверные данные и квалифицированно подобрать оборудование — заполните опросный лист «Обогрев трубопроводов» и вышлите его на адрес probatum-est@yandex.ru.

Теплотехнический расчет и подбор комплектующих к греющему кабелю выполняются бесплатно.

Источник

Метод определения по заданной температуре поверхности утепляющего слоя

Данное требование актуально на промышленных предприятиях, где различные трубопроводы проходят внутри помещений и цехов, в которых работают люди. В этом случае температура любой нагретой поверхности нормируется в соответствии с правилами охраны труда во избежание ожогов. Расчет толщины теплоизоляционной конструкции для труб диаметром свыше 2 м выполняется в соответствии с формулой:

Формула определения толщины теплоизоляции.

δ = λ (t_т — t_п) / ɑ (t_п — t), здесь:

• ɑ — коэффициент теплоотдачи, принимается по справочным таблицам, Вт/(м2 ⁰C);
• t_п — нормируемая температура поверхности теплоизоляционного слоя, ⁰C;
• остальные параметры — как в предыдущих формулах.

Расчет толщины утеплителя цилиндрической поверхности производится с помощью уравнения:

ln B =(d_из + 2δ) / d_тр = 2πλ R_н (t_т — t_п) / (t_п — t)

Обозначения всех параметров как в предыдущих формулах. По алгоритму данный просчет схож с вычислением толщины утеплителя по заданному тепловому потоку. Поэтому дальше он выполняется точно так же, конечное значение толщины теплоизоляционного слоя δ находят так:

δ = d_из (B — 1) / 2

Предложенная методика имеет некоторую погрешность, хотя вполне допустима для предварительного определения параметров утепляющего слоя. Более точный расчет выполняется методом последовательных приближений с помощью персонального компьютера и специализированного программного обеспечения.

Соответствие параметров и материала утеплителя требованиям СНиП

Схема изоляции трубы скорлупой ППУ.

Расчет изоляции для технологических или сетевых трубопроводов по методу нормируемой плотности теплового потока предполагает, что его значение q_L известно. В таблицах и приложениях к СНиП 41-03-2003 приведены эти значения, как и величины коэффициента К дополнительных потерь. Следует правильно пользоваться этими таблицами, так как они составлены для объектов, находящихся в европейском регионе Российской Федерации. Для определения нормируемого теплового потока трубопроводов, строящихся в других регионах, его значение необходимо умножать на специально введенный для этого коэффициент. В приложении СНиП указаны величины этих коэффициентов для каждого региона с учетом способа прокладки трубопровода.

При выборе изоляции трубопроводов различного назначения нужно обращать внимание на материал, из которого она изготовлена. Нормативная документация регламентирует применение горючих материалов разных групп горючести

Например, теплоизоляционные изделия группы горючести Г3 и Г4 не допускается применять на объектах:

1. В наружном технологическом оборудовании, исключая те установки, которые стоят отдельно.
2. При совместной прокладке с другими трубопроводами, которые перемещают горючие газы или жидкости.
3. При общей прокладке в одном тоннеле или эстакаде с электрическими кабелями.
4. Запрещено применять такие утеплители на трубопроводах внутри зданий. Исключение — здания IV степени огнестойкости.

http://ostroymaterialah.ru/youtu.be/TBPGadweXEg

В противном случае вычисления придется производить несколько раз.

Методики расчета

Проводятся теплоизоляционные работы на трубопроводах либо по расчетам, произведенным квалифицированным инженером, либо на основании самостоятельно сделанных вычислений. Но с появлением Интернета и специализированных сайтов появился и третий вариант, представляющий собой нечто среднее между перечисленными технологиями – онлайн калькулятор.

Онлайн калькулятор

Подобные услуги бесплатные. Программа загружается на сайт, специально инсталлировать ее на собственный компьютер не требуется. Расчет будет произведен за пару минут, достаточно выбрать одну из предложенных опций (зачем утепление):

1. Обеспечить необходимый уровень температуры снаружи изоляции.
2. Предотвратить образование влаги на внешней стороне трассы.
3. Уйти от риска замерзания содержимого.
4. Обеспечить утепление двухтрубной сети, проложенной под землей.

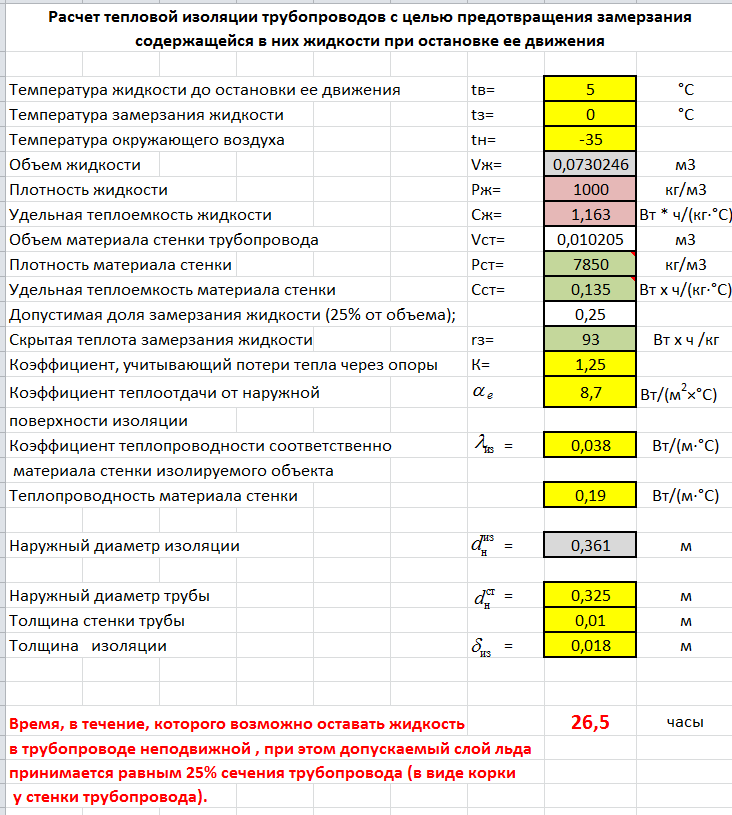

Фрагмент из автоматической программы

Далее пойдут уточнения:

• диаметр конструкции;
• наличие защитного слоя;
• материал для утепления;
• температура.

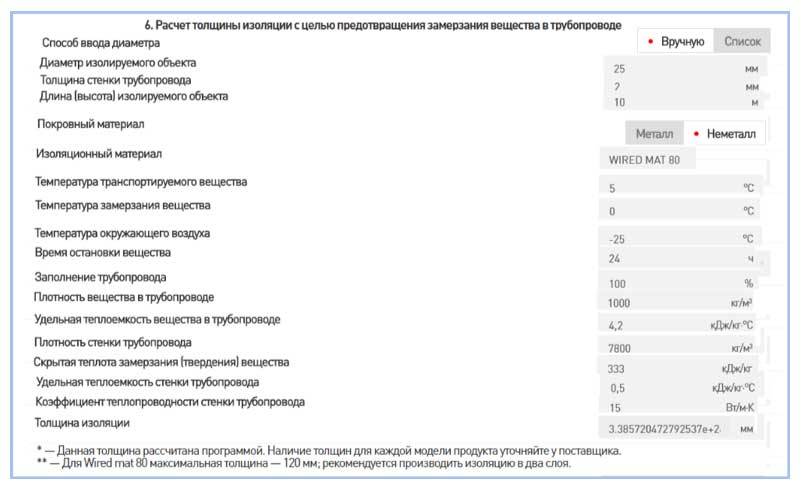

Продолжение автоматического расчета

Самостоятельные вычисления

Шаг 1. Определение температурного сопротивления используемого материала по формуле

Определение температурного сопротивления используемого материала по формуле

где

• Из – коэффициент выбранного утеплителя;
• Dиз – диаметр теплоизоляционного слоя;
• В – коэффициент теплообмена между теплоизоляцией и воздухом;
• Dн – диаметр конструкции

Шаг 2. Расчет линейной плотности потока

Расчет линейной плотности потока

где

• tиз – температура на плоскости утеплителя;
• tн – температура на поверхности трассы.

Шаг 3. Вычисление внутренней температуры

Вычисление внутренней температуры

где

• dв – внутренний диаметр элемента;
• т – коэффициент теплопроводности утеплителя;
• г – коэффициент теплообмена между внешней средой и стенками трассы.

Шаг 4. Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Шаг 5. Определение толщины материала для утепления

Определение толщины материала для утепления

На таких же формулах базируется и онлайн калькулятор, но только вам решать, хотите ли вы проверять программу.

А вот и результат работ

Калькулятор теплоизоляции трубопроводов поможет вам сохранить нужную температуру внутри сети и продлит срок службы конструкции.

Расчет изоляционных материалов трубопроводов

Расчеты изоляции для трубопроводов провести несложно, для удобства рекомендуется пользоваться специальными калькуляторами.

Есть ряд действий, которые позволяют предварительно определить объемы материалов. Перед тем как начинать расчеты, следует сразу определиться, какой именно тип утеплителя будет использован. Изоляторы отличаются не только внешне, но и условиям укладки, свойствами.

Для изоляции трубопроводов могут применяться окрасочные вещества.

Качество материалов высокое, слой получается тонким, но прочным, полностью выполняющим все функции. Расчет делается таким образом:

Используется формула вычисления площади цилиндра S=2πr(h+r), где r – радиус основания трубы, h – параметр длины трубы, π – константа, приближенное значение для данного случая используется 3,14. Полученное значение и есть площадь окраски. Далее следует согласно инструкции производителя определить расход материала.

Схема расчета теплоизоляции для трубы.

При использовании обычных изоляционных материалов расчеты проводятся намного проще. Необходимо определить объем для внутренней части трубы и внешней. Для этого применяется формула V=πr2h, где:

• V – объем трубопровода; r – значение радиуса (внешнего или внутреннего); h – длина трубы; π равно 3,14.

Отдельно вычисляется значение внутреннего и внешнего радиуса, полученная разница и будет равна объему всего материала изоляции трубопровода. Обертывание – это вариант внешней изоляции. В данном случае расчет выполняется аналогично по первой указанной формуле, но требуется учитывать толщину материала, так как она оказывает влияние на количество.

Методика просчета многослойной теплоизоляционной конструкции

Таблица изоляции медных и стальных труб.

Некоторые перемещаемые среды имеют достаточно высокую температуру, которая передается наружной поверхности металлической трубы практически неизменной. При выборе материала для тепловой изоляции такого объекта сталкиваются с такой проблемой: не каждый материал способен выдержать высокую температуру, например, 500-600⁰C. Изделия, способные контактировать с такой горячей поверхностью, в свою очередь, не обладают достаточно высокими теплоизоляционными свойствами, и толщина конструкции получится неприемлемо большой. Решение — применить два слоя из различных материалов, каждый из которых выполняет свою функцию: первый слой ограждает горячую поверхность от второго, а тот защищает трубопровод от воздействия низкой температуры наружного воздуха. Главное условие такой термической защиты состоит в том, чтобы температура на границе слоев t_1,2 была приемлемой для материала наружного изоляционного покрытия.

Для расчета толщины изоляции первого слоя используется формула, уже приводимая выше:

δ = [K(t_т — t_о) / q_F — R_н]

Второй слой рассчитывают по этой же формуле, подставляя вместо значения температуры поверхности трубопровода t_т температуру на границе двух теплоизоляционных слоев t_1,2. Для вычисления толщины первого слоя утеплителя цилиндрических поверхностей труб диаметром менее 2 м применяется формула такого же вида, как и для однослойной конструкции:

ln B₁ = 2πλ [K(t_т — t_1,2) / q_L — R_н]

Подставив вместо температуры окружающей среды величину нагрева границы двух слоев t_1,2 и нормируемое значение плотности потока тепла q_L, находят величину ln B₁. После определения числового значения параметра B₁ через таблицу натуральных логарифмов рассчитывают толщину утеплителя первого слоя по формуле:

Данные для расчета теплоизоляции.

δ₁ = d_из1 (B₁ — 1) / 2

Расчет толщины второго слоя выполняют с помощью того же уравнения, только теперь температура границы двух слоев t_1,2 выступает вместо температуры теплоносителя t_т:

ln B₂ = 2πλ [K(t_1,2 — t) / q_L — R_н]

Вычисления делаются аналогичным образом, и толщина второго теплоизоляционного слоя считается по той же формуле:

δ₂ = d_из2 (B₂ — 1) / 2

Такие непростые расчеты вести вручную очень затруднительно, при этом теряется много времени, ведь на протяжении всей трассы трубопровода его диаметры могут меняться несколько раз. Поэтому, чтобы сэкономить трудозатраты и время на вычисление толщины изоляции технологических и сетевых трубопроводов, рекомендуется пользоваться персональным компьютером и специализированным программным обеспечением. Если же таковое отсутствует, алгоритм расчета можно внести в программу Microsoft Exel, при этом быстро и успешно получать результаты.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.

Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

• для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
• для канализационных систем и систем водоотвода;
• для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

• рулонные;
• листовые;
• кожуховые;
• заливочные;
• комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры.
Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии.
Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

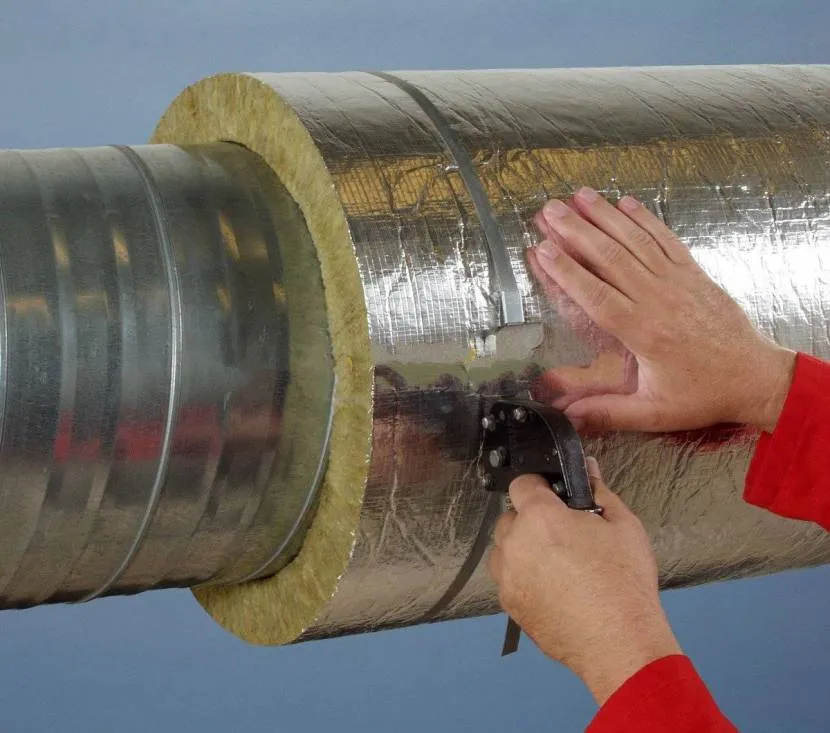

На фото трубопровод, утепленный минватой

• Пенополистирол. В народе его прозвали «скорлупой». Такой утеплитель удачно сочетает в себе качество, все необходимые свойства и удобство при монтаже.
  Пожаростойкость, низкая теплопроводность и низкое влагопоглощение делают пенополистирол незаменимым материалом для изоляции труб водоснабжения и отопления.

  Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб.
  Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

• Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь.
  После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Вспененный полиэтилен

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Фольгированный пенофол

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Калькулятор расхода рулонной битумной изоляции для труб

Как правильно рассчитать расход гидроизоляции на трубу.

Для гидроизоляции трубы усиленного и/или весьма усиленного типа мы будем применять такие материалы:

1. Грунтовка асмольная жидкая.
2. Битумно-полимерная (или аналоги) лента с липким слоем.

Перед началом нанесения изоляции нам нужно понимать как правильно рассчитать расход изоляции (ленты и праймера) на изолируемый участок трубопровода.

Исходные данные необходимые для расчета:

1. Диаметр трубы.
2. Протяженность участка.
3. Тип изоляции согласно ГОСТ / ДСТУ: усиленный или весьма усиленный тип.

Расчет изоляции на трубу — формула.

Рассчитаем площадь поверхности трубы по формуле:

S = π × d × h

• S — площадь поверхности участка трубы.
• π ≈ 3,14
• d — диаметр трубы.
• h — длина участка трубы.

Расход битумной ленты толщиной в 1,8 мм на 1 метр квадратный.

Весьма усиленная гидроизоляция (ВУС):

m = S × 4 кг/м² — расход ленты на квадрат поверхности ВУС изоляции

Усиленная гидроизоляция (УС):

m = S × 2,5 кг/м² — расход ленты для изоляции усиленного типа

• m — масса ленты.
• S — площадь изолируемой поверхности.

Расход грунтовки (праймера) в обеих случаях рассчитывается из расхода 300 мл/м².

Важно: расчеты совпадают с фактическим объемом материалов при условии соблюдения технологии нанесения изоляции. А именно:

• лента для ВУС изоляции наносится в нахлест 50% за один проход;
• лента для ВУ изоляции наносится в нахлест от 5% до 10%, образуя узкую полосу нахлеста на стыках;
• грунтовка наносится лишь на поверхность трубы (металла) тонким ровным слоем до 2 мм.

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

В частном строительстве могут случиться ситуации, когда котельная расположена в основном здании, но от него требуется провести теплотрассу к другой постройке – жилой, технической, подсобной, сельскохозяйственной и т.п. Получается, что некоторые участки трубы проходящие, например, через неотапливаемые помещения, через подвалы или чердаки, проложенные в подземных каналах а иногда – и просто на открытом воздухе, чтобы не допустить ненужных потерь тепловой энергии потребуют дополнительной термоизоляции.

Цены на термоизоляцию для труб

Удобнее всего, конечно, использовать готовые утеплительные полуцилиндры, но если такой возможности нет, то можно применить и минеральную вату. Найти требуемые значения толщины утеплителя несложно – для этого есть соответствующие таблицы. Проблема в том, что любой волокнистый утеплитель при таком использовании со временем обязательно даст усадку, и его толщины может стать недостаточно. Предусмотреть этот нюанс поможет калькулятор расчета термоизоляции труб отопления при наружной прокладке.

Для расчетов потребуются некоторые табличные данные – они указаны ниже, с соответствующими пояснениями.

Табличные данные для расчета и пояснения по его проведению

Точный расчет подобного утепления теплотрассы – это весьма сложные вычисления, и проводит их нет необходимости, так как основные показатели давно определены и сведены в таблицы. Ниже представлена таблица, которую с успехом можно использовать при утеплении теплотрасс минеральной ватой для практически всей Европейской части России. При желании, для районов с более суровым или, наоборот, мягким климатом можно найти свои значения, вбив в поисковике «СП 41-103-2000».

Наружный диаметр трубы, мм	Температурный режим теплоносителя, °С
подача	обратка	подача	обратка	подача	обратка
65	50	90	50	110	50
Толщина минераловатной изоляции, мм
45	50	50	45	45	40	40
57	58	58	48	48	45	45
76	67	67	51	51	50	50
89	66	66	53	53	50	50
108	62	62	58	58	55	55
133	68	68	65	65	61	61
159	74	74	64	64	68	68
219	78	78	76	76	82	82
273	82	82	84	84	92	92
325	80	80	87	87	93	93

Любая минеральная вата при накручивании на трубы обязательно со временем даст усадку. Можно, конечно, «намотать» ее с большим запасом, но это нерентабельно, а кроме того, СНиП определяет и предельно допустимые максимальные толщины утепления:

Наружный диаметр трубопровода, мм	Предельная толщина термоизоляции трубы, мм, при температуре носителя
до +19°С	+20°С и более
18	80	80
25	120	120
32	140	140
45	140	140
57	150	150
76	160	160
89	180	170
108	180	180
133	200	200
159	220	220
219	230	230
273	240	230
325	240	240

предельная толщина

Лучше всего – провести вычисления, в которых учтен коэффициент уплотнения материала и диаметр утепляемой трубы. Для этого есть соответствующая формула, которая и заложена в предлагаемый калькулятор.

А коэффициент уплотнения несложно определить из следующей таблицы:

Введите данные в онлайн калькулятор для расчёта

Перед использованием калькулятора прочтите инструкцию.

Рассчитанную тепловую мощность рекомендуется увеличить на 20% для покрытия неучтенных обстоятельств, что и предусмотрено в предлагаемом расчёте. Для того, чтобы система водяного отопления правильно функционировала, необходимо обеспечить нужную скорость теплоносителя в системе.

• Скорости продвижения воды в трубопроводах рекомендуется в пределах от 0,3 до 1.5 м/сек;
• при скорости меньшей 0.3 м/сек в системе могут появляться воздушные пробки;
• при скорости большей 1.5 м/сек – гидравлические шумы. Таким образом,оптимальная скорость продвижения воды в трубопроводах находится в пределах от 0,4 до 1 м/с.

Для расчёта потерь давления кроме диаметра и длины трубопровода в нашем онлайн калькуляторе, необходимо также задать материал труб, эквивалентная шероховатость которых определяет затраты на преодоление трения жидкости о стенки труб; полученный результат умножается на коэффициент 1.2 для учета гидравлического сопротивления отводов, поворотов, кранов и других элементов трубопровода.

Укладка изоляции

Расчет изоляции зависит от того, какая укладка применяется. Она может быть наружной либо внутренней.

Наружная изоляция рекомендована для защиты систем отопления. Она наносится по внешнему диаметру, обеспечивает защиту от потерь тепла, появления следов коррозии. Для определения объемов материала достаточно вычислить поверхностную площадь трубы.

Теплоизоляция сохраняет температуру в трубопроводе независимо от воздействия на нее условий окружающей среды.

Внутренняя укладка используется для водопровода.

Она отлично защищает от химической коррозии, предотвращает потери тепла трассами с горячей водой. Обычно это обмазочный материал в виде лаков, специальных цементно-песчаных растворов. Выбор материала может осуществляться и в зависимости от того, какая прокладка будет применяться.

Канальная прокладка востребована чаще всего. Для этого предварительно устраиваются специальные каналы, в них и помещаются трассы. Реже используется бесканальный способ укладки, так как для проведения работ необходимо специальное оборудование и опыт.Метод применяется в том случае, когда выполнять работы по устройству траншей нет возможности.

Материалы: оптимальные варианты для трубопроводов

Тепловая изоляция применяется для всех видов трубопроводов, независимо от температуры теплоносителя. Как правило, она состоит из следующих компонентов:

• Основной слой теплоизоляции. Он защищает изолируемую трубу от потерь тепла.
• Наружное покрытие. Она защищает теплоизоляционный слой от увлажнения, механических повреждений, воздействия агрессивных сред. От наружной защиты требуется особая прочность и сохранение целостности при эксплуатации.
• Крепления. Удерживают материалы в правильном положении.

Для обустройства изоляции используют материалы нескольких видов. Они отличаются способом нанесения на поверхность и толщиной получаемого слоя, но должны обладать следующими качествами:

• Не относиться к классу горючих веществ.
• Не быть агрессивными по отношению к металлическим элементам системы.

По сфере применения различают следующие типы утеплителей:

• Для элементов производственных линий.
• Для канализационных, сточных и дренажных труб.
• Для вентканалов и систем кондиционирования.
• Для подземных трубопроводов с горячей и холодной водой.

Расчет тепловой изоляции трубопроводов в калькуляторах выполняется на основе другой классификации утеплителей – их формы. По этому параметру выделяют напыляемые, плитные, рулонные материалы и утеплители в виде цилиндров. В частном строительстве распространены следующие виды теплоизоляции:

• Минеральная вата и маты из минваты со стеклотканью (прошивные).
• Плиты из минваты невысокой плотности на синтетических связующих.
• Плиты совелитовые (асбестоцементные).
• Плиты повышенной жесткости.

Также применяют фольгированные покрытия, полимерные пленки, стекловату различной толщины, штукатурные покрытия, стеклопластик (для гидроизоляции). Отдельный класс составляют полимерно-битумные составы, прочные и экономичные, реже используется жидкий пенополиуретан.

Утепление трубы дымохода Источник oboiman.ru

СМЕТА МДС 2021

Программа для составления смет на строительство и проверки сметной документации

ГОСУДАРСТВЕННЫЕ СМЕТНЫЕ НОРМАТИВЫ

ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ И СПЕЦИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ ГЭСН-2001

Государственные сметные нормативы. Государственные элементные сметные нормы на строительные и специальные строительные работы (далее — ГЭСН) предназначены для определения потребности в ресурсах (затрат труда рабочих-строителей, машинистов, времени эксплуатации строительных машин и механизмов, материальных ресурсов) при выполнении строительных и специальных строительных работ и для составления на их основе сметных расчетов (смет) на производство указанных работ ресурсным и ресурсно-индексным методами. ГЭСН являются исходными нормами для разработки других сметных нормативов: единичных расценок федерального, территориального и отраслевого уровней, индивидуальных и укрупненных сметных нормативов. Утверждены и внесены в федеральный реестр сметных нормативов, подлежащих применению при определении сметной стоимости объектов капитального строительства, строительство которых финансируется с привлечением средств федерального бюджета Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 30.01.2014 г. N 31/пр (в ред. Приказа Минстроя России от 07.02.2014 г. N 39/пр).

Теплоизоляционные работы

2.26. Исчисление объемов работ при использовании ГЭСН части 26 «Теплоизоляционные работы».

2.26.1. Объем изоляции «в деле» (Ои)м 3 , приходящийся на 1 м длины трубопроводов или оборудования цилиндрической формы, исчисляется по формуле:

где Т — толщина изоляционного слоя, м; Д — наружный диаметр трубопровода или оборудования, м.

2.26.2. Длина изолируемых трубопроводов, а также оборудования цилиндрического и прямоугольного сечений и т.п. определяется по осевой линии для каждого сечения, причем арматура и фланцы, фитинги и т.д. из длины не исключаются.

2.26.3. Периметр многоугольного и подобного сечения определяется как среднеарифметическая величина периметров внутренней и наружной поверхности изоляции.

2.26.4. Объем изоляции отдельных мест у контрольно-измерительных приборов и арматуры, а также возле всякого рода люков, штуцеров, отверстий на оборудовании учтен нормами, при этом длина изолируемых трубопроводов измеряется без вычета указанных мест.

2.26.5. Объем работ по изоляции холодных поверхностей строительных конструкций определяется умножением площади изолируемой поверхности на толщину изоляции согласно проекту. Объем противопожарных поясов в объем изоляции не включается, т.к. их устройство предусмотрено отдельно (табл.26-01-37, 26-01-40).

2.26.6. Объем работ по изоляции безбалочных перекрытий снизу плитными утеплителями следует исчислять раздельно для перекрытий и для колонн, при этом изоляция капителей должна учитываться в объеме изоляции перекрытий.

2.26.7. Объем работ по отделке изоляции «в деле» — штукатурке, оклейке, покрытию, установке каркаса, сетки, а также по окраске изоляции должен исчисляться по наружной поверхности отделки.

2.26.8. Объем работ по покрытию изоляции (Оп)м 2 , приходящийся на 1 м длины трубопроводов или оборудования цилиндрической формы, исчисляется по формуле:

где Д — наружный диаметр трубопровода или оборудования, м; Т — толщина изоляционного слоя, м.

2.26.9. Объем работ по отделке (покрытию) изоляции (Оо)м 2 , приходящийся на 1 м 3 изоляции, определяется по формуле:

,

где Д — наружный диаметр трубопровода или оборудования, м; Т — толщина изоляционного слоя, м.

2.26.10. В нормах табл.26-01-045 площадь изолируемой поверхности стен надлежит исчислять за вычетом проемов по наружному обводу коробок. При наличии в проеме двух коробок площадь проема исчислять по обводу наружной коробки.

2.26.11. В нормах табл.26-01-045 площадь изолируемых архитектурных деталей (пилястры, полуколонны, карнизы, парапеты, эркеры, лоджии, пояски и т.п.) следует включать в общую площадь изолируемой поверхности стен.

Источник
