Как изготовить деревянный вариант
Наиболее практичной и простой конструкцией является деревянная. Она доступна, легкая в изготовлении, имеет небольшой вес.
Для изготовления деревянного ворота потребуется выполнить некоторые правила.
- Бревно должно иметь меньшую длину, чем расстояние между колодезными стойками на 10 см.
- Необходимо предусмотреть металлические кольца на концах цилиндра. Они нужны для свободной прессовой посадки изделия. Его легко снимать при необходимости, но болтаться ничего не будет после установки.
- Остается предусмотреть полуоси для вращения. Их можно приварить к дискам на торцах цилиндра. Между бревном и стойкой нужна втулка, которая будет регулировать смещение ворота вдоль его оси.
Для чего над колодцем нужен домик?
Основное предназначение колодезного домика — защита питьевой воды от пыли, мусора, листвы, веток, насекомых, летней жары. Сад и огород весной и летом часто опрыскиваются химикатами, которые могут попасть в открытый колодец. Это также учитывается при создании его защиты. Вода в закрытом колодце не замерзнет даже при очень сильных морозах.
Помимо этого, домик на колодец способен просто украсить собой участок, если к его изготовлению подойти творчески, создав некоторое художественное творение. Многие мастера украшают подобные сооружения резными фигурами, декорируют их природным камнем, плиткой и прочими материалами. Конструкция, изготовленная в виде каких-то фигур, деревянных срубов, теремков и прочих экзотических построек, придаст всему участку необычность и загадочность.
На фото вариант готового колодезного домика из сруба
А теперь вплотную приступим к рассмотрению вопроса о том, как построить домик для колодца своими руками.
Как самостоятельно изготовить подъемный механизм
Чтобы сделать данную конструкцию, не нужно профессиональное оборудование и навыки токаря либо плотника. Минимальный набор приспособлений и желание сделать вороток для колодца своими руками – вот и все, что нужно для достижения отличного результата.
Рассмотрим несколько самых распространенных типов конструкции, которые наиболее популярны в силу своей простоты и надежности.
Классический тип конструкции
Рассмотрим, как сделать ворот так, как делали его и сто лет назад. Этот способ проверен несколькими поколениями и, несмотря на свою простоту, крайне надежен и долговечен.
Вначале стоит запастись нужными материалами:
- Кусок бревна или оцилиндрованного бруса длиной около 120 см и толщиной 20-25 см.
- Деревянный брус для колодца размером примерно 200*200 мм. Он будет использоваться для стоек, на которых будет закреплен ворот.
- Лист металла толщиной от 2-х до 3-х мм.
- Металлический круг диаметром 20-25 мм.
Также лучше запастись определенными инструментами:
- Дрель с набором сверл по металлу и дереву.
- Болгарка с отрезными и шлифовальными кругами.
- Сварочный аппарат также не будет лишним, но, в крайнем случае, можно обойтись и без него.
- Различный измерительный инструмент: рулетка, угольник, строительный карандаш.
Работы производятся в следующем порядке:
- Вначале подготавливается колода – подбирается ровный кусок. С него необходимо снять кору и, при необходимости, подровнять с помощью рубанка. После этого древесину лучше всего обработать специальным защитным составом, который защитит элемент от воздействия сырости и вредителей.
- Далее в торцах отмечается центр колоды, в котором просверливается отверстие диаметром немного меньше, чем подготовленный металлический круг – чтобы его можно было забить в дерево с усилием.
Далее подготавливаются штыри – длина левого должна составлять около 20 см, а правого – 1 метр. Его необходимо изогнуть, чтобы получилась ручка.
- Для обеспечения надежности в торцах колоды необходимо установить шайбы или даже закрыть весь торец куском металла, в котором проделано отверстие, по диаметру совпадающее с размером штырей. По краям лучше надеть два металлических кольца, предохраняющих дерево от растрескивания.
- Очередь за стойками, раньше в них штыри вставлялись достаточно просто – в левой стойке просверливалось отверстие, а в правой выбиралась выемка, и туда просто вставлялась конструкция, как показано на фото.
Усовершенствованные конструкции
В современных условиях можно сделать усовершенствованные варианты ворота, которые мы и рассмотрим ниже.
При первом варианте для ручек и опорных шайб используется капролон – современный высокопрочный материал. Подготовительные мероприятия не отличаются от вышеописанных.
Главное отличие – в креплении колоды к стойкам:
- Подготавливаются шайбы из капролона, внутренний диаметр которых равен диаметру штыря.
- В стойках просверливаются отверстия равные наружному диаметру подготовленных прокладок, после чего они вставляются в конструкцию.
- Далее конструкция собирается, а благодаря капролону движущиеся части двигаются очень легко.
Еще один хороший вариант – использование в движущихся частях подшипников. Благодаря им достигается самый легкий ход механизма, и с подъемом воды справится даже хрупкая девушка.
Вместо традиционной ручки можно использовать штурвал в стиле старинного корабля, а вместо простой колоды – конструкцию из нескольких брусков, собранных в виде ворота. На самом деле, вариантов большое количество, и вы может придумать свой, неповторимый вариант, наша статья рассказывает лишь основные детали того, как сделать вороток для колодца. (См. также статью Декоративный колодец своими руками.)
Четырехпальцевый ворот
Интересный тип конструкции, которую можно сделать самостоятельно. Все детали, в принципе, аналогичны, но ручка выполняется не в виде воротка, а в виде четырех круглых ручек, которыми и осуществляется подъем ведра. Кроме того, цена такого проекта несколько ниже, чем у классического.
Основной рабочий инструментарий и материалы
Чтобы самостоятельно сделать простую конструкцию ворота, потребуются:
- заготовка из дерева (брус или бревно) – длина 110 см, диаметр 18 см;
- брус прямоугольного типа (для вертикальных стоек) – сечение 18 × 10 см;
- металлический лист – толщина 2,5 см, размер 6 × 6 см;
- металлические круги со ступицами (для хвостовика и рукоятки);
- пруток для рукоятки;
- электродрель;
- болгарка с кругом для порезки металла;
- сварочный инструмент;
- рубанок;
- подъемный механизм – трос или цепочка;
- скобы из металла;
- фиксирующие элементы – гвозди с крупными шляпками;
- измерительные приспособления – уголок, рулетка, строительный карандаш.
Сборка
После установки стоек колодца и выполнения в них отверстий под оси или фиксации втулок с подшипниками можно приступать к сборке ворота. Это делается в такой последовательности:
- В торцы бревна вставляются прутки. На них надеваются металлические диски. Они привариваются к пруткам. Если установка колоды будет производиться в отверстия в стойках, а не в выемки, то приваривается только короткий пруток. Длинный стержень пока остаётся не изогнутым под ручку и не приваренным. При укладке в выемки можно приварить оба прутка сразу.
- На цилиндрическую часть надеваются металлические хомуты.
- После этого торцевые диски можно прикручивать.
- По центру ворота крепится трос или цепь. Для этого в бревно забивается металлическая скоба.
- Теперь всю конструкцию можно устанавливать на опорные колоды своими руками. При монтаже в отверстия торцевая часть с приваренным прутком вставляется первой. Затем через второе отверстие просовывается длинный пруток и вставляется в диск и паз на цилиндре. Теперь диск можно приварить ко второму прутку. После этого можно изогнуть длинный стержень в форме буквы «Г» для получения ручки.
- На цепь или трос крепится ведро.
Конструкция ворота

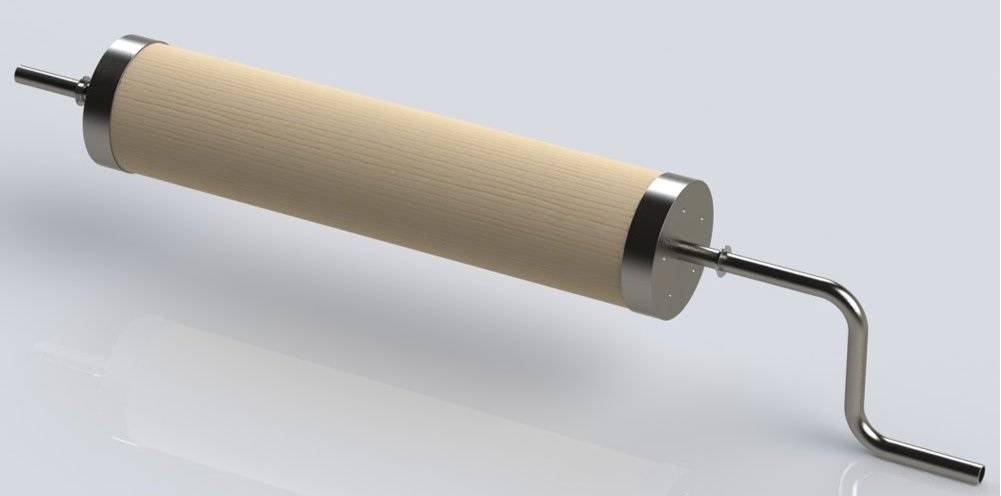

Ворот для колодца представляет собой цилиндр, на который наматывается цепь, трос или веревка, удерживающие емкость для воды, обычно ведро, предназначенную для её подъёма с глубины водоносного слоя.
Параметрами, влияющими на эффективность подъёма ведра с водой, являются:
- Диаметр цилиндра, на который происходит навивка цепи или веревки, чем он больше, тем меньшее число оборотов рукояти следует сделать для подъема ведра.
- Радиус рукоятки колодезного ворота, определяющий усилие, которое необходимо приложить для подъема ведра на высоту, соответствующую длине окружности цилиндра.
- Способ, которым ворот колодца опирается своей осью на посадочные места в стойках.
Классическая конструкция ворота для колодца, изготавливаемого своими руками из подручных материалов представляет собой бревно диаметром от 15 до 25 см со вбитыми в торцы металлическими штырями, один из которых дважды изогнут под прямым углом и представляет собой рукоять. Простейший узел опирания подразумевает вращение металлических штырей в отверстиях, просверленных в деревянных стойках, или между плоскостью верхнего среза и фиксирующего элемента, закрепляемого сверху.
Конструкции, схемы и чертежи
Для начала давайте определимся, сколько стен будет у нашего домика. Вы можете выбрать прямоугольный или шестигранный сруб.
Четырехгранная версия смотрится более традиционно, но и у шестигранной есть свои достоинства. Конструкция такого сруба позволит вам сэкономить место, она занимает меньше площади и хорошо подходит для небольших участков. В остальном же это больше дело вкуса, каждый вариант можно по-своему обыграть, декорировать, украсить.
Бывают более упрощенные схемы открытого вида без стен. Они так же хорошо выполняют свою функцию, но их легче изготовить. Также конструкции бывают закрытого и открытого типа. Закрытая конструкция отличается тем, что полностью скрывает колодец, а открытая состоит из стен по высоте бетонного кольца и крыши.
Из какого материала делают ворот для колодца
Виды воротов для колодца различают по материалу:
деревянный – легче всего изготавливать своими руками, но для деталей выбрать нужно дерево, устойчивое к сырости, наподобие лиственницы или осины;
металлический – барабан, как правило, устанавливают полый, поэтому для его производства используют стальную трубу;
комбинированный – барабан выполняют из дерева, а ручки, цепи, узлы вращения – из металла, это универсальное решение.
Современные технологии практически не изменили устройство. Единственное усовершенствование – использование подшипников и пластиковых втулок, облегчающих вращение.
Последовательность
Как можно сделать домик для колодца? Нужно определиться с материалом и планом действий. Например, для сооружения с крышей в два ската последовательность действий следующая.
Подготовка
Понадобится следующее:
- брусья;
- доски;
- бревно;
- уголки;
- два прута (один Г — образный);
- детали для крепления;
- черепичный материал, емкость и цепочка.
Материал высушивается, выравнивается, обтесывается и обрабатывается антисептиком.
Инструменты понадобятся следующие:
- перфоратор (дрель) – сверлить бетон;
- пила (дисковая) – обрабатывать дерево;
- ножовка;
- средний молоточек;
- строительные инструменты для дерева.
Создание каркаса
Размеры в домике для колодца своими руками должны быть точно указаны и соблюдаться при сборке. Удобно работать по следующей схеме:
- измеряется ширина колодца для определения размеров домика;
- изготавливается рама из дерева с использованием ровной поверхности и уровня;
- перпендикулярно ее основанию прикрепляется пара брусьев – это конек;
- основание каркаса и стойки соединяются стропилами. Для плотного прилегания концы должны быть обрезаны под 45 градусов;
- где располагается дверь, крепится широкая доска для установки впоследствии ведер;
- набиваются доски менее широкие на другие стороны, благодаря чему прочность увеличивается;
- каркасную часть и вертикальные балки нужно болтами прикрепить на кольцо из бетона;
- ворот ставится на стойки и крепится пластинами;
- проводится крепеж и приделывается шпингалетная задвижка.
Крыша для домика
Кровельные работы:
- фронты и скатная часть обшиваются. Доски должны выступать над конструкцией, как козырек;
- закрепленный кровельный материал покрывается гидроизоляцией.
Воротная часть
Она изготавливается самостоятельно из бревна длиной менее метра, чтобы диаметр превышал двадцать сантиметров. Предназначена для плавного опускания и подъема ведер. Больше диаметр ворота – легче цепь накручивается на него.
Стойка краем ворота не задевает каркас. Бревно выравнивают, шлифуют. На краях обмотка из проволоки или хомуты. В отверстиях торцевых частей шайбы соответствующего размера. Пруты вбиваются слева и справа. Цепочка и емкость подвешиваются.
Дверь
Можно смастерить добротную дверцу. Три бруса закрепляются к одной из сторон каркаса и основательной части конструкции. Сама дверь делается из однотипных досок.
Они скрепляются брусьями по диагональному направлению, а также поверху и понизу, что лучше делать на ровной поверхности. При помощи петель и саморезов она устанавливается на свое место. Главное – она не задевает каркас при закрытии или открытии.
Набор для работы
- Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
- Дисковая пила.
- Электрический лобзик.
- Ножовка.
- Гвоздодер.
- Крестообразная отвертка.
- Молоток.
- Карандаш.
- Строительный уровень.
- Рулетка.
- Обрезная доска.
- Брус.
- Крепежные элементы.
- Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
- Дверца.
- Защелка для дверцы.
- Ручка.
- Петли.
Как своими руками сделать вороток для колодца
Рисунок 2. Чем больше плечо рукоятки, тем легче крутится ворот.
Ворот представляет собою закрепленный на оси цилиндр, на который при его вращении наматывается цепь, на конце которой закреплено ведро. Располагается вороток над шахтой колодца. Он состоит из двух стоек, закрепленных по краям наземной части и цилиндра с осями, установленными на стойках. Отверстия для осей в деревянных стойках желательно укрепить металлическими шайбами. Рассмотрим, как можно сделать вороток из сплошного бревна.
Для того чтобы сделать вороток такой конструкции (см. рис. 4), используется ровная деревянная колода длиной порядка 1,2 м и радиусом 10 см. Для промежутка между опорными стойками 1,3 м такие размеры ворота будут оптимальными. Древесина со временем истирается цепью, поэтому должна быть достаточно твердой. Подойдут дуб, акация, бук, ясень, береза. Кроме того, потребуются следующие инструменты и материалы:
- 2 деревянных бруса для стоек;
- металлический прут;
- листовой металл толщиной 3-5 мм;
- наждак или болгарка, дрель, сварочный аппарат;
- гвозди;
- линейка, рулетка, циркуль, карандаш.
В торцах колоды по оси просверливаются дрелью углубления. Их диаметр должен быть немного меньше диаметра прута, который используется в качестве оси ворота. Прут размечается и разрезается. Та часть прута, на которой будет находиться ручка для вращения ворота, должна быть, соответственно, длиннее.
Рисунок 4. Ворот для колодца своими руками.
Из листового металла вырезаются 5 шайб (см. рис. 4), в их центрах проделываются отверстия диаметром, соответствующим диаметру прута. По краям шайб на расстояниях 1 см от их краев проделываются отверстия небольшого диаметра под гвозди, которыми они будут прибиваться к торцам колоды и стойкам.
По краям на ворот желательно поместить обечайки из металлических полос. Их следует сформировать, а затем сварить из того же листового металла. В крайнем случае края можно стянуть в несколько рядов толстой проволокой. Это поможет сохранить форму ворота и предотвратить возникновение трещин при забивании гвоздей.
В углубления, проделанные в торцах колоды, вставляются заготовленные пруты, на которые насаживаются металлические шайбы впритык к колоде. Шайбы привариваются с помощью сварочного аппарата к прутьям, а затем прибиваются гвоздями к торцам колоды. Еще две шайбы прибиваются с двух сторон от отверстия в боковой стойке, через которую будет проходить рукоятка, и одна — в противоположной стойке. При помощи крепкой скобы посередине колоды надежно закрепляется цепь — вороток готов.
Готовое устройство своими осями вставляется в отверстия в стойках, после чего более длинная часть металлического прута изгибается в двух местах под прямым углом — формируется ручка ворота. Остается полученную конструкцию установить на колодец таким образом, чтобы ворот находился над центром колодезной шахты. Стойки для надежности можно забетонировать.
Подъемный механизм для колодца своими руками готов и можно надеяться, что он будет служить вам долго и надежно.
Когда на Вашем участке есть колодец, необходимо задуматься над тем, как делать забор воды. Использование электрического насоса – один из самых простых способов. Он может использоваться как для наполнения воды в емкость, так и для обеспечения автономного водоснабжения. Но существенный недостаток заключается в том, что при отсутствии электричества, насос будет совсем бесполезен, поэтому нужно иметь другой вариант. Выходом может быть ворот для колодца своими руками.
Такое приспособление не требует значительных усилий при эксплуатации. Для того чтобы сделать подъемный механизм колодца, не обязательно быть отличным мастером, главное обладать элементарными навыками физической работы с простыми инструментами.
Опорные узлы
Монтаж через посадочное отверстие
Для продолжительности эксплуатации конструкции все места прикосновения металлических элементов с деревянными стойками необходимо смазывать. Это будет способствовать плавности вращения и замедлит процесс выработки. В противном случае, образуется люфт, который негативно скажется на работе подъемного механизма. В свою очередь, это приведет к потребности в незамедлительном проведении ремонта.
Втулки из капролона
Во избежание преждевременной выработки втулок используются полимерные втулки. Они имеют значительные преимущества перед металлическими изделиями:
- в несколько раз увеличивается срок эксплуатации;
- этот материал не поддается коррозии;
- относится к экологически чистому материалу, может использоваться в пищевой промышленности;
- способен работать в температурном диапазоне -40 – +70 °C.
Считается устойчивым к воздействию негативного влияния химического и абразивного воздействия.
Технология установки ворота
Первоначально на оголовке с 2-х сторон колодца предстоит установить стойки, в их качестве могут быть использованы брусья, бревнышки, а также толстые доски. Для того чтобы обеспечить еще большую устойчивость, часто концы этих элементов вкапывают в толщу грунта. Бесспорно, этот вариант является наиболее простым способом фиксации стоек. Но древесина в земле достаточно быстро выходит из строя, загнивая, что приводит к необходимости смены стоек. Именно поэтому стоит воспользоваться способом, который позволит увеличить срок службы стоек. Для этого предстоит произвести предварительную обработку концов стоек антисептическим составом, в качестве замены такого метода может выступить осмоление.
Дополнительно продлит срок жизнедеятельности деревянных стоек укрепление этих элементов на выступающем над поверхностью земли элементе кольца, который не должен быть погружен в грунт. Таким образом, установка стоек должна быть произведена на поверхности наружных стенок колодезных колец. Сделать это можно при помощи транспортировочных (технологических) отверстий, которыми снабжены кольца, или с помощью специально проделанных в их стенках отверстий. В обоих данных вариантах крепление можно осуществить при помощи гаек и болтов.
На верхнее кольцо между стойками следует установить сколоченную из брусков квадратную деревянную раму. Те просветы, которые остались в углах, ни в коем случае не следует заделывать наглухо. Они будут необходимы для вентиляции внутренней области колодца. Чтобы предотвратить попадание мусора внутрь, их необходимо будет затянуть, используя мелкоячеистую металлическую сетку.
После того как вся данная конструкция будет готова, в ней можно установить барабан. Для этого будет необходим отрезок ровного сухого бревна, диаметр которого должен быть равен 20 сантиметрам или выше. Длина барабана не должна доходить до стоек на 10 сантиметров, т.е. проходить между ними свободно.
Оба конца барабана должны быть оборудованы алюминиевыми, медными или латунными лентами. В крайнем случае можно использовать стальную ленту. Но в условиях постоянной влажности она достаточно быстро проржавеет. Эти ленты будут необходимы для того, чтобы в барабане не появлялись трещины при вколачивании в него рукояти и хвостовика, что верно и для процесса дальнейшей эксплуатации.
Для того чтобы изготовить рукоять и хвостовик, можно использовать водопроводные трубы. Каждое колено рукояти должно иметь длину, равную примерно 30 сантиметрам. Для этого трубу следует разметить на соответствующие отрезки, а после согнуть под прямым углом. Для того чтобы место изгиба не сплющилось, в трубу предварительно следует засыпать песок. А если труба будет дополнительно нагрета, то место изгиба получится не только ровным, но и плавным. Однако вполне можно в момент изгибания обойтись без песка.
Конец рукояти, который предполагается вставить в барабан, желательно будет сплющить. Эта мера не должна позволить рукояти проворачиваться вокруг собственной оси в ходе эксплуатации. При вколачивании рукояти в барабан будет прилагаться гораздо меньшее количество усилий.
То же самое необходимо проделать с хвостовиком. Его длина может быть произвольной. Главное, что следует учесть, — это его надежное крепление в барабане, как правило, делается оно таким образом, чтобы конец хвостовика выходил на наружную сторону стойки на 5 сантиметров.
Установку барабана в стойках можно произвести по-разному. Он может быть установлен в отверстия на стойках, для этого сначала будет необходимо вмонтировать в него хвостовик. После нужно вставить барабан и хвостовик в одно из отверстий, которые имеет стойка. После через отверстие, которым обладает другая стойка, на противоположной стороне следует вколотить рукоятку в барабан. Для того чтобы облегчить эту работу, можно на земле пробно вколотить рукоятку в тело барабана примерно на 2/3 предполагаемой длины. Потом рукоять следует извлечь из барабана и через отверстие в стойке зафиксировать ее окончательно, углубив, как требуется.
При обустройстве колодца важным этапом является выбор подходящего способа подачи воды. Самый доступный – использование глубинного электронасоса, позволяющего быстро накачать воду и организовать автономное водоснабжение.
В случаях с перебоями электричества стоит предусмотреть альтернативный вариант – ворот для колодца, который можно изготовить и установить самостоятельно.
Виды механизмов подъема воды из колодца
Различают подъемные механизмы по конструктивным особенностям.
- Журавль – самое древнее устройство. Состоит из балансира с противовесом, который закрепляют на опору. К нему крепят ведро на веревке и опускают в воду простым наклоном длиной части журавля. Устройство удобное, но при большой глубине колодца такая конструкция будет иметь огромные размеры. В качестве материала используют только дерево.
- Ворот для колодца – описанный выше вариант, то есть вращающийся цилиндр с ручкой. Такой подъемник и обеспечивает забор воды на любой глубине. Цилиндр может быть как металлический, так и деревянный.
Установку и вращение ворота для колодца можно обеспечить разными методами. По этому признаку различают несколько подвидов барабанного устройства:
- Цилиндр в стойках закрепляют на металлических штырях. При создании усилия на рычаг в посадочных отверстиях их проворачивают и обеспечивают вращение самого барабана. Чтобы подъем был легче, место контакта металла и дерева нужно периодически смазывать. Со временем диаметр отверстия увеличивается, что затрудняет подъем, поэтому периодически колодезные стойки нужно менять.
- Предотвратить быстрый износ позволяют втулки из капролактама. Материал не поддается никаким видам коррозии и не боится воды. Втулки из полимера продлевают срок эксплуатации ворота.
- Самый дорогостоящий вариант – установка подшипника. Это специальное приспособление заметно облегчает вращение. При этом конструкция ворота усложняется – нужно на колодезных стойках установить ступицы. Зато подъем даже большого ведра не составляет никакого труда. Подшипники необходимо смазывать, поскольку они не защищены от пыли и влаги.
Управляют воротом с помощью рычагов. Различают 3 способа.
- Ручка в виде рычага – классическое приспособление. Длина ручки влияет на легкость подъема воды.
- Ворот для колодца со штурвалами – вместо рычага на барабан насаживают подобие колеса с несколькими рукоятками. Возможность перехватить рычаг, а не проворачивать полный круг, позволяет поднимать тяжелые ведра даже детям.
- Комбинированный – в этом случае с внешней стороны ворота закрепляют своими руками обычную ручку, а на самом барабане дополнительно фиксируют 4 прямых рычага. Таким образом тоже можно облегчить себе работу.
Важно! Чтобы соблюдать гигиенические нормы, в общественных колодцах к цепи закрепляют ведро с тем, чтобы воду набирали с помощью только одной емкости.
