Ремонт колодцев пластиковыми кольцами

Процедура монтажа колодца

Чаще всего канализационные колодцы используются в качестве септиков, т.е. это система, в которой очищается сточная вода.

Для того чтобы она исправно работала, ее нужно правильно смонтировать.

Если придерживаться определенной последовательности действий, то все обязательно получится. А начинается все с цементной стяжки, выполняющей роль основания септика.

Монтаж бетонного колодца

• установить на стяжку днище, имеющее вид плиты;
• после в яму погружается двое колец из железобетона (диаметр 1м);
• в верхней части будущего септика врезается вводящая, выводящая и вентиляционная труба;
• сверху конструкция накрывается крышкой с отверстием, а на нее уже укладываются следующие бетонное кольцо, но уже меньшего диаметра (0,7 м). Оно тоже закрывается специальной крышкой, оснащенной люком, который должен быть на уровне земли.

Установка бетонного колодца

Стоит отметить, что самое нижнее кольцо из железобетона заполняется изнутри гравием, но перед этим в нем просверливается около 100 отверстий по 5-6 мм диаметром. Снаружи это кольцо тоже засыпается гравием. Чтобы колодец исправно работал и меньше нуждался в ремонте, вы должны обеспечить его герметичность, а также утеплить пенопластом.

Монтаж колодца специалистами

Если вы решите воспользоваться услугами специалистов в г. Москва по ремонту и монтажу канализационных сооружений, то ими будет выполнен определенный перечень работ:

• внешний осмотр;
• очистка от скопившегося ила, грязи;
• внутренняя оценка состояния трубных стенок на предмет наличия разрушений и трещин;
• осмотр мест соединений колодца с трубопроводом;
• оценка гидроизоляционных качеств.

Монтаж выполненный специалистами

После этого вам, как заказчику услуги, будет выдана дефектная ведомость, на основании которой даются рекомендации.

Как выравнивают кольца колодца при смещении

Р.Л. Дрегваль задает вопрос:

Два года назад на своем дачном участке выкопал колодец, вода была чистая и вкусная. Воду приходили брать дачники с соседних улиц. Этим летом обнаружил, что вода немного мутная, а верхние кольца чуть сдвинуты. Почему так произошло и как выравнивают кольца колодца?

По этому вопросу отвечает наш эксперт:

Причин такого происхождения немного, но они есть. Смещение элементов шахты вызвано природными факторами, а именно:

• Вспучивание грунта.
• Возникновение плывуна.

Вспучивание грунта

Дело в том, что при наступлении весны, начинает оттаивать почва и грунтовые воды активно движутся внутри пород. Давление на стенки ствола возрастает, что часто приводит к разрыву швов верхних элементов. Если внимательно присмотреться, то можно заметить эти нарушения.

Грунтовые воды вместе с почвой просачиваются внутрь конструкции и заиливают дно, что приводит к помутнению воды. Ближе к лету активные процессы успокаиваются, и кольца пытаются стать в прежнее положение. В результате происходит их движение.

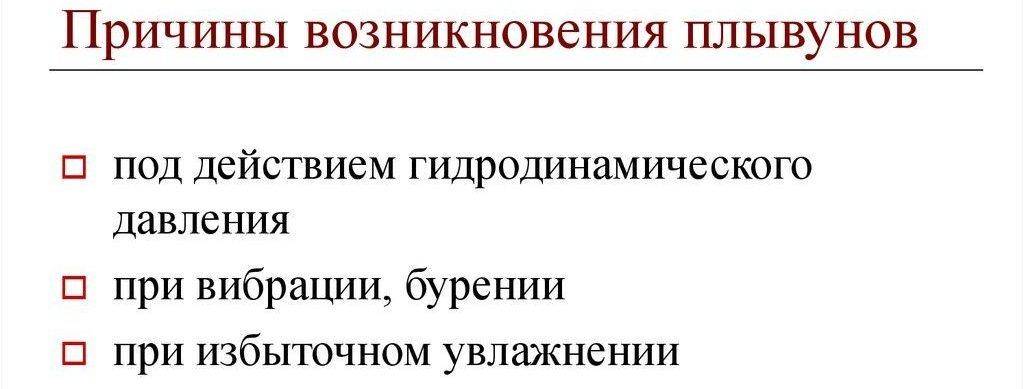

Возникновение плывуна

Явление, похожее на первый вариант, но в данном случае движение грунта происходит не в верхних слоях, а намного ниже. Поэтому смещение происходит в нижней части шахты. Нарушения невозможно увидеть, поскольку они скрыты толщей воды. Чтобы их посмотреть следует откачать воду.

Способы восстановления колец колодца

Появление такого дефекта, действительно является большой проблемой. Чтобы восстановить шахту колодца, необходимо провести ряд сложных комплексных мероприятий. Сначала нужно убедиться в серьезности проблемы:

• откачать воду;
• выполнить диагностику состояния стенок конструкции и швов.

В случае обнаружения значительного сдвига, потребуется проведение объемных земляных работ. Конструкцию обкапывают, выравнивают кольца. Если необходимо, меняют поврежденные элементы. После выполнения мероприятий по восстановлению шахты, ее укрывают глиняным замком.

Если проблема не настолько серьезная, и немного сместились только верхние кольца – выполняют их правку без земляных работ. Смежные кольца после восстановления скрепляют при помощи скоб.

Как в первом, так и во втором случае, после окончания ремонтных работ, производят чистку и дезинфекцию внутренней поверхности ствола.

Чтобы избежать движения колец, при строительстве шахты соединяют элементы накладками, которые не дадут в дальнейшем смещаться кольцам. Вокруг шахты делают засыпку песком или щебнем. Особенно это касается подвижных грунтов. Вокруг оголовка на поверхности выполняют цементную отмостку для стока дождевых вод.

Осуществление такого комплекса работ – ответственное мероприятие, требующее наличия особых навыков и умения. Без специальной техники в этом случае не обойтись. Поэтому прежде чем приступить к восстановлению, следует подумать о привлечении специалистов с опытом работы.

Когда необходим ремонт колодца

К сожалению, колодцы так же имеют свойство устаревать и приходить в негодность, как и все остальное. По прошествии многих лет эксплуатации у них возникают проблемы и присущие всем колодцам «болезни». Вот две самых основных и самых распространенных проблемы:

• Смещение колодца относительно его первоначального положения.
• Возникновение трещин между кольцам в швах в шахте колодца.

Возникновение в швах между бетонными кольцами в колодце трещин и сколов скрепляющего материала приведет к неприятным последствиям. Вода в колодце станет грязной и замутненной – ведь нарушается изоляция воды от грунта. Это небезопасно с точки зрения загрязнения воды почвой, но еще и чревато затопление этого участка – вода размоет треснувший шов в колодце и начнет выходить наружу.

Техника безопасности при ремонте

Правила техники безопасности при ремонте колодцев:

• Капремонт внутреннего объема проводится только при откачанной воде;
• Использование страховочных приспособлений и каски обязательно;
• Для работы в колодезных шахтах электроинструмент должно использовать только при наличии резиновых перчаток и резиновой обуви;
• Электроинструмент для работы в водозаборной шахте подключается к сети с устройством защитного отключения (УЗО);
• Работы по очистке и ремонту выполняются как минимум вдвоём, причем помощник находится на поверхности;
• Ремонтные работы выполняются при стабильно ярком освещении;
• Не допускается оставление в шахте строительного мусора или инструментов по окончании работы;
• Ремонт внутреннего объема аварийных колодезных стволов выполняют только профессионалы со специальным оборудованием и со специальной подготовкой.

2 Установка своими руками

В зависимости от типа колодцев, существуют некоторые различия в технологии строительства. Но существуют и общие рекомендации при установке колодцев своими руками. Дело в том, что своими руками колодцы устанавливают по особенной технологии. Здесь вам потребуются некоторые навыки и умения.

Главная задача: нужно правильно расположить кольца по горизонтали и вертикали. Для контроля за этим используют отвес и уровень.

При строительстве неглубоких колодцев, где требуется 2-3 кольца, можно сразу вырыть котлован нужной глубины, под соответствующий диаметр колец. Поскольку кольца имеют достаточно большой вес, лучше использовать грузоподъемную технику. Тогда строительство займет 2-3 дня.

Гидроизоляция своими руками и наружный дренаж тоже может занять около 2 дней. Максимально ровную поверхность котлована покрывают слоем песка в 15-20 см и утрамбовывают. Сверху устанавливают днище колодца.

Герметизация колодцев, особенно для питьевой воды должна проходить тщательно, чтобы не производить ремонт постройки в будущем. Еще перед монтажом должна быть произведена наружная гидроизоляция всех элементов постройки. Внутренняя герметизация производится после того, как все детали будут зафиксированы.

Гидроизоляция колодцев и ремонт своими руками делается с помощью обработки поверхности бетона таким материалом как битум или жидкое стекло. Также герметизация возможна и при помощи более современных проникающих составов.

Монтаж крупногабаритного бетонного кольца с помощью автомобильного крана

При самостоятельном изготовлении колец в бетон сразу добавляют пластифицирующие добавки. После этого в гидроизоляции стен шахты вообще нет необходимости. Следует заметить, что в колодцах для питьевой воды внутренняя гидроизоляция не делается.

Поэтому для питьевых колодцев есть два варианта: либо использовать кольца из бетона с примесью пластификатора, либо выполнять колодец монолитным способом, в котором установка опалубки производится прямо в шахту.

Более глубокие колодцы монтируют опускным способом. Чтобы избежать смещения колец, их соединяют скобами или пластинами с болтами. Гидроизоляция стыков своими руками делается следующим образом: грунтуют фальцы колец, потом в углубление закладывают пеньковый жгут и заделывают шов цементом.

Чтобы гидроизоляция не подвела можно в цементный раствор добавить пластификатор. Ремонт колодца после смещения колец также производят с помощью герметика или смеси цемента и клея ПВА. Ремонт производят с внутренней и внешней стороны колодца.

Такими же материалами производят ремонт трещин в бетонных стенах. Если повреждения небольшие, то допускается ремонт только с одной стороны. Если же повреждения носят более разрушительный характер, то необходим ремонт и с внешней стороны.

Для выполнения отверстий под трубопровод можно использовать болгарку, штроборез или дрель с насадкой «коронка по бетону». Размеры отверстия должны быть немного больше диаметра трубопровода, чтобы можно было выполнить герметизацию своими руками. Используют фиброрезину или водостойкий герметик на подобие силикона.

После выполнения всех изоляционных работ, необходимо произвести монтаж плиты перекрытия и приступать к засыпке.

колодца

Правила и советы по эксплуатации колодцев из пластика

Пластиковые колодцы не требуют постоянного сложного контроля за состоянием в ходе эксплуатации. Внутренняя поверхность колец гладкая, поэтому на стенках лишь по истечении длительного времени могут появляться осадки. Чистка проблем не вызывает: щетка, веник, струя воды под напором уберут налет. Если швы при сборке правильно соединены и загерметизированы, то до окончания срока эксплуатации (до 50 лет) никаких трещин не появится.

При необходимости добавления колец (например, в случае проседания грунта) нужно снять первое, чтобы освободить доступ к резьбе. Чтобы это действие не привело к повреждению деталей конструкции, они должны легко сниматься (не быть зацементированными).

Часть пластикового колодца, находящуюся над поверхностью, лучше закрыть. Прямые солнечные лучи могут привести к деформации колец, особенно если они имеют небольшую толщину. Можно имитировать сруб, если это колодец питьевой. Кирпичная кладка придаст эстетичный вид. Оригинальный навес защитит от воздействия солнца и станет элементом дизайна участка, на котором расположен.

Часть колодца которая находится на поверхности можно задекорировать на любой вкус

Колодцы из пластиковых колец стали значительным шагом вперед в сфере рационального и разумного совершенствования бытовых и производственных условий. Достойной альтернативы им на сегодняшний день не существует. Размеры конструкций, доступность монтажа в любой местности, высокая технологичность, большой срок эксплуатации делают их единственно надежным способом обеспечения нормального функционирования водоснабжения, водоотведения и других коммуникаций.

Технология углубления колодца

Пересохший колодец можно восстановить самостоятельно. Работы по восстановлению рекомендуется проводить в осенние или зимние месяцы, т.к. в это время подземные воды находятся низко и войти в плывун можно достаточно глубоко.

Самостоятельное углубление колодца.

Существует несколько методов по углублению колодца:

• подкапывание;
• установка железобетонных колец;
• углубление пластиковой трубой;
• фильтрование.

Разработка скважины на дне колодца

Данным способом разрабатывается скважина с обсадкой, оснащенная насосным оборудованием. Технология достаточно проста и доступна в качестве способа самодельного гидросооружения, способного к бесперебойной подаче воды.

Недостатком этого способа является потребность в периодической дорогостоящей чистке и дезинфекции ствола, а также постоянная необходимость в электропитании.

Углубление с установкой железобетонных колец

Для повышения объема воды в колодце из 2 колец можно использовать железобетонные кольца. При этом их диаметр должен быть меньше, чем размер шахты.

Подходящие размеры следует определять исходя из расчетов:

1. Шахта прямая по всей глубине колодца: принимаются метровые кольца диаметром 0,8 м.
2. Шахта имеет перекосы в стыковых соединениях: следует выбирать кольца высотой 0,7 м и 0,8 м в диаметре.

Углублять колодезную шахту нужно таким образом:

В качестве фильтра необходимо засыпать дно шахты смесью гравия и щебня.

Углубление колодезной шахты подкапыванием

Подкапывание колодца производится следующим образом:

Подкапывание производится до появления водоносного слоя, после чего на дно колодца насыпается фильтр из гравия и щебня средних фракций.

Углубление шахты колодца при помощи пластиковой трубы

Углубление колодца с помощью трубы.

Данная технология аналогична с методом наращивания колодезной шахты железобетонными кольцами.

С помощью этого метода обустраивается колодец, имеющий правильное углубление, длительный эксплуатационный период и отсутствие примесей в воде.

Углубление фильтровым методом

Этот способ поможет повысить дебит колодца. Для осуществления данного метода применяется специальный фильтр, который можно сделать своими руками.

• метровая перфорированная труба с поперечным сечением до 500 мм;
• металлическая сетка.

Можно трубу брать металлическую или пластиковую, обернуть сеткой и установить на дно, глубоко воткнув ее в грунт для достижения следующего водоносного слоя.

Пошаговый процесс выглядит таким образом:

Вся процедура продолжается до тех пор, пока не появится новый водоносный слой. После каждого погружения в воду фильтрующее устройство оседает все глубже и глубже.

Способ установки пластиковых колец

Ремонт и установка пластиковых колец в колодец требуют немало хлопот, поэтому действовать лучше по инструкции. Также необходимо приобрести трубы для воды такого же качества и материал, с помощью которого сделать монтаж будет проще.

Монтаж пластиковых колодцев и комплектующих к ним

1. Открытый метод оборудования используется в условиях чрезмерного уплотнения грунта с высоким содержанием глины. Для этого подготавливается шахта размером немного больше, чем кольцо. Днище должно устилаться щебнем крупной фракции, а для уплотнения конструкции необходимо поперек щебня установить металлические трубы.
2. Закрытую методику используют для достаточно рыхлой почвы. Здесь аналогично подготавливается шахта, глубиной не более 1 метра. Далее приспособления обсадки утапливаются в почвенный слой. Конструкция не должна торчать из почвы, желательно ее опустить на глубину 10 см от поверхности. В остальном установка осуществляется аналогично предыдущему методу.

Два вида ремонта колодезных труб

Чтобы определиться с перечнем работ по частичному ремонту составных частей колодца, должна быть составлена смета, ее содержание зависит от вида неисправности.

Не забывайте, что если не устранить одну проблему вовремя, то она повлечет за собой другие, более серьезные.

Главной целью частичного ремонта труб является восстановление работоспособности системы в целом.

Для этого может понадобиться:

Ремонт колодезных труб

• откачка и прочистка колодца;
• замена вводящей, выводящей или вентиляционной трубы.

Когда речь идет о капитальном ремонте составных частей конструкции, то без сметы тоже не обойтись, но перечень работ немного другой:

Полная замена канализационного колодца

• полностью прекращается функционирование системы;
• затем меняются все составные части (люк, лоток, горловина, трубы и т.д.);
• на время ремонта там, где это необходимо, устанавливаются заглушки.

По завершении ремонтных работ грунт должен быть полностью восстановлен.

Преимущества

Технические характеристики и свойства перфорированных пластиковых труб полностью подходят для устройства колодцев. Перечислим наиболее важные из них:

• Высокая степень герметичности. Благодаря резьбовым соединениям трубопровод становится полностью водонепроницаемым, не требует дополнительных мер по обеспечению гидроизоляции. Пластик не впитывает влагу, просачивающуюся через стенки шахты.
• Эластичность. Колодезной конструкции не страшна подвижность грунта, система сохранит целостность и изначальную герметичность.
• Устойчивость к воздействиям внешней среды. Полимерные материалы не разрушаются при контакте с агрессивными химическими соединениями, не подвержены гниению или коррозии.
• Широкий ассортимент. Можно подобрать подходящий под определенный тип колодца вариант трубы, по форме, диаметру. В комплектацию входит набор дополнительных элементов (крышек, днищ, лестниц, т. п.).
• Небольшой вес. Благодаря легкости элементов процесс перевозки и монтажа трубопровода существенно упростится, поскольку не потребуется применение спецтехники. По сравнению с бетонными колодцами весом 500-1000 кг пластиковая конструкция, весящая в среднем 50 кг, выглядит намного предпочтительнее.
• Неприхотливость в эксплуатации. Колодец не нуждается в периодическом ремонте и техобслуживании.
• Экологическая безопасность. Пластик не выделяет токсические вещества.
• Устойчивость к изменениям температуры. Свойства труб остаются неизменны при температуре окружающей среды в пределах -55..+95 0С.
• Невысокая стоимость, длительная эксплуатация (до 50-70 лет).
• Стабильное положение после монтажа. Конструкция не выталкивается из грунта, надежно фиксируясь гофрированной поверхностью.

Единственное ограничение, касающееся пластиковых труб: ввиду относительно низкой (по сравнению с бетоном) прочностью, их нельзя использовать для закладки в пучинистые и тяжело-пучинистые типы грунтов.

Практическое применение

• Строительство питьевых колодцев. Трубопровод абсолютно герметичен, что исключает попадание в водозабор грязной грунтовой воды, просачивающейся сквозь стенки шахты.
• Обустройство скважин на воду.
• Отвод канализационных стоков. Пластик не разрушается от воздействия агрессивной среды, поэтому он оптимален при монтаже канализационных емкостей и трубопроводов.
• Строительство переливных, смотровых и поворотных резервуаров.
• Ремонт частично разрушенных бетонных колец. Данный метод не применим в регионах, где почва промерзает до температуры -550С и ниже, а также в зонах высокой сейсмической активности (свыше 7 балов).

Выполнение монтажных работ

Если место бурения определено, глубина колодца рассчитана – можно приобретать трубы подходящей длины, дополнительно учитывая высоту оголовка (50 см).

Последовательность копки и обустройства колодца:

• Шахта выкапывается вручную или с применением технических средств. Достигнув требуемой глубины, проводится формировка дна колодца;
• Предварительная подготовка трубы. В нижней части (50 см до конца) внутри впадин гофры просверливается несколько 5 или 10-миллиметровых отверстий. Данный участок покрывается фильтровальной сеткой или двухслойным геотекстилем, материал крепится проволокой;
• Монтаж днища;
• Труба опускается внутрь шахты, прикрепляется к днищу;
• Пространство между трубой и стенкой шахты наполняется утрамбованной смесью мягкой глины и песка;
• Для утепления оголовка подойдет пенополистирол;
• Установка погружного насоса;
• Монтаж крышки;
• Внешнее декорирование колодца.

Описанный метод позволяет обустроить фильтрационный колодец, соответствующий нормам ГОСТ 2874-82, при условии применения сертифицированных труб. Следует особо тщательно подбирать материал и диаметр трубы, по которой будет поступать питьевая вода.

Установка канализационных колодцев

Устройство канализационного колодца

Для строительства надежных и герметичных колодцев для фильтрации и отвода сточных вод из дома, применяются пластиковые кольца для канализации.

Канализационная система предполагает отрывку канавы с определенным уклоном. По пути следования канавы, в которую будут уложены трубы, устанавливаются колодцы различного назначения.

Это могут быть колодцы такого типа:

• осадочные;
• смотровые;
• поворотные;
• перепадные.

По мере углубления трассы в землю, увеличивается расстояние от горловины люка до поверхности земли. Соединение колодца с поверхностью обеспечивают пластиковые колодезные кольца.

К корпусу колодца и между собой (в зависимости от конструкции) они могут крепиться фланцами с фиксаторами или на резьбу. В случае с фланцевым соединением используется резиновая прокладка. Когда происходит резьбовое соединение, оно промазывается герметиком.

Излишки колец отрезаются ножовкой по металлу. На обрезанный конец прикручивается горловина. Сверху горловины устанавливается люк. Современные люки могут иметь декоративное исполнение и отделку, которая хорошо вписывается в интерьер двора.

Герметизация вводов и выводов сливных труб осуществляется с помощью:

• муфт, изолированных герметиком;
• полиуретанового герметика;
• адаптера герметичного ввода;
• надвижных и компрессионных муфт.

Колодцы устанавливаются каждые 12-15 метров прохождения трассы канализации. Такое расстояние обеспечит доступ к любой части трубопровода в случае его засорения.

Демонтаж колодца

Сейчас каких-либо особых проблем с водоснабжением у современных людей не наблюдается, в большинстве частных домов имеются централизованные водяные коммуникации, которые беспрепятственно позволяют людям получать воду из смесителей в ванной и кухне. Но так было далеко не всегда. Достаточно вернуться в мыслях на 70-80 лет назад, чтобы вспомнить, что основным источником воды в частном доме выступал колодец.

Решаем проблему старых колодцев

В 20 веке большинство колодцев делались из железобетонных колец. В настоящее время ситуация может сложиться таким образом, что при покупке частного дома такой колодец будет еще находится на территории двора, но необходимости в нем уже нет. В общем-то, если колодец в хорошем состоянии и вода в нем по-прежнему чистая и пригодная для питья, он может стать альтернативным вариантом водоснабжения, но часто бывает так, что старый колодец давно пришел в негодность, и никакой пользы от него уже нет. Это значит, что ему необходим демонтаж.

Работа по демонтажу колодца

Итак, сначала нужно механически разобрать внешнюю верхнюю конструкцию над колодцем. Как правило, ее делают в виде двускатной крыши с фронтоном и с дверцей на нем. Наверняка каждый хотя бы раз видел такой колодец в деревнях за городом. Выполняем эту работу при помощи монтировок, ножовки, топора, гвоздодера и других простых подручных инструментов.

После этого устанавливаем на землю над колодцем металлическую треногу с крюком, на котором и подвешиваем нашу лебедку. Дальше внутри колодца цепляемся за отверстия железобетонных колец. Обычно они там уже имеются для удобства монтажа, но просто потом заделываются цементным раствором. Трос подвешиваем на крюк тали, а его концы (троса) тоже просовываем в дырки кольца и фиксируем, например, арматурами, чтобы они не выскочили назад. После этого начинаем медленно тянуть кольцо, пока оно не появится над землей. Те же операции проводим и с остальными кольцами.

Читать далее:

Демонтаж колонн на террасе загородного дома

Очистка и дезинфекция колодца

Довольно часто в колодце просто необходимо произвести тщательную чистку стенок и дна, чтобы вода вновь стала прозрачной и безопасной. Появление биологических отложений на бетонных или деревянных стенках – естественный процесс, который происходит в непроточных местах. Мусор, попадающий через верхнее отверстие, начинает разлагаться, образуя очаги бактерий. Они, в свою очередь, оседают на боковых стенках в виде толстого слоя слизи. Тяжелые частицы выпадают на дно и скапливаются там, образуя ил и уменьшая полезную площадь.

Этапы очистки колодца:

• откачка воды при помощи насоса;
• удаление ила со дна;
• установка фильтра;
• чистка стен специальными составами.

Если на дне обнаружены останки погибших животных, колодец необходимо продезинфицировать. Наиболее простой и доступный вариант – «лечение» хлором. Закачивают воду, вливают достаточное количество хлорного раствора, закрывают сверху плотной тканью (например, брезентом), оставляют на сутки. Затем хлорную воду откачивают, полностью моют колодец. Для полного удаления следов дезинфекции потребуется несколько раз сменить воду, пока не исчезнет специфический запах, зато в результате она станет абсолютно безопасной.

Перед чисткой колодца необходимо приготовить приспособления для спуска: лестницу, опорные штанги, страховочные веревки или ремни, деревянные площадки на тросах

Один из традиционных составов для очистки стен колодца – всем знакомый раствор марганцовки. Он должен быть насыщенным, темного цвета

Для чистки колодца на даче можно приобрести уже готовый состав, например, дезинфицирующий стабилизирующий раствор хлора для бассейнов Chemoclor

Основные проблемы с железобетонными колодцами

К основным проблемам, которые могут возникнуть с колодцем, созданным из железобетонных колец, можно отнести нижеприведенные моменты:

1. Горизонтальное смещение колец наблюдается в случае нарушения технологии монтажа. Давление со стороны грунта, грунтовых вод, а также не выдерживание уровня при установке первого кольца может стать причиной, по которой целостность конструкции нарушается. Горизонтальное смещение может привести к тому, что гидроизоляционные качества существенно снижаются. Также смещаться могут регулирующие кольца, крышки, чугунные комплекты и многие другие элементы.
2. Есть небольшая вероятность того, что произойдет разрушение основного материала, которым выступает бетон. Кроме этого может быть разрушена лестница и скобы, которые начинают покрываться коррозией.
3. Кроме этого может существенно разрушится гидроизоляция, вследствие чего нечистоты будут попадать в окружающую среду. Изоляция может разрушаться по самым разным причинам, к примеру, из-за смещения колец или нарушения технологии монтажных работ.

Горизонтальное смещение колец, разрушение швов и целостности бетона может привести к нарушению герметичности колодца и выбросу нечистот в окружающую среду.

Все эти проблемы могут существенно снизить эффективность канализационной системы.
