Другие причины постоянной работы насосной станции
Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.
Скрытая утечка воды. В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.
Причиной неисправности может стать утечка воды
Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.
Блок реле насосных станций
Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.
Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.
В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.
Аккумуляторы давления с клапанным устройством
Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.
Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.
Видео – Почему не отключается насосная станция
Почему не отключается насосная станция
Устройство комплекта насосного оборудования
Причиной неисправности может стать утечка воды
Почему не отключается насосная станция
Блок реле насосных станций
Блок регулировки станции насосного оборудования
Блок автоматики насосной станции со снятой крышкой
Аккумуляторы давления с клапанным устройством
При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.
Замена манометра
Замена манометра на насосной станции никак не отражается на ее работе, если все остальные узлы функционируют нормально. Это устройство, без которого можно обойтись – оно лишь визуализирует показатели верхнего и нижнего давления, иногда делает это неправильно, но станция тем не менее работает.
Самая большая проблема – снять манометр с коллектора после длительной работы и закисания резьбы. Здесь не всегда помогают химикаты, которыми растворяют отложения. Мастера советуют не трогать коллектор, иначе замена манометра обойдется очень дорого – придется менять весь узел. Поставить другой прибор можно только тогда, когда старый демонтирован, и резьба подготовлена к установке нового.
Устранение поломки
Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:
- Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
- Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
- Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
- Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.
Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.
Почему так важно давление станции
Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.
Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.
Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда – к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.
Как регулировать давление в системе
Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.
Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.
Порядок работ заключается в следующем:
- Отключается оборудование.
- Сливается вся жидкость из гидроаккумулятора.
- Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
- Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
- После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.
- обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
- такую процедуру нужно проводить до трех раз подряд.
Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.
Основным элементом любой системы автономного водоснабжения является насосная станция, которая, как и любое другое техническое устройство, может периодически выходить из строя. Для того чтобы вернуть насосное оборудование в работоспособное состояние, можно воспользоваться услугами специализированных компаний либо выполнить ремонт насосной станции своими руками. Однако прежде чем приступать к ремонту такого достаточно сложного в техническом плане оборудования, необходимо выявить причины, по которым насосная станция для воды не функционирует.
Причин неисправностей в насосной станции существует достаточно много. Связаны они могут быть с отсутствием электропитания, неправильной подачей воды из источника водоснабжения, поломкой самого насоса, выходом из строя гидроаккумулятора или элементов, обеспечивающих автоматическое управление оборудованием. Многие из таких причин, приводящих к тому, что станции водоснабжения не работают или функционируют некорректно, можно выявить и устранить в домашних условиях, причем для ремонта не потребуются профессиональные навыки и сложное оборудование.
Подключение реле давления воды

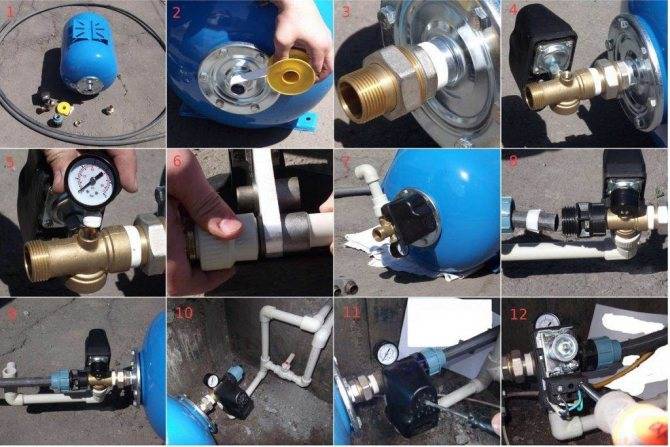

Пошаговая установка реле давления в систему водопровода
Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.
Электрическая часть
Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.
Устройство реле давления для насосной станции оборудовано:
- разъемами фазы и нуля от источника питания;
- такими же контактами от качающей станции;
- заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.
Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при
необходимости.
Советы по применению станции
Чтобы насос работал долго, надо качественно установить его. Во время работы проводить вовремя обслуживание устройства. Насосное оборудование нужно регулировать согласно техническим особенностям скважины, чтобы организовать нужный напор. Надо соблюдать такие правила:
1.чтобы не допустить вакуумного сжатия в водопроводе, лучше прокладывать трубы из металла, либо ПВХ изделия высокой жесткости.
2.трубопрокаты со шлангами требуют монтажа ровного, без изгибов, скручиваний.
3.все стыки требуют уплотнения, герметизации, их качество следует контролировать и регулировать при осмотрах.
4.нужно установить обратный клапан на шланг для подачи воды.
5.на насосы ставят фильтры.
6.шланг, который идет к насосу, погружают на глубину, согласно инструкции.
7.станция ставится на ровное покрытие, используя резиновые прокладки, чтобы смягчить вибрации от работы оборудования.
8.насос оснащают автоматическим выключателем, чтобы он не работал вхолостую.
9.температура окружающей среды должна быть равна от 5 до 40 градусов выше ноля, уровень влажности не должен быть выше 80 процентов.
Внимание! Осмотр всех узлов станции нужно проводить через каждые 3 месяца, нужно часто контролировать настройки и показания на реле, регулирующим давление
Важно стравливать воздух из отсека в гидробаке. Если емкость большая, то для этого существует свой кран
Если бак с маленьким объемом, то его наполняют и сливают полностью воду сразу много раз
Если емкость большая, то для этого существует свой кран. Если бак с маленьким объемом, то его наполняют и сливают полностью воду сразу много раз
Важно стравливать воздух из отсека в гидробаке. Если емкость большая, то для этого существует свой кран
Если бак с маленьким объемом, то его наполняют и сливают полностью воду сразу много раз.
Что входит в комплектацию?
Насосная станция включает в себя несколько узлов, обеспечивающих бесперебойную работу водопровода. Это:
- блок автоматического управления, включающий в себя манометр и реле для контроля давления;
- накопительный бак с мембраной;
- и насос для подкачки воды.
Весь процесс водоснабжения осуществляется в автоматическом режиме. При снижении давления автоматика сама включает насос. Вода поступает в бак. А когда давление на мембрану достигает определённого уровня, срабатывается блок управления – насос отключается. При расходе воды на хозяйственные нужды опустошается накопительный бак, падает давление и весь рабочий цикл повторяется.
Правила технического ухода и обслуживания
Надежность и долговечность, а также исправное состояние насосной станции, возможно только в условиях правильного ухода.
Эксплуатация насосной станции и вспомогательного насосного оборудования, обязательно должна осуществляться в соответствии с прилагаемой инструкцией.
Типичная конструкция включает в себя насос, бак для резервного накопления воды или гидроаккумулятор, а также автоматический или ручной узел управления.
Чтобы такое оборудование служило, бесперебойно, на протяжение длительного времени, необходимо соблюдать основные правила монтажа:
- должно быть предусмотрено наличие обратного клапана, препятствующего оттоку воды в режиме работы насоса;
- с целью предотвращения замерзания воды в системе, при очень низких температурных режимах, должна быть правильно рассчитана глубина установки;
- не допускаются перебои в электроснабжении, а частые скачки напряжения быстро выводят из строя систему водоснабжения.
Важно устанавливать стабилизаторы напряжения, а также правильно рассчитывать объем воды, который может быть обеспечен насосной станцией. Излишнее водопотребление провоцирует значительное снижение давления в системе. Излишнее водопотребление провоцирует значительное снижение давления в системе
Излишнее водопотребление провоцирует значительное снижение давления в системе.
Ремонт насосной станции своими руками
Для возобновления работы НС необходимо сделать следующее:
Всасывающая магистраль
Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.
Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.
Насос
Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети. Изношенные корпус или крыльчатку придется заменить.
Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.
Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.
Реле
Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.
Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.
Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.
От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.
Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.
Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.
Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.
Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.
Гидроаккумулятор
Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.
Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.
Старая и новая резиновые мембраны
Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.
Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.
Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.
Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.
Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.
Ремонт насосной станции: обзор неисправностей и их устранение своими руками
Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!
Как обеспечить стабильную работу системы водоснабжения
Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:
- насоса;
- мембранного накопительного бака;
- блока автоматического управления (реле давления, манометр и т. д.).
Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.
С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.
Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками
Замена груши гидроаккумулятора
Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:
- Прибор отключается от сети, сливается вода и откручивается фланец.
- Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
- Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.
Дальше следует проверка утечки воздуха или жидкости.
Нюансы ремонта
В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.
Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.
В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.
Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.
Некоторые виды ремонтных работ
В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.
Основные неисправности насосной станции и как с ними бороться?
Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.
Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.
Насос перестал работать: первое, что нужно предпринять
Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.
Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.
Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:
- отключите питание устройства;
- попробуйте руками провернуть вал мотора;
- если он не крутится – проблема в пусковом конденсаторе;
- выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.
Воздушный насос не качает воду
В каких ситуациях такое бывает:
- в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
- аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
- проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.
Оборудование не выключается
Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.
Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.
Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.
Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!
Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.
