Зачем нужен и где используется
Гидрозатвор нужен для предотвращения проникновения газа из канализационных труб в комнаты, где находятся подключенные к канализации устройства. Такую же задачу может решить бытовой пневмоклапан, устанавливаемый в сливную сеть.
В случае застревания твердых частиц между стенкой и заглушкой эффективность работы клапана снижается. В отличие от этого водяная пробка в сифоне при любых обстоятельствах полностью перекроет отверстие слива в канализацию.
Установка сифона с гидрозатвором не только выполняет защитную функцию, но и решает дополнительные проблемы:
- снижает громкость звука во время слива стоков;
- служит в качестве отстойника – на дне сифона оседают крупные частицы мусора;
- не позволяет проникнуть бактериям и насекомым в жилые помещения через канализацию.
Водяная защита используется во всех сантехнических приборах. Гидрозатворы для канализации устанавливаются в бане, а также в ванной и душе. Унитаз – единственное устройство, не требующее подключения гидрозатвора. Его конструкция предусматривает использование встроенного сифона для удаления стоков.
Устройство и принцип действия
Гидравлические затворы представляют собой устройство с изгибом в виде буквы U. Один его конец подсоединяют к сливному отверстию, а другой врезают в канализацию под прямым или острым углом.
Конструктивно закругленная часть трубы располагается ниже слива и врезки в канализацию.
Устройство гидрозатвора может располагаться в глубоком стакане. Сливная труба заходит в него сверху, а излив в канализацию расположен сбоку выше дна. Принцип действия этой конструкции такой же, как и у сифона – защита помещений от неприятных запахов путем создания преграды из воды.
Поскольку отработанную воду сливают постоянно, жидкость гидрозатвора не успевает застояться. Минус водяной защиты проявляется во время длительного бездействия слива. Вода за это время может испариться, и неприятный запах проникнет в квартиру.
Кроме этого, высосать воду из сифона может вакуум, создаваемый текущей по стояку жидкостью. Для устранения такого явления нужно снабжать канализацию фановой трубой или вакуумным клапаном.
Основные виды и применение устройств
Конструкции гидрозатворов отличаются по видам. Однако все эти приспособления выглядят, как трубы с изгибами, каждый своей определенной формы. Иногда они оснащены дополнительными динамическими или тупиковыми приспособлениями.
Запах канализации также может появиться в доме, если в нем долго никто не жил. Однако в случае исправности гидрозатвора потребуется пара смывов воды в систему, и зловония уйдут, канализация начнет функционировать правильно.
Гидрозатвор для канализации обладает компактными размерами
Для каждого вида сантехнических элементов существуют свои разновидности гидрозатвора:
- Трубчатые, которые применяют для моек в кухне;
- Трапы, используемые в банях, саунах и душевых;
- Гофрированные, подходящие в основном для раковин;
- Бутылочные — вариант, который подходит для всех видов сантехнических приборов;
- Специальные, которые изготавливают под заказ и применяют для эксклюзивных ванных конструкций;
- Двухоборотные, применяемые для уникального оборудования, которое требует большой надежности.
Каждый гидрозатвор требует индивидуальной регулировки. В противном случае даже самый прочный и надежный сифон может вырвать после полного смывания бачка. Не может случиться такого с сухим гидрозатвором, который применяют в банях. В нем функцию воды выполняет шарик, перекрывающий вход в канализацию после стока воды. Водяной сифон здесь использовать считается нецелесообразным, такой слив используют довольно редко, потому что вода в сифоне в этом случае рано или поздно высохнет.
Водяной гидрозатвор
Схема прочистки гидрозатвора.
Вам потребуются материалы и инструменты:
- пластиковая труба;
- муфты;
- нож;
- отвертка;
- разводной ключ.
Изготовить прибор можно из небольшого куска пластиковой трубы. Диаметр трубы должен быть подобран по диаметру отверстия слива. Сначала необходимо изогнуть этот кусок трубы в форме буквы U.
Затем надо присоединить к нему муфты соответствующего диаметра. После этого устройство присоединяют к воронке слива при помощи муфт. Лучше подобрать муфты высотой в 6 см.
Если есть такая возможность, то трубу приваривают к воронке сточной трубы. Получился гидрозатвор водяного типа, который работает за счет барьера воды.
Вода в устройстве выполняет функции отстойника: она препятствует проникновению запахов в помещение из системы канализации.
Суть работы затвора
Гидрозатвор отсекает любую возможность просочиться данным веществам наружу. Затвор для канализации предотвращает деформацию трубы от гидроударов.
Правильно подобранный и установленный гидрозатвор снижает риск поломки канализационной системы, продлевая срок эксплуатации. Все устройства оснащены определенными изгибами конструкции со встроенными динамическими либо тупиковыми деталями.
При редком или периодическом использовании сантехникой, вода в затворе испаряется, появляются специфические запахи канализации.
Элементы канализации должны быть правильно установлены друг с другом, чтобы не сломаться. К примеру, верно установленный фановый стояк, не приведет к срыву гидрозатвора, то есть ситуации, при которой вся вода, не задерживаясь в затворном механизме, смывается в трубу. При этом, преграды для запахов больше не существует, они спокойно проникают в дом.
Как выбрать
Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.
Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.
Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.
Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.
Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.
Гидрозатворы сухого принципа действия
Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.
Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:
Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.
В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.
Рис. 9 Принцип действия поплавкового сифона
С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.
Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.
Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.
Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.
Рис. 10 Разновидности сухих мембранных рукавов

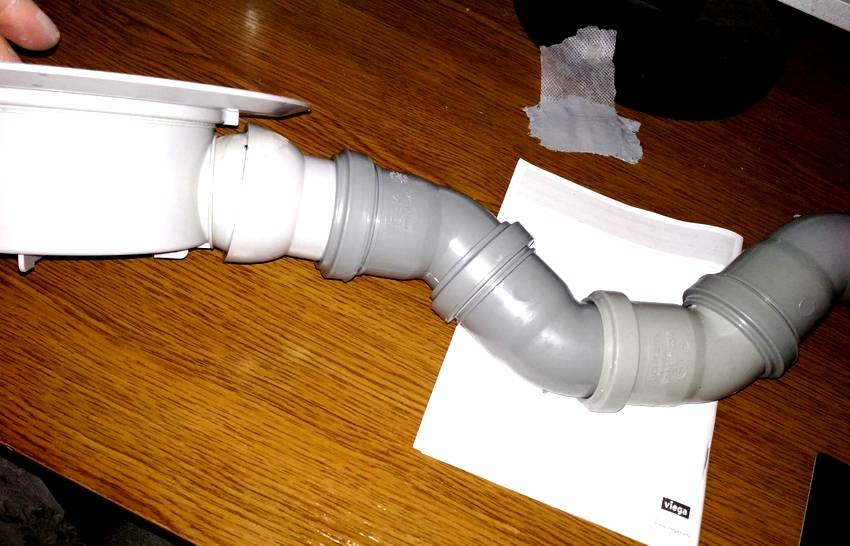

Как сделать гидрозатвор для канализации своими руками
Как сделать гидрозатвор своими руками? Самая простая конструкция сифона представляет собой коленный гидравлический затвор, который можно сделать самостоятельно. Для его изготовления понадобится пластиковая труба, которая подбирается по диаметру слива. Ее следует изогнуть в виде буквы U. Далее к верхней части канализационной трубы необходимо прикрепить самодельный сифон, зафиксировав его при помощи муфт.
Диаметр гидравлического затвора может не совпасть с размером патрубка в месте присоединения к канализационной трубе. В этом случае можно использовать переходник в виде пластикового кольца, имеющего два разных диаметра, один из которых должен соответствовать размеру гидрозатвора, а второй – параметрам канализационного слива. Для надежности соединения уплотняющее кольцо следует обмазать силиконовым герметиком.
С помощью канализационных уголков можно изготовить своими руками гидрозатвор коленчатого типа
Чтобы создать сухой гидравлический затвор, можно использовать теннисный мячик, диаметр которого немного превышает размер трубы. Затем выполняется камера, в которой он будет находиться. Она соединяется с канализационной трубой. Мячик будет плавать, пока в затворе стоит водная пробка. После полного исчезновения воды мячик, как поплавок, опустится на низ камеры и перекроет сливную трубу.
Такой сухой гидрозатвор можно применять в морозную погоду. Если мячик примерзнет к трубе, проблему можно решить, обработав приспособление горячей водой.
Гидрозатвор является важным устройством для комфортной и надежной эксплуатации сантехнических приборов. Он препятствует проникновению в помещение неприятных запахов из сточной системы. От места установки устройства зависит выбор конкретного типа сифона, который можно с легкостью установить самостоятельно.

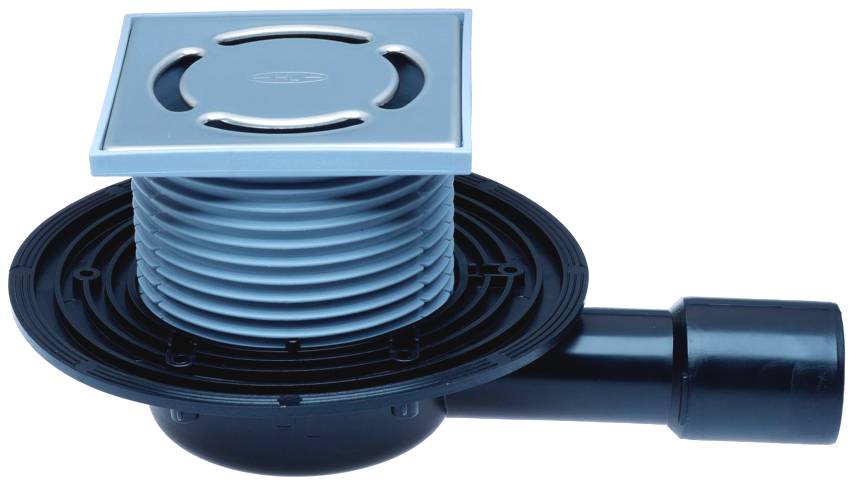

Характерные особенности канализационного трапа с гидрозатвором
Когда слив осуществляется со всей поверхности пола, устанавливается канализационный трап с гидрозатвором. Он монтируется в центральной части пола с некоторым уклоном в момент строительства душевой кабинки.
Канализационный трап для душа с гидрозатвором состоит из приемной воронки, сифона со съемной решеткой и отвода с муфтой. Первый элемент предназначен для приема воды и отведения ее в канализацию. Он надежно крепится в поверхности пола.
Статья по теме:
Герметичность соединения обеспечивается при помощи гидроизоляционной мембраны. Далее вода поступает в сифон, который представлен камерой небольшого объема, пройдя верхнюю решетку-фильтр и патрубок. Затем сток, переливаясь через выходные отверстия или края емкости, двигается по выходному патрубку, присоединенному к канализационной трубе.
Канализационный трап с гидрозатвором состоит из сифона со съемной решеткой, приемной воронки и отвода
По конструктивному исполнению такой механизм напоминает устройство бутылочного типа. Однако сифон для душевого поддона с гидрозатвором не оснащен нижней съемной крышкой, что используется для извлечения мусора. Это связано с тем, что корпус сифона прячется в напольную стяжку. Весь мусор собирается во внутреннем стакане, который можно легко извлечь из корпуса и очистить при помощи моющего средства.
Конструкция и материал для изготовления душевого трапа с гидрозатвором
Канализационные трапы могут быть изготовлены из пластика или металла. Полимерные гидрозатворы для душа в полу не подвергаются коррозии, легко монтируются, характеризуются долговечностью и невысокой стоимостью. Металлические изделия могут быть выполнены из чугуна или стали. Первый вариант отличается высокой пропускной способностью и долговечностью. Однако по причине значительного веса является трудоемким в монтаже. Чугунные трапы подходят для бассейнов, туалетов и лабораторных помещений.
Трапы из нержавеющей стали отличаются небольшим весом, надежностью, долговечностью и легкостью монтажа. Их принято устанавливать в медицинских и научно-исследовательских организациях, потому что устройства отвечают требованиям санитарных норм. Приемная решетка может иметь форму круга, квадрата или прямоугольника.
Канализационный трап с сухим гидрозатвором имеет горизонтальное или вертикальное исполнение. Первый вариант, высота которого составляет 6-10 см, часто используется для квартиры или частного дома. Также его устанавливают в условиях ограниченного пространства.
Поплавковые модели канализационных трапов с сухим гидрозатвором работают по принципу сливного бачка
Вертикальный канализационный трап имеет высоту 15-18 см, характеризуется высокой пропускной способностью и применяется преимущественно для душевых кабинок. В квартирах и домах устанавливается трап с водоотводом диаметром 50 мм, а в общественных помещениях – гидрозатвор для канализации 110 мм.
Что такое гидрозатвор
Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.
Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.
Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.
Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.
Принцип работы гидрозатвора
Везде, где гидрозатвор находится в канализации, его назначение остается прежним:
- предотвратить проникновение в помещение специфических неприятных запахов.
- заблокировать гидроудар для снижения нагрузки на приборы и канализационные трубы;
Если гидрозатвор (или сифон) выбран правильно, то в доме царит благоприятная атмосфера, и канализационная сеть длительное время не нуждается в ремонте.
Конструкции гидрозатворов разных типов различны, однако все они в той или иной степени представляют собой трубы с изгибами определенной формы, иногда снабженные дополнительными тупиковыми или динамическими устройствами.
Одним из важнейших условий работы гидрозатвора является постоянное присутствие в его полости воды, которая играет роль преграды от проникновения газа и неприятных запахов наружу
Водный барьер постоянно находится в сифоне. Если долго не пользоваться прибором (кухонной раковиной или унитазом), вода испарится и со временем в ванной или на кухне все равно будет появляться неприятный запах сточных вод.
То же самое произойдет, когда после долгого отсутствия вы впервые выстрелите. Но при постоянном использовании объем воды в гидрозатворе постоянно обновляется, что предотвращает застой и появление неприятного «аромата» соответственно».
Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход к канализационной трубе наклонный
Все устройства канализации соединены между собой. Например, правильная организация вентиляторного стояка предотвращает поломку клапана – явление, при котором вода не остается в гидрозатворе, а сразу же попадает в трубу. В этом случае сантехнический прибор теряет защитный барьер и неприятные запахи выходят прямо в квартиру.
Галерея изображенийФотографии из Гидрозатвор – это искусственно созданный водяной столб высотой не менее 10 см, препятствующий обратному попаданию дурно пахнущих летучих веществ и вымытых токсинов в изогнутую канализационную систему труб, в которой задерживается вода, что не позволяет не допускать повторного попадания запаха сточных вод в помещение. Устройства с коленом трубы или емкостью устанавливаются на выходе одного или группы устройств. Модели для второго варианта отличаются от первого. Устройство для предотвращения обратного потока негативных запахов можно приобрести в готовом виде или собрать из труб и колен на месте. Для ухода и обслуживания удобнее использовать сифоны заводского изготовления, в конструкции которых тщательно прорабатывается возможность разборки для удаления загрязняющих отложений. Выбор сифона – устройства, создающего условия для образования колонны воды производится по типу водопровода и расстоянию от пола до его дна. Для душевых производятся сифоны с низким водонепроницаемым стеклом. На отводах наружной канализации и гидрозатворах туалетов в общественных учреждениях устанавливаются ревизии, позволяющие производить очистку при необходимости. Водоблок на присоединении к канализации особенности водоблока Устройство водоблока для группы душевых лейок Схема трубы со сливной пробкой Отзывы на гидрозатвор
Гидрозатворы сухого принципа действия
Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.
Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:
Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.
В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.
Рис. 9 Принцип действия поплавкового сифона
С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.
Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.
Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.
Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.
Рис. 10 Разновидности сухих мембранных рукавов
Сухой вариант
Сухой затвор для канализации имеет более совершенные характеристики, чем традиционные гидрозатворы. Эта модель имеет другой принцип действия, она функционирует по принципу ниппеля. Выполнено устройство в виде полимерной трубки с резьбой с обеих сторон. Для изготовления модели, чаще всего, используется полипропилен.
Внутри корпуса располагается специальная мембрана, которая предотвращает обратное движение воды и канализационных газов. То есть, мембрана выполняет те функции, которые в обычном затворе выполняет водяная пробка.
Если обычный затвор при длительном простое перестает выполнять свои функции из-за высыхания воды, то сухой вариант будет нормально функционировать в этих условиях.
Плюсы варианта
Преимущество варианта:
- устройство не нуждается в поступлении воды для нормального функционирования;
- модель можно устанавливать даже в неотапливаемых помещениях, так как отсутствует угроза разрушения из-за замерзания воды. Такой вариант подойдёт, к примеру, для летней дачи, которая не используется в холодное время года;
- сухие сифоны компактны и удобны;
- сорвать сухой затвор намного сложнее, чем водяной;
- исключают обратный ход грязной воды, который может возникнуть при образовании засора;
- устанавливать затвор можно, как вертикально, так и горизонтально;
- в затворе не застаивается вода, в которой может развиваться вредная бактериальная флора;
- обладает отличной шумоизоляцией;
- имеет длительный срок службы.
Типы
Сухие затворы выпускаются в нескольких вариантах, каждая из них имеет свои особенности. Вот наиболее распространение варианты:
- Мембранные. Это самый простой и распространённый вариант. Функционирует затвор за счет пружинной мембраны, которая открывается, если из сливного отверстия поступает вода, но остается закрытой, пока водой не пользуются.
- Поплавочный. Этот вариант можно назвать переходным между сухим и водяным затвором. Устройство оснащено поплавковым клапаном. При поступлении жидкости поплавок всплывает, чтобы не мешать уходить жидкости. А после того, как вода уйдет, поплавок становится на место, герметизируя просвет канализационной трубы.
- Маятниковый. Клапан в таком затворе имеет единственную точку крепления. При попадании в слив воды, маятник отклоняется, открывая проход. Затем под действием сил гравитации клапан возвращается на место.
- С молекулярной памятью. Это высокотехнологичный вариант, стоят такие затворы довольно дорого. Благодаря новым технологиям, элементы мембраны надежно герметизируют просвет трубы после прекращения поступления воды в слив.
Итак, существуют разные варианты гидрозатворов для канализации. Выбор варианта осуществляется в зависимости от типа сантехнического элемента, а также условий эксплуатации. Установка гидрозатворов является обязательным условием сборки внутренней системы канализации. При их отсутствии либо при неправильной установке в квартире непременно появится неприятный запах канализации.
Отличительные черты бутылочных гидравлических затворов
Бутылочные приспособления чаще всего устанавливают на кухнях под мойками. Чтобы разобраться, как работает гидрозатвор, следует изучить его конструкцию. Изделие устроено таким образом, что частицы пищевых отходов задерживаются, предотвращая засорение системы с целью сохранения ее хороших эксплуатационных качеств. Одновременно такой затвор выполняет основную функцию, которая заключается в удержании неприятных запахов и исключении вероятности попадания их в помещение.
Бутылочный гидрозатвор состоит из труб и дополнительного элемента в форме бутылки, который является своеобразным контейнером для сбора пищевых отходов. Данная емкость располагается ниже уровня сливной трубы, это предоставляет свободный доступ к элементу. В контейнер входит сливная вертикальная труба, соединенная с мойкой, из боковой его части выведен патрубок для подключения к канализационной сети.
Бутылочные сифоны изготавливаются из полипропилена, однако в вопросе прочности уступают коленным аналогам. Это связано с тем, что соединение всех элементов может не выдержать сильного напора воды. Однако для эксплуатации на кухне бутылочный сифон подходит больше всего. Положительный момент также заключается в более низкой цене гидрозатвора для канализации 110 мм, которая составляет в среднем 250 руб.
Благодаря своему строению бутылочный гидрозатвор больше всего подходит для эксплуатации на кухне
Для нормальной эксплуатации устройства его необходимо периодически чистить, поскольку в полости емкости скапливаются остатки пищевых отходов, предотвращая свободный поток сливной воды. Чтобы очистить емкость, ее следует снять. Для этого откручивается накладная гайка, из контейнера вытряхивается весь мусор. Затем следует тщательно вымыть емкость изнутри при помощи моющих средств и горячей воды. После этого устройство устанавливается на прежнее место. Гайка плотно затягивается, чтобы исключить подтекание воды.
Классификация гидрозатворов для канализации
Гидрозатворы подразделяются на такие категории:
- коленные;
- бутылочные;
- сухие.
Рассмотрим описание каждого из них более подробно.
Описание коленного гидрозатвора
Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.
Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.
Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.
В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.
Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:
- чугун;
- полипропилен;
- бронза.
Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.
Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.
Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.
Особенности бутылочных гидрозатворов
Такой тип устройств имеет две ключевые функции:
- функция отстойника;
- запирающего устройства.
Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.
При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.
Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:
- сливную трубу, оснащенную защитной решеточкой;
- емкость-отстойник.
Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.
Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.
Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.
В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.
https://youtube.com/watch?v=_ql3UzUS9Tc
Сухие гидрозатворы для канализации и их описание
Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения – под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.
Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.
Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.
https://youtube.com/watch?v=JJaa19hQNno
