Ремонт труб водоснабжения в квартире своими руками

Дальнейшие работы

После того, как заменены стояки, начинают выполнять разводку, то есть отводить трубопроводы по всем комнатам, где есть потребители воды, то есть умывальники, точки санитарного узла и так далее.

Комплексная разводка труб

Если осуществляется скрытая прокладка водопроводных труб в многоквартирном доме, то штробы не цементируют, чтобы после проверки собранной системы можно было устранить все появившиеся недостатки.

Надо сказать и то, что все сантехнические приборы, то есть унитазы, умывальники, краны и так далее не присоединяются до тех пор, пока в квартире не будет выполнен весь оставшийся ремонт, если он планируется.

Стоит отметить и то, что замена труб водоснабжения в квартире осуществляется таким же образом.

Замена труб: для чего проводятся такие работы

Замена водопроводных труб в квартирах представляет собой обязательное явление, которое нужно проводить в обязательном порядке, чтобы повысить качество воды. Стальные трубы, которые устанавливались при строительстве многоэтажных домов, со временем устаревают. В их внутренней полости образуется налёт и засоры, которые способствуют ухудшению качества воды. Засоры и налёт уменьшают диаметр водопроводных труб, поэтому с течением времени может наблюдаться такое явление, как уменьшение напора воды.

Стальные трубы уже давно отошли на второй план, так как их вытеснили пластиковые изделия. Монтаж пластиковых труб на замену стальным – это лучшее решение, которое позволит получить ряд следующих преимуществ:

простота проведения монтажа водопровода в доме или квартире;
отсутствие засорений во внутренней полости пластика, так как этот материал не вступает в контакт с водой;
долговечность, так как после сооружения пластикового водопровода, можно позабыть о проблемах с водой на ближайшие 50-70 лет.

Ремонт металлических труб водоснабжения

Существует несколько распространённых методов ремонта разных поломок в металлической коммуникации. Рассмотрим их:

Как правило, довольно распространённая проблема, связанная с водопроводами — выход из строя слива. Это происходит из-за пониженного давления. Ремонт можно выполнить довольно простым способом: обмотать повреждённое место марлей, пропитанной цементным раствором.

Ремонт трубы можно осуществить при помощи марли, пропитанной цементным или гипсовым раствором

Марлю, пропитанную цементным раствором, рекомендуется оборачивать вокруг трубы в несколько слоёв. Обматывается не только повреждённая точка, но и участки, которые располагаются по бокам от неё. Общая длина такой гипсовой накладки в результате должна составлять не менее 30 см.

После проведения ремонтных работ потребуется 24 часа на то, чтобы цемент застыл. После этого можно включать воду и продолжать эксплуатацию отремонтированной коммуникации.

Основным достоинством такого метода является прочность цементной повязки. К минусам можно отнести то, что таким способом нежелательно ремонтировать места сочленений труб. Также если труба находится вплотную к стене, то провести такое ремонтное мероприятие попросту не получится.

Ко второму способу можно отнести усовершенствованный вариант первого метода. Для ремонта трубы в этом случае понадобится армированный цементный раствор. В качестве армирования выступает асбестовое волокно, которое отличается высокими прочностными характеристиками. При желании вместо цементного раствора можно использовать эпоксидный клей.

Технология ремонта повреждённого участка водопроводной коммуникации в этом случае ничем не отличается от первого метода. Запуск воды также производится спустя сутки после ремонтных работ.

Существует ещё один способ, с помощью которого можно отремонтировать водопровод, однако, он актуален только в том случае, если отверстие в трубе отличается небольшим размером.

При небольшом отверстии достаточно вкрутить в металлическую водопроводную трубу болт, подходящий по диаметру. Такой ремонт относится к временной мере и выполняется таким образом: отверстие расширяется до размеров болта, а затем вкручиваем в него болт с шайбой. Шайба должна быть эластичной, чтобы получить нужные показатели герметичности.

Трубу из любого материала можно починить, просто обмотав место протечки изолентой, но это очень кратковременная мера

С чего начать

Прежде чем приступить к ремонту труб, следует реально оценить фронт работ и составить примерный план. В целом, можно поддерживаться следующих пунктов:

составить схему разводки труб;
выбрать материалы для замены;
приготовить весь необходимый инструмент;
разобрать старую систему;
выполнить монтаж по составленной схеме.

Оценив фронт работ, можно нарисовать схему разводки. Она может повторять существующую, а может отличаться.

Важно заранее продумать какие элементы водоснабжения могут появиться в будущем, например, новая душевая кабина или биде, и предусмотреть их подсоединение.

Вторым важным моментом в процессе замены труб водоснабжения является выбор материала. На сегодня представлен широкий выбор различных труб:

металлические и оцинкованные;
пластиковые;
металлопластиковые;
медные.

Самым популярным вариантом, обладающим значительными преимуществами, является – применение пластиковых труб. Замена труб водоснабжения в квартире на пластиковые сэкономит средства и облегчит процесс монтаж.

Опрессовка труб

Опрессовка труб – это повышение давления на одном из участков сети с целью выявления в нём утечек или слабостей конструкции. Делается это с помощью специального опрессовочного насоса.

Герметично отсеките участок трубы от остальной сети. Делается это либо элеваторными задвижками, либо пневматическими заглушками.
Подсоедините к участку насос для опрессовки труб и закачайте им в участок холодную воду.
Дайте в трубу давление, превышающее штатное на 10-20%. Для отопления, водопровода и канализации это 6-8 кгс/м2.

Если участок проверку выдержал – переходите к следующему. Если нет – подумайте о том, как его заменить или хотя бы усилить.

Устранение старых конструкций

Замена прежних труб водоснабжения в квартире или доме на пластиковые начинается с демонтажа ранее установленного трубопровода. Конструкции с большим сроком давности, как правило, собраны из металлических деталей. Соответственно, для работы вам потребуется болгарка. Если при этом возникнет необходимость поменять стояк или краны, придется перекрывать подачу воды. Для этого предстоит:

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Согласовать осуществление работ с обслуживающей организацией, которая отвечает за внутридомовые коммуникации.
Оповестить жильцов из соседних квартир, подключенных вместе с вами к общей системе, о предстоящем перекрытии.
Не затягивать с выполнением, а сделать все как можно быстрее. В этом плане целесообразно будет обратиться к профессиональным специалистам, которые быстро и качественно выполнят все необходимые манипуляции.

После того как поменяете стояк, можно не спешить и продолжать заниматься демонтажем трубопровода спокойно. Прежде всего необходимо слить жидкость и только после этого начинать работать болгаркой. Некоторые собственники, занимающиеся разборкой коммуникаций самостоятельно, откручивают имеющиеся фитинги с помощью ключа не срезая. Однако на это уходит слишком много времени, которое можно использовать для выполнения более важных дел. Конечно, применение специальной техники не всегда уместно (если меняете только трубы, но не трогаете сантехнику и плитку). Ведь искры от пильного круга могут нанести им серьезные повреждения.

Декоративная яблоня

Это дерево по праву можно назвать русской сакурой — оно великолепно в период цветения, поскольку усеяно огромным количеством розовых цветков, а когда приходит время созревания плодов и они приобретают красный оттенок, отлично сочетаясь с цветом листвы, это небольшое деревце выглядит очень эффектно.

Декоративная яблоня поможет расставить на садовом участке необходимые акценты и даже выделить затенённый уголок.

Следует отметить, что этот вид выделяется своей неприхотливостью, а также устойчивостью к неблагоприятным погодным условиям. Такому деревцу не страшны сильные морозы, поэтому его можно вырастить даже в очень суровом климате.

На сегодняшний насчитывается множество сортов декоративной яблони, которые по праву способны занять центральное место на вашем садовом участке. Цвет лепестков и листочков может быть различным, так же как и форма кроны, поэтому, прежде чем остановить свой выбор на том или ином виде, следует внимательно изучить все сорта и характеристики этого дерева.

Из множества сортов декоративной яблони можно выделить следующие:

Приречная, или плакучая;
Роял Бьюти;
Роялти;
Недзвецкого;
Пионерка.

Замена труб водоснабжения в квартире: инструкция своими руками

Как известно, за внешние участки труб водоснабжения несет ответственность ЖЭК. Однако внутренними участками конструкций (то есть, расположенными к квартире) должны заниматься сами жильцы.

Замена металлических труб на полипропиленовые

В каких случаях производится замена труб? Иногда данная работа необходима для эстетических целей: улучшить вид разводки, подвести конструкцию под желаемую отделку в квартире. Кроме того, трубы со временем приходят в негодность, начинают течь, что делает их замену просто необходимой. К примеру, срок службы металлических конструкций составляет 30-40 лет. В некоторых случаях заменить конструкции в квартире требуется преждевременно. Причиной тому может выступить неправильный монтаж или неблагоприятные условия эксплуатации.

Во избежание проблем рекомендуется своевременно производить профилактическую замену конструкций. Сигналам к этому служит сильное падение напора, что может быть вызвано пробками из наслоившегося ила, а также при наличии сквозных отверстий, которые появляются вследствие коррозии.

Как устранить протечку водопровода?

Протечка водопровода — наиболее частый вид поломки, который может возникнуть на любом участке промышленной или частной коммуникации.

Устранить небольшую протечку можно при помощи водостойкого герметика и бандажа

Для борьбы с течью существует несколько способов, на которые стоит обратить внимание:

Использование специального герметика или эпоксидного клея. В этом случае перед началом устранения протечки нужно снять ржавчину вокруг повреждённого места. Рекомендуется освободить от ржавчины поверхность в радиусе 5 сантиметров вокруг протекающего места. Далее необходимо нанести герметик. Если для устранения течи будет использоваться эпоксидный клей — потребуется бандаж. Использовать водопровод после этого рекомендуется не раньше чем через 12 часов.
С протечкой поможет справиться и специальное устройство — фланец. Стоит отметить, что использование фланца является временной мерой, однако, течь в таком случае будет устранена на длительный срок. Фланец является изделием, которое можно использовать многократно.
И, наконец, ещё один метод по борьбе с течью — хомут из трубы большего диаметра. Для этого следует выполнить разрез в месте прорыва и обработать участок клеем. Затем на это место устанавливается труба, которая будет выполнять функцию хомута.

Разводка труб: схемы

До начала проектирования следует определить:

сколько сантехнических приборов будет ставиться в квартире и где;
место расположения главного узла со счётчиками;
точки монтажа запорной арматуры.

Нужно учесть, что ряд санустройств потребует специального оборудования для понижения давления (редукторов).

Водяной редуктор

Вместе с этим нужно выбрать тип материалов, которые планируется использовать

Важно точно рассчитать их количество, составив смету. Это нужно, чтобы в процессе не нужно было отвлекаться на частые поездки в магазин

Разводку труб можно производить по одной из трёх схем:

тройниковой (или последовательной). Это самый простой метод. К каждому стояку квартиры присоединяют трубу, от которой будут питаться все потребители воды. Плюсы: не требуется много труб. Минусы: в большой квартире в конце магистрали давление воды будет сильно меньше, чем возле стояка, а любые работы по сантехнике потребуют полного перекрытия воды;
коллекторной. Это универсальная схема, годится и для крупного, и для малогабаритного жилья. Вода со стояков идёт сперва к распределительному узлу – коллектору, а от него подводится к каждому из устройств-потребителей. Снабжение более равномерное по величине давления в каждом контуре. Но для сборки потребуется больше материала (труб);
комбинированной. Это сочетание двух указанных методов сборки. Пример: от коллектора направляется одна общая магистраль на кухню. К ней подключаются все потребители в помещении: раковина, посудомоечная машинка и другие устройства.

Основные виды разводки

Дополнительные элементы в системе водоснабжения требуются для улучшения её характеристик или для обеспечения адекватной работы устройств. Это редукторы для повышения/понижения давления, запорные краны, фильтры, различные датчики и муфты для соединения труб без сварки. Существуют целые отдельные системы, которые способны перекрыть водоснабжение при утечке воды.

Какие бывают проблемы с трубами

Большинство
систем собраны из виниловых или пропиленовых элементов. Они уступают чугунным
деталям по степени прочности. Перед тем, как отремонтировать канализацию из пластиковых труб,
надо осмотреть проблемный участок и определить тип неисправности. Наиболее
частыми дефектами считаются:

засор. Это скопление органических отходов или твердых частиц. Оказавшихся внутри трубопровода. Засоры редко возникают сразу, обычно они накапливаются и увеличиваются в размерах постепенно. О появлении засора свидетельствует уменьшение скорости оттока воды из сантехники. Если засор вовремя не устранить, он перерастет в пробку. Она полностью закупорит проход трубы, что остановит работу системы водоотведения;
трещина. Обычно она появляется из-за механических нагрузок, приложенных к трубопроводу. Пластиковые детали обладают некоторой упругостью, компенсирующей разрушающие воздействия. Однако, в сложных условиях эксплуатации пластик теряет свои свойства и может треснуть. Чаще всего это происходит в морозы, когда ПВХ становится хрупким. Этот момент надо учитывать, когда требуется ремонт канализационной трубы в земле в зимнее время;
потеря герметичности соединений. Для сборки канализации используют раструбные элементы с резиновым уплотнением. Они надежны и просты в работе. Однако, состояние резинового кольца со временем ухудшается. Появляются протечки, требующие ремонта или замены проблемного участка системы;
свищ. Это небольшое отверстие, сквозь которое нечистоты выливаются наружу. В пластиковых элементах свищ может появиться во время ремонтных или отделочных работ. Наибольшую опасность он представляет на подземных участках. В отверстие попадает земля, образуя сложные засоры.

Установив тип дефекта, можно определить его причину, подобрать способы и материалы для ремонта канализации. К самым ответственным элементам принято относить стояк канализации, особенно в многоквартирных домах. Чаще всего, отремонтировать его удается только в своей квартире. Соседи крайне редко дают согласие на демонтаж стояка, так как после этого придется восстанавливать ремонт и отделку. Кроме этого, демонтаж невозможен на уличных линиях, так как это будет равноценно прокладке новой системы.

Как поменять трубы в квартире: пошаговая инструкция

Первоначально работы начинаются с того, что перекрывается вводной вентиль подачи воды в квартиру или дом. Только после перекрытия вводного вентиля можно проводить процесс демонтажа стального трубопровода. Обычно для этого применяется болгарка, которой распиливается трубопровод на части.

После окончания демонтажа старого трубопровода, можно приступать к его замене на новый:

Начинать выполнение работ рекомендуется от стояка. Для этого используя рулетку, необходимо снимать замеры, после чего нарезать пластиковые трубы.
Для соединения изделий используется паяльник и фитинги. Наиболее популярными фитингами являются уголки на 90 градусов и тройники. Соединительные муфты понадобятся в редких случаях, если длина комнаты будет превышать 3 метра, где планируется укладка трубопровода.

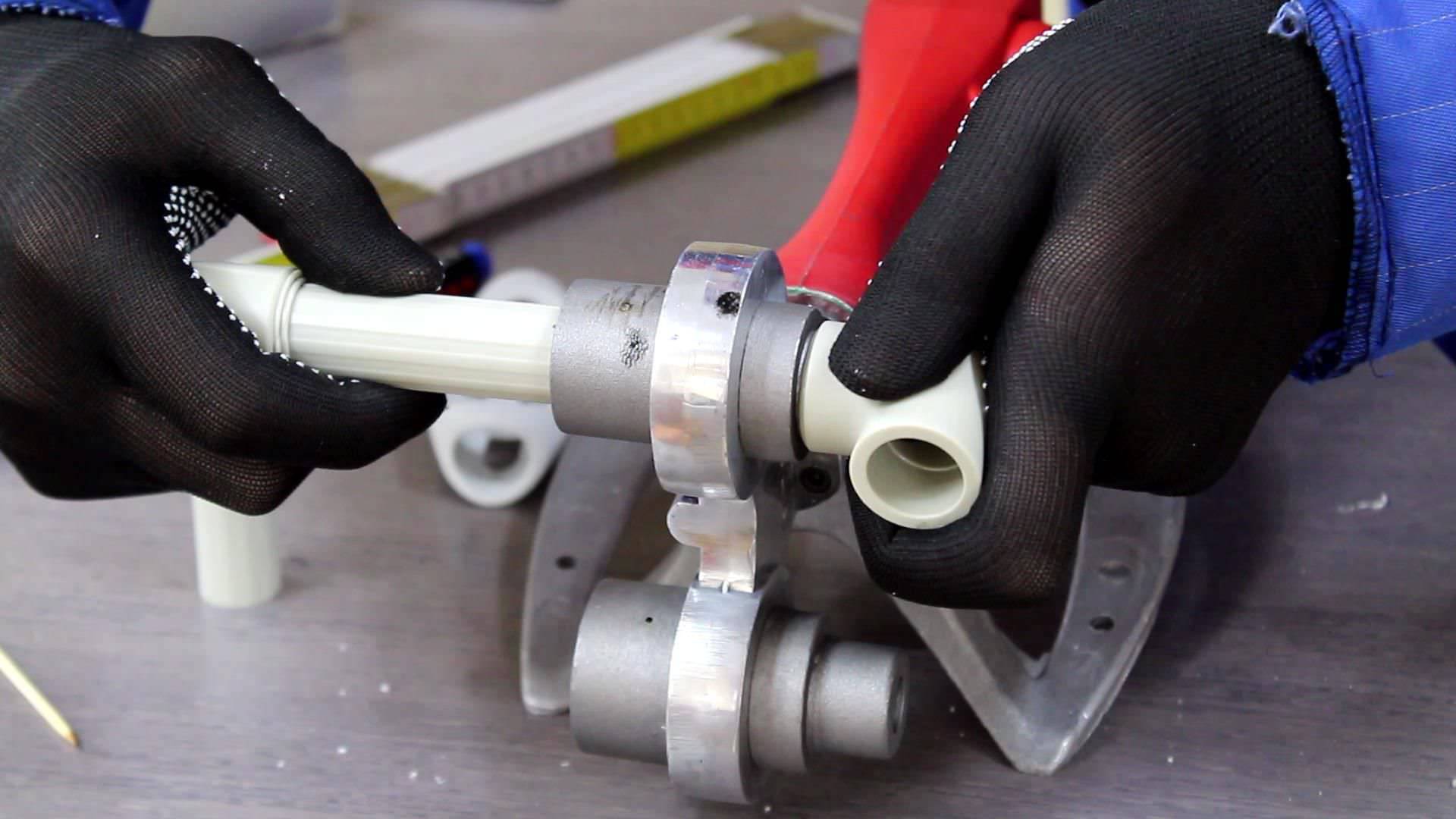

Для соединения двух пластиковых изделий нужно разогреть паяльник, после чего насадить трубу с одной стороны устройства, а также соединительный элемент. Посчитав до 10, можно снимать детали, и соединять их. В течение 1 минуты пластик остывает, и образуется неразъёмное соединение.

При установке трубопровода важно пользоваться уровнем, а также крепёжными элементами. Крепятся трубки к стене специальными крепежами, расположение которых должно быть через каждые 50 см.

В местах установки кранов, смесителей, нужно устанавливать специальные фитинги с металлической резьбой, что позволит соединять два вида разных материалов.

Все трудности, которые могут возникнуть при монтаже водопровода в квартире из пластика – это подсоединение правильных фитингов на местах развилок. Для этого рекомендуется первоначально набросать схему разводки, и уже по ней проводить работы.

Как видно, заменить трубы водопровода в квартире или дома не составляет большого труда. Если нужно провести замену канализации в квартире, то здесь все ещё проще. Для канализации применяются полипропиленовые трубы раструбного соединения. Для их соединения не понадобится паяльник, а только руки и фитинги. Если долго откладывали процесс замены водопровода или канализации в квартире, то пришло время провести работы самостоятельно.

Процедура демонтажа коммуникаций

Для выполнения демонтажа необходим точный алгоритм действий. Только соблюдая последовательность, можно качественно выполнить работу.

Обрезка и снятие труб

Нужно отсоединить все устройства сети — краны, сливной бачок, ванну, унитаз, отопительный котел. Потребуется разобрать старые коммуникации на отдельные части.

Чтобы сделать демонтаж, нужно разобрать старые коммуникации.

Канализационные трубы крупных диаметров уплотняются в разводных стаканах. Удалить их с помощью простого инструмента не получится, придется обрезать болгаркой.

Замена запорных кранов и сливной системы

Замена трубопровода предусматривает перекрытие водоснабжения. Если отключить весь стояк, то воды не будет во всех квартирах подъезда, присоединенных к нему.

Запорный кран, перекрывающий воду в помещении, следует менять сразу после демонтажа старой системы. Для этого нужно предварительно перекрыть стояк. После монтажа вентиля на помещение требуется его перекрыть, подать воду.

Извлечение дюбелей и прокладка штроб

Перед монтажом нужно извлечь из стены дюбели, которые служили держателями для старых компонентов. Если прокладка предусмотрена закрытого типа, то потребуется прокладывать штробы

Причем неважно, какого типа схема водоснабжения — параллельная или последовательная. Нужно обеспечить доступ к запорному крану, чтобы можно было перекрыть воду

Перед монтажом придется прокладывать штробы.

Кто должен платить?

Кто должен содержать и ремонтировать общее имущество и сети многоквартирного дома, зависит от выбранного способа управления домом.

При непосредственном управлении, что разрешено на домах до 30 квартир, ремонт проводится за счет собственника, либо организации, нанятой по договору, в рамках условий договора.

Такой организацией может являться и управляющая компания (УК) и сетевая, предоставляющая коммунальную услугу, в нашем случае Водоканал. С ними заключается простой договор на обслуживание дома (не путать с договором управления), либо только сетей водоснабжения.

При управлении домом УК или ТСЖ (далее УК), обязанность обслуживать и ремонтировать сети водоснабжения лежит именно на них.

Если стояк можно восстановить, например, заварив свищи и шов, почистив трубы тросом, то УК именно так и поступит, и будет права.

Но в случае, когда стояк требует замены, и не соответствует требованиям безопасной эксплуатации, а напор воды, даже после чистки труб, не соответствует требованиям Правил предоставления коммунальных услуг (приложение 1, п. 3 пост. правительства РФ № 354 от 06.05.2011 г.), УК обязано произвести и оплатить работы по замене стояка.

В обязанности собственника входит предоставление доступа к стояку. Поэтому, во время ремонта стен в санузлах, стоит заранее продумать, как к ним попасть.

Если же требуемые параметры водоснабжения обеспечиваются, а собственник квартиры все равно хочет поменять стояк, то в этом случае ему придется самому выполнить замену, за свой счет.

Как избавиться от протечек на стыках

Чтобы избавиться от неисправности в системе водоснабжения на стыках труб, нужно знать, какой вид фитинга используется для разветвления труб. Существует 4 варианта:

Сварной фитинг. Разобрать такую систему не получится, поэтому единственный способ устранения протечки – наложить дополнительные швы паяльником поверх старых.
Если соединение между трубами неразъемное, то есть используется пресс фитинг, проблемный участок придется срезать и установить вместо него 2 новые муфты, а также дополнительный участок трубы между ними вместо вырезанного.
Если труба соединяется с фитингом при помощи резьбы или технологией обжима, протечка свидетельствует об ослаблении крепления. Достаточно затянуть соединение потуже.
Клееный фитинг герметизируется путем обжима проблемного участка кольцевой заплаткой из металла. Разрежьте кольцо вдоль оси, наденьте поверх соединения трубы с фитингом, используя для скрепления клей.

Причины замены труб водопровода

Замена труб водопровода в квартире может потребоваться по следующим причинам:

Полная потеря пропускной способности. Металлические трубы, не имеющие защиты от коррозии, постепенно зарастают различными примесями, находящимися в воде. Как правило, уже через несколько лет пропускная способность трубы падает в несколько раз. Конечно, всегда остается возможность разобрать и прочистить трубопровод, если вы знаете, как прочистить трубу холодной воды в квартире, но в таком случае в скором времени эту операцию придется повторять. Также стоит учитывать тот факт, что для обустройства водопровода нередко использовались тонкостенные трубы, которые по истечению срока службы просто рассыпаются.
Потеря герметичности трубопровода. Бесшовные трубы протекают редко, а вот сварные изделия грешат этим, причем течь возникает сразу в нескольких местах. В этом случае тоже имеются полумеры – трубу можно сварить, но после каждой сварки качество трубопровода падает.
Утрата визуальных качеств. Стальные трубы водопровода, служащие больше десятка лет, обычно выглядят очень непривлекательным образом – многочисленные потеки краски, сколы, царапины и ржавчина. Можно было бы упрятать их в короб, но тогда заметить возникшую проблему получится далеко не сразу, и решить ее будет гораздо сложнее. Если же спрятать коммуникации жизненно необходимо, то лучше всего будет сделать простой разборной короб, который существенно упростит дальнейшие действия. Иногда также люди не могут понять, почему гудят водопроводные трубы, и они хотят их заменить.

Оптимальным решением, позволяющим решить все эти проблемы, является полная замена водопроводных труб.

Как быстро устранить протечку

Приведем некоторые способы экстренного ремонта трубопровода. Каждым из них можно устранить течь даже при отсутствии возможности закрыть подачу воды в систему. Это позволит спасти свое жилье от затопления до прибытия специалистов.

Если утечка воды вызвана разгерметизацией резьбового соединения трубопровода с раздаточной или запорной арматурой, можно попробовать подтянуть его. Не нужно прикладывать чрезмерное усилие, чтобы не сорвать резьбу. При отсутствии положительного эффекта при первой возможности переберите данный узел с заменой уплотнителей (пакли, прокладок, ФУМ ленты).

Протечку на прямом участке трубы можно быстро устранить с помощью специальных металлических хомутов с резиновым уплотнителем. Если под рукой нет фабричного бандажа, то выполняется самодельный. Для его изготовления можно взять, например, старую велосипедную камеру или голенище сапога. Из резины вырезается подходящих размеров прямоугольник, который плотно обматывается вокруг трубы и затягивается хомутами или проволокой

При этом важно, чтобы хоть одна стяжка находилась непосредственно в месте повреждения

Кроме мягкой резины для изготовления бандажа можно использовать монтажный скотч.

Несмотря на простоту, ремонт протечки трубы не удастся осуществить данным способом при расположении водопровода вплотную к стене.

Надежные хомуты необходимых размеров вполне можно сделать самому из полосы листовой жести подходящей ширины, просверлив отверстия под установку стяжных болтов по ее краям.

Существенно замедлить затопление жилища до перекрытия подачи воды в стояке можно также с использованием деревянных клиньев. Если отверстие в трубопроводе небольшое, достаточно вбить в него обычную зубочистку. Такой клинышек разбухает от воды и способен некоторое время выдерживать напор до прихода ремонтных служб.

При незначительном повреждении труб отопительной системы, чтобы временно остановить течь, попробуйте протереть место трещины горстью соли. В случае существенной протечки трубопровода придется сложнее. Для ее экстренного устранения можно попытаться наложить на дефектный участок несколько витков бинта, периодически присыпая его солью. Таким образом удастся лишь временно приостановить утечку воды до тех пор, пока она будет оставаться горячей.

Когда меняются трубы?

Замена старых труб в квартире своими руками или с помощью специалистов производится в разных случаях. Основными причинами выполнения этой процедуры становятся:

Забитость труб. Когда они засоряются, прочистить их уже не удастся, а потребуется обязательная замена. Происходит это со старыми стальными трубами, на внутренних стенках которых собирается шлак. В результате внутренний диаметр сужается, а напор воды уменьшается вплоть до полного исчезновения.
Протечки. Металлические, старые металлопластиковые или просто шовные трубы периодически дают течи. Если они начнут появляться, ремонтом заниматься практически бесполезно: после устранения одной протечки в другом месте вскоре появится новая.
Внешний вид. Замена труб в ванной своими руками требуется в тех случаях, когда в квартире проводится ремонт. Покупая дорогую новую плитку, никому не хочется видеть на ее фоне старые непривлекательные трубы, поржавевшие в нескольких местах. Гораздо привлекательнее выглядят металлопластиковый или ПВХ трубопровод.

Распределительный коллектор

Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?

Преимущества

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой

Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.

Недостатки

Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:

Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;

Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу

Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;

Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки

Монтаж

Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20

Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах

Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

Обратите внимание: все подводки теплоизолированы

Какие трубы использовать для разводки воды?

Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.

В список входят:

Сшитый и термостойкий полиэтилен;
Металлопластик;

Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах

Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

Гофрированная нержавейка на водоснабжении

Металлопластиковая труба на фото разрушилась при гидроударе

Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.

Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов

Медные трубы: монтаж

Монтаж будет стоить дорого, но система получится более эстетичной даже при наружной сборке, а также долговечной.

Что понадобится?

Материалы: фитинги, уголки, шаровые краны.
Инструмент:

оборудование и расходники для пайки (горелки, флюсы и припои);
инструмент для обжатия фитингов;
резак для медных трубок;
набор ключей для затягивания гаек (плюс газовый).
Горелка для пайки

Как собрать трубопровод из меди своими руками?

Планирование работы: создание схемы, расчёт количества погонных метров, необходимых для сборки.
Схема разводки сантехники
Присоединение магистралей (или коллектора – при выборе соответствующего типа сборки) через переходные муфты. Чаще всего стояк сделан из стали, и надёжно приварить к нему медь проблематично.
Сборка остальных узлов системы. Для создания неразъёмных соединений используют пайку. Но по возможности следует её избегать и использовать резьбовые соединения со льном и герметиком, так как без навыков паять трубки открытым пламенем сложно.
Процесс пайки
Проверка герметичности. Следует плавно подавать давление в систему, чтобы избежать гидроудара. Параллельно осматривать соединения и стыки. Протечек быть не должно.

Общее устройство внутренней канализации

Канализационная система
представляет собой сеть трубопроводов, по которым сточные жидкости удаляются из
помещений и направляются на очистные сооружения. Различают внутреннюю и
наружную канализацию. Первая располагается внутри здания, выполняет функции
сбора и удаления стоков от бытовых приборов или сантехники. Вторая (наружная)
часть обеспечивает передвижение стоков к очистным сооружениям. Большинство
проблем, случающихся с системами водоотведения, приходится на внутренние
участки. Это связано с большой вероятностью возникновения засоров и частыми
механическими нагрузками. Перед тем, как отремонтировать трубу канализационную, необходимо изучить ее
конструкцию. Внутри помещений трубопровод состоит из двух участков:

горизонтальная разводка (лежак). Это элементы выпуска сантехники, присоединенные к горизонтальной трубе ее диаметр обычно составляет 50 мм;
стояк. Это вертикальный трубопровод, в задачу которого входит отведение стоков к наружным участкам системы, а также вентиляция внутренней полости трубопроводов.

Горизонтальная труба
присоединяется к тройнику диаметром 110 мм. Он служит для подключения унитаза.
Подключение к стояку производится с помощью еще одного тройника такого же
размера.

Современные
трубы, используемые для
сборки систем водоотведения, изготавливают из пластика. Чаще всего это ПВХ. Это дешевый, достаточно прочный, легкий материал. Сборка и ремонт пластиковых труб
канализации не представляют сложности и могут выполняться своими руками.
Единственной проблемой при выполнении ремонтных работ может оказаться разборка
линии труб. Конструкция пластиковых
элементов такова, что для удаления и замены дефектной детали приходится
разбирать всю систему с начальной точки. Это неудобно и слишком затрудняет
работы. Кроме того, если в квартире
сделан дорогой ремонт,
полная разборка системы становится невозможной. Требуется ремонт труб канализации
без демонтажа остальных элементов. Это выполнимая задача, но она требует
понимания специфики работы системы. Неправильно выполненная работа становится
причиной появления засоров.

Ремонт труб водоснабжения в квартире
