Схема работы септика Топас и инструкция по монтажу

Зачем нужны схемы монтажа

Изготовитель комплектует свои ЛОС специально разработанными под каждую модель, ее модификацию схемами, упрощающими и корректирующими их установку. Кроме навигационной информации, на септик Топас монтажная схема содержит конструктивные, технические данные. С их учетом формируется котлован под станцию, производится ее установка. На отмеченном уровне выполняется врезка трубы подачи стоков. В зависимости от типа модели указывается место подсоединения отводящего трубопровода. Приводятся данные по опалубке. Показана послойность оборотной засыпки. Поможет узнать о том, как на этом этапе выполняется Топас монтаж видео.

Кто производит данный продукт

логотип компании ТОПОЛ-ЭКО

Основным официальным поставщиком этого оборудования на российский рынок считается ГК «ТОПОЛ-ЭКО». У этой компании накоплен большой практический опыт по разработке и созданию эффективных систем очистки бытовых стоков.

Основные производственные мощности располагаются в Подмосковье. Разавитая дилерская сеть занимается не только реализацией и установкой оборудования, но и проводит техническое обслуживание, ремонт.

За все годы производства фирменное оборудование, изготавливаемое на современных мощностях и с применением прогрессивных технологий, зарекомендовало себя только с лучшей стороны и заслужило много похвальных отзывов от потребителей.Модель Топаз просто незаменим там, где необходимо качественно и быстро произвести утилизацию отходов, без больших затрат и лишних проблем. Установив его, больше не придется переживать по поводу вызова ассенизаторского транспорта.

Преимущества локальных систем

Возможности оборудования «Топас» обеспечивают качество очистки стоков на уровне 97-98%. Даже самые компактные станции с трехсуточным циклом переработки успешно справляются с обслуживанием небольших семей, состоящих из 3-4 человек. Немногочисленные отрицательные отзывы — это чаще всего последствия неправильного монтажа или допущенных в процессе использования ошибок.

• Обработка материалов Интернет форумов позволила выявить положительные свойства популярных канализационных станций и их существенные недостатки. В первую очередь пользователи «Топасов» разных моделей отмечают простое устройство, возможность монтажа своими силами, умеренную стоимость, стойкость к деформационным нагрузкам, низким температурам и другим неблагоприятным воздействиям.
• Работа оборудования базируется на переработке отходов аэробными бактериями, расщепляющих сложные химические соединения на более простые компоненты.
• Технология предусматривает насыщение рабочего раствора кислородом, который вместе с воздухом подается на аэратор от встроенного компрессора. Такая конструкция переводит септик в категорию энергозависимых устройств, поскольку при отключении электричества производительность очистки существенно снижается. По общему мнению, переработка стоков аэробными бактериями признана достаточно эффективной.
• Более того, положительно оценивается продолжительность интервала между обслуживаниями, возможность переработки активного ила в качественное удобрение.

Топас: основные сведения

Монтажные работы – это система многоэтапной глубокой очистки жидких хозяйственно-бытовых отходов, стекающих по трубе. Она аккумулирует поступающие самотеком стоки в своем корпусе, перерабатывает с помощью бактерий. В результате получаются остаточные продукты: техническая экологически безопасная вода, активный ил. Широкая линейка моделей делает канализацию Топас актуальной, как для небольшой семьи из 3-х человек, так и для утилизации стоков от целого жилого массива, в котором проживает до 150 человек. Ознакомьтесь с тем, как нашей бригадой выполняется установка Топас – фото реальных объектов.

Установка септика Топас своими руками

Ещё недавно биологическая очистка стоков считалась недопустимой роскошью для рядового обладателя загородного подсобного хозяйства. И только в последние десятилетия ситуация кардинально изменилась, что связано с появлением септиков, в частности, очистных систем под названием «Топас».

Устройства этого типа обеспечивают высокое качество очистки стоков за счёт их разложения под воздействием микроорганизмов (бактерий), не сопровождающегося образованием отходов, загрязняющих окружающую среду.

Установка септика Топас своими руками с технической точки зрения довольно проста и может быть выполнена любым пользователем, которому хотя бы раз приходилось обращаться с подобным оборудованием. Однако перед его монтажом, а лучше перед покупкой, желательно ознакомиться со всеми достоинствами септика и принципом работы устройства.

Достоинства устройства

К основным достоинствам септика Топас следует отнести:

• высокую эффективность очистительных процедур;
• малое энергопотребление;
• прекрасные показатели герметичности и низкий уровень шума, создаваемого устройством во время работы;
• компактность и простоту обслуживания.

Отметим также, что при приобретении очистительного оборудования вам предоставляется возможность индивидуального подбора септика под нужды семьи (в зависимости от её количественного состава). Так, модель «Топас-8», например, предназначена для обслуживания семьи из восьми человек, а «Топас-5» подойдёт для семейства из пяти членов.

Устройство и принцип работы

Основные очистительные процессы, протекающие в отстойных резервуарах септика, являются результатом жизнедеятельности специальных бактерий, питающихся органикой и разлагающих её на готовые к утилизации элементы.

Отличительной чертой рассматриваемого нами прибора является то, что вся его конструкция выполнена в виде компактного модуля, благодаря чему монтаж септика заметно упрощается.

В устройстве имеются четыре камеры и два встроенных компрессора, служащих для поддержания работы бактерий, благодаря чему процесс разложения ускоряется.

Первая камера, оснащённая специальным поплавковым реле, служит для сбора стоков и их отстаивания (с выпадением на дно крупных частиц грязи). При наполнении камеры до определённого уровня реле включает компрессор, после чего стоки принудительно перемещаются во вторую камеру.

Пройдя через фильтр грубой очистки, установленный на входе второго отсека, жидкие отходы поступают в зону воздействия микроорганизмов и очищаются от органических составляющих. Для ускорения процесса брожения в камеру с помощью компрессора закачивается кислород, что способствует перемешиванию стоков с активным илом, выступающим в роли своеобразного фильтра.

Насыщенные бактериями и кислородом нечистоты поступают затем в третий отсек, используемый в качестве вторичного отстойника. В четвёртой камере производится окончательная очистка воды, которая по специальному каналу покидает септик.

При выборе места под обустройство прибора следует придерживаться приведённых ниже рекомендаций:

• Септик должен располагаться в котловане, удалённом от жилых зданий не менее чем на пять метров.
• Размеры котлована выбираются в зависимости от модели септика, а стены его закрываются опалубкой или выкладываются из кирпича.
• На дне котлована подготавливается песчаная подушка толщиной порядка 150 мм.

Монтаж септика (его спуск) осуществляется с помощью системы тросов, продёрнутых через специальные отверстия, имеющиеся на ребрах жёсткости изделия.

После установки септика в котлован к нему подводятся все необходимые коммуникации и в первую очередь канализационная труба. Глубина врезки входной трубы, как правило, на 70–80 см ниже уровня земли и зависит от удаления станции от вашего дома. При расстоянии в 10 м от котлована до дома, врезка трубы выполняется на глубине порядка 70 см (при этом в самом доме канализационный отвод делается на глубине 50 см).

После установки осуществляется полная герметизация и теплоизоляция корпуса прибора. Эти мероприятия должны проводиться в соответствии с инструкцией, прилагаемой к изделию.

Для подвода электроэнергии можно будет воспользоваться кабелем марки ПВС сечением 3×1,5, прокладываемым в гофрированной трубе по той же траншее, что и канализационная труба.

И на последнем, наиболее ответственном этапе обустройства прибора, производится его засыпка выбранным ранее грунтом, что сопровождается выравниванием давления на его стенки. С этой целью, по мере подсыпки земли, камеры септика постепенно заполняются водой, компенсирующей избыточное давление грунта на стенки устройства.

Принцип действия септика Топас

Как уже было замечено ранее, Топаз – септик принцип работы которого заключается в очистке бытовых вод при помощи специальных микроорганизмов – анаэробных бактерий. Под их воздействием органические соединения распадаются, обеззараживаются и перерабатываются в ил.

Схема работы станции очистки

Сначала сточная вода проходит в камеру установки (сектор 1 на рисунке), где и происходит первая стадия очистки. В процессе неё устраняются крупные фракции загрязнений, после чего посредством эрлифта вода отправляется в аэротенк (сектор 2). Последний представляет собой основную часть септической установки, где содержатся активные бактерии. В нём происходит уничтожение загрязнений, которым удалось пройти первую стадию.

Ил, который образуется в результате переработки отходов, выполняет функцию связующего для частиц инородных тел, содержащихся в воде. После этого вся жидкость следует в отстойник (сектор 3), называемый пирамидой. Там ил оседает на дно, а окончательно очищенная вода следует далее (сектор 4).

Фильтрующий ил, который скапливается в отстойнике, периодически следует удалять. Процесс утилизации достаточно прост и не требует специальных знаний. Если планируется использовать септик для дачи Топас, то ил можно применять в качестве удобрения.

Устройство и принцип работы септиков Топас

Модельный ряд бытовых септиков Топас обширен. Есть как недорогие варианты с малой производительностью для дачи, так и мощные станции для больших коттеджей и даже поселков. Внешне все они представляют собой ящик в 2,5–3,1 метра высотой, закрытый сверху крышкой.

Корпус этой ЛОС выполнен из композитного полипропилена, который устойчив к агрессивной среде внутри и перепадам температуры снаружи. Он, конечно, не так прочен и морозостоек как клинкерная плитка для фасада, но зимой данный пластик в земле точно не треснет. Тем более что температура внутри работающей станции всегда поддерживается естественным образом в плюсовой зоне.

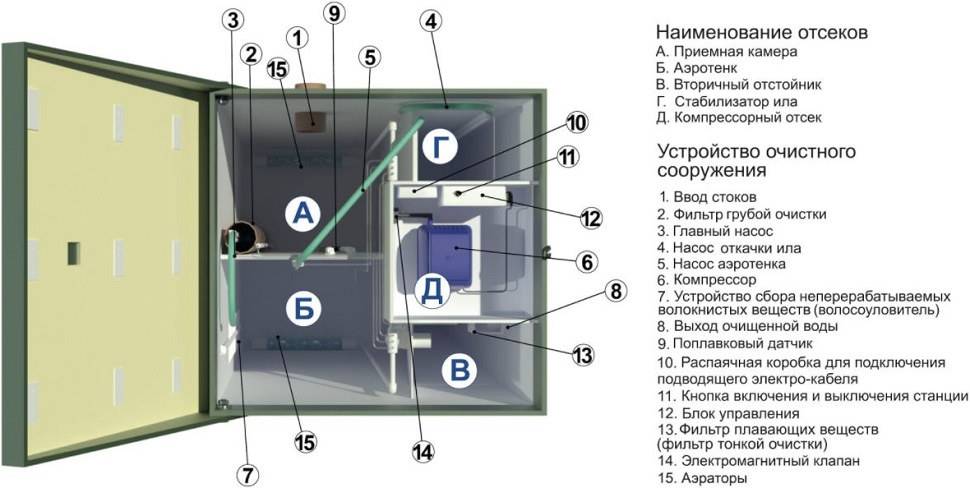

Схема устройства станции Топас

• • 1 — Ввод стоков

  • 2 — Фильтр грубой очистки

  • 3 — Главный насос

  • 9 — Поплавковый датчик

  • 16 — Аэраторы

Д — Компрессорный отсек

• 6 — Компрессоры

• 10 — Коробка подключения

• 11 — Кнопка включения

• 12 — Блок управления

Внутреннее пространство септика Топас разделено на пять отсеков:

1. Камера приема стоков с фильтром крупных фракций.

2. Аэротенк с аэробными бактериями.

3. Отстойник для окончательного осветления вод.

4. Накопитель для ила.

5. Компрессионный отсек с насосным оборудованием.

По принципу работы септики рассматриваемой конструкции напоминают классическую трехкамерную станцию очистки. Сначала обеспечивается первичное осветление стоков из канализации дома, а затем происходит их аэробная обработка. Дальше они отправляются в отстойник. Из последнего очищенные уже воды выводятся наружу для инфильтрации в грунт или полива зеленых насаждений на приусадебном участке.

Схема работы канализации

Стоки в первую камеру септика Топас попадают через трубу с отверстиями в стенках. В этом фильтре грубой очистке задерживаются крупные органические и неорганические фракции, чтобы не мешать работе остальных отсеков. После первичного осветления сточные воды с помощью насоса перекачиваются во вторую камеру, где в септике происходит основной цикл брожения. Затем очищенные на 70–80% стоки перекачиваются в отсек-отстойник. При этом активный ил отправляется в свой специальный накопитель.

Схема принципа работы с дренажным колодцем

Из конечного отстойника выходят уже полностью отбродившие и отфильтрованные стоки, пригодные к использованию в хозяйстве для полива и технических нужд. Итог работы септиков под брендом «Топас» – это техническая вода со степенью очистки в районе 98%. Большего достичь при переработке нечистот из бытовой канализации сложно.

Принципы работы установки

Рассмотрим, как устроен септик Топас, его характеристики и принципы его работы. Автономная канализация Топас – это современная установка, созданная для приема и глубокой переработки бытовых канализационных токов. Вода, прошедшая через станцию, оказывается очищенной на 98-99%.

Внешне канализация Топас представляет собой пластиковую емкость, разделенную внутри перегородками. Каждый отсек септика используется для последовательно протекающих процессов глубокой очистки стоков. Для обеспечения работы используются компрессоры.

И основная роль в процессе обработки загрязненной жидкости отводится аэробной очистке. Для ее осуществления необходима принудительная вентиляция, то есть подача кислорода в рабочую среду.

Подачу воздуха обеспечивает компрессор, вентиляция осуществляется через аэратор. Для перемещения жидкости внутри установки используется эрлифт – воздушный насос. Работу этого оборудования, также, обеспечивают компрессоры.

Автономная станция биологической очистки Топас оборудована двумя компрессорами. Причем, работают компрессоры по очереди. Пока один компрессор работает, второй «отдыхает». Благодаря такому режиму работы, компрессоры служат дольше.

Таким образом, современный септик Топас – устройство, в котором используется комбинация механических и биологических способов очистки жидкости, позволяющая добиться отличных результатов. В состав станции входят такие устройства, как компрессоры и воздушный насос, то есть, станция нуждается в подключении к электропитанию.

Топас: основные сведения

Монтажные работы – это система многоэтапной глубокой очистки жидких хозяйственно-бытовых отходов, стекающих по трубе. Она аккумулирует поступающие самотеком стоки в своем корпусе, перерабатывает с помощью бактерий. В результате получаются остаточные продукты: техническая экологически безопасная вода, активный ил. Широкая линейка моделей делает канализацию Топас актуальной, как для небольшой семьи из 3-х человек, так и для утилизации стоков от целого жилого массива, в котором проживает до 150 человек. Ознакомьтесь с тем, как нашей бригадой выполняется установка Топас – фото реальных объектов.

Фаза 1

Септик начинает выполнять возложенную на него функцию, начиная с этого момента.

• в приемный отсек (A) поступают бытовые и канализационные стоки;
• объем жидкости в отсеке (A) увеличивается;
• поплавок инициирует включение компрессора (1), запускается процесс аэрации в аэротенке (B);
• жидкость подается во вторичную камеру (B);
• из вторичного отсека (B) жидкость поступает в успокоитель-отстойник (C), затем вытекает на выход.

Этап №1 длится, пока жидкость перекачивается из камеры (A) в аэротенк (B). В процессе снижения уровня жидкости поплавок достигает положения, в котором дает сигнал на выключение компрессора (1), и еще один для запуска второго нагнетателя (2) — начинается следующая фаза.

Таким образом система очистки ТОПАС проводит поступившие стоки через три последовательные стадии:

• очистка анаэробными микроорганизмами (отсек A);
• очистка аэробными бактериями (аэротенк B);
• доочистка анаэробами, отстаивание, после чего верхний, наиболее чистый слой воды, сливается.

1 фаза, вид сверху

1 фаза, вид сбоку. Для наглядности процесса камеры изображены одна за другой по ходу движения жидкости

Установка и обслуживание септиков

Монтаж канализации ТОПАС производится по следующей схеме:

1. Роется котлован по ширине и длине на 30–40 см больше размеров корпуса выбранной модели. Глубиной он вырывается на 10 см больше высоты станции. Эти сантиметры нужны для устройства на дне ямы подушки из утрамбованного песка.
2. В яму устанавливается септик. Далее к нему подводится канализационный трубопровод из дома с уклоном в 2 градуса и кабель электропитания.
3. Производится засыпка траншеи с трубой и ямы с очистной станцией.

Опускаем в котлован станцию

Земля засыпается так, чтобы на поверхности виднелась только крышка. Заливать плитный фундамент под этим септиком в качестве якоря не нужно. Даже маломощная модель Топаса на 3–4 человека весит больше 200 кг. Плюс к этому еще добавляется масса стоков. Всплыть эта станция сможет только при очень сильном паводке и затоплении всего вокруг.

На поверхности остается только крышка

Прокапываем траншею к септику

Врезаемся трубой в септик

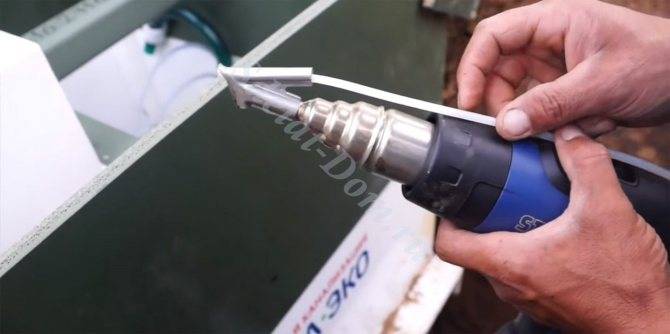

Герметично заклеиваем вход трубы в септик специальным феном и лентой

Закапываем канализационные трубы

Аналогично делаем отверстие и герметизируем под вывод вод

Подключаем септик к электросети

Септик Топас подходит для любых жилищ, будь то дачные домики, двухэтажные таунхаусы из кирпича, либо небольшие каркасно-щитовые дома. Ограничения есть только по количеству проживающих и единовременному залповому сбросу стоков. Но здесь надо лишь грамотно подобрать вариант станции.

Обслуживание ЛОС Топас сводится к удалению крупных фракций из фильтра в первой камере и избытков ила из накопителя. Для этого предусмотрен специальный насос, который необходимо включать по мере возникновения необходимости.

Устанавливается данный септик своими руками, а после и эксплуатируется без особых проблем. В подтверждении этого достаточно посмотреть видео с отзывами тех, кто уже им пользуется. О каких-либо затруднениях там ни слова. В плане простоты монтажа он напоминает кладку гибкой черепицы, с которой в состоянии справиться даже непрофессионал.

Модификации Топас

Модификации предлагаемых производителем септиков Топас различаются по количество человек, на которые станция рассчитана, и по глубине заложения сооружения. Первый параметр в марке ЛОС указан цифрой – 4, 5, 6, 8 и так далее до 150. При этом модели на 100 и 150 человек имеют двухкорпусную конструкцию. В одном корпусе все поместиться уже не может.

По глубине заложения септики Топас различаются на:

«Стандарт» – типовое решение;

«Лонг» – с удлиненной горловиной;

«Лонг Ус» – с горловиной и усиленным корпусом для ее возможного наращивания.

Пример модификаций септика Топас-8

В первом случае канализационная труба для врезки в септик поводится на глубине 40–80 см, во втором она может быть заглублена на 80–140 см, а в третьем – на 140–240 см

Эти цифры крайне важно учитывать при выборе модели. Разбираясь как правильно сделать канализацию для частного дома, многие начинающие мастера нередко ориентируются только на УГВ, забывая об уровне промерзания почвы

Особенности монтажа локальной канализации

Если вы все-таки задались вопросом, как установить септик Топас своими руками, нужно изучить особенности возведения ЛОС, а также уделить внимание и время подготовительным работам

Монтаж септика Топас своими руками состоит из нескольких этапов:

• Исследование почвенного состава, глубины прохождения подземных вод на участке, особенностей рельефа.
• Ситуационная привязка установки к участку с соблюдением требований ГОСТ и Санитарных норм по расстояниям от септика до зданий, ограждений, построек, деревьев, пр.
• Разрабатывается план строительства.
• Составляется на септик Топас схема монтажа.
• Утверждается смета, где учтен весь перечень работ, расходные материалы, их стоимость и количество.
• Документация согласовывается в разрешительных органах.
• При получении положительного ответа может выполняться установка септика Топас своими руками.

Внимание! Заказав в , вы освобождаетесь от всей этой волокиты. Наши специалисты после согласования сметы с заказчиком проведут все работы, как того требует для канализации Топас монтажная схема

Конечным этапом сотрудничества будет сдача объекта в рабочем режиме.

Если все-таки планируется установка Топас своими руками, нужно четко соблюдать алгоритм проведения монтажных работ, о котором мы расскажем ниже.

Устройство и принцип работы канализации

Камера №1

Сточные воды с органическими загрязнениями попадают в приемный отсек и подвергаются предварительной очистке. Установленные в первой камере фильтры крупных фракций разлагают нечистоты на мелкие частицы. На первом этапе переработки жидкость очищается на 50%.

Камера №2

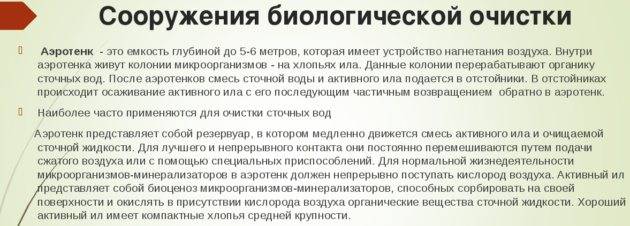

Из приемного резервуара насос перекачивает отходы в пирамидальную камеру, которая называется аэротенком. Нерастворимые соединения оседают на дно, маслянистые – всплывают на поверхность. Происходит механическая очистка фракций. Второй сектор является основным элементом канализационной системы. Находящиеся в нем аэробные бактерии поглощают остатки отходов, которые не исчезли на первом этапе.

Поступающий кислород способствует активизации их деятельности. Большую роль при этом играют фильтры, которые осуществляют транспортировку ила и других тяжелых примесей в специальную емкость – стабилизатор.

Камера №3 и 4

Третья и четвертая рабочие камеры аналогичны второму отсеку. В них происходит окончательная очистка стоков, которые выводятся наружу.

Система биологической фильтрации дает на выходе экологически безопасную жидкость, которая может поступать в грунт или использоваться повторно. Если нет возможности осуществлять сброс очищенных жидкости в грунт, комплекс дополнительно оснащают отсеком дренажного насоса, который обеспечивает круговорот очистки стоков.

Жизнедеятельность микроорганизмов зависит от двух факторов:

• Наличия кислорода, который подается за счет электропитания.
• Плюсовой температуры внутри резервуара.

Без доступа кислорода бактерии живут несколько часов, затем погибают. В данном случае септик Топас оснащается новыми живыми производителями.

Модели септика

Обычно такие станции представляют собой ящики размером с человеческий рост (или выше). Материал – полипропилен, это позволяет увеличить срок службы станции в несколько раз относительно металлических конструкций. В частности, данный материал не подвержен коррозии и гниению, к тому же химически нейтрален по отношению к окружающей среде.

Внешний вид стандартной модели

В зависимости от размеров, септики «Топас» могут обладать разной производительностью и пропускной способностью:

• для семьи, в которой меньше 4-х человек, оптимальным вариантом является Топас 4;
• в коттеджах или домах, где обычно проживает от 4 до 20 человек, используется более мощные по производительности и объему модели Топас 6 – Топас 20;
• в гостиницах или группе домов используются уже целые станции, которые по своему размеру гораздо крупнее тех, которые рассчитаны на меньшее количество людей (они могут быть рассчитаны на 150 человек).

Мощность септика обеспечивается электрическим компрессором.

Также септики делят на категории исходя из глубины заложения труб от дома. У них есть краткие характеристики, позволяющие без проблем определиться с выбором:

• «Стандарт» – модели, в которых трубы расположены всего лишь в 80 см под землей. Имеют специальную пометку и используются обычно в очень маленьких по площади и населению домах;
• «Лонг» (от англ. Long – длинный). Глубина варьируется от 80 до 140 см. Для более удобного монтажа обладают удлиненной горловиной, что позволяет упростить подключение непосредственно к самой станции;
• «Лонг ус». Глубина от 140 до 240 см.

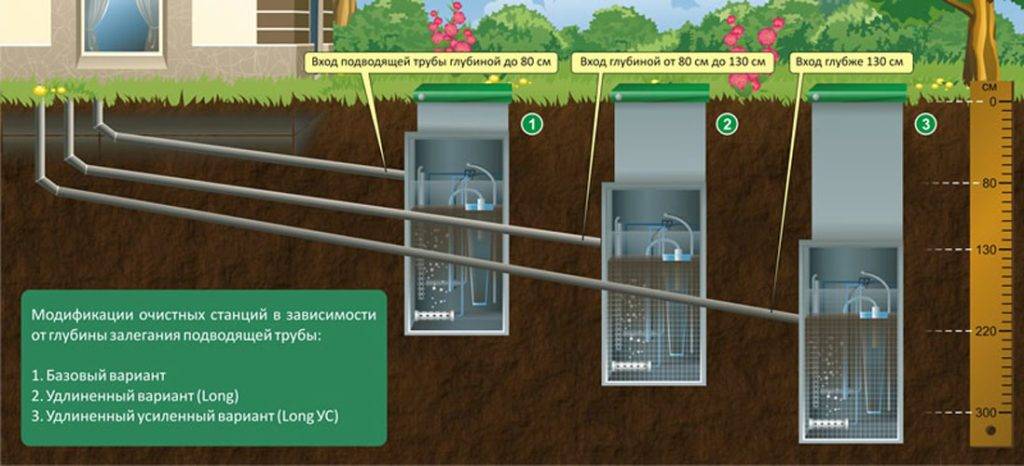

Варианты по глубине заложения

Для установки необходимой станции нужно четко представлять, сколько человек будут постоянно находиться в доме, а сколько приезжать на время. Это поможет выбрать модель с нужной для данных условий производительностью. Но помимо количества человек в здании обязательно следует учитывать еще и грунтовые воды в месте монтажа и необходимую высоту коммуникаций.

Кстати, в большинстве случаев сертифицированные сервисы осуществляют бесплатный подбор септика Топас, исходя из индивидуальных условий вашего участка.
