Строительство септика своими руками из бетонных колец

Предварительные расчеты

Причиной неэффективности сооружения или неудобства его эксплуатации может стать не только нарушение технологии на этапе строительства, но и ошибка в расчетах при определении требуемого объема и оптимального места расположения конструкции.

Исходя из среднего объема водопотребления (одному человеку в сутки ориентировочно требуется порядка 200 литров воды) принято выбирать следующие объемы септиков из железобетонных колец:

  • для 2-3 человек – 1,5 куб. м (в этом случае нет необходимости в установке трехкамерной конструкции, при правильной организации водоотвода и очистки достаточно будет двух камер),
  • для 4 человек оптимальны резервуары 2 куб. м,
  • при установке одного септика на 2-3 семьи (10-12 человек), проживающих в отдельных частях дома, потребуется объем не менее 5 кубов.

При выборе места размещения конструкции следует соблюдать следующие требования к удаленности септика от определенных объектов:

от естественных природных водоемов – не менее 30 м,
от места забора питьевой воды – минимум 50 м,
от плодовых деревьев, овощных грядок – не менее 3 метров,
от дороги не менее 5 м (важно обеспечить возможность беспрепятственного подъезда крупногабаритного транспорта, поскольку с определенной периодичностью потребуется подъезд ассенизаторской машины для откачки стоков, а во время чистки септика – утилизация материала дренажного слоя).

Место установки септика на участке

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

  • Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
  • Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Септик из колец — плюсы и минусы

  1. Септик из ЖБ-колец приближается к показателям устройства из натурального камня. Бетон выдерживает большое давление, поэтому даже залповые сбросы не отразятся на функционировании системы. Срок эксплуатации — 50 лет.
  2. Герметичность резервуаров. Дополнительные работы по гидроизоляции при установке септика проводятся, чтобы избежать попадания грунтовой воды, поскольку изнутри жидкость не просачивается.

Низкая себестоимость. Благодаря простоте конструкции септик можно устроить своими руками, не потребуется нанимать рабочих, покупать или брать напрокат спецтехнику.

Септик стоит дешевле, чем покупка полипропиленового резервуара. Помимо прочности и долговечности, емкости вместительны. Очищать систему нужно раз в 2 года.

имеет и недостатки:

  1. Большой вес конструкции. Монтаж можно выполнить своими силами, но понадобятся средства малой механизации.
  2. Система очистки не предотвращает возможного попадания сточных вод в расположенные ниже слои почвы. Со временем в бетонных стенках всегда появляются микроскопические трещины, потом они расширяются, снижается показатель герметизации швов, т.е. система разрушается. Так что такая схема канализации требует ответственного подхода. Для начала нужно выполнить целый ряд расчетов и только на их основании принимать решение о том, какой тип септика устанавливать.

Септик из колец подходит для хорошо дренированных грунтов при условии, что они не склонны к морозному пучению.

Расчет размеров септика

Пример расчета параметров установки септика

При проектировании схема устройства септика учитывает несколько важных параметров.

Имеет значение не только объем, но и поверхностная площадь камер. Можно пытаться экономить площадь участка, устраивая оборудование вытянутым по высоте, но с малым сечением. Это может сработать до определенного предела, далее начнутся проблемы.

Параметры, которые рассчитываются при расчете септика:

  • объем (исходя из предполагаемого количества стоков)
  • площадь (по скорости перетекания сливных вод)
  • высота (не может быть менее 1,2 м)
  • глубина заложения (определяется уровнем промерзания грунта и расположением грунтовых вод)

Следующие соображения помогут понять, как рассчитывается, когда устраивается септик своими руками схема его размещения.

Итак:

  1. Объем рассчитывается по количеству человек, которое будет обслуживать устройство: в зависимости от среднего уровня водопотребления 150-200 л на человека, полученная цифра умножается на 3 суток для эффективного разложения.
  2. Площадь  поверхности отстойника рассчитывается по специальным формулам, привязанных к объемам стоков, степени их загрязненности и скорости движения жидкости. На практике можно сказать, что если ширина будет равна высоте септика – этого будет достаточно для бытовых стоков.
  3. Высота в 1,2 м принимается исходя из того, что при меньшей не будут работать бактерии для выгребных ям К этому минимуму следует еще добавить  не менее 20 см от низа входного отверстия, поскольку приливная труба должна быть загнута вниз и располагаться выше уровня поверхности на 50 и более миллиметров. Также нужно учитывать, что расстояние от уровня стоков до верха камеры должно быть не менее 300 мм– соответственно, данный объем нужно вычитать из реальной вместимости устройства.
  4. Глубина заложения, особенно в холодных регионах – важный параметр. СНиП рекомендует брать ее на 30 см ниже уровня промерзания почвы, но реально это ограничении можно обойти при помощи слоя утеплителя. Замерзание стоковых вод в септике – редкое явление, но их охлаждение приведет к уменьшению активности бактерий вплоть до ноля.

Количество камер: при объеме стоков до 1 кубометра в сутки допускается создание однокамерного устройства, от 1 до 5 кубометров – 2-х, и свыше 5 – необходим трехкамерный септик. В качестве третьей камеры может использоваться секция аэрации, фильтрационный колодец или аэрационное поле.

При этом двухкамерная схемаопределяет, что объем первой камеры должен составлять 75% от общего, в трехкамерных – половину, и по 25% — на вторую и третью камеры. В случае устройства септика из бетонных колец последние ограничения не действуют – камеры могут быть равными.

Следует планировать и расположение септика на участке: он имеет собственную санитарную зону в 5 м, где не должно быть никаких строений, также существует ограничение по расстоянию в 2 м от заборов, дорог, деревьев и 50 м от источника водоснабжения.

Отстойник

Дно котлована должно быть ровным, на нем нужно подготовить бетонную основу для первого кольца. Это придаст всему сооружению дополнительную устойчивость и изолирует стык дна и кольца, чтобы не допустить преждевременного ухода сточных вод из колодца в грунт. Если у Вас есть в распоряжении кольцо с дном, то бетонной «подушкой» можно пренебречь. Однако дно котлована в любом случае надо выровнять и засыпать слоем мокрого песка.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

На первое кольцо ставим второе. Скрепляющий раствор (цемент*1+песок*3+жидкое стекло*0,1) накладываем маленькими порциями и быстро, чтобы он не успел засохнуть. Для остальных колец можно использовать простой цементный раствор: проницаемость швов между ними не так важна.

Кольца можно дополнительно зафиксировать с помощью скоб или пластин из металла.

На верхнее кольцо нужно установить крышку, в которой будет люк. Она может быть прикреплена с помощью обычного раствора песка с цементом.

Как выполнить расчет объема септика из бетонных колец и числа камер?

Норма расхода воды в расчете на одного человека 150 л/сутки морально устарела. С учетом всех факторов более реальный показатель варьируется в пределах 200-250 литров. С приездом гостей или в дни генеральных уборок нагрузки на очистительные системы значительно возрастают. Практика показывает, что производительность системы очистки из бетонных колец или другого аналогичного материала должна иметь полуторный, а в улучшенном варианте — двойной запас.

https://youtube.com/watch?v=PtYFGdU6gaI

Базовая схема бюджетного септика, рассчитанного на обслуживание семьи из 5-ти человек, состоит из трёх бетонных колец диаметром полтора метра и высотой 90 см, одной плиты перекрытия и чугунного люка.

При отсутствии подъемно-кранового оборудования, можно использовать схему из двух последовательно соединенных колодцев, смонтированных из бетонных колец колодезного типа меньшего диаметра.

Для бюджетных систем с трехдневным циклом переработки важным параметром является не количество камер, а их суммарный объем, поэтому по качеству очистки большие однокамерные септики ничем не уступают более сложным двухкамерным системам. Существенное преимущество двухсекционных систем из бетонных колец — это увеличение временных интервалов между обслуживанием.

Гидроизоляция колец

Смонтированные и закрепленные кольца обрабатывают изнутри и снаружи гидрофобной пропиткой. Для этого подходит битумная или полимерная мастика, жидкое стекло или бетонная смесь с добавками могут использоваться для гидроизоляции колодцев. Особенно тщательно обрабатываются соединения. Специалисты рекомендуют использовать 2-3 гидроизоляционных материалов, используя как пропитку глубокого проникновения, так битумную мастику для обработки внешней стороны колец

Одно важное условие – использовать нетоксичные составы, которые не вызывают гибель полезных бактерий отстойника

Надежная гидроизоляция не допускает попадание стоков в грунт, устраняет появление неприятных запахов рядом с сооружением и продлевает срок службы септика. Плюс ко всему правильно сделанная герметизация предотвратит попадание грунтовых вод в весеннее время и незапланированные вызовы ассенизаторской машины для их откачки.

Как установить септик из бетонных колец самостоятельно

Разобраться, как сделать септик из бетонных колец самостоятельно, несложно. Тем не менее, ознакомившись с предоставленной информацией, потребуется тщательно придерживаться технологии монтажа такого очистного сооружения, чтобы в дальнейшем обеспечить себе уверенность в эффективности его функционирования, безопасности фундамента соседних построек и экологической чистоте прилегающего участка.

Для семьи из трех человек — из расчета водопотребления около 200 л в сутки, а также исходя из трехсуточного заполнения колодца очистного сооружения сточными водами, необходимо установить отстойные камеры емкостью 3х3х200=1800 (т.е.1,8 л3). Учитывая, что верхнюю емкость требуется заполнять до 1/3 объема, для обустройства одного колодца понадобится три бетонных кольца. Чтобы установить 2 отстойника и 1 фильтрующий колодец, необходимо заготовить 9 таких колец. Для нижней части отстойников удобно использовать бетонные кольца с глухим дном. Следует учесть, что ввиду значительного веса установить вручную такие детали септика будет весьма затруднительно, поэтому следует использовать подъемную строительную технику.

Для монтажа септика из бетонных колец потребуется выполнить следующую последовательность действий:

  • выкопать котлованы под секции септика глубиной 3 м и диаметром немного больше, чем у бетонных колец (с учетом необходимости их свободного монтажа). Данные работы удобно выполнять при помощи экскаватора, либо вручную вдвоем – в таком случае один человек будет копать, а второй транспортировать грунт наверх при помощи ведра, привязанного к веревке;
  • далее следует разместить на дне котлованов песчано-щебневую «подушку» полуметровой толщины;
  • кроме того, необходимо расчистить подъезд подъемной техники к месту проведения погрузочных работ;
  • после проведения вышеперечисленных работ потребуется приобрести в нужном количестве бетонные кольца для обустройства колодцев и бетонные крышки с круглыми отверстиями сбоку для обеспечения доступа внутрь, а затем доставить их на место размещения при помощи грузовой техники, оснащенной подъемным устройством;
  • далее при помощи подъемника-манипулятора бетонные кольца устанавливают на место постоянного размещения, скрепляя их цементным раствором, при этом требуется регулировать их дно по уровню;
  • после этого необходимо подвести к колодцам переливающие трубы для транспортировки сточных вод. Следует учесть, что трубу от дома подводят к первому отстойнику под небольшим углом, соединяющую отстойники – ниже на 20 см относительно уровня первой, между второй и третьей секцией – еще ниже на 20 см;
  • далее необходимо выполнить наружную и внутреннюю гидроизоляцию колодцев при помощи битума либо специального гидроизоляционного состава. Швы можно обработать жидким стеклом. Решить проблемы с гидроизоляцией несложно, поместив внутрь колодцев пластиковые емкости подходящего размера – в таком случае просачивание сточных вод в грунт будет исключено;
  • после выполнения гидроизоляции потребуется осуществить обратную засыпку грунтом (либо упрочняющей смесью его с песком) между стенками котлованов и камерами септика;
  • колодцы следует накрыть бетонными крышками с отверстиями, а затем установить в них люки.

Септик из бетонных колец не является идеальным очистным сооружением, зато представляет собой настоящую находку для хозяев дач и загородных домов, обеспечивая для них необходимые удобства.

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

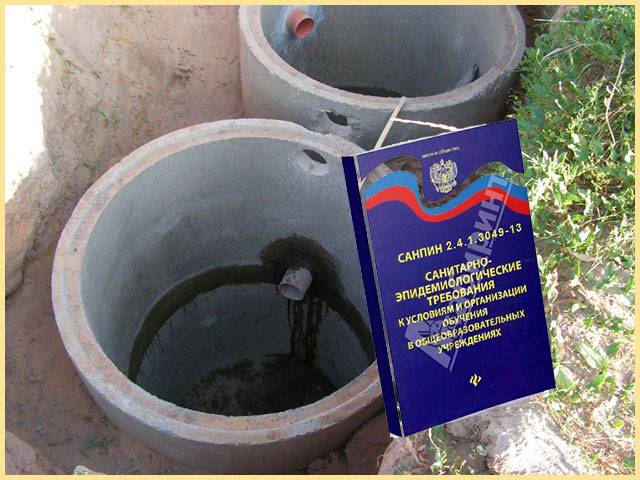

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Согласно этим документам, правильный септик из бетонных колец должен строиться как минимум в 50м от скважинной или колодезной шахты, а сброс воды с септика должен быть на расстоянии минимум 30м.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

V = 3*Y*Z

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

  1. уровнем заглубления;
  2. диаметром колец;
  3. утеплением.

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

Выбор места

Расположение септиков выбирается так, чтобы не было риска загрязнения источников питьевой воды или плодородных земель. Санитарные нормы лимитируются СНиП 2.04.03.85 для строительства и СанПиН 2.2.1/2.1.1.1200-03 для создания безопасных зон

Важно также исключить риск воздействия на фундамент при протечках, а для этого основание колодца должно размещаться ниже фундамента сооружения

Размещать септик на участке необходимо по СНИПам

Место для септика должно быть удалено от естественных водоемов минимум на 5-6 м. До плодовых деревьев следует обеспечить расстояние не менее 3-4 м (для кустарников можно сократить его до 1-1,5 м). Необходимо удалить колодцы и от газопроводной трубы (не ближе 5 м). Кроме того, перед выбором местоположения конструкции следует продумать, как подъедет машина с бетонными кольцами и как расположатся грузоподъемные механизмы.

Особенности первого этапа

На первом этапе необходимо подготовить место и сформировать надежное основание:

  1. Подготовительные мероприятия. Прежде всего, по результатам геологических исследований (уровень промерзания и залегания грунтовых вод, структура почвы, пучинистость и т. п.) уточняется оптимальная глубина установки септика. Место под строительство выравнивается. Удаляется вся растительность. Производится разметка установки септиков и прокладки труб. В частности, рекомендуется располагать переливные емкости вплотную друг к другу, а фильтрующий колодец – на некотором удалении.
  2. Материалы и инструменты. Размеры бетонных колец выбираются, исходя из необходимого объема септика. Емкость накопительной камеры выбирается из такого условия: 200 л воды на одного человека в сутки, причем накопитель должен собирать сток в течение не менее 3-4 суток. Можно исходить из таких рекомендаций: для семьи из 2-3 человек – 2 куб. м, до 6 человек – 3,5-4 куб. м. При покупке колец необходимо проверять их качество, особенно состояние стыковочных граней. Оптимальный вариант – кольца с замком. Помимо колец потребуются трубы. Наиболее широко применяются трубы из полипропилена. Их диаметр должен составлять порядка 105-125 мм.

Взаимосвязь объема воды в сутки и размера септика
Виды бетонных колец

При возведении септиков потребуется такой инструмент и оборудование:

  • грузоподъемные механизмы, средства малой механизации (таль, полиспаст и т. д.) и тренога для их установки;
  • инструмент для приготовления раствора и проведения бетонных работ – емкости, миксер, лопата, мастерок, шпатель, терка;
  • инструмент для монтажа колонны колец – перфоратор, электродрель, кувалда, долото;
  • инструмент для наложения гидроизоляции и защитных материалов – малярная кисть, нож, ножницы, зубчатый шпатель;
  • колнтрольный и измерительный инструмент – рулетка, металлическая линейка, отвес, строительный уровень.

Рытье котлована

Лучшим временем проведения этой работы считается поздняя осень или жаркое лето, когда уровень грунтовых вод наиболее заглублен. Котлован может копаться для каждого септика в отдельности или для всех сразу. Размер ямы должен превышать диаметр колец на 60-70 см для возможности наложения защитных материалов после монтажа. Глубина котлована выбирается с учетом толщины подушки и плиты перекрытия. Каждый последующий септик устанавливается на 40-50 см глубже предыдущего колодца. Для трубопровода роется траншея глубиной до 1,5 м и шириной 40-50 см. В траншее предусматривается укладка труб с уклоном (минимум 2 см на 1 м).

Котлован под септик должен вмещать по глубине все бетонные кольца

Укладка подушки. Она изготавливается путем засыпки песка и щебня. Толщина песочного слоя зависит от пучинистости почвы и составляет от 15 до 40 см. Подушка тщательно утрамбовывается.

Заливка дна

Бетонная стяжка обеспечивается цементно-песчаным раствором в пропорции 1:3. Вначале укладывается гидроизоляция из рубероида. Затем монтируется армировка из стальной сетки. Бетонный слой заливается толщиной 20-25 см с тщательным уплотнением и выравниванием поверхности. Размер основания должен превышать кольца на 25-40 см.

На один отсек двухкамерного септика заливают бетон, а на основание второго битняк и геотекстиль
На дно септика для гидроизоляции кладут геотекстиль
Затем выкладывают слой из гальки или битняка

Для того чтобы в дальнейшем смонтировать вертикальную колонну колец, важно сформировать ровную горизонтальную поверхность. Контроль горизонтальности осуществляется строительным уровнем

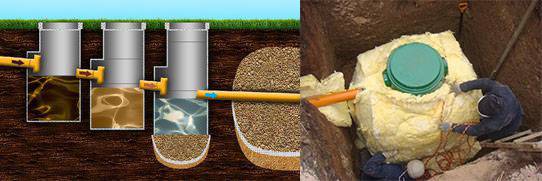

Устройство и принцип работы

Септик — заглубленное в землю сооружение, в нем выделяют две функциональные части:

  1. отстойник. Состоит из 1-й, 2-х или 3-х камер с герметичным днищем. В ходе отстаивания тяжелые нерастворимые фракции оседают на дно, легкие — всплывают, а частично очищенная (осветленная) вода по переливной трубе поступает в следующую камеру. Чтобы в трубу не попадали всплывшие загрязнения, она на входе загнута книзу (обычно крепят вертикально тройник);
  2. дренажно-фильтрующее устройство. Посредством него вода проходит окончательную очистку и сбрасывается в грунт. Таким образом, заполняется септик намного медленнее, чем выгребная яма, соответственно, его реже приходится откачивать.

Степень очистки существенно возрастает с применением специальных бактерий — такие биопрепараты есть в продаже. Но микроорганизмы требовательны к температурному режиму, а наиболее производительным — аэробным — еще и требуется поступление кислорода.

Потому при желании септик можно оснастить нагревателем и компрессором. В очистных устройствах заводского изготовления на переходах между камерами применяют фильтры-ерши, УФ-лампы и прочие приспособления.

Технология монтажа очистной конструкции из бетонных колец

Работы по обустройству долговечного и надежного септика из колец не относятся к сложным мероприятиям. Их можно выполнить самостоятельно. Если проектируется расположение нескольких камер, используют линейный принцип, при реализации которого бетонные колонны, собранные из колец, размещают вдоль одной линии.

После приемного отсека на схеме перелива септика из колец находятся резервуары, установленные в непосредственной близости друг от друга. На значительном расстоянии от них монтируют фильтрующую колонну.

Поэтапно работа по созданию очистного сооружения на приусадебном участке выглядит следующим образом:

  1. Проведение замеров и проектирование.
  2. Подготовка и приобретение необходимых материалов.
  3. Рытье котлована и создание подушки.
  4. Монтаж бетонных колец и изоляция швов.
  5. Установка труб перелива.
