Система управления насосами: принцип работы, комплектующие

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Что такое реле управления (давления) для насоса водоснабжения

Реле давления (РД) с гидроаккумулятором (ГА) — это «мозг» насоса, движущей силы, исполнительного узла, подающего жидкость в трубы. Датчик воды контролирует работу расширительного бака и всей системы, его также часто называют блоком управления насоса. Станции-модули и некоторые модели помп поставляются сразу с таким автовыключателем, но зачастую пользователи собирают систему, покупая узлы по отдельности, особенно, когда применяют погружной насос. В любом случае контроллер всегда заменяемый.

Система без контроллера (датчика) мПа (дальше по тексту также будем использовать для обозначения давления эквивалент в барах, атм.) будет работать, но для постоянного водоснабжения дома она неполноценная. С автоматикой вода сначала набирается в гидробак, давление возрастает, реле фиксирует это и отключает нагнетатель. Жидкость при открытии крана будет расходоваться, в том числе из указанной емкости, при этом натиск в баке будет уменьшаться, на что среагирует реле, сомкнет контакты, сосуд снова наполнится — цикл повторится.

Отрегулированный автовыключатель сократит число запусков, старт и отключение будут регулироваться автоматически опосредствованно открытием/закрытием кранов точек водоразбора. Без контроллера пришлось бы каждый раз включать оснащение вручную, подходя к выключателю, что, конечно же, нетерпимо для домашнего водоснабжения.

Типовая комплектация

Шкаф управления погружным насосом любого типа – дренажным, пожарным, водопроводным – состоит из следующих элементов:

Шкаф управления 2-мя канализационными (дренажными) насосами

• Корпуса – стандартной металлической коробки, рассчитанной на монтаж электротехнического оборудования.
• Лицевой панели – она создается  на базе крышки (дверцы) корпуса, в которую встроили кнопки «Пуск» и «Стоп».  Кроме того, на лицевой стороне находятся индикаторы работы (насосов и датчиков) и  реле переключения между ручным и автоматическим режимом работы.
• Блока контроля фаз – его подключают у «входа» в аппаратную часть шкафа. Он состоит из трех датчиков, отслеживающих нагрузку на фазах.
• Контактора – переключателя подающего энергию на клеммы насоса и отключающего агрегат от электросети.
• Предохранителя – особого реле с плавким элементом, нивелирующего последствия короткого замыкания. В случае замыкания или «пробоя»  сгорит плавкий элемент, а не содержимое шкафа и обмотка двигателя.
• Управляющего блока – он контролирует режимы работы насоса. Причем обязательными элементами этого блока являются: датчик отключения насоса, датчик включения насоса, датчик переполнения. Причем выходы (клеммы) датчиков вводятся и в скважину, и в гидробак. Ведь именно блок управления контролирует работу контактора включающего и выключающего насос. Причем при переполнении бака или снижении уровня воды в скважине насос выключается, а при уменьшении уровня воды в баке – включается. Впрочем, В итоге, эти блоки автоматизируют работу всей автономной системы водоснабжения.  И по этой схеме автоматизации работает и шкаф управления дренажным насосом, и шкаф управления работой водопроводного агрегата. Ведь роль бака в дренажной системе играет тот же септик или сливной колодец.
• Частотного преобразователя – он управляет оборотами вала асинхронного электродвигателя, наращивая или сбрасывая частоту вращения в момент старта или остановки агрегата.
• Датчиков температуры и давления – они подключаются к контактору и пресекают попытку запуска агрегата в недопустимых условиями эксплуатации случаях (при повышенном давлении или обледенении трубы)

Подобная схема комплектации шкафов управления принята за основу большинством производителей такого оборудования. Однако каждая компания стремится внедрить  в типовую схему свое конструкционное решение, повышающее конкурентоспособность продукта.

Шкаф управления канализационными и дренажными насосами Grundfos LC LCD 108

Так, шкаф управления насосами Grundfos оборудован датчиками управления частотой вращения вала – своеобразной коробкой скоростей, предполагающей выбор одного из режимов эксплуатации, в том числе и малошумного «ночного».  Кроме того, в шкафах Grundfos есть особые блоки – термореле, с помощью которых контролируют и температуру потока внутри трубы, что очень востребовано в системах отопления.  А некоторые модели шкафов Grundfos управляются дистанционно, в том числе и с помощью сети Интернет.

В свою очередь шкаф управления насосами Wilo также комплектуется современными блоками дистанционного управления. Однако, кроме этой опции в шкафах Wilo есть и совершенно особые реле управления, с помощью которых можно «запрограммировать» работу всей системы с 24-часовым циклом. Кроме того, продукция от Wilo славится своими частотными регуляторами, позволяющими снизить энергопотребление напорного оборудования.

Подобных блоков, согласованных и одобренных  всеми контролирующими инстанциями федерального уровня нет ни в одном устройстве управления работой насосов.

Автоматика по давлению в трубопроводе

При реализации этой схемы управления главным элементом управления является датчик давления, который устанавливается на трубопроводе и осуществляет пресс-контроль давления. При достижении напора воды в системе минимального значения происходит включение оборудования, при максимальных значениях аппарат отключается. Чаще всего датчик давления входит в состав насосной станции, где имеется небольшой мембранный гидроаккумулятор, позволяющий стабилизировать давление в системе.

Очень большое значение имеет правильная настройка датчика. Конкретные параметры зависят от размеров гидроаккумулятора и напорных параметров станции. Завод-производитель оборудования обычно сам настраивает датчик давления и даёт рекомендации по его настройке. В комплекте также имеется манометр, позволяющий контролировать давление в системе. На приёмном трубопроводе необходимо устанавливать обратный клапан, чтобы исключить включение насоса без воды.

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Виды и особенности их эксплуатации

В зависимости от специфики применения отличается комплектация оборудования. На отечественном рынке такие установки делятся на следующие виды:

• ШУСН;
• ШУПН;
• ШУДН.

Первые – это шкафы или станции управления скважинными насосами Электон. Они используются с приборами мощностью от 0,75 до 30 кВт и способны работать в комплексе с 6 агрегатами. Получая данные от гидростатических датчиков станции регулируют уровень давления в системе водоснабжения.

Станции управления погружным насосом ЭЦН обеспечивают бесперебойную работу всех элементов системы. Осуществляя контроль за работой электродвигателя они тем самым защищают его от перегрузок и возникновения аварийных ситуаций.

Смотрим видео о моделях ШУН, его устройство и конструкция:

ШУДН или системы управления дренажными насосами имеют достаточно широкую сферу применения. Они могут работать в комплексе с канализационными системами, оснащенными асинхронными двигателями, а также с различными типами агрегатов. Основное назначение таких станций управления фонтанной арматурой – это контроль за функционированием оборудования на основе сигналов, получаемых от датчиков.

Кроме перечисленных выше существуют и станции управления пожарными насосами. Их основная сфера применения – это системы пожаротушения. Оборудование этого класса управляется в ручном или автоматическом режимах. И переключиться с одного на другой можно используя тумблер на передней панели шкафа.

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Статья по теме:

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент – контактор, софтстартер или преобразователь частоты. Логика работы самая простая – включить/отключить насос по сигналу или с кнопок “Пуск”, “Стоп”. ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам – используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН – 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)

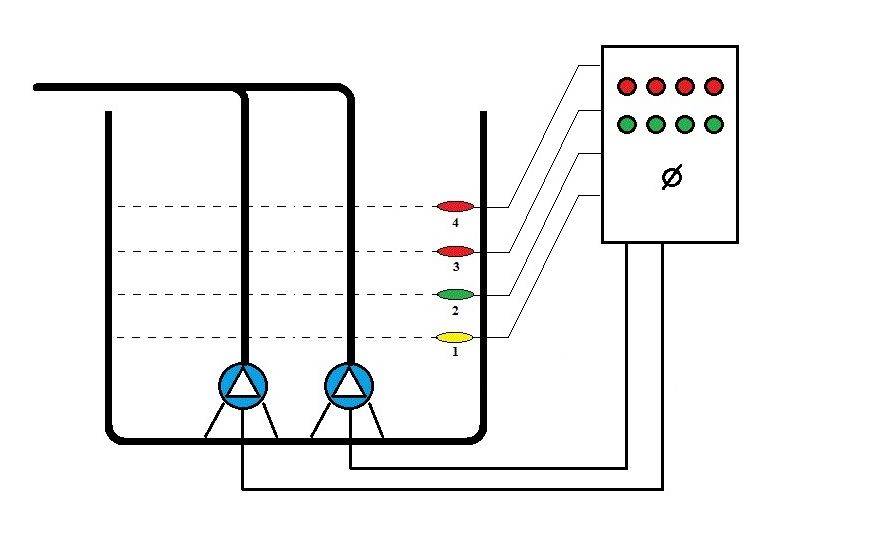

	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)

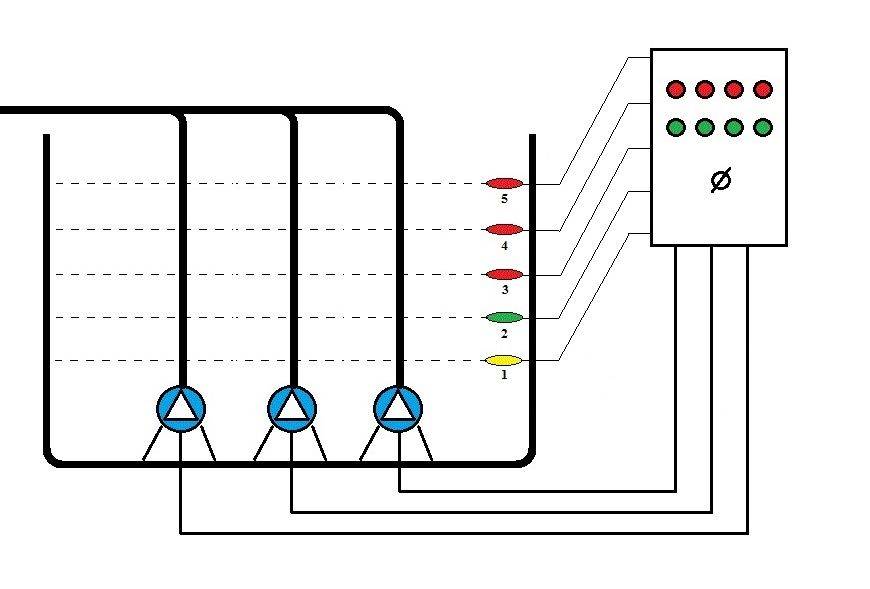

	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Назначение и комплектация шкафа управления насосами

Техническая начинка разных моделей отличается, так как пункты контроля имеют индивидуальную функциональную направленность.

Краткое описание стандартной комплектации

Наличие тех или иных элементов зависит от количества и категории насосов, узких или более широких технических возможностей, наличия дополнительных функций.

Базовая комплектация у большей части моделей, выставленных на продажу, выглядит следующим образом:

• Прямоугольный металлический корпус с расположенной на лицевой стороне панелью управления. Конструкция панели может отличаться, но на ней обязательно присутствуют индикаторы и кнопки типа «Пуск» или «Стоп».
• Переключатель (один или несколько), позволяющий включать/выключать насос в ручном режиме.
• Предохранители и элементы защиты.
• Узел контроля, регулирующий напряжение трех фаз.
• Преобразователь частоты, необходимый для контроля над асинхронным двигателем.
• Автоматический блок регулировки, отвечающий за плановое и аварийное отключение оборудования.
• Комплект датчиков, показывающих давление и температуру воды.
• Термическое реле.
• Набор лампочек – световая сигнализация.

Основные функции, заложенные в блок управления, зависят от нескольких факторов. Например, при наличии 2 насосов, основного и дополнительного (резервного), устанавливается программа, позволяющая включать оба механизма поочередно.

Панель управления двумя насосами, работающими в режиме резервного использования. Преимущество интервального включения – равномерное распределение нагрузки и увеличение запланированного ресурса.

Датчик температуры предохраняет технику от перегрева и работы в режиме сухого хода (вероятность возникновения подобной ситуации происходит часто в скважинах с недостаточным дебитом). Автоматика останавливает работу оборудования, а при наступлении благополучных условий для забора воды вновь включает двигатель подключенного насоса.

• Станция управления насосным оборудованием обеспечит сокращение потребления электроэнергии и гарантирует продление рабочего ресурса
• Шкаф управления для одного или нескольких (до 9ти) погружных насосов автоматически запускает их при заборе воды из системы и понижении в ней давления
• ШУН погружного насоса оснащен предохранителем релейного типа для предотвращения воздействия на оборудование коротких замыканий и назревания аварийных ситуаций
• Питание станции управления насосами может осуществляться от централизованной сети или от автономного электрогенератора

Приборы защиты от скачков напряжения, пропадания фаз, неверного подключения предохраняют механизмы и не позволяют им работать в аварийном режиме. Они корректируют параметры сети, и только после выравнивания показателей автоматически подключают оборудование.

Примерно так же функционирует защита от перегрузок. Например, существует запрет на одновременную активизацию двух насосов, что приводит к лишним расходам и нерациональному использованию оборудования.

Упрощенная схема квартирного щитка

Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций.

Линия заходит в распределительную коробку. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Укладка проводов на место: — Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу. Подключение кабеля ввода: — Кабель ввода питания подключить к верхним клеммам основного автомата.

См. также: Как сэкономить тэр на предприятии

Они расположены с разных сторон, но использовать нужно не все. Но лучше брать шкаф с запасом числа модулей, как мы уже говорили например, насчитали 66 модулей, бокс покупаем на

DIN-рейка — монтажный элемент для установки оборудования. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

Нормативные документы и правила по щиткам

Только качественные составляющие электрощита могут обеспечить электробезопасность. Рекомендуемые записи.

При этом сложно организовать провода в самом электрощитке. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Чтобы подключать многополюсную автоматику, есть гребёнки на несколько независимых рядов. Подключение проводов: — выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево. КАК СОБРАТЬ ЩИТ: оптимальная компоновка элементов распределительного щита

Общие сведения

Специальные устройства состоят из струйных реле, датчика, контролирующего давление, объем воды, реле электродного типа, датчики внутри резервуара, манометра, поплавок в качестве датчика уровня. Разновидности способов управления агрегатами

В качестве пульта управления выступает блок, защищающий оборудование при сильных перепадах напряжения, от короткого замыкания. Необходимо блок подключить к уровню жидкости и реле, отвечающим за давление. Иногда поплавковый датчик тоже привязывают к пульту управления. Данный блок стоит недорого, но возможно он не обеспечит эффективную работу насоса без защитного устройства от работы в сухом режиме, без реле управления за показателями давления.

Внимание! При самостоятельной установке рекомендуют применять блок, имеющий встроенную систему. В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования

Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать

Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится

В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования. Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать

Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится

Частотно – релейные автоматы

Следует выделить еще одну структуру, которая относится к группе комплексных систем, занимая нижний иерархический уровень в этой группе, и может быть классифицирована как «частотно – релейный автомат» (рис.3).

Структура частотно – релейного автомата (ЧРА), представленная на рис.3, состоит из:
А – аналоговых датчиков давления;
В – преобразователя частоты;
D…E – структурных элементов «защита – коммутация – насос».

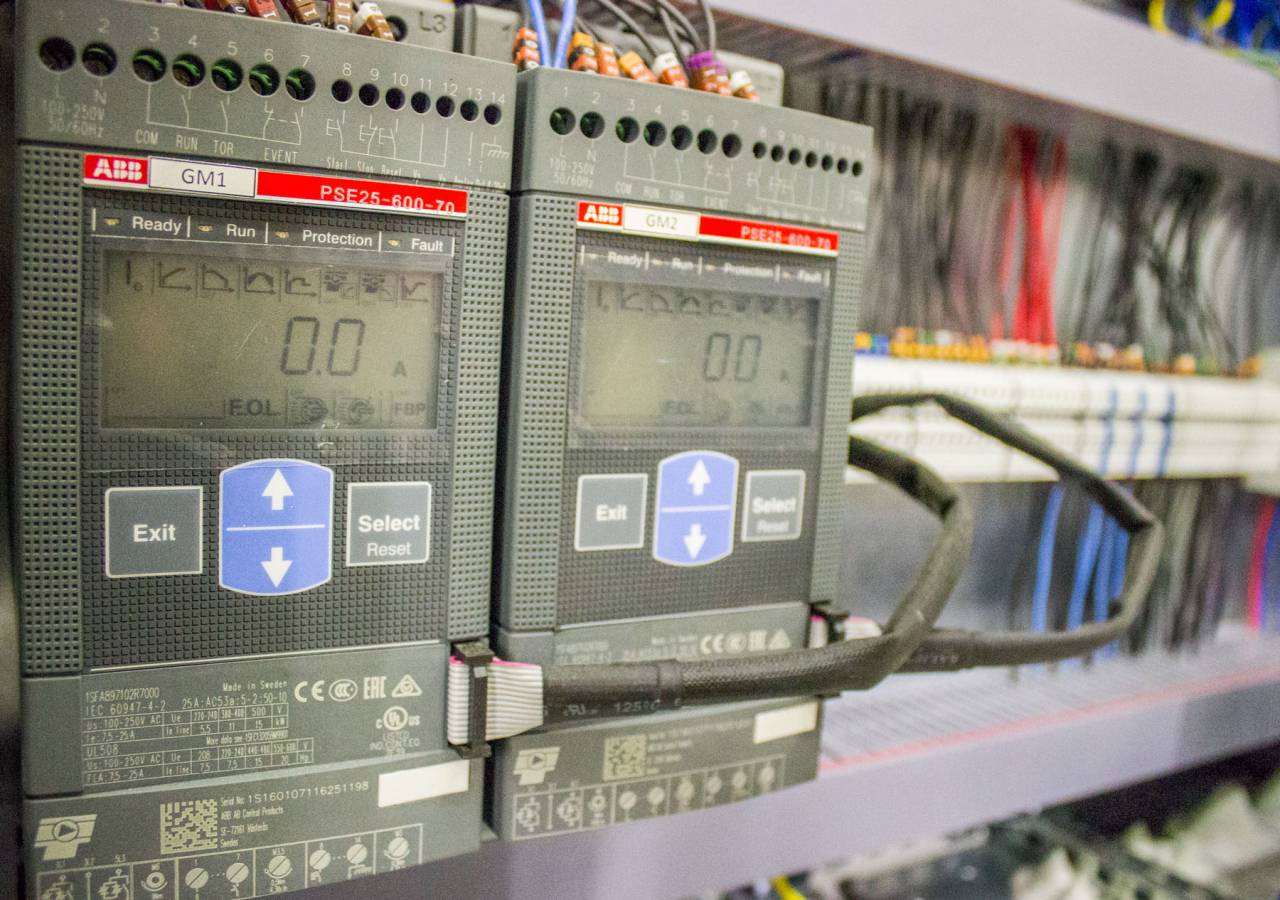

В отдельных случаях для пуска насосов используются устройства плавного пуска (УПП), в наиболее общем случае являющиеся элементами коммутации и защиты насосов. Для управления коммутацией насосов используется контроллер преобразователя частоты.

Рис. 3. Структура построения частотно – релейного автомата

ЧРА часто предлагают «россыпью» в виде ПЧ c повышенной степенью пыле – влагозащищенности (в лучшем случае – IP-54) и датчика при цене оборудования, меньшей цены комплектной системы. Заказчик должен своими силами при дополнительных вложениях смонтировать и наладить это оборудование.

При этом часто умалчивается вопрос о необходимости приобретения элементов управления и индикации, коммутационной и защитной аппаратуры, их размещения и монтажа, выполнения объема работ по наладке аппаратной части, наладки программного обеспечения, выполнении значительного объема не адаптированных эксплуатационных настроек, что требует привлечение персонала с высокой квалификацией.

Фактически, щит управления системой должен изготовить сам заказчик не имея эксплуатационной и технической документации конечного изделия.

Существенным недостатком ЧРА является его привязка к строго определенному типу ПЧ. При снятии ПЧ с производства или прекращении его поставок ЧРА автоматически лишается возможности восстановления при отказе преобразователя.

Расчеты показывают, что цена подобного предложения с учетом прямых и косвенных затрат заказчика как правило значительно выше цены готового изделия при более низком качестве функционирования.

Стандартная комплектация шкафа управления насосами (ШУН)

Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:

• Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
• Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
• Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
• Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
• Датчик температуры – предохраняет оборудование от перегрева.
• Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.

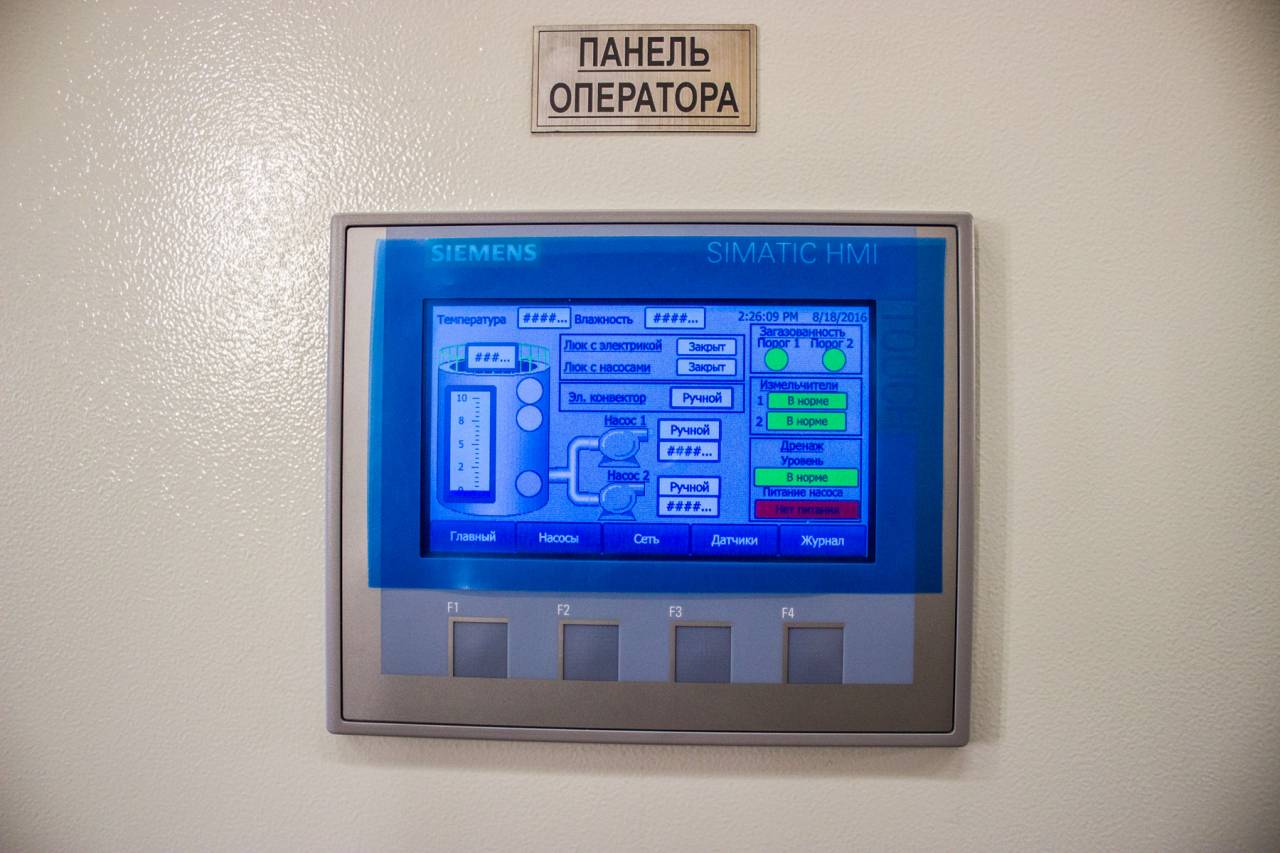

Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.

Состав и основные компоненты

СУН имеет в своем составе следующие комплектующие:

• Блок управления оборудованием;
• Реле (давления и регулирующие работу агрегатов);
• Комплект автоматики и датчиков;
• Устройство для корректировки частоты (так называемые частотные преобразователи), манометры.

Как правила, вся система состоит их основной станции управления (удаленный доступ с контролем всех параметров и возможностью их корректировать и управлять ими), блока управления (состоит из датчиков, кнопок и индикаторов), панели (отвечает за подачу сигналов о сбоях и аварийных ситуациях), щита управления (включает в себя все панели и отвечает за работоспособность системы в целом) и шкафа управления (место, где собраны все составляющие системы).

Шкаф управления для дренажных, канализационных насосов и систем наполнения

В состав шкафа управления входят: светосигнализация, управляющие органы и система автоматики, автоматы защиты двигателя с возможностью регулировки уставки теплового реле, контроль фаз, мягкие пускатели GRANCONTROLсерии 3P или MSF фирмы Emotron (для серии с мягкими пускателями).

Управление осуществляется от поплавков (не входят в комплект поставки ШУ): 1 насос — 3 шт., 2 насоса — 4 шт., 3 насоса — 5 шт.

Принцип работы шкафа управления в режиме «Дренаж»

Принцип работы шкафа управления в режиме «Наполнение»

Шкаф управления обеспечивает:

• Комплексную защиту питающих цепей и электродвигателей;

• Выбор режимов управления: автоматический или ручной;

• Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, электродов или по иным внешним релейным сигналам управления;

• Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии;

• Автоматическое отключение электродвигателей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;

• Автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;

• Визуальное отображение рабочего или аварийного состояния каждого электродвигателя;

• Дистанционную передачу сигнала аварии каждого электродвигателя (беспотенциальные контакты);

• Возможен выбор количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа;

• Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса (только для шкафов на два или более электродвигателей);

• Плавный пуск и останов насосов для серии шкафов с Мягкими пускателями;

• Пробный пуск каждого насоса при простое для защиты от заклинивания;

• Автоматическое переключение ввода питания с основного на резервный при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз основного ввода и обратное переключение при восстановлении питания (только для модификации УБ);

• Выбор основного ввода питания принудительно с помощью переключения «Выбор основного ввода» (только для модификации УБ);

• Защита корпуса IP54.

Маркировка шкафа управления дренажных и канализационных насосов:

Скачать электрическую схему подключения шкафа управления ГРАНТОР для 2-х насосов дренажа, канализации и наполнения, 59 Kb

Скачать все электрические схемы ГРАНТОР и посмотреть выборочный прайс можно на главной странице раздела Шкафы управления для насосов, вентиляторов и задвижек
