Системы водоотведения и канализации в частном доме: Обзор +Видео

Внутренняя разводка

Внутридомовую канализацию собирают таким образом, чтобы самой нижней её точкой было место вывода трубопровода наружу. Чтобы не ошибиться с углом наклона, можно начать сборку именно от этой точки.

При наличии проекта порядок подключения неважен, но необходимо строго следовать правилам выполнения внутренней разводки:

• Каждому прибору и функциональному участку трубопровода требуется труба соответствующего диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для всего остального достаточно 3,2 см, но если к одной трубе одновременно будут подключены несколько приборов, её диаметр должен быть не менее 7,5 см.
• Так как сточные воды движутся по трубам самотёком, необходим уклон трубопровода 2-3 см на погонный метр.
• Соединение труб должно быть герметично и не препятствовать свободному току жидкости: трубы соединяются по потоку, в месте стыка не должно быть шероховатостей и заусенцев.
• Следует избегать прямых углов, так как именно в них чаще всего образуются засоры. Для выполнения поворота лучше использовать несколько колен с меньшими углами.
• Необходимо предотвратить обратный подсос из канализации и проникновение неприятного запаха в дом. Для этого на патрубок каждого сантехнического прибора устанавливают сифон или S-образно изогнутую трубу, выполняющую функцию гидрозатвора.
• Если в доме несколько этажей и на каждом из них имеется сантехника, следует оборудовать общий стояк.
• Унитазы устанавливают ближе других бытовых и сантехнических приборов к стояку.
• Узлы трубопровода нельзя выполнять в местах прохождения стен или перекрытий.
• Отверстия для прохождения труб через стены и перекрытия вырезаются с запасом, желательно вставить в них специальные гильзы или отрезки более широких труб.
• Места подключения к стояку и повороты трубопровода оснащаются тройником с ревизионным окошком, закрытым заглушкой. Через эти окошки в дальнейшем будет проводиться очистка труб в случае засорения.
• Стояк располагается максимально близко к месту вывода канализации наружу.

Вывод трубы из дома выполняется следующим образом:

• Во-первых, в фундаменте или цоколе дома проделывается или оставляется в ходе строительства отверстие диаметром 13-16 см.
• Во-вторых, в это отверстие вставляется гильза, вдоль стенок которой прокладывается утеплитель.
• В-третьих, через утеплённую гильзу протягивается труба, которую внутри дома соединяют с остальной внутренней канализацией.

Фановая труба

В доме, имеющем несколько санузлов или бассейн, объем одновременно поступающих в канализацию сточных вод может быть настолько велик, что в трубопроводе произойдёт разрежение – снижение давления. Вследствие этого водяная пробка, находящаяся в сифонах, уйдёт в трубопровод. Соответственно, исчезнет гидрозатвор в унитазе, ванне, раковине и другой сантехнике и запахи канализации попадут в дом.

Чтобы таких неприятных происшествий избежать, канализацию оснащают фановой трубой – специальной канализационной вентиляцией. Она обеспечивает отвод газов из трубопровода и воздухозабор в случае образования разрежения в трубах.

Если в доме оборудован стояк, его достаточно продлить вверх и вывести на 30 см над кровлей. Фановую трубу можно вывести и через стену, сделав отвод от стояка или нижней части трубопровода вверх, а затем в сторону стены при помощи двух колен по 135 градусов или гофрированной трубы. В этом случае уличную часть фановой трубы монтируют вертикально вверх как можно выше, чтобы газы из канализационной сети уходили в атмосферу. Навершие фановой трубы частично закрывают насадкой-зонтиком.

Состав, элементы, принцип работы

Назначением канализации является отведение стоков, очистка, утилизация без ущерба экологии. Состоит она из двух элементов:

внутренняя – стояки + фановая труба + выходной патрубок + горизонтальные линии, в системах принудительной канализации добавляются фекальные насосы и коллекторы возле дома;

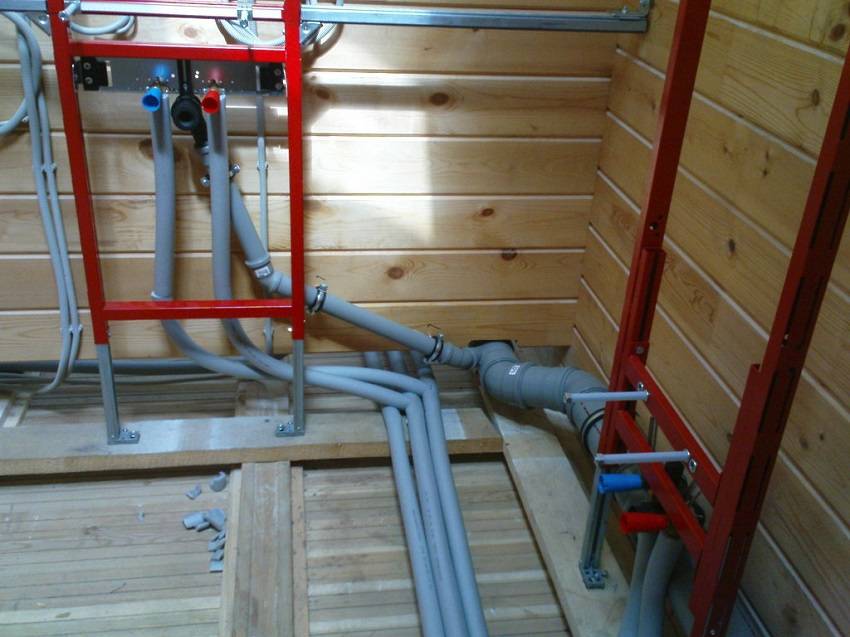

Канализация внутрення

наружная – магистраль + септик или ЛОС + система инфильтрации.

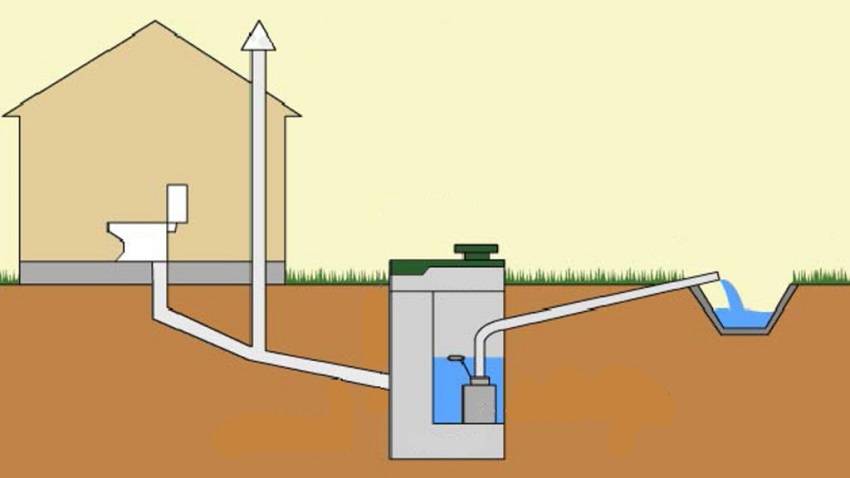

Канализация наружная

• вода распределяется по точкам водоразбора, используемых семьей;
• после чего, ее необходимо безопасно и с минимальными затратами утилизировать;
• поэтому горизонтальные трубопроводы внутри жилища имеют уклон к стояку, собирают стоки, перемещают их самотеком;
• на выходе стояка имеется патрубок, через который стоки следуют по подземному наружному трубопроводу до септика;
• в его первой камере жидкость отстаивается, теряет крупные взвеси, перетекает в следующую камеру;
• здесь анаэробные бактерии разлагают органику на газообразные и твердые вещества;
• первые отводятся фановой трубой или уходят в вентиляцию полей аэрации;
• вторые выпадают в осадок;

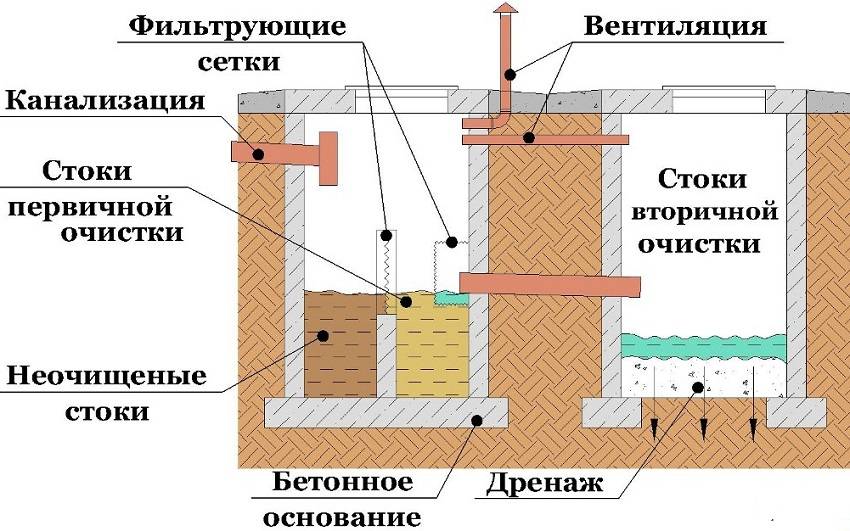

Принцип осветления внутри септика

осветленные стоки перемещаются в колодец или фильтрационное поле, где выбрасываются в грунт для дополнительной очистки почвами естественным путем

Схема водоотведения коттеджа

Утепление трубы канализации

При проведении земляных работ и прокладке коммуникаций необходимо защитить трубы от промерзания. С этой целью используются утепляющие материалы:

• вспененный полистирол;
• минеральная вата.

Какие материалы применяют при изготовлении труб

Для удаления стоков можно приобрести трубопроводы, изготовленные из следующих материалов:

1. Керамические трубы устойчивы к воздействию агрессивных жидкостей. Недостаток материала заключается в сложности монтажа и доставки.
2. Чугунные изделия отличаются высокой прочностью и надёжностью. Производители труб добиваются высокой точности раструбных соединений.
3. Строители чаще всего используют пластиковые трубы, который практически вытеснили все остальные виды. Покупателей привлекает долговечность, простота доставки и монтажа.

Для отводов от сантехнических устройств используют изделия с диаметром от 40 до 50 мм. Чтобы соединить стояк фановой трубе применяют изделия с диаметром от 100 до 110 мм.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Литература[ | ]

• Канализация // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Канализация // Большая советская энциклопедия : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
• Водохозяйственный словарь. — М., 1974
• СНиП 2.04.01-85* — Внутренний водопровод и канализация зданий;
• СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
• СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
• СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
• СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84*
• СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*
• С. В. Яковлев, Ю. М. Ласков. Канализация (водоотведение и очистка сточных вод). 7-е изд. — М.: Стройиздат, 1987.
• Г. С. Сафаров, В. Ф. Веклич, А. П. Медведь, И. Д. Юдовский Новая техника в жилищно-коммунальном хозяйстве — Киев : Будівельник, 1988. — 128, с. : ил ; 17 см. — Библиогр.: с. 124—129 (68 назв.). — 3000 экз. — ISBN 5-7705-0097-2

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

• вентиляционной трубой;
• указателем уровня стоков;
• люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Где применяются раструбы

Конструкции с раструбом применяются в системе трубопровода, для напорного, безнапорного прохода стоков по трубам. Изделия из железобетона служат для укладки внешней канализационной системы, требующей элементы конструкции с большим сечением, обустройства ливневок на улицах города. Изделия пластиковые и чугунные имеют те же сферы применения меньшего масштаба, в частных и многоквартирных домах, объектах гражданского пользования.

Раструбы применяют для защиты кабельных проводов, теплотрасс. Все виды труб устойчивы к большим перепадам температур окружающей среды, давлению верхней засыпки грунта, дорожного покрытия. Герметичность трубопровода гарантирует оптимальное давление внутри труб, с которым жидкость протекает по системе канализации.

Особенности монтажных работ.

Укладка труб внешней канализации из бетона требует использование раструбов большого размера, что влечет необходимость применения спецтехники и работы специалистов. Крупногабаритные конструкции из бетона сложно транспортировать, но со временем затраты окупятся сроком эксплуатации, системы, проложенные из бетонных раструбов системы, прослужат многие десятилетия.

Чугунные раструбы имеют определенную длину, распил чугуна – проблемное дело, уже при проектировании нужно четко рассчитать трассу для трубопроводной системы. Также нужно точно рассчитать диаметр раструбов для данной системы, элементы, помогающие обеспечить разветвление, крепежные элементы.

Пластмассовые конструкции требуют соблюдения таких же правил при монтаже. Свойства материала обеспечивают легкость строительных работ, не привлекая спецтехнику, узких специалистов. Канализационная система будет гарантированно служить долгие годы, при соблюдении вышеперечисленных монтажных требований.

Задачи канализации и водоотведения

Главной задачей водоотведения является отвод дождевой воды, талых вод и не допускают образования верховодки. Верховодка – это один из видов подземных вод, и имеет сезонный характер. Чаще всего возникает в результате чрезмерного полива, быстрого таяния снегов, чрезмерных осадков. К середине лета эти воды полностью испаряются и могут возникать только после обильных дождей.

Еще одной немаловажной деталью является водоотводная система кровли. Главной задачей является сбор и отвод дождевой воды к основным точкам сбора такой воды

На этой системе нельзя экономить, потому что со временем вода вымоет отмостку, фундамент будет забрызган грязью. И чтобы избежать таких проблем обустраивают дренажные системы на поверхности. Для отвода воды из подвальных помещений делаю глубинные дренажи.

У канализационной системы задачи намного проще. Да и устройство не такое сложное, но роль ничуть не меньше, а иногда и больше чем у водоотводной системы. Канализация должна выводить грязную воду и нечистоты из дома. Также она транспортирует стоки в пределах дома и направляет их в канализационные стояки. Выводит сточные воды из дома и доставляет их в очистные сооружения. Если не будет выполнятся одна из этих задач о достойной эксплуатации дома можно забыть. Сточные воды могут вырваться наружу и тогда плакал наш ремонт и уют в доме. Поэтому при выборе схемы канализации жилого дома ошибок быть не должно.

Неправильно спроектированная и собранная сеть не будет работать или же будут возникать проблемы. Проект канализации должен быть простым, это минимизирует ошибки, которые могут возникнуть при монтаже.

Рассматривая канализацию в частном доме, следует обратить внимание на то, что центральная канализация проложена не везде. А если это загородный дом? Не может быть и речи о подключении к центральной канализации

В этом случае следует разработать такой план, который подойдет для одного конкретного дома. Это может быть выгребная яма, которую периодически придется откачивать. В этом случае ваша канализация будет полностью автономной. Но для принятия такого решения нужно получить консультацию у специалиста. Самостоятельно принять такое решение будет довольно сложно. Также у такой дренажной системы есть особенность. В ней находится высокая концентрация различных химических веществ и нечистоты органического происхождения. И чтобы избавиться от таких нечистот следует использовать септики. Но рассматриваемые жидкости можно не только выводить, а собирать и использовать повторно, например, для наполнения бачка унитаза или полива овощей.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Особенности устройства внутренней канализации

При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:

• устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
• соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
• при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
• при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
• увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
• обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.

Профилактика недопущения запахов канализации в помещение

Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.

Фановая труба служит для:

проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.

Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.

Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.

Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.

В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.

Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.

Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.

Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.

В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.

Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.

Какие трубы можно использовать

Материал и профиль подбирается в соответствии с существующим проектом сточной системы.

Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.

Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.

В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.

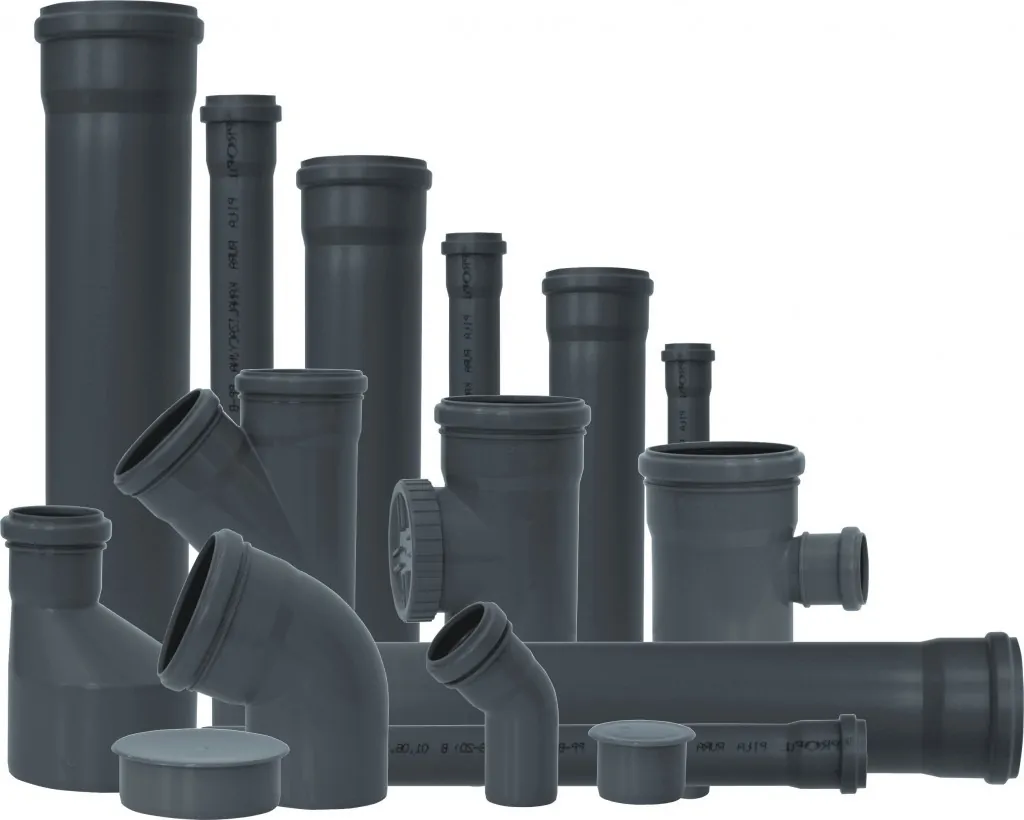

Пластиковые канализационные системы разного диаметра

Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.

Вентиляционная система для канализации

В канализационной системе вентиляция обеспечивает нормальное поступление воздуха и поддерживает тем самым необходимое давление и бесшумное удаление бытового стока. При ее отсутствии резкий слив больших объемов воды создает разрежение воздуха в коммуникациях, а это в свою очередь, способствует засасыванию воды из сифонов.

Если в ближайшее время барьер не будет восстановлен, а именно, заполнен водой, то зловония начнут заполнять жилое помещение. В частных домах вентиляцию системы обеспечивает фановая труба, которая устанавливается в верхней части стояка, поднимается над скатом на высоту до 1 метра и прикрывается дефлектором.

Вентиляция для канализацииВажно чтобы вывод трубы не располагался слишком близко к окнам и не был совмещен с дымоотводом или воздушной вентиляцией.

Если по каким-то причинам устройство фановой трубы невозможно, схемасоставляется с учетом установки аэрационного клапана, он не пропускает запахи наружу, но проводит воздух внутрь системы и препятствует его разрежению в трубах.

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

• формованные изделия (скорлупа),
• рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот “сэндвич” обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.
