Скважинный адаптер: что это такое, плюсы и минусы, монтаж

Как выбрать адаптер?

При выборе оборудования такого типа нужно обязательно обратить внимание на такой момент, как материал, из которого изготовлен адаптер. От этого напрямую зависит срок службы приспособления. Самыми дешевыми вариантами будут латунные сплавы

Но такой адаптер придется менять на новый уже через 5-7 лет. Бронза может послужить до 25 лет. Но этот материал достаточно дорогой, поэтому такие устройства встречаются в продаже редко

Самыми дешевыми вариантами будут латунные сплавы. Но такой адаптер придется менять на новый уже через 5-7 лет. Бронза может послужить до 25 лет. Но этот материал достаточно дорогой, поэтому такие устройства встречаются в продаже редко.

В последнее время большую популярность приобрели сплавы из железоуглеродистой стали, то есть из нержавейки, а также DZR. Оба материала способны проработать до 25 лет без необходимости в замене оборудования. Более того, они не создают со временем вредных примесей в питьевой воде, поэтому такие адаптеры отвечают всем современным требованиям и санитарным нормам.

Аббревиатура DZR означает «устойчивость к потере цинка». Это хороший, прочный, современный и относительно недорогой материал. Он не поддается коррозии, не портит питьевую воду и может служить десятки лет.

Покупатели обращают внимание не только на материал изготовления устройства, но и на такой момент, как цена. Для многих именно это является решающим фактором при выборе оборудования для создания водопровода. В наше время рынок подобной продукции в основном предлагает американские, немецкие, тайваньские и российские модели

Первые являются самыми дорогими, но они, как и европейские адаптеры, максимально качественные. Стоимость большинства американских адаптеров составляет 4-5 тыс. рублей. Российская продукция стоит вдвое дешевле. Но тут часто попадаются адаптеры из латуни, которые считаются не самым лучшим и надежным вариантом. Если приобрести модель из средней ценовой категории и потратиться на монтаж, который будет произведен профессионалами, выложить придется около 12000 рублей. Однако, имея определенные навыки строительных и монтажных работ, можно установить оборудование своими руками. Экономия будет составлять 5-6 тыс. рублей

В наше время рынок подобной продукции в основном предлагает американские, немецкие, тайваньские и российские модели. Первые являются самыми дорогими, но они, как и европейские адаптеры, максимально качественные. Стоимость большинства американских адаптеров составляет 4-5 тыс. рублей. Российская продукция стоит вдвое дешевле. Но тут часто попадаются адаптеры из латуни, которые считаются не самым лучшим и надежным вариантом. Если приобрести модель из средней ценовой категории и потратиться на монтаж, который будет произведен профессионалами, выложить придется около 12000 рублей. Однако, имея определенные навыки строительных и монтажных работ, можно установить оборудование своими руками. Экономия будет составлять 5-6 тыс. рублей.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
В отверстие вставляют наружную часть адаптера.
На скважину устанавливают крышку, закрывающую ее.
К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
Погружной насос спускают в скважину и соединяют обе части адаптера.

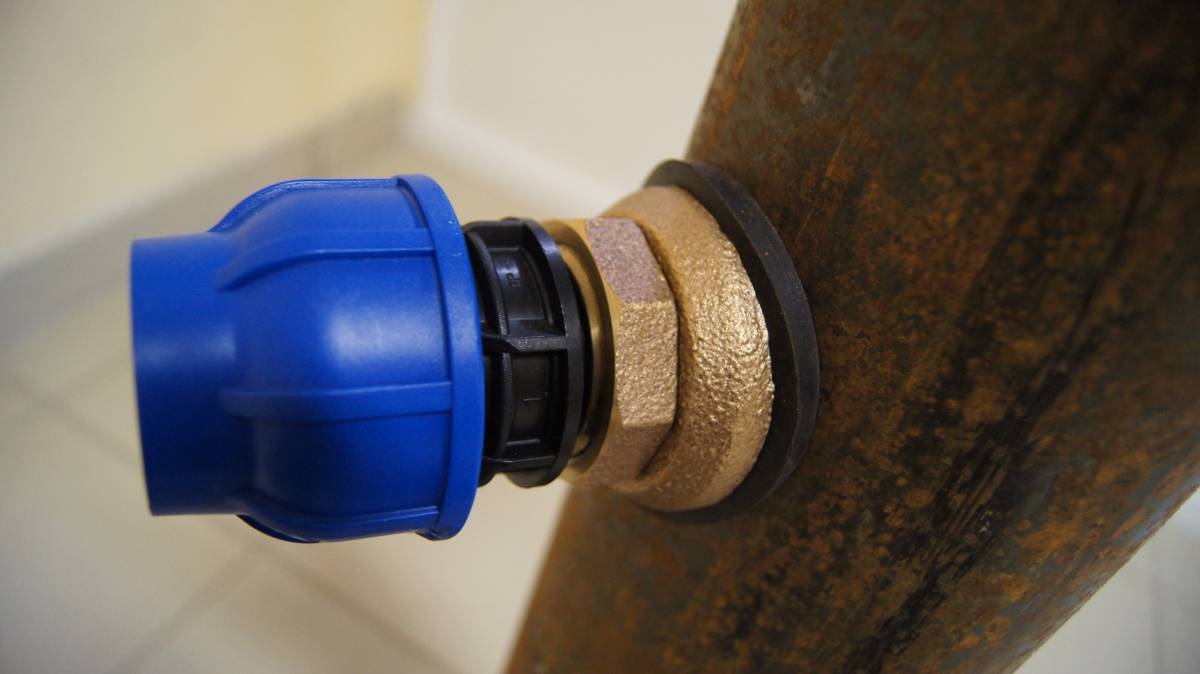

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Установка

Для установки адаптера в скважину понадобится монтажная штанга, представляющая собой отрезок стальной трубы длиной около 2 м соответствующего диаметра с наружной резьбой. Для просверливания отверстий в стальной трубе обсадной колонны подбирается коронка диаметром больше 1 ¼ дюйма.

Монтаж своими руками проводят, руководствуясь инструкцией по эксплуатации на прибор, в следующей последовательности:

Перед установкой обязательно делают напильником вертикальную риску на торце неподвижной части — это важно для точной установки детали по вертикали, размещение которой сложно проверить изнутри обсадной колонны.
Выкапывают траншею около скважинной колонны на нужную глубину для защиты от промерзания, обычно это расстояние лежит в диапазоне 1,5 — 2 м, и на ширину, обеспечивающую удобство проведения монтажных работ.
Сверлят в намеченной точке обсадной трубы сквозное отверстие сверлом по металлу, меняют его на биметаллическую коронку и проделывают сквозное монтажное отверстие соответствующего диаметра не менее 32 мм (для узла 1 ¼ дюйма).
Прикручивают тройниковую часть к монтажной трубе в перевернутом положении и надевают на нее неподвижный узел, который будет крепиться к трубе обсадной колонны. Это делается для того, чтобы предотвратить случайное падение детали, которая при таком методе установки будет упираться в ограничитель.. Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении

Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении.

Просовывают детали на трубе в скважинный канал и затем устанавливают в прорезанное отверстие стационарную часть, подсвечивая фонариком, слегка фиксируют ее внешней гайкой и извлекают монтажную штангу вместе с ответной частью.
Переворачивают деталь в гнезде на 180 градусов и плотно прикручивают накидной гайкой с помощью разводного ключа. Затем вкручивают переходной компрессионный фитинг для закрепления подземного ПНД трубопровода.
Опускают погружной насос в скважину, для этого к нему предварительно подсоединяют напорный трубопровод, привязывают трос, при необходимости удлиняют кабель и стягивают их всех вместе стяжками. Обрезают напорную трубу на заранее отмеченном расстоянии, подсоединяют ее конец через переходной компрессионный фитинг к ответной части адаптера, прикручивают к детали трубный ключ.
Опускают установочную трубу в скважинный канал и помещают подвижную деталь в гнездо «ласточкиного хвоста» с помощью фонарика, выкручивают ключ, ставят на верх обсадной колонны специальную защитную крышку и привязывают к ней тросик электронасоса.
Через ранее установленный переходной компрессионный фитинг прикручивают к тройнику водопроводную трубу ПНД, которую располагают в траншее с некоторым уклоном для организации самоизлива в скважину. По окончании работ канавы засыпают землей.

Основные этапы монтажных работ

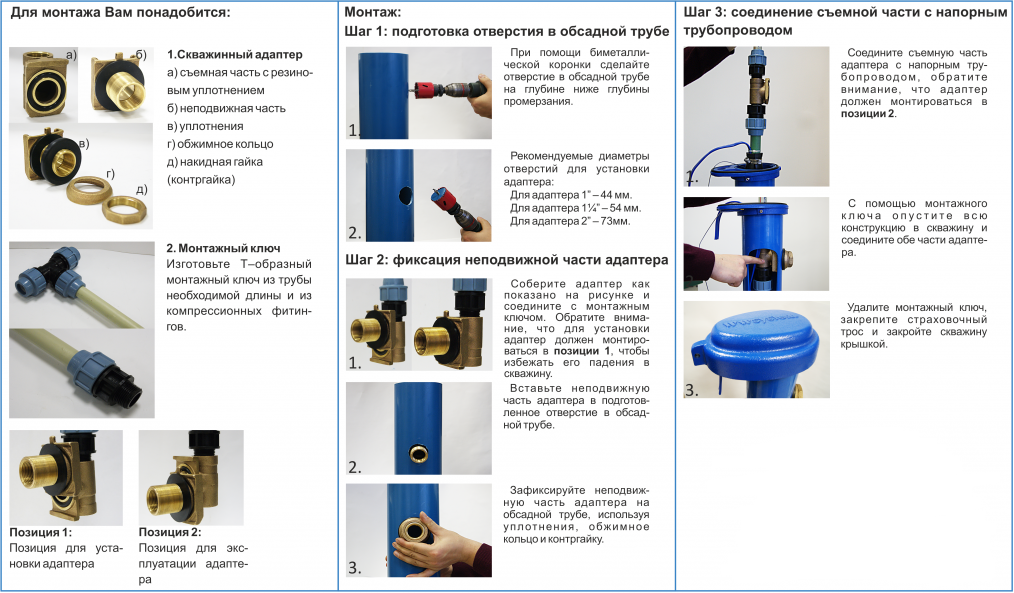

Инструктаж по оснащению скважины адаптером

Инструкция по установке адаптера в пластиковую обсадную трубу

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом “ласточкин хвост”, что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

лопата штыкового типа;
электрическая дрель или шуруповерт;
фреза для резки боковой стенки обсадной трубы;
набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.
