Схема вентиляции канализации в частном доме

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Нужная ли вентиляция канализации в частном доме?

канализация жилого дома

Строительные нормы разрешают использовать канализацию без вентиляции в домах не выше 2-х этажей с небольшим объемом канализационных стоков.

Если объем стоков перекрывает сечение сточной трубы, для канализации вентиляция обязательна.

Сток не перекроется, когда в доме одновременно работает одно сантехническое устройство. Например, стандартный диаметр слива унитаза 7 см, а диаметр трубы 11 см. Но если одновременно слить два унитаза, канализация перекроется. К сведению, диаметр сливной трубы ванной или умывальника 5 см.

Подсчитав возможный залповый сброс всей сантехники дома, становится понятно, нужна ли вентиляция канализации в частном доме.

Обязательно оборудуется вентиляция в канализации, если:

• диаметр стояков равен или меньше 5 см;
• дом двух- или более этажный, санузлы и умывальники располагаются на всех этажах;
• в самом коттедже или возле него есть бассейн или большая ванна.

Еще один аргумент в пользу схемы вентиляции для канализации частного дома: современные сифоны зачастую очень небольшого объема и содержащаяся в них вода может пересохнуть за несколько суток.

Вернувшиеся после непродолжительного отсутствия владельцы будут неприятно удивлены неприятному запаху в доме.

Фановая труба в таком случае играет роль дымохода. Благодаря разности давлений воздух из канализации отводится на улицу.

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм и т.д.

Диапазон размеров элементов канализации:

• 110 мм;
• 160 мм;
• 200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Вакуумные клапаны вентиляции

внутренний канализационный клапан

Клапаны используют в качестве альтернативы или дополнения фановой трубе. Это выход, если дом уже построен, но вентиляция предусмотрена.

Клапаны вентиляции не должны обмерзать, обычно их устанавливают на чердаке. Механизм действия вентиляционного клапана для канализации очень прост. Просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой. Когда сливается вода, в стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы. Давление в трубе выравнивается, и клапан автоматически закрывается. Таким образом, открыт клапан лишь тогда, когда необходимо запустить воздух из помещения в трубы.

Клапан должен находиться выше пола на 30 – 35 см.

Клапан для вентиляции системы канализации можно собрать самостоятельно.

Материалы и инструменты:

• пружинка от авторучки;
• концевой тройник;
• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• клей;
• шило.

Ход работ:

• Из крышки вырезаем окружность диаметром 50 мм, в центр вкручиваем саморез;
• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• В концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм, пробиваем шилом отверстие и вставляем саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.

Если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

Через некоторое время он может засориться или сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации. Вентиляция уменьшает зловоние и при пересыхании водяных затворов, характерное для душевых и трапов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

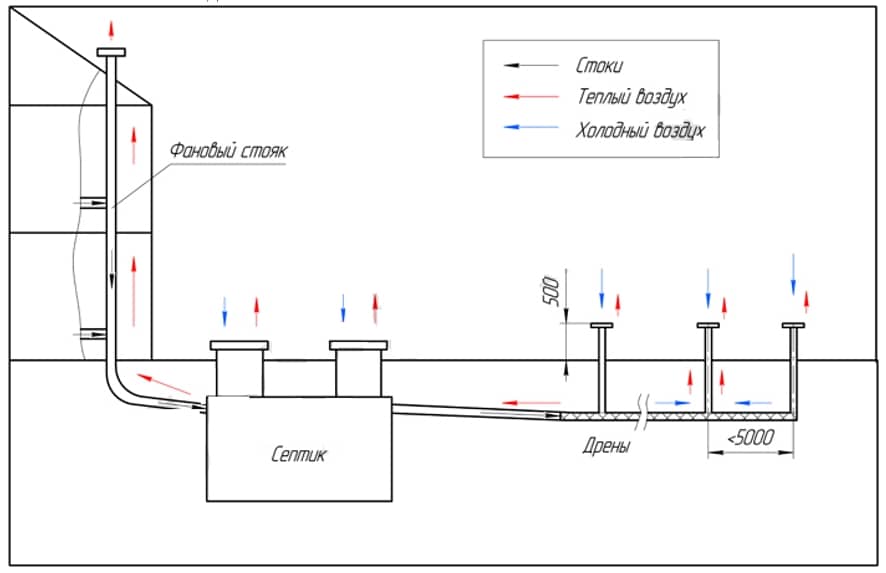

Схема вентиляции канализации в частном доме

Нет вентиляционного канала для канализации в частном доме? Схема такого приспособления не настолько сложна, чтобы его установка вызвала большие затраты. Вентиляцию очистного сооружения можно устроить следующим образом. Простейшей системой вентилирования является такая:

• Один из вентиляционных стояков устанавливается в начальной точке системы.
• Вторым стояком венчается последняя из секций очистительной системы – фильтрующий колодец.
• Путем вентиляционных стояков воздух поступает внутрь септика.
• Перерабатывающая активность в септическом танке вызывает выделение необходимого количества тепла. Благодаря этому воздух, поступивший ранее, начинает движение в сторону фанового стояка.
• В результате обеспечивается полноценный отвод всех газов, которые из-за процессов разложения органических веществ образуются и накапливаются в септике.

Конечно же, даже простые системы вентиляции септика нуждаются в регулярном обслуживании. В эту категорию входит и их своевременная вентиляция. Поначалу у большинства хозяев частных домов возникает желание доверить такую деятельность команде специалистов. Причин несколько: подобную работу приятной не назовешь, да и не хочется что-то нарушить, создав, таким образом, еще один ворох проблем, которых не было первоначально.

Но, в конце концов, такие идеи часто упираются в вопрос денежных средств

Даже при том, что профессионалы могут выполнить работу быстро, тщательно и с должным вниманием, не все готовы расстаться с довольно приличной суммой денег. Означает ли это, что владельцы домов готовы самолично вносить изменения в септик? Да

Естественно, недостаток профессиональных знаний сказывается на результате. Хороший септик на порядок сложнее обычной выгребной ямы, поэтому при его организации следует учитывать несколько простых вещей:

Наличие страхующего. Дело в том, что в одиночку работать с септиком строго запрещено. Хотя бы один, а лучше и больше человек должно стоять на подстраховке. Из-за высоких концентраций углекислого газа и метана работающий может потерять сознание. По этой причине заниматься септиком в одиночку чрезвычайно опасно. Если же хоть кто-то сможет оказать первую помощь, о жизни можно не беспокоиться.
Страховочные ремни. Другой распространенной опасностью этого рода деятельности является вероятность падения. Неудачное падение даже с совсем малой, казалось бы, высоты, может быть чревато сильными повреждениями. Поэтому страховочные ремни обязательно должны держать человека, работающего над септиком.
Никакого огня! Как уже было сказано выше, в септическом танке скапливается метан. Этот газ не только опасен для организма, но и чрезвычайно легко воспламеняется

Поэтому курить или разжигать открытый огонь неподалеку от септика категорически нельзя – это важное правило противопожарной системы.

Рекомендуем ознакомиться: Особенности обустройства вентиляции в многоквартирном панельном доме

Использование вакуумных клапанов

Альтернативой фановой канализации может стать установка вакуумных клапанов, однако, профессионалы рекомендуют выбирать этот вариант только в том случае, если монтаж фановой трубы технически невозможен или экономически нецелесообразен.

Вентиляционный клапан

Принцип действия

Створка клапана соединена с пружиной, имеющей небольшое сопротивление, а герметичное уплотнение исключает пропуск воздуха, если устройство находится в закрытом состоянии. Если в системе после клапана возникает разрежение (часто его причиной является спуск воды под напором – слив унитаза или дренирование воды из стиральной машины при помощи насоса), клапан автоматически открывается и пропускает воздух из помещения дома в канализационную систему, восстанавливая баланс. При достижении равновесия давлений до и после вакуумного клапана, створка вновь герметично закрывается. Через закрытый вакуумный клапан неприятные запахи не могут попасть в помещение, а в момент открытия створки их проникновению препятствует направленные в противоположную сторону поток воздуха.

При установке оборудования подобного типа следует помнить о некоторых нюансах эксплуатации таких систем.

• Наличие клапанов не может исключить проникновение запахов из канализационной системы в дом, если пересохли сифоны.
• Вакуумные клапаны обычно монтируют на стояках, однако, если такой способ монтажа затруднен по какой-либо причине, можно установить их на любом из горизонтальных участков системы канализации.

Правила установки фановых труб

Подробно об устройствеОбустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

Правила монтажа на кровле

1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

На кровле

Проветривание септика

Любые очистные установки должны располагаться не ближе 5 м от строения. Так вредные испарения содержащие токсичные компоненты не проникнут в комнаты. Вентиляция септика создается во время проектирования установки. Она, кроме того, необходима для эффективной работы бактерий разлагающих отходы сточных вод.

Часто для этого используется фановая вентиляция, она беспрепятственно поставляет свежий воздух и также не позволяет возникать разрежению в емкости при сбросе большого объема жидкости. Кроме фановой трубы, обязательна установка приточной вентиляции. Ее собирают из нескольких труб, размещая их возле очистного устройства приподняв на 0.5-1 м от уровня почвы.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

Частые ошибки, которых лучше избежать

Чтобы не загубить всю систему, в процессе ее монтажа помните о важных деталях.

Например, обеспечивая уклон трубопровода, нужно помнить о соотношениях, потому что недостаточной или излишне большой его величиной можно спровоцировать частые засоры.

Правильно определяйте угол наклона фановой трубы

Вы обеспечите долгий срок службы своей канализации, если будете использовать трубы по назначению, а именно наружные устанавливать на улице, а внутренние – в доме.

И последнее, если отсутствует стояк, то вентиляция обеспечивается забором чистого воздуха из труб септика, а выведение грязного – через вентиляционный канал, выведенный на крышу.

Другие виды вентиляции

Кроме классической вентиляционной системы с фановой трубой внутри здания, существуют и другие. Они будут полезны тем, у кого жилье уже построено, так как работы выполняются вне помещения. Рассмотрим три схемы вентиляции.

1. Схема вентиляции вдоль наружной стены по виду очень схожа с классической системой. Единственным отличием является то, что труба устанавливается вдоль наружной стены, но тянуть ее до самой крыши не нужно.
2. Схема вентиляции к забору. В этом случае принцип такой же, как у предыдущих двух видов, разница в том, что трубу выводят вдали от дома. Такой метод должен устраивать не только вас, но и ваших соседей, поэтому нужно позаботиться о том, чтобы запах из канализационной системы вашего дома им не мешал.
3. Схема вентиляции из септика. Из этих методов, для вентиляции частного дома часто выбирают именно его. В соответствии со стандартами, септик должен находиться от дома на расстоянии от 2 до 20 м. Получается, что зловоние не попадает в жилище и запах не ощущается во дворе.

Если в вашем доме еще не установлена вентиляция канализации, сделать ее можно своими руками, не вызывая специалистов. Следуя простым правилам, можно избавиться от неприятного запаха.

Что дает аэрация?

Имеет ли смысл проводить модификацию септика путем установки аэрации? Установка и подключение аэратора позволяет:

существенно сократить время переработки стоков и повысить эффективность очистки;

• устранить появление неприятного запаха, который неизбежно распространяется при применении анаэробных отстойников;
• сократить расходы на оплату услуг ассенизаторов;
• полностью исключается риск загрязнения воды и грунта нечистотами.

Итак, аэратор для септика – это установка, благодаря которой очищаемая среда насыщается кислородом, необходимым для жизнедеятельности аэробных бактерий. Модификация септика путем установки аэратора и присоединения к нему компрессора позволит существенно повысить эффективность работы очистной установки и избавится от неприятных запахов.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала

Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир

Подключение дома к центральной канализации

Канализация в частном доме

Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.

Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:

1. Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
2. Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
3. Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
4. Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
5. Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
6. Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение

У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.

В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.

Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.

Какой уклон канализационной трубы должен быть в частном доме или квартире? | Описание для труб диаметром 50, 110, 160 и 200 мм

Вентиляция септика

Вариантов обустройства вентиляционной системы есть несколько, рассмотрим каждый из них.

Монтаж канализационной фановой трубы в частном доме

Вариант 1

Самый простой способ обеспечения вентиляции, при котором из септика выводится на поверхность труба небольшого диаметра (порядка 10-11 см) на высоту минимум в 70 см над поверхностью земли. Не лучший вариант, поскольку вокруг трубы будет постоянно витать неприятный запах, хотя это все же лучше, чем сомнительное удовольствие наслаждаться этим запахом в ванной или туалете.

А вот схема вентиляции трехкамерного устройства из ж/б колец.

Вентиляция септика

Вентиляционная труба в нем выводится лишь из последнего отсека, который выполняет функции доочистки и дренирования стоков и из которого в почву выводятся перфорированные трубы (их называют дренами). В первых двух камерах вентиляция не требуется.

Шаг 1. Конец каждой из дрен выводится на поверхность.

Шаг 2. Труба вентиляции поднимается примерно на 70 см над поверхностью.

Шаг 3. Устанавливаются защитные козырьки. Это будет выглядеть следующим образом.

Вентиляционные трубы ставятся через каждые 0,5 м дрены.

Если говорить о вентиляции фильтрационного колодца, то она такая же, как у камер септика.

Вентиляция септика из ж/б колец

Вариант 2

В этом случае для обустройства вентиляции потребуется пара поливинилхлоридных труб. Нижняя (диаметр 10 см) устанавливается в перекрытие очистной конструкции, причем верхний край трубы должен возвышаться на такую высоту, чтобы талые воды не проникли внутрь.

Вентиляция септика

Верхняя труба (ее диаметр обычно 5 см) помещается в отверстие нижней и выводится на требуемую высоту (в большинстве случаев на крышу дома). Это может быть:

• труба, зафиксированная на наружной стене дома;
• внутренний вентиляционный стояк, подключенный ко всем сантехническим приборам.

Вентиляция с помощью вакуумных клапанов

Вакуумный клапан с резиновой манжетой для вентиляции

Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.

Принцип действия

Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.

Монтаж клапана

Установка клапана вентиляции в верхней точке стояка

Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.

Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.

При монтаже важно соблюдать следующие правила:

• Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
• При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.

Как сделать клапан своими руками?

Клапан для вентиляции канализации из подручных средств

Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.

Процесс сборки состоит из следующих этапов:

1. Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
2. Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
3. Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
4. В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
5. К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
6. Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.

При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.

Проверка функционирования

Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.

После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.
