Тампонаж скважины: что это такое, особенности процедуры

Технология

Чтобы правильно тампонировать шахту, необходимо следовать инструкции о порядке ликвидации скважин. Специалисты, которые будут проводить эти работы, должны обладать специальным допуском. Необходимо присутствие оборудования для смешивания, а также цементировочных машин.

Принцип технологического процесса заключается в том, что промежутки между стенкой и колонной труб заполняются вяжущим составом. Сам тампонаж производят на глубине, где проходит нижний водоносный горизонт.

При его выполнении на нижнем уровне колонны, который будет подвергнут блокировке, устанавливают пробку с каналом, перекрытым диафрагмой. Верхнюю заглушку устанавливают на цементировочной головке в верхней части обсадной трубы.

Вслед за закачкой тампонажной смеси ее открывают и заливают продавливающее жидкое вещество. Под высоким давлением цементный субстрат вместе с нижней заглушкой углубляется вниз. Одновременно происходит выталкивание буровой жидкости.

При соприкосновении нижней пробки с упорным кольцом наблюдается резкое усиление давления. Под воздействием этого перемычка разрушается, и цемент протекает в затрубные полости.

Технология ликвидации скважины.

При 2-цикловом тампонировании вместо нижней пробки устанавливают заливочную муфту, после чего производят промывку, монтаж цементировочной головки и заливку вяжущего состава. Затем сквозь муфту проводят еще одну пробку, которая при взаимодействии с продавочной жидкостью проталкивает смесь вглубь.

Вслед за этим отпускают и продавливают размещенную внутри головки нижнюю пробку. Под давлением она прижимается к муфте и, смещаясь вниз, открывает сквозное отверстие.

Следующая операция может быть выполнена в 2 вариантах:

  • Способом непрерывного цементирования. По завершению тампонирования 1 цикла сразу же приступают ко 2 ступени.
  • Методом 2-циклового тампонажа с разрывом. Заливку второго сегмента трубы совершают после застывания уже закачанной смеси. На этот промежуток времени в заливочном клапане сохраняют циркуляцию бурового раствора.

После завершения подачи тампонажной смеси для второго сегмента колонны устанавливают и продавливают последнюю верхнюю пробку. Смещаясь вниз вместе с втулкой, она закроет проходное отверстие.

Оба варианта уменьшают риск затекания промывного средства в раствор цемента и ослабляют давление на почву в ходе его подъема.

Не менее эффективен для заглушки колодцев глиняный столбик. Его помещают в проходку, а затем посредством насоса выдавливают из колонны. Снаряд оборудован небольшими отверстиями для сбрасывания избыточного давления.

Более простой способ цементирования связан с заливкой раствора в середину трубы, при этом состав погружается вниз и заполняет пространство. Главным достоинством метода является простота, но качество тампонирования будет невысоким.

Время застывания цементного столба обусловлено составом вяжущей смеси и видом забоя. Эксплуатационная шахта будет готова через 24 часа, забой с кондукторной трубой – спустя 16 часов.

Спустя сутки после окончания работ в ствол опускают электрический термометр. По смене температур определяют высоту подъема раствора.

Контроль качества выполняют с помощью акустического зонда (скважинного локатора). Пустые участки определяют по диапазонам колебаний звука. Вслед за этим производят обвязку выходного отверстия скважины. Затем посредством желонки удаляют цемент и пробки.

Для проверки ствола на непроницаемость в него закачивают воду под давлением, которое на 20% превышает расчетный показатель. В том случае, если спустя 30 минут он понизится не более чем на 0,5 МПа и при этом не произойдет выделения газа и слива воды, скважину признают герметичной.

Цементирование скважины

Назначение

Начнем с того, что дадим определение самому термину. Тампонаж – это заполнение горных пород и присутствующих в них трещин цементным раствором для предотвращения просачивания воды, нефти или других ископаемых через породу и проникновения этих веществ в другие слои и горизонты почвы.

Различают:

  • яркое цементирование затрубного пространства скважин в целях упрочнения ствола и предотвращения протечек верховодки и грунтовой воды в известняковый слой,
  • цементирование в целях ликвидации скважины – ликвидационный тампонаж.

Ликвидация нужна по причине того, что в некоторых случаях ветхая скважина начинает воображать угрозу заражения водоносных слоев. Артезианские запасы воды считаются стратегическими запасами страны, исходя из этого их безопасность – это безопасность страны.

На базе анализов и экспертиз компетентные органы принимают решение о необходимости ликвидационного тампонирования объекта, после этого составляют проект работ, и, по окончании его утверждения, силами опытных организаций реализовывают цементирование.

Обратите внимание! Эксплуатационное цементирование имеет суть лишь в случае громадной глубины скважины и определенных черт среза породы. Для пробуренных скважин «на песок» эта мера не имеет практического смысла, поскольку в данном случае опасность сообщения различных водоносных горизонтов отсутствует

При бурении артезианских скважин решение о необходимости цементирования принимает организация, создающая работы

При бурении артезианских скважин решение о необходимости цементирования принимает организация, создающая работы.

В каких случаях нужен тампонаж

Дабы конкретизировать статью, направляться сходу выяснить показатели, по которым возможно установить необходимость цементирования и ликвидации скважины.

Итак, тампонаж нужен в случаях в случае если:

  • Уровень качества воды в скважине ухудшилось, а восстановление либо усовершенствование нереально либо не нужно в силу технических, физических либо экономических мыслей,
  • Объект выработал свой ресурс и больше не эксплуатируется,
  • Временные скважины маленьких диаметров больше не воображают интереса благодаря появления других источников подачи воды,
  • Найдены недостатки конструкции объекта, снизился дебит либо случилась авария, а восстановление экономически невыгодно либо технически невыполнимо,
  • Геолого-разведовательные либо поисковые бурения выполнили свою задачу и более не необходимы,
  • Источники с напорными фонтанирующими водами прекратили неизменно эксплуатироваться,
  • Поглощающие скважины стали представлять угрозу заражения водоносных горизонтов.

направляться заявить, что тампонирование значительно чаще выполняется при бурении нефтяных и газовых разработок. При добыче воды объекты цементируют редко, крайне редко.

Тут нет четких правил, в то время, когда точно направляться либо не нужно создавать бетонирование, все решается в ходе проектирования и производства работ на базе разведывательных данных, структуры среза породы, его состава и т.д.

На практике все выглядит так: по окончании завершения бурения хозяин скважины получает паспорт на объект, где указано, как как раз следует за ним следить и какие конкретно меры принимать в тех либо иных событиях. Не считая всего другого, там сказано, что в случае аварии, поломки, ухудшения качества и других форс-мажорных событий хозяин обязан уведомить СЭС.

Потом СЭС создаёт забор воды на исследование и осмотр объекта. На основании взятых данных станция выносит решение о состоянии скважины и ее предстоящей судьбе, а хозяин получает предписания к действиям, каковые он обязан осуществить для ликвидации поломки либо объекта.

Обратите внимание! Ответственность за верное проведение всех предписанных мероприятий всецело ложится на хозяина, а невыполнение этих предписаний угрожает уголовным преследованием за нарушение закона об охране недр. Работы по верному тампонированию создают посредством особого оборудования, цена которого неподъемна для частного лица либо дачника

Исходя из этого многих интересует, вероятно ли цементирование своими руками? Однозначного ответа тут нет, нужно разглядывать любой отдельный случай

Исходя из этого многих интересует, вероятно ли цементирование своими руками? Однозначного ответа тут нет, нужно разглядывать любой отдельный случай

Работы по верному тампонированию создают посредством особого оборудования, цена которого неподъемна для частного лица либо дачника. Исходя из этого многих интересует, вероятно ли цементирование своими руками? Однозначного ответа тут нет, нужно разглядывать любой отдельный случай.

Технология

Процесс тампонирования водозаборных сооружений может выполняться несколькими способами:

  1. Обычная закачка цементно-песчаного раствора в просвет между обсадной трубой и стенками сооружения. При этом продвижение смеси происходит под собственным весом в направлении от устья конструкции вниз. Главное преимущество способа – его простота, однако качество тампонирования получится не очень высоким.
  2. Технология обратного цементирования считается более эффективной. Данный метод выполняется так: в нижней части сооружения устанавливается пробка, отгораживающая рабочую зону. Затем раствор поставляется прямо в обсадную трубу, откуда под давлением он попадает за колонну и поднимается вверх в просвете между ней и стенками сооружения. Для получения нужного давления в скважину подаётся специальная жидкость под высоким давлением.
  3. Для тампонирования глубоких скважин используется многоэтапная технология. Процесс выполняется на отдельных участках поочерёдно.
  4. Не менее эффективным способом тампонирования скважины является глиняный столбик. Он помещается в проходку при помощи колонкового снаряда. Затем этот столбик выдавливается из колонны под давлением, создаваемым насосом. Чтобы избыточное давление могло сбрасываться, в снаряде есть небольшие дырочки. Они позволяют лишней жидкости изливаться наружу.

При выборе метода стоит помнить, что целью мероприятий является следующее:

  • При качественном тампонировании всё пространство за обсадной колонной должно быть плотно заполнено раствором. Никаких пустот быть не должно. Кроме этого раствор должен давать хорошую адгезию со всеми поверхностями.
  • Затвердевший раствор должен не поддаваться разрушающему воздействию грунтовых вод, которые порой могут иметь довольно агрессивный состав.
  • Помимо этого смесь для тампонирования должна обладать хорошей механической прочностью, чтобы выдерживать давление окружающей породы на неё.
  • Если используется технология обратного цементирования, то промывочная жидкость должна быть полностью удалена из зоны тампонирования. В противном случае качество цементирования будет очень низким.

При тампонировании скважин используются приспособления для смешивания цементно-песчаного раствора, а также цементировочные машины.

голоса

Рейтинг статьи

Что такое тампонаж артезианской скважины?

Тампонаж проводится в двух случаях: для ликвидации скважины или для предотвращения попадания грязи в подземные слои через зазор между обсадной трубой и грунтом.

  • Прямой. Смесь выливается между обсадной трубой и грунтом. Она самостоятельно опускается и заполняет все пустоты.
  • Обратный. Раствор выливается в скважину, а затем в ней создается давление, выдавливающее его в пространство между трубой и грунтом.
  • Многоэтапный. Пустоты заполняются одновременно с бурением ствола, каждый участок обрабатывается отдельно.
МетодДостоинстваНедостатки
ПрямойНе требуется специального оборудования, простота выполненияНевозможно контролировать процесс заливки, смесь не просачивается на большую глубину
ОбратныйПустоты надежно закупориваются, но не на всей глубине шахтыТребуется специальное дорогостоящее оборудование
МногоэтапныйПустоты закрываются на всей глубине шахтыСроки работы значительно увеличиваются

1 Когда необходимо применение ликвидационного тампонажа скважин?

Что касается назначения – ликвидационный тампонаж скважин предназначен для непосредственного предотвращения попадания загрязняющих поверхностных вод в чистый водоносный слой. Это зачастую происходит после окончания эксплуатации водозаборного колодца.

Помимо всего прочего ликвидация скважины может происходит и в следствии других причин, таких как:

  • неисправность (по геологическим или же техническим причинам) питьевой скважины;
  • максимальная выработка колодцем ресурса водоносного слоя;
  • предотвращение опасного загрязнения колодцем водоносного слоя вследствие неправильной эксплуатации или же его бурения;
  • предотвращение слияния вод разных горизонтов (как, к примеру, пресных и минеральных).

Кроме этого, применение тампонажа артезианской скважины в последних двух случаях может проводиться по той причине, что в течение эксплуатационного срока скважины были разрушены её обсадные колоны. Также при обустройстве колодца могло быть плохо заизолировано устье. Как видим, бурение, и дальнейшее обустройство артезианской скважины играет огромную роль в продлении срока её эксплуатации.

Но не менее важным для артезианки является и сам процесс тампонирования. Благодаря нему в будущем вы сможете пробурить ещё одну скважину недалеко от предыдущей.

1.1 Способы проведения работ

В большинстве случаев на практике используются 2 способы тампонирования, о которых мы упомянем ниже. Главное при этом разобраться с их особенностями и технологией.

Процесс проведения ликвидационного тампонажа скважины на воду

Итак, первым (временным) является способ применения различных тампонов и глины.

Для этого требуется использовать жирную глину, в которой не будет содержаться посторонних примесей — для чего его требуется тщательно перемешать с использованием мешалки.

Из получившейся породы требуется скатать (можно вручную) шарики. Размер каждого — примерно с кулак величиной. Скатанные шарики требуется высушить — просто оставить на солнце — после чего забросить их в выработку (порционно — штук по 12-15 за раз).

Как вариант — шарики можно опустить на дно выработки с помощью желонки, на конце которой устанавливается открывающийся наружу клапан (в случае применения желонки шарики можно и не высушивать). Каждую из порций желательно трамбовать, одновременно с этим поднимая трубы. Всего высота «пробки» из глины должна составлять примерно полтора метра — не более.

Второй же тип относится уже к постоянным, так как скважину заливают бетонном специальным раствором. Многие думают, что первый способ является не актуальным. Но это не так. Ведь, когда нужно испытать скважину, с целью изолирования водоносных слоев или же их отдельных интервалов,  необходимо произвести временное тампонирование. В случае, когда скважина уже изжила свое, вам необходимо выбрать второй тип – непосредственно её ликвидацию.

Если же скважины на некоторое время разделяют на определенные отрезки, то в данном случае необходимо применять специальные тампоны – пакеры. Они также используются в процессе исследования горных пород, разнящихся наличием трещин и пористостью. Благодаря ним также можно проверить качество цементирования скальных пород.

1.2 Какое требуется оборудование для ликвидационного тампонажа скважин?

В отличие от бурения, для проведения ликвидационного тампонажа вам потребуется гораздо техники и материалов.

Скважина до (слева) и после (справа) проведения тампонажа

Что же касается самого непосредственно оборудования, то вам понадобится специальный насос, металлическая трамбовка и бурильные трубы.

Добавки, улучшающие свойства тампонажных растворов

Для улучшения рабочих характеристик промывочного тампонажного раствора в качестве дополнительно используемых добавок используются:

  • хлористый кальций и карбонат натрия. Применяются для сокращения сроков схватывания бетона. Добавление ускорителей в воду или в сухие компоненты позволяет получить БСС (быстросхватывающиеся смеси), которые используются при температуре скважины в пределах до 50-65°С. БСС с расширительными свойствами получают, добавляя к исходному сырью до 10-30% гипсоглиноземистого цемента. БСС на основе пуццолановых цементов отличаются низкой плотностью и высоким порогом интенсивности загустевания;
  • гипс. Добавление гипса позволяет сократить срок твердения, в результате чего высокопрочный камень получается уже через 3-4 часа после закачки промывочного тампонажного раствора. Чтобы процесс схватывания не начался уже в бурильных трубах, в них специально добавляются замедлители процесса. Гипсо-цементные тампонажные суспезии гораздо более стойки к разбавлению водой, чем обычные цементные и применяются при наличии водяных пропластков;
  • бентонит, применение которого увеличивает стартовую подвижность промывочного тампонажного раствора, что оптимизирует работу по закачке, особенно при необходимости применения высокой плотности цементирующего материала. Глиноцементные смеси обеспечивают стабильную вязкость рабочего материала во время продавливания его в зону поглощения, после чего происходит резкое увеличение параметра и наступление периода пластической прочности. Для улучшения характеристик бентонитовых смесей и нивелирования воздействия пластовых вод до начала твердения возможно добавление в раствор натриевого или калиевого силиката, в количестве 3-10% от массы цемента ;
  • цементно-смолистая композиция (ЦСК) с использованием пластификатора ТЭГ-1 (эпоксидной алифатической смолы). Смола представляет собой вязкую жидкость желтого цвета, способную растворяться в воде. Используется при наличии осложнения скважины в виде близкорасположенных водоносных пластов;
  • углеводородные добавки (дизельное топливо, добавляемое в количестве 30%). Соляро-цементные смеси используют при необходимости закачки раствора на большую глубину. Цементная составляющая инертна к углеводородам и раствор приобретает вязкость и пластическую прочность только после замещения дизтоплива водой. Для усиления прочности бетона и снижения материальных затрат допускается введение в массу до 50% кварцевого песка.

Что используется при тампонировании и как проводят работы

Процессу цементирования скважины предшествует еще процедура расчётов. Такой подход позволяет правильно рассчитать количество материалов, необходимых для проведения работы. Просчитывается также состав смеси, и каким образом будет осуществляться подача. При выполнении анализов, учитываются некоторые данные. Речь идет о глубине скважины, какое расстояние между обсадной колонны и стенками скважины. Рассматривают форму проходки, есть ли нарушения в конструкции, которые появились в процессе монтажа гидротехнического сооружения

Берут во внимание состав грунта, твердость

В том случае, если когда-нибудь в данной местности уже делали бурение скважин, то можно воспользоваться информацией из этого проекта. Если Вы грамотно проведете расчеты, то цементирование скважины пройдет максимально эффективно, расход материалов будет правильным (в данном случае сэкономите деньги). Также поможет правильно провести процедуру грамотное составление проекта.

Нужно понимать, что если Вы решили провести тампонирование скважины, то этот процесс необратимый, восстановить эксплуатацию скважины будет уже невозможно. Так же и невозможным будет исправить ошибки, допущенные в процессе. Именно поэтому лучше не осуществлять данную работу, если не уверенны в своих силах и знаниях, а доверить работу специалистам.

При осуществлении процедуры учитывают состав грунта. Это необходимо для того, чтобы правильно подобрать и рассчитать количество раствора. Самым распространенным является раствор из цемента и песка. Он лучше всего подходит для скважины, размещенной в плотном глинистом грунте. Основой в данном растворе будет портландцемент. Используется потому, что позволяет достигать отличную подвижность раствора, тем самым допускается подача с помощью насоса. Он очень быстро застывает и обладает высоким уровнем прочности.

Широкой популярностью пользуется асбест, бумага, а также другие волокнистые материалы при осуществления тампонирования в пористых грунтах. Если все же решитесь использовать обычный цемент и песок, то в процессе работы может получиться повышенный расход материала, что увеличит финансовые расходы на процедуру.

Неплохо добавить в смесь песок и гравий

Но этих материалов не должно быть очень много, важно, чтобы такой раствор оставался жидким. Чтобы продезинфицировать, добавляют сюда также хлорную известь

Подготовка

На подготовительном этапе готовят документы. Как мы уже говорили – это акт и проект. Проект нужно согласовать с санитарной службой. Вся ответственность лежит непосредственно на владельце. Он должен следить, чтобы все работы велись в соответствии с проектом. Вот почему каждый владелец скважины, который собирается провести тампонирование, должен знать, как это делается. В санитарную службу и коммунальное хозяйство подают акты и технические отчёты по окончании работ.

Процедура

На сегодняшний день есть несколько эффективных способов проведения тампонирования. Один из самых распространенных и простых – заливка раствора цемента и песка внутрь. Раствор опускается вниз и заполняет пространство. Но эффективность данного метода не самая лучшая. Существуют более эффективные, но сложные.

В случае обратного тампонирования, раствор подают в скважину. Она проникает через стенки и поднимается наверх. Данный способ более эффективный, но и сложнее. Он требует использование специальной жидкости, которая подается под давлением, чтобы раствор мог подниматься вверх. Если обычное тампонирование можно выполнять самому, если знаете точно технологию, то обратное должен выполнять только специалист.

Используемые растворы и особенности метода

Водозаборные сооружения строятся по проекту, в котором предусматриваются действия по ремонту и ликвидации скважин посредством тампонирования. Выбор компонентов раствора и типа вяжущего вещества осуществляется с учетом геолого-технических условий на месте расположения скважины. Выполняются расчеты потребности в материалах, планируются способы подачи к нужной точке ствола.

На выбор состава укрепляющей смеси влияют такие факторы:

  • технические нарушения в конструкции;
  • удаленность забоя выработки от земной поверхности;
  • зазор между обсадной колонной и стенками ствола;
  • форма и обстоятельства проходки: дефекты, возникающие во время бурения;
  • физические свойства и характеристики пересекаемых горных пород.

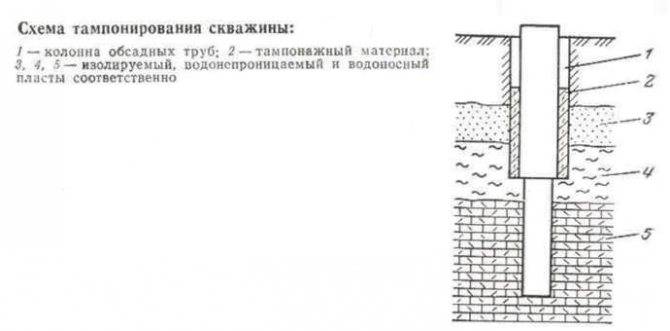

Схема цементирования.

Особенность метода тампонирования состоит в том, что этот процесс необратимый и чреват потерей водоотдачи скважины. Растворы из смеси портландцемента с песком рекомендуются для выработки, расположенной в глинистых породах. В пористых слоях грунта в состав добавляют волокнистые наполнители: бумагу, асбест, целлюлозу — они способствуют снижению расхода тампонажной смеси. Для запечатывания пустот в песчано-цементный раствор добавляют гравий.

В качестве вяжущего вещества применяют также глину, расплав пластика, вспенивающие составы, а для дезинфекции — хлорную известь. Подача скрепляющей массы в скважину осуществляется насосом через заливочную трубу. Для ремонта и ликвидации водозаборов используют специальный портландцемент, он называется тампонажным.

Способы заливки раствора в скважину

Основными способами цементирования скважин являются:

  • сплошное или одноступенчатое;
  • двухступенчатое;
  • манжетное;
  • обратное.

Все способы цементирования водозаборных скважин основаны на одном принципе — закачке в затрубное пространство тампонажного раствора. При этом выбор технологии цементирования зависит от конкретных условий: типа грунта, глубины скважины, материала обсадных труб, климатических и гидрогеологических условий местности. Выбранная технология тампонирования скважины на воду должна обеспечить:

  • заполнение раствором всего створа скважины на всю глубину;
  • полностью вытеснить промывочную жидкость (при её наличии);
  • создание высокопрочного цементного камня, устойчивого к физическим, механическим и химическим воздействиям;
  • высокий показатель адгезии с грунтовыми стенками скважины, обсадными трубами.

Для глубоких скважин применяют сегментарное цементирование, т.е. цементируется не весь створ скважины сразу, а только его отдельные сегменты. Этот процесс очень сложный и практика показывает, что выполнить его самостоятельно практически невозможно. Поэтому подробнее рассмотрим технологию одно- и двухступенчатого и манжетного цементирования.

Одноступенчатое или сплошное цементирование

Этот способ наиболее часто применяют для цементирования бытовых водоносных скважин. При его реализации цементирующий раствор закачивается в затрубное пространство. Раствор закачивается под давлением при помощи оборудования, которое установлено на платформу спецавтомобиля или стационарно недалеко от скважины. Цементирующий раствор под своей тяжестью движется к основанию-«башмаку» обсадной колонны, заполняя все затрубные полости.

Перед началом работ по цементированию проводится промывка скважины, а затем вводится нижняя пробка, которая будет выполнять роль ограничителя. Включается бетононасос и начинается закачка тампонирующего раствора, под воздействием которого пробка опускается, пока не достигнет «башмака» обсадной колонны.

После закачки раствора устанавливается верхняя пробка и начинается уплотнение цементной смеси, до тех пор, пока верхняя пробка не упрётся в нижнюю. Это будет означать, что раствор заполнил всё затрубное пространство. Уплотнение осуществляется вибропрессом при помощи подкачки раствора бетононасосом.

Зацементированная скважина оставляется в покое на 36-48 часов для полного затвердевания раствора. Данный способ подходит только для неглубоких ровных по конфигурации скважин. Недостатком этого метода является невозможность отследить момент, когда цементный раствор достиг нижней точки створа скважины.

Двухступенчатая система заливки

Этот метод цементирования был разработан для скважин нефтяной промышленности. По причине того, что он требует использования серьёзного промышленного оборудования (мощного бетононасоса), в обустройстве скважин он применяется не часто. Двухступенчатое цементирование используют в следующих случаях:

  • цементный раствор схватывается настолько быстро, что нельзя закончить цементирование в один цикл;
  • когда требуется выделить два участка в затрубном пространстве, которые разделены значительным расстоянием;
  • при большой глубине скважины, когда провести работы в один цикл невозможно.

В остальных случаях применение двухступенчатого способа нецелесообразно по причине длительности процесса и экономическим показателям.

Принцип двухступенчатого цементирования основан на том, что закачка цемента в затрубное пространство осуществляется в два приёма. Первая порция тампонажного раствора загружается и продавливается. Опускается нижняя пробка, которая род действием раствора пробка опускается на дно. Вторая порция раствора закачивается через 12-36 часов, после окончательного затвердевания первой порции.

Применение манжетного способа

Этот метод цементирования используется, если необходимо укрепить только верхнюю часть скважины. При этом первоначальной задачей будет определение уровня, до которого будет производиться цементирование. Уровень отмечается по обсадной трубе установкой специального манжета. Нижняя часть створа при этом надёжно защищена манжетой от проникновения тампонирующего раствора.

Раствор закачивается точно так же, как и при одноступенчатом цементировании. Применяется манжетный способ в том случае, если верхняя часть скважины расположена на песчаных грунтах, а нижняя — на глинистых. Это встречается достаточно редко, поэтому данный способ не нашёл широкого применения.
