Технология бурения скважины на даче своими руками

Пошаговая инструкция по разработке скважины на воду

Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.

Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.

Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.

Технология самостоятельного бурения предусматривает следующие этапы:

1. Нанесение разметки на выделенную зону под бурение скважины.

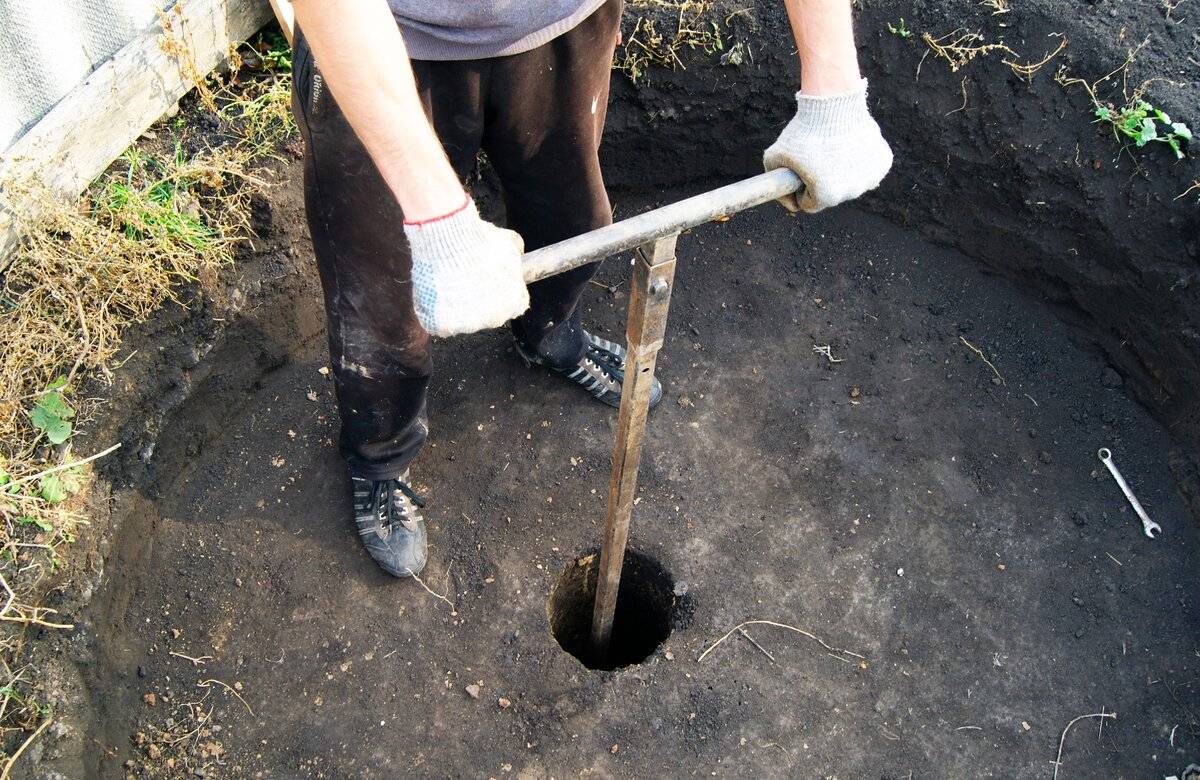

2. Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
3. Установка рабочего инструмента.
4. Осуществление бурения с учетом выбранного способа.
5. После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
6. Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
7. Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
8. Откачка жидкости из скважины желонкой или шнековым насосом.
9. После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
10. Подключение шланга и водопроводной трубы к насосному оборудованию.
11. Монтаж вентиля на трубе для регулировки напора воды.
12. Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.
13. Монтаж на скважинном устье кессона с фиксацией на оголовок.
14. Прокладка водопроводных труб от дома в земляных траншеях.
15. Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.

Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.

При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

Глубина бурения

Прежде чем приступить к работе, необходимо определиться с глубиной планируемой скважины для чего нужно знать, на какой глубине залегает водоносный слой. Для этого необходимо провести геологические исследования или хотя бы поинтересоваться у соседей, эксплуатирующих скважину, о глубине их скважины. Встречаются еще и в наше время народные специалисты лозоходцы, способные отыскать наиболее близкое расположение воды от поверхности земли.

По своей глубине, скважины делятся на три основных типа:

1. Неглубокая – не больше 3-х м. Бурить такую скважину рекомендуется, если воды из нее будут использоваться только для технологических и рабочих нужд.
2. Среднеглубокая – не больше 7 м. Такая скважина создается, если добываемая вода будет применяться как техническая, так и питьевая, но с сомнительным качеством;
3. Глубокая – больше 7 м. Такой тип скважины делают, когда возникает необходимость в большом количестве питьевой воды.

Как сделать буровой инструмент

Выбор инструмента для — важный этап в обеспечении бесперебойной подачи питьевой воды на приусадебный участок. Для бурения выработок применяются специальные приспособления, которые можно приобрести в строительном магазине или при наличии профессиональных навыков изготовить самостоятельно.

Вариант 1: спиральный и ложковый бур

Змеевик, или винтовой бур, применяют для организации выработок в глинистых грунтах с примесью мелкого гравия. Конструкция состоит из оголовка с конусной резьбой, корпуса из металлического профиля и лопастей с острым лезвием. Диаметр бура 65-75 мм, длина 350 мм, вес 2-2,5 кг. Изготавливают инструмент из высокопрочной легированной стали.

Буровая ложка предназначена для пробивки скважин в мягких породах. Инструмент представляет собой стальной цилиндр диаметром 70-195 мм, состоящий из резьбы в верхней части и режущей коронки — в нижней.

Корпус по всей длине имеет вертикальный разрез, один край которого вогнут, а второй заточен и служит для срезки грунта с боковых стенок выработки. При вращении механизма шлам поступает внутрь корпуса и поднимается на поверхность вместе с инструментом.

Буровую ложку и змеевик можно изготовить самому, но только в профильной мастерской, имеющей в своем составе токарный станок и кузню.

Вариант 2: желонка и стакан

Желонки служат для бурения скважин ударным способом. Корпус инструмента изготавливают из куска стальной трубы длиной 1,5-3 м и диаметром 90-220 мм, вес сегмента — 25-100 кг.

Верх трубы оборудуют конусным резьбовым соединением или серьгой для крепления к подъемному механизму. К нижней секции крепят металлический башмак с клапаном, который изготавливают на 5-10 мм больше диаметра обсадных труб.

Для выемки отработанного грунта желонка оснащается механизмом в виде шарика или тарельчатого диска. Заслонка монтируется шарнирно в углубление башмака (посадочное место). Если роль клапана выполняет стальной шарик, то дополнительно устанавливается фиксирующая пластина, не позволяющая приспособлению выпасть вместе с породой.

Стакан для бурения в глинистых породах изготавливается по тому же принципу, только у него отсутствует клапан. Для очистки инструмента от вязкой глины по всей длине трубы фрезеруют продольные сквозные отверстия.

Инструмент для роторного бурения

Данный способ подразумевает определенные сложности, но при этом сама методика является самой надежной для формирования скважины. В этом случае бур приводится во вращение ротором. Своими силами можно соорудить разве что раму, а остальные элементы необходимо приобретать у надежного производителя:

• буровая штанга;
• вертлюг;
• лопастной бур;
• мотопомпа;
• мотор-редуктор.

Посредством такой установки можно выполнять бурение с промывкой, а также производить вращательные, ударные и прочие работы. Вдобавок имеется возможность для подачи раствора, который будет размывать почву в целях облегчения ее выемки. К тому же сам процесс проходит существенно быстрее.

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение. Впрочем, до этого можно попробовать один из народных методов, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Выбор точки для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Если бурение источника будет производить буровая организация, при выборе места для скважины на участке следует учесть габариты техники с буровой установкой Для бурения выработки нужна свободная площадка, на которой может расположится машина, не нанося повреждений постройкам Обязательно следует учесть высоту вышки и выбрать место так, чтобы при ее подъеме не были задеты линии электропередач При бурении малогабаритным станком учитывать предыдущие аспекты необязательно, но важно выбрать удобное расположение Следует определиться с местом так, чтобы устье скважины было удобно обустроить кессоном Если насосная станция будет установлена в отдельный павильон, надо обеспечить беспрепятственный к нему доступ Если скважину планируется использовать для полива, то желательно ее расположить так, чтобы сократить протяженность шлангов и труб И при устройстве водоснабжения дома желательно сократить протяженность наружных веток трубопровода, чтобы не сооружать лишние смотровые колодцы

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу – суглинок. Качество воды – обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
4. Артезианские воды. Располагаются на глубине ниже 40-110 м. Несмотря на то, что вода из артезианской скважины чиста и пригодна для питья, на бурение такой скважины решается не каждый владелец участка. Чтобы вскрыть водоносный участок нужно пройти немалую толщу скальной породы, а это весьма трудоемкий процесс.

К тому же для устройства потребуется получение пакета разрешительных документов. Дело в том, что для устройства артезианской скважины необходимо согласование с администрацией населенного пункта и соблюдение действующего законодательства, в том числе ФЗ “О недрах”.

Скважины бурят “на песок” и на “известняк”, так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

1. Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
2. Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.

1 Как сделать скважину на даче?

Перед тем, как сделать скважину на даче, следует внимательно ознакомиться со способами, которые позволяют выбрать наиболее приемлемое для нее место.

Скважина на дачном участке существует для осуществления подачи воды к получателю. Для того чтобы обустроить скважину нужно тщательно подойти к вопросу выбора всех ее составляющих.

Станция для подачи воды – это сердце всей системы водоснабжения. Для эффективной подачи воды применяется насосная станция (обзор AL-KO) или насос.

Выбор такого оборудования производится с ориентировкой на несколько факторов. В них входит желаемый уровень расхода воды, уровень нагрузки, к которому будет готова станция, установка такого агрегата, как кессон и другое.

Помимо этого артезианская скважина должна обустраивается с учетом уровня залегания воды в грунте. При этом установка производится с поправкой на типы механизмов.

Так, например артезианская скважина, обеспечивающая поток воды с глубины, равной 7-9 метрам, оснащается самовсасывающим поверхностным агрегатом.

Бурение скважины своими руками

Для того чтобы часто не проводить ее ремонт, такая станция по добыче воды снабжается дополнительными защитными средствами. Это может быть такое устройство, как кессон.

Если станция будет добывать питьевую воду с глубины превышающей 9 метров, тогда необходимо позаботится об установке специальных скважинных насосов.

Ремонт таких устройств будет проводиться заметно реже, если после установки сверху установить защитное сооружение – кессон. Впоследствии, для обеспечения подачи воды к дому следует обустроить место для скважины.

Станция по добыче воды опускается на тот уровень глубины, который находится несколько ниже статического водного горизонта.

Для того чтобы впоследствии иметь доступ ко всем коммуникациям и производить ремонт, сверху насоса следует установить кессон. Установка агрегата обеспечивающего подачу воды продолжается в том случае, если все оборудование новое и не нужно проводить его ремонт. В процессе монтажа в полученную скважину опускаются следующие элементы:

• Кабель, обеспечивающий подачу питания электронасосу;
• Труба из пластика, по которой будет подаваться вода;
• Прочный стальной трос для насосного агрегата;
• Кессон.

Если система обладает автоматическими элементами управления, то пусковые кнопки и прочее контролирующее оборудование можно разместить в помещении.

Перед тем, как произвести ремонт или монтаж скважины, следует подумать об установке гидроаккумулятора. Без него ремонт агрегата будет производиться гораздо чаще.

Часто ремонт нужно производить при повреждении системы от полученных гидравлических ударов. Ремонт может делаться гораздо реже и с меньшей частотой, если предварительно позаботится об установке напорного бака.

Бурение скважины на дачном участке своими руками

Гидроаккумулятор всегда будет содержать в себе определенный объем воды, при уменьшении которого насос сразу же включится и обновит его резерв.

Кессон обеспечит надежную защиту такого оборудования. Кессон – это утепленная емкость, которая защищает все оборудование от негативного воздействия окружающей среды.

Кессон изготавливается с применением различных материалов. Кроме того, кессон характеризуется отличными теплоизоляционными свойствами, что направленно на поддержание постоянной температуры внутри него. Кессон может быть сделан из пластика, металла или железобетона.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

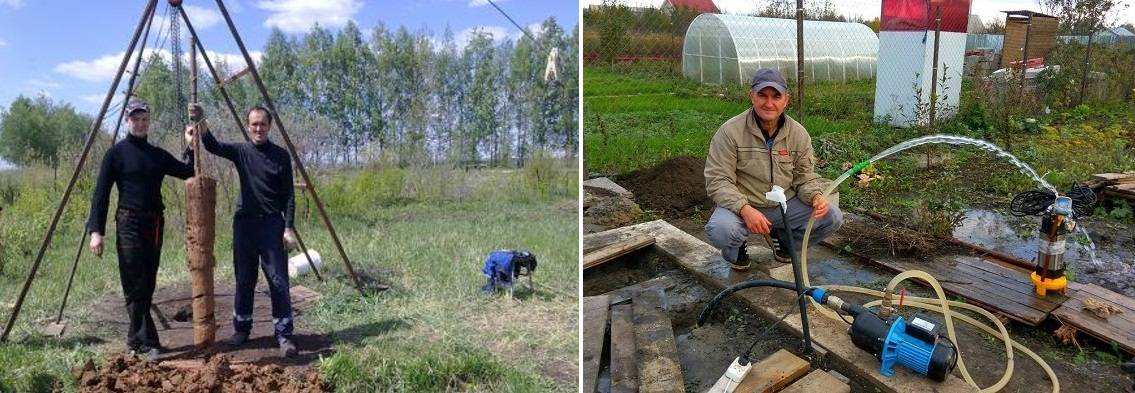

1. Тренога: собирается из трех стальных труб или бревен диаметром от 16 см. В верхней точке конструкция соединяется шкворнем.
2. Буровая коронка следующих видов: бур-ложка (для песка и глины), долото (бывает прямым и крестообразным) для твердых пород, а также гравийных и галечных пластов и бур-змеевик — для глины. Плывуны проходят с помощью уже упомянутой желонки.

   Различные виды головок для бура

3. Мотопомпа: используется для подачи промывочного раствора в зону разработки грунта.
4. Буровая штанга: набирается из 3-метровых отрезков, соединяемых посредством муфты или резьбы. Специально изготовленную штангу можно заменить водо- или газопроводными трубами.
5. Вертлюг.
6. Лебедка.
7. Мотор-редуктор.
8. Насос.
9. Стальная или полимерная труба для обсадки. Ее диаметр подбирается так, чтобы между стенками и установленным внутри насосом оставался зазор хотя бы в 5 мм (лучше – 10 мм).
10. Фильтровальная колонка, которая представляет собой трубу с закрепленными на ней фильтром и отстойником. Фильтр можно сделать самостоятельно по той же схеме, что и для абиссинского колодца.
11. Кессон.

Схема бытовой установки для бурения скважины

Собственная буровая скважина

Своя скважина позволит обеспечить хозяйство необходимым количеством воды на протяжении довольного длительного промежутка времени. Причем можно организовать систему отопления своего жилища, которая будет работать в автономном режиме.

Как правило, многие люди, столкнувшись с необходимостью сделать скважину на даче своими руками, стараются обращаться к специалистам своего дела. Ведь данное мероприятие имеет свои особенности. Однако при желании дачная скважина может быть обустроена и самостоятельно. Но для этого необходимо придерживаться полезных рекомендаций, о которых, собственно, и идет речь в данной статье.

Для начала познакомимся с двумя основными видами скважин, а после перейдем к рассмотрению способов бурения.

Нужно ли устанавливать обсадные трубы?

После того, как вы сумели пробить скважину для воды, необходимо оборудовать дополнительную обсадку, которая может быть выполнена как из цельной асбоцементной трубы, либо отдельных отрезов асбестовых труб.

Во время работы с отрезами особое внимание нужно уделить равному диаметру труб для того, чтобы обеспечить в дальнейшем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые затем прячутся под полосками из нержавеющей стали

Обсадка трубы нужна:

• чтобы предотвратить во время бурения осыпания стенок;
• чтобы исключить засорения скважины в ходе эксплуатации;
• чтобы перекрыть верхние водоносные слои с плохой водой.

На дно скважины опускается труба, оборудованная фильтром, который делается из мелкой сетки, которая не пропускает песчинки и обеспечивает фильтрацию воды. Труба опускается на нужную глубину и закрепляется хомутом. Это предотвратит самопроизвольное проседание. При грамотном обустройстве скважины на воду, наземную часть оборудуют кессоном – оголовком который защищает источник от загрязнения.

Со временем может происходить незначительное «выдавливание» трубы из грунта. Это является естественным процессом самопроизвольного поднимания трубы на поверхность грунта, и не нуждается в дополнительных мерах по заглублению.
