Гидроизоляция бетонного колодца изнутри и снаружи: выбор материалов и технология выполнения

Изоляция пластиковой обечайкой

Эффективная гидравлическая изоляция колодцев изнутри может быть выполнена монтажом в полость септика герметичной полимерной вставки. Последняя представляет собой конструкцию из прочных полимерных материалов, линейные размеры выбираются соответствующими полости колодца. Дополнительная жесткость конструкции обеспечивается интегрированием в ее поверхности упрочняющих элементов в виде ребер. Доступ к внутреннему пространству вставки осуществляется через предусмотренный конструкцией люк.

Применение полимерной вставки позволяет восстановить старый, потерявший необходимые эксплуатационные качества колодец из бетонных колец. Оставшееся между вставкой и внутренней поверхностью пространство после окончания монтажа заполняется цементно-песчаным раствором.

Наружная и внутренняя герметизация

Нельзя просто выкопать колодец, установить бетонные кольца и забыть о нем.  В таком случае в скором времени чистая вода превратиться далеко не в прозрачную и уже не будет радовать своих хозяев. Поэтому заблаговременно нужно позаботиться о наружной и внутренней герметизации водоисточника.

Наружная герметизация

Дешевле, практичнее и быстрее позаботиться о внешней герметизации швов колодца еще на этапе его строительства, так как, если это будет проводиться позже, то потребуется выполнение дополнительных земляных работ. Однако, этот вариант намного проще и дешевле по сравнению с выкапыванием нового колодца.

Наружная герметизация чаще всего проводится с использованием следующих материалов:

• Рулонные материалы, например, рубероид.
• Различные цементные растворы.
• Чистая глина.

Процесс внешней герметизации:

• Внешние стенки колодца нужно полностью очистить от имеющейся грязи. Для этого используются металлические щетки и отбойный молоток.
• При использовании для герметизации рулонного материала первоначально на бетонные кольца нужно нанести битумно-бензиновую грунтовку. После полного высыхания грунтовки нужно заделать имеющиеся пробоины и трещины. Для этого нужно использовать цемент с добавлением клея ПВА, так как в этом случае высохнет смазочный материал значительно быстрее.
• После высыхания этого слоя вновь наносится грунтовка, которая затем смазывается гидроуроновой или битумной мастикой.
• Только после этого колодец обматывается рулонным материалом три-четыре раза, новообразовавшиеся швы также нужно замазать мастикой. На этом герметизацию можно считать завершенной.

При выборе в качестве герметика – пропитки, предварительная грунтовка не требуется. В этом случае на увлажненные стены колодца сразу наносится первый слой пропитки, после небольшого промежутка времени наносится второй слой герметика и в таком состоянии колодец нужно оставить на трое суток.

Для качественной герметизации в течении этого отрезка времени нельзя допускать его пересушки, так как это приведет к образованию трещин. Также нельзя допускать никаких механических воздействий на колодец, покрытый герметиком.
После завершения работ по внешней герметизации нужно приступить к внутренней защите колодца, так как только в этом случае колодец будет полностью защищен от воздействия внешних факторов.

Внутренняя герметизация

Для затирки внутренних трещин сегодня применяются различные полимерно-цементные смеси, которые просты в использовании и безвредны для организма.

Проведение работ по внутренней герметизации:

• Нужно откачать из колодца воду, таким образом, чтобы нижний стык бетонных колец был оголен. На протяжении проведения всех работ нужно следить за тем, чтобы уровень воды не поднимался.
• Следует удалить все участки некрепко держащегося бетона, для этого используют металлические щетки.
• После очистки рабочей поверхности, имеющиеся трещины и дырки, заделываются специальным ремонтным составом, под названием MEGACRET-40.
• Только после полного высыхания внутренней поверхности на нее наносят изолирующую смесь, для этого используют широкую кисть. Завершающий герметик наносится в два слоя снизу вверх.

Только после выполнения всех этих работ колодец можно считать полностью защищенным как снаружи, так и изнутри.

Обустройство глиняного замка

Гидроизоляция колодца – мероприятие комплексное, поэтому также не лишним будет вокруг колодца устроить так называемый глиняный замок. Суть его в том, что по периметру внешних бетонных стен укладывается глина. Назначение глиняного замка заключается в защите шахты колодца от проникновения поверхностных и сточных вод.

Подготовка глины для глиняного замка

Специалисты рекомендуют делать глиняный замок в конце мая. После того, как грунт около стенок колодца усядет и немного просохнет можно переходить к завершительному этапу возведения колодца.

Глиняный замок выполняется до уровня чуть выше уровня земли. Сверху вокруг колодца можно уложить плитку или щебень.

Работы по обустройству глиняного замка следует выполнять в сухую теплую погоду. Грунт при этом чаще всего используют тот, который остался во время строительства. Отбирать глину надо очень тщательно: не должно быть камней, а также песка.

Первоначально убирается верхний плодородный слой не более 1-2 м вокруг колодца. Утрамбовка осуществляется в несколько последовательных этапов. Каждый этап заключается в создании тонкого глиняного слоя с небольшим уклоном по отношению к стенкам колодца.

Глина смачивается и сильно трамбуется в небольшой шар, который помещается в ладони. Так шар за шаром глина укладывается вдоль стенок и сильно прижимается. Такая глина не подпускает воду к стенкам, а заставляет ее стекать в стороны.

Чтобы укладка глины осуществлялась с максимальным эффектом, следует выдерживать толщину каждого слоя в 12-15 см. Начальные слои глины необходимо утрамбовать очень хорошо. Размеры глиняного замка должны быть в диапазоне от 2 до 3 метров от стенок колодца.

Как предотвратить смещение колодезных колец в дальнейшем

Сдвиг нижних элементов колодца не устраняют из-за сложности выполнения ремонта в обводненном грунте. Поправляют стыки 2-3 верхних колец.

Чтобы исключить смещение бетонной крепи при дальнейшей эксплуатации колодца, используют 3 способа:

• Заменить прежние элементы ствола звеньями с фальцевым замком. Торцевые части колец формируются по схеме паз-выступ. При такой стыковке горизонтальный сдвиг становится невозможным.
• Закрепить элемент бетонной крепи от смещения относительно оси выработки посредством связки соседних колец при помощи металлических скоб. Отверстия под них пробивают на расстоянии ≥25 см от стыка.
• Присоединить звенья посредством установки стальных пластин снаружи и внутри стенок колец на болты Ø12−14 мм.

Подвижки грунта, приводящие к смещению полых бетонных блоков, происходят на обводненных пученистых почвах. Нагрузки от мерзлых горных пород выше, на верхние кольца ставят не меньше 4 скоб или пластин. Ниже уровня промерзания достаточно 2 скреплений.

Подготовительные работы, касающиеся гидроизоляции бетонного колодца своими руками

Обязательно нужно произвести подготовительные работы по обработке бетонных конструкций с помощью герметика, состоящего из двух специальных компонентов.  Проведение таких работ вызвано тем, что производство этих бетонных материалов на заводе осуществляется в специальных пресс-формах. В результате на бетоне остается много грязи и пыли, которые порой можно заметить даже невооруженным глазом.

Поэтому первоначально нужно очистить поверхность от видимой грязи, так называемым физическим методом, то есть с помощью металлической щетки, нужно просто смести имеющиеся видные загрязнения. После проведения этих работ можно переходить к следующему этапу очистительных работ.

Дополнительные рекомендации специалистов

В настоящее время выполнить качественную гидроизоляцию колодца можно как самостоятельно, так и прибегнув к помощи соответствующих специалистов. Следует сразу учесть тот факт, что стоимость таких услуг достаточно велика, из-за чего выполнять всю работу рекомендуется самостоятельно.

Более того, изоляция конструкции от грунтовых вод не требует проведения полномасштабной покупки материала, так как нередко все необходимое уже присутствует на даче или в частном доме

В данном случае также следует уделить внимание некоторым рекомендациям:

• Прежде всего, для колодцев с питьевой водой рекомендуется в обязательном порядке сооружать соответствующий навес.
• Чтобы максимально обезопасить колодезную воду, можно сделать скрытый навес, а также электрический водяной насос.
• Для надежной гидроизоляции рекомендуется использовать все ее способы (внутреннюю и наружную изоляцию).
• Для проведения работ следует выбрать день, когда не будет осадков, либо они будут минимальны (обезопасить почву от излишка влаги).
• Чтобы гидроизоляция получилась качественной, следует тщательно освобождать кольца от излишков старого бетона, а также металлической арматуры.

Если учитывать все эти рекомендации, можно своими руками выполнить качественную изоляцию любого по глубине колодца.

Гидроизоляция бетонных колодцев. Для чего нужна защита колодцев от воды

По назначению и функциям бетонный колодец может быть техническим, канализационным либо питьевым. Все виды требуют качественной гидроизоляционной защиты

В первую очередь, это важно для самой конструкции, которая может страдать от грязных стоков, пролегающих в пластах грунтовых вод, промерзать, испытывать перепады атмосферного давления

Грунт проседает, почвенные воды разрушают железобетонную конструкцию. Если речь идет о питьевом колодце, то в него часто попадают соли, глина, частицы мелкого песка, химикаты, органические отходы, нефтепродукты и т.д., что сказывается на качестве воды и может быть опасным. Гидроизоляция бетонных колец колодца с водой для питья гарантирует надежную защиту его самого и сохранение воды пригодной для употребления.

В случае с канализационным колодцем изоляция и герметизация нужны для защиты окружающей среды от содержимого емкости. Подземные воды могут страдать от фекальных/сточных загрязнений, которые нередко начинают просачиваться в землю. Такие загрязнения опасны для здоровья людей и окружающей природы, поэтому превентивные меры должны предприниматься обязательно.

Конструкция для технических нужд оснащается разнообразными соединительными коммуникационными элементами, разного типа водоразборными кранами, поэтому здесь не должно быть воды и защита от нее – задача слоя гидроизоляции. Защищают и колодцы для забора не питьевой (технической) воды для разных нужд, в которых также нежелательны протечки и трещины.

Обязательно герметизируются стыковые участки конструкций, независимо от типа грунтов, на которых они возведены. Отсутствие защиты приводит к появлению в конструкции грибков, разрушению изделия, необходимости ремонта или замены элементов.

Причины возможных протечек в бетонных колодцах

Проникать вода в колодец или изнутри наружу может не только через швы между кольцами. Проблемным является также место входа трубы, протечки через некачественно выполненную гидроизоляцию дна, или возникающие трещины, которые могут быть спровоцированы неправильным монтажом, некачественным бетоном или перепадами температур в зимнее время. Еще одна  частая причина протечек канализационных бетонных колодцев – постоянная агрессивная среда, из-за чего бетон постепенно разрушается – и влага просачивается наружу.

Поэтому гидроизоляция колодца должна быть выполнена как изнутри стен, так и снаружи.

Гидроизоляция колодца из бетонных колец

Гидроизоляция бетонных колодцев

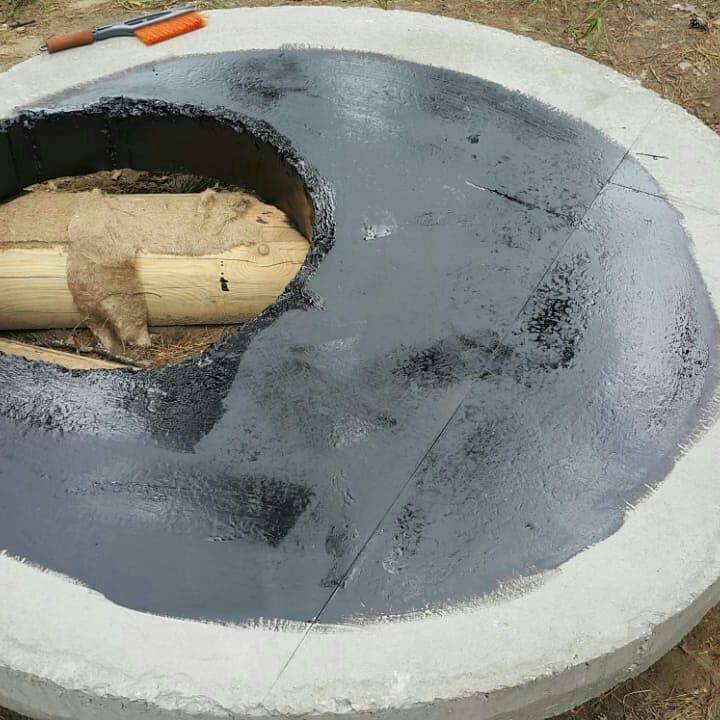

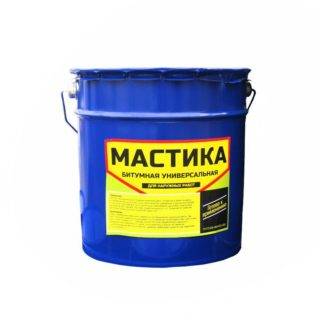

Битумную мастику используют для внутренней гидроизоляции

Бетонное сооружение надо обязательно обработать защитными материалами, чтобы повысить гидроизоляционные характеристики. Поэтому бетонную конструкцию гидроизолируют снаружи и изнутри.

Для гидроизоляции канализационных колодцев изнутри используют только обмазочные материалы. Самый популярный – мастика на основе битумно-полимерной смеси. Это полужидкий материал, который наносится на внутренние поверхности бетонного колодца кисточками и валиками. Преимущества материала:

• высокая прочность нанесенного слоя;
• устойчивость к кислотам, щелочам и солям, бытовой химии и другим видам загрязнений;
• простота нанесения;
• невысокая цена;
• не требует тщательной подготовки поверхностей.

Единственное требование – наносить мастику надо в два или три слоя. При этом каждый последующий слой наносится после того, как просохнет предыдущий. На высыхание в зависимости от температуры воздуха может уйти от 3 до 8 часов.

Правила проведения гидроизоляции

Для комбинированного способа гидроизоляции необходимо подготовить колодец: заделать стыки между кольцами, очистить поверхности от пыли и грязи.

Последовательность проведения остальных операций:

• обмазывают бетонные кольца для канализации, установленные друг на друга, мастикой;
• пока она не засохла, укладывают рулоны гидроизоляционного материала по периметру сооружения;
• укладку проводят снизу вверх так, чтобы верхние полосы накладывались на нижние с нахлестом в 10-15 см;
• по уложенному рубероиду наносят еще один слой мастики;
• укладывают полосы гидроизоляционного материала в вертикальном направлении с учетом перехлеста его краев в пределах 10-15 см;
• наносят еще один слой мастики;
• когда он засохнет, производят засыпку грунта между стенками колодца и стенками котлована.

Материалы для герметизации межкольцевых швов

Швы между железобетонными кольцами — слабое звено септика. Чаще всего первые протечки появляются здесь. По этой причине необходима их герметизация. В качестве изолятора применяют армирующее полотно, резиновые ленточные уплотнители, каучуковые прокладки с бентонитовыми гранулами, полимерцемент в сочетании с джутовой или пеньковой веревкой.

Через швы между кольцами вода начинает просачиваться в первую очередь, поэтому начинать гидроизоляцию следует с их заделки

В первом и втором случаях изоляция получается эффективной, но стоит дорого, а армирующее полотно нужно еще и облучать ультрафиолетом. Каучуковые прокладки дешевле, они заполняют щели, создавая пластичную прослойку. Подбирают их, ориентируясь на толщину стенок бетонных колец.

Фирмы-производители, выпускающие проникающую гидроизоляцию, производят вспомогательные смеси. Ими заделывают не только швы между кольцами, но и герметизировать вводы труб, ремонтировать широкие трещины. В их состав также входит высококачественный цемент, кварцевый песок самой мелкой фракции, химически активные добавки. Они отличаются превосходной адгезией к бетону.

Чтобы заделать шов или трещину, вдоль них болгаркой и перфоратором проделывают штробу на глубину 2,5-3 см и на такую же ширину. Очищают ее от пыли, мелких частиц, смачивают водой, наносят грунтовку. Когда грунтовочный состав подсохнет, заполняют штробу вспомогательным составом. После шов и часть поверхности вокруг него обрабатывают основной гидроизолирующей смесью.

В числе дополнительных материалов есть группа, предназначенная для устранения напорной течи. Они отличаются быстрым схватыванием с одновременным расширением. Вокруг протечки просто расчищают поверхность, затем перфоратором делают выборку, напоминающую по форме «ласточкин хвост».

Из смеси формируют пробку, размерами, чуть превышающими габариты выборки, с усилием вдавливают в место протечки, и до полного схватывания удерживают.

Течь — нередкое явление в септике, поэтому всегда нужно иметь под рукой средство для ее устранения

Когда вода перестает вытекать, полость грунтуют основным составом, полностью заполняют дополнительным раствором, дают подсохнуть, увлажняют. Далее, наносят 2-слойное покрытие, используя основную гидроизолирующую смесь. При соблюдении технологии, вероятность повторного появления течи равняется 0.

К популярным вспомогательным составам относятся:

1. «Ватерплаг». Гидропломба применяется для устранения слабой течи. Схватывается в течение 3 мин.
2. «Пенеплаг». Быстросхватывающаяся смесь останавливает самую интенсивную течь за 40 сек.
3. AQUAFIX. Гидропробка, застывающая под воздействием влаги за короткое время, поэтому хорошо подходит в случае, когда нужно устранить течь.
4. «Пенекрит». Применяют для заделки стыков, мест вхождения труб в септик.
5. MEGACRET-40 — ремонтный состав на основе цемента с включением полимеров. Подходит как для герметизации межкольцевых швов, так и для заделки трещин. Обладает отличной сцепляемостью с бетонной поверхностью, наносится легко, не усаживается.

Все производители заявляют, что их смеси имеют уникальный запатентованный состав. На деле их характеристики, как и способы создания защитного слоя, примерно одинаковы. На конечный результат влияет то, настолько качественно подготовлена поверхность и гидроизолирующий состав.

Технология

Поверхности колодца перед нанесением составов грунтуются — это увеличит срок службы изоляции

Стенки колодца надо тщательно подготовить к герметизации. Для этого поверхности колец очищают от пыли и бетонных отслоений. Рыхлый бетон надо удалять до тех пор, пока не покажется прочная и твердая поверхность. Если при этом оголится металлическая арматура, то ее следует покрыть антикоррозийным составом. Вдоль всех швов надо сделать П-образные штробы с сечением 25х25 мм, чтобы увеличить площадь соприкосновения бетона с герметиком.

Для заделки трещин используют двухкомпонентные герметики, расширяющиеся или эпоксидные растворы, твердеющие при соприкосновении с водой.

Швы дополнительно заделываются цементно-песчаным раствором (1:3) с добавлением жидкого стекла или 0,1-процентного кремнийорганического гидрофобизатора. Такая обработка обеспечивает дополнительную защиту стыков между кольцами.

После заделки трещин, стыков и высыхания грунтовки проводят сплошную обработку поверхностей бетонных колец. Для этого используют Пенетрон или другие герметизирующие мастики. Их наносят в два слоя. Второй слой наносится после высыхания первого.

Завершив работы по гидроизоляции колодца из бетонных колец, надо трое суток оберегать его поверхность от различных механических воздействий и температурных перепадов. Водозащитный слой за это время формируется, затвердевает и приобретает достаточную прочность, чтобы противостоять разрушительной силе воды. Поверхности, обработанные герметиком, рекомендуется на протяжении этого времени увлажнять, чтобы не допустить слишком быстрого высыхания и таким образом избежать деформации и растрескивания герметизирующего состава.

Испытания гидроизоляции колодца из бетонных колец и приемы работы с ней показаны в видео:

Специфика дополнительной обработки

В зависимости от цели создания бетонного колодца, гидроизоляция может выполнять разные функции, но всегда выполняется для высокоэффективной защиты и предотвращения проникновения влаги в обе стороны – из среды в конструкцию и из колодца в природу.

Питьевой источник

Гидроизоляция бетонных колец изнутри от попадания грунтовых вод в емкости для питьевой воды позволяет защитить воду от грязи и сохранить ее чистой, пригодной для употребления человеком. Ведь даже если небольшое количество поверхностных вод с частицами песка и грунта, микроорганизмов попадет в конструкцию, это может стать причиной развития различных заболеваний, отравлений.

Сточные воды

Гидроизоляция канализационного колодца из бетонных колец реализуется с целью защиты окружающей среды от стоков. Неочищенные стоки включает немалое количество органики, химикатов, становятся источником опасных болезнетворных бактерий. И если позволить водам уходить в грунт, последствия предсказать трудно, но в любом случае это опасно для здоровья и жизни людей, растений, деревьев и т.д.

Обновление изоляционного слоя

Основной слой защиты проектируется в процессе строительства колодца, так как свойство бетона впитывать и пропускать в определенных случаях влагу делает его уязвимым. А вот обновлять гидроизоляционный слой нужно в по необходимости: если канализационный резервуар часто и сильно заполняется, когда заметно смещение отдельных элементов, если в технической или питьевой воде из колодца замечены взвесь и примеси.

В любом из вышеперечисленных случаев необходимо срочно обновлять гидроизоляцию колец внутри, герметизацию стыков между кругами колодезными снаружи.

Цементные составы для заполнения швов

Загерметизировать соединительные швы между железобетонными кольцами колодца можно при помощи сухой смеси из песка и цемента, разведенной водой до необходимой консистенции. Главное, помнить, что в полученный состав необходимо обязательно добавить жидкое стекло. Это увеличит прочность затирки и сроки ее эксплуатации.

Это важно! Состав из песка и цемента, в который добавлено жидкое стекло, твердеет очень быстро. Поэтому смесь готовится небольшими порциями, чтобы успеть ее нанести не более чем за 10 минут. Необходимая консистенция готового состава определяется величиной обрабатываемых трещин и зазоров

Чем больше площадь обрабатываемой поверхности, тем гуще потребуется смесь

Необходимая консистенция готового состава определяется величиной обрабатываемых трещин и зазоров. Чем больше площадь обрабатываемой поверхности, тем гуще потребуется смесь.

https://youtube.com/watch?v=EtMNS_IR1NE

Рабочую поверхность и все необходимое нужно подготовить заранее. Это поможет быстро нанести состав и аккуратно разровнять его, заполняя швы и выравнивая дефекты поверхности.

Для чего нужна защита колодцев от воды?

Рисунок 1. Гидроизоляция колодца из бетонных колец

На подземную бетонную конструкцию влияет множество негативных факторов, поэтому без специфической защиты она может быстро прийти в негодность. Потребность гидроизоляции колодцев продиктована такими причинами:

1. Если бетон впитывает влагу, то при отрицательной температуре он начинает расширяться. Кольцо в этом случае покрывается трещинами и со временем совсем разрушается.
2. В колодезную выработку может попадать загрязненная верховодка. Питьевая вода при этом становится мутной, а сам источник погибает.
3. Если стыки между бетонными кольцами не загерметизированы, то грунтовые воды попадут в канализационные колодец, переполняя его. В таком случае близлежащая почва загрязняется стоками и становится непригодной для использования.
4. Вымывание составов для изоляции стыков. Даже самая маленькая струйка со временем становится больше. Если меры по ремонту не будут предприняты, сооружение разрушится.

Вода из колодца способна выходить за его пределы, что приводит к проседанию грунта. В этом случае конструкция перекашивается и разваливается. Чтобы избежать таких негативных последствий, должна быть проведена своевременная гидроизоляция бетонных колец и их стыков.

Технология гидроизоляции бетонного колодца

Гидроизоляцию осуществляют в соответствии с техническим состоянием резервуара. Работа на стадии строительства идет быстрее, чем ремонт существующей конструкции. Тем не менее, есть общие требования.

Подготовка

Сначала нужно осушить колодец, например, с помощью насоса. Это поможет увидеть, есть ли протечки в колодезных кольцах. Затем очистить бетон скребком, металлической щеткой или сильной струей воды.

Если обнаружен стык, углубить его шлифовальной машинкой или дрелью. Зачистить от грязи, пыли, промыть водой. Нанести грунтовку, затем герметик.

Подготовительные работы также включают в себя нанесение грунта. Для этого подойдет праймер от «Химтраст». После высыхания можно приступать к гидроизоляции стыков колодца. Швы обязательно нужно покрыть гидроизоляционной лентой, полимерными составами, шпаклевкой шириной по 10–20 сантиметров.

Заделка протечек

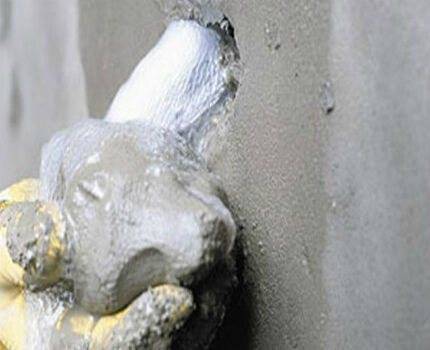

Если обнаружена вода, текущая из бетона, ее можно перенаправить в другую сторону. Для этого просверлить чуть ниже отверстие шириной в 2 мм. Заделать основную трещину гидроизолирующим материалом. Затем закрыть дренажное отверстие резиновой паклей, деревянными пробками или полимерным раствором.

После грунтовки и заделывания трещин можно покрыть бетон изнутри проникающим составом или полимочевиной.

Внешняя сторона

Работа с наружной стороной бетонных колец строится похожим образом. Сначала поверхность бетона очищают, обрабатывают стыки герметиком, кольца грунтуют с помощью мастики. Затем к септику крепят рулонный материал или мембраны из ПВХ, или же напыляют полимочевину. После высыхания наносят второй слой.

Завершающим этапом может стать нанесение мастики, устойчивой к УФ-лучам, или горячего битума.
