Назначение и устройство трехходового клапана
Это устройство служит для смешения и разделения потоков теплоносителя, циркулирующего в одной замкнутой системе. Разделение или смешение потока воды необходимо в случае, если в доме или квартире есть несколько контуров, которые должны работать в строго определенном диапазоне температур.
Классический пример такой системы — отопление дома или квартиры, в которой основной обогрев воздуха осуществляется за счет наружных радиаторов, а дополнительный подогрев выполняет система т.н. “теплого пола”. Если в жилище есть разные по площади комнаты, то логично, что для равномерного нагрева воздуха в помещениях необходимо разное количество теплоносителя. В большей комнате могут быть два и более радиатора или один большего размера, тогда как в остальных — стандартные батареи.
Трехходовой клапан служит для распределения теплоносителя с одновременной регуляцией его температуры. Для этого устройство клапана предусматривает три отвода, за счет чего механизм внешне напоминает обычный тройник. Функция трехходового клапана, в зависимости от назначения и устройства, ограничивается тремя задачами:
- смешивание нескольких потоков горячей воды в один;
- разделение одного общего потока теплоносителя по нескольким контурам;
- переключение потока рабочей среды в определенных направлениях.
Устройство трехходового клапана представляет собой цельнометаллический корпус из нержавеющей стали, латуни или чугуна, защищенного гальванизацией. Форма корпуса — Т-образная, состоящая из двух боковых и одного нижнего патрубка. Внутри устройства находится камера смешивания и термоголовка, выполняющая функцию контроля температуры теплоносителя.
К термоголовке внутри клапана присоединен шток, имеющий одну или две плоские либо сферические (шаровые) задвижки. Перемещение задвижки внутри клапана открывает верхний проток для запуска горячей воды и перекрывает два другие протока.
Клапан подключается к системе отопления таким образом, чтобы теплоноситель проходил через устройство из подающего и отводящего контура. Регулирование температуры осуществляется за счет смешивания остывшего теплоносителя из т.н. обратки системы отопления с нагретой водой из котла или бойлера. Дозирование остывшей воды происходит автоматически за счет работы термодатчиков и электрического привода.
При заданном температурном диапазоне часть клапана, направляющего поток воды в один контур, остается открытой, чтобы остывшая вода беспрепятственно поступала в систему теплого пола. Как только теплоноситель достигнет нужной температуры, для предотвращения дальнейшего охлаждения клапан перекрывает приток холодной воды и открывает патрубок с горячей водой из подающего контура.
Особенности установки и эксплуатации
В процессе монтажа и эксплуатации запорной арматуры важно учитывать особенности данного устройства
При установке следует обратить внимание на направление потока теплоносителя, при этом положение затвора роли не играет – оно может быть как горизонтальное, так и вертикальное. Направление потока тепловой массы должно соответствовать направлению стрелки, расположенной на корпусе крана
Места установки устройства должны обеспечивать надлежащие условия для ремонтных работ и техобслуживания.
Важно, чтобы вентиль был установлен в контурах отопления перед циркуляционным насосом. Если монтаж крана выполняется сварным способом, температура потока не должна превышать 100 градусов Цельсия на участках соединения изделия с переходниками
В процессе сварки необходимо предупредить попадание частиц окалины и прочих примесей на внутренние поверхности, это защитит механизм от заклинивания
Если монтаж крана выполняется сварным способом, температура потока не должна превышать 100 градусов Цельсия на участках соединения изделия с переходниками. В процессе сварки необходимо предупредить попадание частиц окалины и прочих примесей на внутренние поверхности, это защитит механизм от заклинивания.
Настройка работы крана выполняется путем изменения местоположения поворотного затвора таким образом, чтобы при надобности можно было совершать полные и смешанные потоки на выход. Данное условие дает возможность обеспечить оптимальную температуру тепловой массы во всех контурах отопления.
Трехходовое запорное устройство не подходит для конструкций и сетей с высоким внутренним давлением и для установки на трубы диаметром свыше 4 см.
Эксплуатация изделия требует строгого соответствия документации по использованию, если таковые отсутствуют, эксплуатация крана воспрещена.
Конструкция
Изготавливаются краны для систем отопления низкого давления из:
- нержавеющей стали;
- чугуна;
- латуни.
Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.
По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:
- штоковый;
- шаровой.
В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.
Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.
Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.
Стоит учесть, что внешний диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от фактического диаметра внутреннего прохода.
Утройство трехходового крана
В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.
Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.
В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.
Нюансы выбора приспособления
Общими при выборе подходящего трехходового клапана являются следующие рекомендации:
- Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
- Большей износостойкостью обладают изделия медные или латунные.
- Ручное управление более надежное, но менее функциональное.
Трехходовые клапаны с термоголовками
Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.
Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.
Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.
На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.
с электрическими сервоприводами
Стоимость может быть самой разной, все зависит от производителя.
В загородных домах с установленным твердотопливным котлом схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.
Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

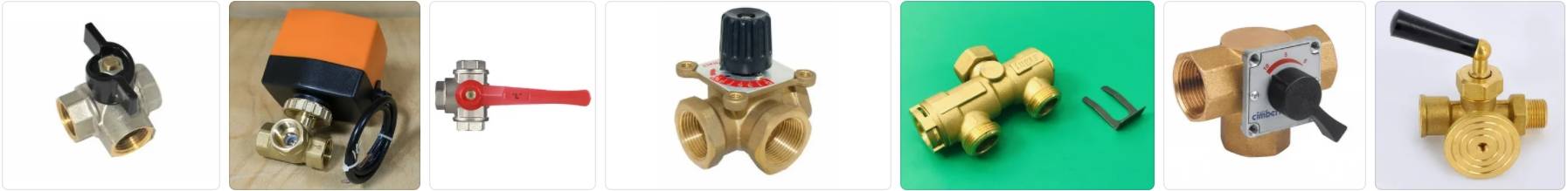

Разновидности трехходовых кранов
Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.
По назначению и принципу работы
Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:
- Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
- Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.
Ручной шаровой трехходовой кран
Материал корпуса
- Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
- Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
- Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По принципу управления
Трехходовой кран для домашнего отопления может различаться по способу управления:
1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.
2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

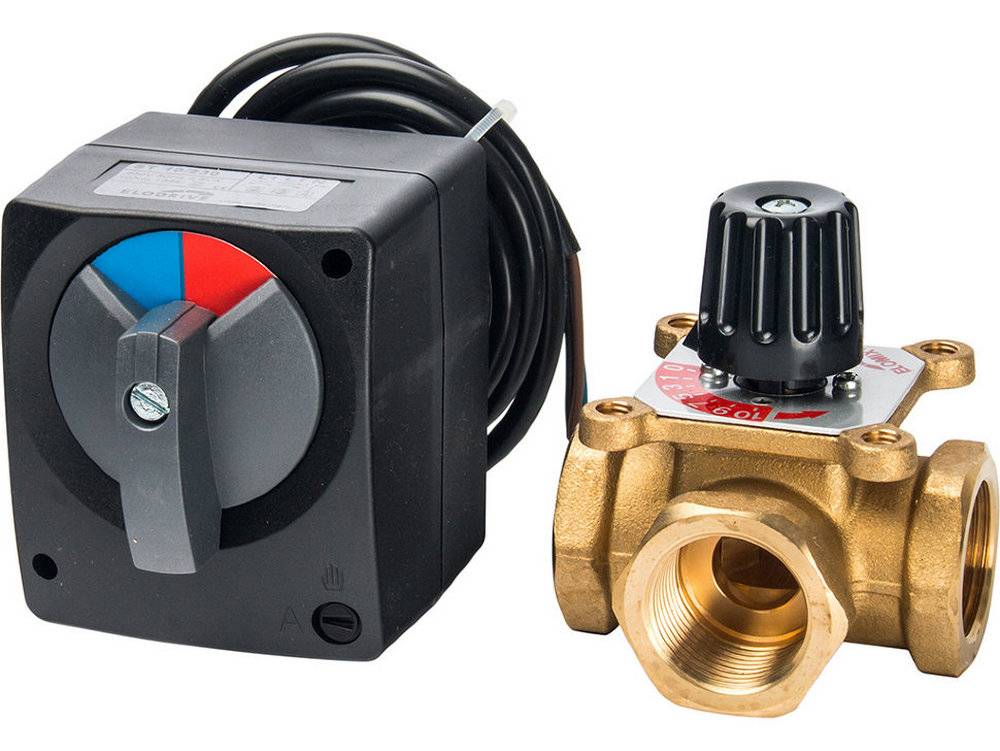

Трехходовой кран с электроприводом
В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.
Трехходовой кран с сервоприводом
Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.
Распределительный кран с терморегулятором
Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.
При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

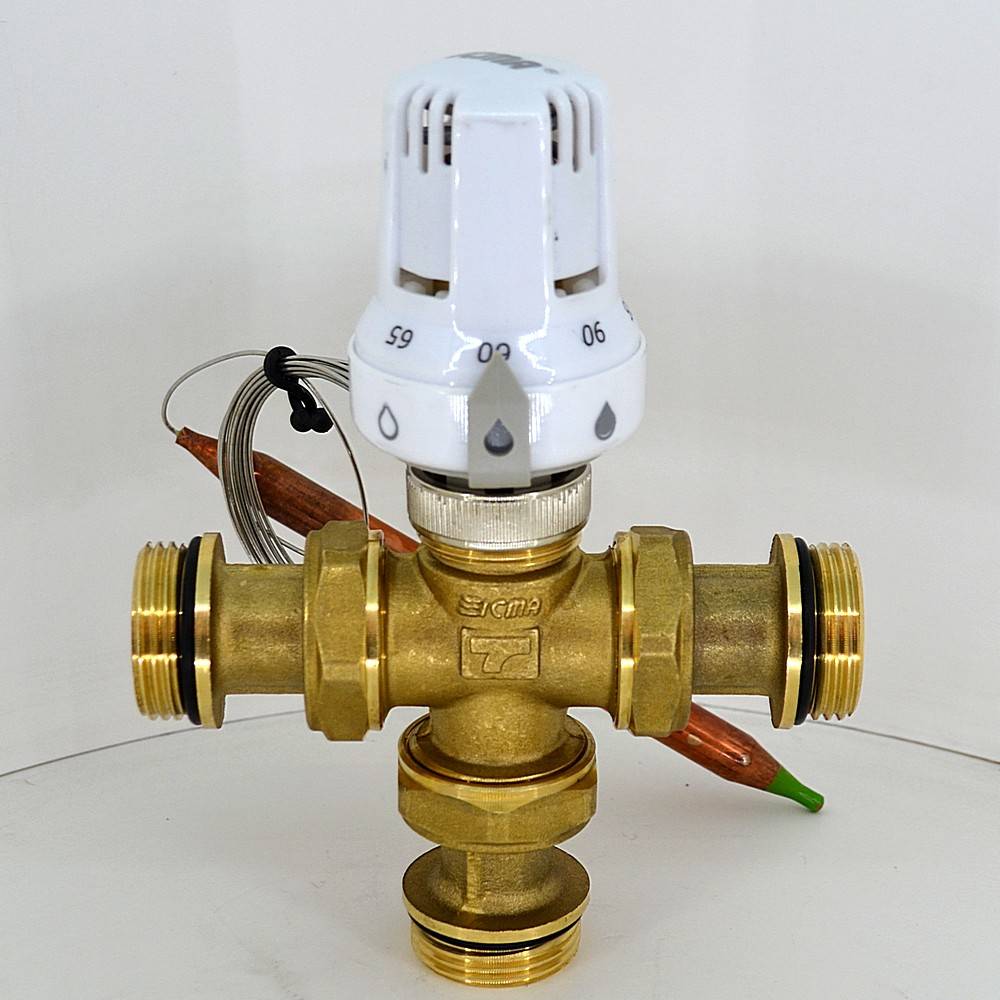

Трехходовой кран для системы отопления с терморегулятором
Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.
Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.
Общая информация
Трехходовой кран детали
- Корпус из металла
- Затвор с проходными каналами
- Три патрубка. Два для холодной и горячей воды, третий для выхода нагреваемой жидкости отопления.
Как работает трехходовой кран в системе отопления
К трехходовому смесителю подключаются трубы с жидкостями из котла отопления и обратки. От угла поворота рычага или вентиля на регулирующем кране зависит, какой температуры жидкость через него будет течь.
- Затвор открыт – степень нагрева теплоносителя идентична уровню нагрева в котле
- Кран перекрыт – вода из обратки (остывшая) идет к батареям
Любое другое положение крана, дает воде смешаться. Таким образом, происходит контроль температуры жидкости в магистрали отопления.
https://youtube.com/watch?v=2Y2N2p-8M0s
Виды распределительных кранов
Корпус изделия
- Латунный – прочный, устойчивый к механическим повреждениям, без температурных ограничений сплав. Срок службы до 50 лет.
- Стальной – повышенная прочность (ниже латунного сплава), долгое время эксплуатации
- Чугунный – устанавливается в промышленных системах, на трубы диаметром от 4 см.
Управление
Бытовые трехходовые краны, для отопительной системы, оснащены разным управлением.
- Механическое управление. Кран оснащен поворотными рычагами, которые регулируют потоки жидкости. Изменение положения ручки создает разницу объемов жидкости поступающей из разных источников. Минус механического изделия в длительном и не ровном прогреве системы.
- Автоматическое управление. Автоматическое изделие поддерживает установленную температуру без влияния человека. Установка автоматического крана гарантирует качественный и равномерный обогрев. Функционирующая система в постоянном контроле не нуждается.
Тройник для отопления с электроприводом
Элемент управления сервопривод – электрический двигатель. БЭУ сигнализирует сервоприводу о превышении заданного параметра, двигатель изменяет положение шара или штока. Электроблок измеряет степень нагрева носителя на выходе из регулятора или по нагреву обратки и жидкости из котла оптимизирует настройку.
Трехходовой клапан для отопления с терморегулятором
При монтаже изделия необходима его добросовестная и внимательная настройка. На финишные положения рычага, устанавливаются максимальная и минимальная допустимые температуры. Так создается диапазон работы, в рамках которого модель с термическим регулятором, для отопительной магистрали, корректирует нагрев жидкости в системе. Для этого выполняется механическая коррекция давления в клапане.
Жидкость будет протекать через тройник столько раз, сколь потребуется для достижения ей заданной температуры. Если показатель температуры пересечет установленные пределы, соотношение смешивания воды (ГВС и ХВС) в приборе измениться.
Главное достоинство модели с термической регулировкой – для его функционирования, не требуется БЭУ. Кран выполняет свои функции в автономном режиме и имеет лояльную цену.
Разновидности кранов
Классификация изделия по разным признакам:
- В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством, открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
- По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
- В зависимости от способа монтажа:
- муфтовый;
- фланцевый;
- цапковый;
- под приварку;
- штуцерно-торцовый.
- Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
- От типа встроенного затвора:
- конусный;
- цилиндрический;
- шаровой.
- По форме клапана-заглушки различают такие типы:
- T-образные;
- L-образные;
- S-образные.
- От механики затворного элемента:
- Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
- Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
- В зависимости от обогрева корпуса:
- с обогревом;
- без обогрева.
- В зависимости от технических показателей различают такие вентили:
- Т-образный – регулировочная ручка может быть в 4-х положениях;
- Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
- От механизма контроля устройства:
- Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
- Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
- Пневмопривод – самый оптимальный для использования вариант.
Приводной механизм прибора
Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.
Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.
Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.
Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.
Привод трехходового клапана
Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач
Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.
Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.
Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.
Как работает трехходовой клапан в системе отопления
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
- Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
- С постоянным гидравлическим режимом.
- С переменным.
Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.
Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.
Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.
Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.
По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.
Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.
Виды трехходовых клапанов по принципу работы
- По принципу действия этот вид делится на два подвида:
- Смесительные.
- Разделительные.
Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.
Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.
Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.
По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.
Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.
- Современный трехходовой кран делится на два типа по способу управления:
- Ручной.
- Электрический.
Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.
Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
Устройство и принцип работы трехходового клапана
Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.
Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину
Важно понимать, что при этом общая интенсивность потока остается неизменной
В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:
Смесительный трехходовой клапан
Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.
Разделительный трехходовой клапан
Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.
Переключающий трехходовой клапан
Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.
На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.
Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.
Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.
Конструктивно он может быть:
- шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
- цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
- конусным – позволяет уменьшить габариты клапана.
Клапан должен быть оборудован надежной системой привода, которая может быть:
- Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
- Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
- Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.
Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.
Устройство и принцип действия трехходового клапана в системе отопления
Чтобы вам было проще понять принцип действия, предлагаю рассмотреть эту схему:
Конструкция трехходового клапана в разрезе.
Когда нужно добиться определённой температуры, шток поднимается, открывая проток. Это напоминает принцип действия перекрывных кранов. А сам механизм называется седельным. Вместо штока иногда используют шар или вращающийся сектор. Точно так же, как в обычных шаровых кранах. Этот механизм называется поворотным. На схеме их можно изобразить следующим образом:
О том, что именно управляет штоком или шаром, я расскажу чуть позже. Пока давайте разберём каждый вид. Начнём со смесительных клапанов:
Как видите, слева входит горячая вода, а снизу холодная. Шток при необходимости поднимается, позволяя смешивать два потока.
А так выглядит работа разделительного клапана. Здесь наоборот справа заходит горячая вода, а выходить может влево или вниз. Если температура нормальная, шток поднимается. Если требуется более высокая температура, шток опускается, отправляя горячую воду вниз. То есть в обратку.
Из инструкции к клапану типа VMR от Mut International.
Обычно термосмесительные и разделительные клапаны полностью не перекрываются. А вот переключающие, как вы можете увидеть, закрывают один из патрубков, а другой открывают. При этом смешивания или разделения не происходит.
Типичный трехходовой клапан в разрезе.
За что отвечает трехходовый клапан с терморегулятором
Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.
Устройство
По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.
- Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
- Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
- Один клапан, через который в трехходовой клапан попадает горячая вода.
- Второй клапан, через который в устройство попадает холодная вода.
- Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
- Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
- Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.
Принцип работы
Существует два вида конструкционного исполнения:
- седельный;
- поворотный.
От того, какой вид конструкции стоит на приборе зависит и принцип работы.
- Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.
Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».
- Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.
Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.
Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.
Виды приводов клапана
Типы приводов клапанов:
- Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.
Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.
- Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.
Трехходовые термостатические смесительные клапаны:
- Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
- Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.
