Трубы для дренажа участка: дренажные элементы с перфорацией, особенности, монтаж

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

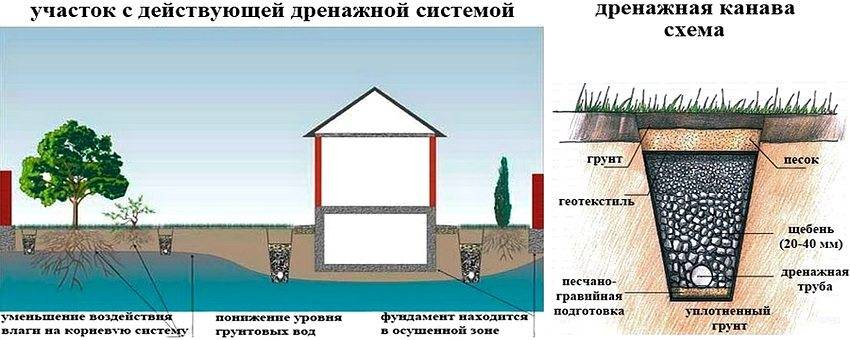

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

повышенная влажность грунта;
формирование плесени;
затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
формирование мерзлоты;
появление луж на мощеных покрытиях;
образование наледи на пешеходных дорожках;
загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

асбестоцементными;
керамическими;
пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

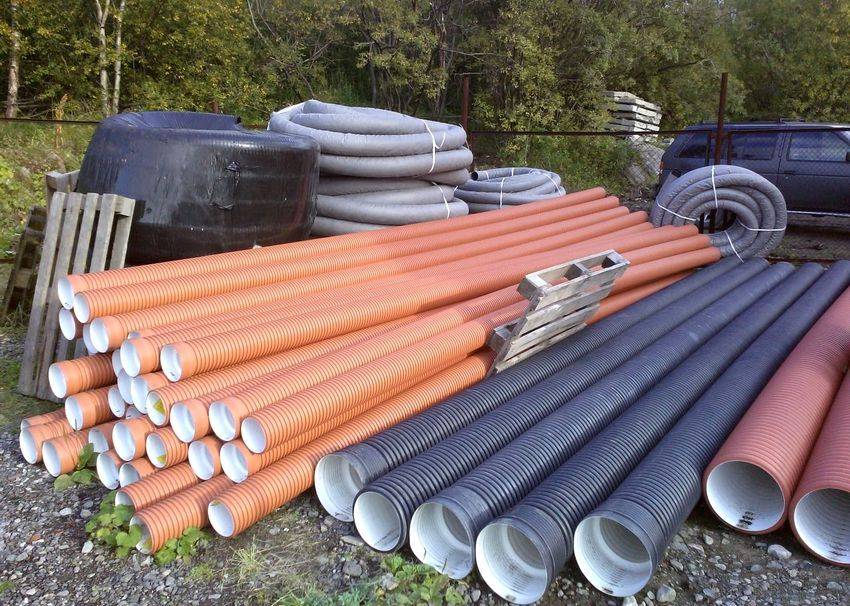

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала	Цена, руб./пог.м
Асбестоцемент	258,2
Керамика	650
Пластик	237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

Длительные сроки службы.
Высокий показатель прочности.
Полная неуязвимость перед коррозией.
Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

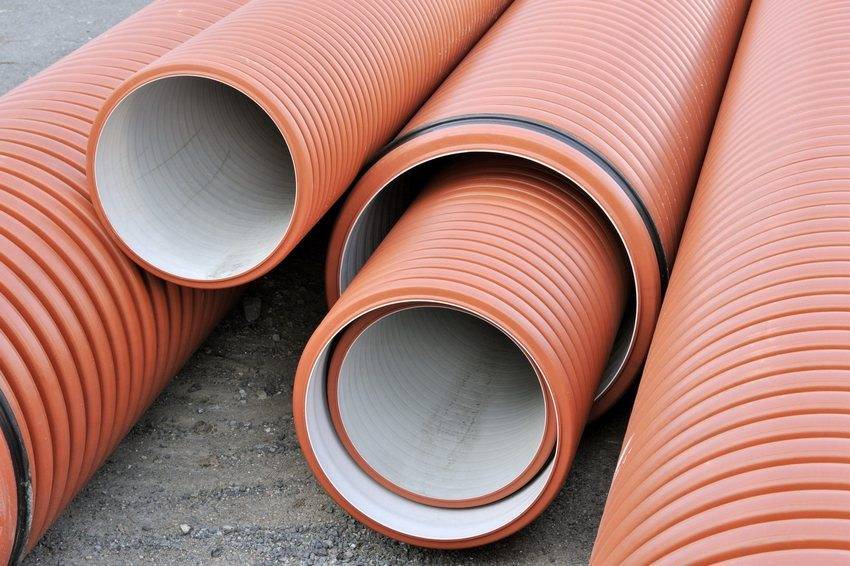

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

Ассортимент пластиковых труб включает несколько категорий изделий:

поливинилхлоридные;
полиэтиленовые;
полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Полипропиленовые трубы

Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:

Длительный эксплуатационный период и высокая устойчивость.
Возможность работы в условиях высоких нагрузок и сильного напора в системе.
Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
Низкая степень засорения и заиливания.
Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
Идеальное соотношение цены и качества.

Особенности дренажных гофрированных труб с геотканью

Основным преимуществом геотекстиля можно назвать его совместимость с любым типом труб, независимо от материала изготовления. Этот материал паропроницаем, что создает дополнительный воздухообмен и предотвращает развитие плесени и грибка. Сам по себе геотекстиль не впитывает влагу, а лишь помогает перенаправить ее к дренажной трубе. Он устойчив к живым микроорганизмам, содержащимся в почве и совершенно не интересен грызунам. Это способствует долгому сроку службы, практически равному долговечности пластиковых и полипропиленовых труб.

Стоит отметить, что при использовании геотекстиля срок между чистками дренажа возрастает в 4-6 раз.

Геотекстиль необходимо укладывать в траншею перед подсыпкой и прокладкой дренажа

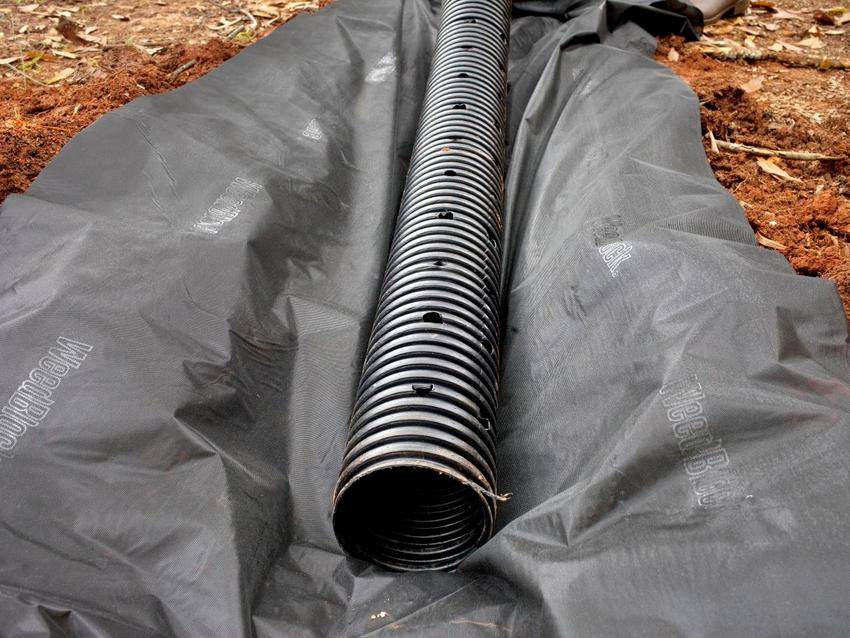

Гофрированные дренажные трубы с геотканью

Чтобы защитить перфорированные элементы дренов от засора широко используют геоткань. При ее наличии становится возможным монтаж дренажной системы на песчаной и суглинистой почве.

Плотность используемой геоткани зависит от назначения дренажа. Возле частного дома может использоваться геотекстиль, имеющий плотность до 200 г/кв.м, хотя при желании можно приобрести более плотный материал (до 600 г/кв.м).

Оплетка из геоткани позволяет:

Усилить основание;
Защитить поверхность от возможного повреждения;
Повысить качество дренажа;
Отфильтровать примеси, присутствующие в грунтовых водах.

Геоткань имеет различную плотность

Какими должны быть трубы

Применяют дренажные трубы с полной либо частичной перфорацией. При полной перфорированности вся поверхность имеет дырочки, расположенные по окружности на равном удалении. Изделия с частичной перфорацией водопроницаемы только сверху, в них имеется только 3 ряда дырочек. Чтобы система отвода вод была эффективной необходимо грамотно составить проект и выбрать оптимальный вид трубы для дренажа.

На участках, где грунтовые воды подходят высоко к фундаменту, обязательно сооружают системы для их отвода. Трубы для дренажной системы располагают ниже, чем промерзает грунт. Их диаметр определяется в соответствии с индивидуальными параметрами участка.

Используемые изделия должны удовлетворять следующим требованиям:

обеспечивают беспрепятственный ток воды;
имеют высокую механическую прочность;
внутренняя поверхность с максимальным показателем скольжения и гладкости;
при большом потоке способны выдержать значительное давление внутри;
способны выдерживать большие перепады температур.

Помимо внутреннего давления, дренажный трубопровод не должен прогибаться от напора грунта, его сезонных смещений. Когда изделия изготовлены из материала, который плохо выдерживает низкие температуры, используют утеплительные технологии.

Утепленная дренажная труба

Для минимизации внутреннего давления вместе с отводящими элементами в земле монтируется система ливнеотвода, ее называют поверхностной. Она входит в общую дренажную сеть, отводит воду, поступающую из осадков.

Дренажная система состоит из соединенных между собой труб с отверстиями, водоотводящих траншей, колодцев, соединительных фитингов и дополнительных элементов. Через отверстия в трубах вода собирается и отводится.

Что собой представляет и для чего она нужна

Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.

Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:

если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
если трескаются и проседают стены дома;
если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
на глинистых участках;
если участок находится на склоне или в низине.

Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым).Ливневая канализация – обычно выполняется открытой.

В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.

Что нужно учесть при монтаже дренажной системы

Устройство водоотводящих сетей производят после окончания строительства основных объектов. Но в некоторых случаях монтировать ее можно и нужно на этапе подготовительных работ:

Участок пологий без минимального наклона. Грунтовые воды будут скапливаться в большом количестве.
Уровень нахождения грунтовых вод составляет менее 150 см до поверхности земли.
Основная толща грунта состоит из суглинистых пород и глины, которые плохо пропускают влагу.
Земельный надел находится в регионе, где по статистике уровень осадков выше нормы.

В проектировке обязательно учитывают глубину устройства фундамента основных объектов на участке.

Отвод воды от фундамента с помощью дренажной трубы

Когда вокруг фундаментов строений находится бетонная отмостка, на участке много асфальтовых дорожек, естественная циркуляция воды нарушается. В этом случае обязательно монтируют ливневую систему, соединенную с дренажной.

Подбираем лучшее для дренажной системы

Грамотно обустроенный дренаж иногда является настоящим спасением для земельного участка. Какие варианты систем можно подобрать?

Выбор дренажных труб – это довольно ответственное дело, которое будет влиять на качество работы системы. Все трубы (лучше всего брать пластиковые) должны отличаться долговечностью, прочностью, приемлемой стоимостью, простым монтажом. Сроки службы труб из пластика составляют обычно не меньше пятидесяти лет. Если брать более дешевые, то такую систему придется скоро менять.

Выбор дренажных труб осуществляется в зависимости от типа грунта, который разделяется на четыре вида: песчаный, суглинок, глинистый, щебеночный. Для щебеночных почв отлично подходят трубы из пластика с перфорацией, но без фильтрующего материала. Для песчаных почв подбирается труба, которая защищена от попадания песка в систему и с фильтром из геотекстиля. Монтаж дренажной системы может занимать разное количество времени, все зависит от объемов работы. Для глинистой почвы подходят трубы с фильтром из кокосового волокна, для суглинка – с геотекстилем, который выполняет роль фильтрующего материала.

При определении, какие трубы лучше, обращайте внимание и на материал их изготовления, чаще всего это пластик, который отличается многими достоинствами. Большое значение имеет и тип фильтрующего материала, который позволяет защитить трубы для дренажа от засоров, попадания внутрь частиц почвы, песка

Особенности выбора материала для дренажа грунтовых вод

Дренаж грунтовых вод имеет большую важность для участков, которые находятся в местах близкого протекания грунтовых вод. Но для того чтобы такая система была эффективной и надежной, очень важно, чтобы труба для дренажа грунтовых вод была подобрана правильно

Нужно учитывать, что трубы для такой системы могут иметь полную или частичную перфорацию.

Полная перфорация – это когда отверстия на трубе располагаются по всей окружности трубы и диаметр их составляет 1,3 миллиметра. При этом в одном сечении располагается шесть и более отверстий (в зависимости от конкретной задачи).

Труба для дренажа с полной перфорацией

Что касается частичной перфорации, то в таком случае количество отверстий в одном сечении составляет три штуки, при этом располагаются они между ребрами жесткости, что защищает их от попадания мусора и грязи.

Дренажная труба с частичной перфорацией

Выбирать конкретный тип труб нужно опять же, исходя из особенностей конкретной системы, поэтому перед тем как закупать материал, нужно тщательно все просчитать и продумать.

Обслуживание дренажной системы

Чтобы система осушения почвы функционировала долго и исправно она требует регулярного обслуживания:

Обычный уход предполагает периодическую чистку колодцев. Частота этой процедуры зависит от условий, в которых эксплуатируется система.
Прочистка дренажа механическим способом. Прочистка поверхностной системы дренажа не представляет особой сложности и может быть произведена самостоятельно. В случае с глубинным дренажом дело обстоит сложнее – потребуется специальная пневматическая установка, имеющую насадки для удаления отложений и дробления крупных элементов. Подобную очистку рекомендуется производить 1 раз в 3 года.
Гидродинамическая прочистка дренажа. Этот способ заключается в промывке труб смесью воздуха и воды, подаваемых под давлением. Смесь подается попеременно сначала в один конец трубы, находящийся в дренажном колодце, затем второй, который выводится на поверхность на этапе монтажа дренажной системы. Промывка производится насосом и компрессором, подающим воздух под высоким давлением. Под действием смеси отложения дробятся и вымываются наружу. Периодичность гидродинамической очистки 1 раз в 10 лет.

Экономия на очистке может повлечь за собой нарушение функционирования системы и необходимость замены некоторых элементов, что в конечном итоге приведет к дополнительным затратам на материалы и проведение работ. Грамотная эксплуатация поможет поддержать систему в рабочем состоянии и продлит срок ее службы.

Источник

Самостоятельная укладка дренажных труб

Подземные воды, скопившиеся в большом количестве, могут стать причиной разрушения строений, возведенных на участке. Результатом их воздействия может стать несвоевременная усадка дома, перекос крыши, дверей и стен. Повышенный уровень влажности негативно влияет на здоровье жильцов. Монтаж самой простой дренажной системы позволит избежать всех перечисленных проблем.

Процесс работы выглядит следующим образом:

Вначале выполняют подготовку канавы. Для этого на участке отмечают места прохождения труб и расположение коллекторного колодца. В процессе копки траншей обязательно контролируется уклон в сторону водоприемника, чтобы потом уклон дренажной трубы был в правильном направлении. В готовой траншее обустраивают дно, создавая амортизационную подушку из песка и щебня. Затем укладывают отдельно геотекстиль и дрены или одни дрены в геотекстильной оплетке.
На следующем этапе выполняют сборку системы. Трубы и соединительные элементы укладывают в канаву и последовательно соединяют. По окончании монтажных работ проверяют уклон, используя строительный шнур или обычную веревку. В местах поворота системы монтируют смотровые колодцы. Для соединения отдельных элементов дренажа применяют специальный клеевой состав, тепловую сварку или компрессорные фитинги и муфты. В любом случае соединение должно быть полностью герметичным.
В завершении выполняют обратную засыпку грунтом. Проверив работоспособность системы, можно приступать к засыпке труб землей, щебнем и песком. Первым слоем поверх трубы насыпают щебенку, затем небольшой слой песка и завершают засыпку грунтом немного выше уровня земли.

Виды дренажных систем

Существует два варианта дренажных систем:

Глубинные (закрытые). Для них применяются перфорированные трубы. Главным назначением данных систем является отведение излишка грунтовых вод с целью защиты фундамента.
Поверхностные (открытые). Данный вариант более прост, им пользуются для отведения воды, появившейся в результате осадков. Трубы в этом случае обычно не используют, а просто выкапывают траншеи или канавы.

В процессе создания закрытой системы используются:

колодцы для сетей;
фитинги для сбора элементов;
перфорированные трубы, из которых собирается водоотводящая сеть;
дополнительные элементы (например, препятствующие заиливанию фильтры, часто применяют геотекстиль и щебень для засыпки труб).

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

V – требуемый объем щебня, куб. м;
L – Длина траншей, м;
H – Высота слоя, обычно равна 0,5м;
W – Ширина траншеи, обычно тоже 0,5м.

Особенности продукции для дренажа различных фирм

Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.

При выборе дренажных труб следует изучить предложения ведущих производителей

Дренажные трубы «Перфокор»

Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.

Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.

«Перфокор» – дрены неизменно высокого качества

Продукция «Корсис»

Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.

Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.

Трубы «Корсис» могут иметь большой диаметр

Изделия «Прагма»

В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.

Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.

«Прагма» отвечают европейским и российским стандартам

Трубы «Софтрок»

Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.

Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля

Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог

м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.

Дрены «Софтрок» – многокомпонентная система

Дрены «Uponor»

Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.

Фасонные изделия позволят сформировать дренаж нужной конфигурации

Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.

Видео описание монтажа дренажной системы

Подробнее о дренажных системах и правилах их монтажа смотрите на видео: В кольцевых системах удаленность верхних частей траншей от фундамента или стен дома должна быть не менее 3 м. Бетонная отмостка вокруг стен здания – не уже 1 м.

При проведении расчетов сначала планируется самая нижняя точка системы, где будет происходить сброс воды. Отталкиваясь от полученной величины, определяют глубину прокладывания верхней части канала. Измеряют удаленность самой верхней точки от нижней и задают уклон в 1%.

Верхняя точка, как правило, располагается на уровне угла строения, а нижняя в месте установки коллекторного колодца.

Для систем, где невозможно установить колодец на нужной глубине, рекомендовано применение дренажных насосов, которые будут принудительно откачивать поступающую воду.

Схема дренажной системы с насосом

Применение труб в системах кондиционирования

Изделия имеют расширенное использование, они активно применяются в системах кондиционирования для вывода конденсата, образуемого на внутренних частях кондиционеров. Отвод влаги происходит в канализационную сеть либо на улицу. При этом соединение с канализацией позволяет получить полностью автономную систему.

В таких системах применяются пластиковые изделия, отличающиеся влагостойкостью, прочностью, высокой пропускной способностью. Поверхность их может быть гладкой либо гофрированной. Первые имеют невысокую стоимость, но требуют соединительные элементы на поворотах. Гофрированные трубы эластичнее и проще в сборке.

Особенности выбора трубы в канаву на заезд

Очень важно правильно подобрать вид трубной продукции. При этом нужно опираться на то, какую нагрузку изделие сможет выдержать

Существует несколько вариантов, с каждым из которых следует ознакомиться:

бетон;
железобетонная дренажная система;
гофрированная пластиковая конструкция;
стальная дренажная система;
пластиковые изделия.

У бетонного изделия есть недостаток – со временем оно начинает разрушаться. Переезды с железобетонными трубами долговечны, надежны, однако требуется строгое соблюдение технологии монтажа. Одно из основных преимуществ – большой размер, а соответственно, и значительная пропускная способность.

Прежде чем создавать сооружение из железобетона, необходимо уложить песчаную подушку. Ее верхний слой желательно сделать из щебня и песка.

В данном случае минимизируется риск того, что сооружение под влиянием силы тяжести сломается. Основной недостаток железобетона – трудоемкий монтаж.

Дренажная конструкция из этого материала пользуется немалой популярностью, из ее недостатков нужно отметить большой вес и высокую цену.

Гофрированные пластиковые трубы для канавы имеют небольшой вес, доступную цену, они надежны, устойчивы к деформациям и ржавчине. У них высокая пропускная способность, они легко устанавливаются, они безопасны и способны выдержать значительный вес.

Также они отличаются большой кольцевой жесткостью. Для установки не придется потратить большую сумму денег, по той причине, что для этого не потребуется вспомогательное оборудование. Работу можно выполнить самостоятельно.

Трубы «Корсис»

Изделия используются при обустройстве ливнестока и безнапорной канализации. Процесс изготовления осуществляется с использованием высококачественного полиэтилена в строгом соответствии с определенными стандартами. Также имеют двойную стенку, при этом все модели имеют черную гофру снаружи, а внутри гладкая оболочка может быть белого или желтого цвета.

Соединение в систему выполняется с использованием фасонных компонентов «Корсис». При этом на изделиях большого диаметра уже приварены раструбы, поэтому для сборки необходимо подобрать лишь уплотнительное кольцо. При соединении труб небольшого диаметра используется муфта «Корсис» и два резиновых кольцевых уплотнителя.

Большая часть труб для дренирования «Корсис» производится группой «ПОЛИПЛАСТИК», предприятия которой расположены на территории России, Казахстана, Украины и Белоруссии.
