Трубы для канализации диаметры

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

Назначение оцинкованных защитных кожухов

Достоинства металлических деталей сточной системы

• Долговечность. Эксплуатационный срок чугуна составляет не
  менее 60 лет.
• Прочность. Такими элементами можно соорудить стояк любого
  размера.
• Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

Особенности рыжих канализационных труб

Отличия труб по цветам относятся только к пластиковым изделиям. Остальные же обычно имеют стандартный оттенок корпуса. Подобная классификация разработана для того, чтобы покупателям и продавцам было легче ориентироваться при выборе элементов для канализации.

Использование серых ПВХ труб во внешней канализации – это большая ошибка. Оранжевые – имеют массу особенностей, которые необходимы для нормальной работы в таких условиях.

Основные особенности оранжевых труб:

1. Более внушительная толщина стенки, что увеличивает стойкость к линейным нагрузкам, изменению давления, перепадам температуры.
2. Стандартный диаметр таких труб начинается от 200 мм, в то время как тот же размер внутренней конструкции может быть от 32 и 50 мм.
3. Большая часть оранжевых труб снабжена раструбом для облегчения процесса установки.

Помимо этого, канализационная труба оранжевого цвета обладает рядом других особенностей и преимуществ, но все они уже зависят не от места установки, а от используемого материала. Как уже было сказано, разделение по цвету присуще только пластиковым изделиям.

К пластикам, используемым для изготовления канализационных элементов, относится поливинилхлорид, полиэтилен и полипропилен. Более распространен, конечно, первый материал.

У него есть большой список преимуществ:

1. Совершенно не боится коррозии, она свойственна только металлам.
2. Стенки труб из ПВХ очень гладкие, что предотвращает вероятность засоров.
3. Благодаря предыдущему преимуществу, внутри таких труб нет среды для быстрого размножения бактерий.
4. Они не боятся большого ряда агрессивных химических веществ, что облегчает эксплуатацию и уход, а также позволяет устанавливать их на мелких и средних предприятиях.
5. ПВХ – универсальное сырье, из которого можно создать много различных видов канализационных труб и дополнительных элементов к ним.
6. Трубы окрашивается в массе, а это значит, что цвет не поблекнет и краска не облезет.
7. Довольно продолжительный срок службы.
8. Легкий вес, что значительно упрощает установку и транспортировку.
9. Сравнительно низкая цена.

Из недостатков такого материала можно выделить плохую устойчивость к отрицательной температуре. При установке труб нужно тщательно их утеплять. Это не относится к полипропилену или полиэтилену. Такие материалы отлично приспособлены к морозам.

Канализационные пластиковые трубы наружного применения

В отличие от внутренних, наружные канализационные трубы ПВХ размеры обретают гораздо внушительнее. Факторы воздействия на такие трубы совершенно иные: это перепад температуры, грунтовое давление, большие нагрузки, химически агрессивная среда. Материалы для проведения уличной магистрали производят из непластифицированного поливинилхлорида, устойчивого к маслам, растворителям и кислотам. Такие пластиковые канализационные системы отвечают всем техническим требованиям, поэтому могут обеспечить пятидесятилетний срок эксплуатации.

Размеры наружной канализации четко не нормированы, есть рекомендации касательно диаметра трубопровода, который должен быть равным показателю внешней магистрали.

Диаметральные размеры канализационных труб могут достигать до 1,2 м при толщине стенки 37 мм. Их прокладывают вглубь грунта на 2 — 8 м, исходя из класса жесткости материала. Способность сети выдерживать давление до 16 бар позволило пластиковому трубопроводу прийти на смену чугунному.

Размеры востребованных канализационных труб ПВХ для наружной прокладки представлены в таблице №4.

Таблица 4

Dн, мм	b, мм	Длина, м		Dн, мм	b, мм	Длина, м
110	3,21	0,56	250	6,21	1,2
1	2
2	3
3	4
4	6,13
6,06	315	7,71	1,2
160	4,0	1	2
1,2	3
2	6,14
3	400	9,81	1,2
4	2
6,08	3
200	4,91	1,2	6,15
2	500	12,31	3
3	6,16
4	600	19,31	3
6,09	6,17

Самое важное, что у ПВХ труб для канализации размеры остаются неизменными с течением времени. Низкая теплопроводность и гладкая поверхность не позволяют застывать стокам, заиливая трубопровод

Правильный выбор способа сборки, а так же диаметра из широкого ассортимента размеров пластиковых составляющих обеспечит надежную работу ПВХ канализации с отличными характеристиками.

Диаметры: виды, и от чего зависят

Мы рассмотрели материалы современных канализационных элементов, переходим теперь к основным расчетным характеристикам трубопровода:

Внутренний диаметр — от него отталкиваются все остальные параметры

Важность его нельзя переоценить — от внутреннего диаметра зависит проходная мощность канализационной трубы;
Диаметр условного хода — в документации и маркировке помечается Dy или Ду. Этот показатель указывает, какая номинальная пропускная способность трубопровода

Единица измерения — миллиметр и его округленное значение;
Номинальный диаметр — метят как Dn или Дн;
Наружный диаметр;
Толщина стенки.

Диаметр труб для канализационных систем

Канализационная система состоит из труб, внутренний диаметр которых варьируется от 25 мм до 1,1 м, трубы разного внутреннего диаметра имеют разное предназначение. Выделяют две разновидности труб по диаметру: для внутреннего использования и наружного.

Трубы первой из названных категорий имеют внутренний диаметр от 25 мм до 11 см, второй — от 15 см до 1,1 м.

Трубы меньшего диаметра (2,5 см) устанавливают для отвода воды из стиральных и посудомоечных машин. Для ванной, душа и раковин необходимы трубы, внутренний диаметр которых составляет 3-5 см.

Для совмещенного слива в ванной комнате, например, для раковины, душа и стиральной машины, устанавливают диаметром 5 см. Диаметр для отдельных стояков составляет 7-9 см, а для унитаза и центрального стояка — 10 — 11 см.

Трубы, которые проложены снаружи помещений, называют наружными. Их диаметр в несколько раз превышает диаметр внутренних труб. Его также определяют исходя из того, для чего она предназначена. Диаметр, отводящей нечистоты от дома к общей канализации должен быть не менее 15 см, если в доме есть баня — 20 см, если бассейн — 30 см.

Диаметр труб, которые используют для строительства городских канализационных систем может достигать 1,1 м.

Как подобрать нужный диаметр

Кроме алгоритма подбора диаметра, стоит упомянуть и другие тонкости прокладки канализации.

• Горизонтальная канализационная труба диаметр не может иметь больший, чем стояк, в который она сливает сточные воды; вообще, любые сужения по току воды — это потенциальные места засоров.
• Все горизонтальные соединения монтируются только косыми тройниками и уголками. Прямые углы допустимы лишь при стыковке горизонтального участка со стояком. Это правило позволяет избежать проблем при прочистке канализации.
• На всех поворотах канализации в обязательном порядке ставятся ревизии — отверстия для прочистки, оснащенные крышками. Исключение можно сделать для тех случаев, когда рядом расположен, например, тройник для подключения умывальника — при необходимости функцию ревизии выполнит он.

• В стояках многоэтажных домов ревизии устанавливаются через каждые три этажа. В глухих горизонтальных участках длиной больше 12 метров ревизия тоже будет не лишней.
• канализационный стояк должен быть открыт сверху. Это нужно для подсоса воздуха: мы же не хотим, чтобы разрежение при смыве на нижних этажах всосало водяной затвор из унитаза верхнего, так ведь? Ароматы без водяного затвора быстро заполнят всю квартиру.
• Желательный уклон горизонтальной канализационной трубы — от 1 до 2 сантиметров по вертикали на метр по горизонтали. Если больше — вода при стоке будет громче шуметь, да и заиливаться начнет сильнее. Меньше — вода станет уходить непозволительно медленно.

• Если канализация закладывается под стяжку, ее желательно обмотать рулонной теплоизоляцией: шум воды в ней будет досаждать куда меньше.
• Пластиковые канализационные трубы диаметры 40 — 300 миллиметров прекрасно режутся как ножовкой, так и болгаркой. При этом срез получается очень ровным и без заусенцев. После того, как отрезан нужный кусок, с трубы снимают фаску.
• Крепить канализацию нужно через каждые 10 ее диаметров.
• Пластиковые трубы канализационные диаметры 40 — 300 миллиметров при монтаже нуждаются в том, чтобы им оставляли место для теплового расширения. Вставив трубу в раструб предыдущей, задвигайте ее не до упора: лучше оставить около полусантиметра. Тогда при длительном сливе горячей воды нет риска, что стоящие впритык трубы будут повреждены.
• Контруклоны недопустимы. Вся канализация монтируется так, чтобы раструбы были направлены навстречу току воды.

Не пренебрегайте этими несложными советами при монтаже канализационных труб — и она не создаст вам проблем в обозримом будущем.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

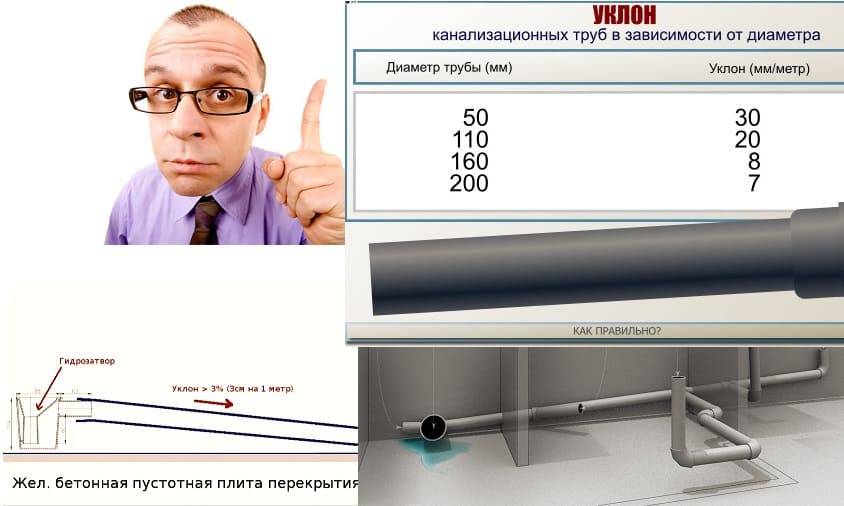

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Предназначение труб разного диаметра

Диаметры канализационных труб в определенном участке системы зависят от нескольких параметров: это и предназначение каждой отдельной трубы, место ее установки, уровень ежедневной нагрузки, используемый материал и т.д.

Трубы диаметром в 32 мм не сильно распространены в рамках одной системы стоков. При помощи их к единой системе присоединяются стиральные и посудомоечные машины. Производством таких труб чаще всего занимаются сами фирмы, выпускающие подобную технику.

Трубы диаметром в 50 мм применяются для установки сливов раковин, стиральных и посудомоечных машин, реже душевых кабин и ванн. Больше всего они устанавливаются на кухне. В этом участке системы в канализацию сливается сравнительно небольшое количество сточных вод, а значит, и минимальный диаметр отлично справится с возложенной работой.

Небольшая проходимость трубы вносит свои коррективы и при выборе ее материала. В последнее время все чаще применяются различные полимеры. У подобных изделий более гладкие внутренние стенки, а значит, на них не будут в быстром темпе скапливаться различные отложения, такие как жир и мыло.

  Трубы диаметром в 75 мм используются только для монтажа определенных видов душевых кабин и ванн. Все же подобные размеры встречаются довольно редко, так что диаметр в 75 мм сложно назвать стандартным в классическом понимании.

При выборе материала трубы опять же большую роль играет ее сравнительно небольшая пропускная способность. Здесь все так же нужны трубы с идеально гладкой внутренней поверхностью.

Трубы диаметром в 100–110 мм считаются стандартными при установке унитазов. В этом участке системы труб должны быть приспособлены к резкому увеличению и уменьшению давления, а также к большому потоку воды и твердых стоков. Применение труб меньшего диаметра может привести к постоянным засорам, а также уменьшению скорости стока.

В домах старого типа чаще всего к унитазу все еще присоединены трубы из чугуна или других сплавов металла. В современных условиях применяется пластик, а также гофрированные трубы. Диаметр в 100 мм применяется и для центрального стояка внутренней канализации.

Как уже можно понять, небольшие диаметры обычно применяются только при установке труб во внутренней канализации, т.е. той части системы, которая проходит в здании. Здесь через трубы проходит сравнительно небольшой поток сточных вод, так что маленький диаметр – это оптимальный вариант.

Применение труб большего размера нецелесообразно ввиду их большей стоимости. С возложенными задачами отлично справятся и небольшие диаметры канализационных труб. Трубы в этом участке обычно изготавливают из различных полимеров, а во внешней системе выбор гораздо больше.

Трубы диаметром в 150-400 мм используются для создания внешнего участка канализационной системы, применяемой в хозяйственно-бытовых целях. Простыми словами, такие изделия используются в частных и многоквартирных домах. Они присоединяются к внутреннему участку стоков и направляют отходы дальше по системе. В случае автономной канализации сточная вода уходит в септик или выгребную яму.

  Здесь уже более обширный выбор материалов. Во внутренней канализации чаще применяется поливинилхлорид, а здесь — все типы полимеров, также чугун, бетон и асбестобетон. Выбор материала зависит от постоянной нагрузки. Причем здесь уже учитывается не только сам поток стоков, но и внешние факторы.

Такие трубы устанавливаются в землю, а значит, вес грунта будет на них постоянно давить. В случае с автономной канализацией довольно часто используются различные насосы для очистки емкости сбора отходов. В данном участке системы давление на трубы в определенное время будет резко падать и также стремительно увеличиваться, что обуславливает выбор труб из более прочных материалов.

Трубы диаметром в 350 и более мм используются для создания системы стоков на различных предприятиях и заводах. Большую роль при выборе каждого отдельного изделия играет не только пропускная способность, но и устойчивость к различным химических веществам и перепадам температуры. Помимо полимеров применяется керамика и чугун. На нефтеперерабатывающих и химических заводах они даже предпочтительней.
