Трубы ПНД

Производство труб из полиэтилена

Разработано несколько технологий, которые в зависимости от ряда факторов используются при производстве деталей из этого материала.

Выделяют следующие способы:

1. Суспензионный, при котором полимеризация мономерного сырья происходит в дисперсионной среде (стандартно используется вода). При этом образуется суспензия с размером отдельных частиц в диапазоне 50-150 нм.
2. Растворный. Во многом он напоминает предыдущий способ производства, но для полимеризации используется органический раствор.
3. Газофазная технология. Для нее характерно наличие газовой фазы мономера.

При всех 3 способах можно получить прочный и качественный материал, характеризующийся сильными связями между молекулами. Но некоторые показатели ПНД будут различаться в зависимости от выбранной технологии производства. Хотя для конечного потребителя более важную роль играет то, что все 3 способа позволяют получить трубы разного сечения и с необходимой толщиной стенок.

Соотношение показателей

Имеет значение и соотношение между этими 2 показателями. То, какие диаметры будут выбраны, зависит от особенностей проекта.

Летний или зимний водопровод?

В зависимости от цикличности использования существуют два варианта водопровода:

— круглый год (зима);

— сезонная (летом).

Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.

Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.

Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.

Самая простая летняя система водоснабжения

Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.

Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.

Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.

Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места  на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.

Подключение поливочных шлангов пластиковыми фитингами

Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.

Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.

Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.

Водопровод на даче своими руками видео

Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.

Открытая система из пластиковых труб

Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.

— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.

— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.

 Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы

Основные технические характеристики

Технические характеристики полиэтилена низкого давления:

• плотность – 0,94-0,95 г/см³;
• предел прочности при растяжении составляет 100—170 кгс/см²;
• температура плавления ПНД – 130-135°С;
• твёрдость по Бринеллю – 1,4-2,5 кгс/мм².

Виды ПНД труб: сортамент

Назначение ПНД труб:

• для водопроводов холодной воды. В жилых помещениях голубые или полосатые трубки не применяют, зато для прокладки сетей под землей и разводки в подвалах изделия из ПНД просто идеальны. Коммуникации небольших диаметров чаще монтируют с фитингами, больших внешних диаметров – при помощи сварки терморезисторными муфтами. Чаще используют гладкие конструкции;
• для сточной канализации. Для безнапорной канализации применяют раструбные изделия. Монтаж происходит путем вставки элемента в раструб предыдущего. Герметизация происходит с помощью резиновых уплотнений. Для напорной канализации используют обычные черные трубы технического назначения. Соединяют их с помощью фитингов или сварки. При большой глубине залегания коммуникаций используют двухслойную гофру с раструбами;
• для дренажных систем применяют зеленые перфорированные конструкции с раструбом. Часто используют гофру;
• в качестве обсадных труб. Конструкции из ПНД устанавливают в пробуренную скважину для укрепления стенок колодца. Глубина залегания водоносного слоя может составлять до 50 м. В колодец опускают насос для забора воды. Единственное ограничение для применения изделий из ПНД – опасность оползней и сейсмическая опасность;
• для канализационных систем и для разводки в зданиях электрических кабелей, линий связи и интернета применяют обычные гладкие или гофрированные технические черные или красные трубы;
• для промышленных технологических сетей применяют гладкие и гофрированные черные трубы технического назначения.

Для трубопроводов применяют следующие марки ПНД: ПЭ-100, ПЭ-80, ПЭ-63. Допустимые давления соответственно 1,25 МПа, 1,6 МПА, 1,0 МПа.

Типоразмеры и диаметры

Гладкие изделия из полиэтилена низкого давления в соответствии с ГОСТ 18599-2001 выпускаются с наружными диаметрами от 10 до 2000 мм. Толщина стенки варьируется от 2 мм до 95,5 мм. Точные характеристики наиболее популярных размеров представлены в таблице:

Таблица размеров труб ПНД

⌀, мм	SDR 21	SDR 17,6	SDR 17	SDR 13,6	SDR 11	SDR 9	SDR 7,4
ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80	ПЭ-80
ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100	ПЭ-100
Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг	Толщ. стенки, мм	Вес, кг
16											2,0	0,09	2,3	0,102
20									2,0	0,116	2,3	0,132	3,0	0,162
25							2,0	0,148	2,3	0,169	2,8	0,198	3,5	0,240
32					2,0	0,193	2,4	0,229	3,0	0,277	3,6	0,325	4,4	0,385
40	2,0	0,244	2,3	0,281	2,4	0,292	3,0	0,353	3,7	0,427	4,5	0,507	5,5	0,600
50	2,4	0,369	2,9	0,436	3,0	0,449	3,7	0,545	4,6	0,663	5,6	0,786	6,9	0,935
63	3,0	0,573	3,6	0,682	3,8	0,715	4,7	0,869	5,8	1,05	7,1	1,25	8,6	1,47
75	3,6	0,821	4,3	0,97	4,5	1,01	5,6	1,23	6,8	1,46	8,4	1,76	10,3	2,09
90	4,3	1,18	5,1	1,4	5,4	1,45	6,7	1,76	8,2	2,12	10,1	2,54	12,3	3,00
110	5,3	1,77	6,3	2,07	6,6	2,16	8,1	2,61	10,0	3,14	12,3	3,78	15,1	4,49
125	6,0	2,26	7,1	2,66	7,4	2,75	9,2	3,37	11,4	4,08	14,0	4,87	17,1	5,78
140	6,7	2,83	8,0	3,35	8,3	3,46	10,3	4,22	12,7	5,08	15,7	6,12	19,2	7,27
160	7,7	3,71	9,1	4,35	9,5	4,51	11,8	5,5	14,6	6,67	17,9	7,97	21,9	9,46

Изделия диаметром до 180 мм поставляются в бухтах и отрезках, более 180 мм – только в прямых отрезках длиной 6 и 12 м.

Коэффициент SDR труб

Коэффициент SDR (Standard Dimension Ratio) труб согласно ГОСТ 18599-2001 – это стандартное размерное отношение наружного диаметра к толщине стенки. SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и ее прочность.

Технологии монтажа трубопроводов из ПНД труб

Технология монтажа труб пнд типа, в первую очередь, зависит от области применения трубопровода. Ведь для канализации используют одни типы коммуникаций, а для водопровода – совершенно другие. Причем различие между ними кроется не только в размерном ряде, прочностных характеристиках и способах укладки в траншею или штробу.

Самое существенное отличие связано с технологией подготовки стыков и процессом последующей сварки или механической стыковки торцов.

Особенности монтажа водопровода

Сборка водопроводной сети на трубах из ПНД начинается с выбора соединительного фитинга.

Причем выбирать-то, собственно, и не из чего; существует всего два типа фитингов:

• Фитинг для механического крепления стыков
• Фитинг для сварного соединения стыков

Механические фитинги работают на «зажим» торца трубы в особом замке. Ну, а герметичность обеспечивается резиновыми прокладками. Воочию эту процедуру можно увидеть на приведенном ниже ролике.

Как видно из ролика, монтаж на механический фитинг можно выполнить даже без специального инструмента. Даже поджим трубы внешней гайкой фитинга выполняется вручную. Так что, механический монтаж труб пнд своими руками – это не вымысел, а реальность.

Сварные фитинги так просто не получаются. Для их применения нужно обрезать торцы соединяемых труб очень ровно. Далее, нужно очистить внутреннюю поверхность фитинга и внешнюю поверхность стыкуемых изделий. После чего трубы «закладываются» в муфту и соединительный элемент подключается к аппарату для диффузионной сварки. Видео процесса сварного монтажа труб ПНД смотрите ниже

Как видно из ролика, сварной монтаж выполняется немного сложнее. Причем сложность связана не с процедурой, а с необходимостью задействовать особый аппарат для диффузионной сварки пластика. На его шкале нужно выбрать определенный режим «прогрева», который зависит от типа конструкционного материала трубы и размера стыкуемых изделий. Впрочем, все эти режимы давно известны и собраны в особом справочнике.

В целом же, сварное соединение, несмотря на относительную сложность этого способа стыковки, будет работать лучше механического. Ведь вплавленные в муфту стыки будут держать давление не хуже, чем сама труба. А вот о резиновых прокладках механического фитинга такого сказать нельзя. Они обязательно «потекут».

Трубы из полиэтилена. Основные характеристики

Прежде, чем приступить к ремонтным работам, необходимо определиться с выбором типа труб. Ориентироваться следует на назначение трубопровода. Выпускается два вида труб из полиэтилена:

1. Полиэтиленовые трубы высокого давления (ПВД). Чем выше давление, при котором производится полиэтилен, тем более низкой становится плотность материала. Трубы ПВД не стоит выбирать для установки напорных водопроводов.
2. Полиэтиленовые трубы низкого давления (ПНД). Эта разновидность, напротив, отлично подходит для напорных коммуникаций. Её широко используют даже для установки магистральных трубопроводов.

Трубы ПНД обладают прочностью, аналогичной металлическим конструкциям, но при этом полиэтилен совершенно не подвергается коррозии и воздействию химических веществ. Стоит помнить, что полиэтиленовые трубы низкого давления теряют плотность при температуре выше 80°С. Это делает их непригодными для проведения трубопровода для горячей воды.

Трубы из полиэтилена не поддаются коррозии и служат долгое время

Материал для производства.

Иногда ПНД трубы называют полиэтиленовыми. Они протестированы на влияние воды с высокой температурой, разнообразных химических соединений и растворителей.

 Для систем с питьевой водой трубы используются синего цвета или с синими полосами.

Насколько они подходят для этой функции, можно увидеть в сертификате, там эта информация прописывается.

Трубы ПНД делают из полиэтилена.  Используют метод, суть которого заключается в непрерывном выдавливании расплавленной массы. Изначально сырье может поступать в специальное отделение в виде порошка или гранул.

Есть два основных вида работ по производству полиэтилена.

Высокое давление.При таком технологическом процессе на выходе получается материал с низкой плотностью. Он пластичный и мягкий, для труб не может быть использован. А вот для упаковки подойдет хорошо.

Низкое давление (20 атмосфер и 150 градусов тепла)На выходе полиэтилен уже обладает большой плотностью и прочностью. Из него трубы и производят.

Латунные соединительные элементы для полиэтиленовых труб

Пластиковые фитинги широко используется для подключения водопровода, однако могут применяться и латунные изделия. Латунные соединительные элементы обладают рядом преимуществ:

• Высокая коррозионная устойчивость (обеспечивается сплавом бронзы);
• Способность выдержать гидроудар;
• Более прочные и надежные;
• Привлекательный внешний вид.

Почему латунные детали не столь широко применяются? Вся причина в более высокой стоимости, которая делает латунные фитинги недоступными для некоторых категорий населения.

Латунные фитинги для ПНД труб

Если экономить на водопроводной системе вы не намерены, латунные фитинги – отличный выбор.

Монтаж соединительных элементов из латуни производить предельно просто. Достаточно следовать несложной инструкции, чтобы монтаж был выполнен за рекордно короткий срок:

1. Закрепить трубопровод с помощью латунного кольца.
2. Устанавливая латунные детали необходимо в обязательном порядке использовать втулку для препятствия уменьшения диаметра трубы.
3. Для закрепления соединения используется гайка и ключ.
4. Монтаж компрессионных фасонных изделий на этом завершен.

Если с установкой трубопровода и элементов к нему вы сталкиваетесь впервые, можно воспользоваться подробной видеоинструкцией по монтажу

На этапе подготовки важно определиться с материалом для водопровода. При выборе стоит исходить из желаемого ценового диапазона комплектующих (полиэтиленовые детали дешевле, а латунные, соответственно, дороже), а также предполагаемой нагрузкой на систему

Монтаж труб ПНД

Способы монтажа полиэтиленовой трубы низкого давления:

• Раструбное разъемное– используется, как правило, при монтаже канализации. Трубы оснащены специальными расширениями на конце (раструбами) монтаж проводится с помощью уплотнителей. Одна труба вставляется в раструб другой, обеспечивая тем самым герметичный стык.
• Фитинговое — используется в системах, работающих под минимальным давлением. Представляет собой зажимной фитинг, в него вставляется труба. При помощи затяжного усилия происходит крепление элементов между собой. Более надежное соединение, чем раструбное, хотя тоже относится к разъемным.
• Электросварное – соединение максимальной прочности, специальные фитинги свариваются с трубой аппаратом для сварки. Дает наибольшую прочность, которая необходима в напорных системах. Проводится с помощью сварочного аппарата.

https://youtube.com/watch?v=4wC36soTX8k

Плюсы изделия

Как любой продукт производства, данное изделие имеет определенные особенности, которые необходимо учитывать при выборе и установке оборудования. Для этого следует ознакомиться с основными его свойствами.

Характеристика труб пнд состоит как из положительных, так и из отрицательных свойств.

Во-первых, материал, из которого она изготавливается, не подвержен негативному влиянию коррозионных процессов. Благодаря этому, вам не нужно заботиться о дополнительной изоляции труб из пнд при подземной прокладке или установке скрытым способом (внутри стены, или специально оборудованной штольни, например).

Кроме того, вы можете использовать трубы из полиэтилена низкого давления для транспортировки и подачи воды, не боясь за ее качество (тогда как в случае с чугунными и стальными аналогами возможно попадание в водопровод ржавчины и металлический привкус воды).

Трубы пнд используют для прокладки магистралей, транспортирующих питьевую воду, так как полиэтилен не ухудшает ее качество

Во-вторых, полиэтиленовые (ПЭ) трубы имеют довольно небольшой вес (как для сантехнического оборудования), поэтому транспортировка их – это не столь сложный и дорогостоящий процесс. Облегчает его и то, что они компактно упаковываются в специальные бухты еще на заводе.

К полезным свойствам пнд труб относится и то, что им не страшна влага, агрессивные органические и химические соединения. Кроме того, они не вступают в реакции с маслянистыми и жирными веществами.

Варианты соединения труб

Для монтажа труб ПНД нужно разобраться в том, какими способами может осуществляться их соединение. Существует несколько вариантов:

Сварка с помощью специального аппарата, при которой торцы полиэтиленовых изделий нагревают до нужной температуры, а затем соединяют

Важно, чтобы срезы были ровными. Сварочные соединения считаются оптимальным вариантом для устройства водопровода, прокладываемого в слое грунта.
С использованием компрессионных фитингов

Существует много разновидностей таких элементов. Это тройники, соединительные муфты, фланцы и многое другое. С их помощью собирают системы достаточно сложной конфигурации. Но этот способ не подходит для водопровода, который будет прокладываться в земле, поскольку фитинги требуют регулярного обслуживания.

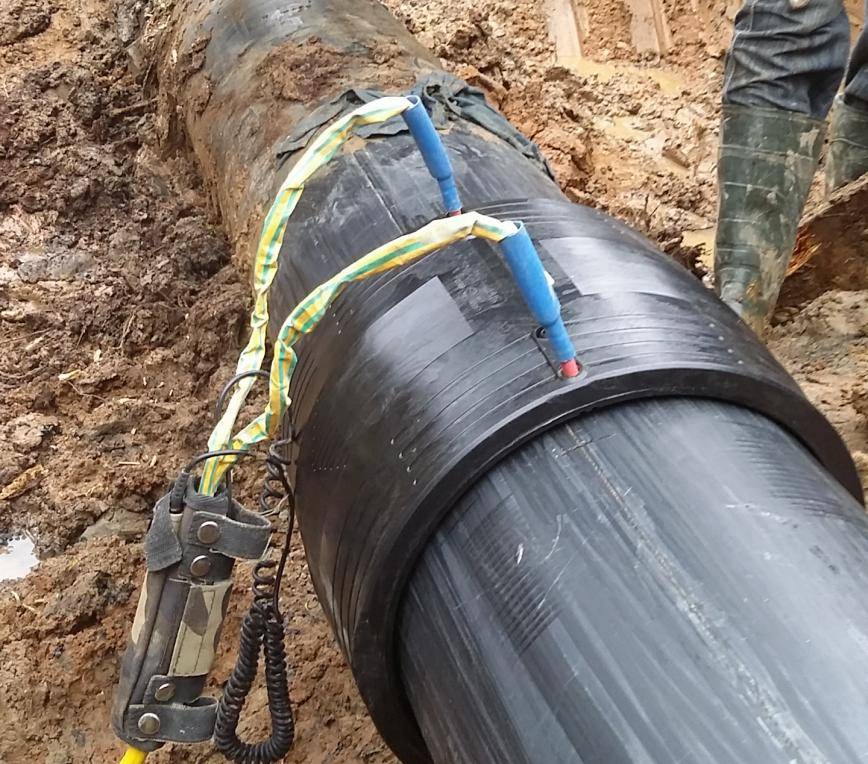

Электродиффузионная сварка, для которой используются терморезистивные фитинги. Особенностью является устойчивость к высоким температурам, а с конструктивной точки они отличаются наличием спирали нагрева и специальных датчиков. На их поверхности имеются клеммы для подключения сварочного агрегата. Подготовленные концы труб вставляют в эти фитинги, а затем включают сварку. Внутренняя спираль фитинга в процессе нагревается, материал этого горячего элемента придает тепло полиэтилену трубы, и он расплавляется. Такой способ подходит для прокладки трубопровода в земле.
Фланцевое соединение. Этот вид стыковки чаще всего используется, когда есть необходимость перехода на другой вид труб.

При этом технология проведения монтажных работ простая. И даже при отсутствии навыков монтировать трубы ПНД для водопроводной системы на даче можно собственными силами, не привлекая к этому специалистов, что позволит сэкономить.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

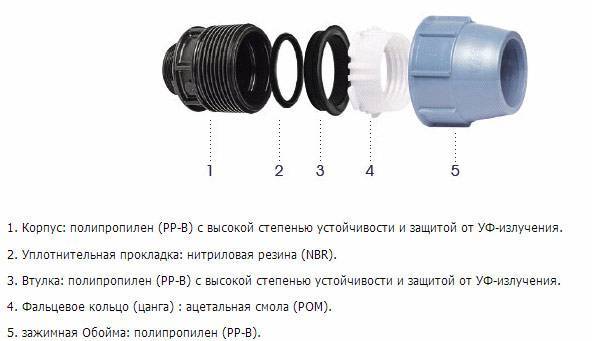

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Что представляет собой ПНД труба

Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.

Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Разъемные соединения

При сборке канализационных трубопроводов, по которым жидкость передвигается самотеком, можно использовать самые простые способы соединения:

• Соединения в раструб. В этом случае, один конец трубы аккуратно вводится в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные манжеты из резины или силикона.
• Соединение фитингом. В этом случае, для соединения двух элементов трубопровода применяют специальную деталь – фитинг.

Соединительные муфты

При сборке трубопроводов широко применяют муфты соединительные. Эти детали выполняют из полиэтилена, используя метод экструзии. Использование муфт соединительных позволяет быстро и без применения специального оборудования произвести соединения элементов трубопровода. Основные плюсы, которые дает применение этого метода:

• Надежность крепления и длительный срок использования трубопроводов.
• Высокая степень устойчивости к механическим воздействиям и к перепадам температуры.
• Широкая область применения. Этот тип соединения применяется при монтаже трубопроводов практически любого назначения.
• Дешевизна. Муфты из полиэтилена стоят недорого.

Для сборки трубопроводов используют две разновидности муфт:

• Компрессионные. Этот тип соединительных элементов выпускается с двумя видами резьбы – наружной и внутренней. Использование компрессионных муфт разрешается при сборке систем подачи газа и воды.
• Соединительные. Самый простой вариант муфты, позволяет произвести соединения элементов, имеющих равных диаметр.
• Редукционная. Этот вид муфт незаменим, если необходимо соединить элементы трубопровода разного размера.

Компрессионные фитинги

Несложно осуществить соединение ПНД труб компрессионными фитингами. Работа выполняется так:

• Разбирают фитинг компрессионный, вывернув гайку накидную.
• Конец трубы подготавливается для соединения: очищается от загрязнений, на конце нужно снять фаску.

• На трубе делают отметку маркером, помечая глубину, на которую труба войдет в фитинг.
• Чтобы облегчить введение трубы в фитинг, ее конец смазывают силиконовой смазкой или просто жидким мылом.
• После того как труба войдет в фитинг на необходимую глубину (введение осуществляется с усилием), останется только завернуть на место гайку.

При помощи этого метода можно выполнить соединение полиэтиленовых труб с металлопластиковой деталью или деталями из полипропилена.

Фланцы

Нередко используется и фланцевое соединение ПНД труб. Этот вариант выбирают если нужно соединить ПНД трубы большого диаметра – 110 мм или более, или же состыковать трубы ПНД со стальной магистралью.

Также при помощи фланцев выполняется соединения ПНД труб с дополнительными элементами, такими как краны, насосы, клапаны. Соединение является разъемным. Фланцевая муфта состоит из двух элементов:

• компрессионного;
• монтажного.

Компрессионная составляющая используется со стороны соединения с полипропиленовой трубой. Вторая часть представляет собой обычный фланец, который крепится к трубе из металла или присоединяемого элемента, например, патрубка насоса.

Что представляет собой ПНД труба

Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.

Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.

Как смонитровать соединения

Недостаточно выбрать качественное изделие,   необходимо правильно уложить трубопровод и смонтировать надёжные соединения. Чаще всего водопроводные ПНД соединения  делают на цанговых фитингах.

Т.к. в проточной части компрессионных фитингов нет металлических деталей, то это увеличивает коррозийную стойкость трубопроводной системы из этого материала.

При монтаже  на цанговых фитингах необходимо учитывать некоторые особенности.

При монтаже цангового фитинга не стоит использовать «для дополнительной надёжности» лён, паклю или фум-ленту.

Чем длиннее фитинг, тем больше надо сделать оборотов, чтобы его зажать. Трубы в фитинг вставляются до упора, а не до уплотнительной резинки.

Иногда можно услышать мнение, что если проложить трубу ПНД по земле, то с ней ничего не произойдёт, но это не так.

Поэтому трубопровод из ПНД лучше всего закопать в землю. Причём сделать это лучше на глубину ниже промерзания грунта, это позволит фитингам не замерзнуть.

Сам процесс укладки заключается в следующем:

1. Роют узкую траншею глубиной 2 метра.

2. Из траншеи удаляют камни, иначе они могут продавить стенки изделия.

3. Укладывают трубу (не в натяг!) и обсыпают её песком.

4. При необходимости, водопровод дополнительно утепляют.

5.  Траншею полностью закапывают.

Цанговые соединения необходимо периодически осматривать на предмет протечек и, при необходимости, подтягивать.

Поэтому при закапывании фитинговых соединений под землю резко падает ремонтопригодность всей системы.

Сваривать в один трубопровод можно только трубы и фитинги одного типа, для этого используется паяльник для пайки PP-RC.

Технология такой сварки заключается в следующем:

1. Трубу обрезают перпендикулярно продольной оси, все элементы обезжиривают изопропиловым или изобутиловым спиртом (применяется в незамерзайке).

2. Аппарат включают, реле температуры выставляют на заданную температуру — 200-260°С. Главное не перегреть тонкостенную трубу, т.к. температура плавления ПНД ниже, чем у ПП. На сварочном зеркале устанавливают парная насадка.

3. Одновременно надвигают фитинг на нагретую насадку, а трубу вдвигают в муфтовую насадку. Ориентировочное время нагрева для изделий различного диаметра написано в инструкции по эксплуатации паяльника.

4. По окончании нагрева детали снимают с насадок, соединяют и фиксируют. Трубу фиксируют в фитинге от 10 до 50 секунд. Это необходимо для того, чтобы из-за возникновения повышенного давления в сварном шве, вследствие температурного расширения, ее не вытолкнуло из фитинга. Во время этой операции запрещается взаимно перемещать фитинг и трубу.

5.  Детали охлаждают. Только после полного охлаждения соединение монтируют на место, и на него подаётся нагрузка.

Также можно воспользоваться следующей методикой – провести монтаж резьбовых фитингов на трудно демонтируемом анаэробном герметике. Раскрутить такое соединение можно только после очень сильного нагрева.
