Самостоятельная установка фильтра для воды под мойку — инструкция

Проверка стыков и работы системы

После того как фильтр был установлен, проверьте его в деле. Для этого пустите воду по водопроводным трубам — вы ее закрывали перед монтажом. После наполнения системы холодной водой проверьте все стыки на протечку. Осмотрите тройник на наличие течи. Затем проверьте надежность крепления шлангов и кранов. Если течи не обнаружено, значит, фильтр установлен правильно. Можно в него запускать воду: для этого поверните рукоятку шарового крана.

Фильтрация воды из водопровода очень важное условие для улучшения качества жизни в современном мире. К сожалению, сегодня вода, поставляемая в жилые дома, не отличается высоким качеством: в ней могут содержаться вредный хлор, тяжелые металлы и даже болезнетворные микроорганизмы

Современные фильтры для воды способны очистить до 95% загрязнений. Главное, вовремя менять засорившиеся картриджи.

Инструменты и комплектующие

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Для врезки и монтажа фильтра для воды вам понадобятся:

• специальный электрический резак для труб. Можно использовать обычную ручную пилу или режущее механическое устройство по металлу;
• дрель;
• сверла различного диаметра;
• герметик, пакля или фум лента;
• разводной и трубный ключи;
• отвертка для шурупов крестовидной формы;
• острый нож.

Остальные комплектующие будут находиться в коробке с изделием:

1. стальной гусак, через который будет подаваться очищенная жидкость;
2. от 2 до 6 картриджей (количество зависит от модели), каждый из которых будет запечатан в индивидуальной стеклянной или пластиковой колбе;
3. два гибких металлических или полипропиленовых шланга на прием и выдачу;
4. откручивающий ключ из металла для смены фильтрующих блоков;
5. держатель для фиксации к стене;
6. адаптер;
7. соединительные прокладки.

Если у вас в жилом строении несильный напор и недостаточно высокое давление в трубопроводе, то можно купить накопительный бак. Он исправит ситуацию, и жидкость будет подаваться равномерно без скачков.

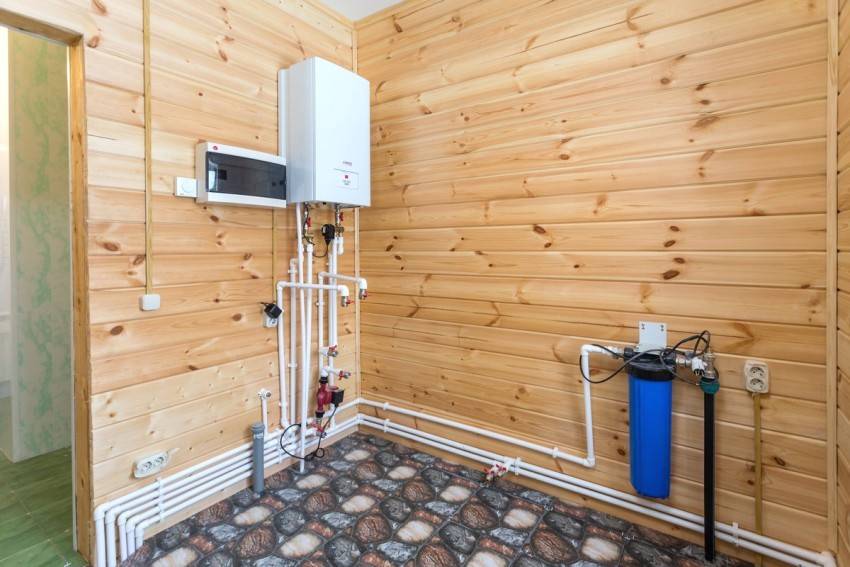

Магистральный фильтр для очистки воды: особенности установки и работы

Основная особенность этого типа устройств – установка производится прямо в водопроводную магистраль. Точнее говоря, прибор врезается в трубу, создавая некий барьер, через который проходит вода, попадающая в дом или квартиру. Фильтр задерживает все механические примеси, а также очищает воду от некоторых химических соединений.

Еще одна особенность – высокая пропускная способность фильтра. Стандартным показателем в этом вопросе принято считать от 20 до 50 литров в минуту. Как правило, этого более чем достаточно в условиях эксплуатации в обычной квартире или доме. Другой вопрос, что определенные требования предъявляются и к давлению в системе. Так, для нормальной работы магистрального проточного фильтра оно должно оставаться в пределах 0,1-0,5 бар.

Лучшие системы «под мойку» с обратным осмосом

Atoll A-550 MAX 16 700 Совершенно незаменимый агрегат. Удаляются 99,9% всех вредных примесей, содержащихся в воде. При этом жидкость не «выхолащивается», а в процессе очистки обогащается кислородом. Система обратного осмоса на сегодняшний день – один из наиболее экологичных способов устранения загрязнений из воды. Бак для чистой воды вмещает 12 литров, этого вполне хватает для обеспечения большой семьи или офиса с числом работников до 20. Главный плюс очищенной воды, помимо полезности, – отсутствие накипи в чайниках. Опционально приобретается отдельный кран для питьевой воды. Основные плюсы: Мощная система очистки (предфильтр + 3 фильтра); Не применяются химические вещества Большой бак для чистой воды Обогащение жидкости кислородом при очистке Вменяемая цена расходных материалов Минусы: Кран для питьевой воды нужно покупать отдельно.

10 / 10 Рейтинг

Новая вода Expert Osmos МО530 11 970 Компактная, лёгкая и эффективная система обратного осмоса с минерализатором и высокоселективной мембраной увеличенной производительности TOREY (Япония). Предназначена для универсальной очистки воды от хлора и его соединений, механических примесей, нефтепродуктов, удобрений и продуктов их распада, пестицидов, гербицидов, железа, тяжёлых металлов, радиоактивных элементов, всевозможных вирусов и бактерий. Улучшает вкусовые качества воды и нейтрализует запахи. Проходящая сквозь фильтр вода умягчается, что снимает проблему образования накипи. Система полностью бесшумна, уверенно работает при низком давлении в водопроводе. В комплекте – 4 картриджа (включая мембрану), прозрачный накопительный бак, отдельный керамический шаровый кран «Премиум» для чистой воды и всё необходимое для лёгкой установки под мойку. Дополнительная особенность Expert Osmos МО530 – стильный и безупречный дизайн. Основные плюсы: Быстрое наполнение бака; Наличие минерализатора; 3 года гарантии. Минусы: Цена.

9.9 / 10 Рейтинг

«Гейзер Престиж-2» 4 990 Неспешный фильтр, который, однако, дает на выходе очень качественную воду. Приводится в норму ее солевой баланс, устраняются запахи хлорки и других примесей. Система обратного осмоса позволяет смягчать и обезжелезивать пропускаемую через специальную мембрану жидкость. С этим агрегатом вы надолго забудете про накипь. В комплекте идет отдельный кран для отфильтрованной воды. Несмотря на некоторые сложности в монтаже, система работает очень хорошо и, как правило, полностью удовлетворяет пользователей. Основные плюсы: Отличное качество очистки от механических примесей Устранение хлора и железа Система обратного осмоса Отдельный кран в комплекте Минусы: Медленная фильтрация Необходим качественный монтаж

9.5 / 10 Рейтинг

Материалы-наполнители для картриджей

Для изготовления картриджа используют полипропиленовое волокно, сплетенную полипропиленовую веревку (шнур), целлюлозу, пропитанную полиэстером, нейлоновый шнур. Но именно пропилен завоевал наибольшую популярность благодаря тому, что имеет невысокую стоимость, не подвергается воздействию химических веществ, не разрушается под действием биологических организмов.

Фильтры из полипропиленового шнура используют специальный способ намотки, который позволяет более крупным взвесям оседать на внешней стороне картриджа, а мелкие частицы остаются внутри мотка. Они не очень быстро забиваются, но чем больше они исчерпывают свой ресурс, тем больше пропускают загрязнений.

Для водопровода это как раз является положительным свойством, потому, что загрязненный фильтр не снижает давление в системе. Полипропиленовое волокно имеет вспененную структуру, которая содержит мелкие пузырьки, именно они накапливают загрязнения. Недостатки материала проявляется в дешевых некачественных моделях.

В них при очистке воды забивается внешний фильтрационный шар, при этом внутренний слой может оставаться чистым, то есть не участвовать в процессе фильтрации. Зато качественные картриджи работают всей поверхностью.

Существенный недостаток волокна из полипропилена — при сильном загрязнении оно перестает пропускать воду и значительно снижает напор воды. Это может плохо сказаться на работе насосного оборудования

Температура использования изделий из полипропилена 1 — 52 °C. Они могут использоваться для холодной и теплой воды. Для обработки горячей воды необходимо использовать картриджи из пропитанных специальным веществом хлопчатобумажных волокон. Они стойко переносят высокие температуры (до +93 °C), воздействие микроорганизмов и различных веществ.

Выбор очистителя

Есть три основных критерия, которые нужно оценить еще до покупки:

• Качество водопроводного ресурса. Механические примеси, которые появляются из-за старых труб, можно убрать и с помощью обычного кухонного кувшина. А вот наличие химических элементов, таких как соли, металлы, является прямым показанием для того, чтобы подключить фильтр для воды на кухне.
• Экономическая составляющая. Следует оценить предполагаемое количество жидкости, которое используется в семье, а также то, на какой отрезок времени производитель предполагает эксплуатацию. А затем соотнести это со стоимостью картриджей.
• Условия для встраиваемого оборудования. В некоторых квартирах нет возможности недорого и аккуратно, красиво монтировать прибор под раковиной, тогда приходится искать альтернативные варианты или места для установки.

На что обратить внимание при покупке

Несколько параметров, важных при приобретении:

• Наличие сертификата качества.
• Технические характеристики, например, давление в водопроводной системе, напор и т.д.
• Ресурс одной кассеты и возможность их замены.
• Комбинирование блоков с разными функциями.
• Проверенный бренд.
• Соотношение качества и цены продукции.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Эксплуатация стационарного фильтра и его обслуживание

Следует понимать, что сама водоочистительная установка рассчитана на относительно долгий срок службы, тогда как ресурс ее сменных элементов напрямую зависит от соблюдения 2 правил – это точный выбор и условия эксплуатации. Перед тем, как купить стационарный фильтр, нужно убедиться в том, что у него есть в наличии сертификат соответствия, а также следует правильно подобрать способ очистки, необходимый для конкретной воды

Еще важно знать, что съемные картриджи обладают определенным сроком службы, по окончании которого дальнейшее их использование может даже навредить организму. Если же фильтр очистки воды долго не использовался, он также подлежит ревизии и замене расходных элементов, так как в нем за время простоя может развиться патогенная болезнетворная микрофлора

Именно поэтому замена картриджей и других расходных элементов в положенный срок – основа правильной эксплуатации и гарантия получения чистой, вкусной и безопасной воды, а также продолжительного срока службы фильтра. ➤ Посмотреть в интернет магазине.

Выбор места под установку фильтра

Такая водоочистная конструкция способна работать только в одной точке водопотребления. Чаще всего очистка воды нужна на кухне. Именно поэтому для этих целей отлично подходит зона раковины, а точнее — под ней. Тогда устройство полностью спрятано, но в то же время доступно для постоянного обслуживания. Для обустройства места под фильтр нужно соблюсти некоторые правила:

• Оборудование должно свободно помещаться под раковину, без сдавливания и сжатия.
• Модули со сменными картриджами нужно расположить так, чтобы их было легко заменить.

Схема и порядок подключения фильтра

Чтобы узнать, как самостоятельно установить стационарный фильтр для питьевой воды, нужно подробно изучить схему монтажа, прилагаемую к изделию. Для полноценного обустройства фильтрующей установки под раковиной мойку придется немного доработать, а точнее сделать в ней дополнительное отверстие диаметром 1,2 см для монтажа крана, который будет подключен непосредственно к оборудованию. Далее следует определенный порядок установки стационарных фильтров для комплексной очистки холодной воды:

• Нужно предварительно отключить водоснабжение в данном трубопроводе и слить оставшуюся воду на этом участке.
• Отсоединить сеть подводящей холодной воды путем откручивания гибкого шланга.
• С помощью тройника или адаптера подключить отвод на сам фильтр, с помощью которого устройство будет соединяться с водопроводом и краном.
• Произвести сборку фильтра по прилагаемой инструкции и комплектующим изделиям в случае, если устройство продавалось в разобранном виде.
• К собранной конструкции в местах соединения прикрутить шланги входа и выхода жидкости.
• Дополнительный кран на раковине закрепить, опираясь на инструкцию.
• Полностью собранную конструкцию с помощью гибкого шланга подсоединить к водопроводу.
• Если у фильтра имеется дренажный отвод (для фильтров накопительного типа), его следует завести в канализационное отверстие, дополнительно просверлив его в трубе.
• По окончании работ нужно все соединения уплотнить с помощью фум – ленты или другого герметика.

Подготовка системы к запуску

После сборки фильтр следует промыть для удаления мельчайших частиц, которые могут забить картриджи и особенно «нежную» мембрану обратного осмоса. Для этого перед промывкой следует вытащить эту самую мембрану из корпуса и отсоединить накопительную часть устройства. Открыть подачу воды и слить около 10-15 л, этого вполне достаточно для удаления посторонних частиц. Затем все детали возвращаются на свои места, и система заполняется водой дважды, что считается завершающим этапом подготовки фильтра к постоянному использованию.

Установка фильтра для воды под мойку: готовим водопроводное подключение

Начать установку фильтра под мойку нужно со сборки – нет, сам фильтр, как правило, продается в максимально собранном состоянии. Собирать вам придется только некоторые его части, одной из которых является водопроводная врезка. По сути, это тройник и отсекающий краник. Представить эту работу можно в виде двух этапов – сборки и установки собранного узла на водопровод. Рассмотрим подробнее нюансы выполнения этой работы.

1. Сборка узла врезки. Здесь все достаточно просто и понятно – имеется тройник и кран и их нужно правильно, а главное, герметично соединить воедино. Один край тройника имеет внутреннюю резьбу на полдюйма, второй наружную резьбу на полдюйма, ну а третий, боковой, на который и нужно установить отсекающий краник, имеет внутреннюю резьбу меньшего диаметра. Берем кран, туго наматываем на него паклю или же ленту фум, после чего вкручиваем в тройник и хорошенько затягиваем ключом. Все! Теперь можно перекрывать воду и устанавливать кран в нужное место – в частности, под мойку.

2. Оборудование врезки. Первое, что здесь нужно сделать, решая вопрос, как установить фильтр для воды под мойку, это найти патрубок холодной воды. После этого, если на нем имеется отсекающий кран, его нужно скрутить. Дальше дело техники – опять-таки, с помощью пакли, намотанной на резьбу ранее собранного узла, подготовленная врезка устанавливается на патрубок холодного водопровода. Затягивать ее нужно хорошенько, чтобы впоследствии не возникло течей. Теперь мы получили готовое место для подсоединения фильтра и один свободный выпуск водопровода, куда и подключаем отключенный ранее шланг смесителя. Все, врезка готова и можно смело двигаться дальше.

Для желающих увидеть весь процесс установки фильтра под мойку ниже прилагается видео, в котором подробно рассказана вся последовательность его установки.

Единственное, что хотелось бы здесь еще добавить, так это, что собранную врезку фильтра лучше будет сразу же и проверить. Для этого нужно установить маленький краник фильтра в закрытое положение и включить подачу воды. Если все нормально, то можно двигаться дальше – если нет, то для начала нужно будет устранить появившиеся протечки.

Подготовка к эксплуатации

Итак, установка фильтра для воды под мойку своими руками произведена. Теперь необходимо проверить, нормально ли все работает. Производители предупреждают, что внутри картриджей всегда остаются мелкие частички, которые попадают в него в процессе изготовления. От них надо обязательно избавляться, чтобы они не засоряли картриджи следующих фильтров.

Здесь все более или менее просто. Надо вытащить каждый картридж, открыв фильтрующую колбу, и промыть его хорошо под напором воды. Необходимо отметить, что мембрану в фильтре обратного осмоса также надо промыть. Для этого придется перекрыть подачу воды в накопительный отсек, и подать воду на мембрану, которая будет сливаться через выходной патрубок в канализационную систему. Специалисты говорят о том, что для промывки мембраны потребуется около 15 литров воды. После чего ее надо установить на место и провести двойную повторную промывку уже в собранном фильтре.

Проточный вариант

Это оборудование врезается в схему ХВС. В раковине делается отверстие для того, чтобы вывести тонкий кран. Вот порядок действий при монтаже:

1. Установка на верхней части мойки кранчика, через который будет осуществляться подача жидкости.
2. На водопроводе делается ответвление. Обычно с помощью тройника. Монтируется запорная арматура и подсоединяется шланг.
3. Собирается водоочиститель, если он был куплен в разобранном виде. Снимаются заглушки.
4. Патрубок подключается к оборудованию, с обратной стороны присоединяется гибкая тонкая труба для очищенного ресурса.
5. Герметизируются все соединения.
6. Делается тестовый запуск.

После того как подключение фильтра под мойку было осуществлено, мы рекомендуем слить вхолостую около 10 литров. Это нужно для того, чтобы не было неприятного пластикового привкуса, а также других частиц, которые могут остаться на шлангах, арматуре и прочем новом оборудовании.

С обратным осмосом

Принципиальное отличие при монтаже заключается только в наличии накопительного бака. В остальном все этапы аналогичные – от прорезания в раковине отверстия под кран до подсоединения патрубков. В самом конце необходимо установить резервуар. Вот несколько советов:

• Используйте для более прочного соединения фум-ленту.
• Средний диаметр отверстия на мойке для крана – 13 мм.
• Обязательно проведите тестовый запуск.

Как установить магистральный фильтр для воды. Плюсы и минусы

Применение магистральных фильтров для воды имеет ряд достоинств. Их устанавливают в системах централизованного водоснабжения, а при необходимости используют и для доочищения воды колодцев и артезианских скважин. Как правило, приборы такого типа просты и понятны в монтаже. При этом иногда оборудуют специальную магистраль, которая отводит воду от очистительного прибора и имеет отсекающий шаровый кран. Такая система позволяет не перекрывать подачу воды в случае необходимости проведения работ по обслуживанию фильтра.

Изделия характеризуются высокой производительностью, что отмечено теми, кто уже установил такие приборы у себя дома. Они функциональны и отличаются эффективностью очистки жидкости, избавляя ее от мутности и желтоватого цвета. Их производят на современном оборудовании по новым технологиям. Это позволяет добиться максимально высоких качественных показателей и эксплуатационных характеристик. Устройства соответствуют всем установленным требованиям.

Магистральные фильтры отличаются невысокой стоимостью. Они доступны любому покупателю и всегда есть в ассортименте магазинов. Кроме того, они вариативны в выборе модели, что очень удобно и способствует покупке максимально подходящего изделия с учетом требований покупателя. Разные размеры также позволяют подобрать лучший вариант, исходя из имеющегося пространства для установки.

Однако данные системы фильтрации имеют и недостатки. Например, им свойственно загрязнение в процессе эксплуатации. Их приходится обслуживать, проводить замену либо обновление. Кому-то может показаться неудобным использование разных видов изделий для разных труб.

Также стоит учесть, что система очистки может быть только комбинированной. В противном случае можно не рассчитывать на высокие качественные характеристики воды.

Чтобы система работала правильно, придется пригласить специалиста, так как установка такого фильтра является трудоемким процессом. Выполнить ее самостоятельно новичок не сможет, а это подразумевает дополнительные траты.

Как установить фильтр

Место монтажа

Фильтр для воды устанавливаемый под мойку обслуживает одну точку водопотребления. Монтаж под кухонной чашей самый удобный. Система скрыта от глаз и имеет легкий доступ для ремонта и замены картриджей.

• Система фильтрации размещаться свободно. Перед приобретением, следует замерить доступную площадь, и ознакомиться с габаритами изделия.
• Все фильтры расположить так, чтобы в них свободно производилась замена сменного блока.
• Каждый запорный механизм должен быть в доступе, для замены, проверки, устранения неисправностей.

Установка фильтра

Соблюдая требуемую последовательность инструкции, монтаж очистного устройства не вызовет сложностей:

1. Кран для мойки, входящий в комплект, следует установить, как дополнительный. На чаше отсутствует отверстие для этой цели, поэтому оно просверливается самостоятельно.
2. Перекрыть воду на кухне, слить остатки жидкости из требуемого отрезка. На магистрали холодного водоснабжения, используя фитинг, создается отвод, для фильтрационной системы с применением гибкого шланга. Производить врезку в систему водоснабжения, требуется строго по инструкции, прилагаемой к фильтру.
3. Если устройство приобреталось не собранным, перед монтажом, надо произвести соединение всех элементов.
4. К готовому изделию подсоединяются шланги на вход и выход. Предварительно убрав заглушки.
5. Производится установка крана на чашу.
6. Шланг для крана надевается на пистон.
7. Шланги соединяются с фитингом и краном для подачи чистой воды.
8. В случае наличия дренажного отвода, в канализационной трубе делается отверстие и производится сливная линия. Отвод крепится при помощи хомута.
9. Все соединения подлежат герметизации, которая осуществляется герметиком, паклей или фум- лентой.

Система обратного осмоса также нужна промывка. Делается это по следующей схеме:

1. Мембрана снимается
2. Накопитель отключается от системы
3. Отрывается кран подачи
4. Сливается 15 литров жидкости
5. Мембрана устанавливается в исходное положение
6. Накопитель подключается
7. Система фильтрации дважды наполняется и сливается.
8. Очистная конструкция готов к использованию.

Как установить?

Способы установки фильтра для воды под мойку различются в зависимости от того, какой вид устройства используется. Рассмотрим каждый вариант подробнее.

Проточный вариант

Такое оборудование врезается в водопровод.

Система закрепляется под раковиной, а на нее выводится специальный кран, через который будет подаваться очищенная вода.

Удобно, если фильтр будет выдвижным.

В обязательном порядке на начальном этапе определить место расположения крана для воды и сколько для него понадобится шлангов.

Порядок установки:

1. Сначала устанавливается кран для подачи очищенной воды.
2. Делается ответвление, что обеспечит подачу жидкости к фильтру. Чтобы сделать это, сначала перекрывается кран и из него сливаются остатки воды.
3. Далее отсоединяем кран с металлической оплеткой, подключаемый к трубе водопровода. На месте разрыва устанавливается тройник, после чего резьба укрепляется. Тут же монтируется перекрывающий кран.
4. Осуществляется сборка фильтра, если он разобран. Из системы удаляются все заглушки, подключаются шланги и картриджи.
5. При помощи шланга соединяется вход фильтра с тройником. Выход подключают к крану для очищенной воды.

Смотрите видеоматериал, в котором рассмотрен порядок установки проточного фильтра:

С обратным осмосом

Процесс установки схож с предыдущим вариантом. Начинать работы нужно с перекрытия воды.

Порядок установки:

1. Начинать монтажные работы рекомендуется с подсоединения крана для очищенной воды. Для этой задачи в комплектации есть все необходимое: фиксаторы, гайки.
2. Чтобы установить тонкий краник, потребуется дополнительное отверстие. Оно делается таким инструментом как дрель, в паре со сверлом с алмазным напылением. Диаметр отверстия – 13 мм.
3. На эмалированной или фарфоровой поверхности зачищается верхний слой вплоть до основания из металла.
4. При помощи сверла в 7 мм проделывается отверстие в металлическом основании. Работы следует проделывать аккуратно. Далее та же процедура повторяется, только устанавливается сверло в 13 мм. Теперь устанавливается кран с затягиванием гайки.
5. Фильтр комплектуется врезкой в водопровод. В нее входит кран с выходом на трубку и специальный тройник. В инструкции указано, в какой последовательности они подключаются.
6. Монтируется врезка. Предварительно каждое соединение обматывается фум-лентой.
7. От крана, по которому течет холодная вода, отсоединяется линия подачи.
8. Присоединяем и закрепляем врезку. Завинчивать нужно аккуратно, не повредив трубки.
9. В ходе монтажа фильтра обязательно на сточную трубу устанавливается хомут, желательно выше сифона.
10. Устанавливаем накопительный бак, после чего его резьбу оборачиваем тефлоновой лентой. Далее к нему прикрепляется пластмассовый кран.

Полезное видео, в котором рассмотрен процесс установки фильтра с обратным осмосом:

На этом установка закончена. Теперь разберемся, как проверить работоспособность систем.
