Выбор места для установки прибора
Поскольку наилучшим типом устройства для сушки текстиля является комбинированный, то определять место установки будем исходя из его характеристик. В данном случае, основную роль играет способ подключения к электрической сети. Поскольку полотенцесушитель должен обладать практичным исполнением с требуемым классом защиты, для этого применяются неоребренные трубы с ТЭН-ом внутри.
Комбинированный полотенцесушитель: решение, обладающее преимуществами как водяного так и электрического вариантов
Помещение ванной комнаты зонируется на следующие участки:
- Нулевой — имеется ввиду непосредственная близость к воде, будь то ванна или душ;
- Первый — все пространство душевой кабинки с учетом брызг, то есть, захлестом. Требуемый класс защиты для размещения прибора на этом участке — от IPx7;
- Второй — полуметровое кольцо вокруг первого участка. Вероятность брызг все еще существует, поэтому требуемый класс защиты — от IPx4;
- Третий — находится за вторым участком на относительном безопасном отдалении от зоны брызг. Подразумевает установку влагостойких розеток и УЗО.
Таким образом, наиболее оптимальным местом расположения является третий участок, где электрооборудование находится на безопасном расстоянии. Однако, если длина провода короткая, а класс защиты устройства позволяет защитить его корпус — то полотенцесушитель можно разместить несколько ближе. По возможности, лучше пристроить его возле двери или вытяжки, где быстрее будет происходить испарение влажного воздуха. Розетки же всегда устанавливаются на последнем, третьем участке.
Подключение комбинированного полотенцесушителяЭлектрический полотенцесушитель — монтаж и подключение
Необходимость установки электрического полотенцесушителя в ванной комнате как правило диктуется практическими расчетами, такими как : создание комфортной температуры, борьбе с повышенной влажностью и для сушки полотенец и белья.
До недавнего времени в наших ванных комнатах преобладали водяные полотенцесушители, но на сегодняшний день конкуренцию им составляют современные электрические полотенцесушители. Но не стоит забывать о недостатках этих электроприборов, главным из которых является поражение током при их использовании.
Достоинства же электрических полотенцесушителей значительно превышают недостатки. Для того чтобы полотенцесушитель стал безопасен при эксплуатации, необходимо четко выполнять рекомендации и инструкцию при его установке.
Преимуществами в использовании электрического полотенцесушителя являются такие факторы как:
1) Использование прибора, когда отключено горячее водоснабжение;
2) Регулировка температуры теплообменника (эта функция доступна моделям электрических полотенцесушителей с терморегулятором);
3) Простота монтажа ( если сравнивать с водяными полотенцесушителями);
4) Многообразие форм и разновидностей;
На сегодняшний день современные производители электрических полотенцесушителей выпускают эти приборы на любой вкус, даже самый изысканный. Электрический полотенцесушитель может повторять дизайн водяного, напоминать шведскую стенку, устанавливаться на пол или закрепляться на стене, при этом имея возможность поворачиваться. Электрический змеевик с терморегулятором оснащен шнуром для подключения к розетке или кабелем, который ведет к распределительной коробке.
Электрические полотенцесушители бывают двух типов:
1) С кабельным прибором (тепловым элементом является разогревающейся проводник);
2) С подогревателями (тело заполняется жидким теплоносителем);
Кабельный электрический полотенцесушитель быстро нагревается, но при отключении от сети быстро остывает. Жидкостному полотенцесушителю потребуется некоторое время, чтобы достичь необходимой температуры, но удерживает он ее намного эффективнее.
Дополнительную информацию по электропроводке для электрического полотенцесушителя Вы можете получить у наших партнеров на сайте: Электрика
- Установка радиаторов отопления
- Установка отопительного котла в загородном доме
Установка терморегулятора на радиаторы отопления
Услуги партнеров:
- Электрическое отопление дома
Купить гранитную брусчатку
Рекомендации по выбору нового устройства
Прежде чем заменить полотенцесушитель в ванной, нужно грамотно его выбрать. Учитывают все связанные с монтажом трудности.
Различают 3 основных типа:
- водяные – часть отопления;
- электрические;
- комбинированные – включают ТЭНы и теплообменники.
Водяной вариант наиболее дешев в эксплуатации. Пока горячая вода подается в дом, он будет работать бесперебойно. Однако установить его сложно. А врезка полотенцесушителя в уже имеющуюся систему отопления еще более тяжелая задача.
Если решено ставить водяной, учитывают давление в системе – в старых советских домах оно составляет 5–7 атм., в новых – 8–10. Импортные модели обычно рассчитаны на меньшее давление и выходят из строя уже через год.
Электрические модели работают автономно. Однако расходуют немало электроэнергии. Могут быть стационарными и крепиться на стену или мобильными – опираться на пол. Подбирают конструкцию по объему помещения.
Комбинированные полотенцесушители работают в двух режимах. Но стоимость их значительно выше, а монтаж такой же сложный, как и у водяных моделей.
Учитывают материал изготовления:
- нержавейка – не ржавеет, прочен, легок, лучше выбрать модель с толщиной стенок от 2 мм;
- медь и латунь – обеспечивают более высокую теплоотдачу, не ржавеют, однако для работы с ГВС подходят только трубы, гальванизированные изнутри;
- черная сталь – ржавеет при отсутствии ухода, требовательна к качеству воды, к ГВС подключают только варианты с антикоррозийной защитой.
Также нужно учесть способ врезки: боковой, диагональный, нижний или верхний.
Преимущества и особенности нижнего подключения
Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:
- Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
- Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
- Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
- Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
- Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.
Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.
Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм. Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны
Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным
Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.
Подведем итоги: установить или можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии. Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.
Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.
Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.
Пошаговая инструкция установки
Так как полотенцесушитель монтируется напрямую в систему водоснабжения, очень важно сделать так, чтобы приспособление функционировало правильно. Если в работе допустить ошибки, то может пострадать не только сама сушка, но и водопроводная система. Если в работе допустить ошибки, то может пострадать не только сама сушка, но и водопроводная система
Если в работе допустить ошибки, то может пострадать не только сама сушка, но и водопроводная система.
В целом процесс установки не представляет собой ничего сложного. И заключается он, в следующем: к одной стороне прибора подводим воду, а с другого конца обеспечиваем ее отток.
Выбираем оптимальный вариант подключения: к отопительной системе или к магистрали горячего водоснабжения.
Необходимо произвести демонтаж старого оборудования. Для этого перекрываем подачу горячей воды. После того, как она уйдет из стояка, снимаем старую сушку. Если она приварена к трубе, срезаем ее с помощью болгарки
Оставшегося участка пустотелого предмета должно хватить для нарезки резьбы.
Монтируем перемычку (байпас) и шаровые краны (вентили). Что подразумевает собой установка перемычки? На концах отопительного прибора монтируются шаровые краны (в случае необходимости они прервут поток жидкости). Байпас оснащается тремя вентилями. Два из которых устанавливаем в точках подсоединения полотенцесушителя к перемычке, а третий вставляем в байпас. Это даст возможность рабочей жидкости беспрепятственно циркулировать по радиатору
Очень важно контролировать ровность расположения труб
Устанавливаем змеевик. Первым делом на стены крепим кронштейны. Потом на них навешиваем полотенцесушитель. Иногда приходится штробить стены. Затем сушку соединяем с вентилями на перемычке (байпасе). Для этих целей можно использовать фитинги и втулки. После установки нужно плавно открыть краны, змеевик наполнится водой постепенно. Так вы сведете к минимуму риск возникновения гидравлического удара.. Все, на этом работы закончены
Вас интересует, сколько это все будет стоить? О конкретных цифрах говорить не имеет смысла
Все, на этом работы закончены. Вас интересует, сколько это все будет стоить? О конкретных цифрах говорить не имеет смысла.
Многое зависит от сложности производимых работ, типа выбранного змеевика и т.д.
Обратите внимание на предельные дистанции между стеной и отопительным прибором, которые должны быть обязательно соблюдены:
- 5-7 сантиметров — если диаметр труб больше 2,5 сантиметра
- 3,5-4 сантиметра — при сечении труб менее 2,5 сантиметра.
Для того, чтобы стены не подвергать большим нагрузкам, которые могут быть спровоцированы термальной деформацией горячей оцинкованной трубы для водопровода, конструкцию нельзя крепить жестко.

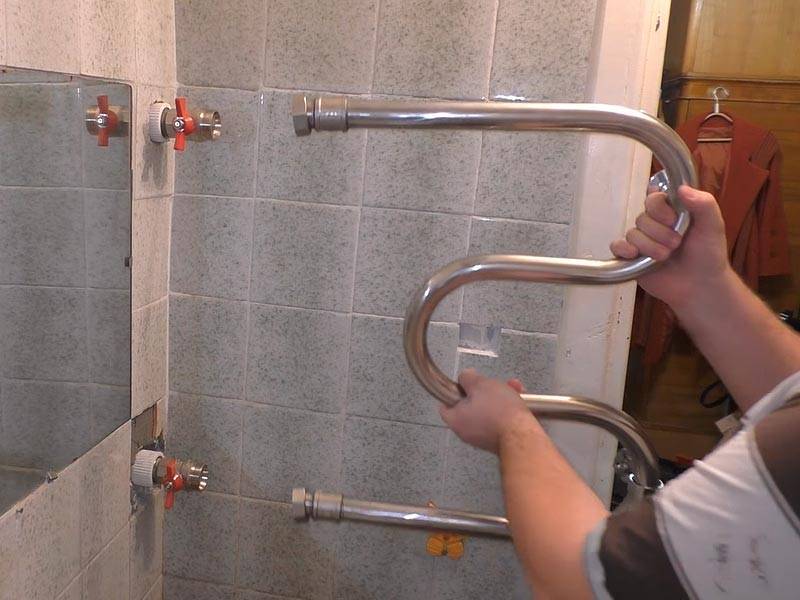

Змеевик навешивается на крепежные кронштейны.
После завершения всех работ, нужно проверить на герметичность все соединения. Если обнаружите течь, ее нужно сразу устранить.
Как выбрать новый полотенцесушитель
Существует несколько видов полотенцесушителей. Каждый тип имеет свои особенности и стоимость. В магазине вы найдете 3 основных типа:
- Водяной. Представляет собой изогнутую трубу, внутри которой движется вода.
- Электрический. Такой прибор работает от электрической сети и может устанавливаться не только в ванной комнате, но и в других помещениях. Однако минусом данного изделия является дополнительная плата за расход электричества.
- Комбинированный. Может как быть на водной основе, так и подключаться к электросети.
Наиболее популярным считается водяной полотенцесушитель из нержавеющей стали. Он характеризуется долгим сроком эксплуатации и доступной ценой. Кроме того, он лучше всех других полотенцесушителей обогревает ванную комнату и не требует расходов на электроэнергию. Снимать старую установку следует только при отключенном отоплении.
Полотенцесушители российского производства имеют больший диаметр в сравнении с импортными приборами. Зарубежные компании производят большое разнообразие приборов. Существуют полотенцесушители с разными цветовыми решениями, а также нестандартных форм и диаметров.
Встречающиеся формы:
- Е-образный;
- U-образный;
- М-образные (змейка или змеевик);
- лесенки.
Популярной и современной является конструкция в форме лестницы
Обращайте внимание на размеры сушилки. Рабочее давление прибора составляет 10 атмосфер. Наиболее хорошими считаются трубы, имеющие внутри антикоррозийное покрытие
Если вы приобретаете импортную модель, перед покупкой следует уточнить, подойдет ли данное изделие для работы в российских условиях. Надежным считается хромированное покрытие. Существуют варианты с системой «аквасторож». Не рекомендуется покрашенное изделие, т. к. оно зачастую менее надежно
Наиболее хорошими считаются трубы, имеющие внутри антикоррозийное покрытие. Если вы приобретаете импортную модель, перед покупкой следует уточнить, подойдет ли данное изделие для работы в российских условиях. Надежным считается хромированное покрытие. Существуют варианты с системой «аквасторож». Не рекомендуется покрашенное изделие, т. к. оно зачастую менее надежно.
Выбор полотенцесушителя
Сама установка полотенцесушителя в ванной не представляет больших сложностей. Намного сложнее правильно выбрать это устройство. И хотя их существует только два основных вида, но очень трудно какому-то одному отдать предпочтение.
- Первый вид – это электрические полотенцесушители. Они очень удобные, но проблема заключается в том, что они тянут слишком много электричества.
- Второй вид – водяные, которые подключаются к основной системе отопления дома. В таких устройствах имеется вторая проблема – они могут выполнять свои непосредственные функции только в зимнее время, когда включено отопление.
Установка настенного полотенцесушителя в ванной комнате
Итак, когда все материалы и инструменты приготовлены, можно производить монтаж сантехнического агрегата. Дополнительно перед началом работ, следует сообщить в ЖЭК о том, что вы собираетесь перекрывать горячую воду (это нужно делать в том случае, если вы живете в многоквартирном жилом доме). Затем на стояк с горячей водой стоит обязательно установить байпас, который имеет три вентиля. Таким образом в дальнейшем можно будет выполнять монтаж полотенцесушителя без перекрытия воды. Это гораздо удобнее и безопаснее.
Далее прикрепите к стене кронштейны. Непосредственно в них и будет закреплен в дальнейшем змеевик. Кронштейны нужно подсоединить к вентилям, которые находятся на байпасе. Сделать это можно с помощью втулок или же с использованием специальных фитингов. Когда вы будете выполнять данный этап, то не забудьте о применении специальных уплотнительных прокладок.
Устанавливаем полотенцесушитель своими руками видео
По завершению монтажных работ, во избежания гидроудара, открывать краны нужно очень медленно.
Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.
Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.
Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.
Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.
Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.
Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.
Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже
При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже
При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.
Минусы этой схемы:
Гарантируется стабильная работа только для верхней подачи.
Плюсы этой схемы:
- Однозначно и стабильно работает при верхней подаче в стояке.
- Не требуется стравливание воздуха из ПС после отключения воды.
- Удалённость от стояка – произвольно большая.
Условия работоспособности схемы:
- Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
- Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
- Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
- Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
- Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
- Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).
Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:
- а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
- б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
- в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.
Как подключить водяной полотенцесушитель самостоятельно?
Установка и подключение водяного полотенцесушителя в ванной комнате своими руками.
Начнем с того что какой полотенцесушитель(далее полотенчик) Вам нужен. Тут китайцы советуют смотрю. Полотенчики бывают в основном 2 типов,лесенка и калач.
1 и 2 картинка соответственно.
Там они имеют всякие разные изменения,но изначальная форма всегда одна.
Так вот,подключение у них всегда одного размера,1 дюйм (25мм)! А вот какие трубы от стояка идут у Вас нужно смотреть.Если понадобится нужно взять муфту переходную с дюйма на 3\4,с внутренней резьбой.
Возможно понадобится кран угловой или прямой
Это из разряда не дешевых кранов и ставятся они естественно на сам полотенчик.Если позволяет место,то краны можно взять простые шаровые и спрятать их в коробе или нише,что там у Вас получится.Схема подключения проста :
Где 1 — тройник,2-кран,3-байпас,4-полотенчик. Но есть нюансы!
Байпас желательно ставить всегда.Летом,когда жарко (вариант для квартиры),Вы можете смело отключить полотенчик перекрыв один кран и открыв байпас.в этом случае у вас вода будет циркулировать через байпас и у всех остальных все будет работать(в квартирах выше и ниже).Это если подключение как на первой схеме.Что касается второй схемы,то краны прячем в коробе или нише.
Если Вы выбрали полотенчик лесенку,то подключать его по 2 схеме нет смысла,так как он будет греть только на половину.так как сопротивление воде большое и на будет стремится течь по пути меньшего сопротивления,то есть вообще не циркулировать через полотенчик.Горячими будут только пара-тройка перемычек.Возможен вариант с заужением стояка :
Как подключено на картинке,будет греть максимум пара нижних перемычек.
Вот такое подключение будет работать :
Вроде ничего нет сложного но лучше обратится к специалисту если чувствуете что сами сделать не сможете.
ну и на последок общую схемку :
Удачи!
При установке полотенцесушителя, у нас возникла проблема — течет соединение полотенцесушителя с американкой. Меняли прокладки, не помогает, что посоветуте сделать?
Скорее всего у вас не симетрично рассположенны резьбы или расстояние не выдержанно.Получается что выворачивает в месте соединения(прокладки) и прокладку просто не зажимает.Посмотрите как расположены резьбы перед американками,по оси или нет,проверьте расстояние между центрами резьб,оно должно быть 500-600 мм.,в зависимости от полотенчика.Если ничего не получится исправить,то по 2 толстых резиновых прокладки вам помогут,но не на долго.
Полотенцесушитель можно подключить закольцевав его на отопление или на горячую воду, если горячая вода постоянно, лучше на неё (но это запрещено коммунальными службами!), если же воду греет у вас бойлер или котёл, газовая колонка тогда лучше на отопление.
Установка на горячую воду, лучше это делать в моменты её отсутствия (чтоб меньше кто знал — потому что незаконно!), но если она постоянно, придётся перекрыть на время (лучше ночью), предварительно подготовив всё необходимое, чтоб ускорить процесс. Подсоединять нужно не на вход в ваш дом/квартиру, а на стояк — то есть, нужно сделать две врезки и пропустить воду из стояка через полотенцесушитель обратно в стояк. Как впаивать штуцер с резьбой или впаивать американки писать не буду, это уже технические вопросы, спецу объяснять не нужно, а если человек далёкий, то в двух словах не опишешь — главное не пропустить воду к крану, а вернуть её в стояк!
Установка на отопление — тут проще, можно никого не тревожить, тихонечко перекрыть магистраль или кран на одну из батарей и врезаться в магистраль — то есть полотенцесушитель фактически будет дополнительной батареей, либо просто промежуточным звеном по магистрали на батарею или комнату.
Важно! Не поленитесь в обоих случаях установить на верхнем присоединении кран маевского, случаи разные и воздух время от времени спускать придётся — просто поверьте и не поленитесь поставьте, потом спасибо скажите!
Мало информации в вопросе. Не удивлю если скажу что ванны у всех разные и полотенцесушители тоже. Своими руками не советую, это дорого, потому что надо иметь резьборезный инструмент , как минимум.
То было вступление, а теперь конкретика: перед покупкой сушителя снимите размер левой, от входа, стороны двери в ванной, это и будет длинна Вашего сушителя. Теперь приступаем к замеру диаметра труб, они бывают как на 20-ь так и на 25-ь, покупаем соответствующий полотенцесушитель, если понадобится, то и переходники к нему. Перекрываем воду в подвале, отрезаем старый сушитель (учитываем длину резьбореза, режем не под “корень”), далее нарезаем резьбу (трубу придерживаем газовым ключом), после этого “пакуем” сушитель, советую использовать и паклю и фом одновременно.
