Устройство счетчика воды

Применение на практике

Счётчики для измерения количества потребленной воды приобретаются практически всеми абонентами централизованной сети водоснабжения. Устройство счётчиков холодной воды и горячей различно. Первые могут выдержать температуру не более чем +40 градусов. Устройство счётчика горячей воды должно использовать материалы, которые способны работать свыше +40 градусов. Как правило, их можно различить на вид: синий — для холодной воды, а красный — для горячей. Могут встречаться универсальные модели, которые соединены в единый корпус. Такой выбор обходится гораздо дешевле, нежели два отдельных.

Можно ли установить счетчик расхода воды самостоятельно — что об этом говорит закон

Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми  не возникнет.

До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением – правилами  установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

Установить счетчик силами представителей управляющей кампании — порядок оформления

В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
4. Одновременно с составлением акта производится опломбирование водомера.
5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

Установить бесплатно — кому закон обеспечивает бесплатный монтаж приспособления

Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

Бесплатно данной услугой могут воспользоваться:

• граждане с совокупным доходом ниже прожиточного минимума;
• участники ВОВ;
• недееспособные граждане относящиеся к первой и второй группе;
• граждане воспитывающие детей инвалидов.

Обзор брендов

«Бетар» — самый популярный российский бренд, выпускающий учётные приборы для воды и газа. Водяные счётчики рассчитаны на холодную (+40) и горячую воду (+90). Реализуются модели для бытового и промышленного использования. Популярные бытовые модели:

• СГВ-15, СГВ-20 – антимагнитные;
• СГВ-15Д, СГВ-20Д – с дистанционным управлением;
• СХВ-20Д – оснащённые радиоканалом.

Meters – крупнейший итальянский и европейский производитель учётных приборов. Ежегодно бренд выпускает и реализует на мировых рынках до миллиона приборов. В ассортименте одноструйные и многоструйные модели, имеющие механическую или магнитную трансмиссию. От конкурентов бренд отличает эксклюзивный дизайн.

Valtec – совместная российско-итальянская компания, представляющая на рынке приборы учёта для водопроводных и отопительных систем. Максимально допустимая температура воды для универсальных водяных устройств составляет +90 градусов. Большая часть приборов обладает импульсным выходом, обеспечивающим считывание показаний на расстоянии.

Принцип работы прибора

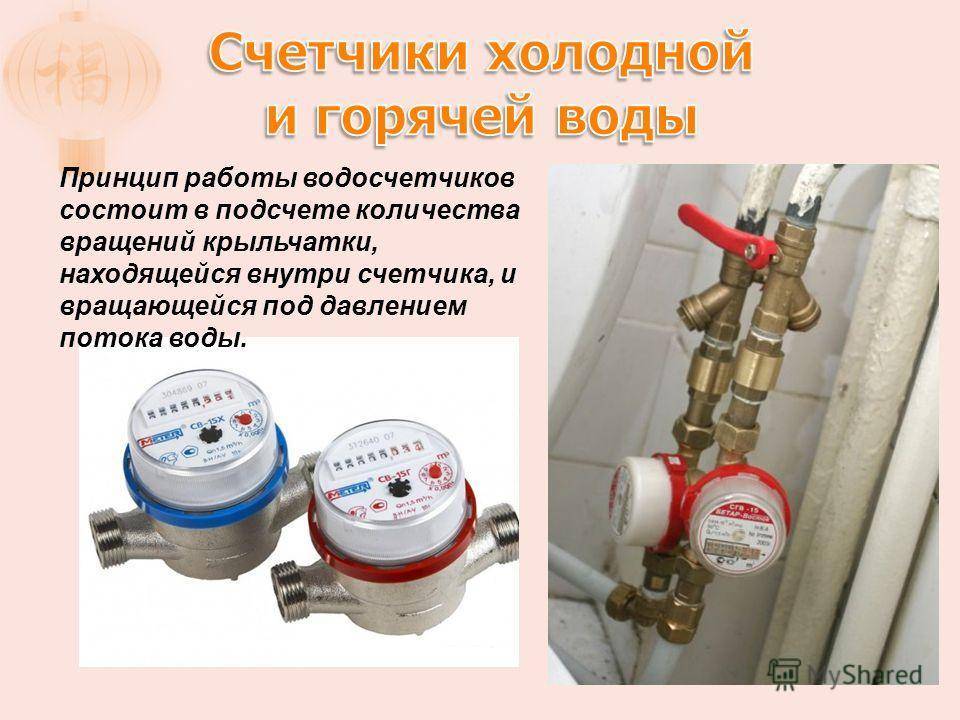

Принцип работы водосчетчиков основывается на подсчете числа круговращений крыльчатки под давлением воды, которая находится внутри конструкции. Элемент механических счетчиков, который отвечает за подсчет расхода холодной или горячей воды, изолирован от потока в трубопроводе.

В зависимости от места использования прибора и мощности системы водоснабжения счетчики можно разделить на индивидуальные и промышленные.

В многоквартирных домах и загородных особняках, как правило, используются сухоходные счетчики воды, механизм которых не контактирует с водой напрямую. Счетчики воды мокрого типа имеют более простую конструкцию, но при этом недолговечны – механизм не защищен от различных примесей и загрязнений, содержащихся в водопроводной воде.

Согласно ГОСТу, минимальный срок эксплуатации счетчиков воды равен 12 годам беспрерывного пользования.

Принцип работы приборов учета расхода воды

Первые счетчики для холодной и горячей воды применены в Германии уже в 1958 году. Это был крыльчатый водомер, принцип работы которого основывался на движении счетного шестеренчатого механизма, воспроизводящего количество оборотов крыльчатки на циферблат. Современные водомеры делятся на:

• Тахометрические – принцип работы которых основан на подсчете количества вращений крыльчатого элемента. Крыльчатка заключается внутри и вращается от потока воды, при этом в защищенной от потоков части находится прибор, отвечающий за точность показаний.
• Вихревые – конструкция, функционал которой заключен в том, что система водопровода создает вихри, частота которых пропорциональна скорости течения жидкости. Именно на этом основаны исчисления оборудования.
• Магнитные , где магнитное поле индукцируется со скоростью, пропорциональной силе поступающего потока.
• Ультразвуковые . Прибор измеряет расход воды путем анализа акустического эффекта колебаний ультразвука, возникающего при протекании потока жидкости через водомер.

Таким образом, наблюдается то или иное отличие принципа работы каждого водосчетчика. Кроме функциональных особенностей существуют различия по классификации.

Счетчик воды

Помощником в этом нелегком деле может стать счетчик воды, устройство, которое помогает измерить точное количество как холодной, так и горячей воды, потребляемой вами и вашей семьей. Установив его, вы сможете контролировать учет воды и сэкономить в оплате до 40%, и цифра эта достаточно весома для бюджета среднестатистической российской семьи.

Можно подумать, что затратней само приобретение счетчика, установка, последующие проверки и ремонты, но спешим заверить: корректно установленный прибор не только прослужит вам долго без каких-либо сбоев, но и окупит расходы всего через несколько месяцев.

Итак, начнем с того, как устроен счетчик для воды – как это работает, из чего состоит и какие характеристики имеет.

Первое использование датируется 1958 годом, и произошло это в Германии. Уже тогда получив положительные отзывы, устройство счетчика воды стало развиваться и совершенствоваться. Главный принцип работы устройства был и остается в том, чтобы измерять объем затраченной жидкости и фиксировать его. Суть устройства изменилась мало, но современные счетчики воды изготавливаются из более прочных и качественных материалов, а также делятся на подвиды, классифицируются по принципу действия, способу питания и прочим характеристикам.

Виды водосчетчиков

Водяные счетчики устанавливаются для измерения количества воды, проходящей через трубопровод. Отличают еще расходомер, который замеряет расход воды за определенный промежуток времени.

После установки на счетчик воды устанавливается пломба

Механические счетчики на воду относятся к энергонезависимым моделям и делятся на приборы учета холодной (до 40 градусов) или горячей (130 градусов) воды.

Виды счетчиков:

• Одноструйные. Такие сухоходные счетчики измеряют количество оборотов крыльчатки, которая крутится под воздействием потока воды. При помощи магнитных муфт данные вращения лопастей прибора передаются на считывающее устройство. Конструкция механического счетчика защищена от внешнего магнитного поля. Приборы учета воды могут быть оборудованы импульсным выходом, который позволяет считывать показания дистанционно.
• Многоструйные. Основное отличие от одноструйных заключается в разделении потока воды на струи перед подачей на крыльчатку. Таким образом, погрешность показаний снижается. Монтаж водомера довольно прост, а для его поверки необходимо снимать только верхнюю часть прибора. Для дистанционной передачи данных счетчики также могут быть оснащены импульсным выходом.
• Вентильные. Принцип действия данного водосчетчика ничем не отличается от вышеописанных, но устройство прибора предусматривает монтаж специального вентиля, который может отключить воду. Верхнюю часть водяного расходомера с панелью для показаний можно поворачивать вокруг оси для удобства считывания показаний расхода воды.
• Турбинные. Счетчики для замера расхода горячей или холодной воды, которые устанавливаются на трубу от 5 см в диаметре. Монтируются на входах систем водоснабжения промышленных фирм, многоэтажек и для систем водоканалов.

Можно также выделить электромагнитные водосчетчики, которые используются преимущественно для измерения количества воды в пищевой и химической промышленности, для учета воды в квартире они не применяются. Ультразвуковые счетчики устанавливаются на промышленных предприятиях.

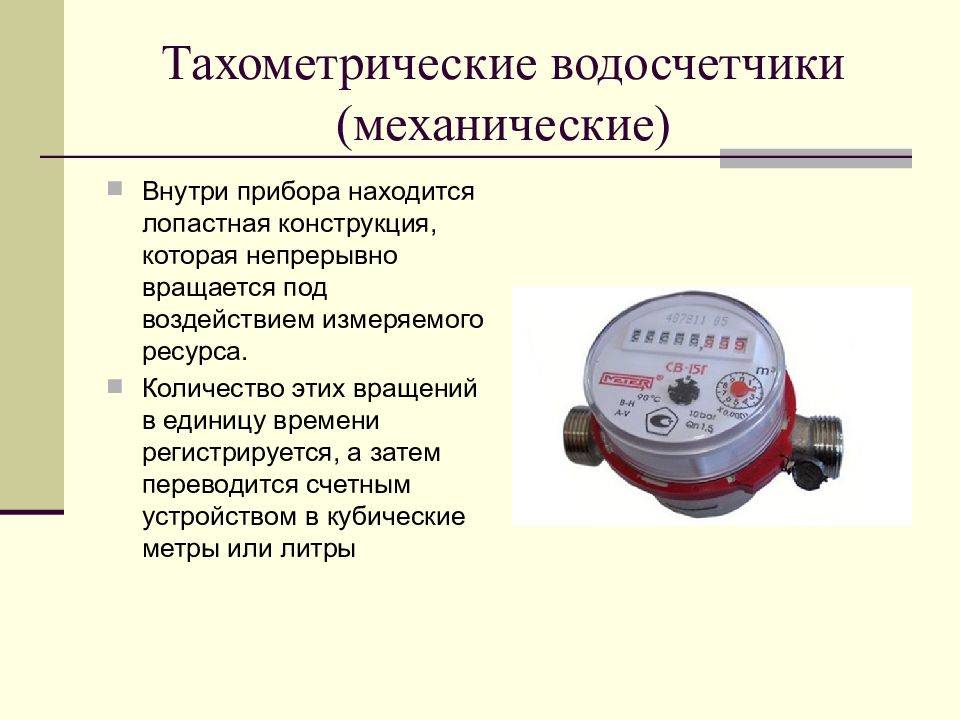

Принцип действия и как устроен тахометрический водомер

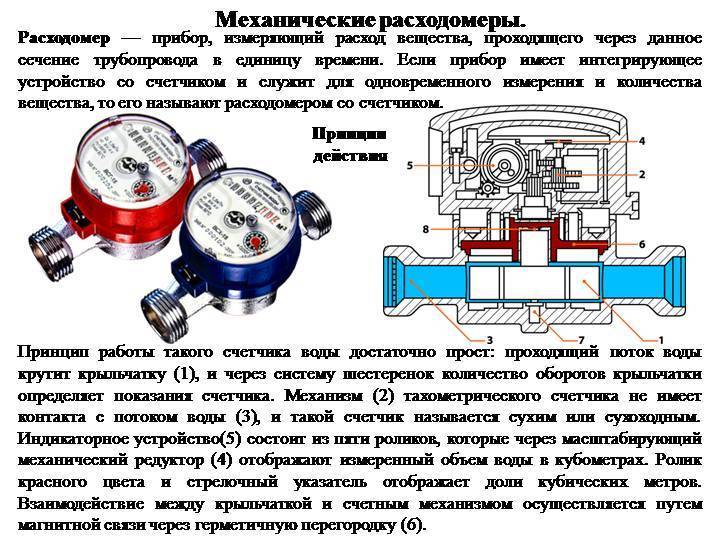

Рассмотрим, как работает тахометрический счётчик воды. Движущей силой в этом расходомере является тахометр — механизм, который при соприкосновении с жидкостью приводит в движение вращающуюся часть измерительного прибора.

Принцип действия такого водомера предельно прост: проходящий поток крутит крыльчатку, и через магнитную муфту вращение передаётся на систему пластмассовых шестеренок, которые приводят в движение стрелки и цифры на циферблате.

Верхняя часть расходомера не имеет контакта с жидкостью, так как его защищает герметичная перегородка. Такую схему устройства называют сухим водосчётчиком.

Принцип работы и устройство

Особенности работы водомеров промышленного назначения зависят от их типа. Одними из самых распространенных являются турбинные модели.

Принцип их действия заключается во вращении турбины под напором воды. Благодаря особой форме лопастей давление в магистрали практически не меняется, а объем протекающей жидкости измеряется с высокой точностью.

Даже при небольшом объеме воды и слабом потоке промышленные счетчики запускаются и стабильно работают. В них установлены усиленные подшипники, что обеспечивает длительный срок эксплуатации.

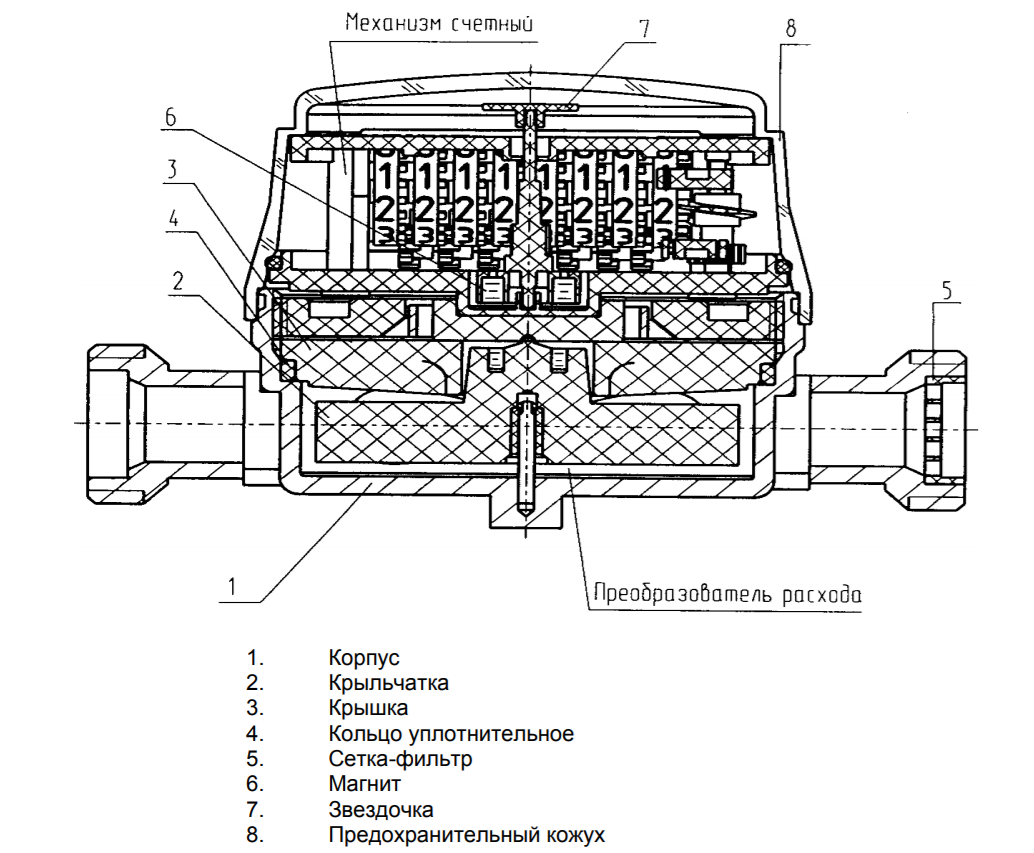

Прибор учета механического типа состоит из следующих элементов:

• корпус;
• измерительная турбина;
• импульсное устройство;
• деталь учета.

Вода попадает в корпус прибора, проходит через выпрямитель струи и устремляется в патрубок с выходным отверстием. Турбина крутится в соответствии со скоростью потока.

Механизм считывания показаний отделен от водного потока немагнитной мембраной и находится в герметичной камере.

“Метер СВУ-15”

Отечественная модель относится к премиум-линейке. От других счетчиков отличается повышенной прочностью корпуса, специфические функции, хорошие эксплуатационные способности.

Универсальный счетчик воды “Метер СВУ-15” применяется для холодной и горячей воды.

Эксплуатационные характеристики:

1. Допустимое давление – 16 Бар.
2. Диапазон рабочих температур – от +5 до +90 градусов.
3. Максимальный расход – три кубометра в час.
4. Диаметр прохода – 15 миллиметров.
5. Межпроверочный интервал – шесть лет.
6. Весит 595 грамм.

Основа у конструкции чугунная, а потому счетчик служит от двенадцати до пятнадцати лет. В комплектацию входят присоединительные штуцеры.

Экран у прибора защищается металлической крышкой, дополнительно есть импульсный выход, для которого можно настроить разные коэффициенты.

Счетчик плохо сопротивляется гидроударам, хотя для этой ценовой категории (3000-4000 тысячи рублей) это странно.

5 моделей на рынке

Среди представленных на рынке моделей водомеров можно выделить следующие:

Название	Экомера 25	СВУ 40	СТВХ	ВХ	DN-200
Тип	крыльчатый	Механический	турбинный	турбинный	турбинный
Область применения	Холодное и горячее водоснабжение	Горячее водоснабжение	Холодное водоснабжение	Холодное водоснабжение	Холодное и горячее водоснабжение
Кол-во обслуживаемых трубопроводов	1	1	1	1	1
Условный проход, мм	25	40	50-200	50-100	200 мм
Порог чувствительности, куб м./ч	0,5	0,1	0,35-2,0	0,05-0,25	1,5
Тип присоединения	резьба	муфтовое	муфтовое	резьбовое	Kamlok
Цена, руб.	5300	6580	От 8200	От 19000	77116

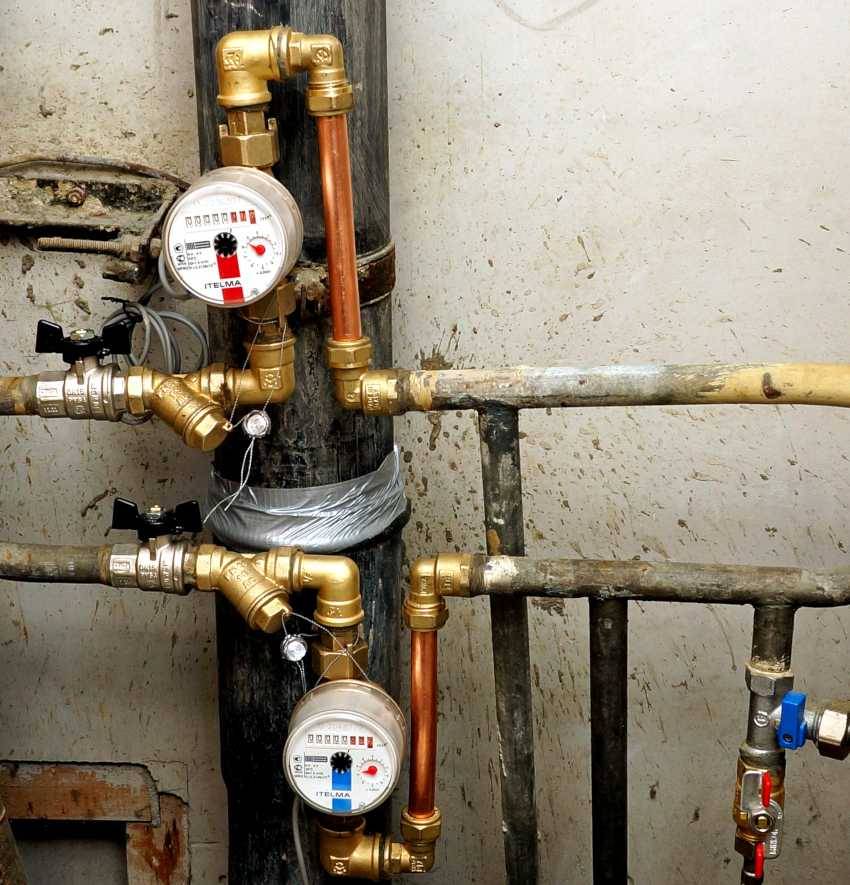

Как выбрать место для прибора

Перед тем, как устанавливать счетчик, надо определить подходящее место расположения прибора. Для этого проводят оценку состояния трубопровода, наличие отводов от стояка. Счетчики можно монтировать и горизонтально, и вертикально. Главное, к прибору должен быть обеспечен свободный подход. Прибор устанавливают вблизи ввода трубопровода в раструб сантехники. В частном доме удаленность счетчика от выхода трубы из сантехнического устройства составляет двадцать сантиметров.

Как правило, приборы крепят к патрубкам, которые ведут к общему стояку, располагая счетчик после отсекающего крана. Самым удобным размещением считают около санузла либо мойки. Линейный участок тубы должен располагаться от места врезки прибора на расстояние, которое прописано в паспорте для прибора. Обязательным требованием является замена старых запорных элементов на современные шаровые. Для водоснабжения горячей воды из пластика применяют маркировку крана DN25, для холодной воды применяют маркировку DN15.

Определение и назначение

Изобретение для расчёта потреблённой воды было придумано ещё в 1851 году. На то время аппарат имел крыльчатую структуру и шестерёночный механизм. Однако использование этого устройства началось в 1858 году.

Водомер, или счётчик воды, – устройство, с помощью которого измеряется количество потреблённой жидкости за единицу времени. Все измерения ведутся в метрах в кубе. Каждый пользователь самостоятельно видит, сколько воды – горячей или холодной — он потребил за определённый период времени, соответственно, может регулировать процесс. В случае установки водомера экономия составляет более 40 %. Монтаж счётчика не затратное мероприятие, а напротив, позволяющее сохранить свои денежные средства.

Виды водосчетчиков

Водяные счетчики устанавливаются для измерения количества воды, проходящей через трубопровод. Отличают еще расходомер, который замеряет расход воды за определенный промежуток времени.

После установки на счетчик воды устанавливается пломба

Механические счетчики на воду относятся к энергонезависимым моделям и делятся на приборы учета холодной (до 40 градусов) или горячей (130 градусов) воды.

Виды счетчиков:

• Одноструйные. Такие сухоходные счетчики измеряют количество оборотов крыльчатки, которая крутится под воздействием потока воды. При помощи магнитных муфт данные вращения лопастей прибора передаются на считывающее устройство. Конструкция механического счетчика защищена от внешнего магнитного поля. Приборы учета воды могут быть оборудованы импульсным выходом, который позволяет считывать показания дистанционно.
• Многоструйные. Основное отличие от одноструйных заключается в разделении потока воды на струи перед подачей на крыльчатку. Таким образом, погрешность показаний снижается. Монтаж водомера довольно прост, а для его поверки необходимо снимать только верхнюю часть прибора. Для дистанционной передачи данных счетчики также могут быть оснащены импульсным выходом.
• Вентильные. Принцип действия данного водосчетчика ничем не отличается от вышеописанных, но устройство прибора предусматривает монтаж специального вентиля, который может отключить воду. Верхнюю часть водяного расходомера с панелью для показаний можно поворачивать вокруг оси для удобства считывания показаний расхода воды.
• Турбинные. Счетчики для замера расхода горячей или холодной воды, которые устанавливаются на трубу от 5 см в диаметре. Монтируются на входах систем водоснабжения промышленных фирм, многоэтажек и для систем водоканалов.

Можно также выделить электромагнитные водосчетчики, которые используются преимущественно для измерения количества воды в пищевой и химической промышленности, для учета воды в квартире они не применяются. Ультразвуковые счетчики устанавливаются на промышленных предприятиях.

Устройство в зависимости от механизма

Измерительные приборы для воды имеют различные механизмы. Выделяют такие разновидности:

1.Крыльчатый механизм. У крыльчатых устройств внутри находится механизм, похожее на колесо с лопастями. Ось, которая вращается, расположена перпендикулярно относительно потоку жидкости. Механизм отличается высокой степенью чувствительности, однако колесо загораживает проток воде, тормозя ее продвижение. Это свойство относят к недостаткам механизма. Напор воды может сломать крыльчатку, если она выполнена из материала низкого качества. Заменять счетчики – это значит, надо покупать новый, монтировать его.

2.Одноструйный механизм.

3.Многоструйный механизм. С помощью данного устройства жидкость разбивается на несколько потоков, которые давят равномерно на крыльчатку. Снижается турбулентность, что влияет на низкий показатель погрешности, равный не более двум процентам. Монтаж устройства простой. Для проверки показаний, надо снимать крышку.

4.Турбинный механизм. Данный тип счетчика устанавливают в системах с большим расходом воды. Внешне турбина похожа на крыльчатый механизм, но с меньшим количеством лопастей. Водный поток течет параллельно относительно оси вращения. Чтобы уменьшить турбулентность, и снизить погрешность измерений, устанавливают обтекатель до турбины.

Три причины установить водомер

Если вы еще не решились на установку водомеров или простыми словами счетчиков воды, то приведем вам несколько причин, по которым это стоит сделать как можно быстрее:

• проживая в многоквартирном доме, вы не будете платить за потребление воды вашими недобросовестными соседями-должниками;
• даже если у вас все соседи ответственно относятся к оплате коммунальных услуг, абсолютно нет необходимости переплачивать за потребление воды по нормативам. На практике каждая отдельно взятая семья использует значительно меньше водного ресурса, чем ей предписано по нормам;
• счетчики дисциплинируют и приучают к экономии не только средств, но и ресурсов. Жильцы квартиры сразу же заменяют капающие краны и лопнувшие трубы.

“Норма СВКМ-25Х”

Устройство российского производства продается недешево – от двух с половиной тысяч рублей, но полностью оправдывает свою цену. Это лучший вариант для квартир, особенно небольших.

Характеристики:

1. Допустимое давление – 1 МПа.
2. Диапазон рабочих температур от +5 до +30 градусов.
3. Номинальный расход – 3,5 кубометра в час.
4. Диаметр прохода – 25 миллиметров.
5. Шесть лет – межпроверочный интервал.
6. Без комплектующих устройство весит 1,3 килограмма.

К достоинствам причисляют компактность, надежный корпус с латунным покрытием, который имеет антикоррозийное покрытие и антифрикционные свойства, высокую чувствительность. Прибор защищен от магнитных волн. Принцип работы антимагнитного счетчика воды заключается в том, что исключена возможность влиять на показания с помощью магнита.

У устройства есть возможность подключить импульсный выход.

Используется прибор только для учета расхода холодной воды. Для горячего водоснабжения есть другие модели у этого же производителя.

Как заменить устройство?

Давайте посмотрим, каков порядок замены счетчиков воды в квартире и как его заменить. Гайки легко откручиваются при помощи разводного ключа. Но перед этим нужно перекрыть воду на стояке. Гайки обычно легко поддаются. Но если это не так, то проще их срезать. Отогревать бесполезно

Прибор учета снимается, а затем важно проверить чистоту труб с двух сторон. Также рекомендуется установить новый фильтр грубой очистки

Важно не забыть очистить штуцер и избавиться от старых прокладок. Устанавливаются новые силиконовые или резиновые. Паронитовые применять не стоит – пройдет буквально 2 года и гайка намертво прикипит. Далее устанавливают новый аппарат на его место, заменив прокладки в гайках. Последние стоит закручивать с каждой стороны на половину оборота. При этом сильно затягивать не нужно. Когда в систему попадет вода, при наличии протечек можно немного дотянуть гайки.

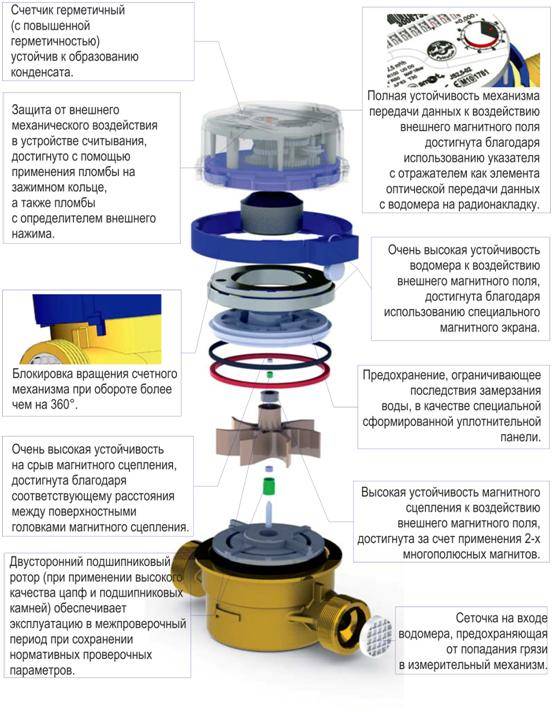

Особенности конструкции расходомеров

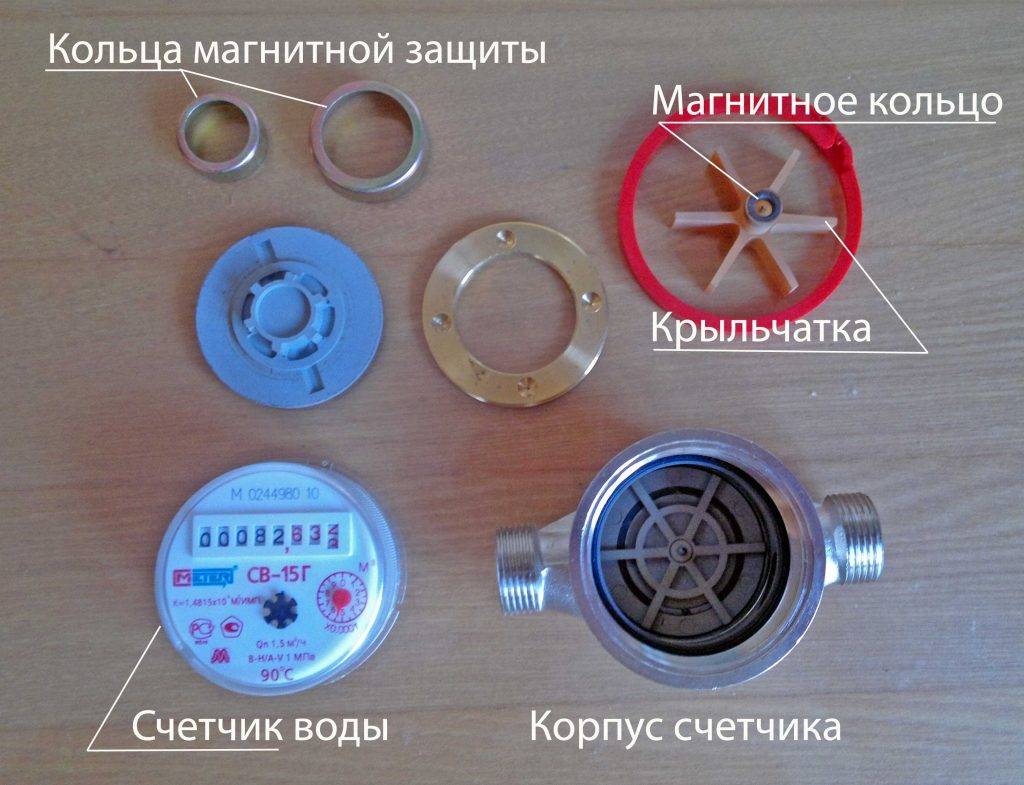

Все современные водоизмерительные устройства условно подразделяются на два блока, независимые друг от друга. Основная часть расходомера – корпус. Для изготовления корпуса чаще всего используется металл, резистентный к воздействию коррозии. Наиболее распространенным вариантом является бронза. Технические характеристики данного материала идеально подходят под эксплуатационные условия счетчиков.

Корпус расходомера имеет наружную резьбу, что необходимо для проведения врезки устройства в коммуникацию. Резьба располагается на двух патрубках, которые фиксируются к трубам с помощью специальных соединительных элементов. Материалы, используемые для изготовления расходомера, должны быть качественными и соответствовать государственным нормам. Счетчик для воды включает в себя крыльчатку, которая является частью корпуса.

Второй блок расходомера (верхний) представлен счетным барабаном. Из названия становится понятно, что этот элемент необходим для вычисления точного расхода жидкости в системе. Блок имеет циферблат со стрелкой. Когда стрелка преодолевает один круг, то на барабане появляется цифра 1, которая соответствует количеству израсходованных литров воды.

Все современные счетчики воды состоят из двух блоков: корпуса и счетного барабана.

Оба блока имеют одну общую характеристику: они полностью герметичные. Оплата воды по счетчику производится в соответствии с количеством израсходованного носителя. На барабане отображается вся необходимая информация, которую без труда можно снять.

Прибор учёта воды: преимущества и недостатки использования

Водомеры имеют несколько достоинств, среди которых:

1. Отсутствие дополнительных начислений к оплате.
2. Контроль над потреблением.

К минусам прибора можно отнести:

1. Дешёвый или некачественный счётчик может только увеличивать сумму в платежках, так как будет «накручивать» дополнительные кубометры.
2. При повреждении пломбы возникнет необходимость сменить прибор. Его замена – затратное и хлопотное мероприятие. Помимо этого будет нужно оплатить время простоя по среднему тарифу в период отсутствия водомера.

Важно понимать, что водомер хоть и стоит немало, но такие финансовые вложения окупаются его долгим сроком эксплуатации

Как экономить воду по счетчику?

Когда счетчик успешно установлен и введен в эксплуатацию, то появляется возможность выявить и исключить источники перерасхода. Это особенно актуально для семей с небольшим достатком.

А если учитывать постоянное удорожание тарифов, то вопрос о том, как можно экономить воду по счетчику, становится животрепещущим.

1 — проверка на протечки

После того, как счетчик установлен, следует направить внимание на состояние всех магистральных труб и приборов. Обычно у нас «не дотягиваются руки» к различным бытовым мелочам, вроде протечки, которая практически всегда есть в каждом доме

Нам часто кажется, что на это можно закрыть глаза. И воды утекает минимальное количество, и наши финансовые потери могут исчисляться разве что десятком копеек.

Но на самом деле все не так безоблачно, так как по статистике, при неисправном сливном бачке в никуда за год уходит 65000 л воды, а при протекающем кране так вообще баснословные 75000 л воды в год.

Также не забывайте про подтекающие стыки труб. И если все подытожить, то в год выходит довольно внушительная сумма, которая просто исчезает. Вроде подтеки минимальные, но «по капле и озере наполнить можно».

2 – использовать правильные смесители

Целесообразней будет использовать вместо обычных вентилей рычажные смесители. Их плюс заключается в том, что вода перекрывается мгновенно в отличии от вентиля. А если учесть, что отрываем кран мы по много раз на дню, то в конечном итоге удастся сэкономить солидную сумму денег.

3 – почините унитаз

Проблемы заключается не только в том, что унитаз может банально течь. Существуют их отдельные виды с двумя вариантами работы слива: обычным и экономичным. Последний обеспечит экономический эффект около 25 л в воды за сутки. За год же это получается около 7500 л, что согласитесь, весьма неплохо.

Безусловно, значительный перерасход воды наблюдается при неисправности сантехники – надо своевременно устранять течь в унитазе.

4 – используйте душ вместо ванны

Преимущества душа очевидны для любого читателя, особенно для тех, кто придается водным процедурам несколько раз в день. Подобный подход поможет вам реально сэкономить не только средства, но и личное время.

А что касается средств, то за 5 минут принятия душа израсходуется примерно 80 л воды, чего не хватит для того, чтобы набрать даже половину ванны стандартного размера. Подобный способ экономии воды поможет вам сохранить до 1700 рублей в год.

На рынке также имеются насадки для душа с аэраторами, они перемешивают воду с воздухом. Помимо приятного массажного эффекта, они также потребляют в два, а то и в три раза меньше воды без снижения эффективности. Желательно подобрать аэратор для смесителей на кухне и в ванной.

4 – установите водонагреватель

Установка нагревательного оборудования может существенно снизить расходы на горячую воду. Зачем брать ее из ГВС, когда ее можно и подогреть самому. Чтобы понять, насколько это целесообразно, просто стоит подсчитать затраты на электричество и подогреваемую воду.

Сравнить их с расходами на горячую воду, которая подается из централизованной сети. Выигрыш будет явно не на стороне последней. Также советуем подогревать воду после 10 вечера или рано утром, когда ниже тарифы за электроэнергию.

5 – думайте экономично

Мы каждый день два или более раз чистим зубы. Обычно во время гигиенической процедуры, когда идет обработка щеткой и пастой, кран остается открытым. Не будет лишним закрывать кран в этот период, а открывать только по надобности.

Звучит, конечно, забавно, но при подсчете расходы воды из-за такой мелочи, становится уж совсем не смешно.

Стоит правильно подойти к процессу мытья посуды. Кран потребляет обычно 5 литров воды в минуту и открыт независимо от того, чем мы в это время занимаемся.

Следует его открывать также по надобности и не наносить на посуду слишком много моющего средства, т.к. для того, чтобы его смыть, потребляется тоже много воды. Хорошим способом сэкономить на мытье посуды – будет покупка машинки для мойки посуды.

Если вам необходимо помыть продукты, то помойте их в ёмкости, чем под открытым краном, это тоже сохранит вам весомое количество средств в год. А одна «большая» стирка вещей будет гораздо экономичнее, чем несколько «маленьких».

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов – 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход – от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный – 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности – 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера – 30 м³/ч. Порог чувствительности прибора – 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» – иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.
