Вакуумный клапан для канализации: Принцип действия, монтаж +Фото и Видео

Алгоритм установки

Монтаж вакуумной запорной арматуры производится по следующему алгоритму:

• следует выбрать место для подключения клапана;
• необходимо проверить герметичность устройства;
• произвести установку.

Рекомендации по выбору места

При выборе места установки необходимо принять во внимание следующие советы:

• клапаны следует подключать на большей высоте, чем подключен шланг от сантехнического устройства. В этом случае можно гарантировать стабильную и надежную работу вакуумного запора;
• помещения, где производится установка, должны иметь хорошую вентиляцию. То есть, если это чердак частного дома, он должен быть проветриваемым. Когда местом включения являются ванная комната или туалет, их необходимо оснастить вытяжкой;
• вакуумная запорная арматура не переносит охлаждения, поэтому в помещении, где она установлена, температура не должна опускаться ниже точки замерзания воды (0°С). При несоблюдении этого правила устройство с большой вероятностью потеряет работоспособность или может полностью выйти из строя;

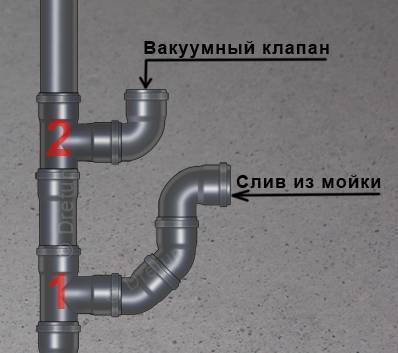

• клапан должен быть установлен вертикально. В том случае, если в выбранном месте труба проложена горизонтально, в нее необходимо врезать колено. Ниже продемонстрировано фото, где применяется подобное решение.

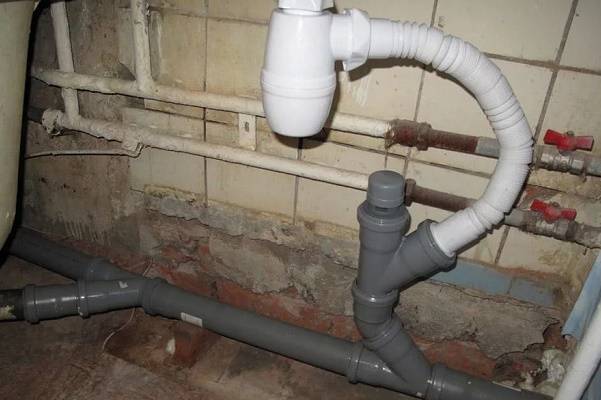

Врезанное в трубу колено, позволяющее установить вакуумный запор вертикально Считаем необходимым обратить внимание на следующий момент: клапан необходимо устанавливать в таком месте, чтобы к нему всегда был обеспечен доступ на случай, если потребуется произвести ремонт или ручной (принудительный) запуск устройства. Это также необходимо для профилактического обслуживания (своевременная очистка устройства)

Как проверяется герметичность

Существует несколько способов как проверить противовакуумный затвор без использования специального оборудования, то есть в домашних условиях:

• необходимо наполнить клапан воздухом (для этого можно использовать велосипедный насос), предварительно обработав поверхность затвора мылом. Появившиеся пузырьки покажут место, где нарушена герметичность;
• наполненное воздухом устройство помещается под воду, появление пузырьков воздуха засвидетельствуют нарушение герметичности;
• налить в затвор воду, если он герметичен, то она не будет вытекать из клапана.

Как правило, клапаны проверяются непосредственно производителем, о чем свидетельствует запись в паспорте устройства. Если приобретается модель неизвестного китайского производителя, то лучше провести проверку герметичности одним из описанных выше способов.

Установка

После выбора места и проверки на герметичность приступают к установке. Она зависит от конструктивных особенностей затвора, он может быть:

• фланцевый, в этом случае производится соединение при помощи болтов;
• резьбовой, на трубе потребуется нарезать резьбу;
• раструбный, соединение производится при помощи специального резинового манжета. Этот вариант подключения несмотря на то, что наиболее простой, обеспечивает необходимую надежность.

Для герметичности в месте подключения рекомендуется использовать герметик на силиконовой основе.

Порядок установки следующий:

• необходимо полностью отключить дом или квартиру от водоснабжения;
• подготовить трубу для установки, нарезать резьбу если, необходимо или установить специальное колено (переходник);
• произвести установку соответствующим способом;
• проверить стык на герметичность.

Напоминаем, что в процессе эксплуатации вакуумный клапан для канализации необходимо периодически чистить, этим вы существенно продлите срок его службы.

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы. Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

• легкая и быстрая установка;
• экономия денежных средств;
• невозможность установки фанового стояка;
• минимизация потерь тепла через вентиляционные стояки;
• улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Область применения

Аэратор чаще устанавливают в таких случаях:

• Расположенная далеко от общего стояка сантехника. При этом уклон коллектора в разы превышает высоту монтажа гидрозатвора.
• Невентилируемая канализация. Отсутствие вытяжки/вентиляции вынуждает ставить аэратор для раковин, унитазов, чтобы поддержать баланс давления в системе.
• Протяженные горизонтальные трубы коллектора, в которых имеется предрасположенность к залповому сбросу стоков. Такое чаще бывает в общественных туалетах. Чтобы гидрозатвор не сорвало в результате залповых сбросов стоков, через каждые 3-4 метра коллектора монтируют аэраторы.

Как провести монтаж: пошаговая инструкция

Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.

Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.

На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.

Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания. Далее выполняют следующие действия:

1. Отключают водоснабжение в доме.
2. Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.

Большинство моделей аэраторов имеет раструбный тип присоединения. Сборка таких соединений осуществляется в следующей последовательности:

1. Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
2. Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
3. Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
4. Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.

При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.

Соединение элементов трубопровода с фановым клапаном проводится по тому же принципу, что и трубы для канализации

Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.

Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.

Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.

Что такое канализационный аэратор и для чего он нужен

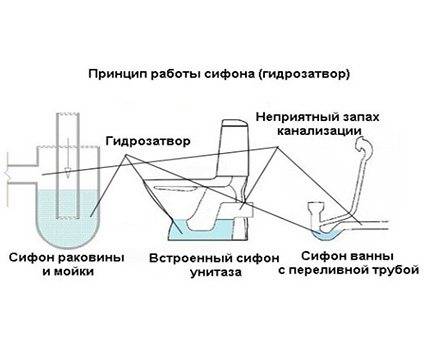

Любая канализационная система состоит из главного стояка, сливных труб, гидравлического затвора или небольшого колена со специальным ответвлением сбоку в виде сифона.

При попадании в слив жидкости в большом количестве, она может полностью перекрыть основной стояк, и начнется втягивание воздуха, образуется разреженное воздушное пространство. Если проходной канал трубы открытого типа, воздух заходит в него через специальное отверстие, поэтому канализация работает исправно.

Но когда сантехнический стояк расположен внутри жилища, то из-за отсутствия фановой трубы в комнаты может проникать запах из сточных систем и каналов. Что такое аэратор, можно и не знать, пока проблема не начнет мешать комфортному проживанию хозяев дома.

Благодаря ему в трубах внутренней канализации быстро выравнивается давление, а неприятные запахи выводятся на улицу, не проникая в жилище. Вот для чего нужен аэратор в канализации.

Принцип работы

Принцип работы канализационного аэратора похож на порядок действия любого обратного клапана. Роль запорного механизма аэратора для канализации выполняет герметичная крышка или мембрана из резины. Под воздействием собственного веса эти элементы перекрывают проникновение воздуха внутрь трубы.

Канал устройства, которое крепится на фановую трубу изогнут так, что с внутренней ее частью взаимодействуют верхние детали аэратора. Если в сливе появляется разрежение, то мембрана приподнимается, и внутрь запускается воздух.

Для современных канализационных систем разработаны универсальные клапаны, принцип действия которых основывается на быстром двустороннем действии. У подобных устройств мембрана работает как на впуск, так и на быстрый выпуск воздуха. Вакуумные клапаны не применяются в квартирах, потому что могут пропускать в комнаты биологический газ. Если сделать что-либо неправильно, можно навредить своему здоровью.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Принцип работы и назначение вакуумного клапана

В часы максимального водоотведения и во время слива большого количества воды в канализационной системе может создаваться воздушное разрежение и вода из гидрозатвора сифонов высасывается, а запахи, вредные газы и пары попадают в помещение. Вакуумный клапан устанавливают для компенсации давления в системе канализации. Он предотвращает высасывание воды и проникновение запаха из сифонов.

Происходит это следующим образом. Вакуумный клапан начинает работать во время падения давления в канализационной сети. В момент слива большого объема сточной жидкости (например, при использовании унитаза или нескольких сантехнических приборов) происходит разжижение давления в системе и мембрана клапана автоматически открывается, пропуская воздух вовнутрь трубопровода до того момента, пока давление не выровняется.

Если канализация не используется, то клапан остается закрытым и препятствует проникновению в помещение паров и газов.

Вода, смываемая в канализацию, увлекает за собой большой объем воздуха. Если вентиляция в системе недостаточна, это приводит к вытягиванию воды из гидрозатвора

Основные области применения:

1. Невентилируемые канализационные сети. В системах, в которых нет возможности присоединить к трубопроводу вытяжную часть допускается использование воздушного клапана. Применяется устройство для аэрации унитазов, раковин, где расход большого количества стоков может привести к созданию дисбаланса давления и вытягиванию воды из гидрозатвора.
2. Длинные горизонтальные канализационные сети с большим количеством сантехнических точек и большой вероятностью залпового слива стоков. Например, в общественных туалетах. В таких местах, для недопущения срыва гидрозатвора, через каждые три сантехнические точки устанавливают аэратор.
3. Системы, в которых сантехника расположена далеко от стояка, а произведение уклона канализационной трубы (выражается в мм/м) превышает показатель высоты гидравлического затвора.

Вакуумный клапан (аэратор) позволяет сэкономить материалы и средства при сооружении инженерных сетей в малоэтажных зданиях, отказавшись от установки вентиляционной трубы. В многоэтажных зданиях он может применяться лишь как дополнительное оборудование, используемое для оптимизации работы канализации.

Вентиляционный клапан устроен так, что он впускает воздух, когда это необходимо, не выпуская при этом газы и запахи из канализации

Для чего нужно данное приспособление?

Сигналом того, что требуется установка клапана, являются следующие признаки — возникновение неприятных запахов и/или появление посторонних звуков. Любое отклонение от нормы, является подсказкой о неправильном проектировании канализации. Клапан нужен для компенсации напора в системе.

Он не только является заменой вентиляционного стояка, но и позволяет решать следующие проблемы:

1. Выручит, когда нельзя поставить фановый стояк.
2. Снижает потери тепла через вентиляцию.
3. Улучшает функциональность всей канализационной системы.
4. Одна из его задач – защита от срыва фанового элемента.

Устройство и принцип работы обратного клапана для канализации

Канализационный обратный клапан имеет шестигранный корпус, у которого внутренняя полость разделена на несколько отсеков: приемную зону, ограничитель с системой фиксации запорного элемента с функцией ревизионного окна и выпускную часть.

Приемный отсек располагается перед запорным элементом. Он соединяет входное отверстие с канализационным трубопроводом. Ограничитель обеспечивает свободное движение фекальных стоков исключительно в одном направлении. В случае обратного их перемещения данный элемент запирает клапан.

Выпускная зона способствует беспрепятственному движению стока из отсека ограничителя. Она является соединительным звеном между устройством и отводящей магистралью.

1-ручка-фиксатор; 2-крышка; 3-уплотнитель крышки; 4-толкатель; 5-заслонка с уплотнительным кольцом; 6-корпус; 7-большая полуось; 8-малая полуось; 9-уплотнитель раструбного выхода.Обратите внимание! Все рабочие зоны клапана могут иметь разное конструктивное исполнение в зависимости от типа устройства, однако принцип работы у всех моделей одинаковый. Как работает канализационный обратный клапан? Принцип работы устройства основывается на прекращении обратного течения сточных масс посредством перекрытия сечения трубы при помощи затворного элемента

Это происходит в момент остановки свободного перемещения жидкости по канализационной трубе. В это время уравнивается давление во входном и выходном патрубках. Запорный элемент под действием силы тяжести заграждает сечение, закрывая при этом клапан

Как работает канализационный обратный клапан? Принцип работы устройства основывается на прекращении обратного течения сточных масс посредством перекрытия сечения трубы при помощи затворного элемента. Это происходит в момент остановки свободного перемещения жидкости по канализационной трубе. В это время уравнивается давление во входном и выходном патрубках. Запорный элемент под действием силы тяжести заграждает сечение, закрывая при этом клапан.

Управление обратным клапаном может осуществляться автоматическим или механическим способом. Номинальный диаметр выпускаемых устройств присоединительных патрубков составляет 50-300 мм. Клапан, в зависимости от конструкции, может устанавливаться вертикально или горизонтально в месте соединения труб. При этом он может монтироваться на общую сточную трубу или на отводе каждого сантехприбора. В первом случае подбирается устройство диаметром от 110 мм, а во втором – 50 мм.

Обратите внимание!Обратный клапан на трубу 32 и 40 мм должен иметь диаметр 50 мм, для соединения используются специальные переходники. Принцип действия у всех разновидностей обратных клапанов идентичный

Где надо устанавливать обратный клапан

Внутреннюю канализацию квартиры можно оснастить как одним так и несколькими обратными клапанами. Обычно используется одно устройство, которое ставится перед стояком.

В связи с тем, что стояк засоряется чаще в самом низу (в подвале), нечистотами будет затоплять квартиры первого этажа. Поэтому нельзя установить один клапан на общий стояк. Обратные клапана меньшего диаметра ставятся непосредственно перед сантехническими приборами.

Частные дома оборудуют клапанами когда есть риск что септик может переполниться талыми или грунтовыми водами. Однако, в отличии от квартиры, здесь можно обойтись и одним прибором, установив его внутри дома или на улице. Если ставить клапан на улице, он будет находиться между очистным сооружением и домом, то-есть в районе наружной канализации.

Обратный клапан на канализацию рекомендуется устанавливать в случае если:

• ваша квартира находится на первом этаже многоэтажного дома;
• вы живете на втором этаже, если жильцы первого этажа позаботились об установке клапана, при засоре стоки смогут добраться до вас;
• вы проживаете в загородном доме на участке с высоким уровнем грунтовых вод.

Жильцам 3 и выше этажей использовать это устройство нет необходимости. Так как на такую высоту стоки просто не смогут подняться. При таком уровне, жидкость выдавит засор своей массой.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.
