Вакуумный клапан для канализационной системы: для чего необходимо устройство- Обзор +Видео

Советы профессионалов

Вот несколько советов от профессиональных сантехников, которые следует учесть при монтаже:

При установке обратного клапана на пластиковые трубы в разрез трубы все места срезов требуется тщательно зачищать, чтобы не оставалось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и будут приводить к засорению клапана.
Чтобы собирать раструбные соединения без усилий, на вставляемом конце стоит снять фаску.
Внимательно ознакомьтесь с инструкцией к купленному устройству, чтобы убедиться, что в его порядке установки отсутствуют специфические моменты.
По стоимости российские устройства могут оказаться в несколько раз дешевле заграничных аналогов, при том, что качество отличается не существенно. Но выбор здесь за потребителем.

Кроме того, мы рекомендуем посмотреть обучающее видео, наглядно представляющее этапы монтажа клапана:

Правильно установленный воздушный клапан в канализационной системе наладит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном нет риска появления неприятных канализационных запахов даже при уменьшении потока воздуха через центральный стояк. Только не следует забывать, что аэратор, как и любое другое канализационное устройство, требует периодической ревизии и обслуживания.

Устройство и принцип работы обратного клапана для канализации

Канализационный обратный клапан имеет шестигранный корпус, у которого внутренняя полость разделена на несколько отсеков: приемную зону, ограничитель с системой фиксации запорного элемента с функцией ревизионного окна и выпускную часть.

Приемный отсек располагается перед запорным элементом. Он соединяет входное отверстие с канализационным трубопроводом. Ограничитель обеспечивает свободное движение фекальных стоков исключительно в одном направлении. В случае обратного их перемещения данный элемент запирает клапан.

Выпускная зона способствует беспрепятственному движению стока из отсека ограничителя. Она является соединительным звеном между устройством и отводящей магистралью.

1-ручка-фиксатор; 2-крышка; 3-уплотнитель крышки; 4-толкатель; 5-заслонка с уплотнительным кольцом; 6-корпус; 7-большая полуось; 8-малая полуось; 9-уплотнитель раструбного выхода.Обратите внимание! Все рабочие зоны клапана могут иметь разное конструктивное исполнение в зависимости от типа устройства, однако принцип работы у всех моделей одинаковый. Как работает канализационный обратный клапан? Принцип работы устройства основывается на прекращении обратного течения сточных масс посредством перекрытия сечения трубы при помощи затворного элемента

Это происходит в момент остановки свободного перемещения жидкости по канализационной трубе. В это время уравнивается давление во входном и выходном патрубках. Запорный элемент под действием силы тяжести заграждает сечение, закрывая при этом клапан

Как работает канализационный обратный клапан? Принцип работы устройства основывается на прекращении обратного течения сточных масс посредством перекрытия сечения трубы при помощи затворного элемента. Это происходит в момент остановки свободного перемещения жидкости по канализационной трубе. В это время уравнивается давление во входном и выходном патрубках. Запорный элемент под действием силы тяжести заграждает сечение, закрывая при этом клапан.

Управление обратным клапаном может осуществляться автоматическим или механическим способом. Номинальный диаметр выпускаемых устройств присоединительных патрубков составляет 50-300 мм. Клапан, в зависимости от конструкции, может устанавливаться вертикально или горизонтально в месте соединения труб. При этом он может монтироваться на общую сточную трубу или на отводе каждого сантехприбора. В первом случае подбирается устройство диаметром от 110 мм, а во втором – 50 мм.

Обратите внимание!Обратный клапан на трубу 32 и 40 мм должен иметь диаметр 50 мм, для соединения используются специальные переходники. Принцип действия у всех разновидностей обратных клапанов идентичный

Причина возникновения проникновения неприятных запахов из канализационной системы

Чтобы понять принцип действия фанового клапана, в нескольких словах разберем работу бытовой системы отвода сточных вод на примере обычной квартиры многоквартирного дома. Все сантехнические приборы (раковина, мойка, унитаз, душевая кабина, стиральная машина –автомат) подводятся трубами к одному канализационному стояку, нижняя часть которого подключается к коллектору, отводящему стоки в центральную систему канализации.

Существуют два основных варианта конструкции внутренних систем канализации:

Канализационный стояк может выходить в чердачное помещение или выводится выше кровли, оставаясь открытым. Такая конструкция поддерживает атмосферное давление внутри конструкции.
Фановый стояк может отсутствовать (невентилируемая канализация).

Что происходит, если верхняя часть фановой трубы обмерзает, забивается мусором или в доме предусмотрена невентилируемая канализация? При сливе воды в системе создается разряжение, которое вытягивает воду из «слабого» гидрозатвора сифона, создавая хлопок. В результате этого в помещении беспрепятственно проникают неприятные запахи из сточной системы. Фановый клапан для канализации уравновешивает давление в системе, исключая возможность срыва гидрозатворов.

Следует знать, что в специализированной литературе канализационный вентклапан может называться по-разному: фановый, вакуумный, воздушный обратный клапан, аэратор.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

опасность выхода из строя при большой нагрузке на канализационную систему;
стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

корпус из пластика, имеющий боковое отверстие;
шток, который при необходимости способен открыть боковое отверстие;
чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Образцы

Давайте исследуем несколько устройств от разных производителей и попробуем понять, оправдывают ли какие-то объективные характеристики колоссальный разброс цен между ними.

Клапан отечественного производства.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	Не указана
Розничная цена	169 рублей

Польский аналог российского клапана — аэратор Capricorn 110 мм.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	8,13 л/с
Розничная цена	931 рубль

Изделие от немецкой компании Ostendorf.

Параметр	Значение
Диаметр	110 мм
Пропускная способность	Не указана
Розничная цена	1701 рубль

Как несложно заметить, производители не приводят ни одной характеристики, которая бы объясняла пяти-, а то и десятикратную разницу в ценах.

Если вдумчиво изучить описание на сайтах производителей, то можно заметить, что клапан от «Остендорф» изготовлен из полипропилена, в то время как материал российского и польского клапанов — поливинилхлорид. Однако особенности полипропилена — большая жесткость и более высокая температура плавления — в нашем случае не дают никаких преимуществ.

Если читателю интересна субъективная оценка — лично я не заметил никакой разницы между отечественными и импортными устройствами в плане качества. Незначительные претензии к поверхности пластика (заусенцы, легко убирающиеся ножом) в расчет можно не брать.

Обратный клапан как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

вид трубопровода канализации в частном доме;
номинальный уровень давления в стояке;
габариты механизма клапана фановой трубы;
способ монтажа;
материал аэрационного клапана и уровень его прочности;
вид аэратора (мембранный, антивакуумный и др.);
возможность плавной регулировки прибора при возникновении поломки;
механизм работы клапана;
наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

на основной стояк;
на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 8.33%

Нет 91.67% Проголосовало: 12

Мне нравится1Не нравится

Дополнительные меры безопасности

Возможный срыв гидрозатворов – это далеко не единственная проблема, появляющаяся в процессе эксплуатации внутридомовой системы отвода сточных вод. Для обеспечения дополнительной защиты от подтопления, в тандеме с вентклапанами на приборы устанавливаются обратные клапаны.

Различаются данные устройства конструкцией рабочего механизма:

Шаровой. Затворный элемент представляет собой подвижный шар, перекрывающий проток через клапан при обратном движении сточных вод.
«Хлопушка». Клапан хлопушка на канализацию оснащен заглушкой, действие которой совпадает с направлением движения сточных вод. При отсутствии протока клапан перекрыт. При обратном движении сточных вод, заглушка занимает место в «седле» клапана, надежно перекрыв проходное отверстие.
Дисковый. Стальной диск, вставленный в резиновый держатель, выступает в роли запорного механизма обратного клапана данной конструкции. При обратном движении нечистот из системы канализации, диск перемещается и перекрывает проходное отверстие устройства.

Среди представленных типов обратных клапанов, наиболее популярными являются «хлопушки» (не путать с антихлопковым клапаном, устанавливаемым на ГБО автомобиля). При их монтаже в систему канализации следуйте рекомендациям производителей, так как различные типы клапанов предназначены исключительно для горизонтальных, или только для вертикальных участков трубопровода.

Принцип работы и назначение вакуумного клапана

Сначала давайте разберемся, для чего нужен вакуумный клапан. Во время слива большого количества воды внутри трубопровода образуется разрежение воздуха, выхватывающее воду из сифонов. Через сорванный гидрозатвор неприятные запахи из канализации проникают внутрь помещения. Аэратор компенсирует давление в трубопроводе, предотвращая выхватывание воды из сифонов.

Теперь разобраться в принципе работы вакуумного клапана для канализации не сложно. Слив большого объема воды обычно происходит при использовании унитаза или одновременно нескольких сантехнических приборов. Образовавшееся разрежение открывает мембрану или шток аэратора.

Мембрана закроет вентиляционные отверстия аэратора, предотвращая проникновение неприятных запахов внутрь помещения. Когда канализационная система не используется, мембрана или шток постоянно закрыт.

Применение вакуумного устройства оправдано в следующих случаях:

Отсутствует вентиляция стояка. Если не предусмотрен вывод на улицу фановой трубы, то канализационная система не проветривается. Внутри скапливается большое количество газа, проникающего внутрь помещения во время срыва гидрозатвора.
Длинный горизонтальный трубопровод с подключением большого количества сантехнических приборов. На таких участках высока вероятность образования залпового слива воды.
Дальнее расположение сантехнических приборов от стояка. Для таких канализаций часто невозможно сделать уклон трубы, показатель которой не превышает высоту гидрозатвора.

В частном доме вакуумный элемент позволяет избежать установки фанового стояка, требующего вывода трубы через кровлю на улицу. В квартирах аэратор оптимизирует работу системы.

Особенности функционирования клапана

В комплектацию фанового клапана входит:

корпус из пластика со съёмной крышкой для прочистки;
мембрана из резины;
герметизирующая прокладка для дополнительного уплотнения.

Если давление внутри стояка совпадает с атмосферным, либо выше его, аэратор остаётся закрытым и блокирует канализационные «ароматы». Когда вода смывается, внутри труб давление снижается, из-за чего смещается резиновая мембрана и клапан приоткрывается. После, через него идёт воздух, давление уравнивается, и мембрана закрывает его движением в обратную сторону.

Воздушные аэраторы, в зависимости от способа функционирования, делятся на несколько типов:

Кинетические. Используются для контроля потока воздуха в системах со слабым давлением.
Автоматические. Сбрасывают только накопившийся воздух в стояке, не используются для мощных напоров воды и ставятся, как правило, в частных домах.

Автоматический воздушный аэратор Источник boiler.com.ru

Комбинированные. Наиболее прогрессивные модели, вбирают в себя лучшие качества предыдущих.

В зависимости от строения канализационных труб, которые могут иметь множество разнонаправленных участков, может различаться конструкция внутреннего механизма.

Для горизонтально установленных труб малого диаметра используют шаровый клапан. Затворная деталь в нем заложена в виде шара, прижимаемого к спуску при помощи пружины.

Для обоих направлений канализационных труб отлично подойдёт межфланцевый клапан. Он достаточно компактен, а его конструкция позволяет проводить жидкость как напрямую, так и через углы труб. Размещается в вертикальном и горизонтальном положении стояка. Запорное устройство исполнено в форме пластины и имеет диаметр от 3 до 75 см.

Главная задача приёмного клапана – тормозить движение твёрдых веществ из канализации и блокировать им движение дальше по трубам. Устройство выпускается со встроенным фильтром и диаметром в 25 см. Применяется, как правило, перед установкой насоса в горизонтально направленных трубах.

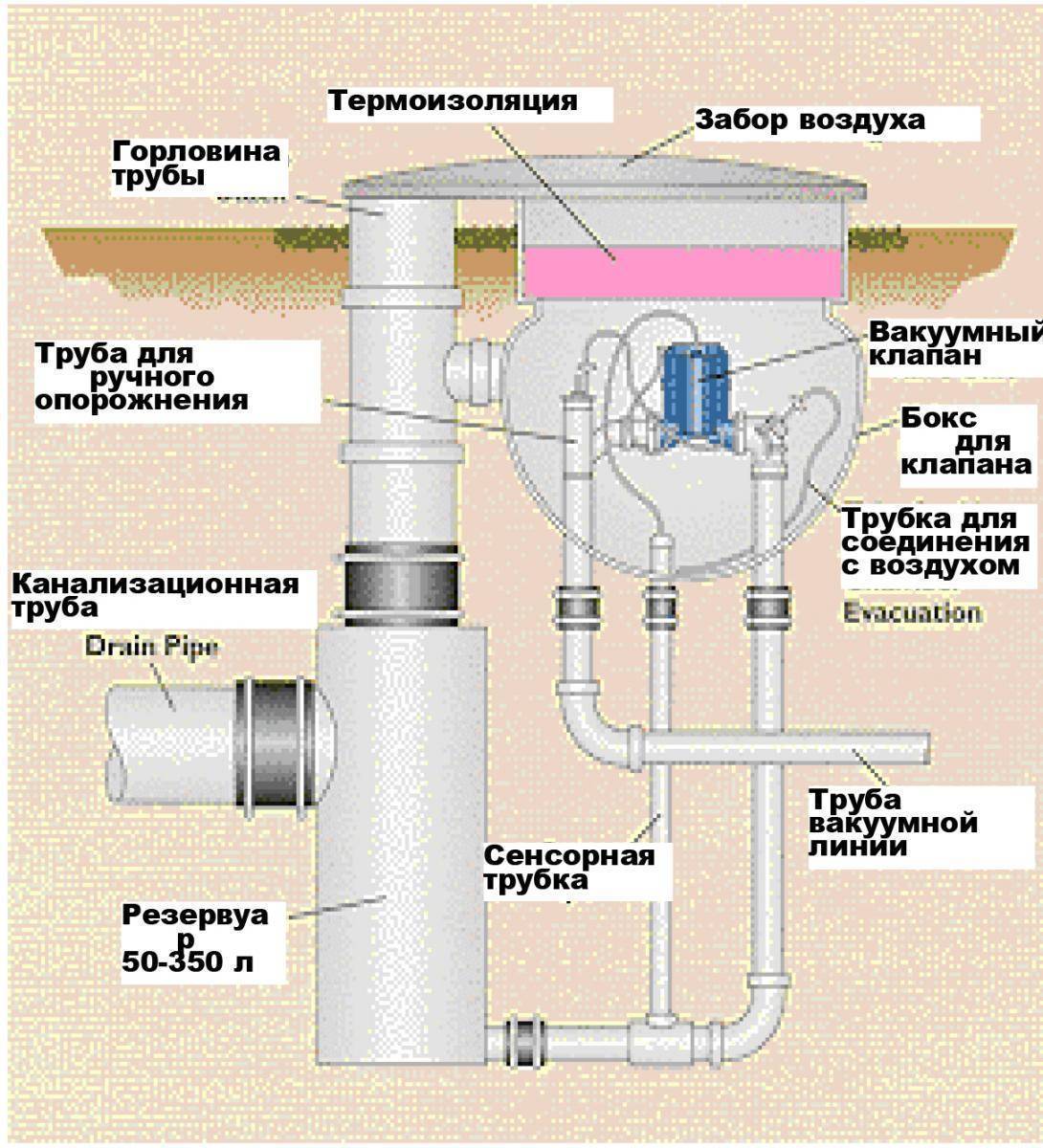

Приёмные аэраторы Источник prom.st

На обратный аэратор с лепестковым или поворотным устройством рекомендуется устанавливать демпфер. Он снижает вероятность поломки из-за ударов золотника (запорного механизма) о поверхность седла. В основном, ломаются клапаны с широким диаметром. Использование сломанного прибора приводит к канализационным сбоям и неправильной работе фильтра, из-за чего возникают гидравлические сотрясения и перестают блокировать зловоние.

Вакуумные клапаны отличаются по методу крепления в трубы. Различают следующие способы:

сварочный, используемый в канализации промышленных организаций;
муфтовый, при котором закрепление выполняется с помощью резьбы;
фланцевый, на конце которого находятся зажимные фланцы, крепящие аэратор к трубе.

Отдельно выделяют фланцевый клапан, в котором дополнительно используются герметичные прокладки, дополнительно блокирующие газы и запахи из трубопровода. Технические характеристики зависят от необходимой модели. Диаметр домашних аэраторов разнится от 50 до 110 мм. Наиболее популярна модель фанового клапана для канализации 110 мм, который имеет пропускную способность от 5 до 40 л/c, при расчёте 27 л/с на один литр.

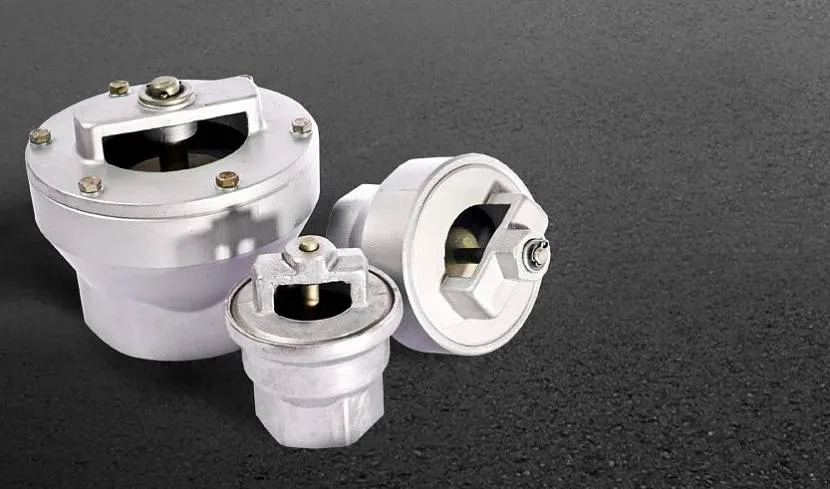

Фланцевый клапан Источник climatik.su

Воздушный клапан канализации: типы клапанов, особенности установки- Обзор +Видео
